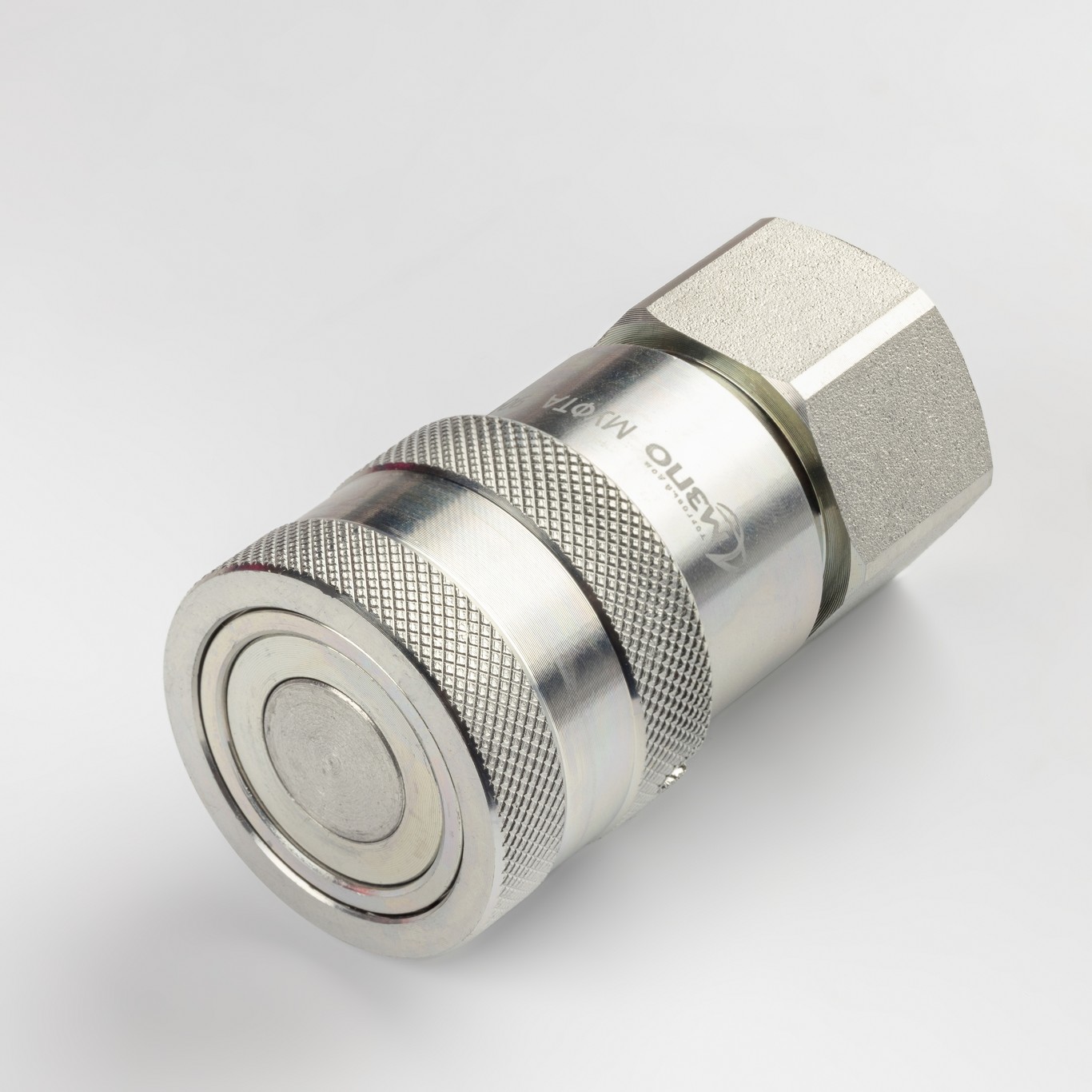

Быстроразъемное соединение (БРС) YH-904 FF G3/4 (МЗПО) — муфта стандарта ISO 16028
В условиях интенсивной эксплуатации спецтехники и промышленного оборудования время простоя напрямую влияет на рентабельность бизнеса. Муфта БРС серии YH-904 (Flat Face) от ТД МЗПО разработана для решения ключевой задачи: обеспечения быстрой и герметичной смены навесного оборудования без потери гидравлического масла и попадания воздуха в систему.
Конструктивные преимущества и стандарт Flat Face
Данное соединение выполнено в соответствии с международным стандартом ISO 16028. Главная особенность конструкции Flat Face (плоский торец) заключается в том, что при смыкании и размыкании утечки рабочей жидкости практически исключены. Плоская поверхность клапанов легко очищается от пыли и грязи перед соединением, что предотвращает загрязнение всей гидравлической системы — критически важный фактор для долговечности насосов и распределителей.

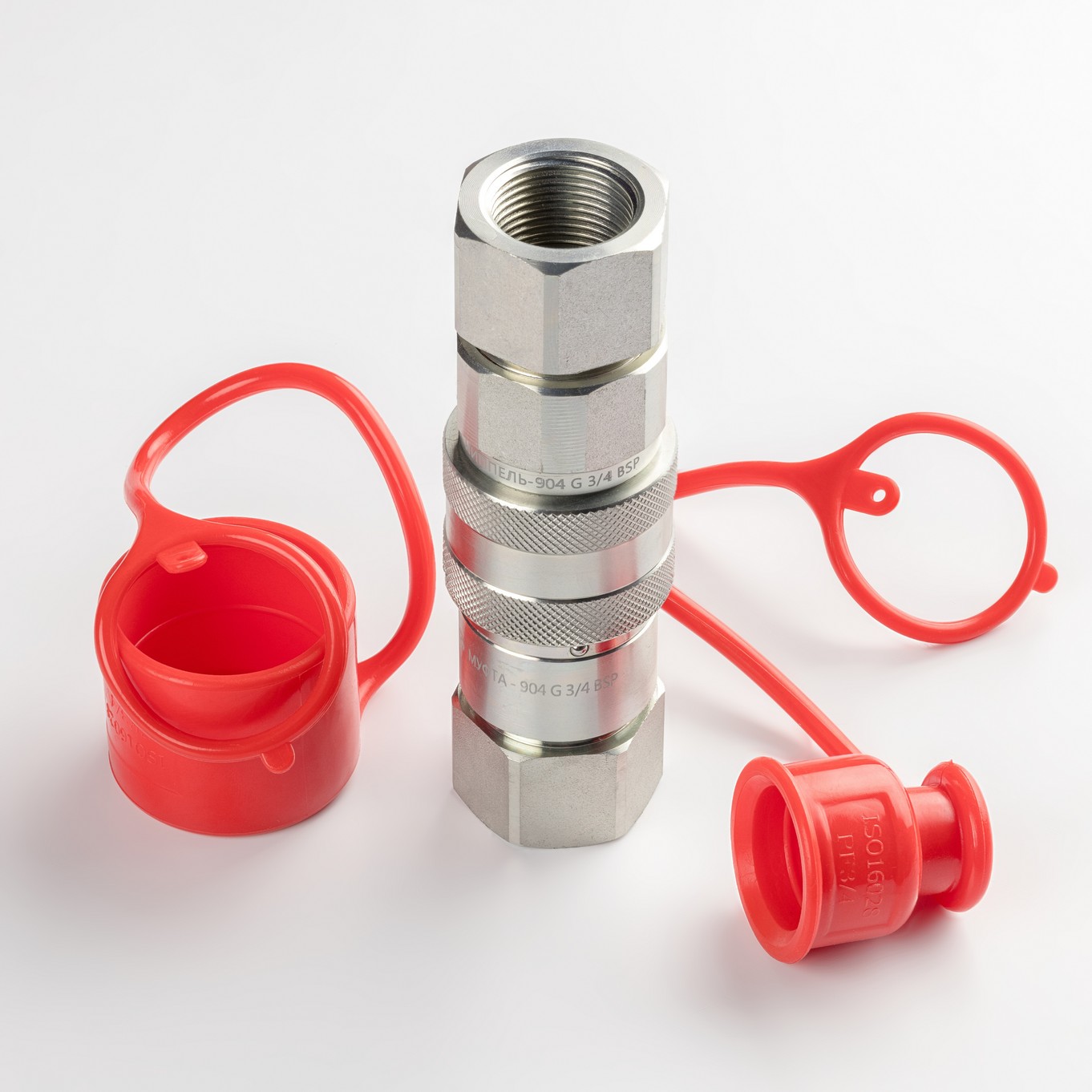

Для дополнительной защиты и продления срока службы изделия в комплект поставки уже включены защитные заглушки. Они предотвращают повреждение рабочей поверхности и попадание абразивных частиц внутрь муфты в те моменты, когда оборудование отсоединено.
Надежность в экстремальных условиях
Корпус муфты защищен цинковым покрытием толщиной 8 микрон, что обеспечивает устойчивость к коррозии при работе в условиях повышенной влажности или воздействия агрессивных сред. Технические характеристики позволяют использовать БРС в самых нагруженных узлах:
- Рабочее давление: Муфта стабильно выдерживает нагрузки до 350 бар, что соответствует требованиям большинства современных гидравлических систем высокого давления.
- Температурный режим: Соединение сохраняет герметичность в диапазоне от -30 до +100 °C, позволяя технике работать как в зимний период, так и при значительном нагреве гидравлического масла.
- Ресурс: Расчетное количество циклов механических соединений составляет 5000 раз, что гарантирует несколько лет активной эксплуатации даже при ежедневной смене оборудования.
Герметичность и материалы
Внутренняя надежность обеспечена комбинацией качественных уплотнений. Основное уплотнение выполнено из бутадиен-нитрильного каучука (NBR) с высокой твердостью (80-90 по Шору), что предотвращает его деформацию под давлением. Дополнительное стопорное уплотнение из ПТФЭ (фторопласта) гарантирует минимальное трение и исключает протечки в статическом и динамическом режимах.
Совместимость и монтаж

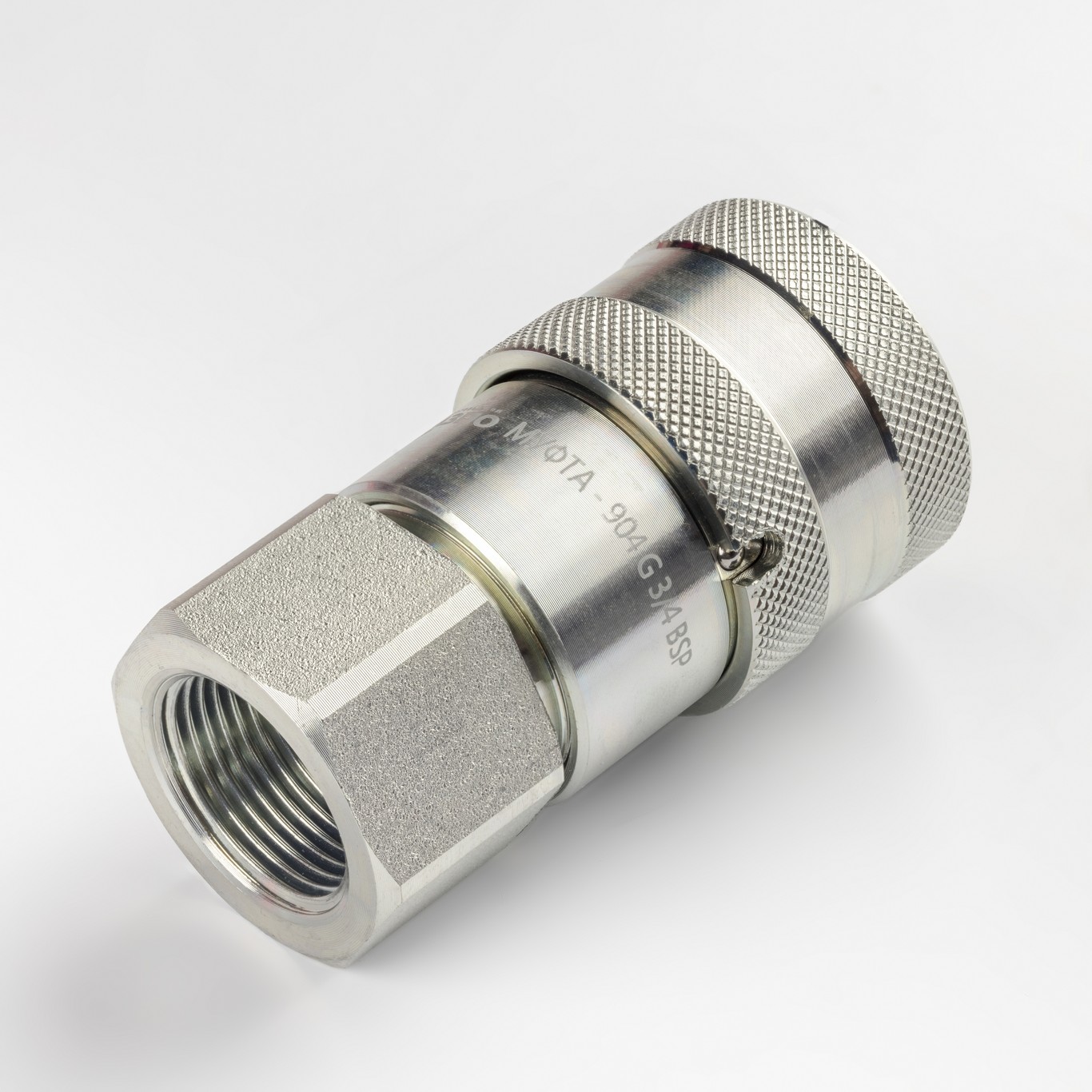

Муфта имеет распространенную резьбу G3/4, что упрощает интеграцию в существующие линии. БРС YH-904 FF является прямым и полноценным аналогом таких известных серий, как Parker FEM, STUCCHI FIRG, Aeroquip FD89, Hansen FF и LSQ-FF-06SF-G3/4. Это позволяет проводить модернизацию парка техники без необходимости полной замены ответных частей (ниппелей) других производителей.
При весе всего 0,55 кг муфта не утяжеляет конструкцию гидравлического узла, оставаясь при этом прочным и долговечным элементом вашей системы.
