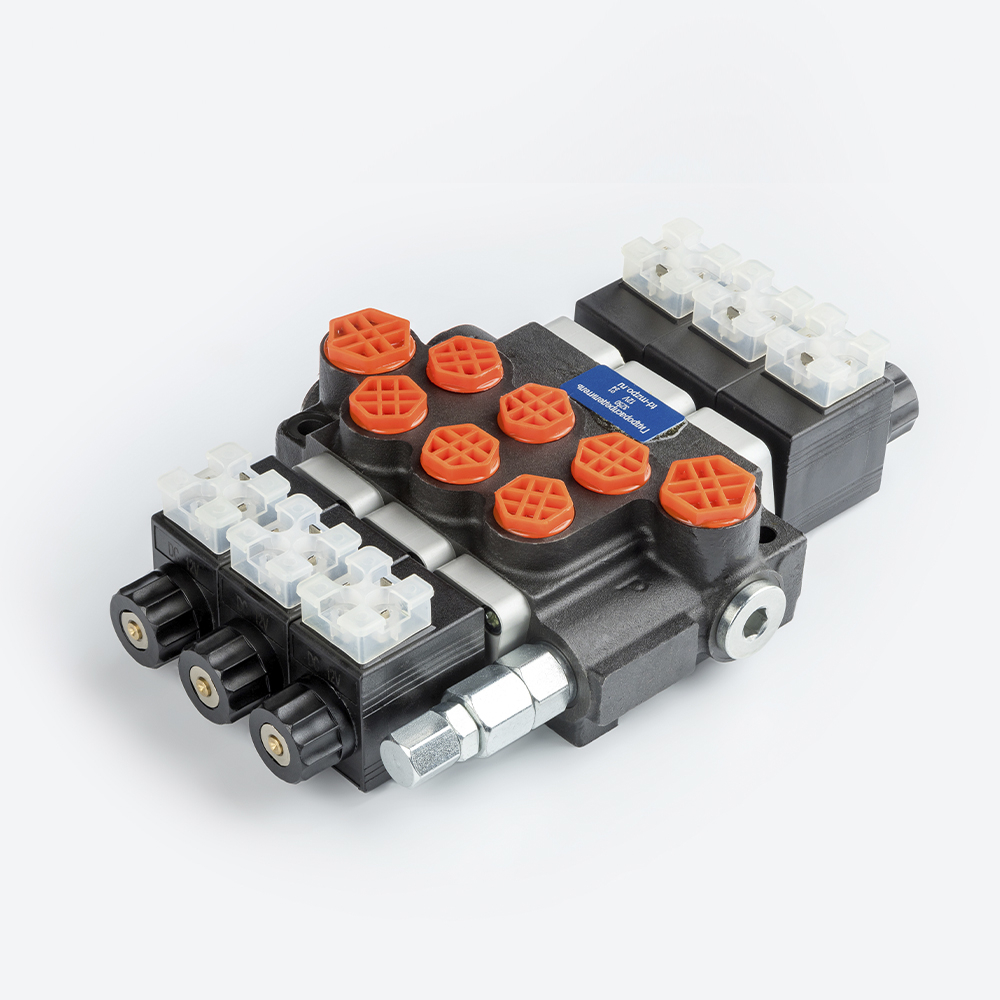

Гидрораспределитель 03Z50 24V: надежное решение для автоматизации гидравлических систем
Трехсекционный моноблочный гидрораспределитель 03Z50 с электромагнитным управлением (24V) — это ключевой узел для современной спецтехники и промышленного оборудования, где требуется дистанционный контроль рабочих органов. Модель сочетает в себе компактность моноблочной конструкции и высокую пропускную способность, что делает её востребованной в коммунальной, сельскохозяйственной и строительной отраслях.
Технические возможности и производительность
Распределитель рассчитан на работу в системах с номинальным расходом жидкости до 50 л/мин. Прочный чугунный корпус (моноблок) выдерживает значительные эксплуатационные нагрузки: номинальное рабочее давление составляет 250 бар, а пиковые значения могут достигать 315 бар. Наличие трех секций позволяет независимо управлять тремя исполнительными механизмами, например, гидроцилиндрами или гидромоторами.
В данной модификации используются золотники типа «А», которые обеспечивают стандартную схему распределения потока. Управление осуществляется с помощью электромагнитных катушек мощностью 60 Вт, работающих от бортовой сети 24 В. Для подключения электроники используется стандартный разъем ISO 4400 (DIN 43650), что упрощает интеграцию в существующие системы управления.
Универсальность и монтаж
Конструкция 03Z50 24V предусматривает удобную схему подключения через резьбовые отверстия:
- Линии питания (P), слива (T) и последовательного соединения (N) имеют размер G1/2.
- Рабочие порты (A и B), идущие к исполнительным механизмам, выполнены в размере G3/8.
Такая конфигурация позволяет минимизировать потери давления и обеспечить надежную герметичность соединений.
Эксплуатационные характеристики и надежность
Оборудование адаптировано к суровым климатическим условиям. Диапазон рабочих температур окружающей среды от -40 до +60 °С позволяет использовать распределитель в большинстве регионов России круглогодично. Температура рабочей жидкости (минеральные масла) может варьироваться от -20 до +80 °С.
Для долговечной работы узла крайне важна чистота гидравлического масла. Рекомендуется соблюдать класс чистоты не ниже 10 по NAS1638 или 19/16 по ISO4406. При соблюдении этих норм и веса устройства в 8,05 кг, распределитель демонстрирует стабильную работу без заеданий золотников и перегрева катушек.
Сферы применения
Благодаря возможности дистанционного управления, модель 03Z50 24V незаменима для:
- Мусоровозов и комбинированных дорожных машин;
- Манипуляторов и автоэвакуаторов;
- Сельскохозяйственных погрузчиков и тракторов;
- Стационарных гидравлических прессов и станков.
Выбирая гидрораспределитель 03Z50 24V от ТД МЗПО, вы получаете проверенный агрегат, который обеспечит точность движений вашей техники и снизит время простоя из-за технического обслуживания.
