Профессиональное решение для автоматизации гидравлических систем: Гидрораспределитель 03z80 24V

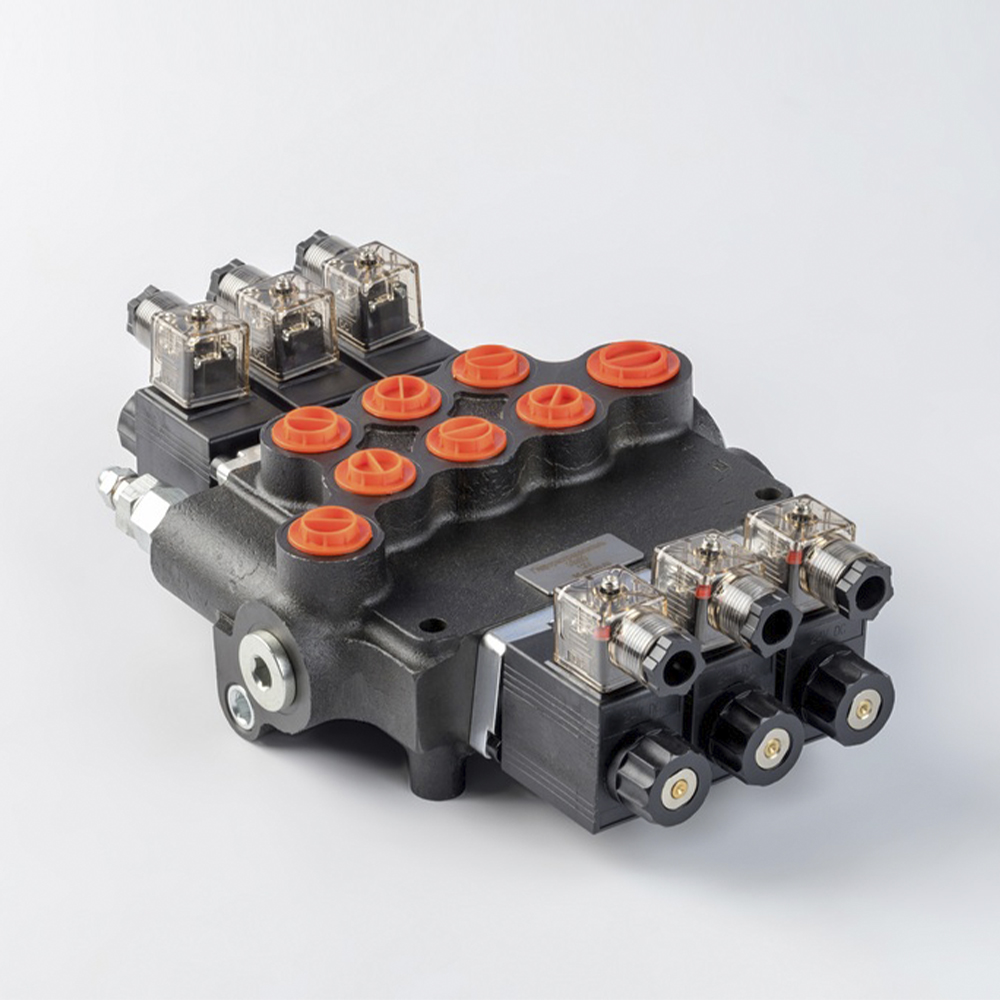

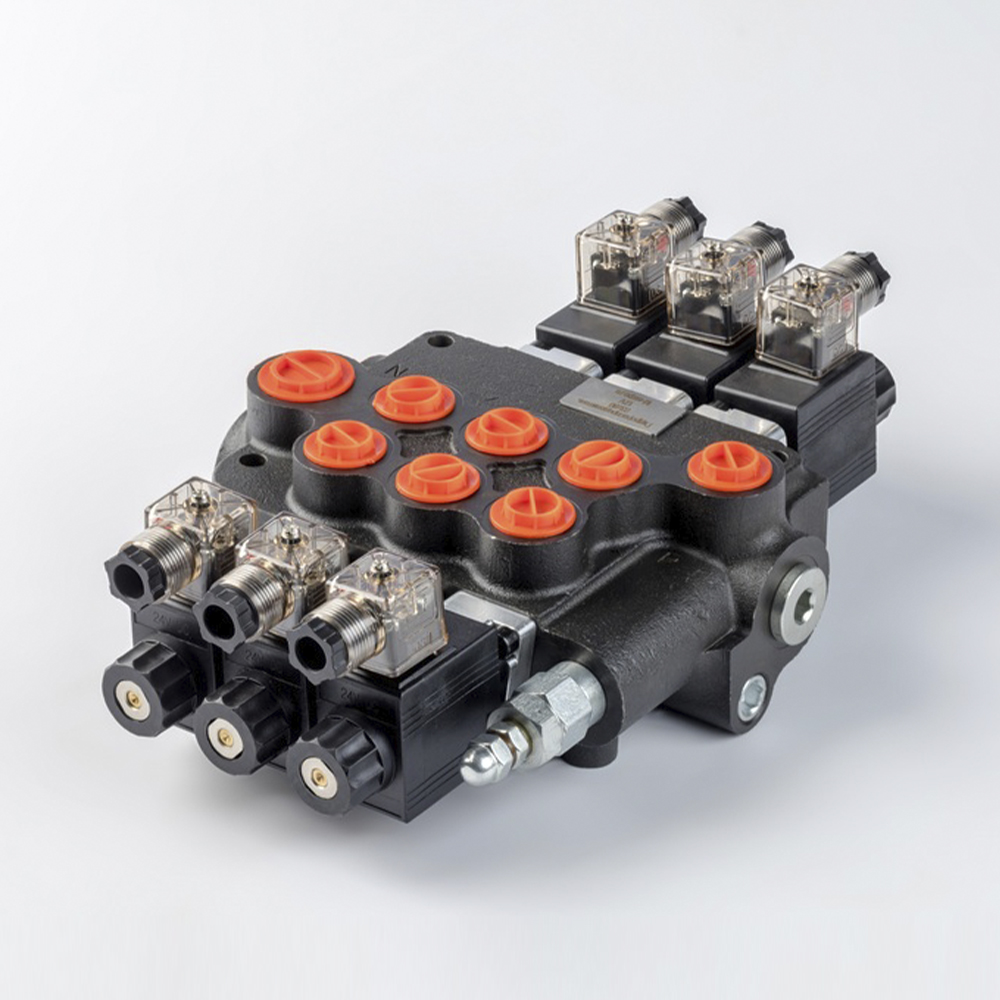

Трехсекционный моноблочный гидрораспределитель 03z80 с электромагнитным управлением — это надежный узел, спроектированный для работы в тяжелых условиях эксплуатации. Модель ориентирована на использование в мобильной спецтехнике и промышленном оборудовании, где требуется дистанционное управление исполнительными механизмами без необходимости прокладки громоздких рычажных систем в кабину оператора.
Конструктивные особенности и производительность
Распределитель выполнен в моноблочном корпусе, что гарантирует высокую герметичность и устойчивость к внутренним утечкам. Три рабочие секции позволяют независимо управлять несколькими потребителями, например, гидроцилиндрами или гидромоторами. Номинальный расход жидкости составляет 80 л/мин, что делает данную модель универсальной для большинства видов коммунальной, сельскохозяйственной и строительной техники.
Устройство рассчитано на серьезные нагрузки: при номинальном давлении в 250 бар, конструкция сохраняет работоспособность при кратковременных пиках до 315 бар. Тип золотника «А» обеспечивает стандартную схему распределения потока, подходящую для большинства типовых задач автоматизации.
Электромагнитное управление и подключение
Главное преимущество 03z80 24V — возможность интеграции в автоматизированные системы управления. Электромагнитные катушки мощностью 60 Вт работают от бортовой сети 24 В. Для подключения кабелей используются стандартные разъемы типа ISO 4400 (DIN 43650), что упрощает монтаж и обслуживание, позволяя быстро заменить катушку без разбора гидравлической части.
Присоединительные отверстия выполнены по европейским стандартам:
- Вход (P) и рабочие порты (A, B) имеют резьбу G1/2.
- Слив в бак (T) и порт для последовательного соединения (N) — G3/4.
Эксплуатационные требования и надежность
Оборудование адаптировано к российскому климату. Диапазон температур окружающей среды от -40 до +60 °С позволяет использовать технику в любой сезон. Рабочая жидкость на основе минерального масла может иметь температуру от -20 до +80 °С.
Для долговечной работы распределителя крайне важна чистота масла. Система должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406. При соблюдении этих норм и веса устройства в 12 кг, гидрораспределитель 03z80 становится стабильным звеном гидравлической системы, снижающим затраты на внеплановый ремонт и простой техники.
Сферы применения:
- Коммунальная техника: управление отвалами, щетками и манипуляторами.
- Сельское хозяйство: автоматизация навесного оборудования тракторов.
- Грузовая техника: управление гидробортами и аутригерами.
- Промышленные станки: интеграция в гидравлические прессы и линии сборки.
