Гидрораспределитель 04Z80 24V: надежное решение для автоматизации гидравлических систем
Четырехсекционный электромагнитный гидрораспределитель 04Z80 с напряжением питания 24В — это ключевой узел для управления исполнительными механизмами в современной технике. Моноблочная конструкция и пропускная способность до 80 литров в минуту делают его универсальным выбором для систем, где требуется сочетание компактности, мощности и дистанционного управления.
Технические преимущества и конструкция

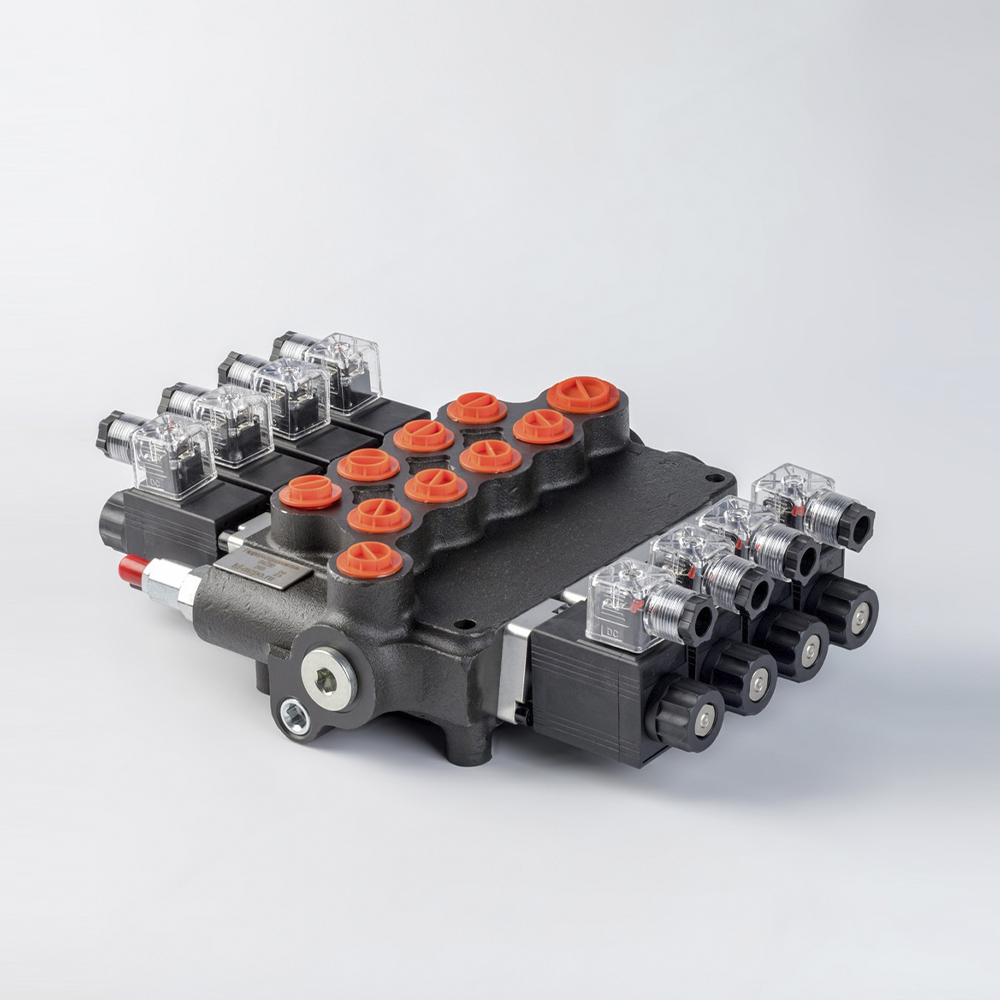

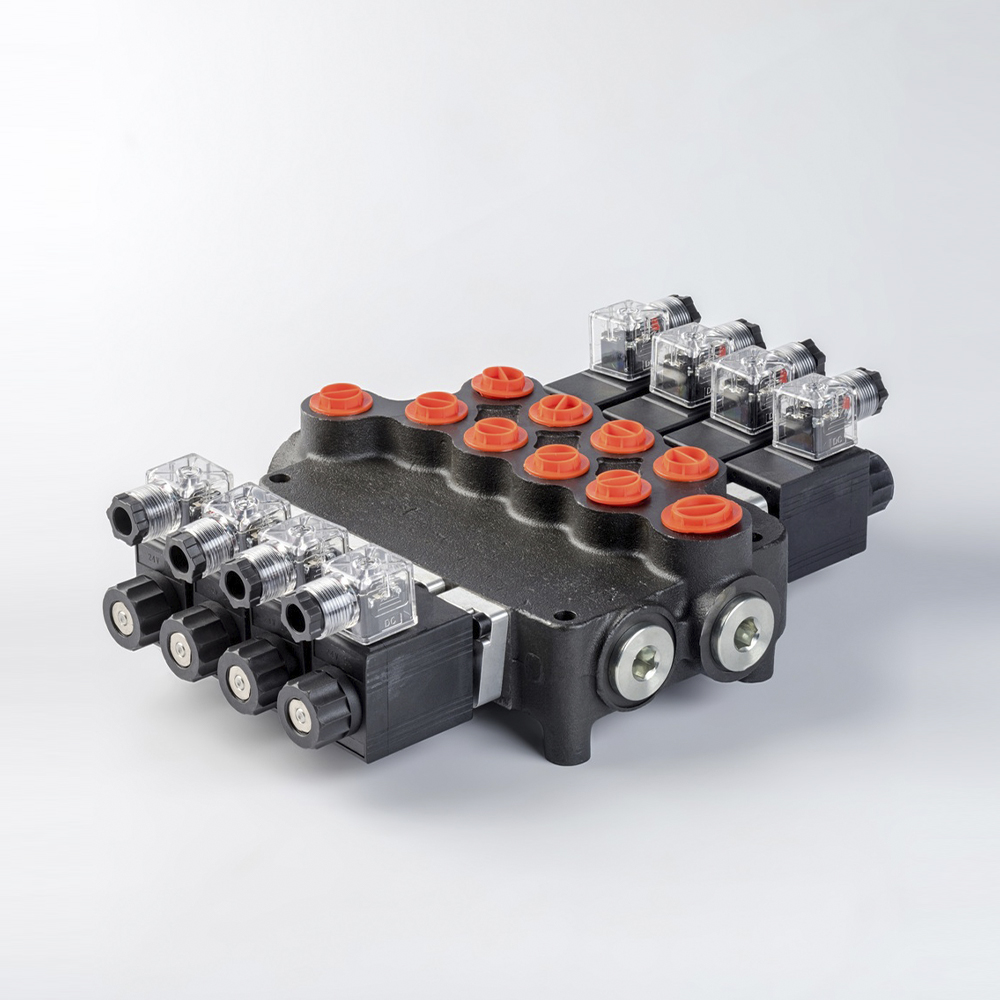

Модель 04Z80 выполнена в прочном моноблочном корпусе, что минимизирует риск утечек и упрощает монтаж на борту машины. Вес устройства составляет 15,1 кг, что подтверждает массивность и надежность литья, способного выдерживать серьезные эксплуатационные нагрузки.
Распределитель оснащен четырьмя секциями с золотниками типа «А». Это стандартная схема, обеспечивающая стабильную работу цилиндров и гидромоторов. Управление осуществляется с помощью электромагнитных катушек мощностью 60 Вт каждая. Для подключения используется стандартный разъем ISO 4400 (DIN 43650), что гарантирует совместимость с большинством промышленных контроллеров и бортовых сетей.
Производительность и рабочие параметры
Гидрораспределитель рассчитан на работу в контурах с номинальным давлением 250 бар. При этом запас прочности позволяет кратковременно выдерживать пиковые нагрузки до 315 бар. Номинальный расход 80 л/мин обеспечивает высокую скорость работы рабочих органов даже на тяжелой спецтехнике.
Особое внимание уделено портам подключения для удобства интеграции в систему:
- Вход (P) и рабочие порты (A, B) имеют резьбу G1/2.
- Сливной порт (T) и порт последовательного соединения (N) выполнены в размере G3/4, что снижает сопротивление потоку при возврате жидкости в бак.
Условия эксплуатации и требования к среде
Оборудование адаптировано к суровым климатическим условиям. Диапазон температур окружающей среды от -40 до +60 °С позволяет использовать распределитель как в северных регионах, так и в жарких цехах. Температура рабочей жидкости (минеральные масла) может варьироваться от -20 до +80 °С.
Для долговечной работы системы важно соблюдать чистоту масла. Модель 04Z80 требует фильтрации по классу 10 (NAS1638) или 19/16 (ISO4406). Соблюдение этих норм предотвращает заклинивание золотников и преждевременный износ уплотнений.
Сферы применения
Благодаря электромагнитному управлению 24V, данный распределитель востребован в отраслях, где необходима автоматизация процессов:
- Коммунальная техника: мусоровозы, комбинированные дорожные машины, снегоуборщики.
- Сельское хозяйство: опрыскиватели, посевные комплексы и погрузчики.
- Строительство и грузоперевозки: манипуляторы, гидроборты и мобильные гидростанции.
- Промышленность: гидравлические прессы и конвейерные линии.
Выбирая гидрораспределитель 04Z80 24V от ТД МЗПО, вы получаете проверенный агрегат, который обеспечит точный отклик гидравлики и сократит время простоя вашей техники.
