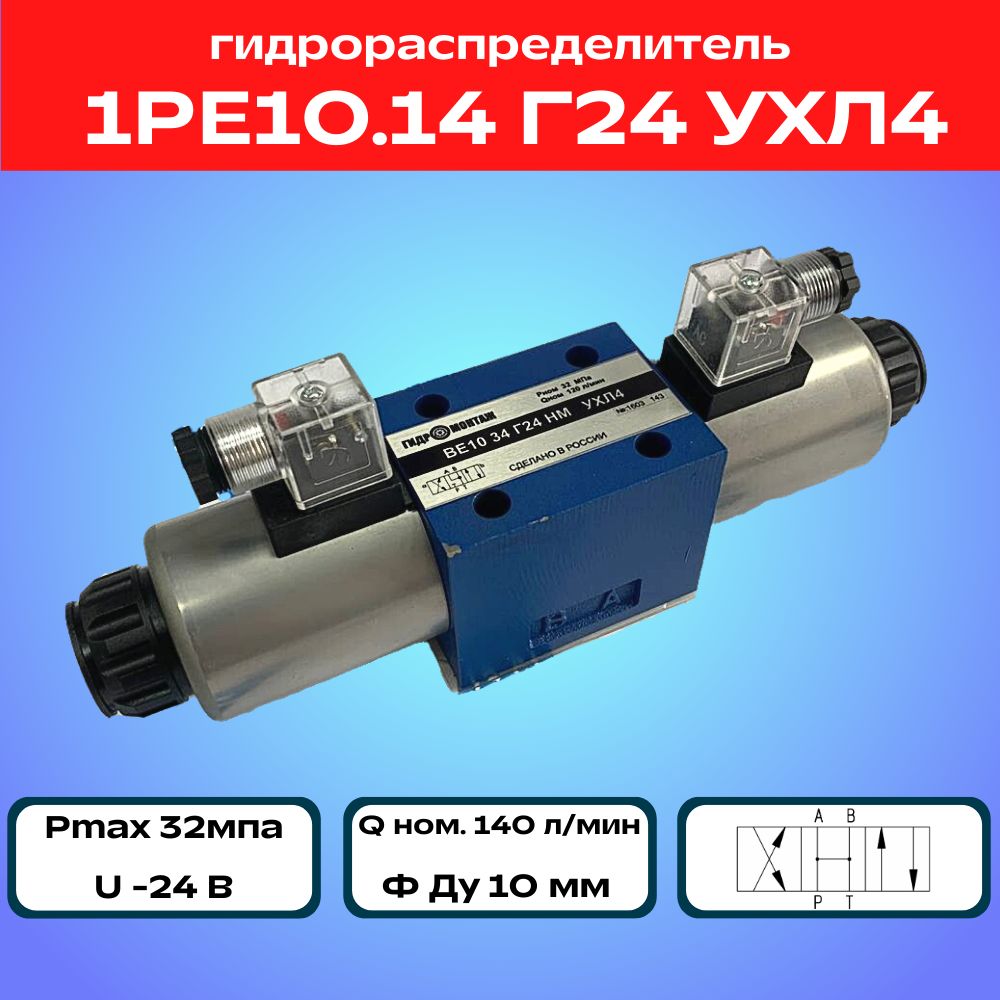

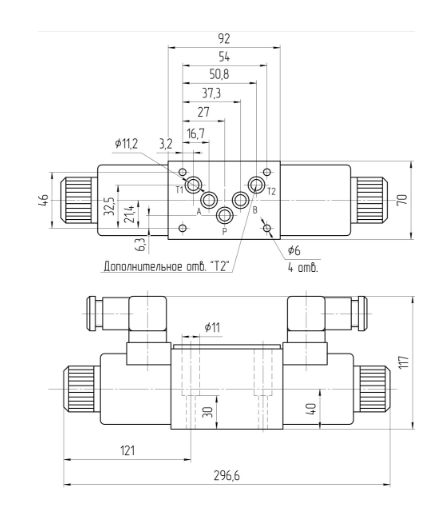

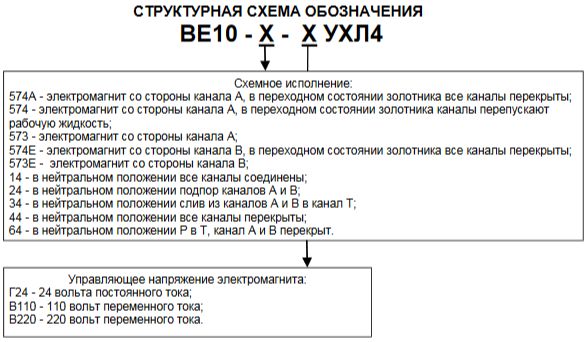

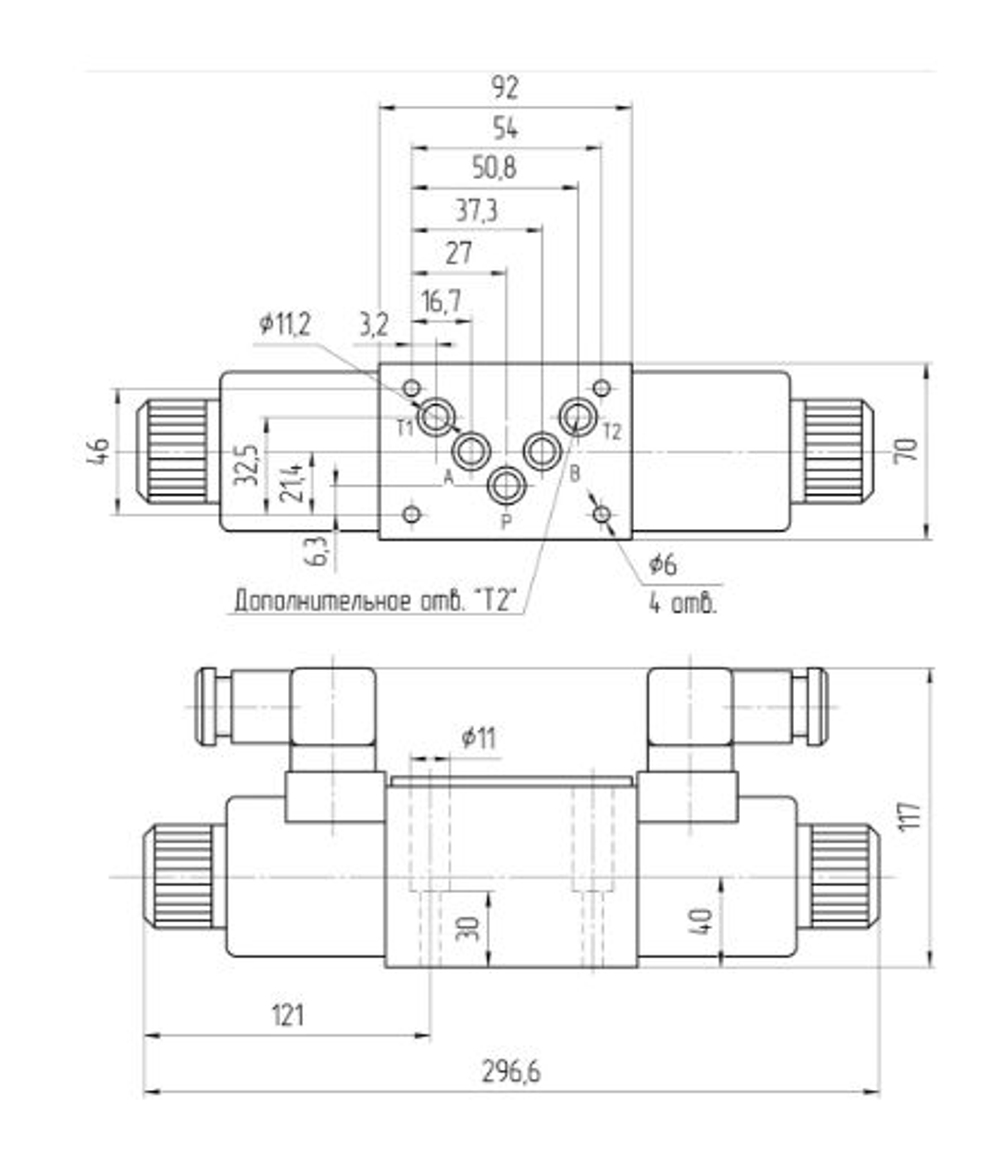

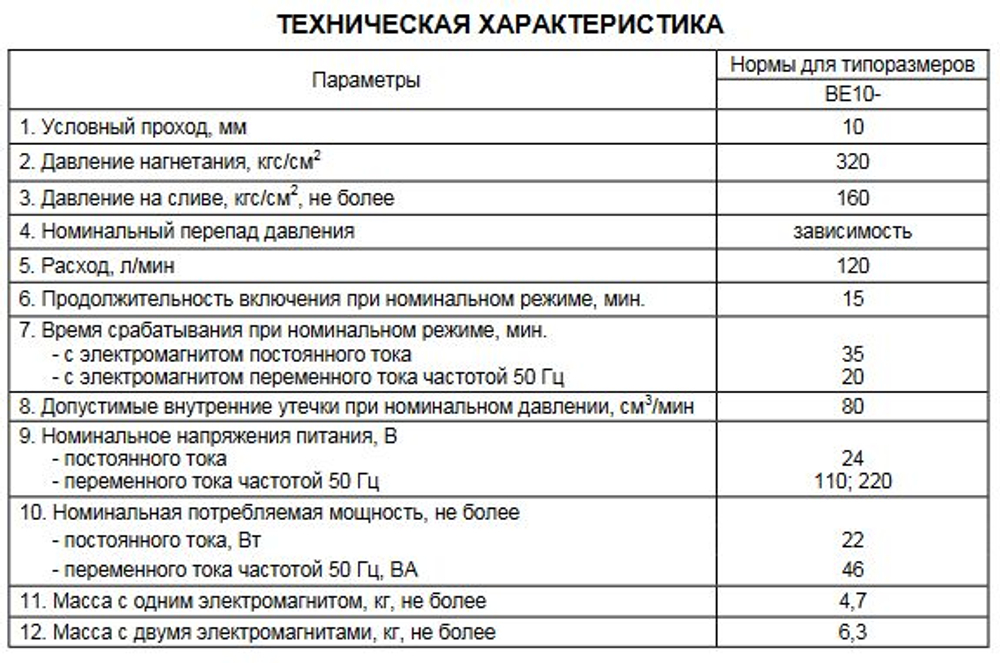

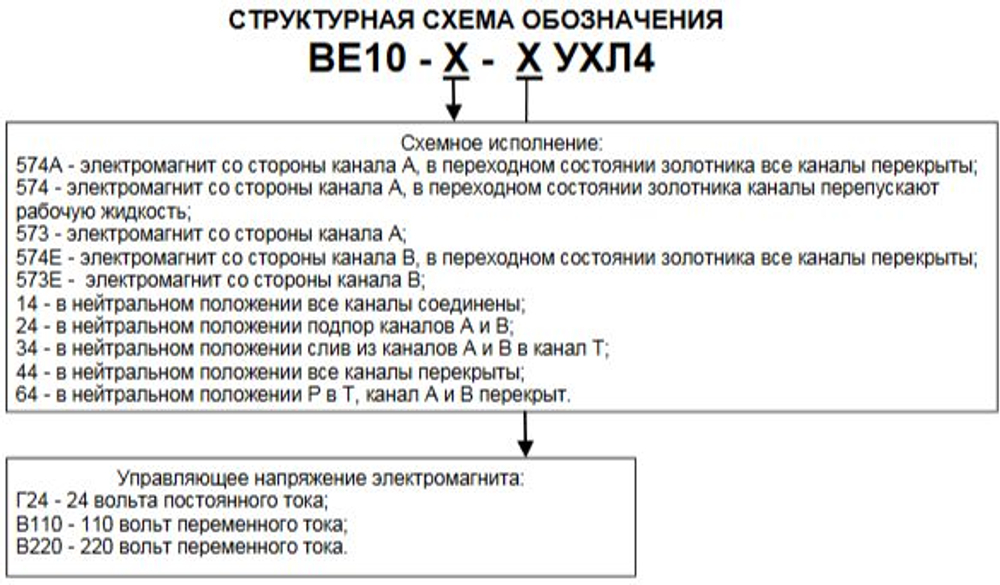

Гидрораспределитель 1РЕ10.14 Г24 УХЛ4

Гидрораспределитель – аппарат, изменяющий направление потока рабочей жидкости путем полного открытия или закрытия проходного сечения. Гидрораспределители золотниковые с электромагнитным управлением типа ВЕ 6, 1РЕ 6 с Ду =6 мм применяется в станках, прессах, системах и устройствах с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) и других машинах, работающих при температуре окружающей среды: для исполнения ХЛ1-40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС. Гидравлические распределители (с Ду=4, 6, 10 мм) имеют чугунный литой корпус 1, в котором выполнены каналы для подключения гидролиний – Р (подвод давления – центральный клапан); Т (слив); А и В (соединение с гидродвигателем). Корпус имеет пять кольцевых канавок, две крайние (сливные) из которых объединены. В центральном отверстии расположен золотник 3, который через толкатели 5 перемещается одним из электромагнитов 2. При отключенных электромагнитах пружины 4 устанавливают золотник в среднюю позицию. Для подключения магнитов к электросистеме используются штепсельные разъемы, для аварийного или наладочного переключения – кнопки 6. В двухпозиционных аппаратах с одним электромагнитом устанавливается только одна пружина. Гидрораспределители могут быть трехпозиционного исполнения, имеющие три рабочие позиции золотника, и двухпозиционного исполнения, имеющие две рабочие позиции. ОФ – пилот без пружинного возврата, с фиксацией (например, ВЕ 6. 574 А ОФ). В настоящее время можно встретить несколько разновидностей наименования гидрораспределителей золотниковых с Ду=6 мм. Так, гидрораспределители ВЕ 6.44, 1 РЕ 6.44, ПЕ 6.44 являются аналогами и взаимозаменяемыми аппаратами. Наиболее распространенные и востребованные гидросхемы: 44, 64, 14… Гидросхемы 574, 574А, 574Е, 573, 573Е предусмотрены для гидрораспределителей с одним электромагнитом. Таким образом, наименование гидрораспределителя может выглядеть следующим образом: ВЕ 6.574А ОФ Г24 (гидрораспределитель с Ду = 6 мм, схемой распределения потока 574А, с пилотом без пружинного возврата, с фиксацией, с электромагнитным приводом постоянного тока 24В).
