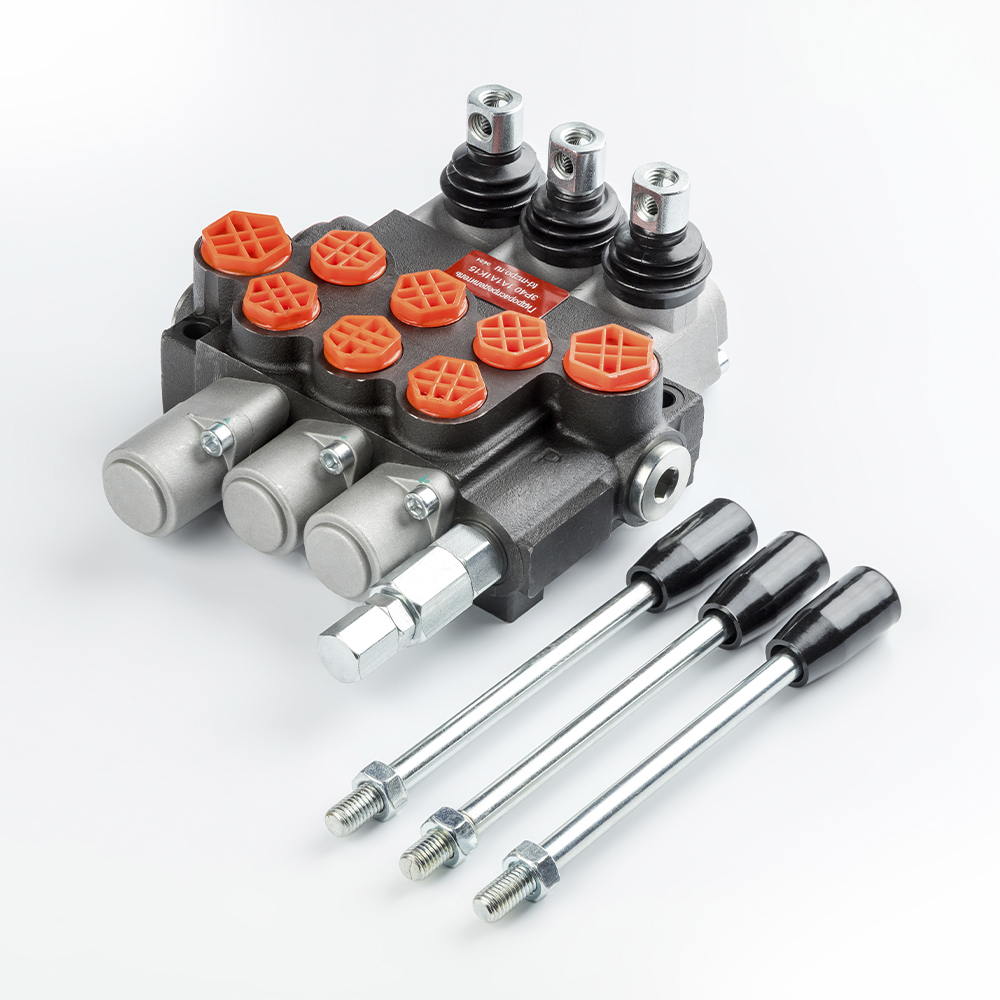

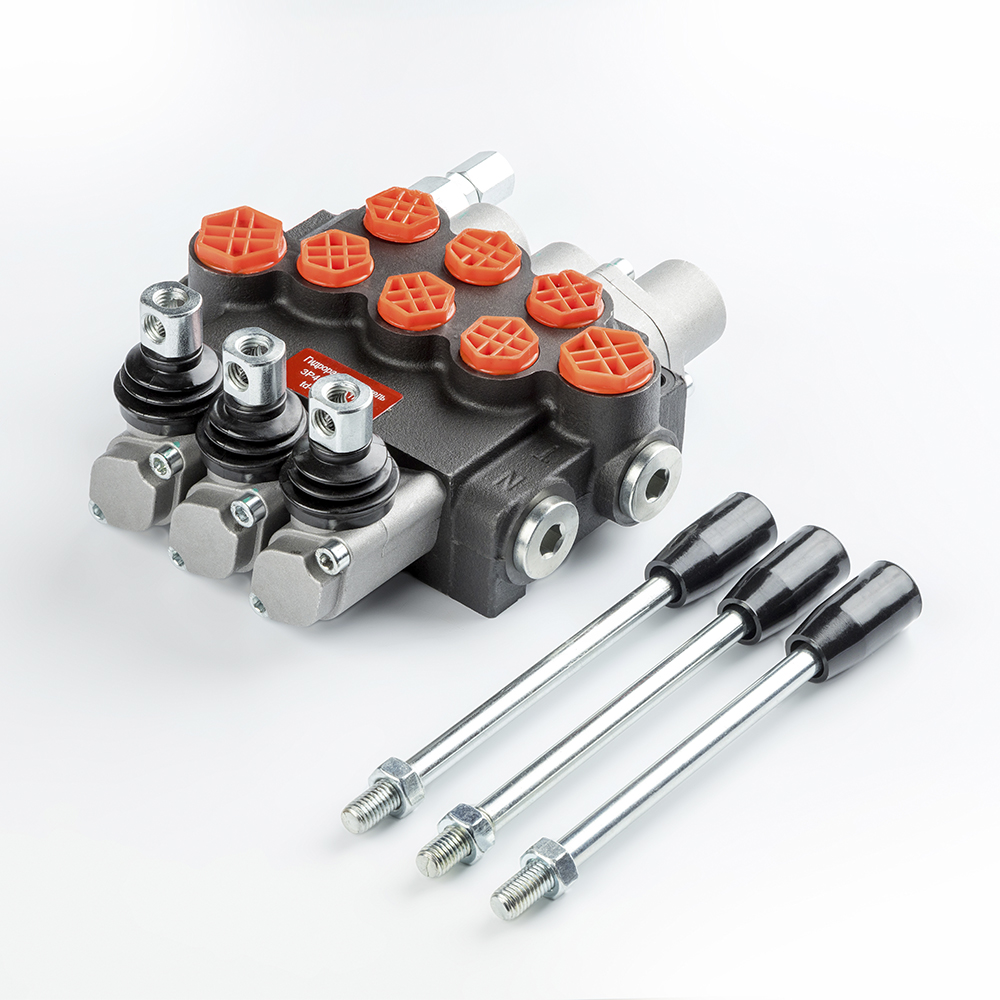

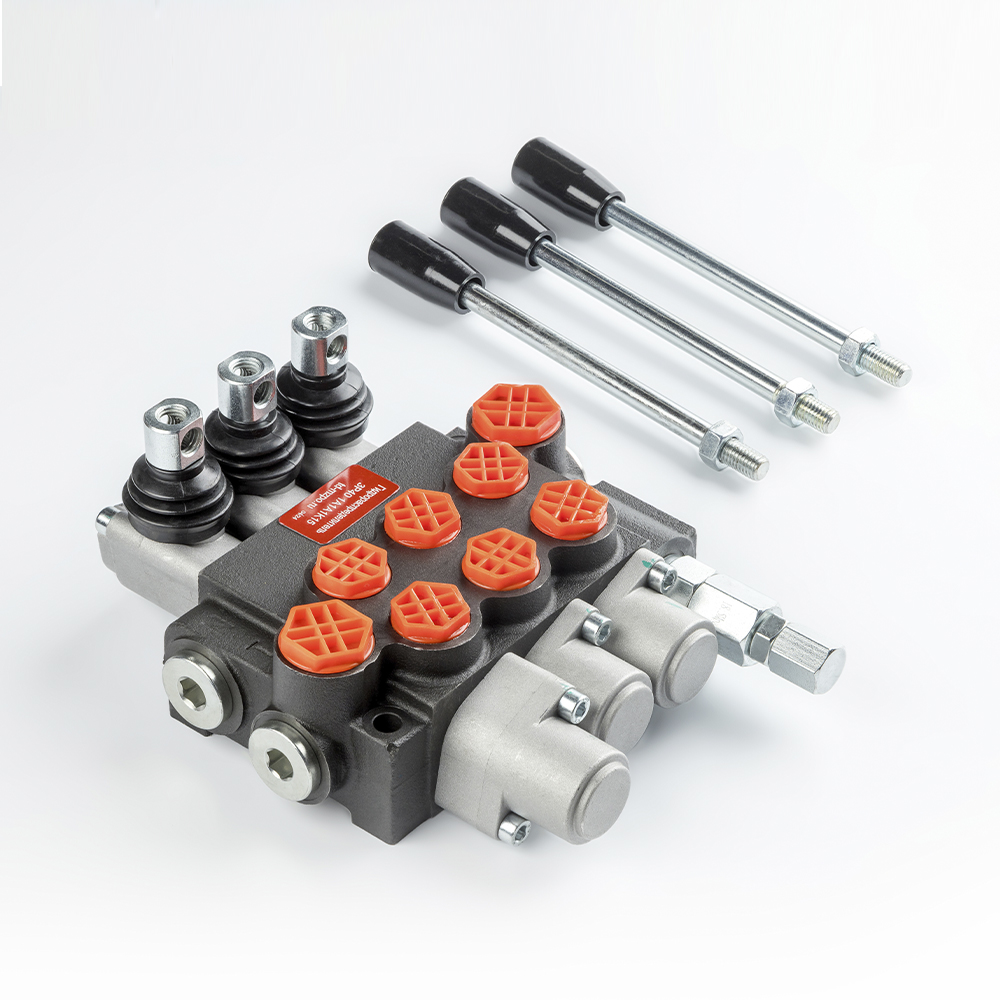

Надежное управление гидравликой: Трехсекционный гидрораспределитель 3P40-1A1A1K15 GKZ1
Моноблочный гидрораспределитель серии P40 — это проверенное решение для мобильной техники и промышленного оборудования, где требуется точное ручное управление исполнительными механизмами. Модель 3P40-1A1A1K15 GKZ1 объединяет в одном корпусе три рабочие секции, обеспечивая компактность узла и минимизацию риска утечек по сравнению со секционными аналогами.
Функциональные возможности и конфигурация золотников
Данная модификация разработана для решения специфических задач, требующих различных режимов работы на каждом контуре. Распределитель оснащен тремя золотниками с комбинированным управлением:
- Секции 1 и 2 (Тип A1): Работают в стандартном режиме «подъем/опускание» без фиксации. Золотник возвращается в нейтральное положение сразу после того, как оператор отпускает рукоятку. Это гарантирует максимальную безопасность и точность при кратковременных операциях.
- Секция 3 (Тип K15): Оснащена «плавающим режимом» с полной фиксацией во всех положениях (подъем, опускание, плавающий режим). Плавающий режим незаменим для работы с навесным оборудованием, которое должно точно повторять рельеф почвы или опираться на поверхность под собственным весом (например, отвалы спецтехники или сельхозорудия).
Защита системы и технические параметры
Безопасность гидросистемы обеспечивает встроенный предохранительный клапан. Он позволяет регулировать давление в диапазоне от 0 до 250 бар, избавляя от необходимости установки дополнительных защитных устройств. При этом конструкция рассчитана на пиковые нагрузки до 315 бар, что подтверждает запас прочности моноблочного корпуса.
Ключевые характеристики:
- Пропускная способность: Номинальный расход 40 л/мин оптимален для малых и средних гидросистем.
- Универсальность подключений: Порты входа (P), слива (T) и последовательного соединения (N) имеют резьбу G1/2, а рабочие порты (A и B) — G3/8, что упрощает подбор фитингов.
- Стойкость к внешним факторам: Оборудование стабильно работает в широком температурном диапазоне — от -40 до +60 °C для окружающей среды и от -20 до +80 °C для рабочей жидкости.
Требования к эксплуатации
Для сохранения долговечности золотниковых пар рекомендуется использовать гидравлические масла на минеральной основе. Особое внимание следует уделять чистоте рабочей жидкости (класс 10 по NAS1638 или 19/16 по ISO4406). При весе всего 6,64 кг распределитель легко монтируется на раму машины, обеспечивая эргономичное управление потоками.
Выбирая 3P40-1A1A1K15 GKZ1, вы получаете надежный узел, который сочетает в себе функции стандартного распределителя и специализированного устройства для работы с плавающим положением, сокращая затраты на обслуживание и упрощая конструкцию вашей техники.
