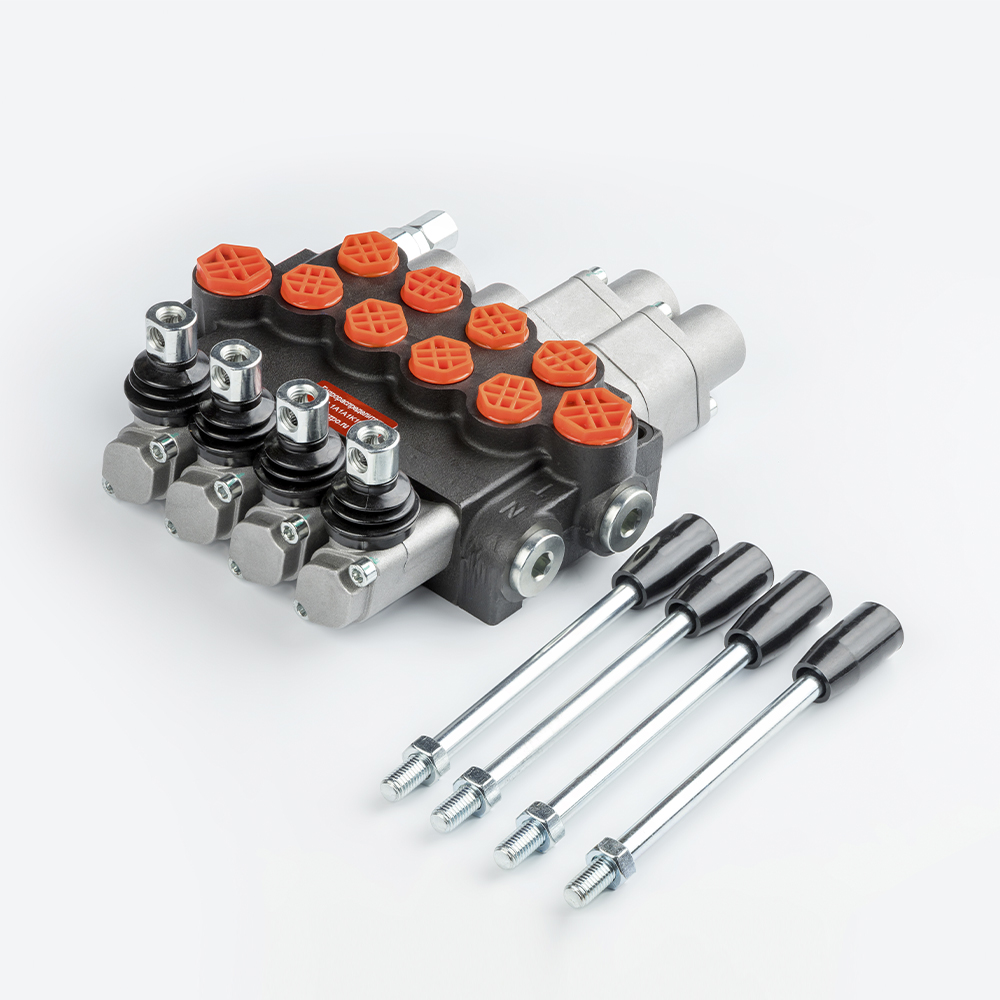

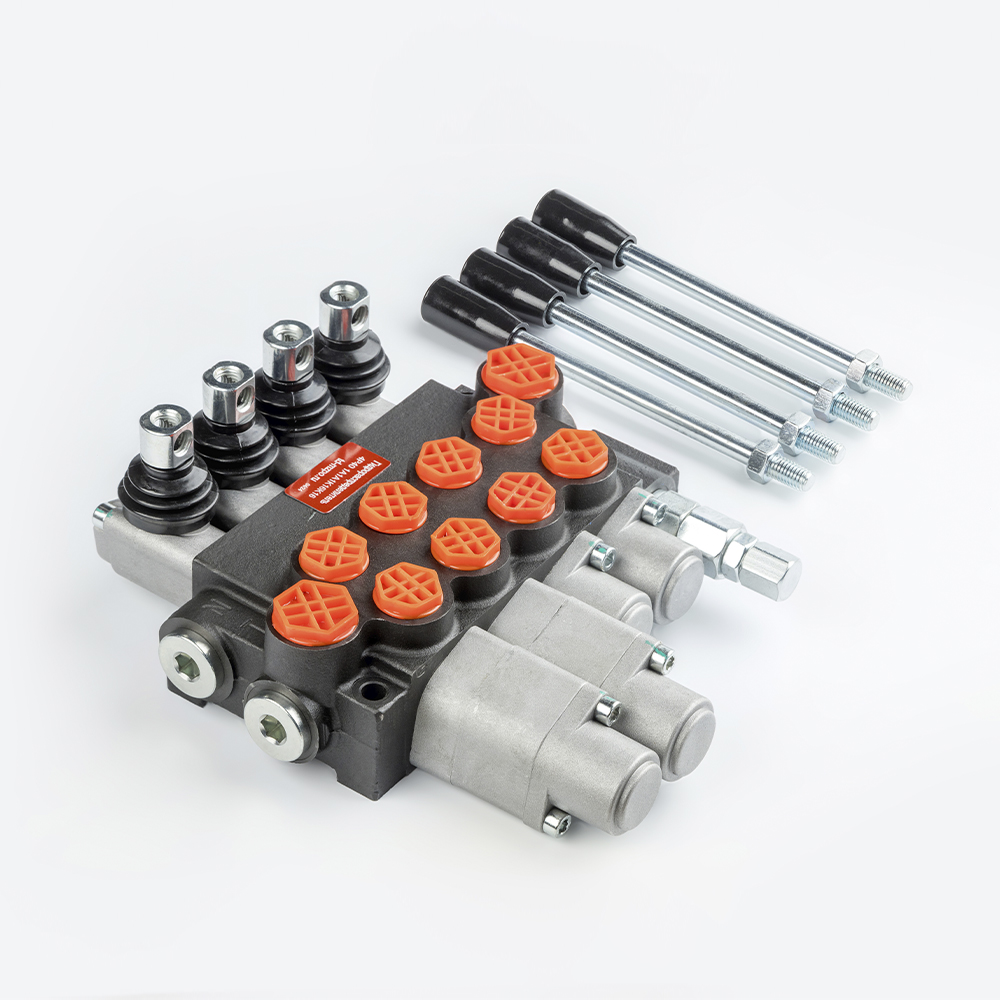

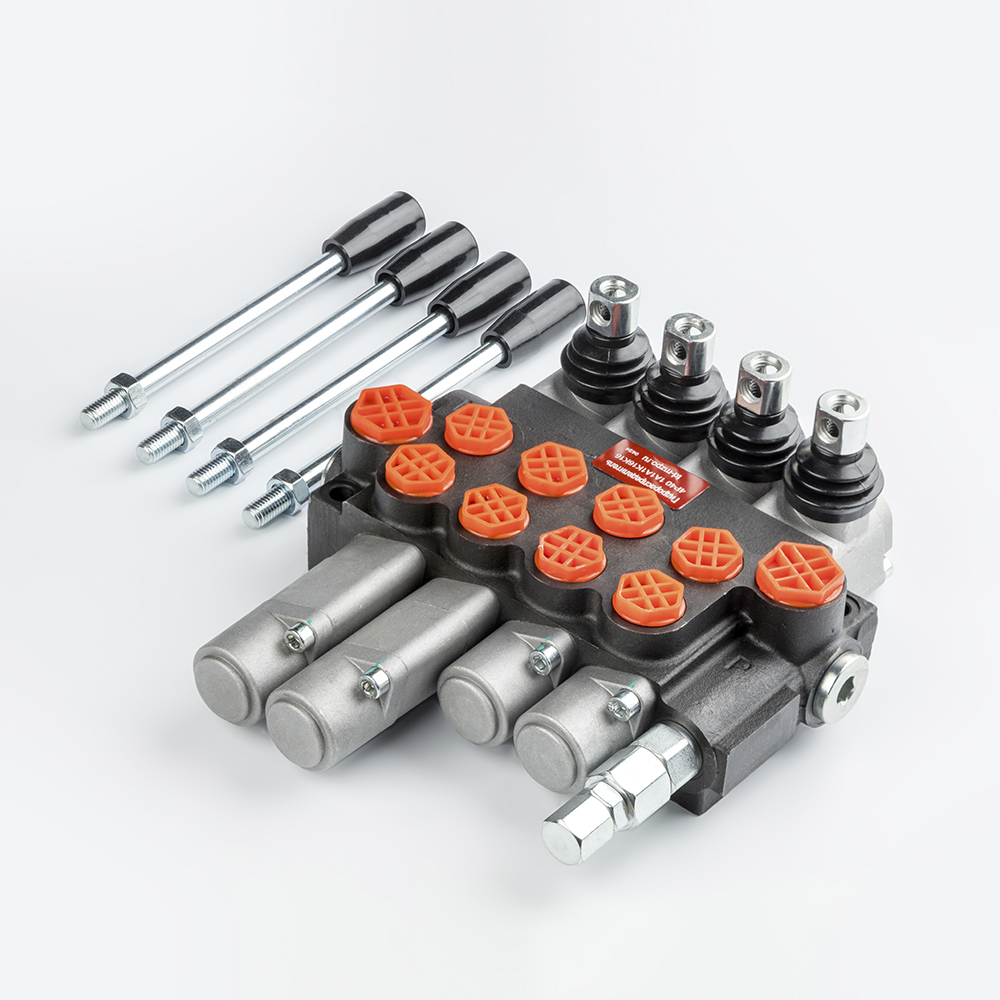

Моноблочный гидрораспределитель 4P40-1A1A1K16K16 GKZ1: надежное управление четырьмя контурами
Четырехсекционный гидрораспределитель модели 4P40-1A1A1K16K16 GKZ1 — это практичное решение для мобильной техники и промышленного оборудования, где требуется точное ручное управление несколькими исполнительными механизмами. Благодаря моноблочной конструкции, устройство отличается компактностью и повышенной герметичностью, что сводит к минимуму риск утечек рабочей жидкости даже при интенсивных нагрузках.
Функциональные возможности и схема золотников
Данная модификация оснащена четырьмя секциями с комбинированным типом управления, что делает её универсальной для специфических задач:
- Секции 1 и 2 (Тип А1): Работают без фиксации в положениях «подъем» и «опускание». Золотник автоматически возвращается в нейтраль, как только оператор отпускает рукоятку. Это оптимально для операций, требующих постоянного контроля и высокой точности позиционирования.
- Секции 3 и 4 (Тип К16): Оснащены плавающим режимом с фиксацией. В этом положении полости гидроцилиндра соединяются со сливом, позволяя рабочему органу (например, отвалу снегоочистителя или плугу) свободно перемещаться, повторяя рельеф поверхности. При этом режимы подъема и опускания работают без фиксации.
Техническая надежность и безопасность
Гидрораспределитель рассчитан на номинальный расход 40 л/мин, что подходит для большинства систем средней мощности. В корпус встроен предохранительный клапан аварийного сброса. Он позволяет регулировать давление в диапазоне от 0 до 250 бар, защищая насос и магистрали от перегрузок без установки дополнительных внешних устройств.
Прочный чугунный корпус и качественная обработка золотников обеспечивают стабильную работу при давлении до 315 бар. Оборудование адаптировано к российским климатическим условиям: эксплуатация возможна при температуре окружающей среды от -40 до +60 °C. В качестве рабочей среды используются стандартные гидравлические масла на минеральной основе.
Монтаж и эксплуатационные характеристики
Для интеграции в систему предусмотрены резьбовые отверстия: вход (P), слив (T) и порт последовательного соединения (N) имеют размер G1/2, а рабочие выходы на исполнительные органы (A и B) — G3/8. Вес агрегата составляет 8,76 кг, что упрощает его установку на раму машины.
Основные параметры:
- Номинальное давление: 250 бар.
- Чистота жидкости: не ниже 10 класса по NAS1638 или 19/16 по ISO4406.
- Температурный диапазон масла: от -20 до +80 °C.
Выбирая 4P40-1A1A1K16K16 GKZ1, вы получаете предсказуемое управление и долговечный узел, который не требует сложного обслуживания и готов к работе в тяжелых эксплуатационных режимах.
