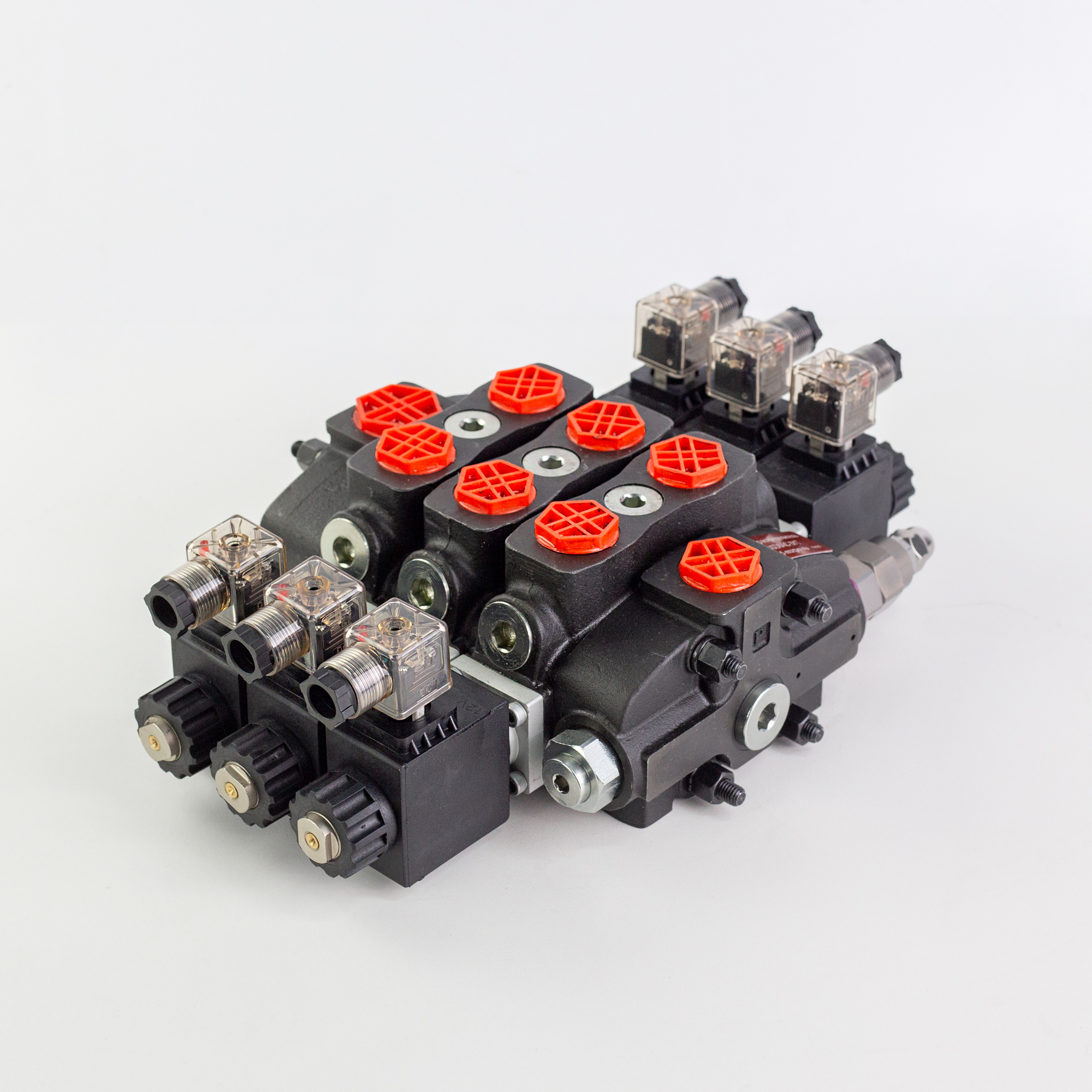

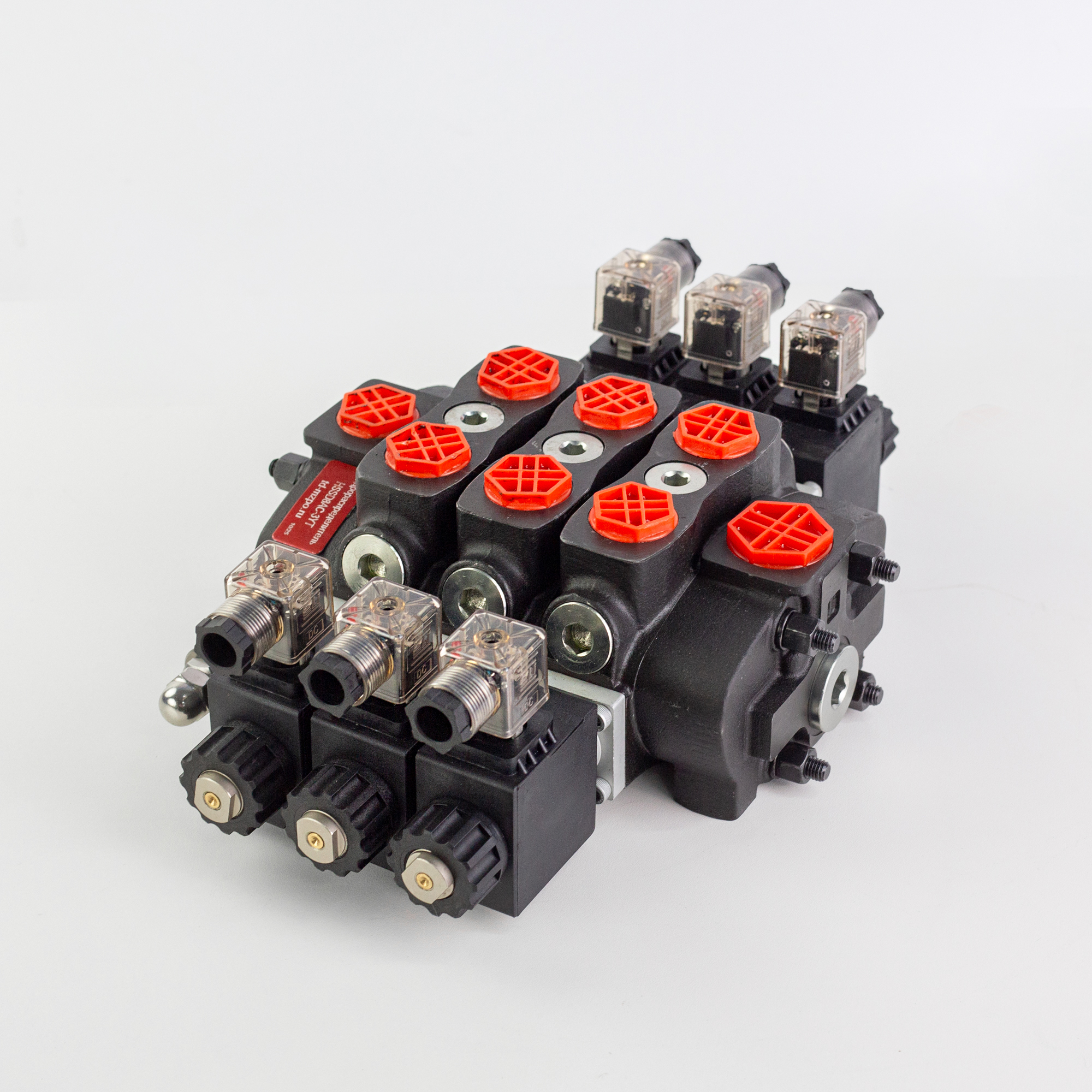

Секционный гидрораспределитель HSSD8AC-3YT-12V: надежное управление гидравликой
Гидрораспределитель HSSD8AC-3YT-12V — это эффективное решение для мобильной спецтехники и промышленного оборудования, где требуется точное дистанционное управление потоками рабочей жидкости. Данная модель является полным функциональным аналогом распределителя 03ZC100N2/DES3/DES3/DES3/T2/G 12VDC (spool D), что позволяет использовать его для замены или модернизации существующих гидравлических систем без изменения конструкции посадочных мест.
Конструктивные особенности и производительность
Распределитель имеет секционную конструкцию и состоит из 3 рабочих секций. Это обеспечивает компактность узла при сохранении высокой пропускной способности. Номинальный расход составляет 90 л/мин, что позволяет работать с мощными исполнительными механизмами — гидроцилиндрами и гидромоторами.
Оборудование рассчитано на интенсивную эксплуатацию в контурах высокого давления. Номинальное рабочее давление составляет 250 бар, а пиковые нагрузки могут достигать 315 бар. Такие показатели гарантируют запас прочности и стабильную работу системы даже в моменты максимального сопротивления нагрузки.
Электромагнитное управление
Управление золотниками осуществляется с помощью электромагнитных катушек с напряжением питания 12 В и мощностью 60 Вт. Использование электрического сигнала позволяет автоматизировать рабочие процессы и вынести пульт управления в кабину оператора. Для подключения используется стандартный разъем ISO 4400 (DIN 43650), обеспечивающий надежный контакт и защиту от пыли и влаги. В данной конфигурации установлен золотник типа D (позиция D), который обеспечивает стандартную логику переключения потоков.
Эксплуатационные характеристики и монтаж
Модель HSSD8AC-3YT-12V адаптирована к суровым климатическим условиям. Диапазон температур окружающей среды от -40 до +60 °C позволяет эксплуатировать технику как в северных регионах, так и в условиях жаркого лета. Рабочая жидкость (минеральные масла) может иметь температуру от -20 до +80 °C.
Для долговечной работы узлов крайне важна чистота масла. Рекомендуется соблюдать класс чистоты по NAS1638 — 10 или по ISO4406 — 19/16. Вес устройства составляет 12 кг, что упрощает монтаж на раму машины.
Параметры присоединительных отверстий:
- Вход (P), рабочие порты (A и B): G1/2
- Слив (T) и порт последовательного соединения (N): G3/4
Выбирая HSSD8AC-3YT-12V, вы получаете проверенный компонент, который сочетает в себе выносливость механической части и точность электрического управления, обеспечивая бесперебойную работу вашей техники.
