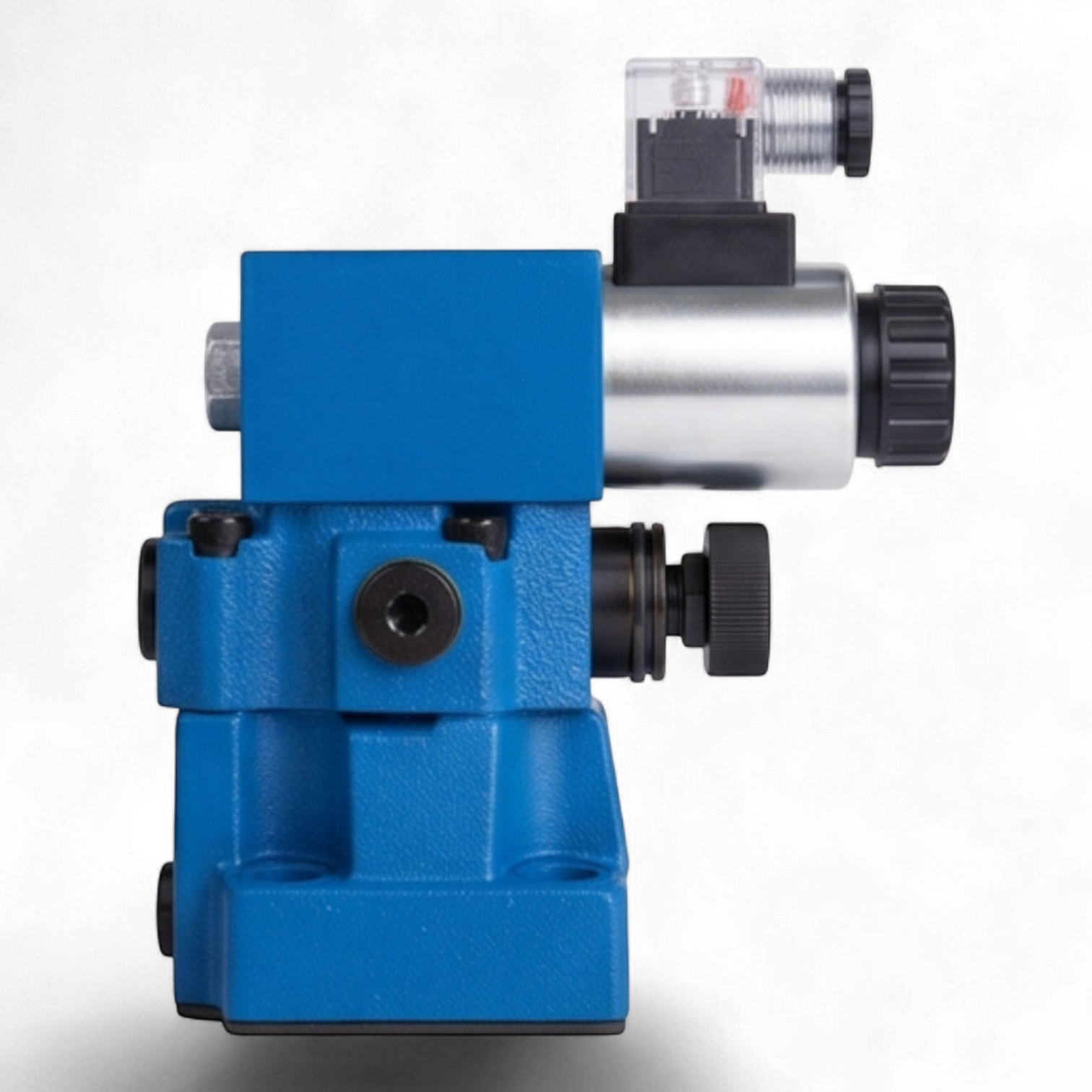

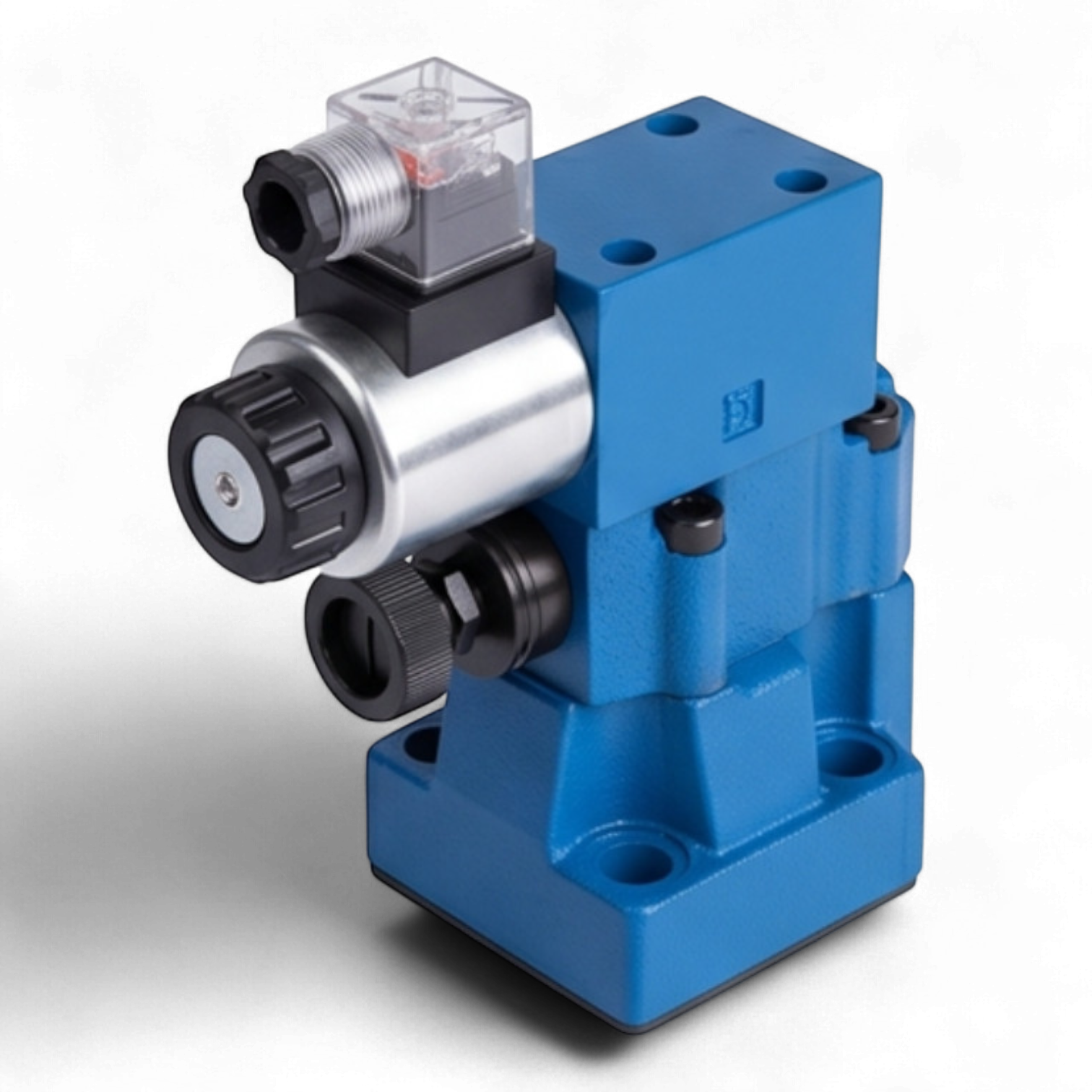

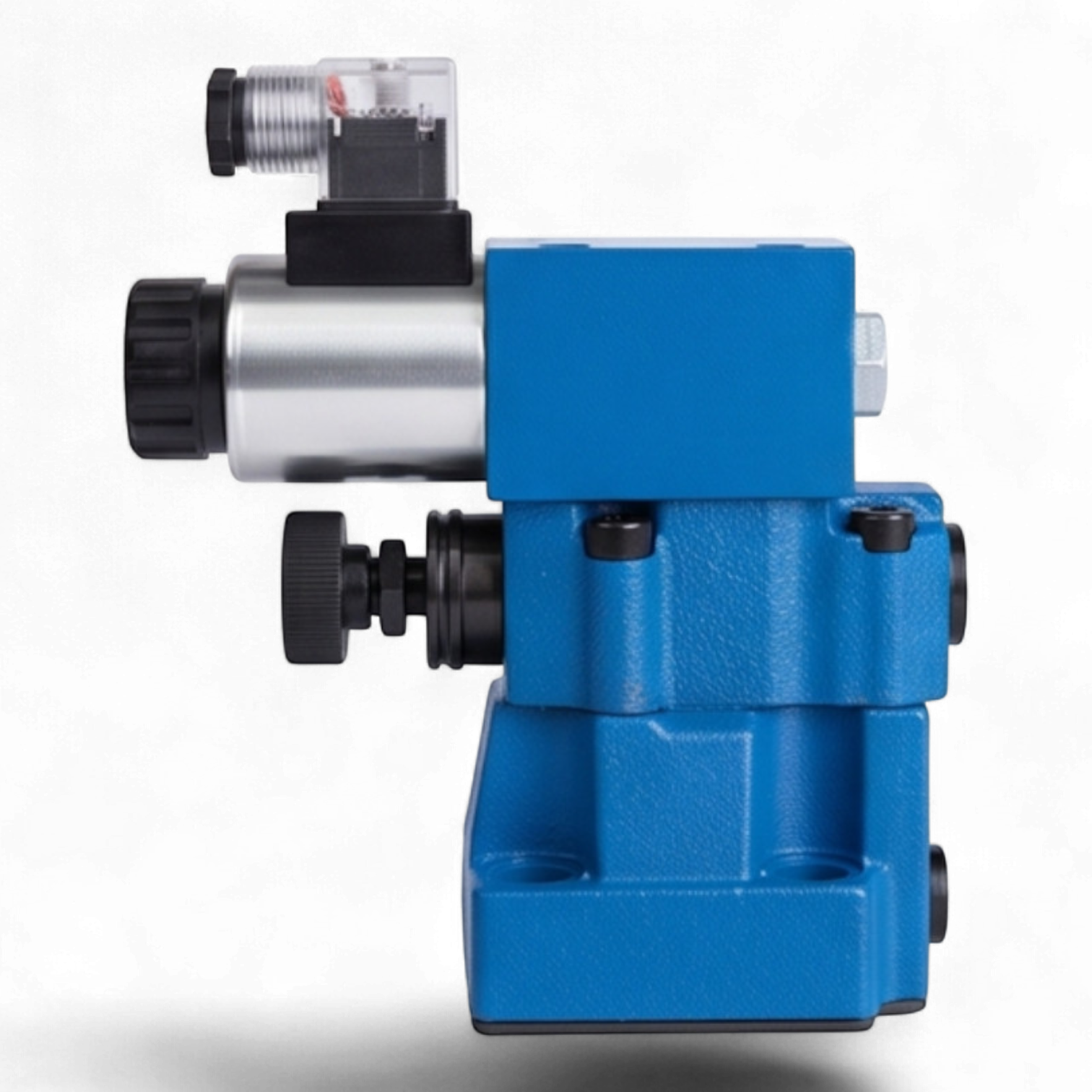

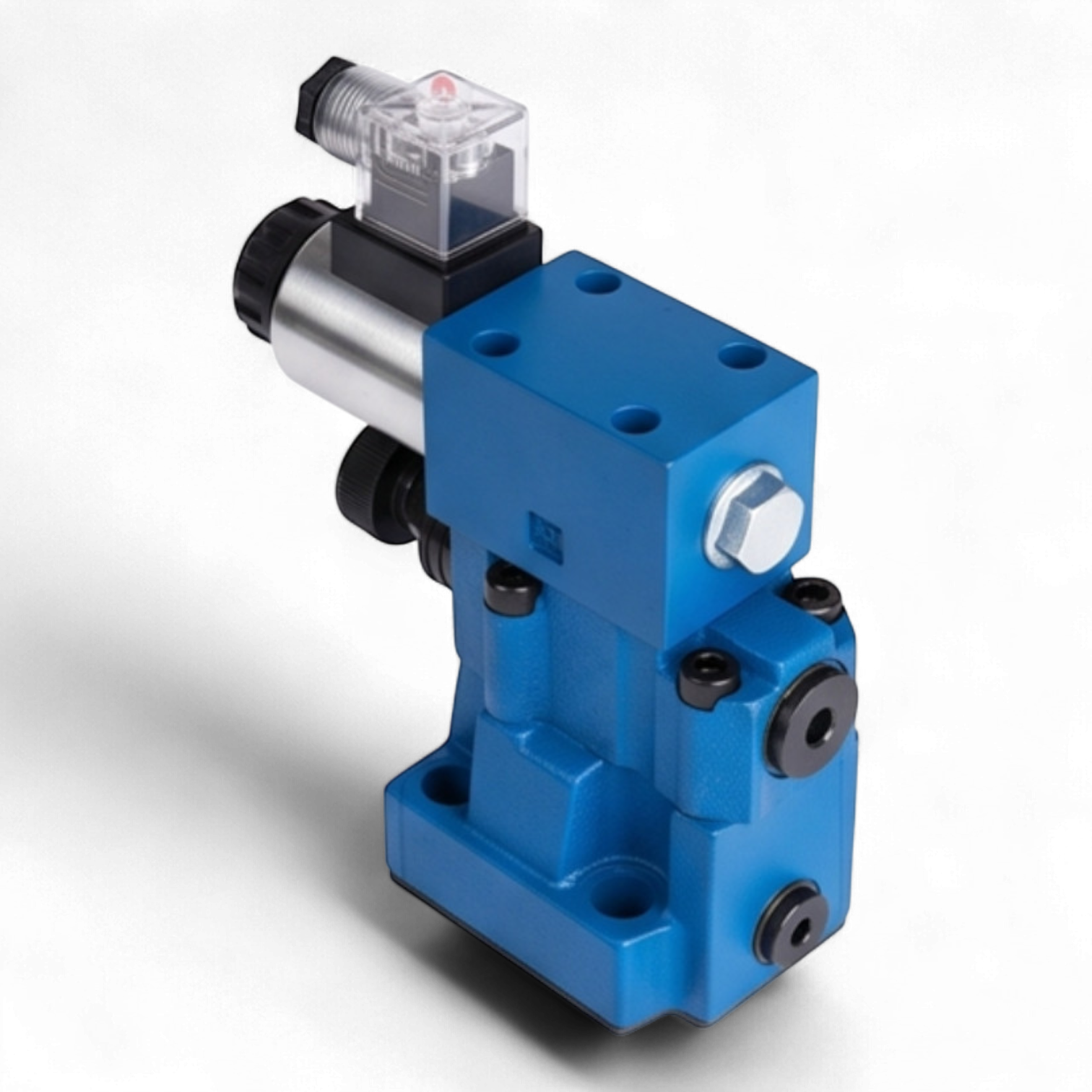

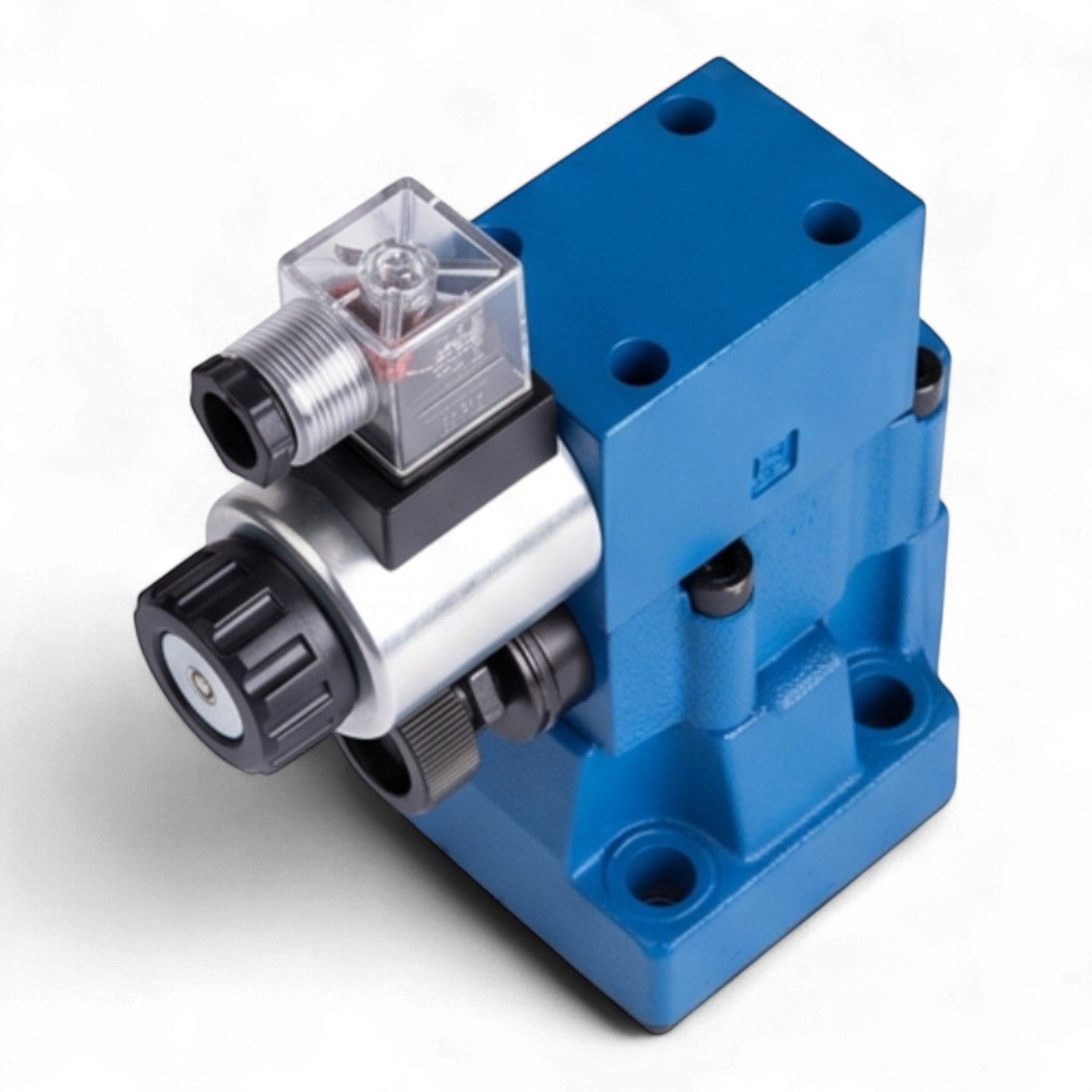

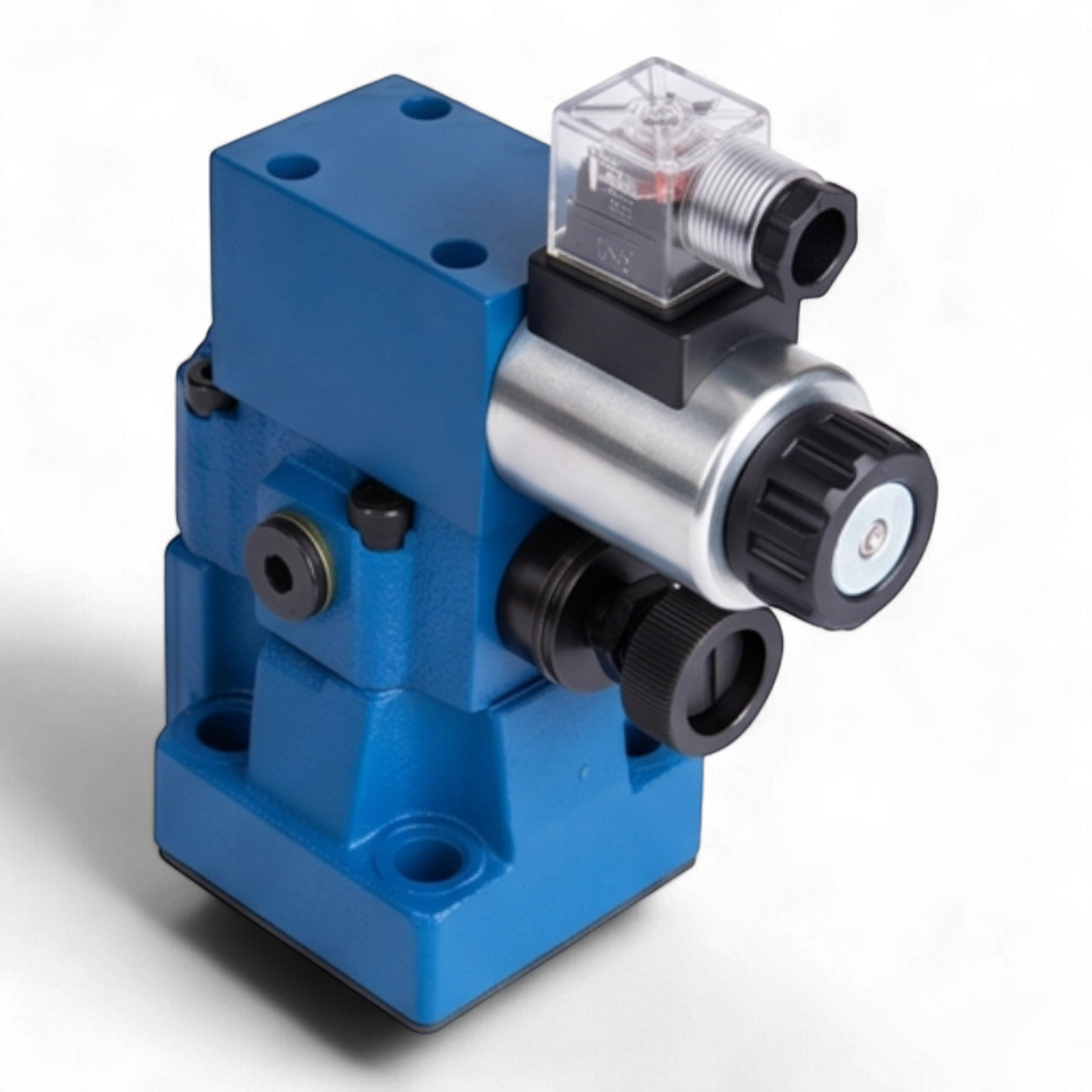

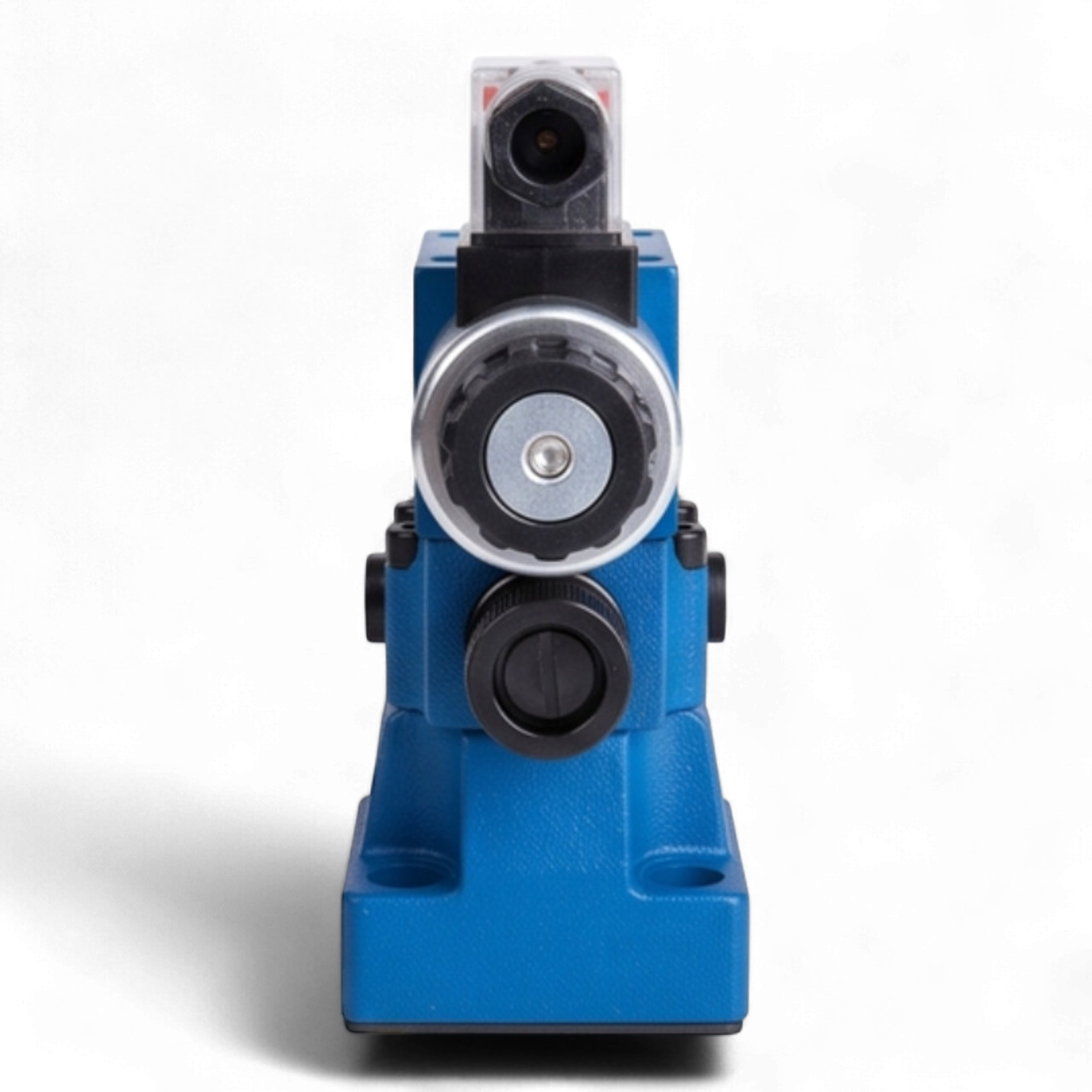

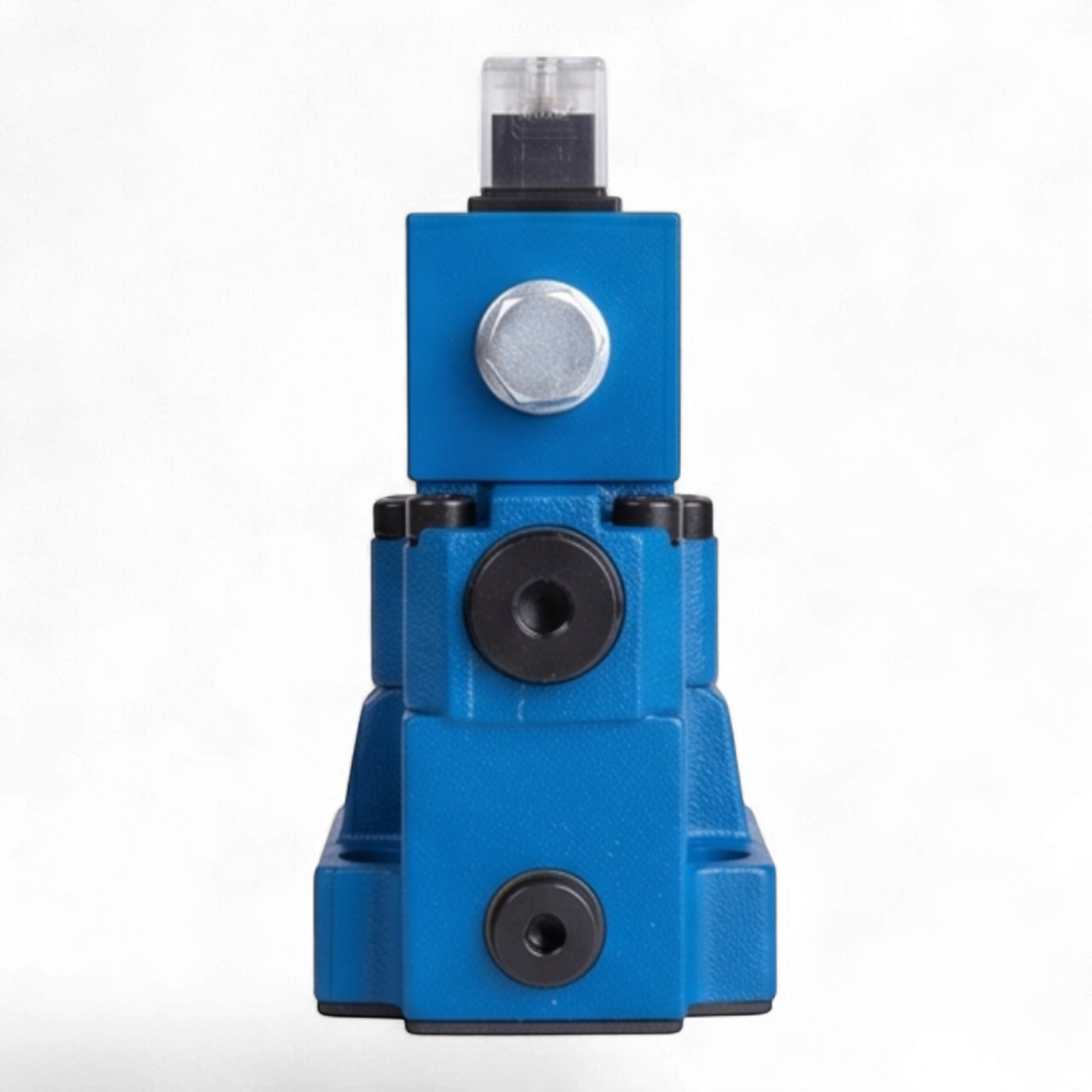

Техническое описание гидроклапана МКПВ-10/3С3Р1.110
Гидроклапан предохранительный непрямого действия МКПВ-10/3С3Р1.110 предназначен для прецизионного поддержания установленного давления в гидравлических контурах станочного оборудования и мобильной техники. Устройство обеспечивает защиту гидросистемы от превышения номинальных параметров давления и реализует функцию дистанционной разгрузки через электромагнитное управление.
Технические характеристики и параметры эксплуатации
- Тип монтажа: Стыковой (плитный) в соответствии со стандартом ISO 6264 (типоразмер CETOP R06).
- Условный проход (DN): 10 мм.
- Номинальная пропускная способность: 80 л/мин.
- Максимальное рабочее давление: 320 бар (32 МПа).
- Диапазон регулирования давления: от 5 до 125 бар (0,5 – 12,5 МПа).
- Номинальное давление настройки: 100 бар (10 МПа).
- Логика разгрузки: Электромагнитное управление, нормально-разгруженное исполнение (разгрузка системы при обесточенном соленоиде).
- Пилотный каскад: Гидрораспределитель ВЕ6.574А.В110.
- Параметры электропитания: Переменный ток (AC) 110В / 50Гц.
- Механизм настройки: Регулировочная рукоятка.
- Класс защиты корпуса: IP65.
- Рабочая среда: Минеральные масла с кинематической вязкостью в диапазоне 10...400 сСт.
Конструктивные особенности
Аппарат состоит из основного клапанного каскада и пилотного узла управления. Стыковой интерфейс гарантирует высокую герметичность сопряжения с гидравлической панелью и минимизацию габаритных размеров узла. Электрическая коммутация осуществляется посредством разъема стандарта DIN 43650 A, оснащенного светодиодным индикатором рабочего состояния.
Расшифровка маркировки МКПВ-10/3С3Р1.110
МКПВ: Клапан предохранительный непрямого действия.
10: Номинальный диаметр канала (10 мм).
3: Номинальное давление корпуса (32 МПа).
С: Стыковое исполнение монтажной поверхности.
3: Конфигурация с электромагнитной разгрузкой (нормально-разгруженный).
Р: Регулировочный орган в виде рукоятки.
1: Диапазон настройки давления до 10 МПа.
110: Напряжение цепи управления 110В AC.
