Техническое описание гидроклапана МКПВ-10/3С3Р1.220

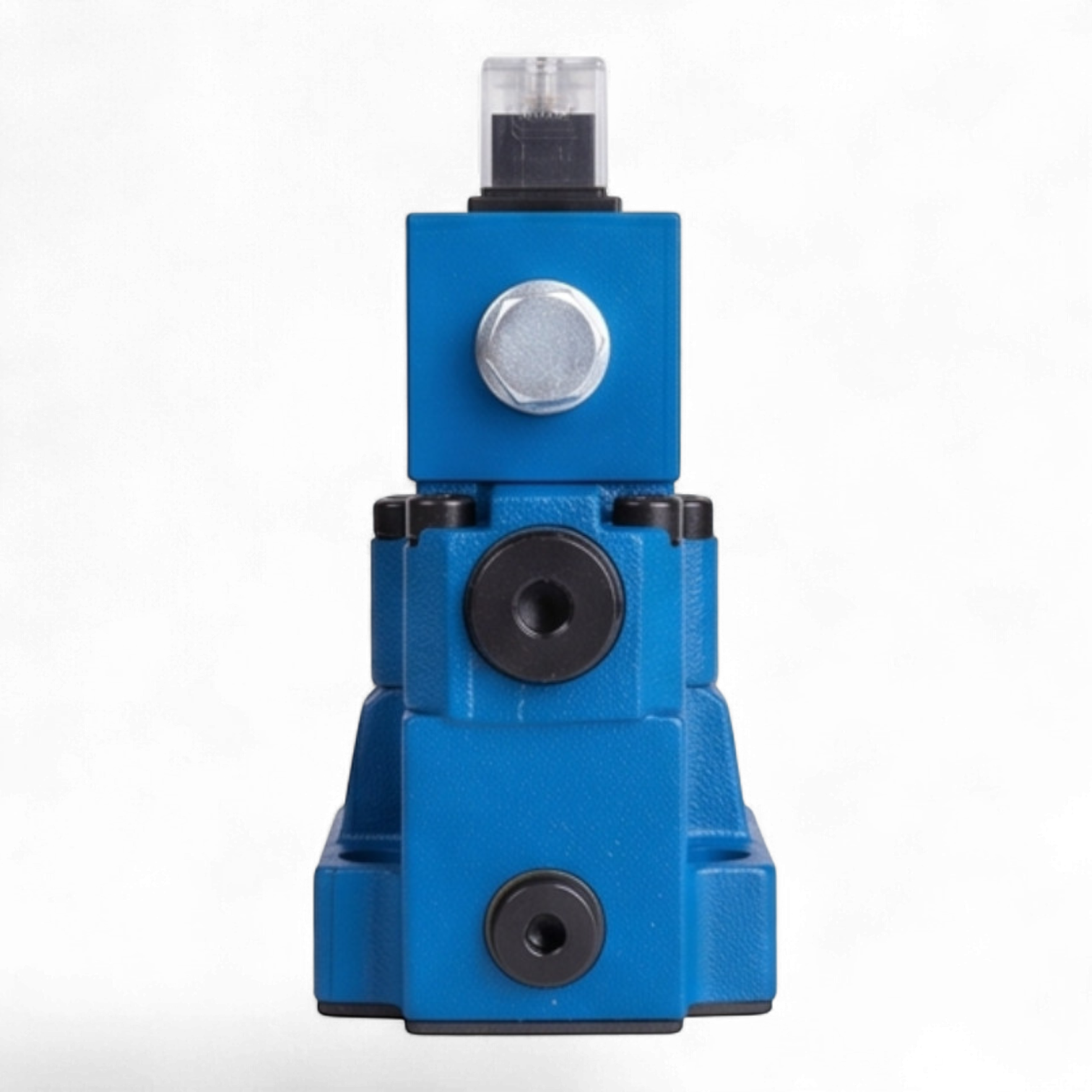

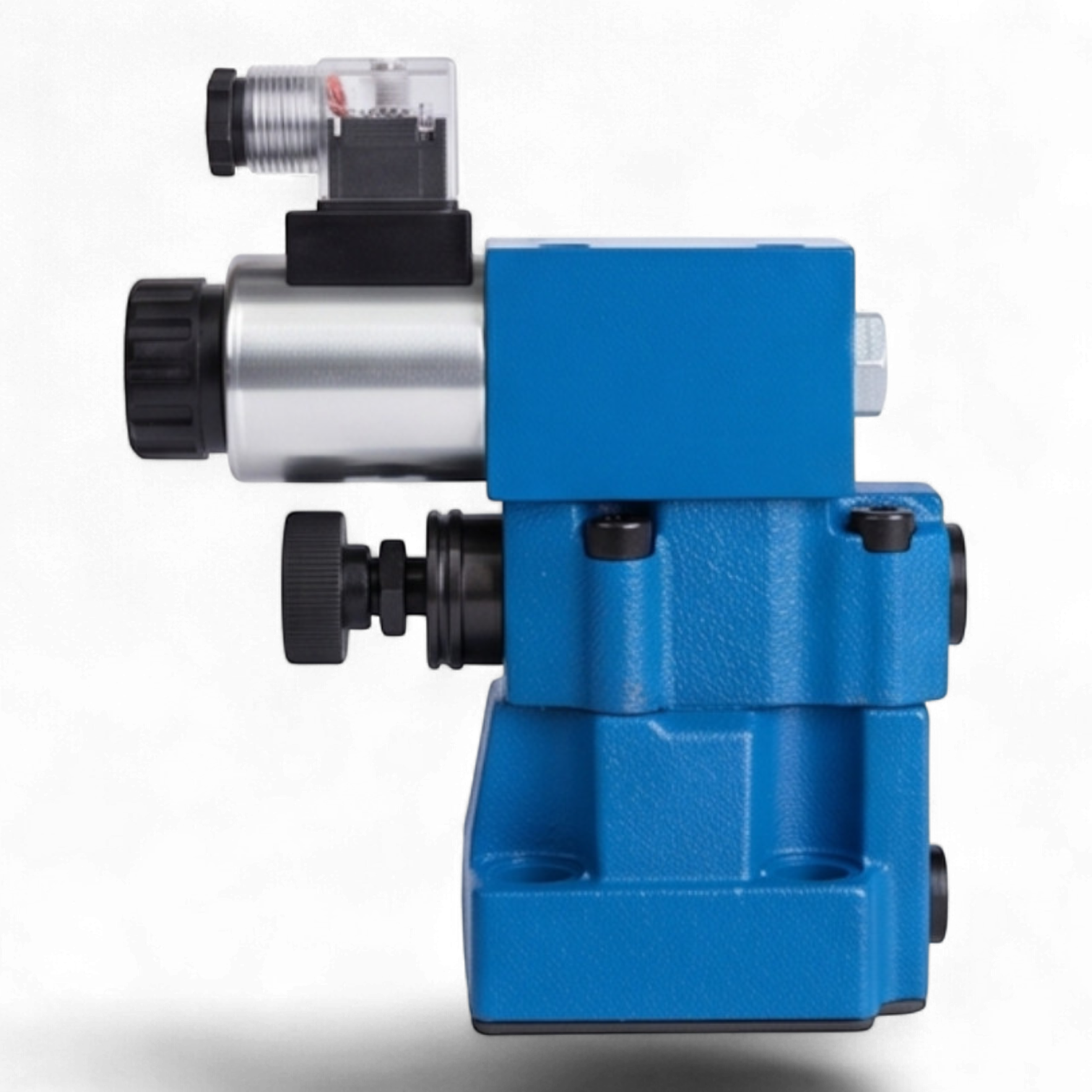

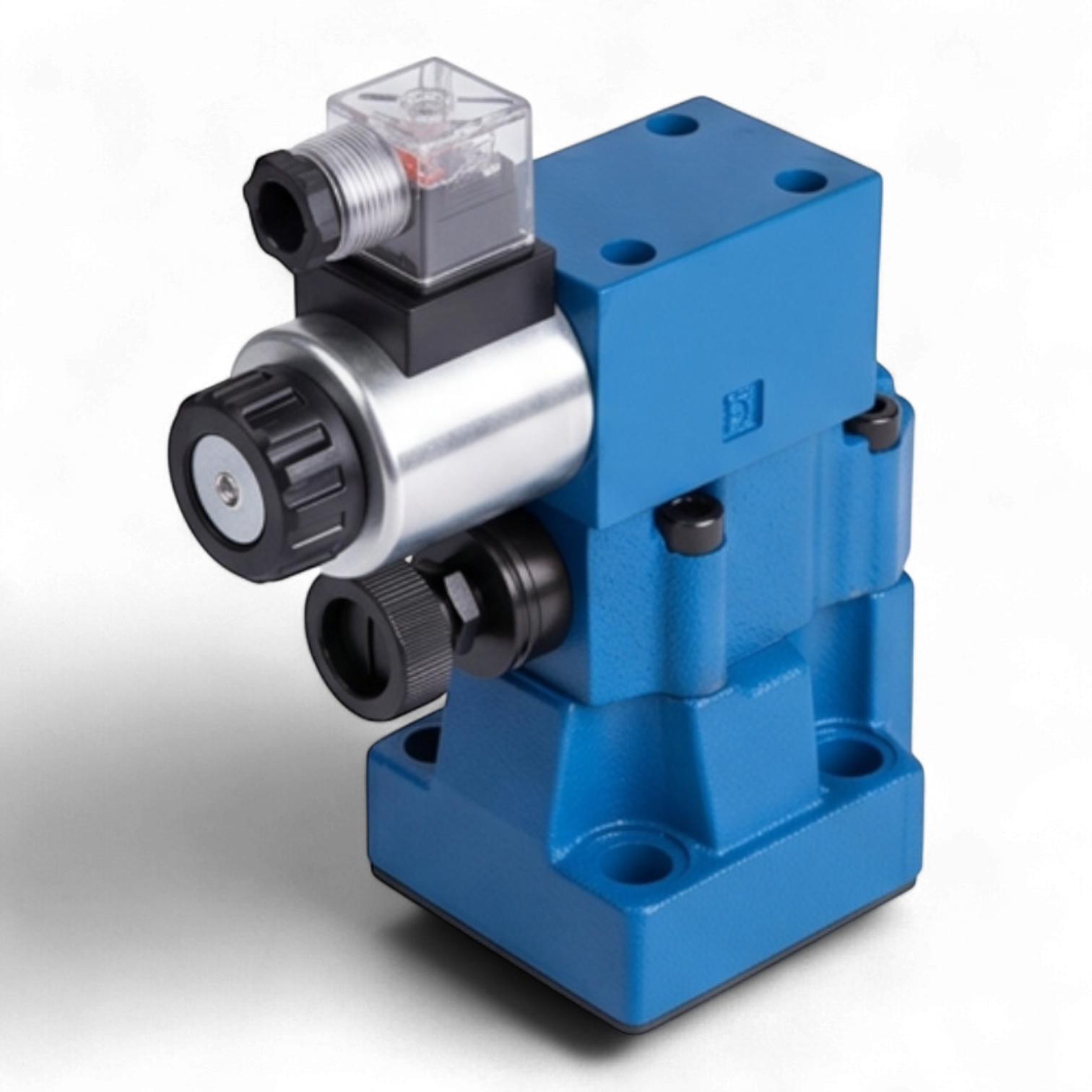

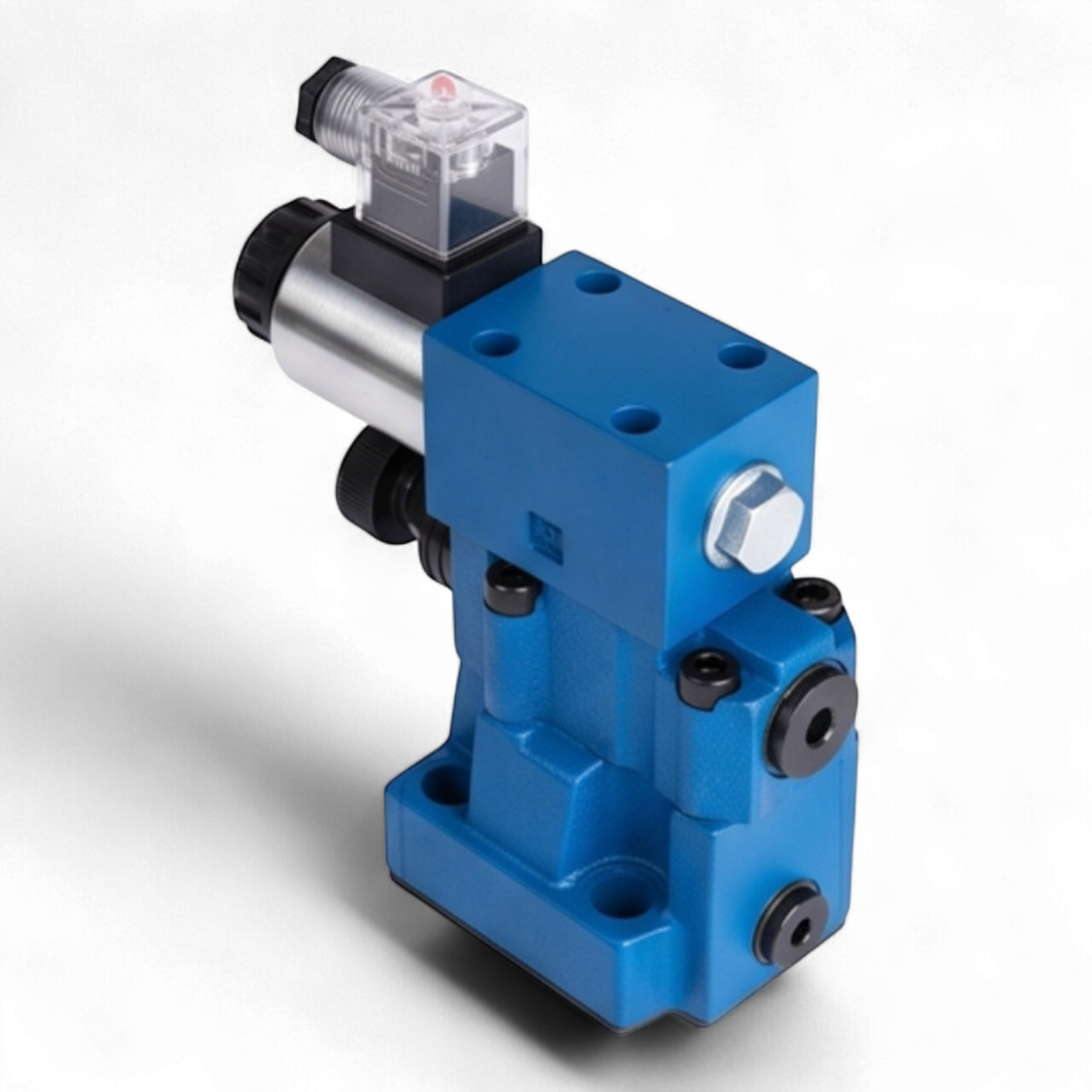

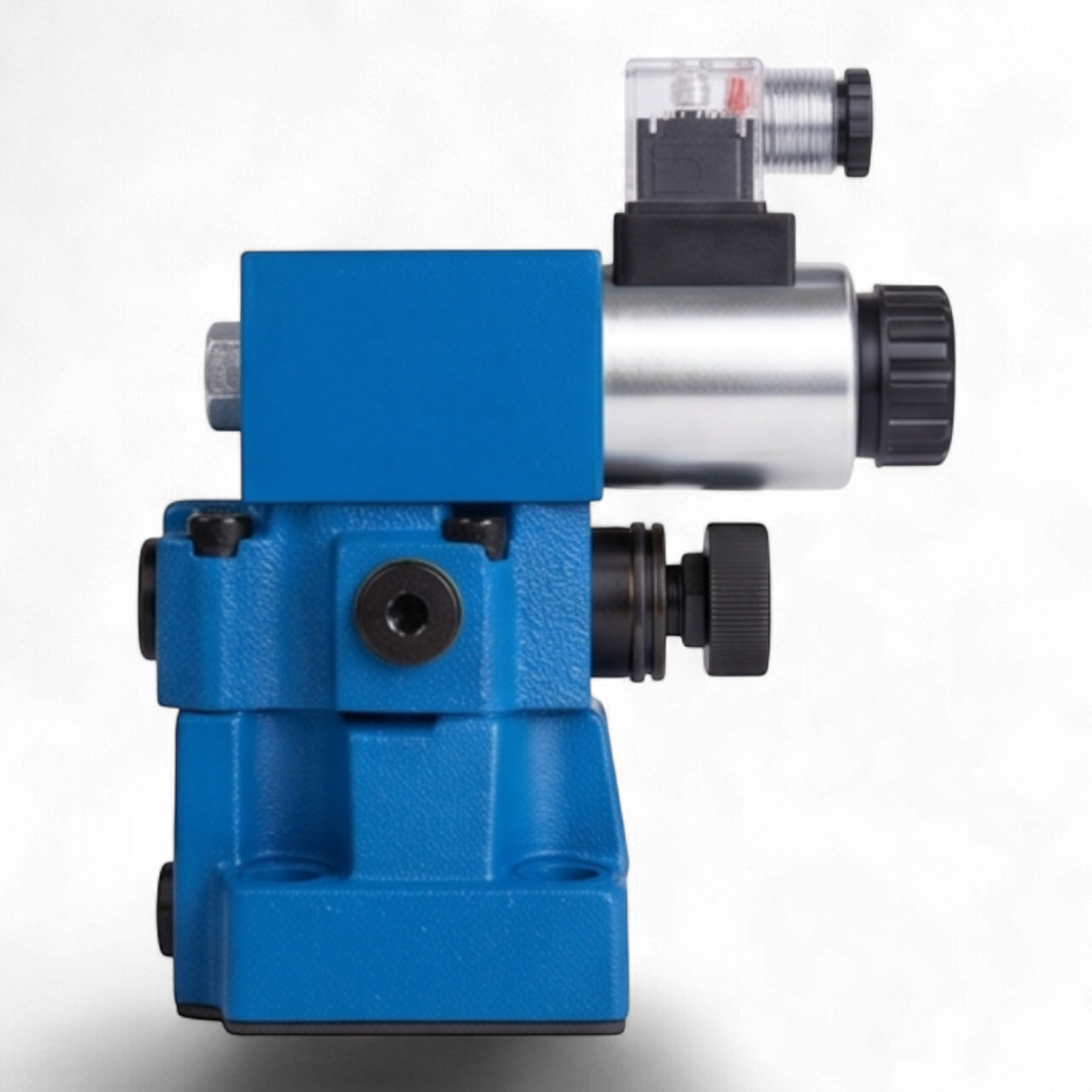

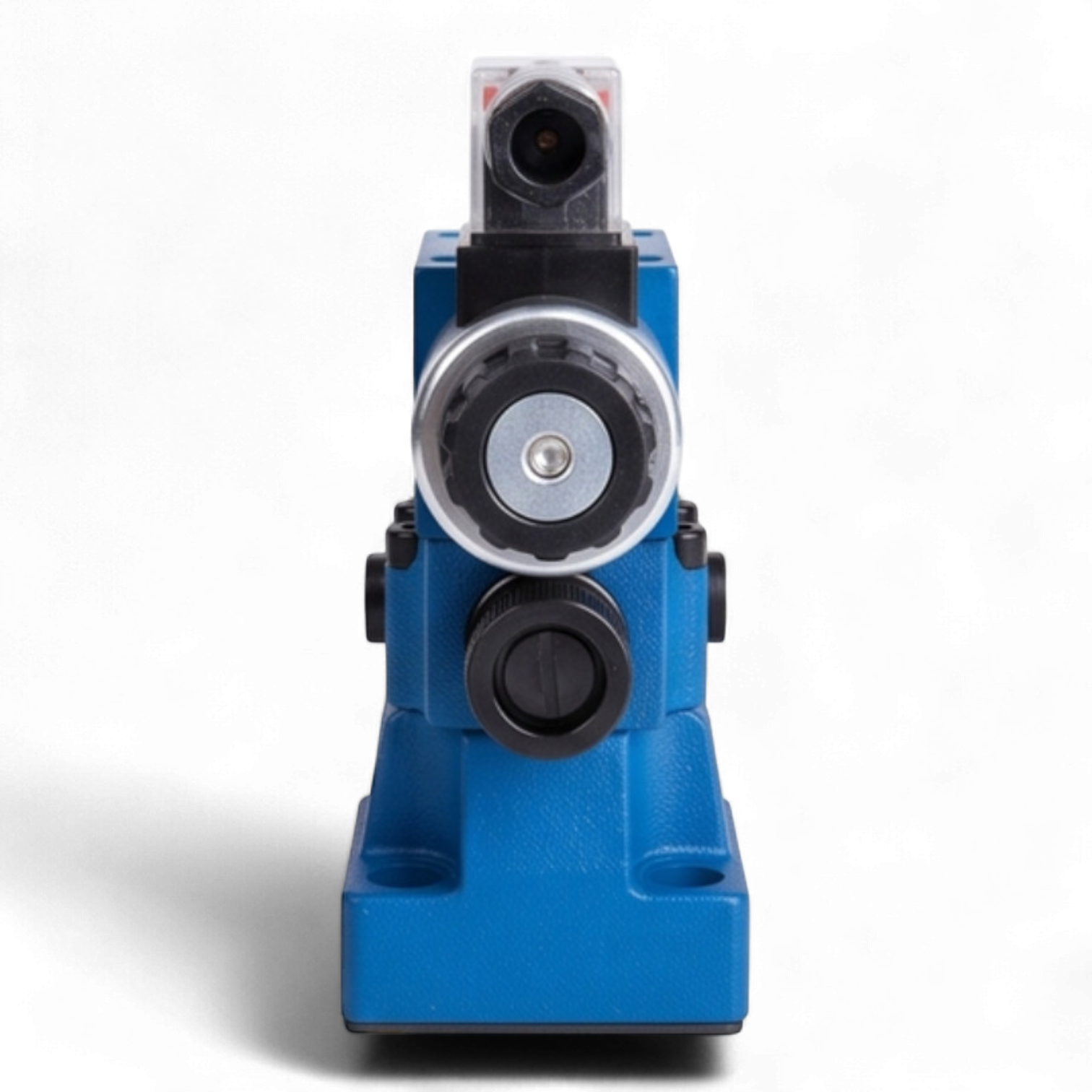

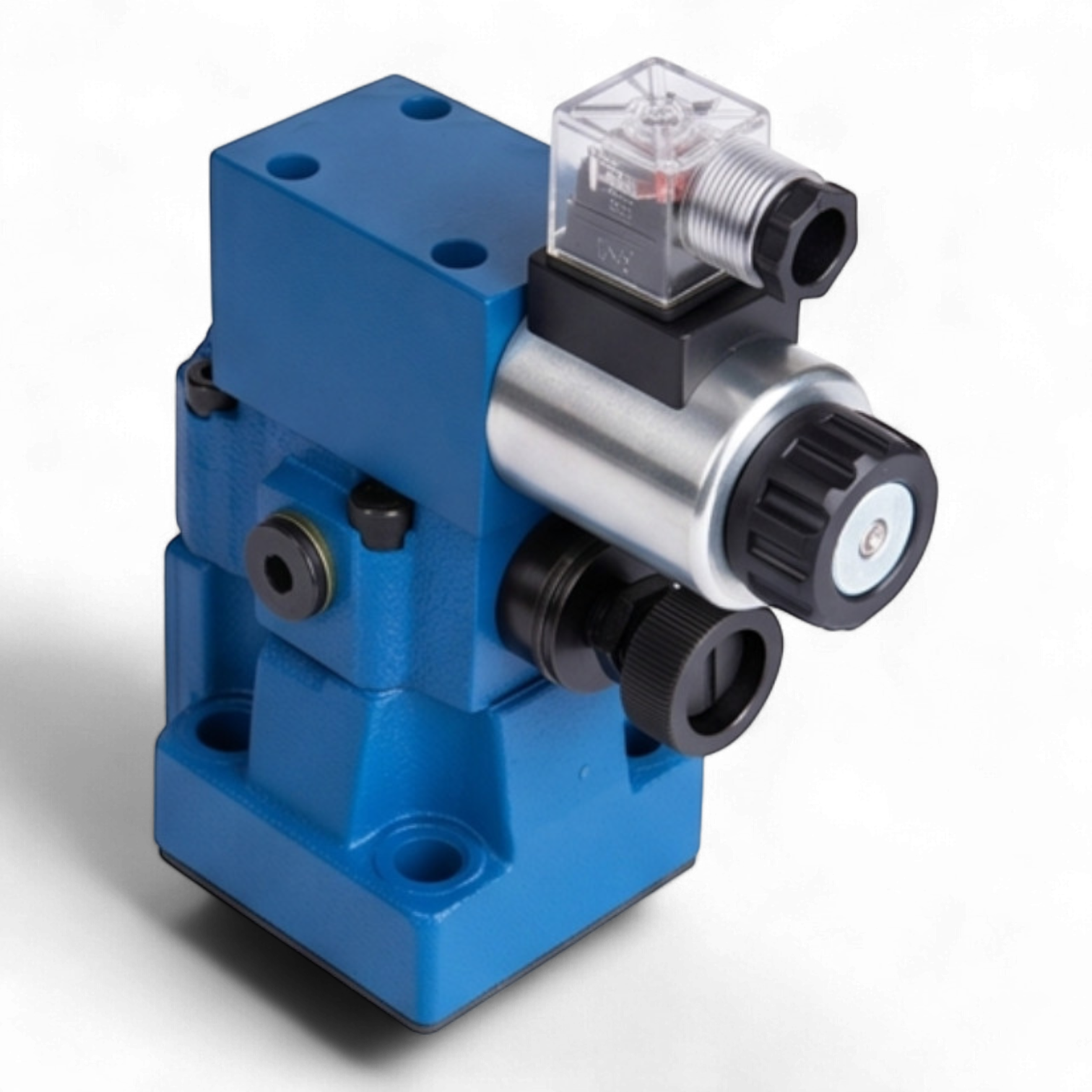

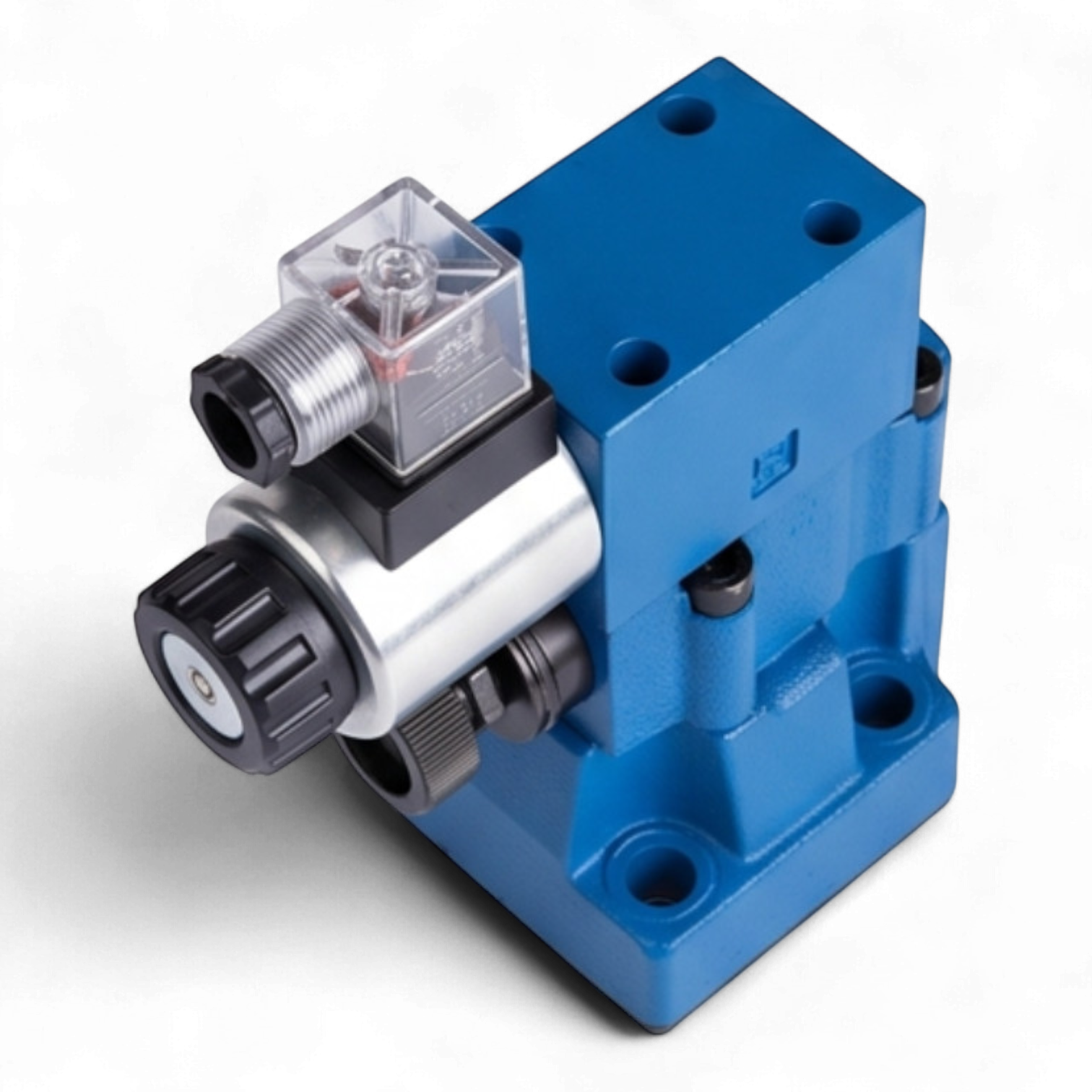

Гидроклапан предохранительный МКПВ-10/3С3Р1.220 представляет собой аппарат непрямого действия стыкового исполнения, соответствующий международному стандарту ISO 6264. Данное гидравлическое устройство предназначено для ограничения давления в гидросистемах, предохранения их от перегрузок сверх установленного лимита, а также для обеспечения дистанционной разгрузки системы через электромагнитное управление.
Конструктивные параметры и функционал
Аппарат выполнен в модульном исполнении для плитного монтажа (типоразмер CETOP R06). Интегрированный пилотный клапан серии ВЕ6.574А.В220 обеспечивает электромагнитное управление разгрузкой. Модификация характеризуется нормально-разгруженным состоянием: при отсутствии напряжения на катушке электромагнита рабочая жидкость направляется в сливную магистраль при минимальном перепаде давления. Настройка давления срабатывания осуществляется вручную при помощи регулировочной рукоятки.
Основные технические характеристики
- Условный проход (DN): 10 мм
- Пропускная способность (номинальный расход): 80 л/мин
- Максимальное давление на входе: 32 МПа (320 бар)
- Диапазон регулировки давления: от 0,5 до 12,5 МПа (5 – 125 бар)
- Уставка номинального давления: 10 МПа (100 бар)
- Параметры электропитания пилота: AC 220-230В / 50Гц
- Степень защиты оболочки электромагнита: IP65 по ГОСТ 14254
- Рекомендуемая кинематическая вязкость рабочей среды: 10 – 400 сСт
Эксплуатация клапана допускается на очищенных минеральных маслах с тонкостью фильтрации не хуже 25 мкм. Стыковой монтаж обеспечивает высокую ремонтопригодность и компактность гидравлического узла.
