Техническая спецификация гидроклапана МКПВ-10/3С3Р2.110

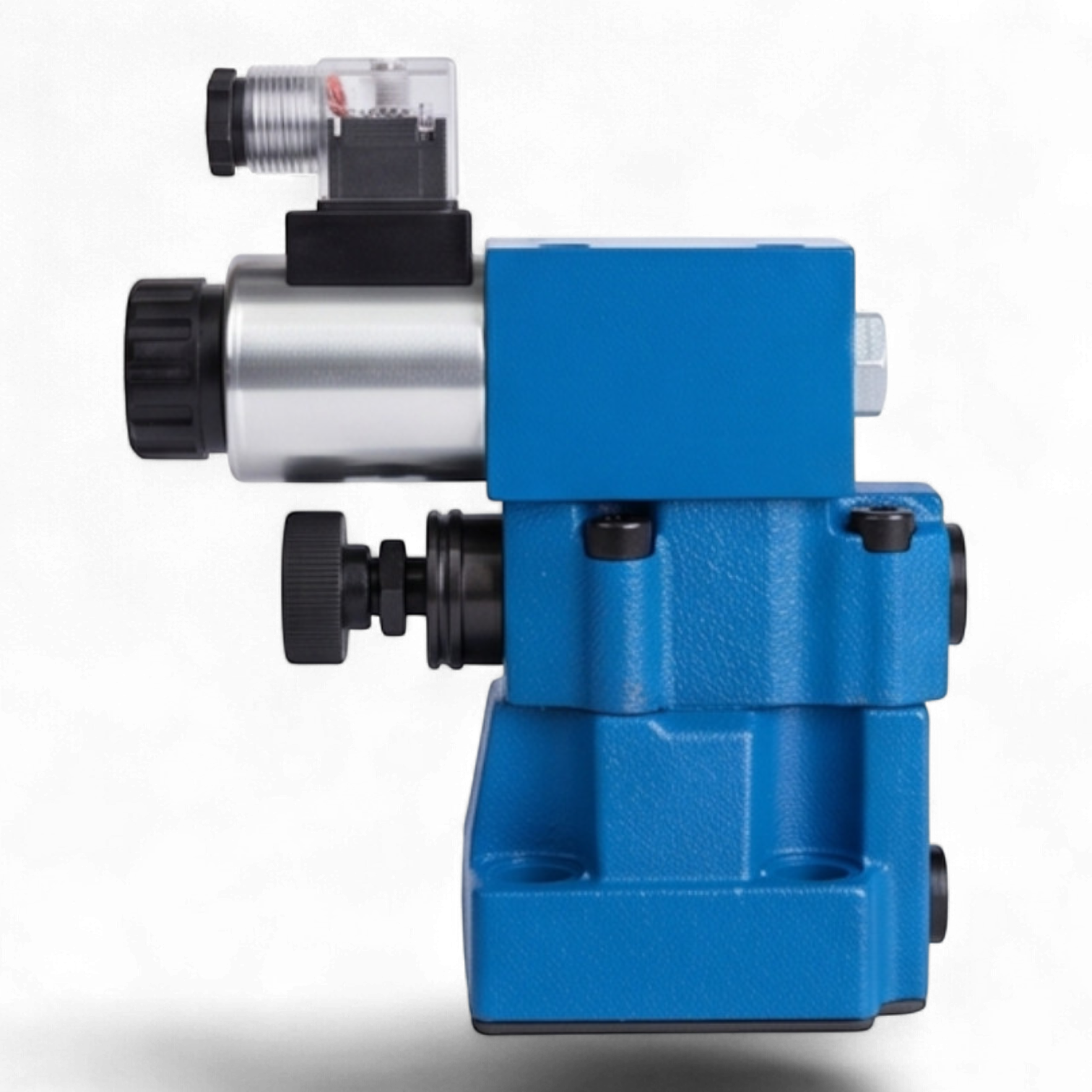

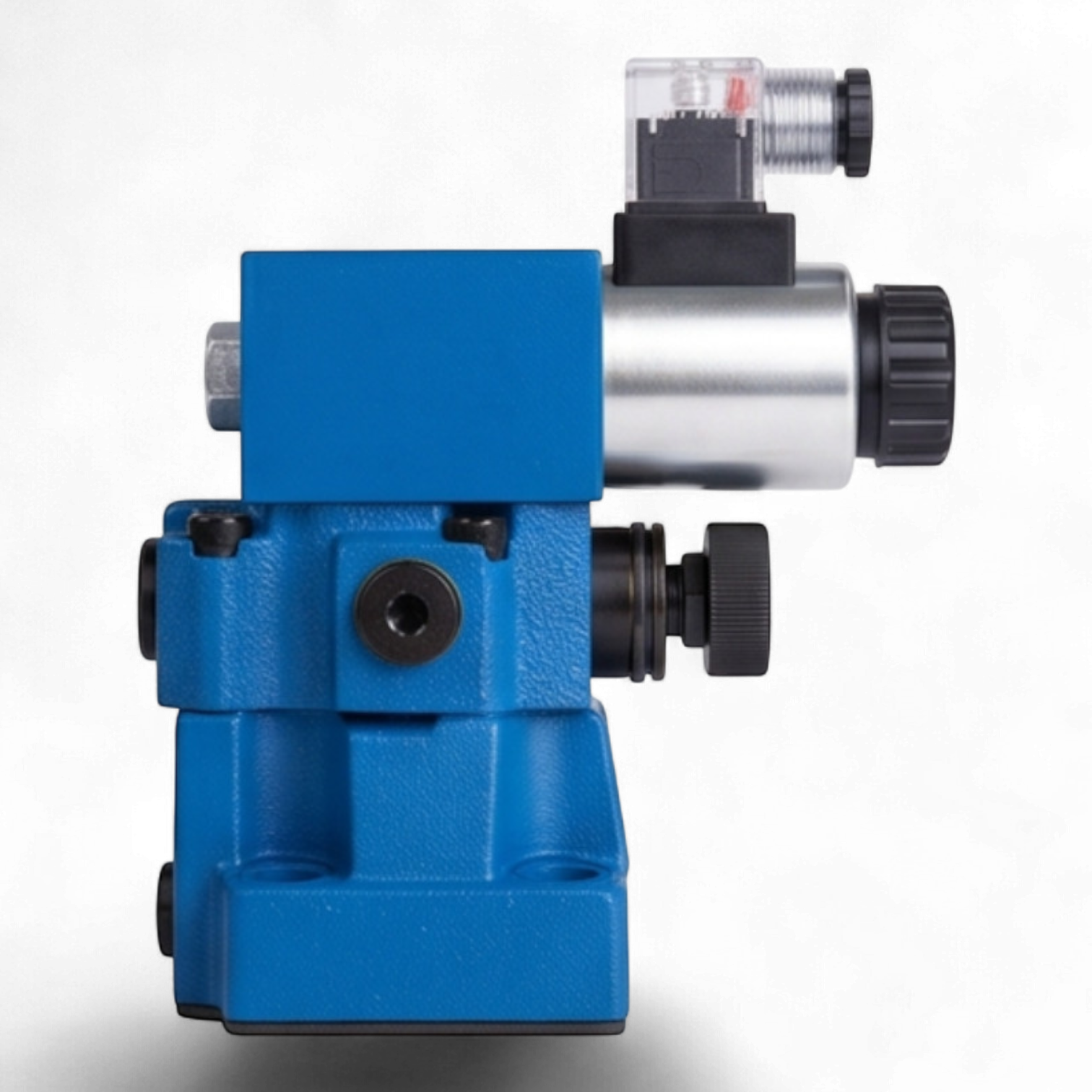

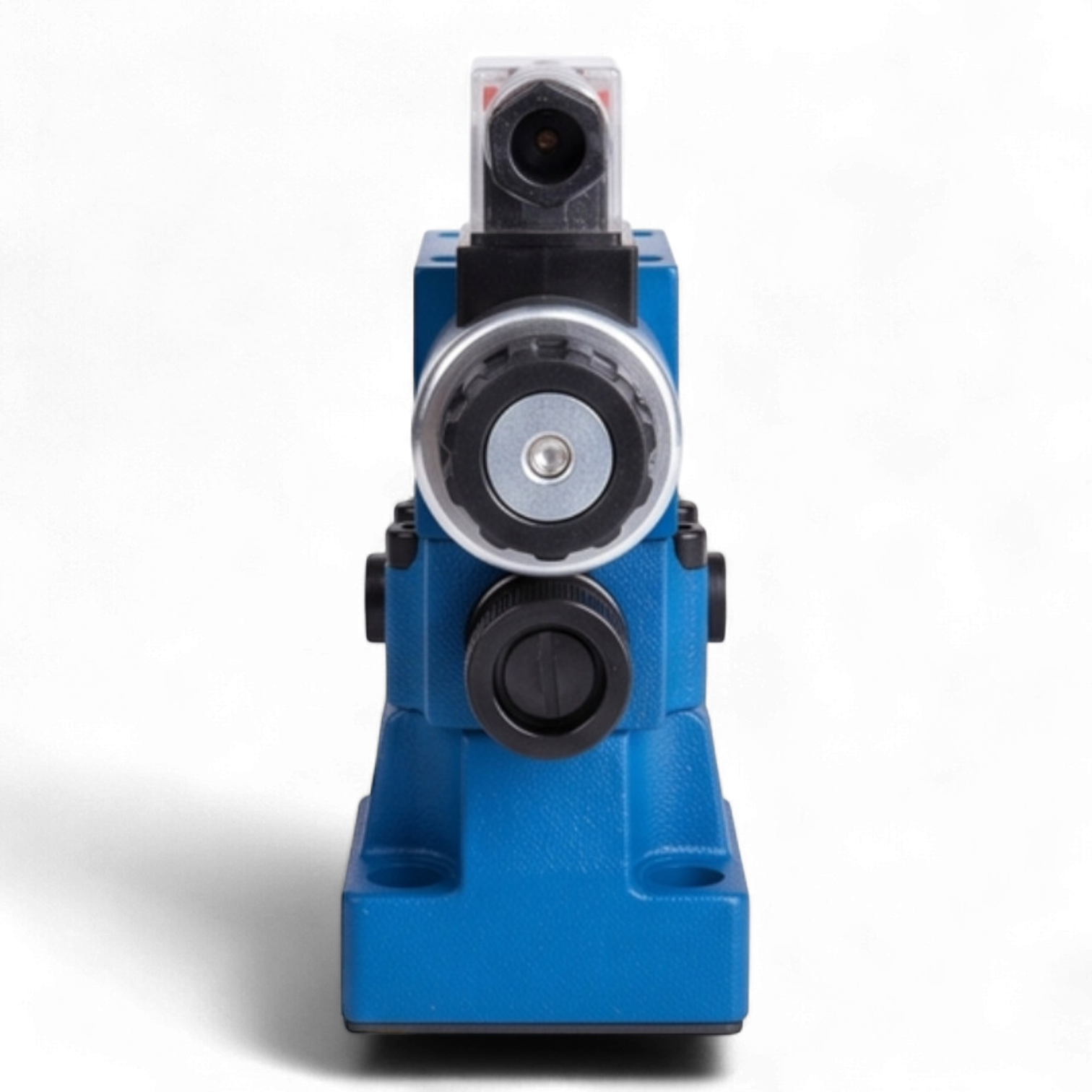

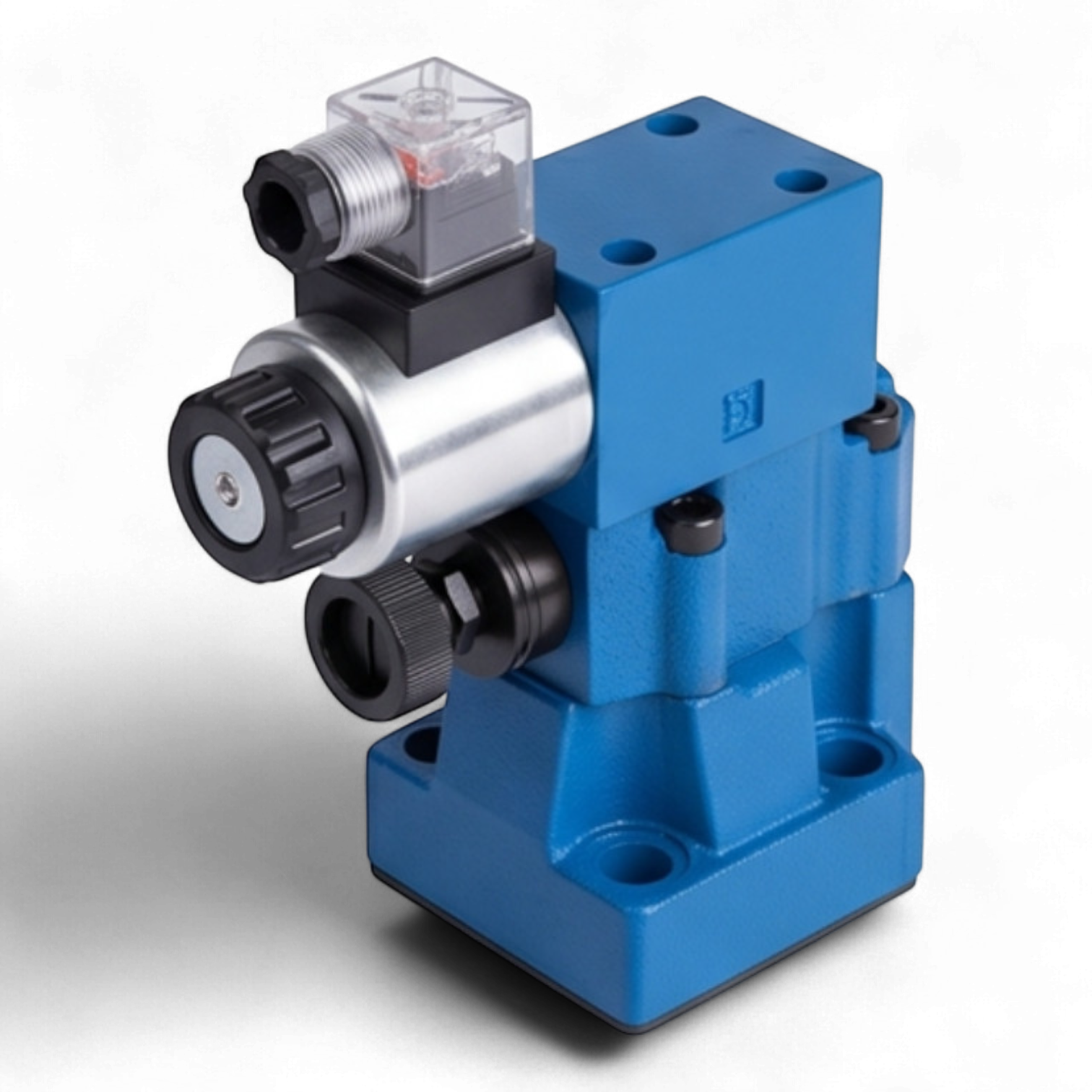

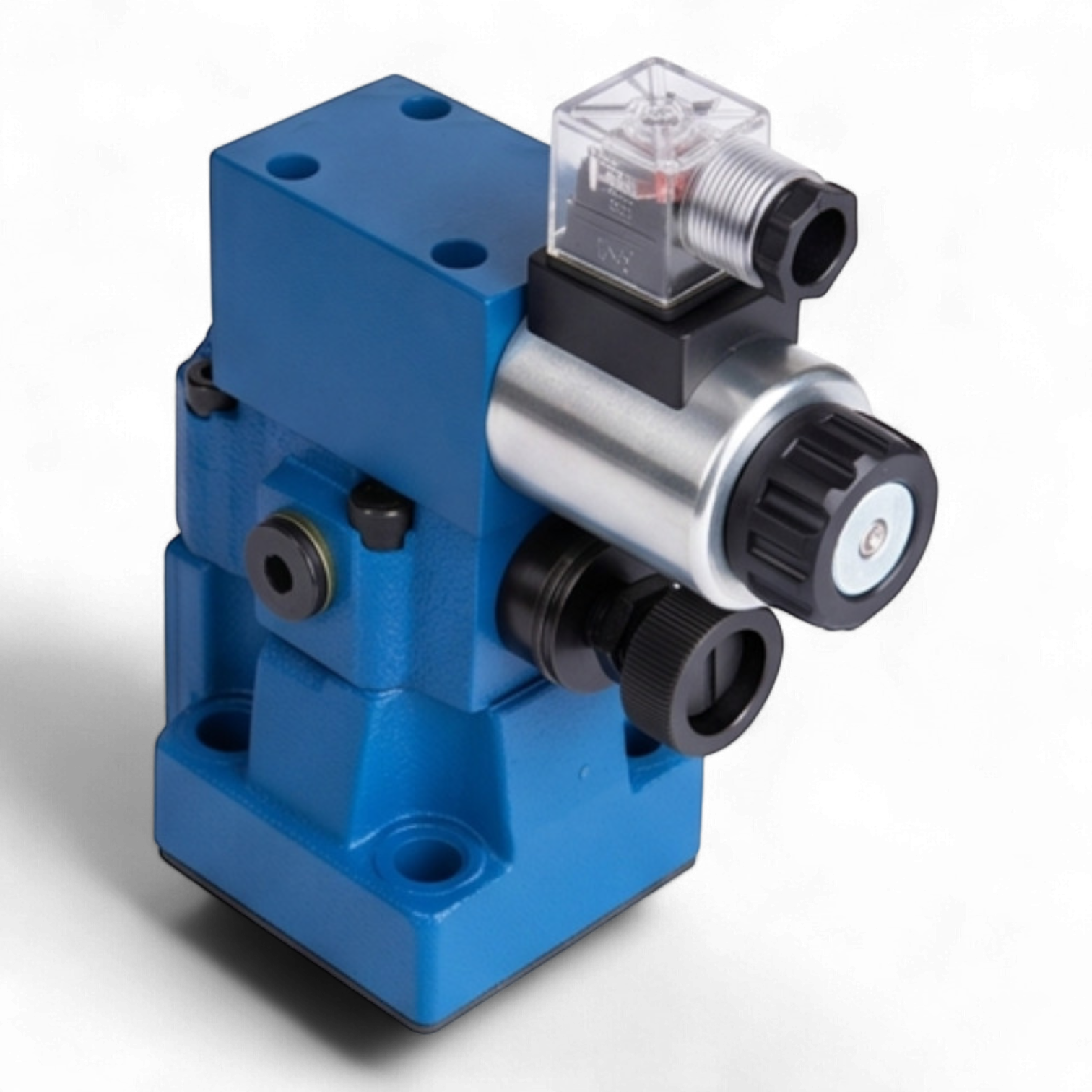

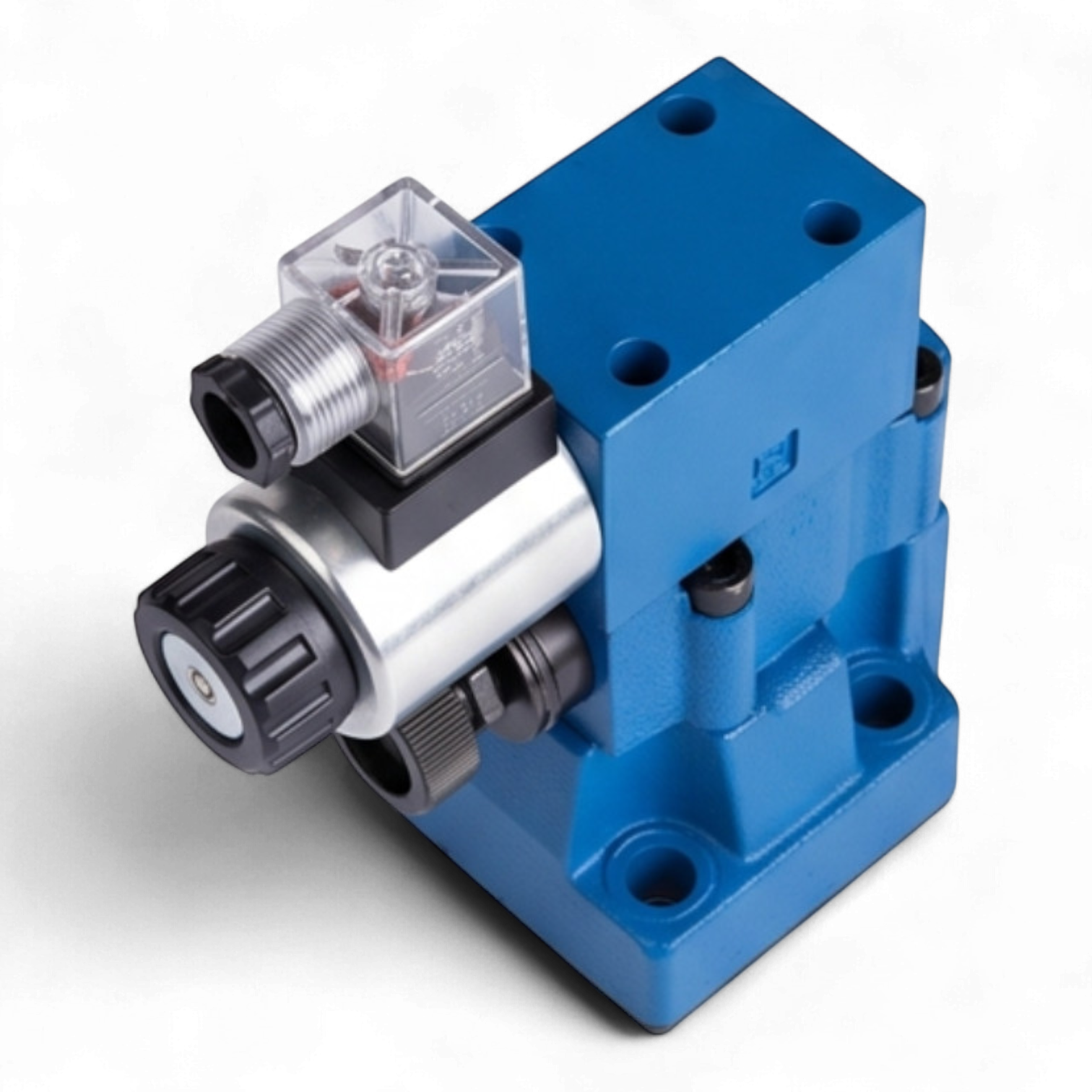

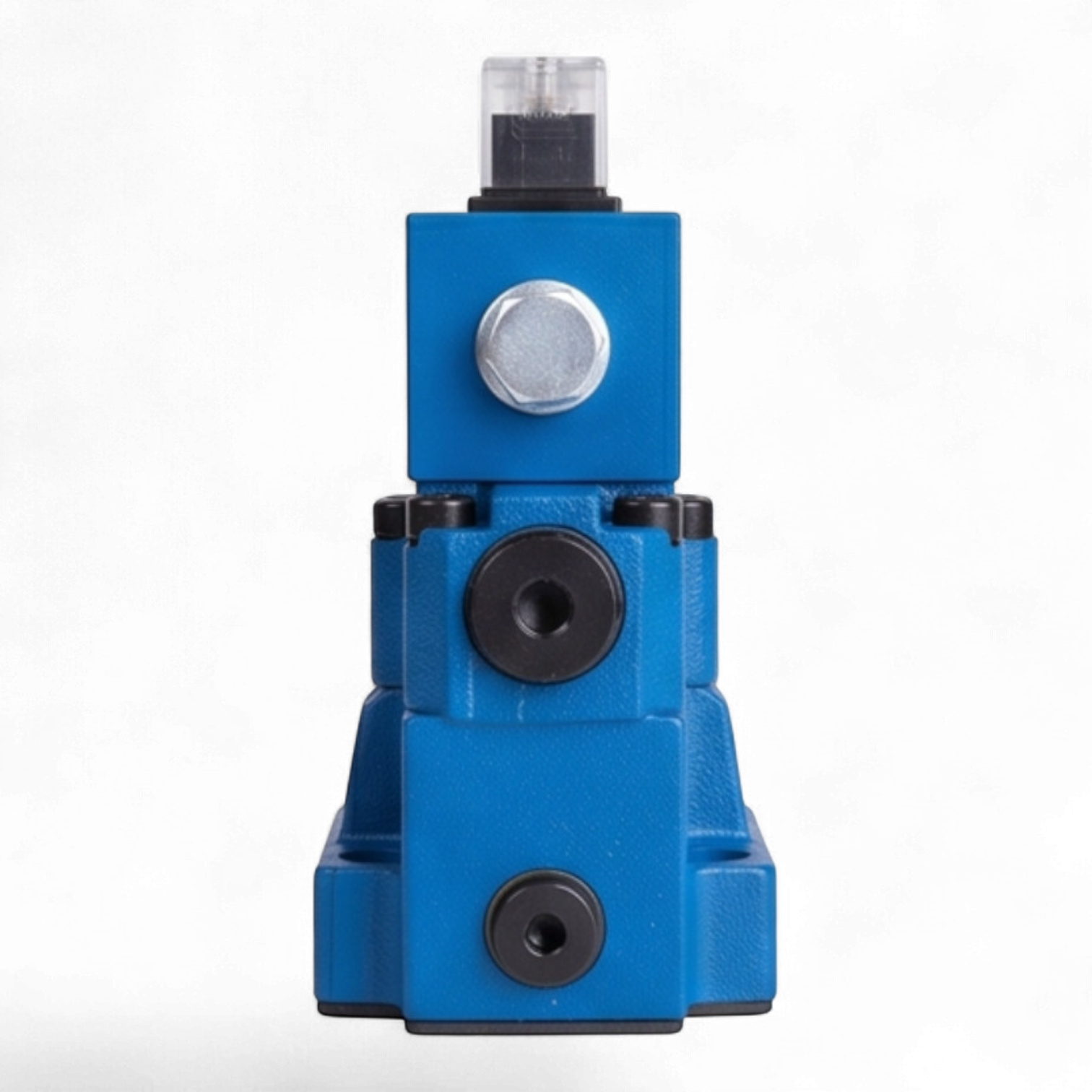

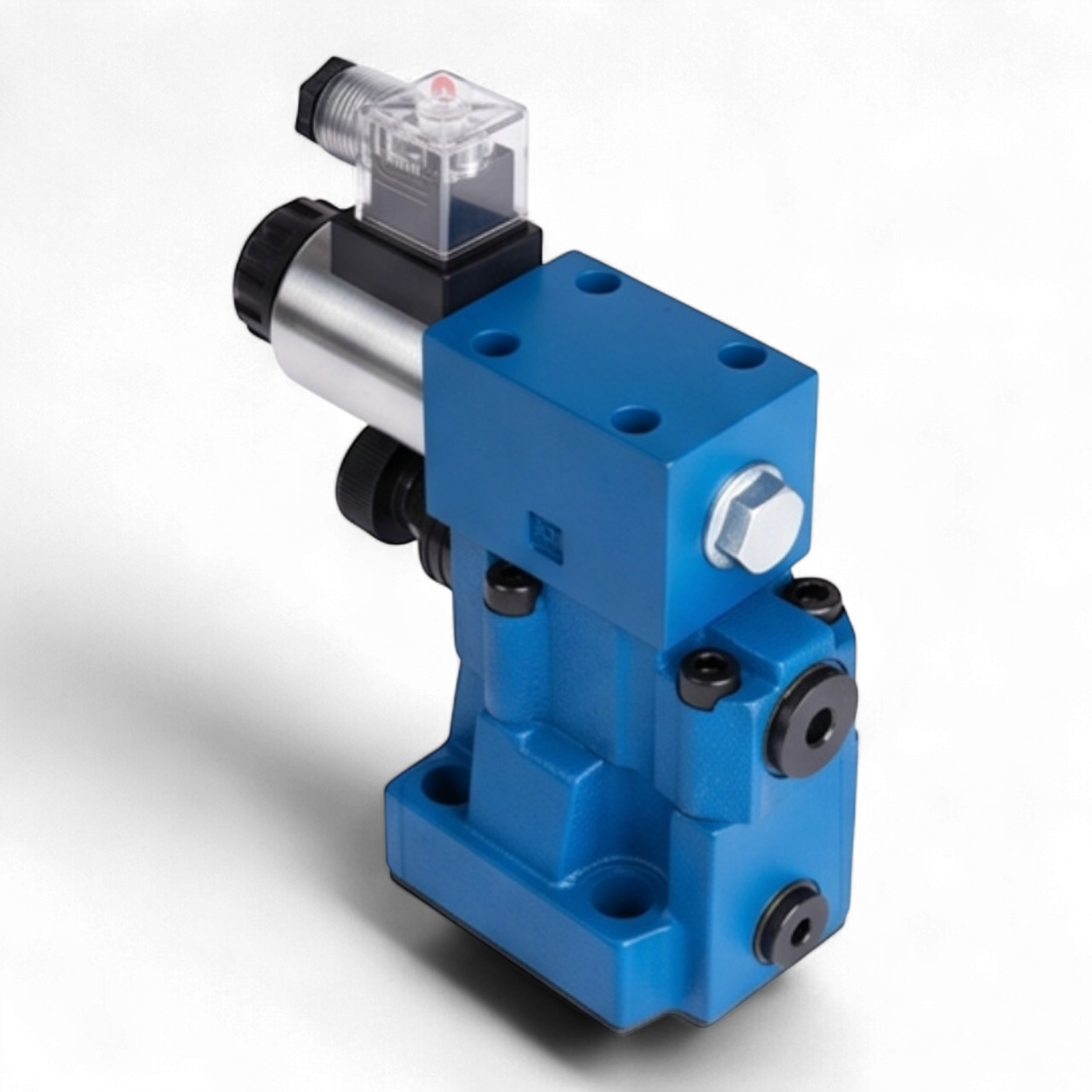

Гидроклапан предохранительный МКПВ-10/3С3Р2.110 представляет собой гидравлический аппарат непрямого действия со стыковым типом монтажа, соответствующий стандарту ISO 6264 (типоразмер CETOP R06). Данное устройство интегрируется в гидравлические системы для прецизионного ограничения давления, защиты контуров от механических перегрузок и реализации функции дистанционной электромагнитной разгрузки системы.
Основные технические параметры:
- Условный проход (DN): 10 мм
- Номинальная пропускная способность: 80 л/мин
- Максимальное рабочее давление: 320 бар (32 МПа)
- Диапазон регулирования давления срабатывания: 20–250 бар (2.0–25.0 МПа)
- Предустановленное давление настройки: 200 бар
- Функциональный режим разгрузки: Нормально-разгруженный (сброс давления при отсутствии питания на соленоиде)
- Управление пилотным каскадом: Электромагнитное, на базе распределителя ВЕ6.574А
- Параметры электромагнитного привода: Переменный ток (AC) 110В / 50Гц
- Класс пылевлагозащиты: IP65
- Кинематическая вязкость рабочей среды: 10–400 сСт
Конструктивные и эксплуатационные характеристики:
Аппарат оснащен механическим регулятором (рукоятка) для ручной установки порога срабатывания предохранительного механизма. Стыковое исполнение корпуса минимизирует габариты гидроблока и упрощает регламентные работы, исключая необходимость демонтажа гидравлических линий. Электрическая коммутация реализована через штепсельный разъем стандарта DIN 43650 A, оснащенный LED-индикатором рабочего состояния соленоида.
Расшифровка номенклатурного обозначения:
- МКПВ — Тип: Предохранительный гидроклапан непрямого действия
- 10 — Условный проход: 10 мм
- 3 — Номинальное давление: 32 МПа
- С — Тип монтажа: Стыковой
- 3 — Режим управления: Электромагнитное, нормально-разгруженный
- Р — Регулировочный элемент: Рукоятка
- 2 — Группа давления настройки: 20 МПа (200 бар)
- 110 — Напряжение питания катушки: 110В AC
