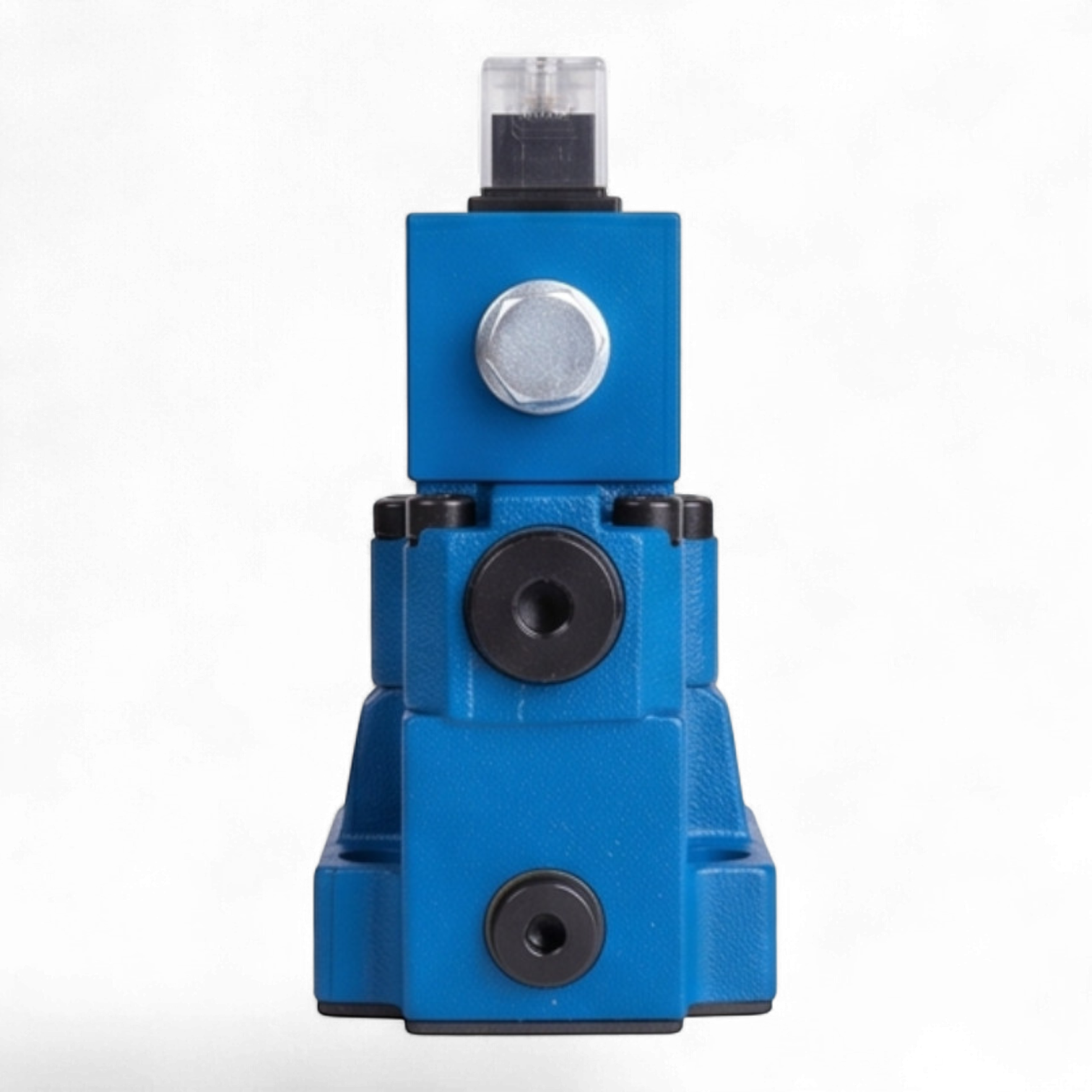

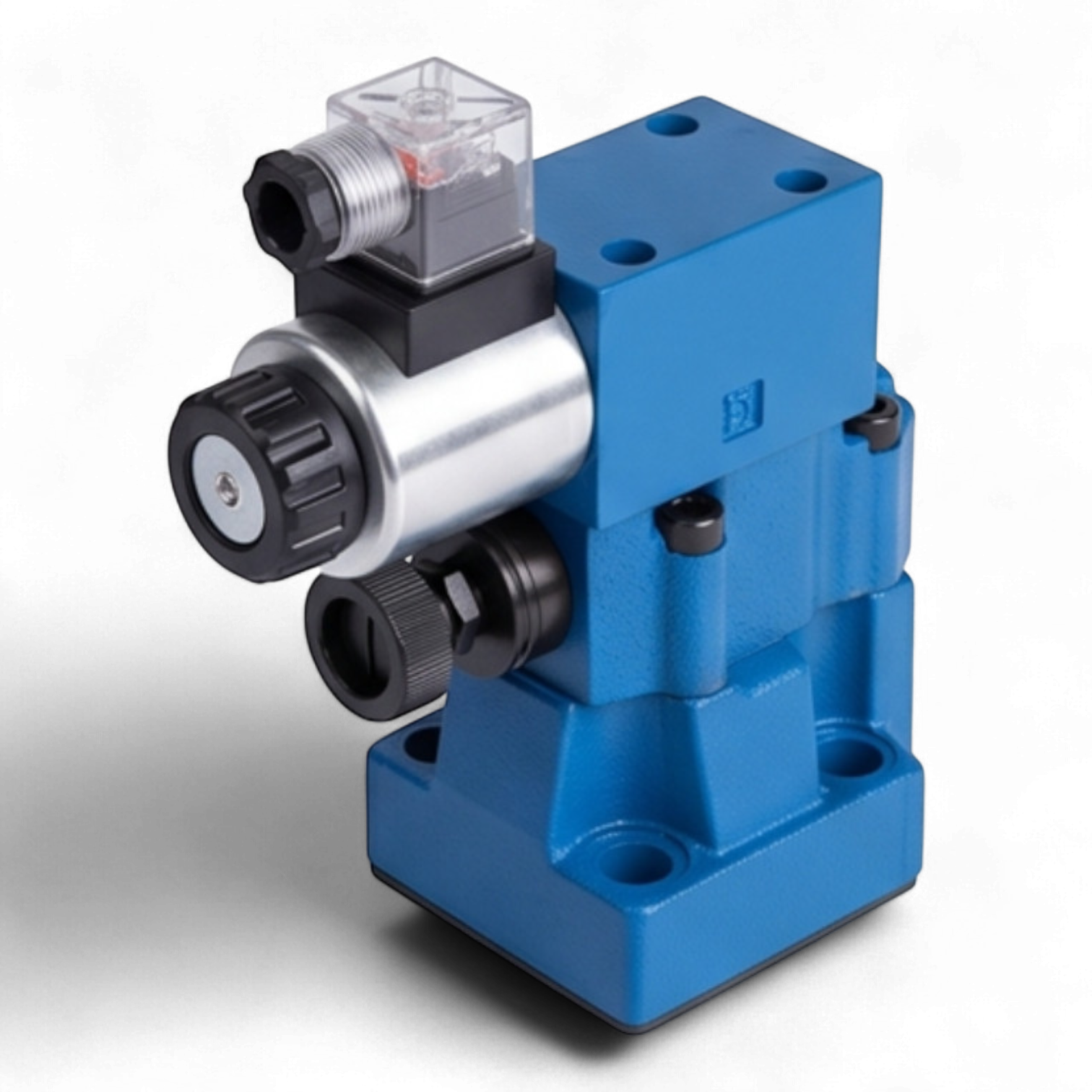

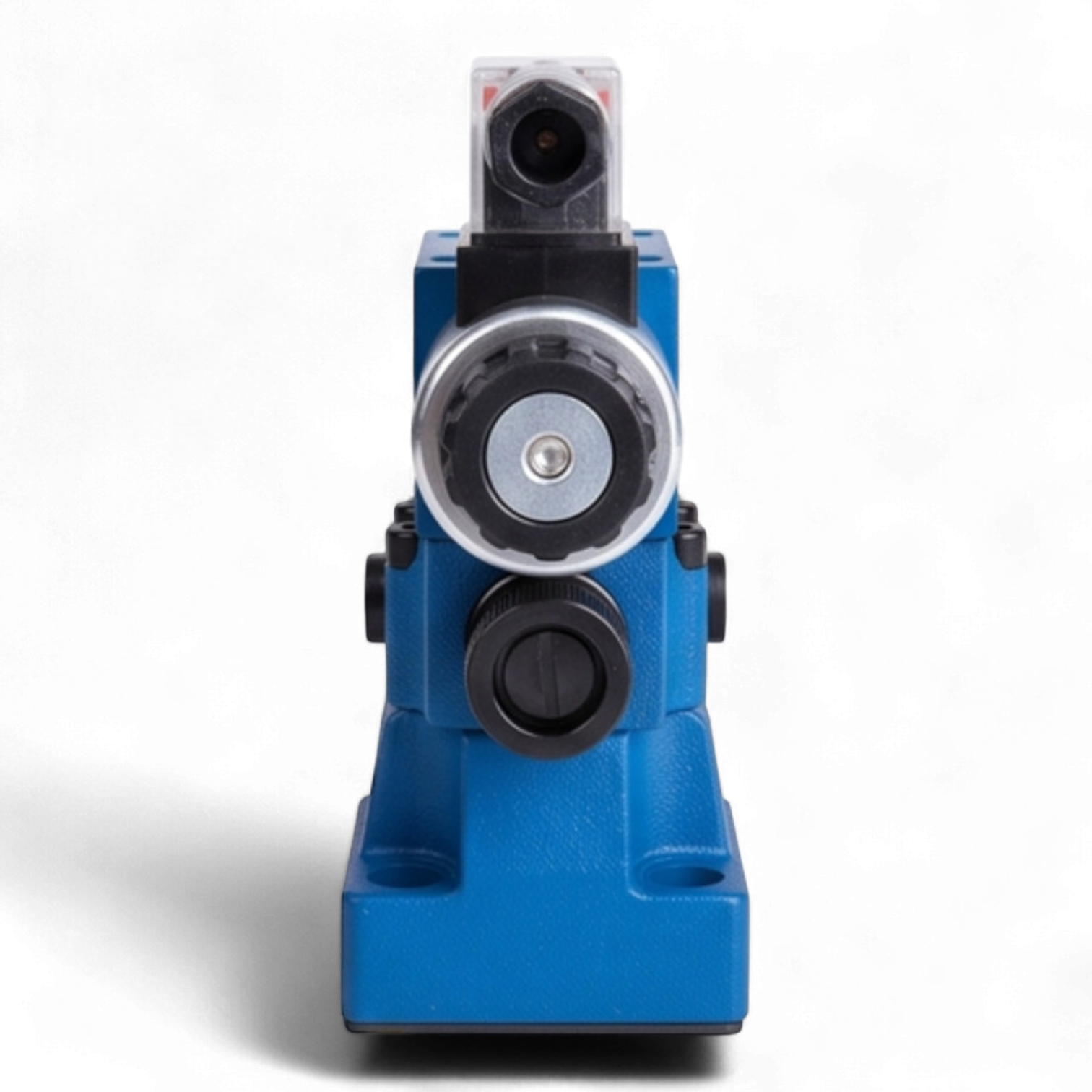

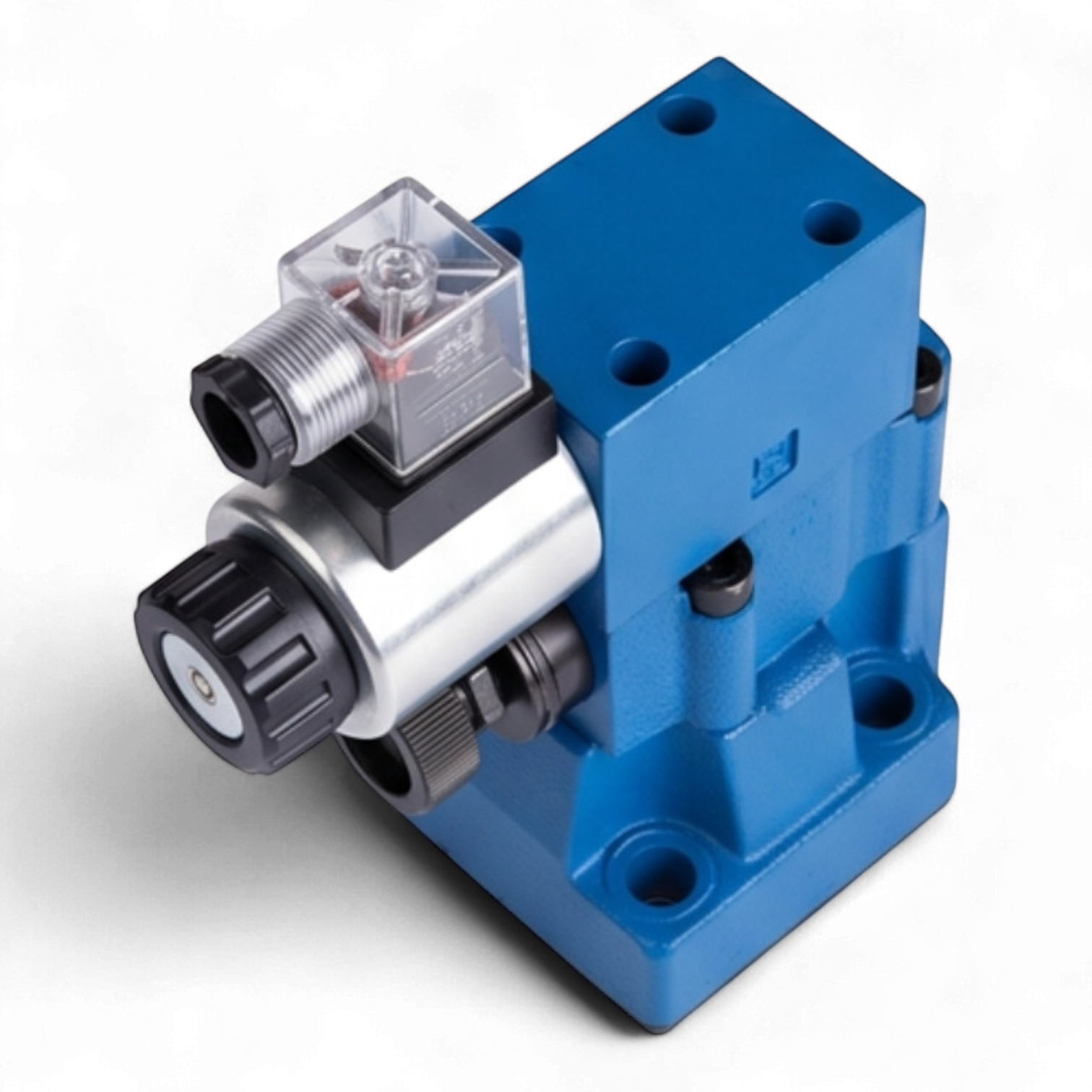

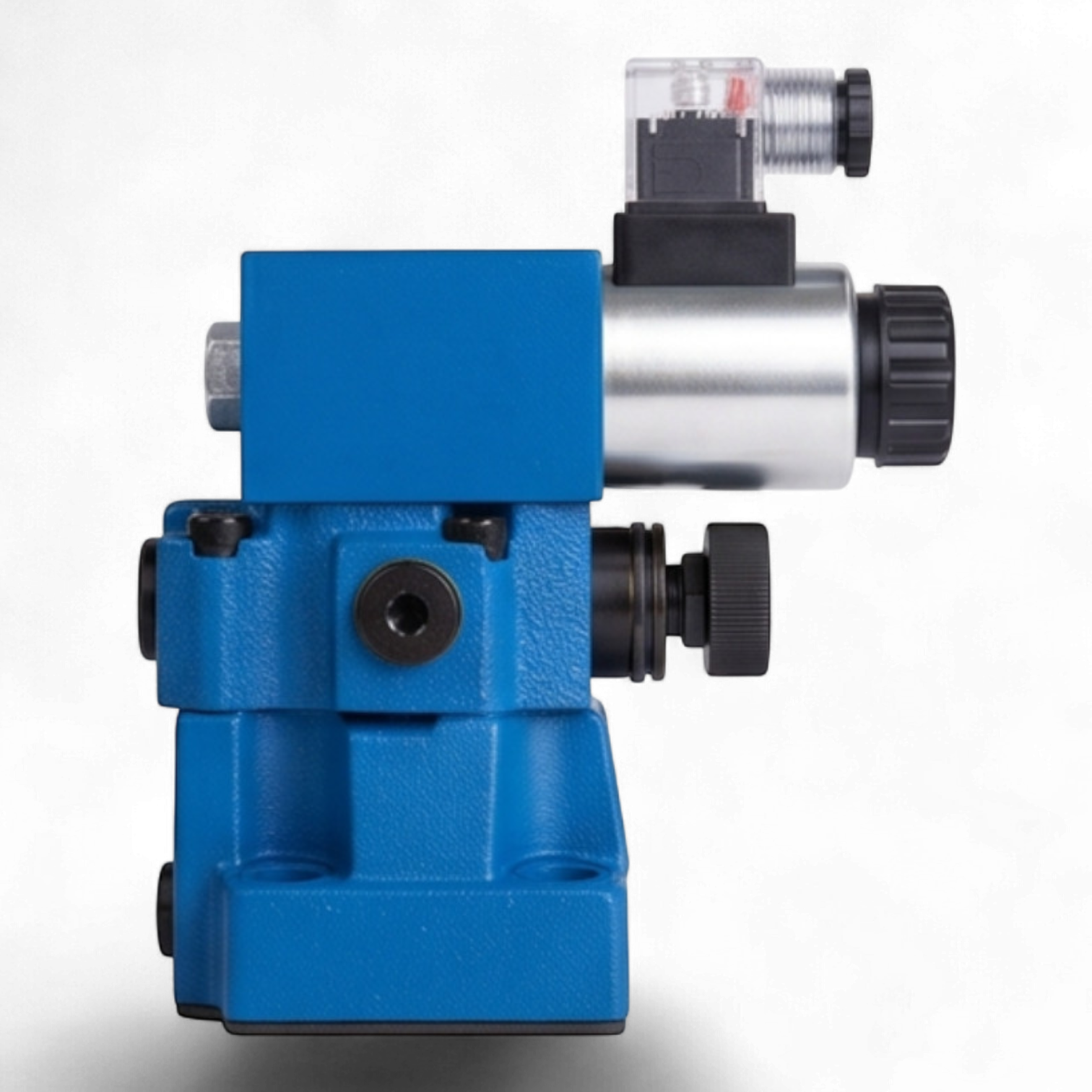

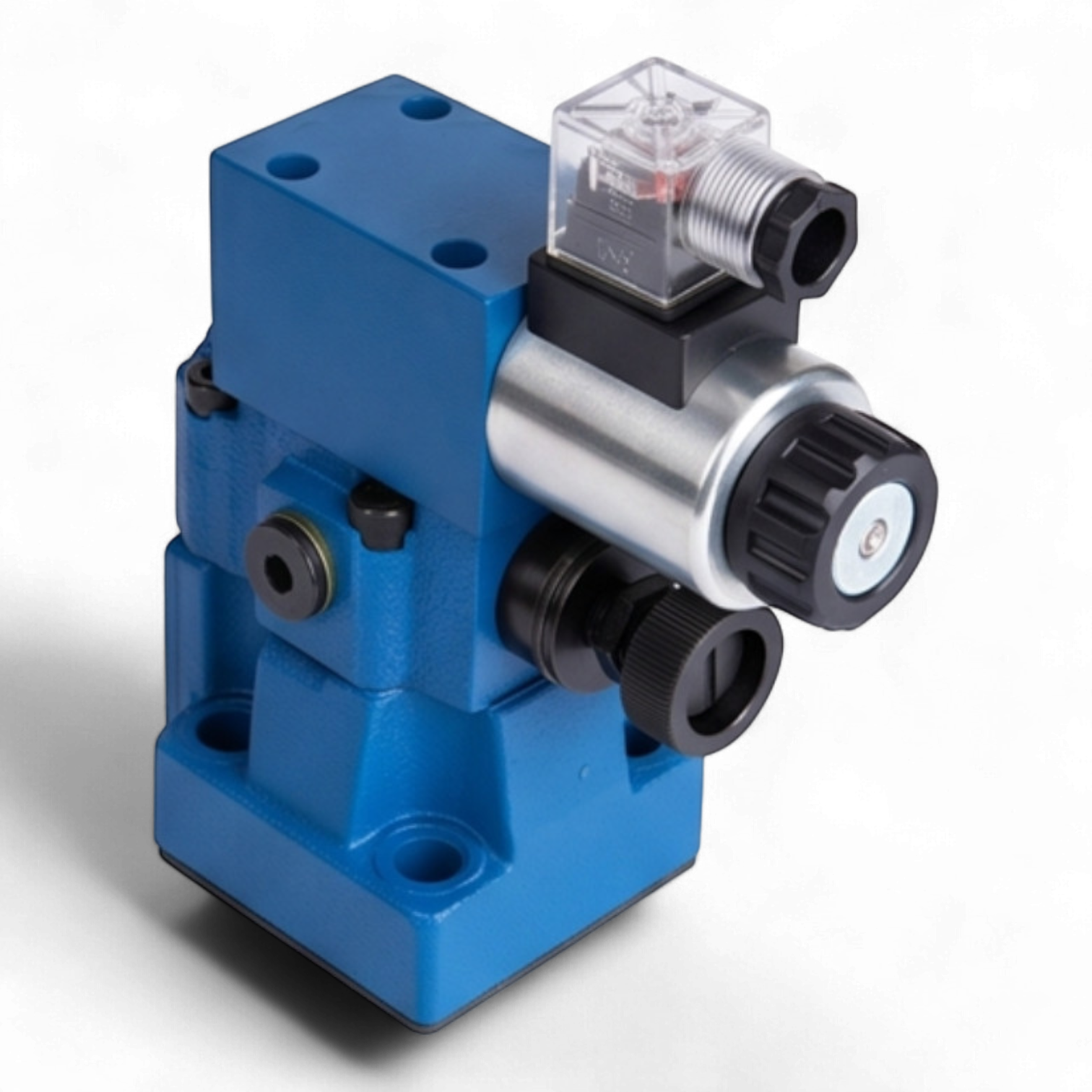

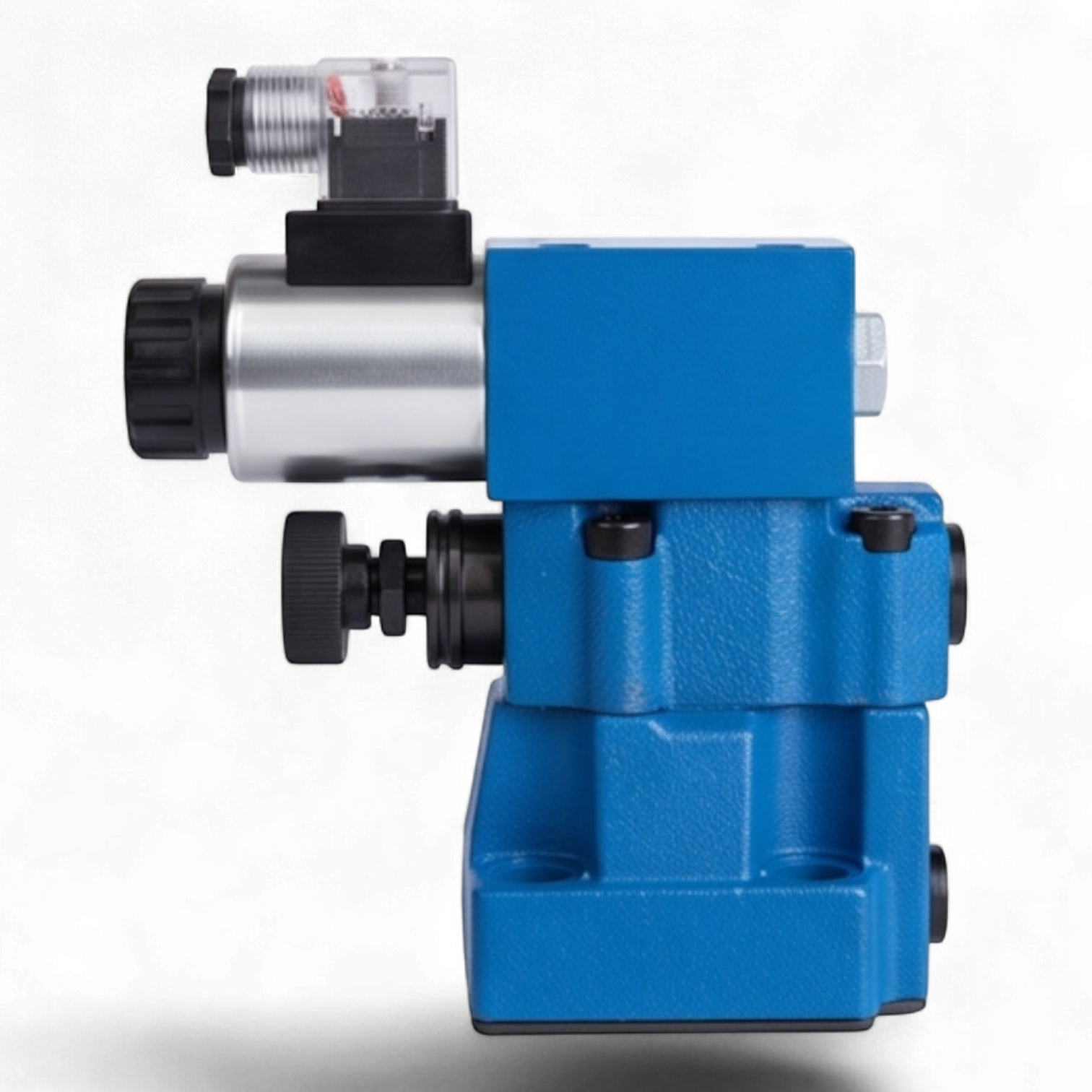

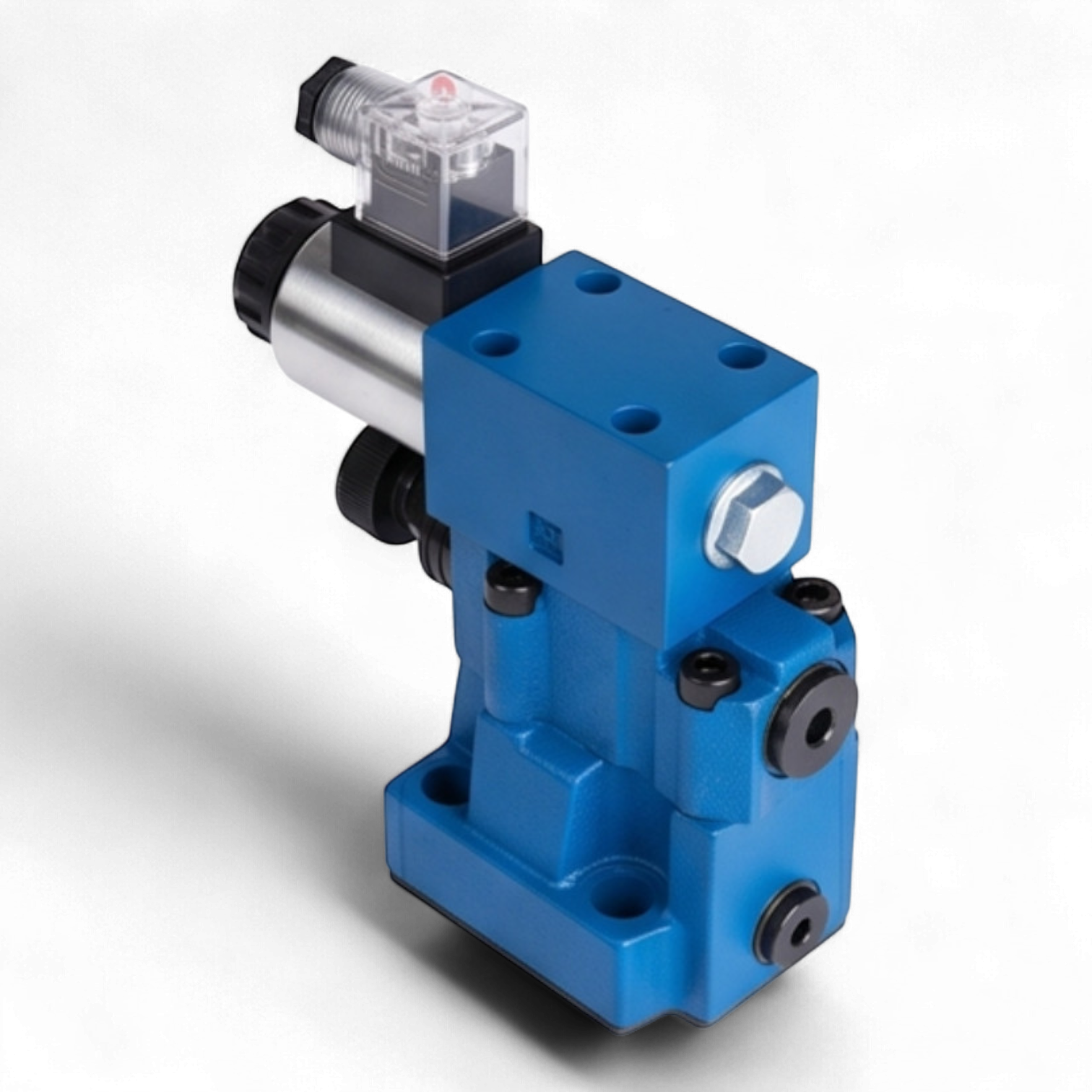

Техническое описание гидроклапана МКПВ-10/3С3Р2.220
Гидроклапан предохранительный МКПВ-10/3С3Р2.220 представляет собой гидравлический аппарат непрямого действия стыкового исполнения. Устройство предназначено для прецизионного поддержания установленного давления в гидросистемах, обеспечения защиты исполнительных механизмов от превышения номинального давления, а также для реализации функции дистанционной разгрузки системы. Модификация характеризуется как нормально-разгруженная с электромагнитным управлением пилотным каскадом.
Технические характеристики
- Условный проход (DN): 10 мм
- Номинальный расход рабочей жидкости: 80 л/мин
- Максимальное рабочее давление (Pmax): 32 МПа (320 бар)
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20 МПа (200 бар)
- Тип монтажного интерфейса: Стыковой (присоединительная поверхность согласно ISO 6264 / CETOP R06)
- Метод управления разгрузкой: Электромагнитный (пилотный клапан ВЕ6.574А.В220)
- Параметры электропитания соленоида: Переменный ток (AC) ~220-230В / 50Гц
- Тип регулировочного органа: Рукоятка (исполнение «Р»)
- Степень защиты оболочки: IP65
Конструктивные особенности и принцип функционирования
Конструкция клапана включает основной каскад и пилотный каскад управления. Интегрированный электромагнитный пилот обеспечивает переключение гидравлической системы в режим разгрузки при изменении состояния управляющего сигнала. В нормально-разгруженной конфигурации (индекс «3») при отсутствии напряжения на соленоиде основной поток рабочей жидкости коммутируется с линией слива под минимальным давлением (давление холостого хода).
Структура условного обозначения
- МКПВ: Модель (гидроклапан предохранительный)
- 10: Условный проход, мм
- 3: Номинальное давление (32 МПа)
- С: Тип монтажа (стыковой)
- 3: Исполнение (электромагнитное управление, нормально разгруженный)
- Р: Регулировочное устройство (рукоятка)
- 2: Давление настройки (20 МПа)
- 220: Напряжение питания катушки (~220В)
Эксплуатационные требования
В качестве рабочей среды следует использовать минеральные масла с кинематической вязкостью в диапазоне 10–400 сСт. Требуемый класс чистоты рабочей жидкости обеспечивается фильтрацией с номинальной тонкостью не менее 25 мкм. Температурный диапазон эксплуатации лимитирован физико-химическими свойствами применяемого гидравлического масла.
