Техническое описание гидроклапана МКПВ-10/3С3Р2.48

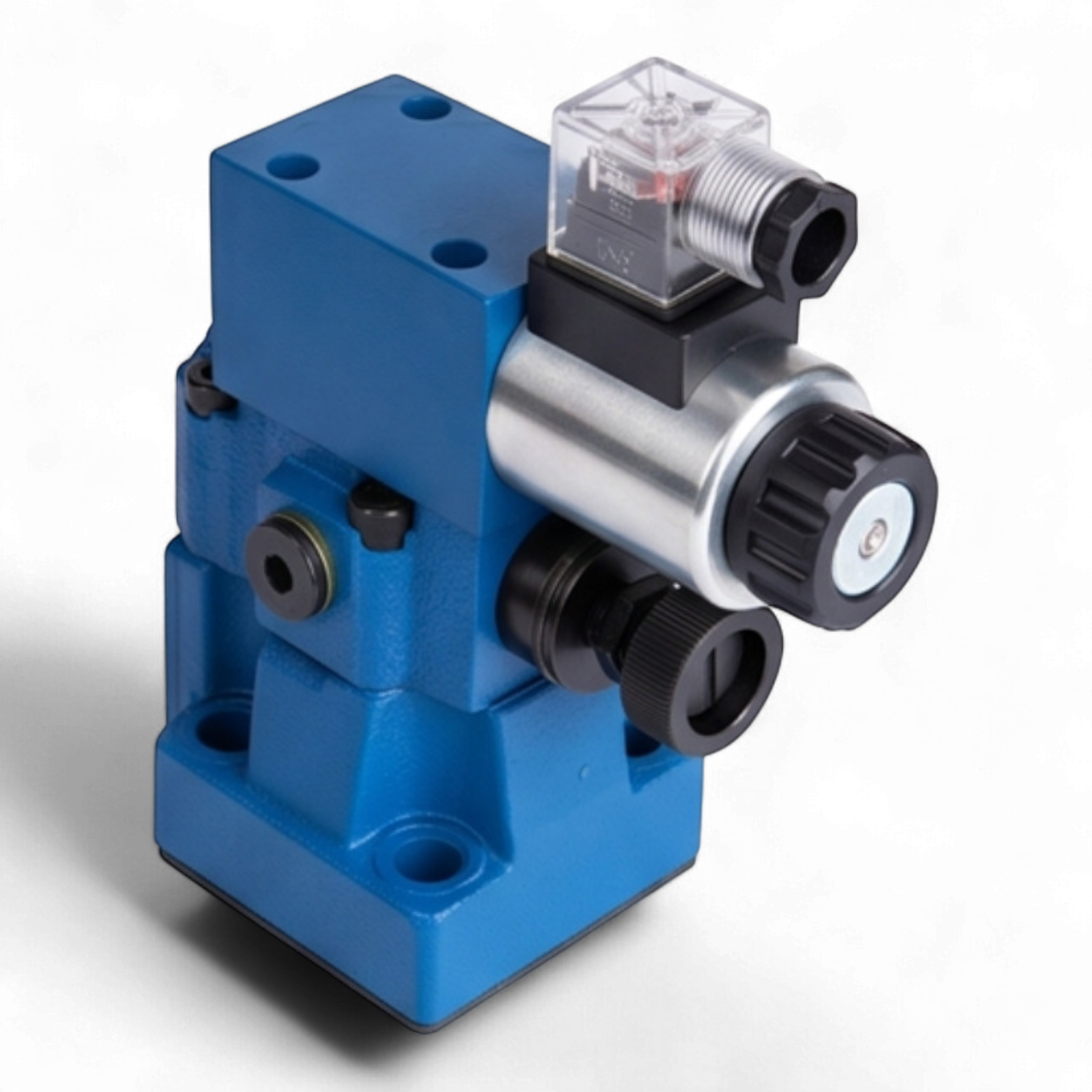

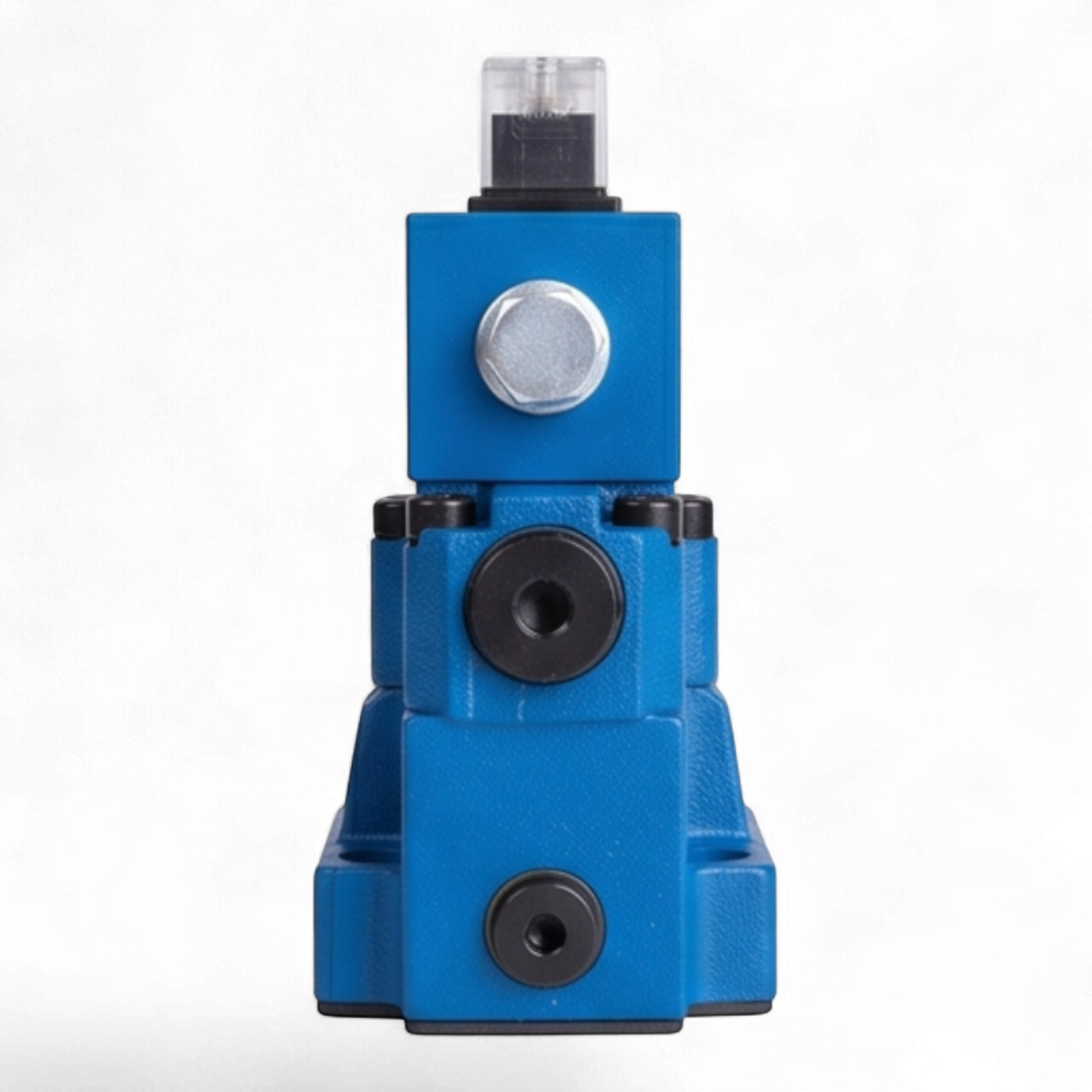

Гидроклапан предохранительный МКПВ-10/3С3Р2.48 является гидравлическим аппаратом непрямого действия со стыковым (плитным) типом монтажа. Данное устройство предназначено для поддержания заданного уровня давления в гидросистеме, предохранения от превышения номинальных значений давления и обеспечения дистанционной разгрузки системы через встроенный электромагнитный пилот управления.
Основные технические параметры:
- Тип монтажа: Стыковой, в соответствии со стандартом ISO 6264 (типоразмер CETOP R06).
- Условный проход (DN): 10 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар).
- Номинальный расход рабочей жидкости: 80 л/мин.
- Тип управления разгрузкой: Электромагнитное, посредством пилота ВЕ6.574А.Г48.
- Функциональная логика: Нормально-разгруженный (при отсутствии напряжения на соленоиде поток направляется в сливную линию T).
- Параметры электропитания: 48 В постоянного тока (DC).
- Регулировочный элемент: Рукоятка.
- Класс пылевлагозащиты: IP65 (при использовании разъема DIN 43650 A).
Конструктивные и эксплуатационные характеристики:
Аппарат состоит из основного каскада (клапана давления) и вспомогательного пилотного каскада. Стыковое исполнение минимизирует количество резьбовых соединений, снижая риск утечек и упрощая интеграцию в гидроблоки. Электрический соединитель оснащен светодиодной индикацией для мониторинга состояния соленоида.
Эксплуатация допускается на минеральных маслах с кинематической вязкостью в диапазоне 10–400 сСт. Требуемый класс чистоты рабочей жидкости обеспечивается фильтрацией с тонкостью не менее 25 мкм.
