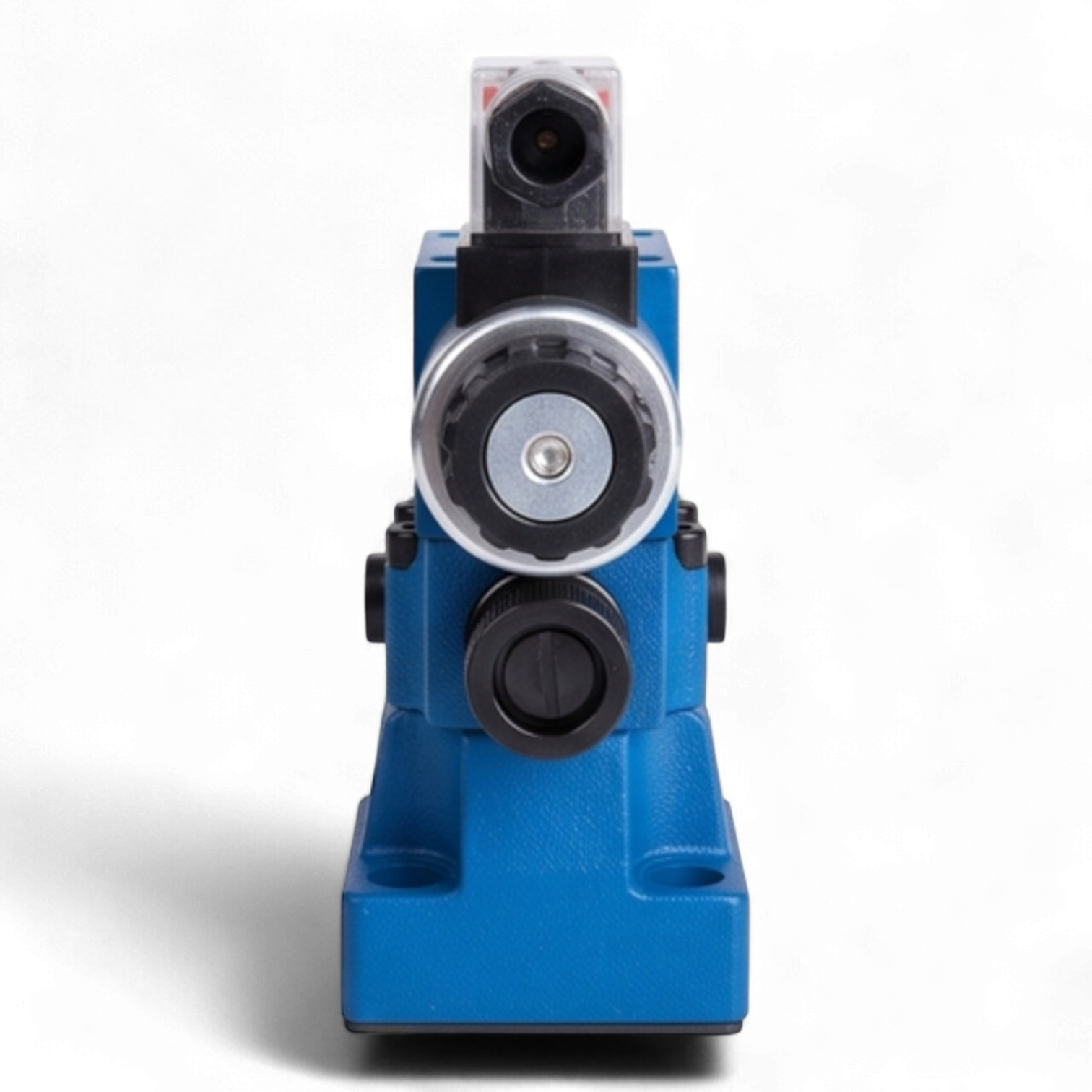

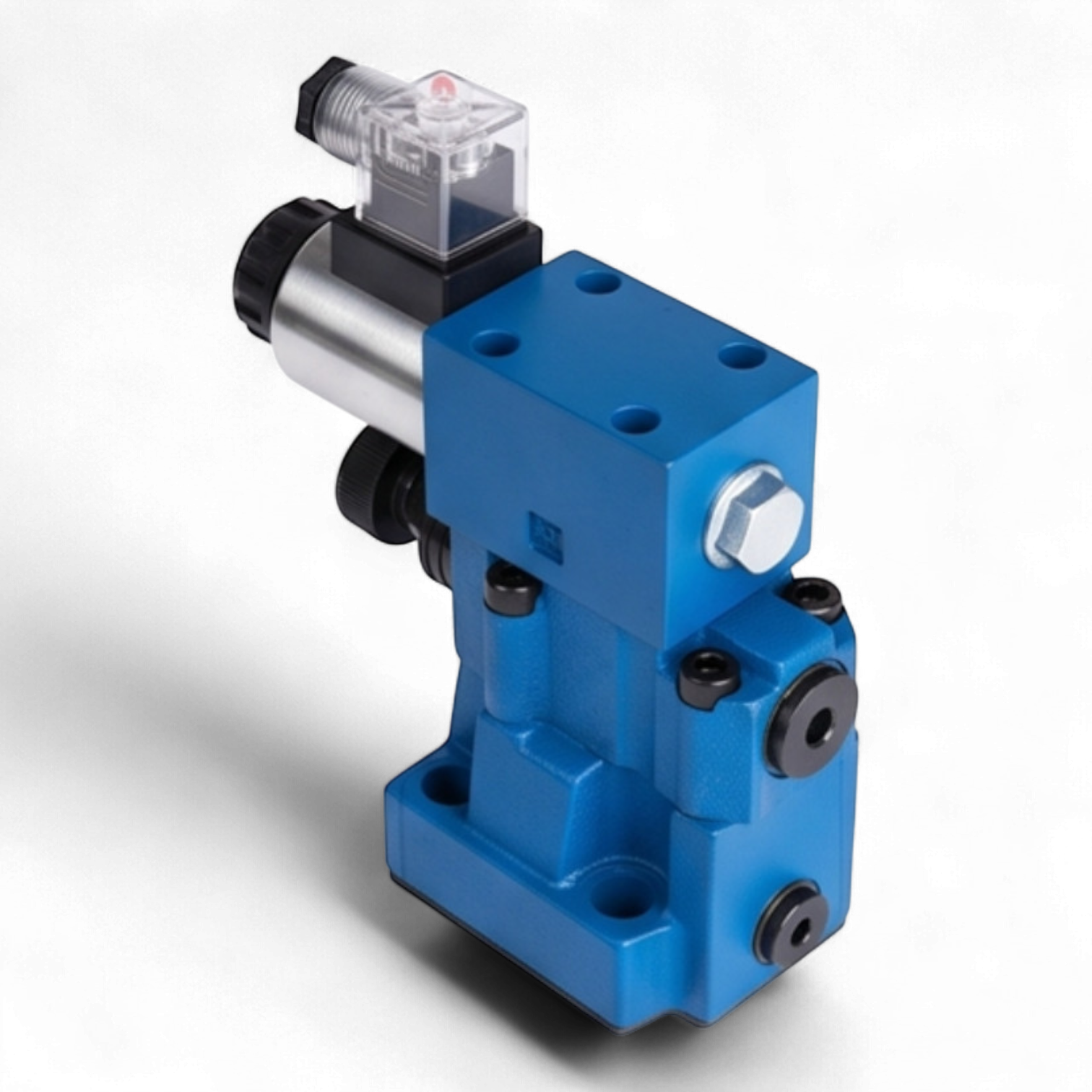

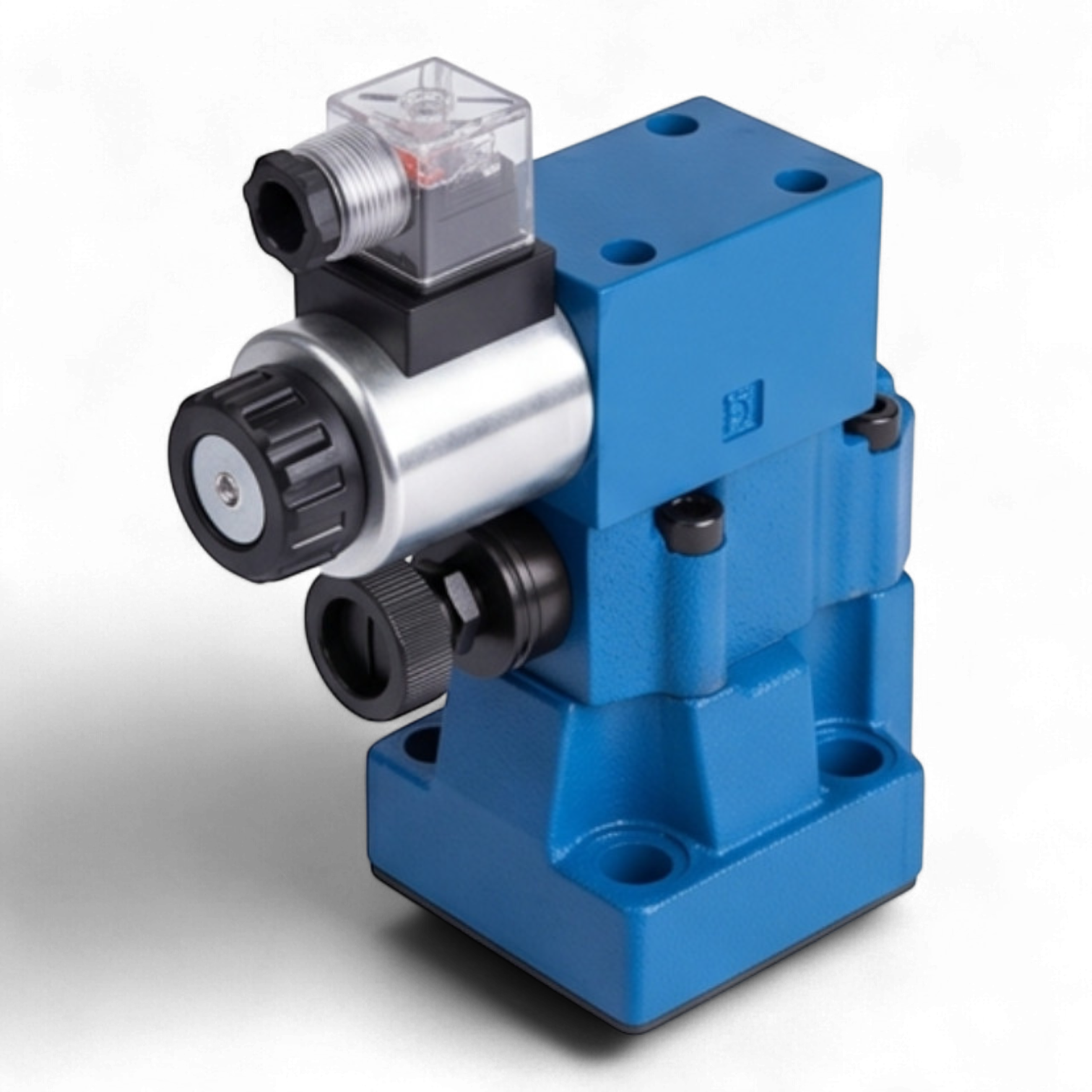

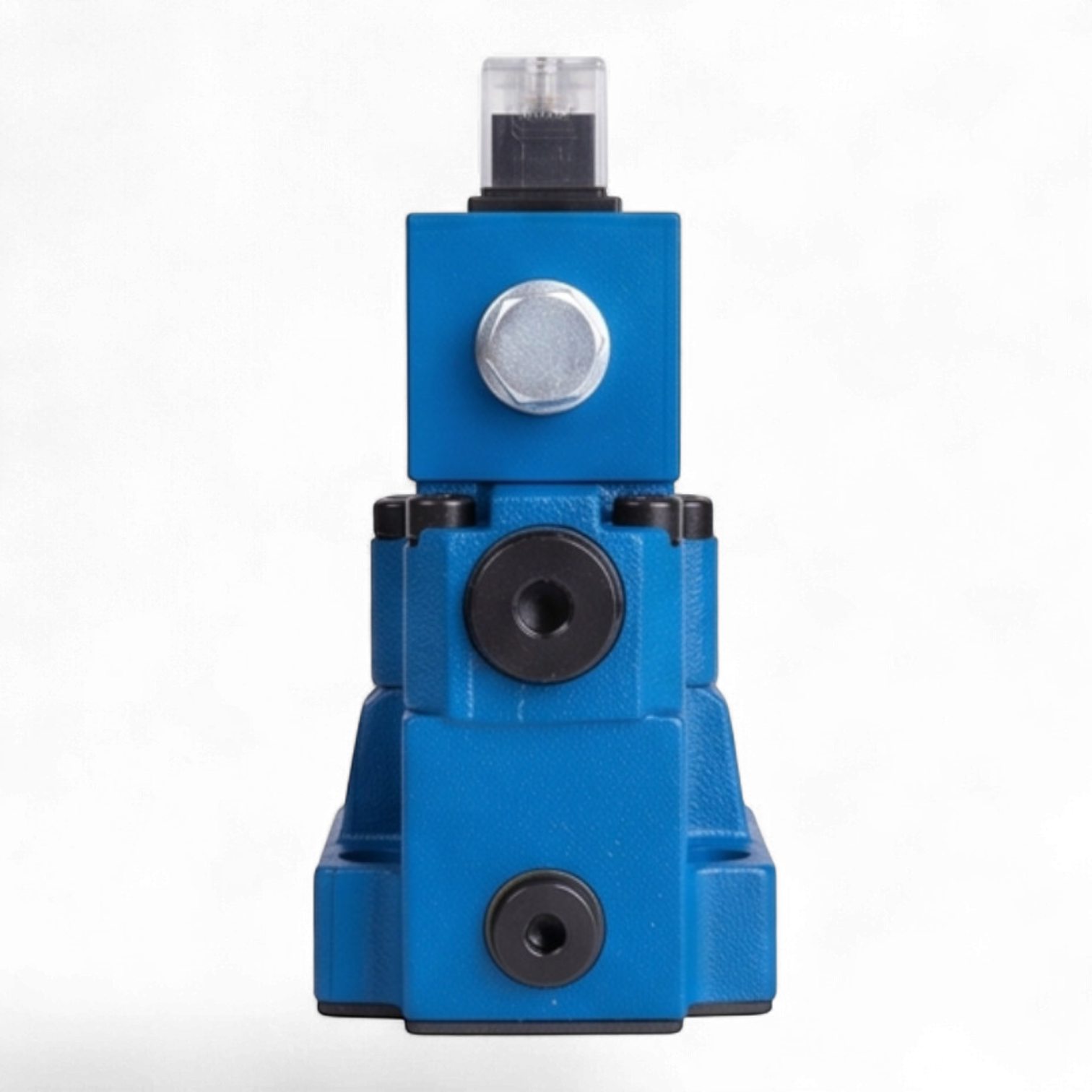

Техническое описание гидроклапана МКПВ-10/3С3Р3.110
Предохранительный гидроклапан непрямого действия МКПВ-10/3С3Р3.110 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах стационарных и мобильных машин. Аппарат обеспечивает защиту гидропривода от превышения давления сверх установленного лимита и реализует функцию дистанционной разгрузки системы посредством электромагнитного управления.
Основные технические параметры
- Тип монтажа: Стыковой (плитный), соответствующий стандарту ISO 6264 (CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0 – 35,0 МПа (50 – 350 бар).
- Номинальный расход: 80 л/мин.
- Тип управления разгрузкой: Электромагнитное, на базе пилотного клапана ВЕ6.574А.
- Функциональное состояние: Нормально-разгруженный (при обесточенном соленоиде система находится в режиме разгрузки).
- Параметры электропитания: Переменный ток (AC) 110В / 50Гц.
- Класс защиты: IP65 (исполнение разъема DIN43650 A с защитой от пыли и влаги).
Конструктивные особенности и эксплуатация
Конструкция клапана включает основной каскад и пилотный каскад управления. Настройка давления срабатывания производится механически с помощью регулировочной рукоятки. Электрический соединитель оснащен светодиодной индикацией для визуального мониторинга состояния катушки управления. Гидравлический компонент оптимизирован для работы с минеральными маслами кинематической вязкостью в интервале 10–400 сСт при номинальной тонкости фильтрации не менее 25 мкм.
Структура условного обозначения
Маркировка МКПВ-10/3С3Р3.110 расшифровывается следующим образом:
- МКПВ — Гидроклапан предохранительный непрямого действия.
- 10 — Типоразмер (условный проход 10 мм).
- 3 — Номинальное давление на входе (32 МПа).
- С — Исполнение по способу монтажа (стыковой).
- 3 — Наличие электромагнитного управления (нормально-разгруженный).
- Р — Вид регулировочного устройства (рукоятка).
- 3 — Диапазон регулировки давления (до 32 МПа).
- 110 — Напряжение питания электромагнитного привода (110В AC).
