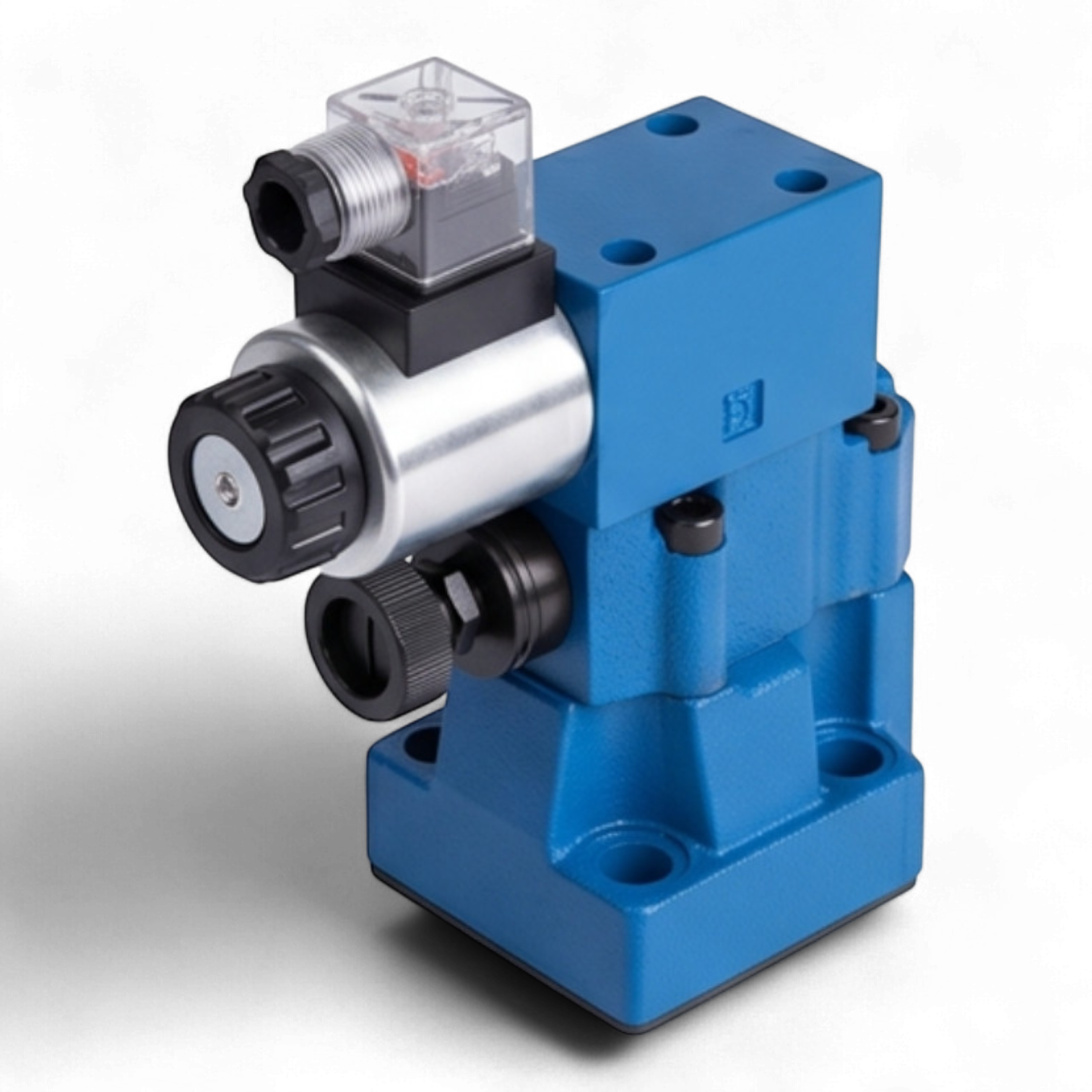

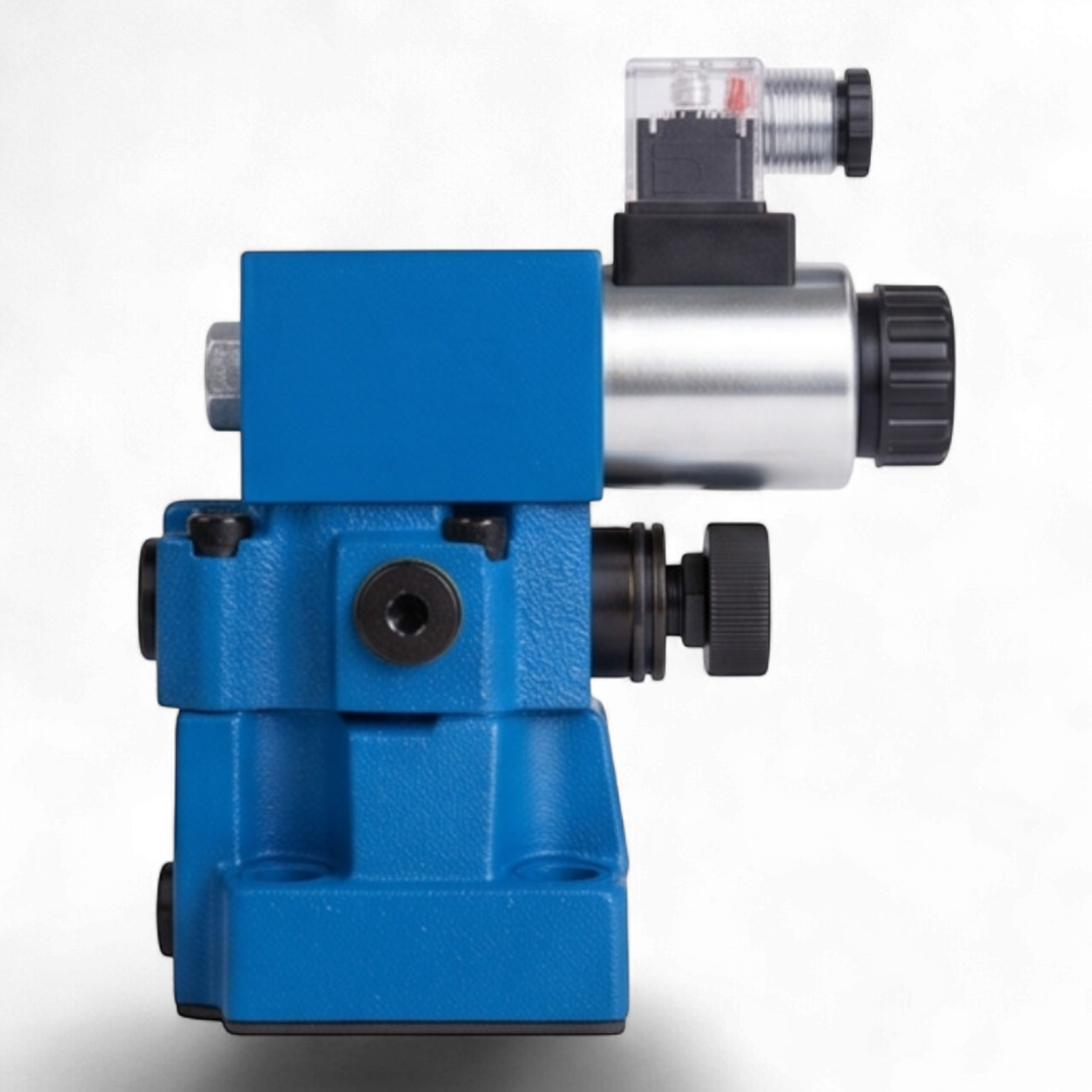

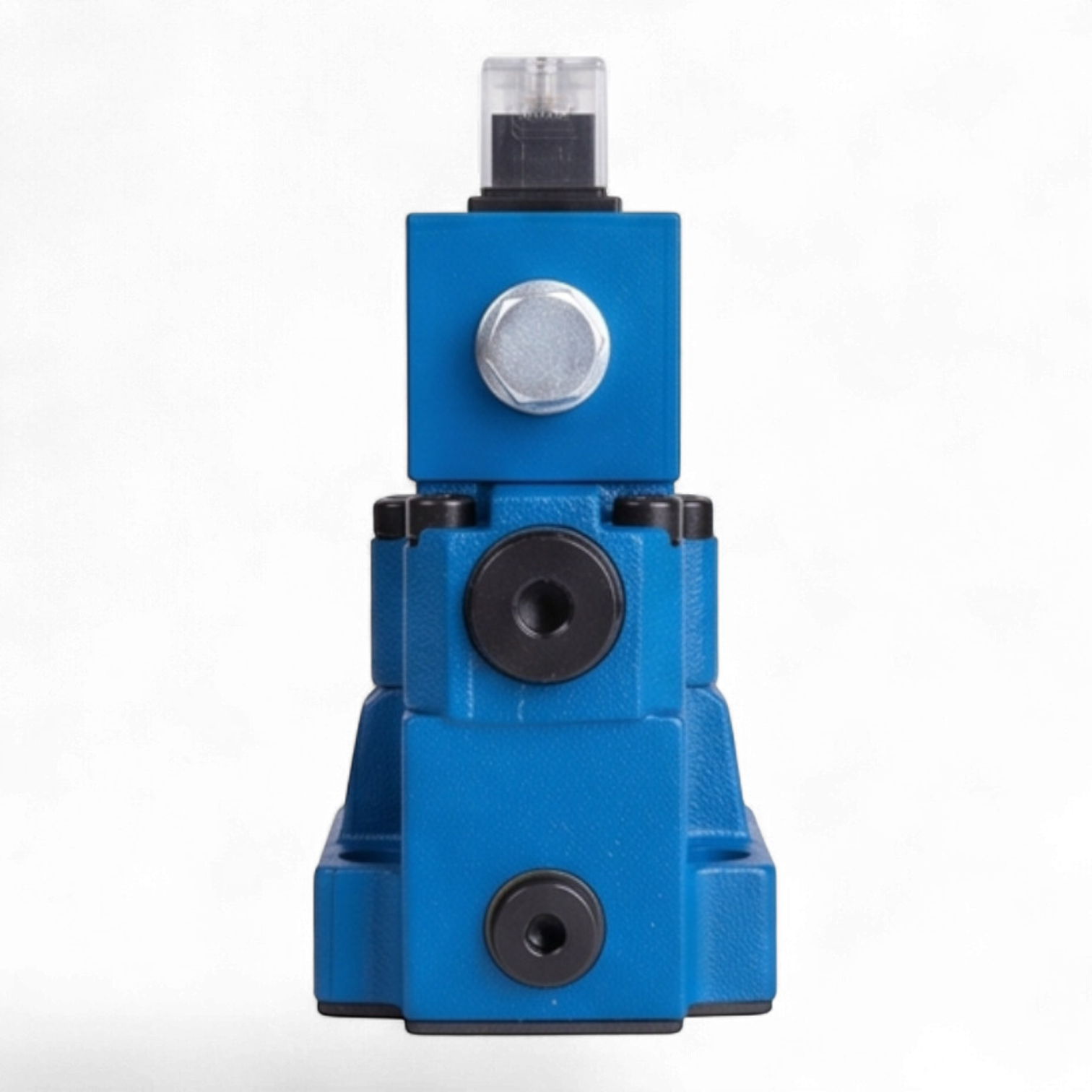

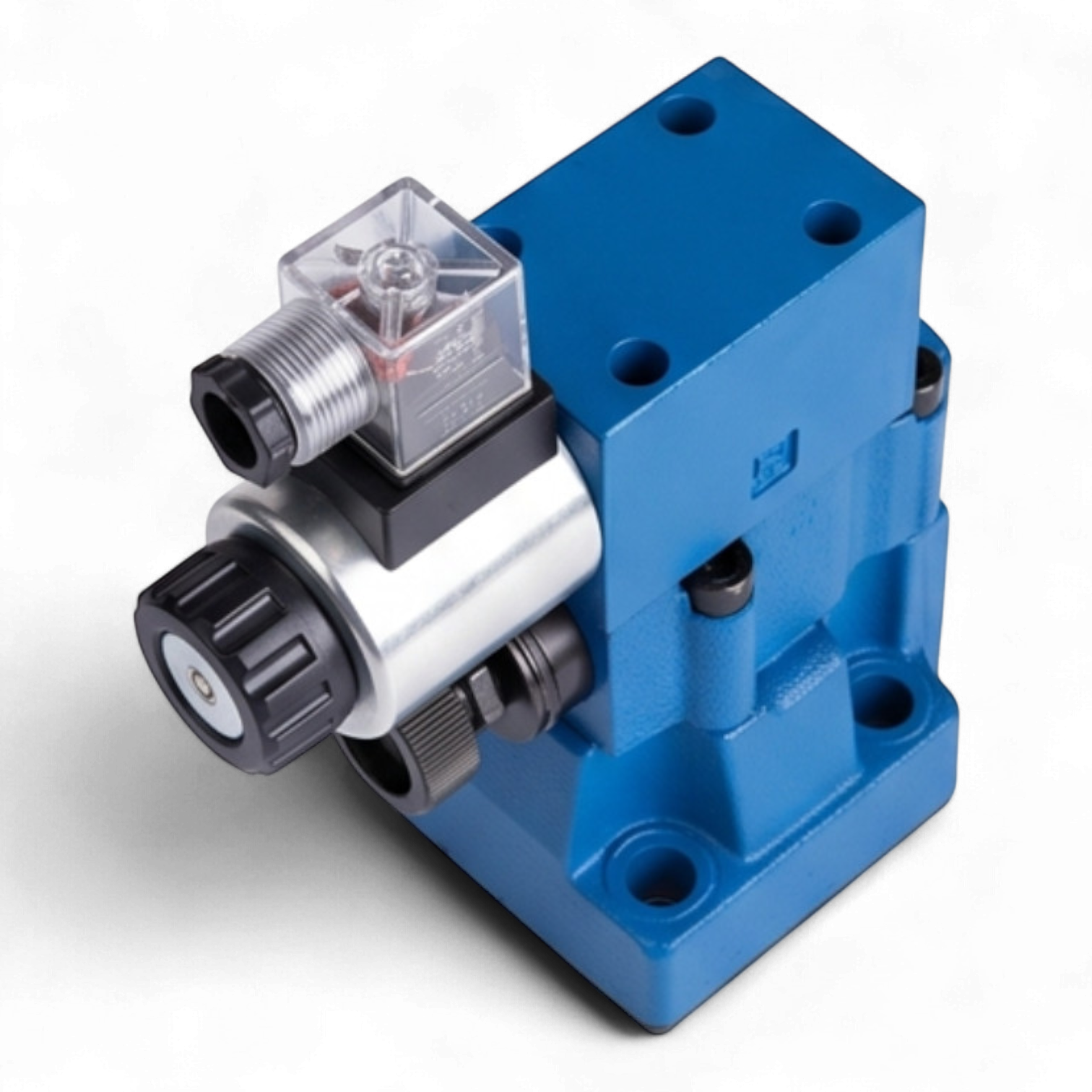

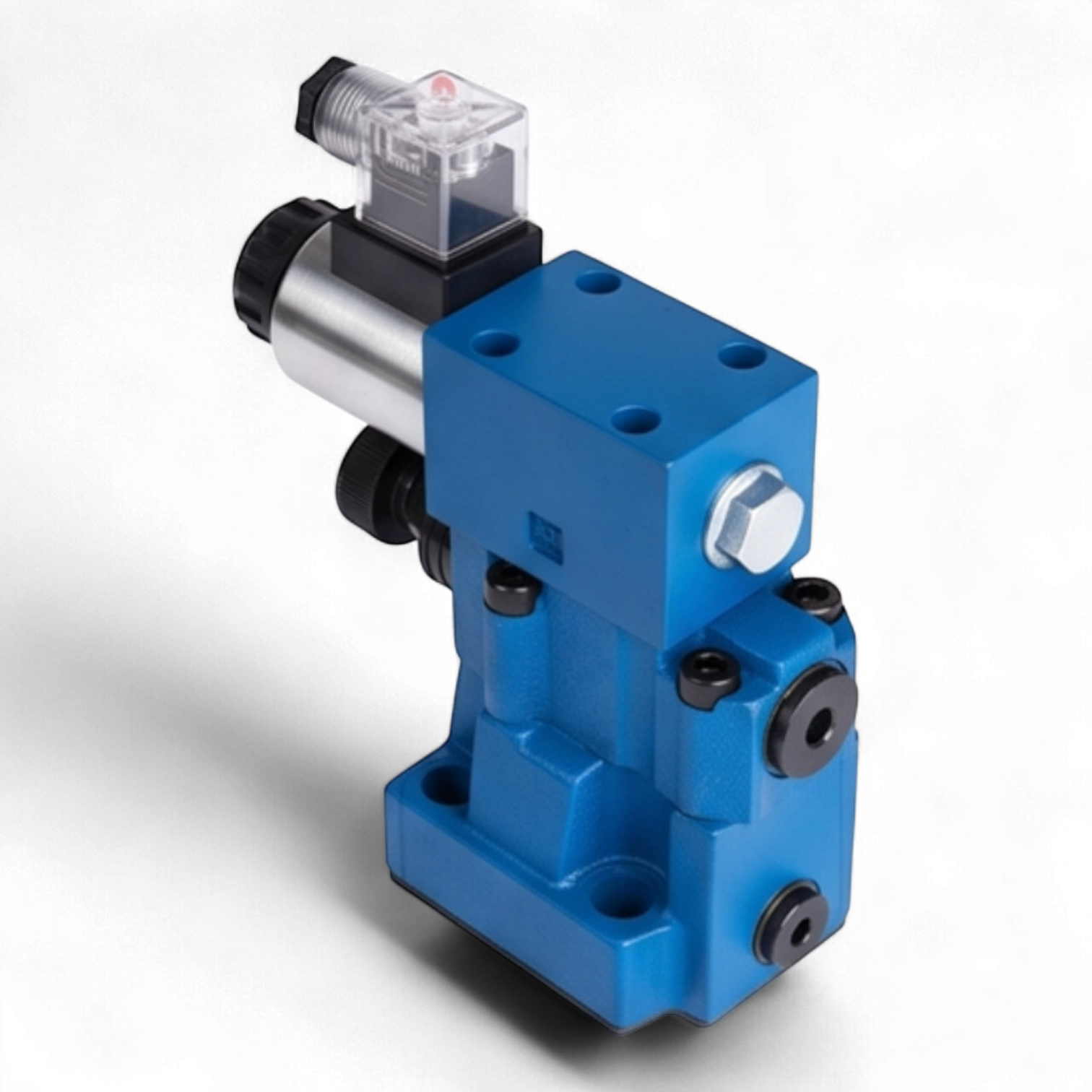

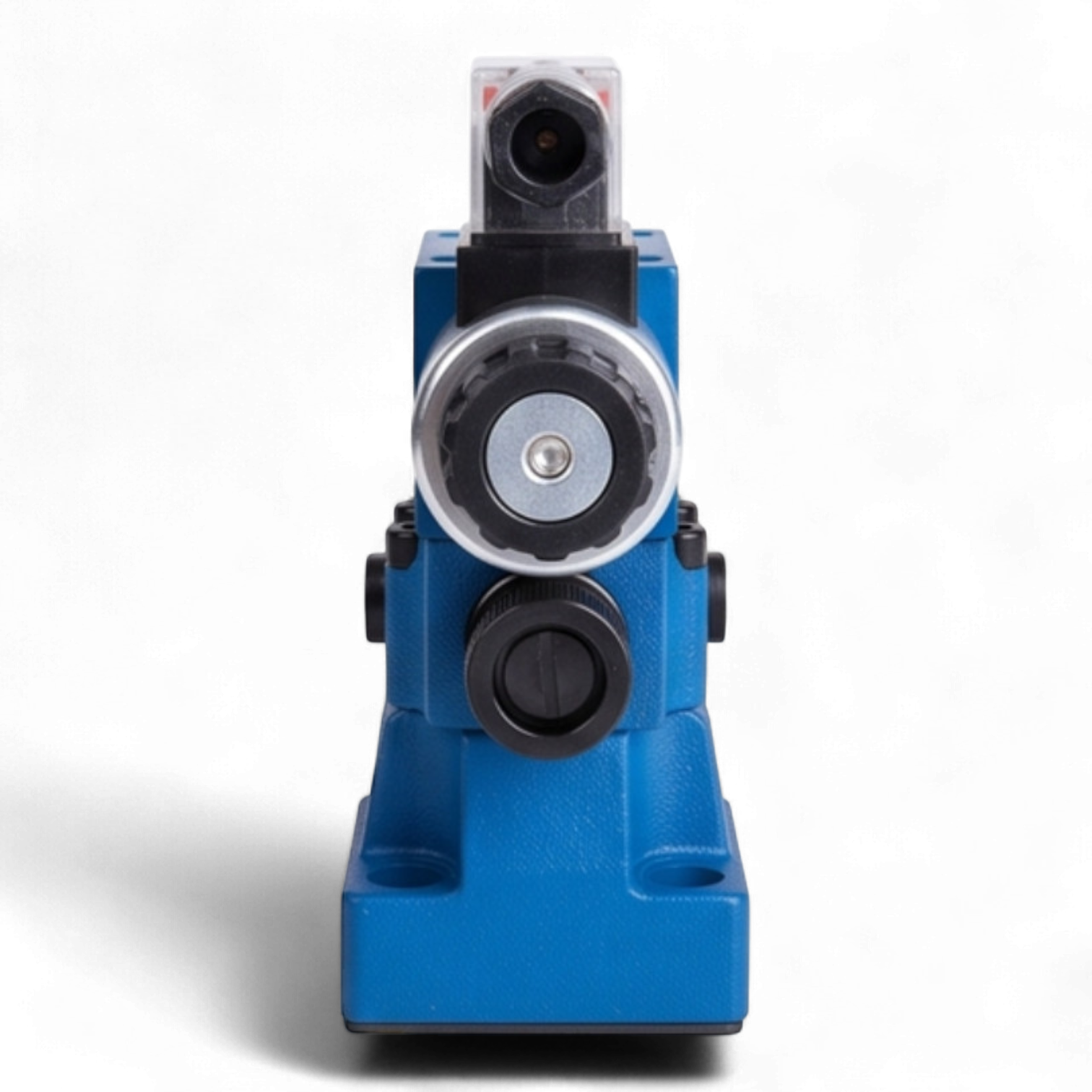

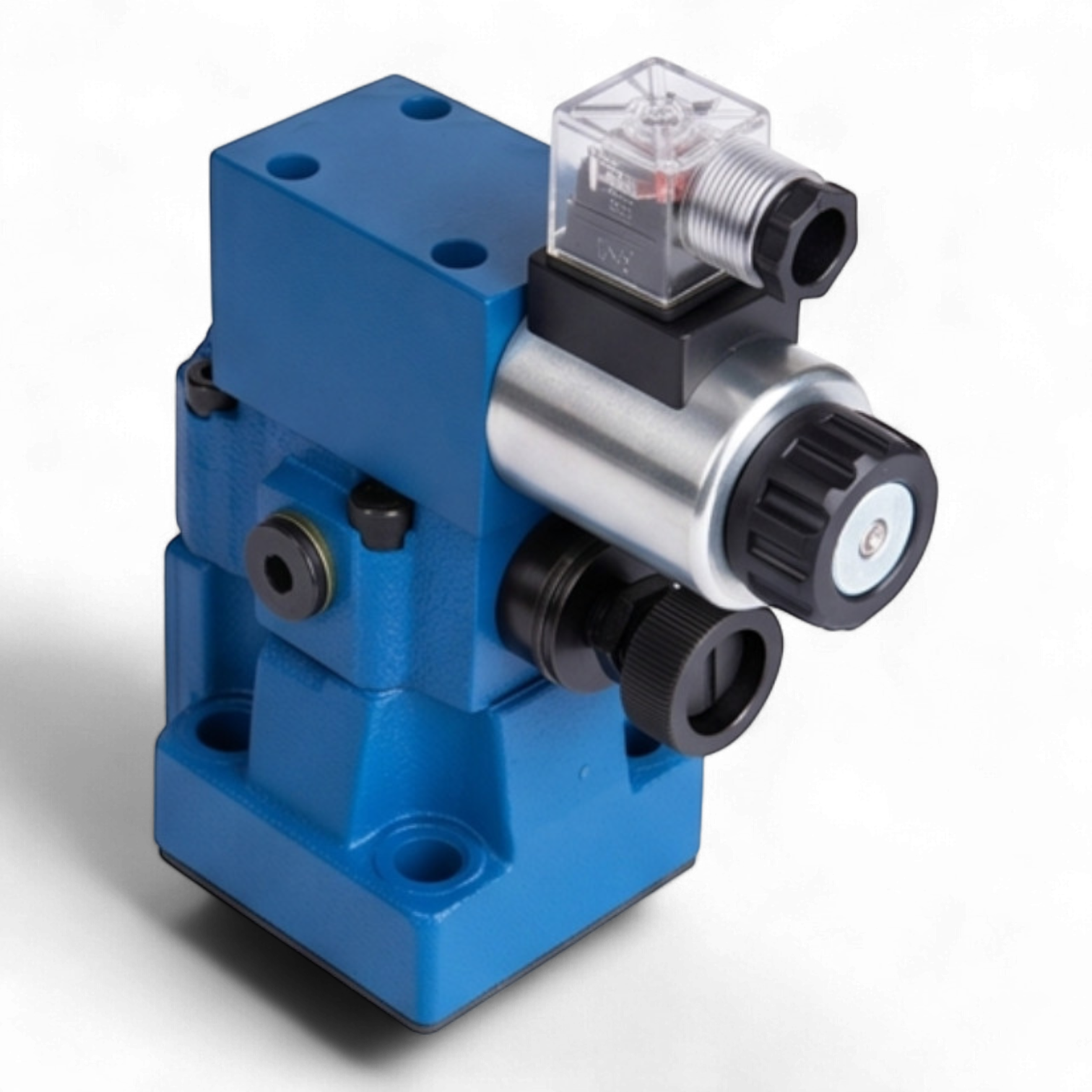

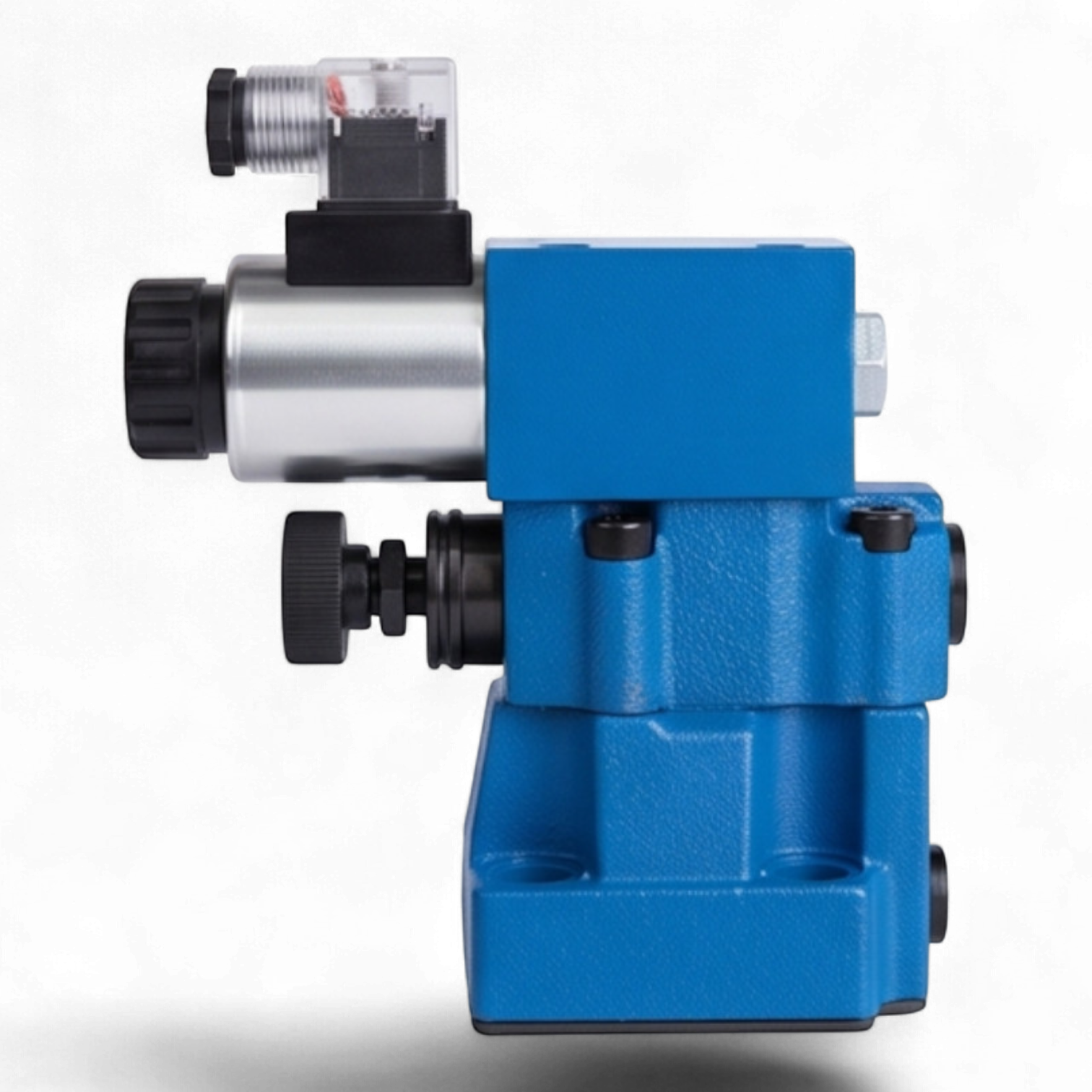

Техническое описание гидроклапана МКПВ-10/3С3Р3.12
Предохранительный гидроклапан непрямого действия МКПВ-10/3С3Р3.12 предназначен для поддержания заданного уровня давления в гидравлических контурах, обеспечения защиты исполнительных механизмов от механических перегрузок и реализации функции дистанционной разгрузки гидросистемы посредством электромагнитного управления.
Технические параметры
- Тип монтажа: Стыковое исполнение (соответствие стандартам ISO 6264, CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальный расход рабочей жидкости: 80 л/мин.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0 – 35,0 МПа (50 – 350 бар).
- Управление разгрузкой: Электромагнитное, на базе пилотного клапана ВЕ6.574А.Г12.
- Режим функционирования: Нормально-разгруженный (при отсутствии напряжения на соленоиде система переходит в режим разгрузки).
- Напряжение питания соленоида: 12 В постоянного тока (DC).
- Регулировочный орган: Рукоятка (ручной привод настройки).
Конструктивные и эксплуатационные характеристики
Аппарат включает в себя основной каскад и пилотный каскад управления. Стыковой тип присоединения обеспечивает высокую герметичность сопрягаемых поверхностей и упрощает интеграцию в гидравлические блоки. Электромагнитный разъем стандарта DIN 43650 A снабжен светодиодным индикатором рабочего состояния. Корпус устройства обладает степенью защиты IP65, что гарантирует стабильную работу в условиях воздействия пыли и водяных струй. Допустимый диапазон кинематической вязкости рабочей жидкости составляет 10–400 сСт.
Структура условного обозначения
Маркировка МКПВ-10/3С3Р3.12 дешифруется следующим образом:
- МКПВ: Гидроклапан предохранительный непрямого действия.
- 10: Условный проход (10 мм).
- 3: Номинальное давление (32 МПа).
- С: Стыковой способ монтажа.
- 3: Электромагнитное управление разгрузкой, исполнение "нормально-разгруженный".
- Р: Наличие рукоятки для регулировки.
- 3: Максимальное давление настройки (до 32 МПа).
- 12: Напряжение электромагнитного привода (12В DC).
