Техническое описание гидроклапана МКПВ-10/3С3Р3.220
Предохранительный гидроклапан непрямого действия МКПВ-10/3С3Р3.220 предназначен для прецизионного поддержания установленного давления в гидравлических контурах стационарного и мобильного оборудования. Аппарат обеспечивает защиту гидравлической системы от превышения номинальных нагрузок и реализует функцию дистанционной разгрузки посредством электромагнитного пилотного управления.
Технические параметры
- Тип монтажа: Стыковой (плитный), в соответствии со стандартом ISO 6264 (CETOP R06).
- Условный проход (Dn): 10 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар).
- Номинальный расход рабочей жидкости: 80 л/мин.
- Функционал разгрузки: Электромагнитное управление, исполнение "нормально-разгруженный" (при отсутствии питания поток коммутируется в линию слива T).
- Параметры электромагнитного привода: Переменный ток ~220-230В / 50Гц.
- Орган регулировки: Ручной маховик (рукоятка).
- Класс защиты: IP65 согласно DIN 40050 (пыле- и влагозащищенное исполнение разъема DIN 43650 A).
Конструктивные особенности

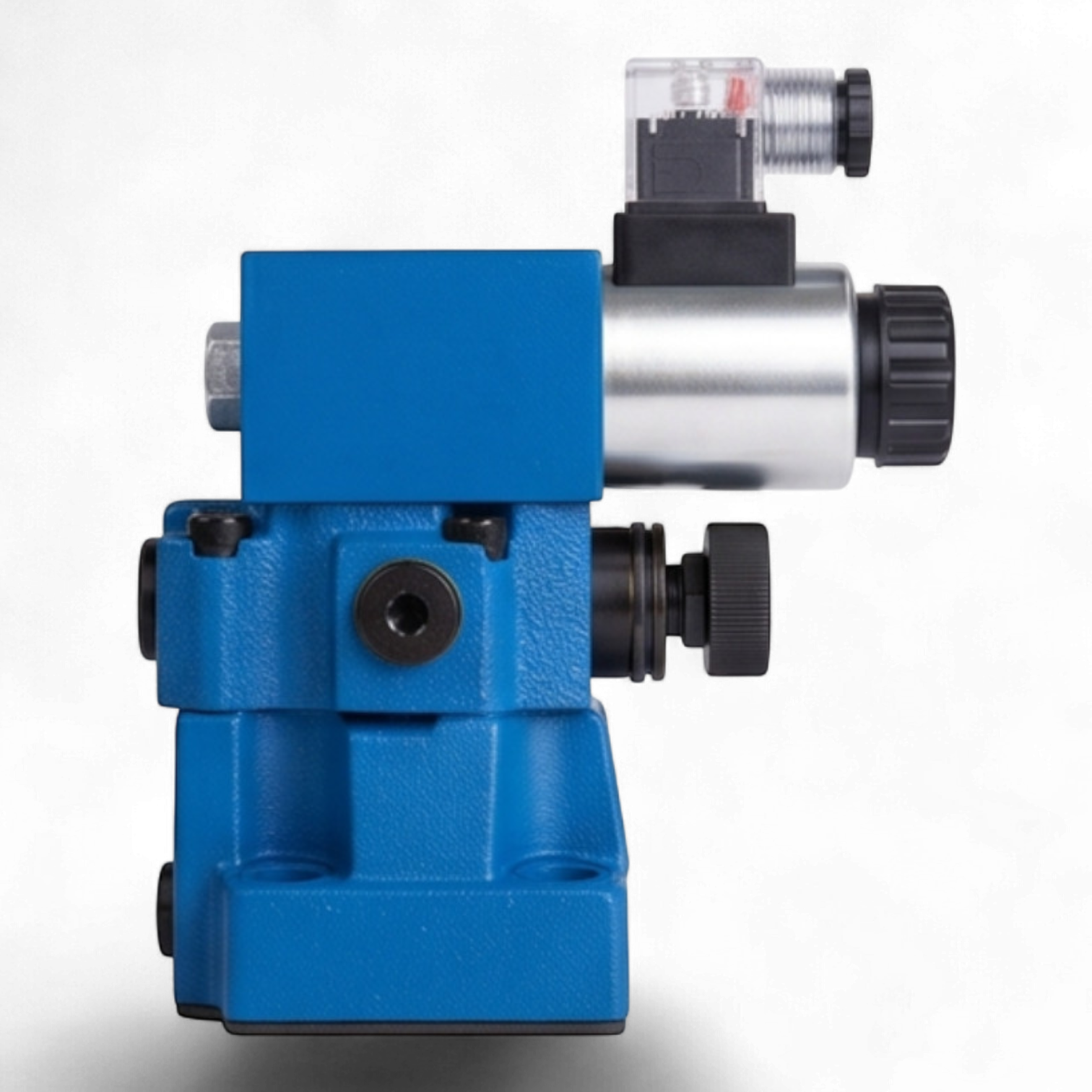

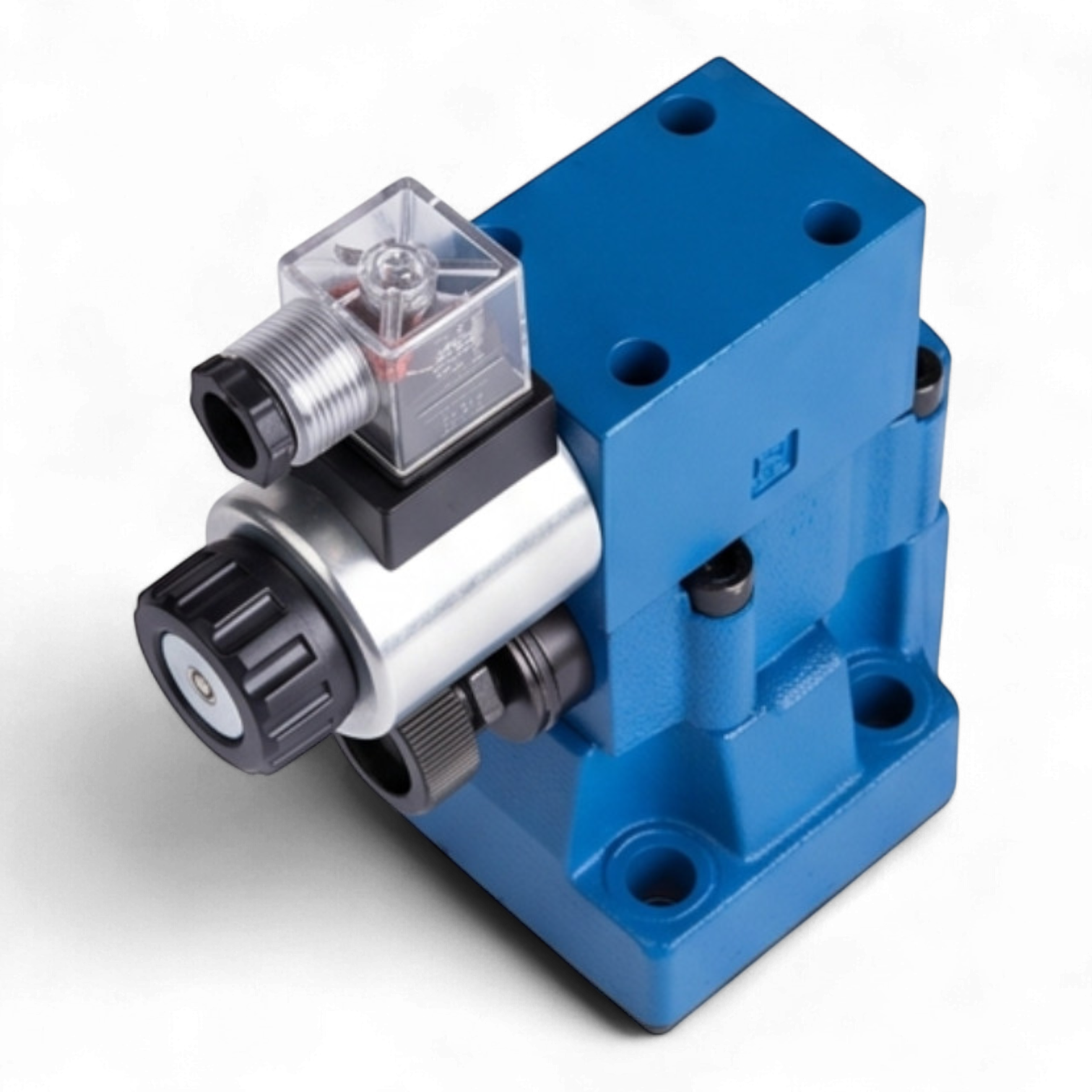

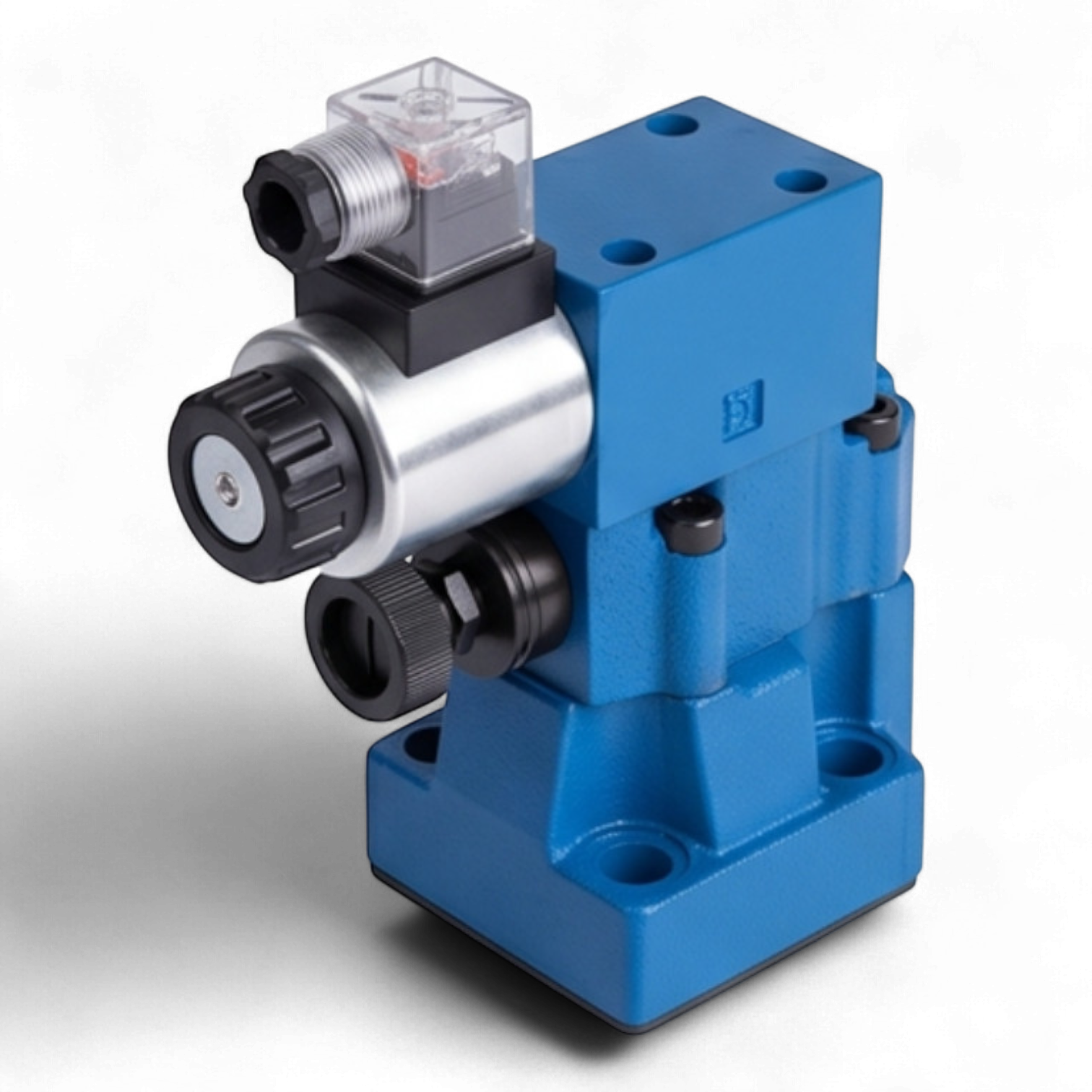

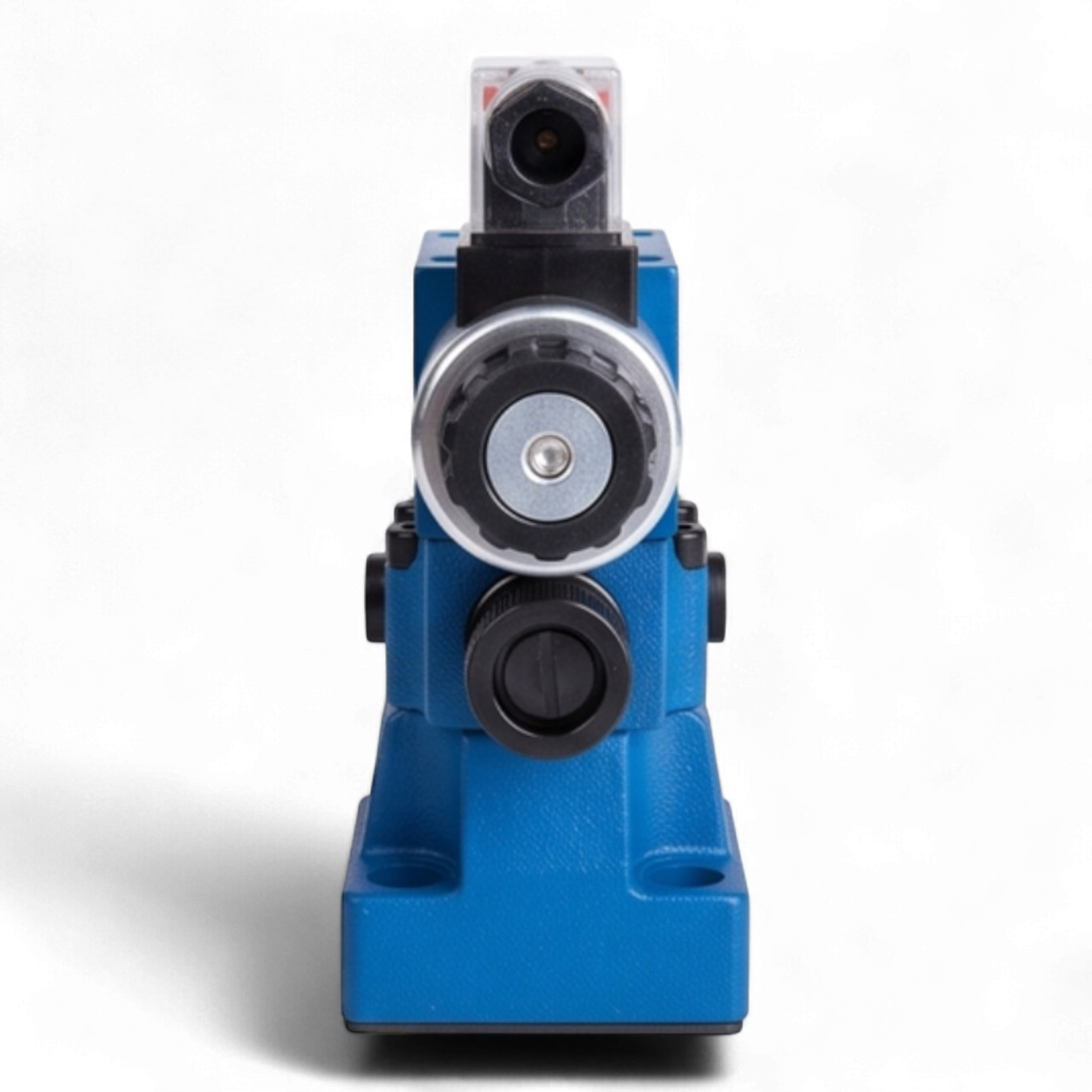

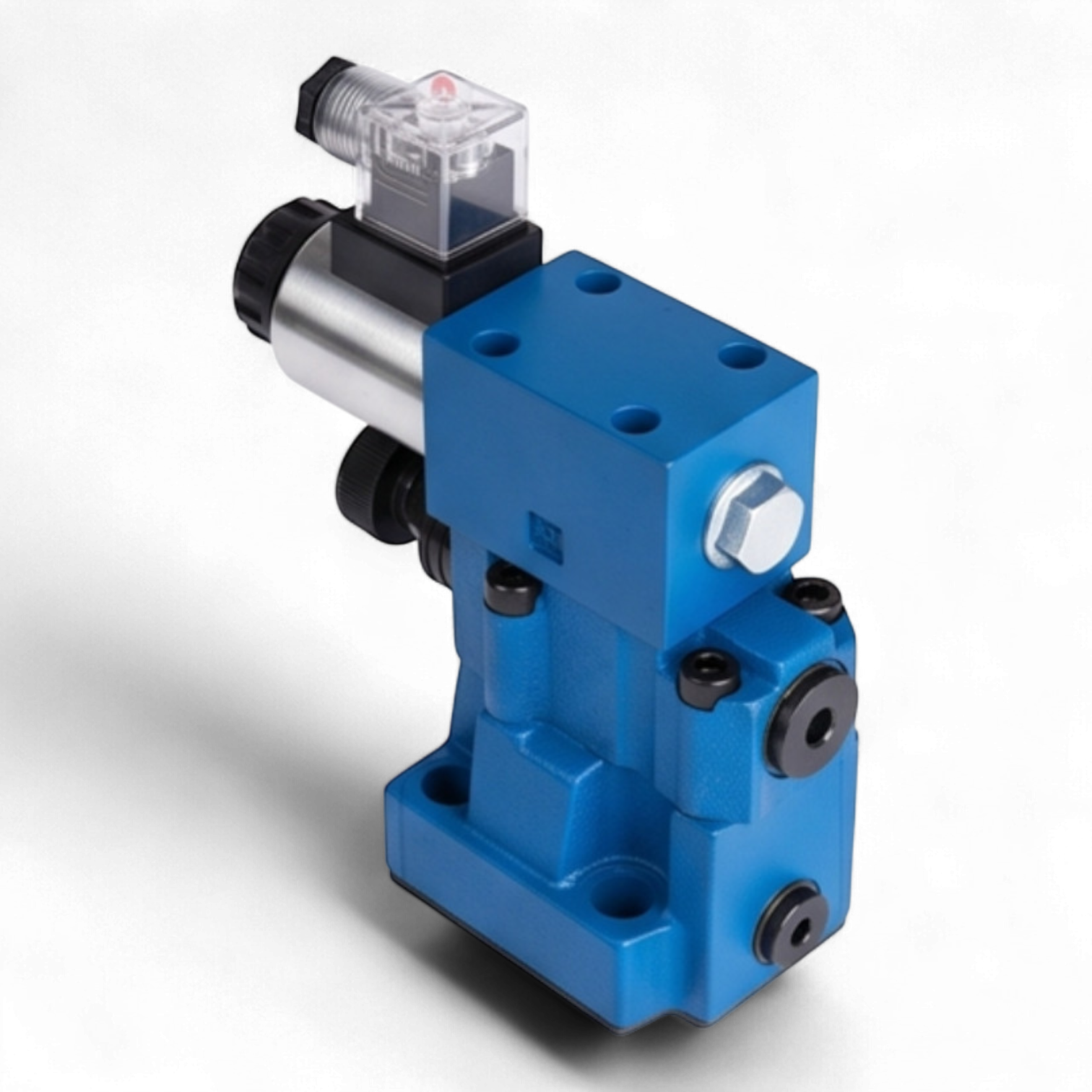

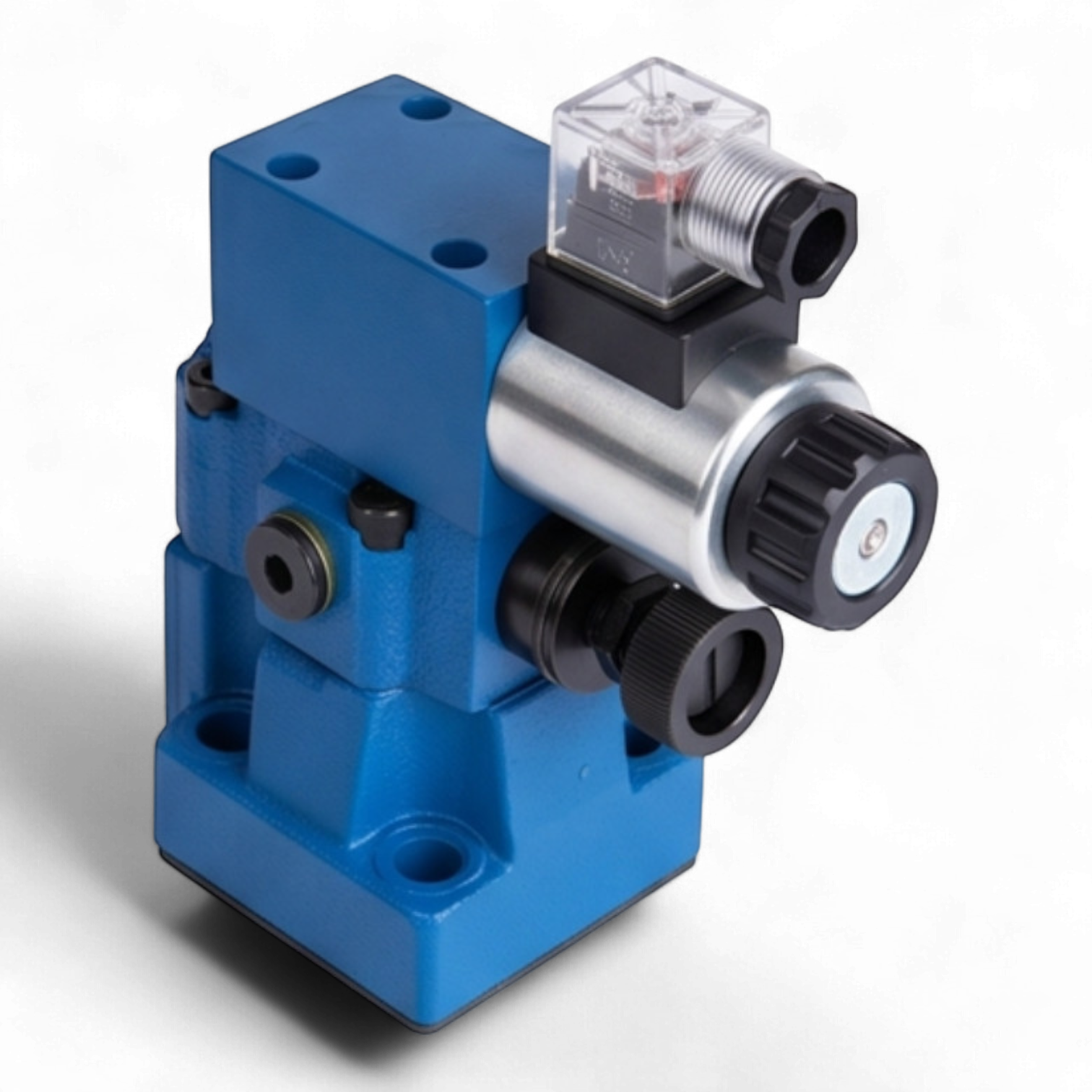

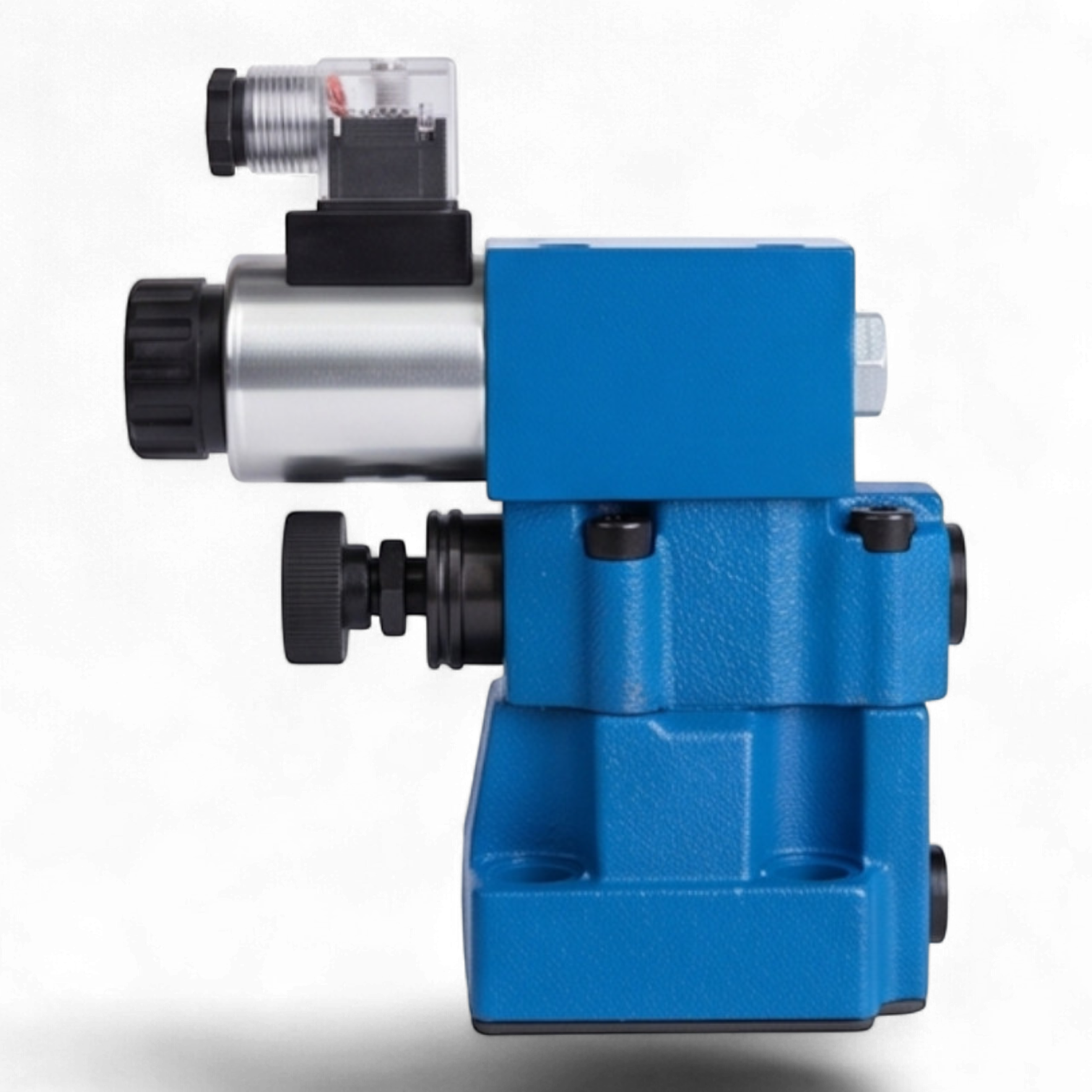

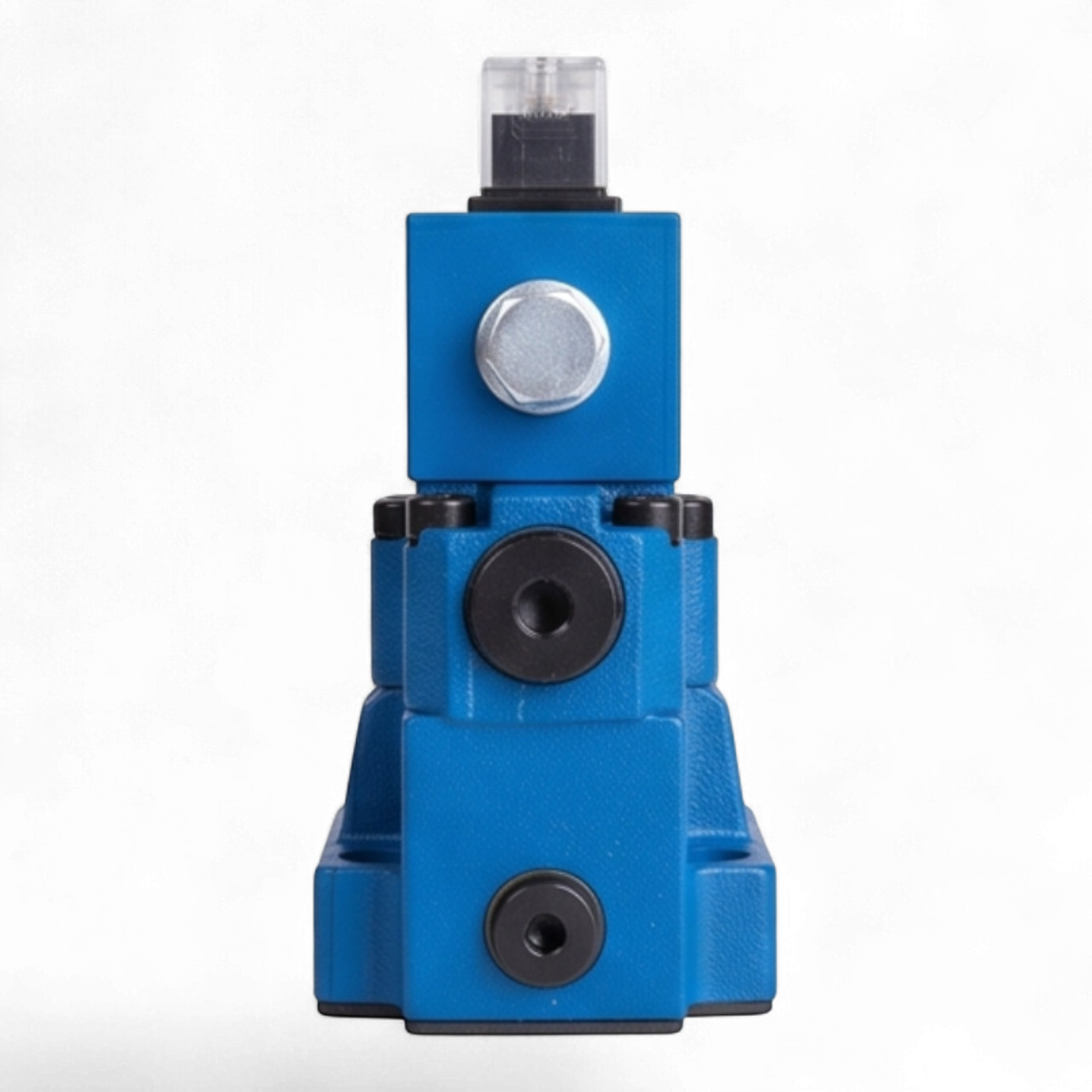

Гидроаппарат представляет собой двухкаскадную конструкцию, состоящую из основного клапана и вспомогательного пилотного каскада (модификация ВЕ6.574А.В220). Данная компоновка гарантирует высокую стабильность давления настройки при флуктуациях расхода. Электрический соединитель оснащен светодиодной индикацией для визуального мониторинга состояния соленоида.
Эксплуатационные требования
Для обеспечения регламентированного ресурса прецизионных пар клапана необходимо соблюдение следующих условий:
- Кинематическая вязкость рабочей жидкости: 10–400 сСт.
- Тонкость фильтрации в системе: не менее 25 мкм.
