Техническое описание гидроклапана МКПВ-10/3С3Р3.24

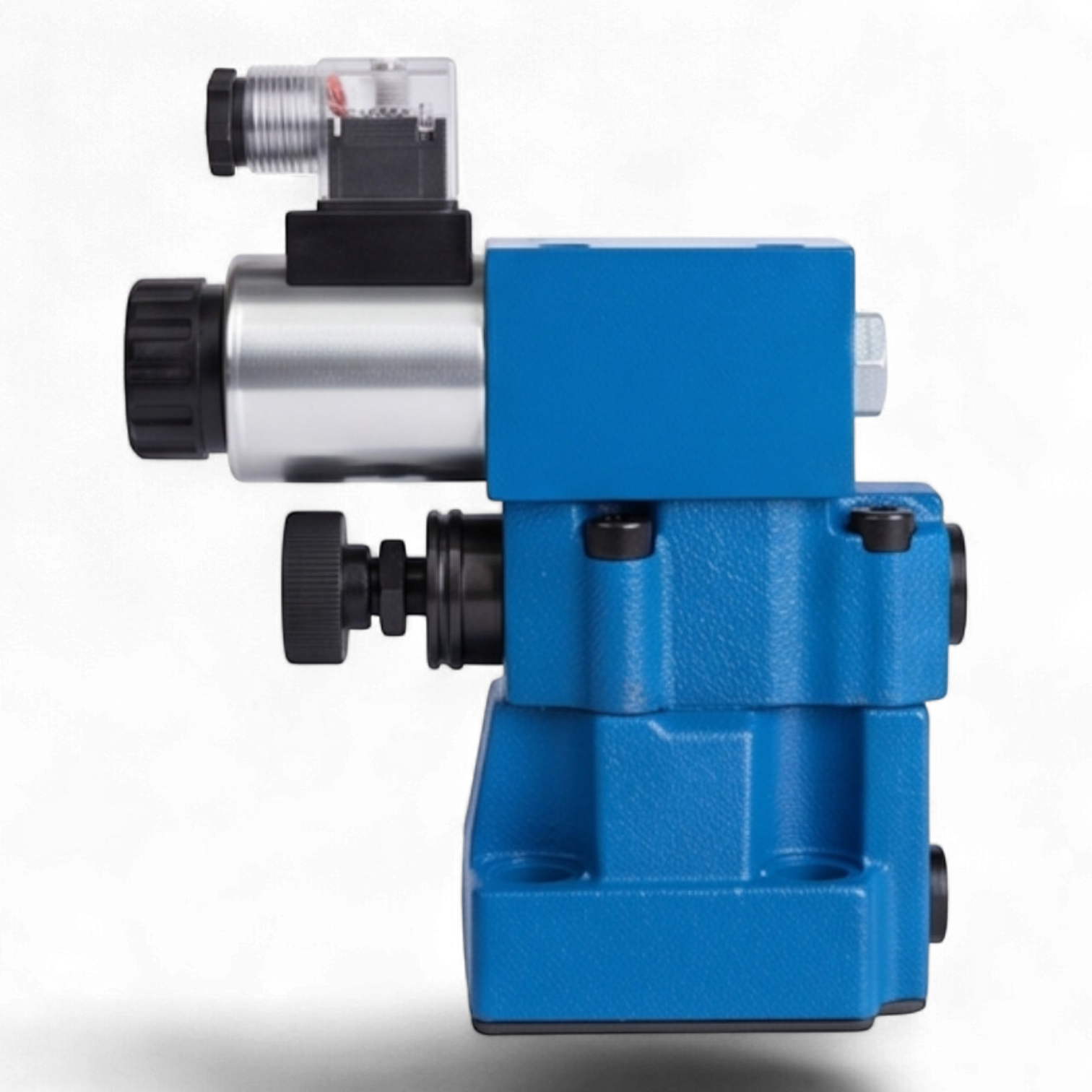

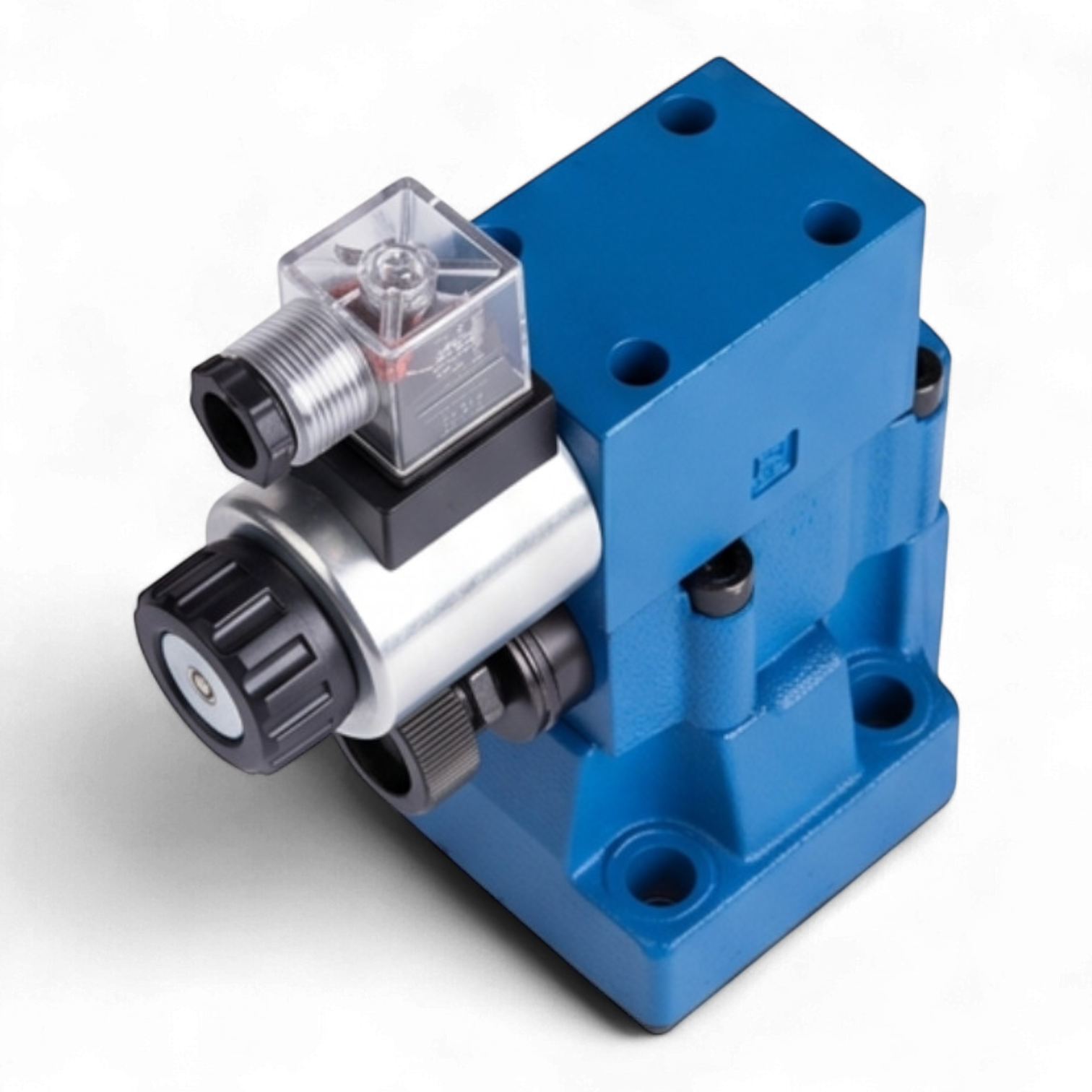

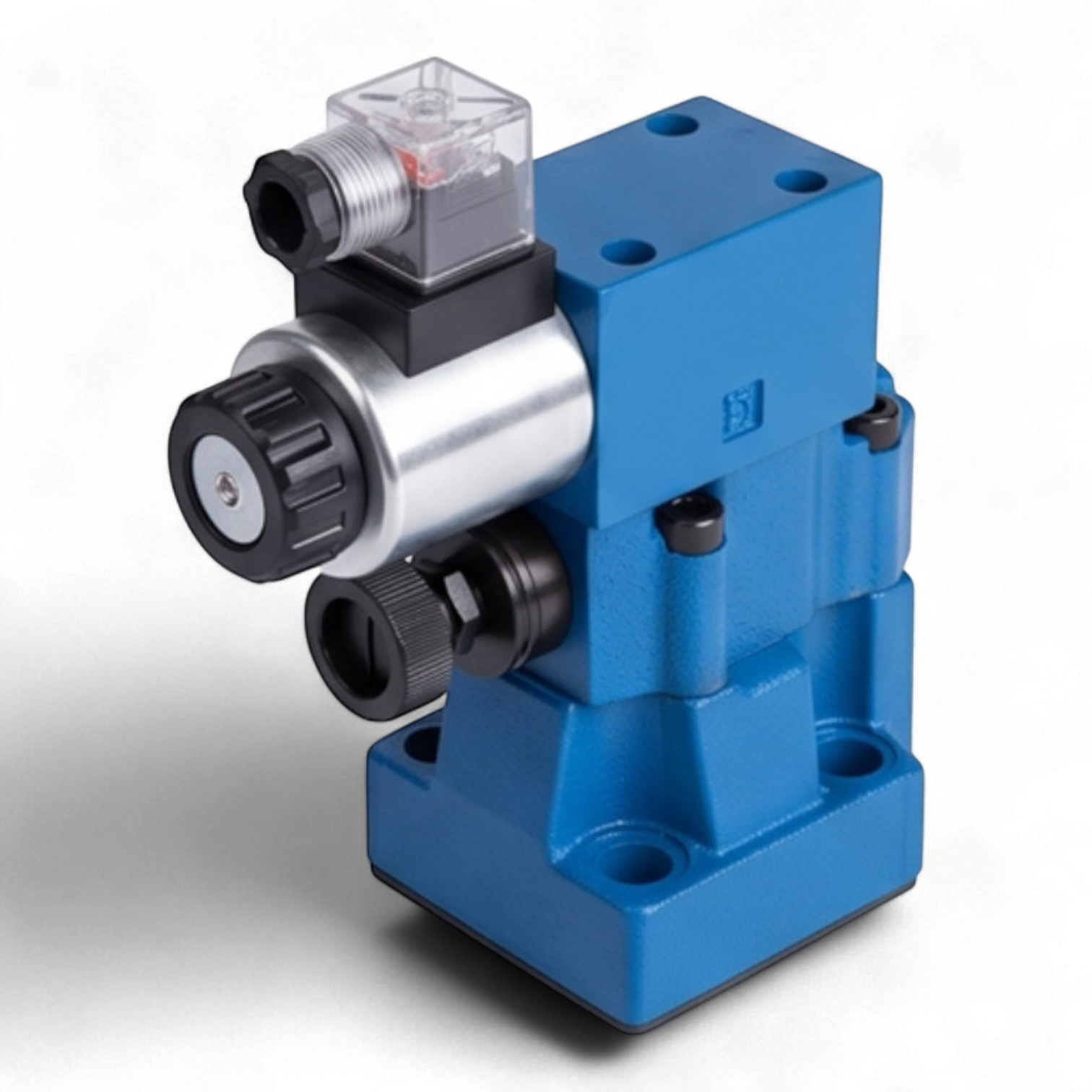

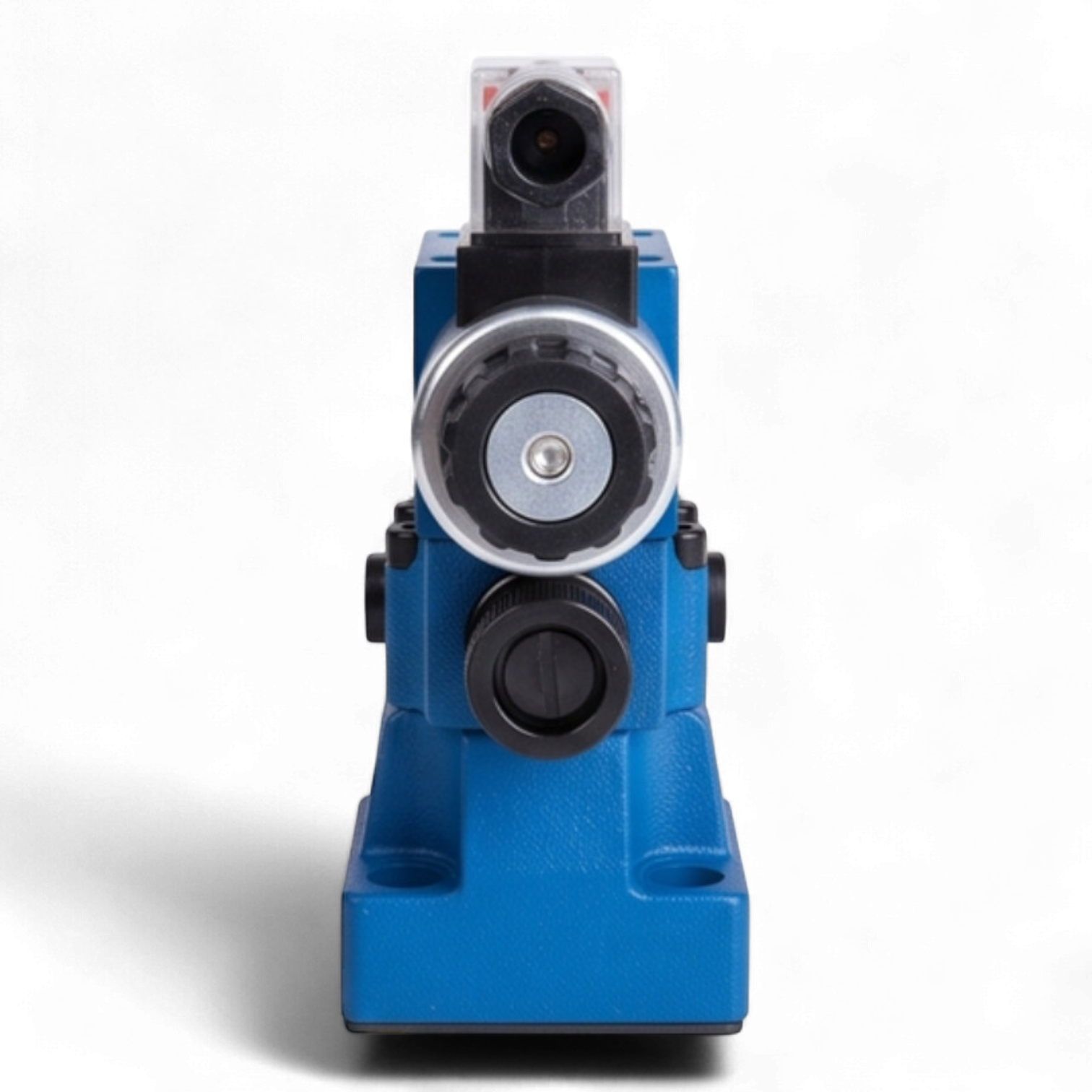

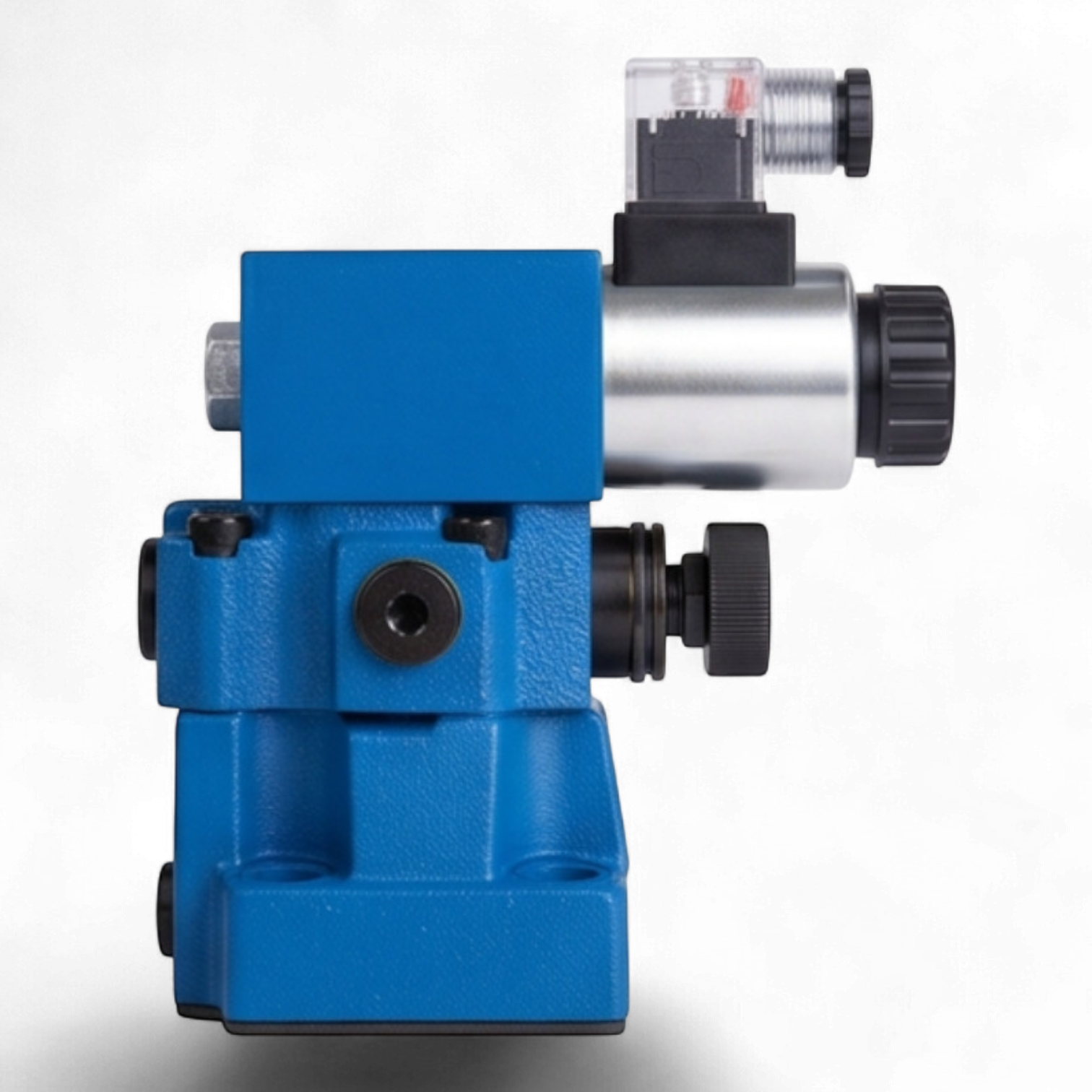

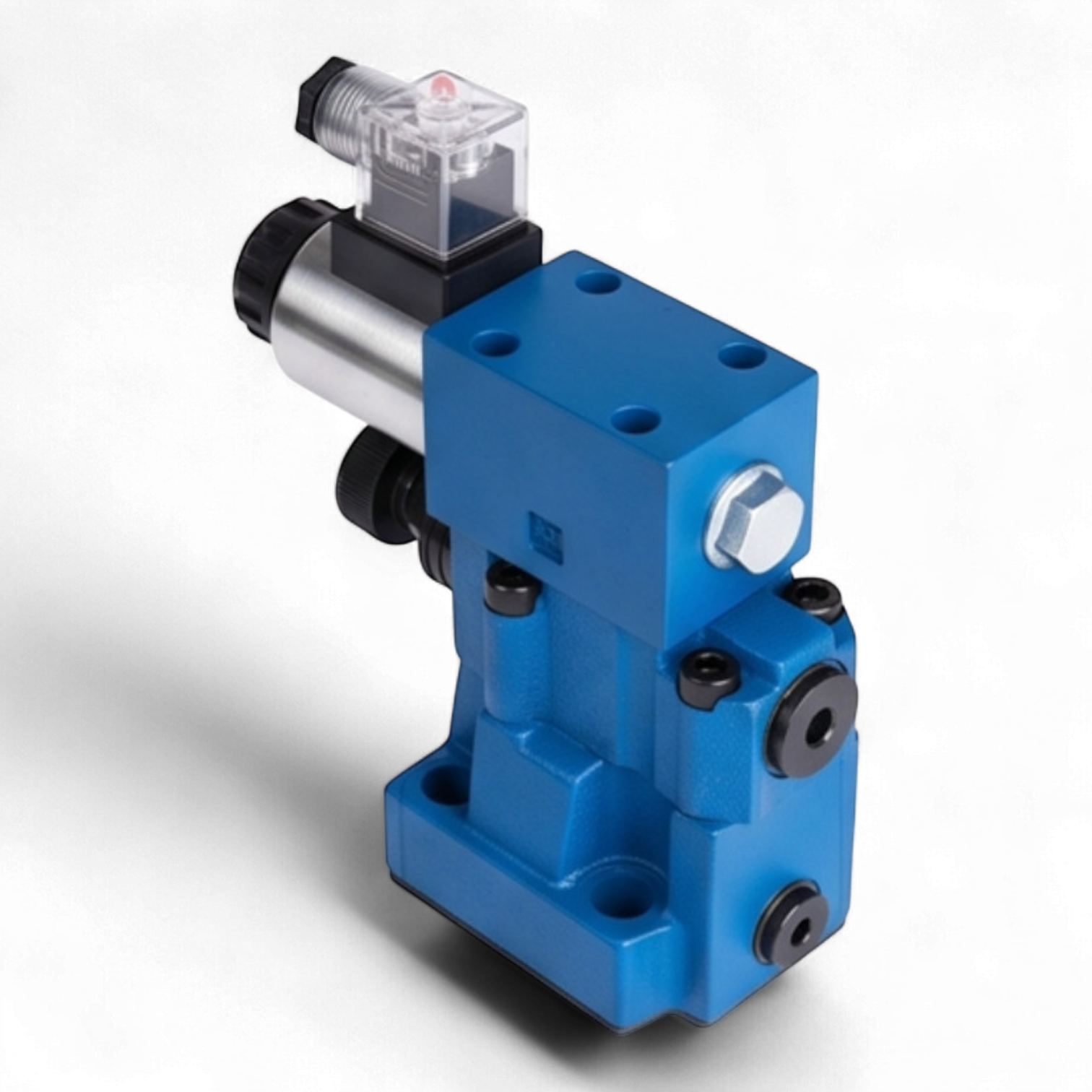

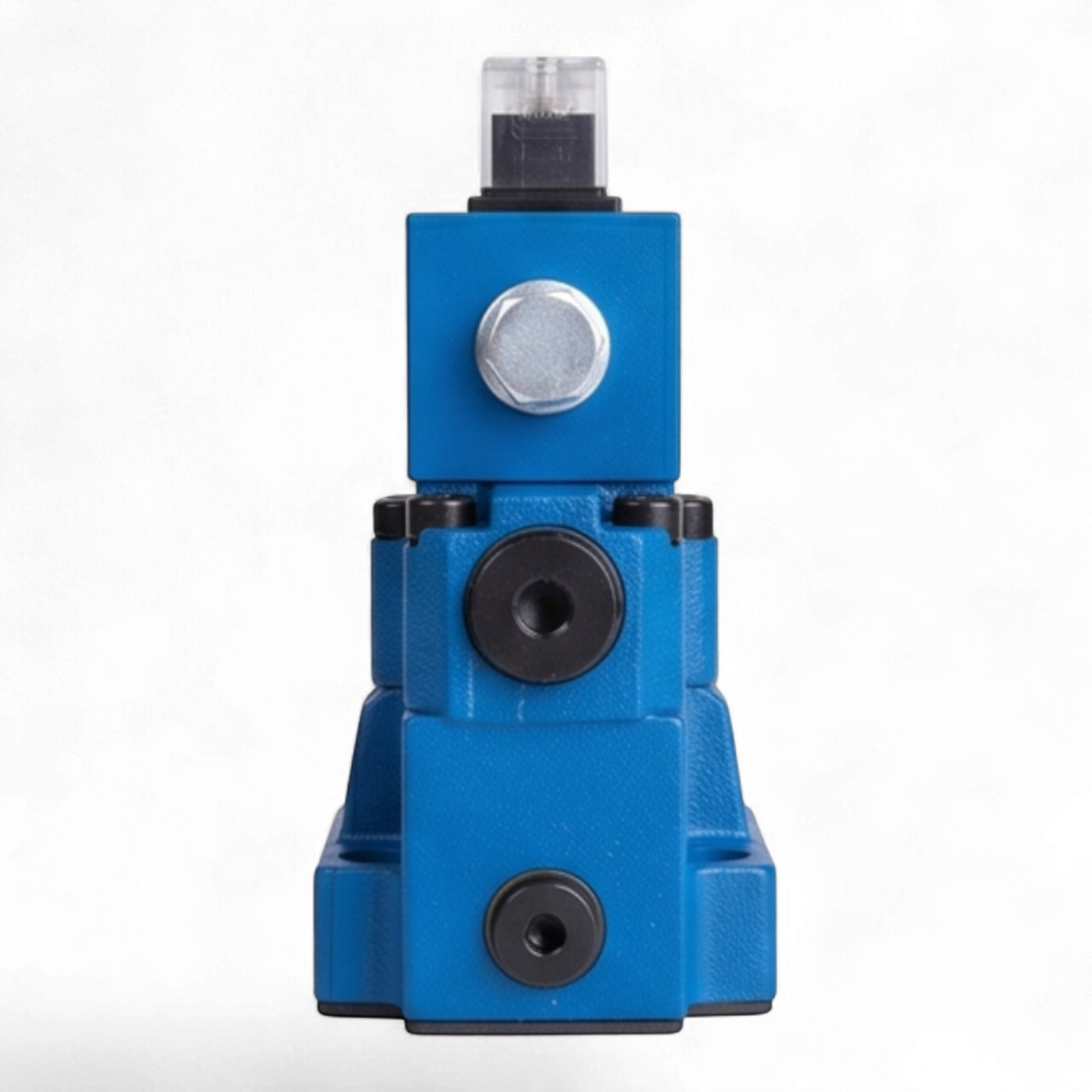

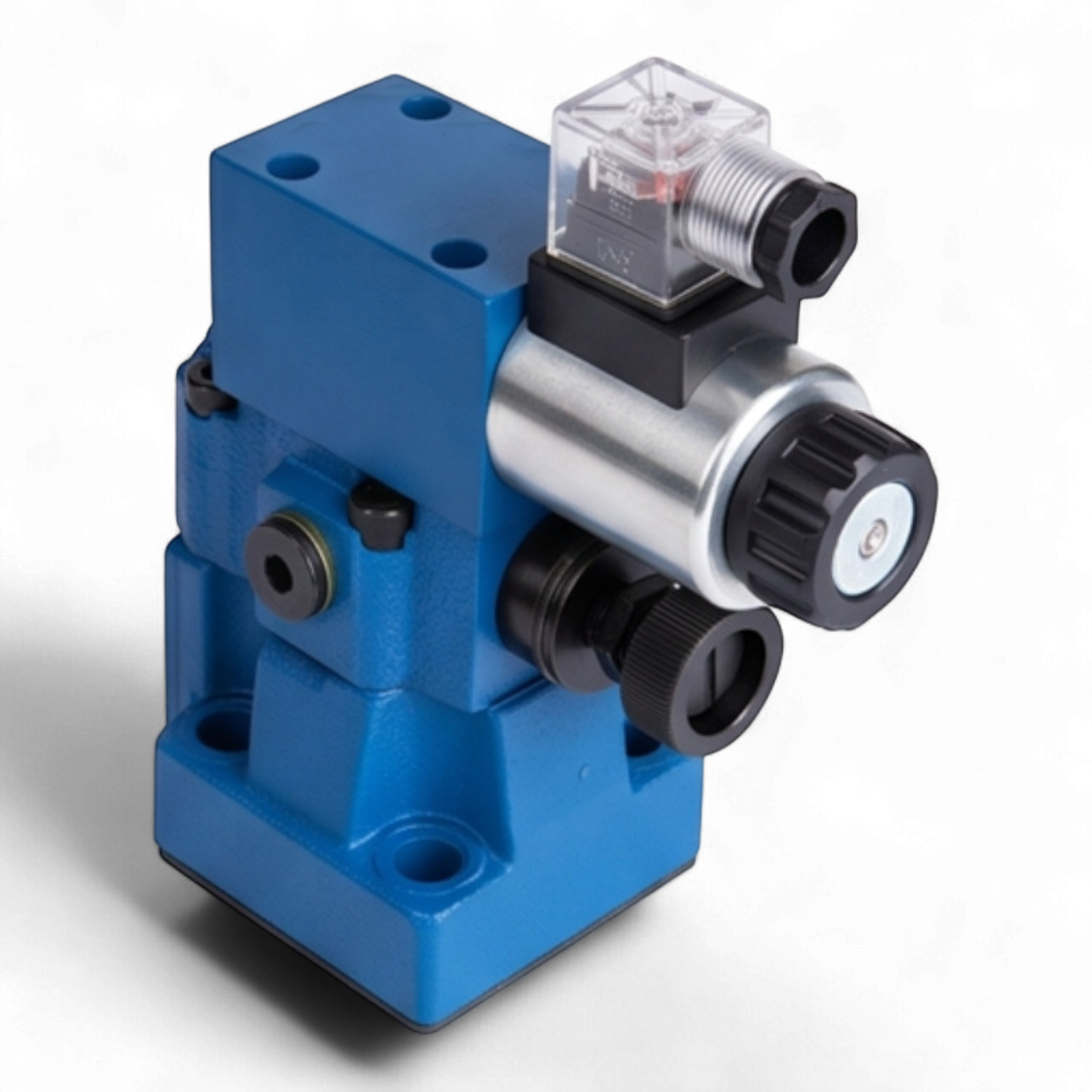

Гидроклапан предохранительный МКПВ-10/3С3Р3.24 представляет собой гидравлический аппарат непрямого действия со стыковым типом присоединения, соответствующим международному стандарту ISO 6264 (типоразмер CETOP R06). Данное устройство предназначено для прецизионного регулирования и поддержания заданного уровня давления в гидросистемах, защиты исполнительных механизмов от превышения номинальных параметров давления, а также для реализации функции дистанционной разгрузки системы.
Конструкция агрегата базируется на интеграции основного клапана и вспомогательного пилотного каскада управления модели ВЕ6.574А.Г24. Управление разгрузкой осуществляется посредством электромагнитного привода. В обесточенном состоянии электромагнита клапан функционирует в нормально-разгруженном режиме, обеспечивая свободный слив рабочей жидкости в бак при минимальном давлении.
Основные технические параметры:
- Условный проход (Ду): 10 мм
- Номинальный расход рабочей жидкости: 80 л/мин
- Максимальное рабочее давление: 320 бар (32 МПа)
- Диапазон настройки давления: 50–350 бар (5,0–35,0 МПа)
- Исполнение регулировочного органа: Рукоятка
- Напряжение цепи управления: 24 В постоянного тока (DC)
- Степень защиты оболочки: IP65
- Тип электрического интерфейса: Разъем DIN 43650 A с интегрированной LED-индикацией
- Кинематическая вязкость рабочей жидкости: 10–400 сСт
Структура и расшифровка условного обозначения:
- МКПВ: Гидроклапан предохранительный непрямого действия
- 10: Условный проход 10 мм
- 3: Номинальное давление на входе 32 МПа
- С: Стыковой способ монтажа
- 3: Электромагнитное управление разгрузкой, нормально-разгруженное исполнение
- Р: Регулировочное устройство в виде рукоятки
- 3: Диапазон настройки давления до 32 МПа
- 24: Напряжение питания электромагнита 24В DC
Монтажные и геометрические характеристики:
Присоединительная поверхность выполнена согласно международным спецификациям для гидроаппаратуры с условным проходом 10 мм. Фиксация на монтажной плите осуществляется четырьмя болтами М12. Габаритные размеры опорного фланца корпуса составляют 78x98,5 мм.
