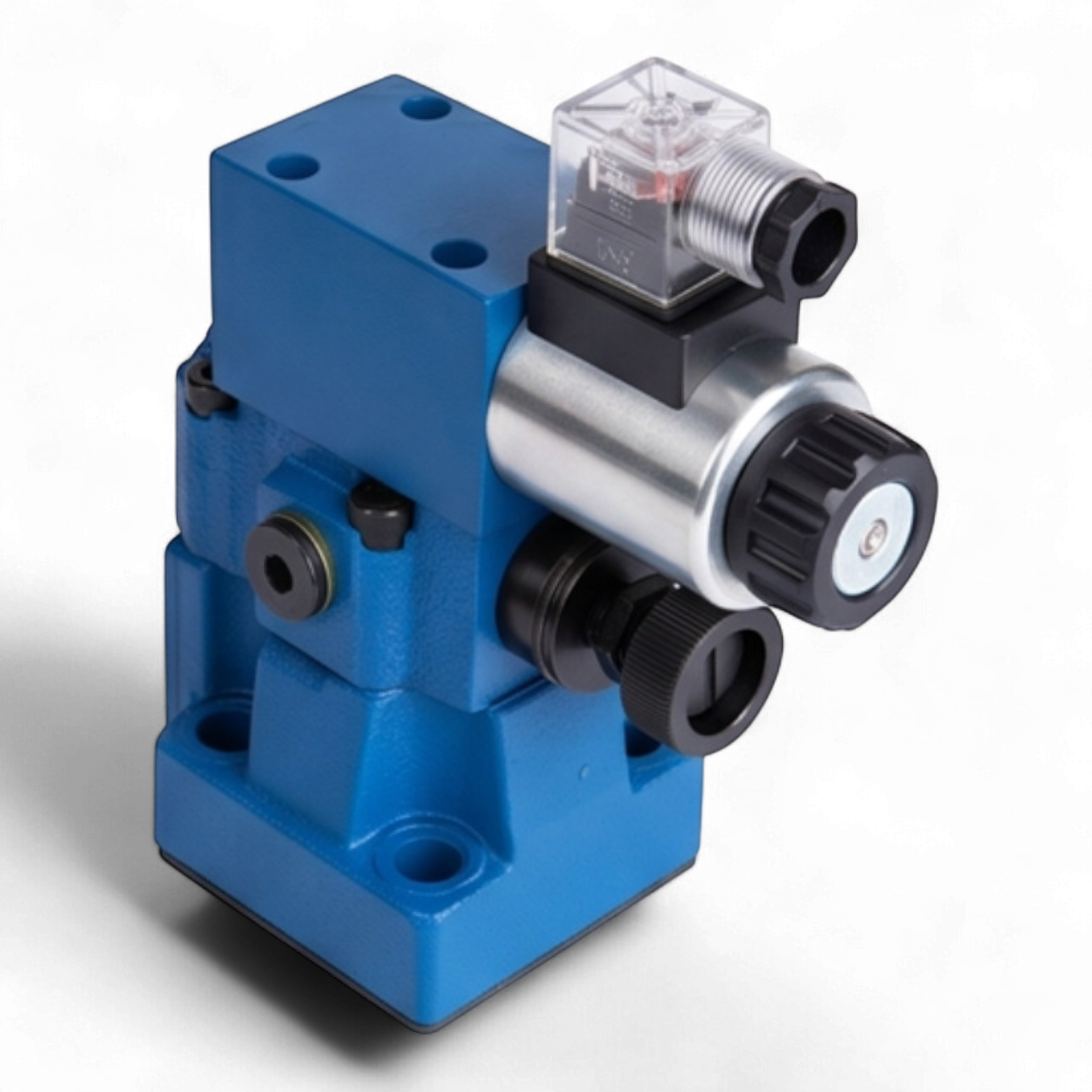

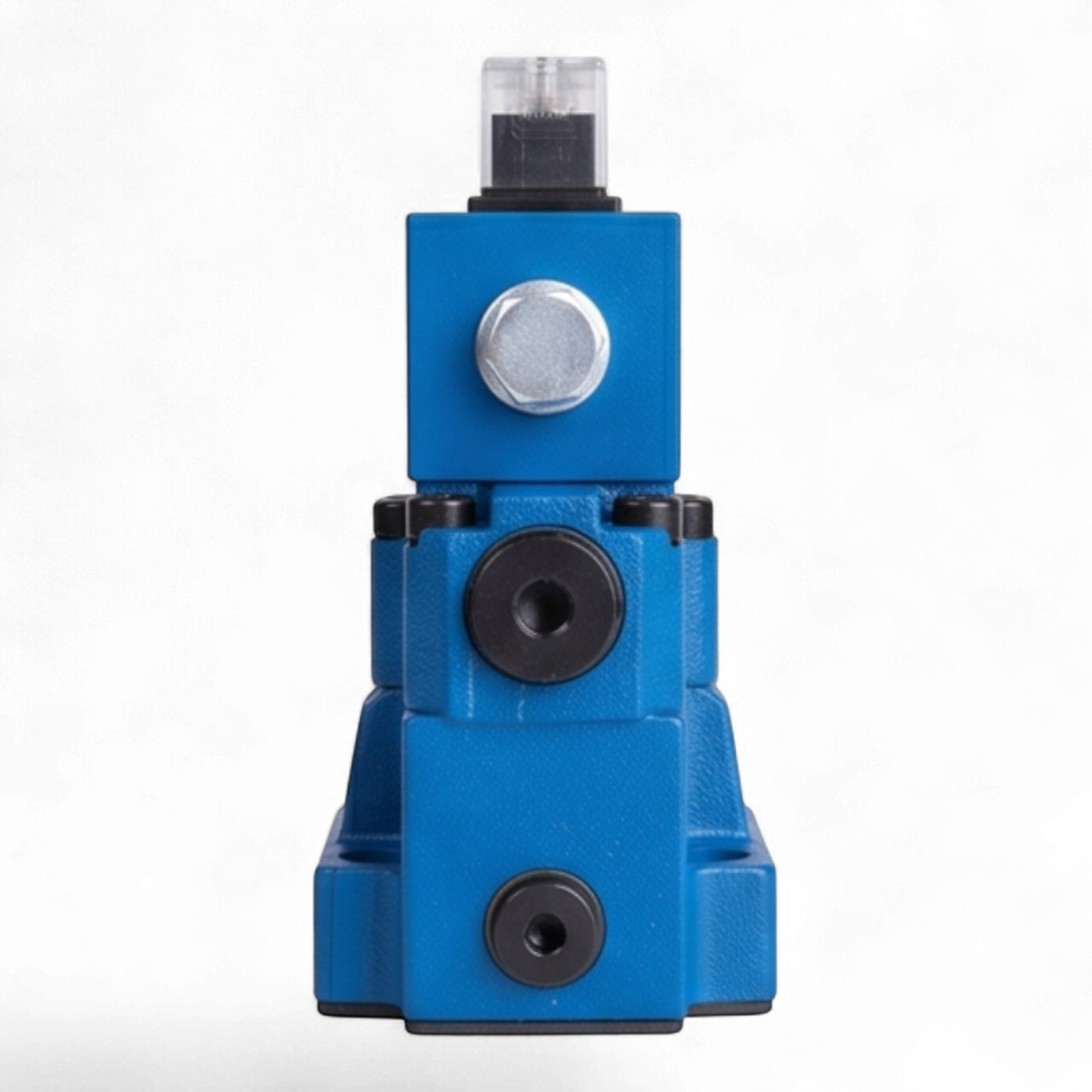

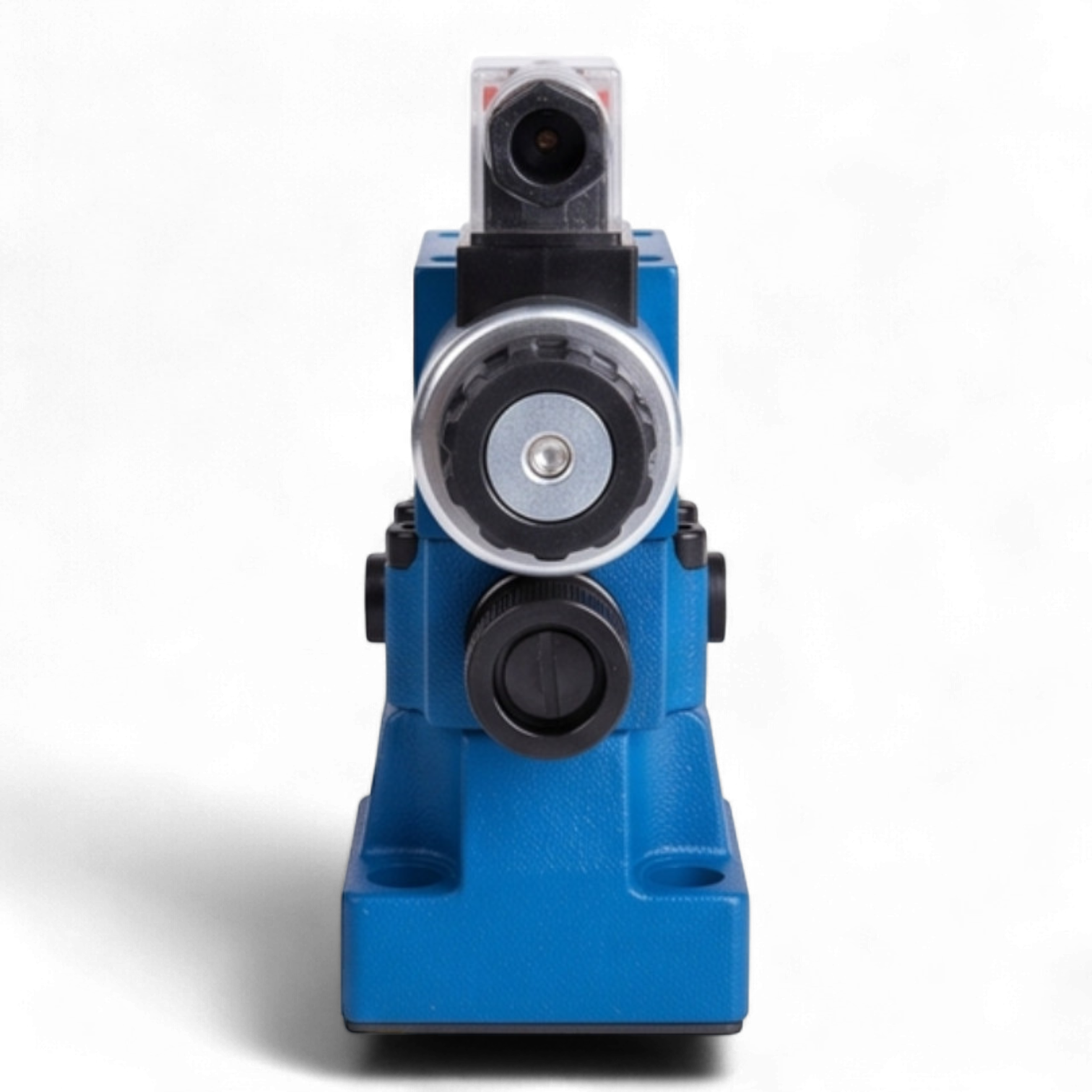

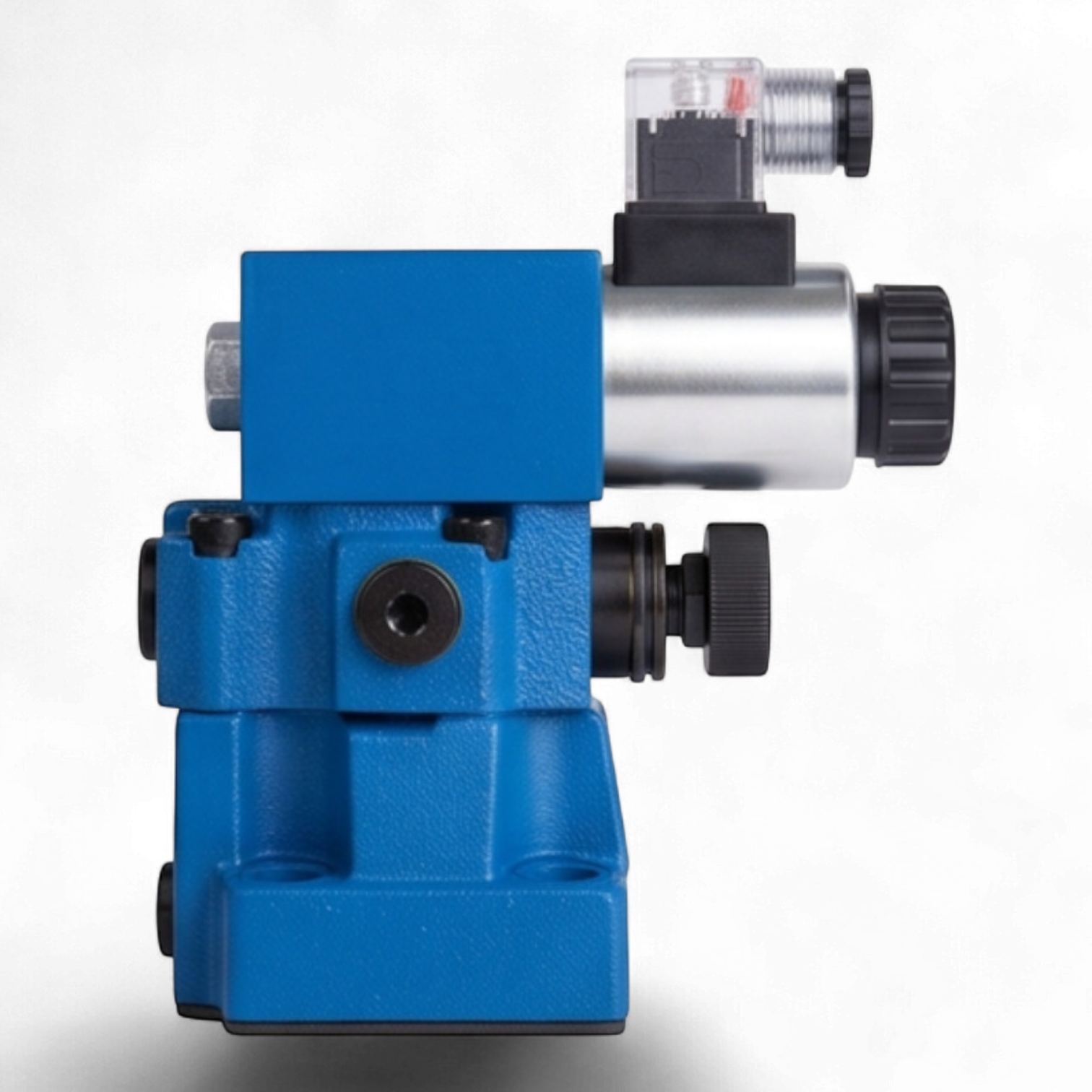

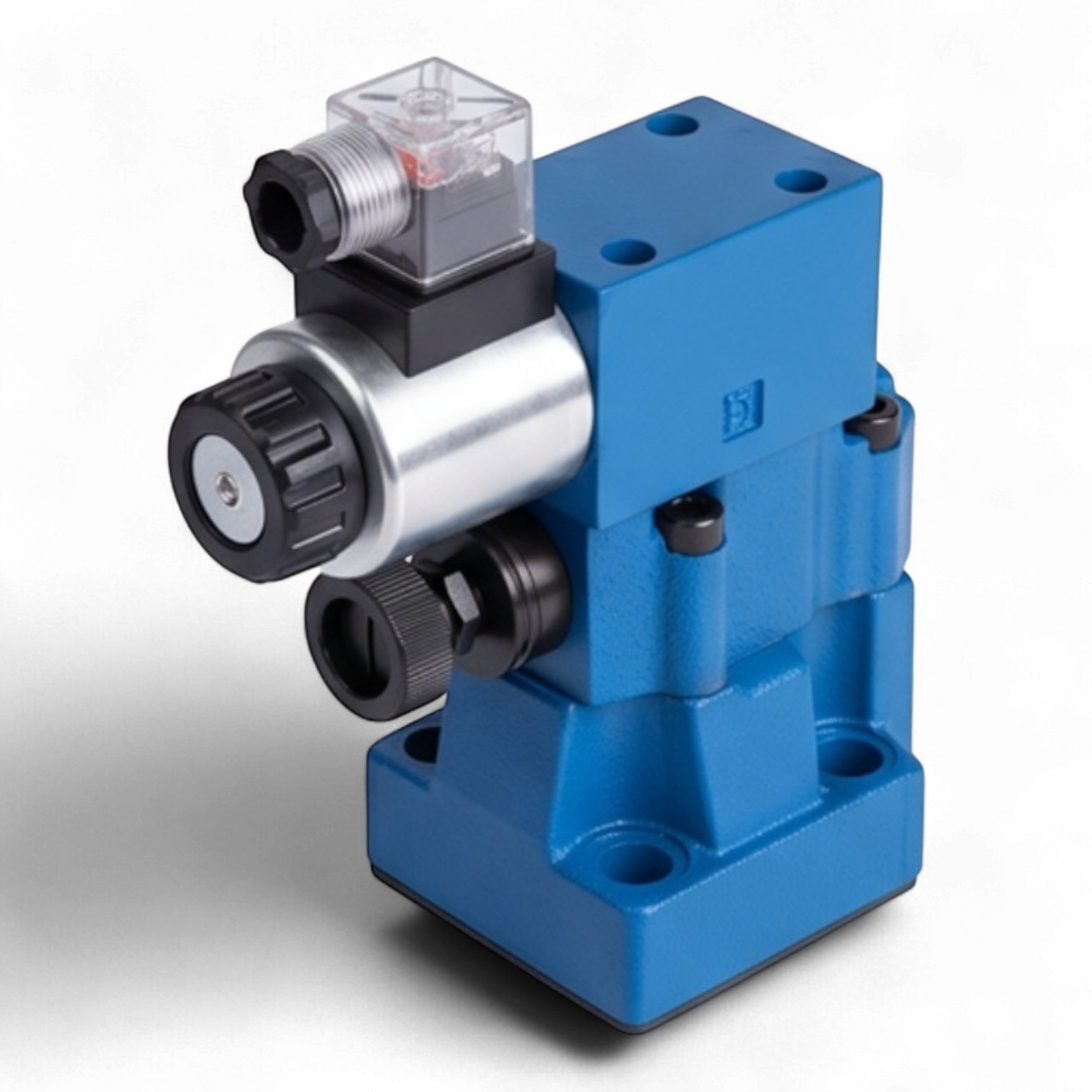

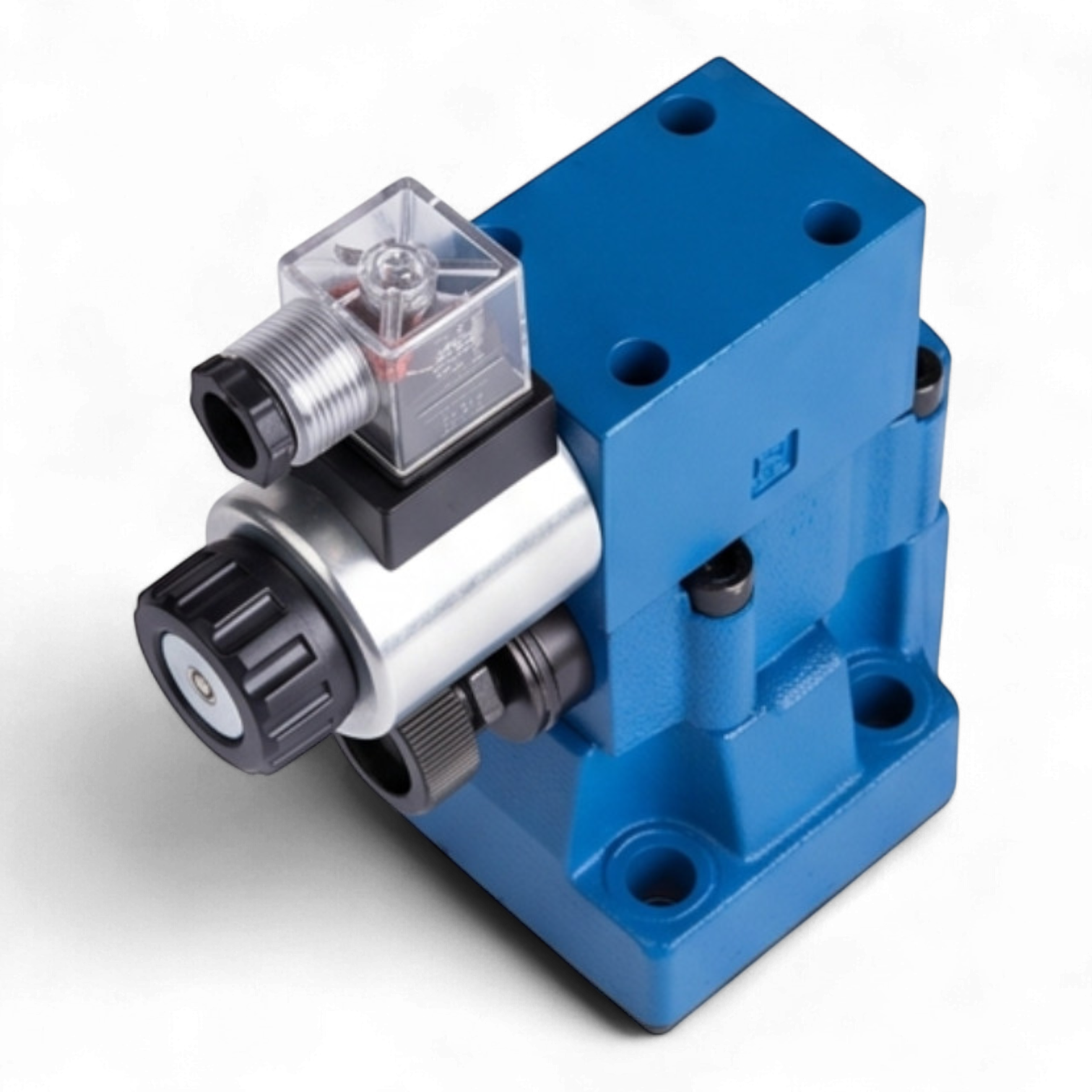

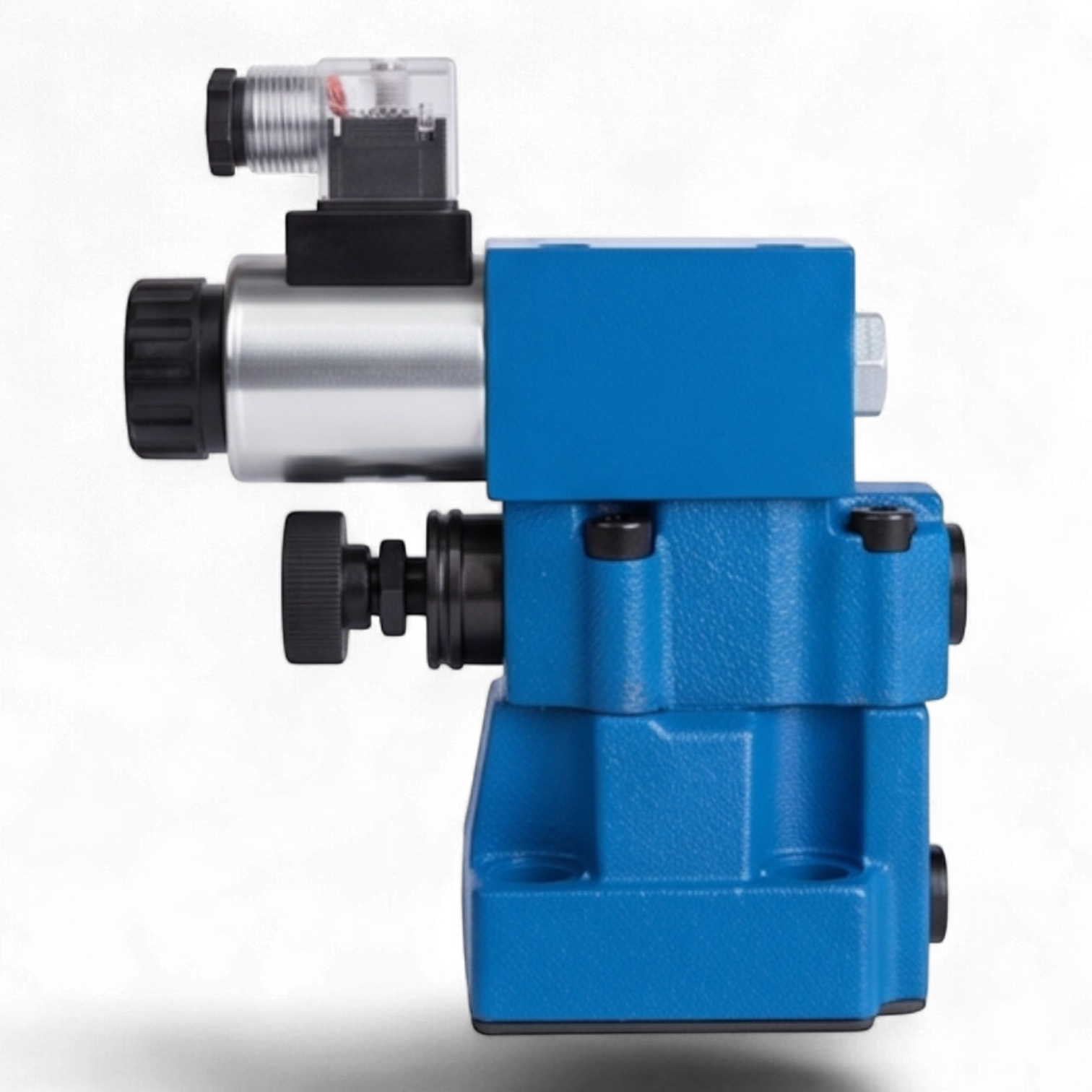

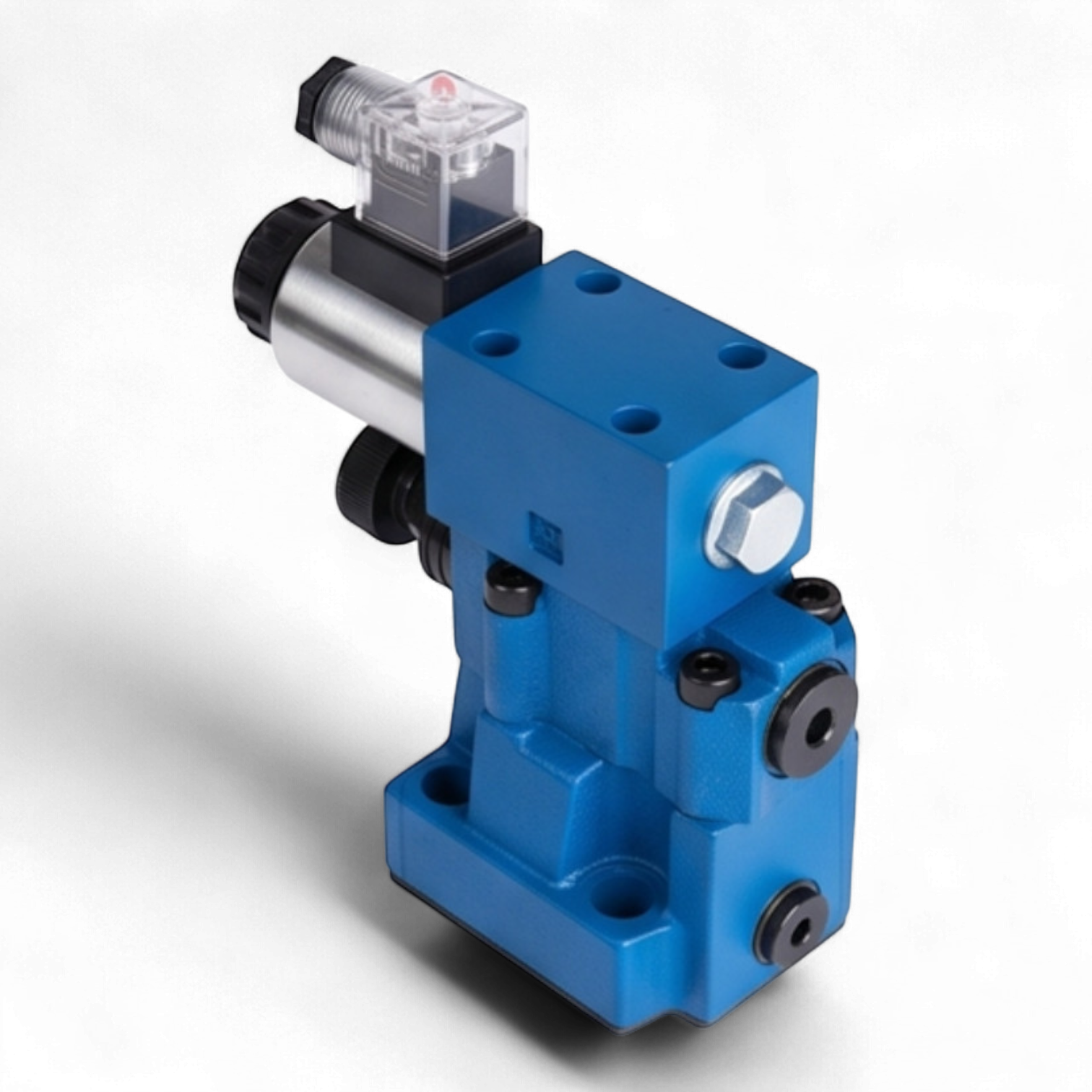

Техническое описание гидроклапана МКПВ-10/3С4Р1.24
Гидроклапан предохранительный МКПВ-10/3С4Р1.24 является гидравлическим аппаратом непрямого действия стыкового исполнения. Устройство предназначено для прецизионного поддержания установленного давления в гидролиниях, защиты гидравлических приводов от превышения номинальных значений давления (перегрузок) и обеспечения функции дистанционной разгрузки системы.
Технические характеристики
- Условный проход (DN): 10 мм
- Номинальное давление на входе: 32 МПа (320 бар)
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар)
- Давление настройки (номинальное): 10 МПа (100 бар)
- Номинальный расход рабочей среды: 80 л/мин
- Конфигурация монтажа: Стыковой монтаж по ISO 6264 (CETOP R06)
- Тип управления разгрузкой: Электромагнитное, посредством пилотного каскада ВЕ6.574А.Г24
- Функциональный режим разгрузки: Нормально-нагруженный (активация разгрузки при подаче сигнала на соленоид)
- Параметры электропитания: 24 В DC (постоянный ток)
- Орган регулировки: Рукоятка
- Класс защиты корпуса: IP65
- Кинематическая вязкость рабочей жидкости: 10–400 сСт
Конструктивные и функциональные особенности
Аппарат состоит из основного каскада (клапана давления) и вспомогательного пилотного каскада с электромагнитным приводом. В деактивированном состоянии электромагнита устройство выполняет функцию ограничения давления в системе согласно установке регулировочного органа. При подаче управляющего напряжения на соленоид линия управления сообщается со сливной магистралью, обеспечивая перевод гидросистемы в режим разгрузки.
Монтажные параметры
Присоединительные поверхности соответствуют стандарту CETOP 06. Герметизация стыковых соединений обеспечивается эластомерными уплотнениями. Электрическая коммутация реализована через штепсельный разъем стандарта DIN 43650 A, оснащенный светодиодным индикатором состояния.
