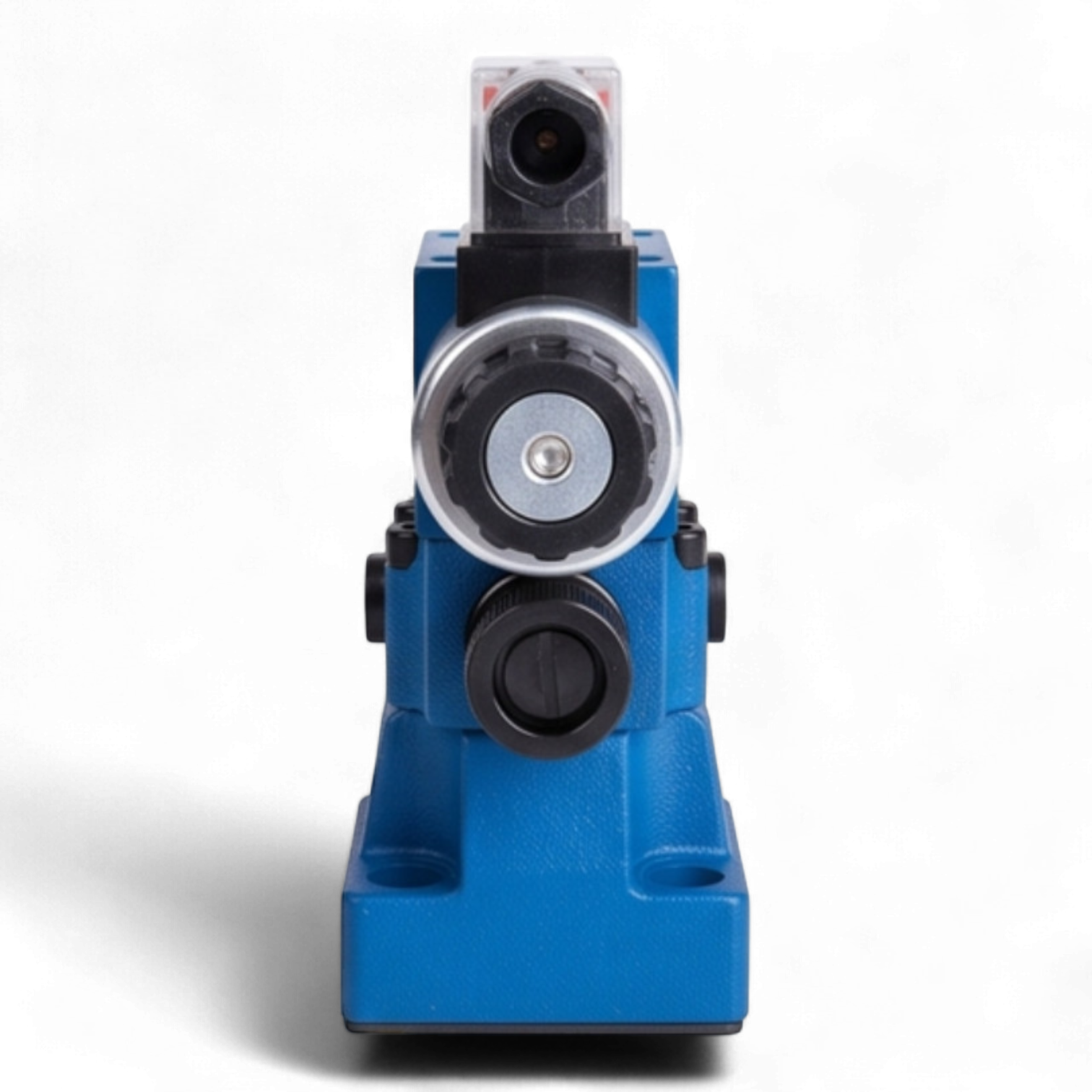

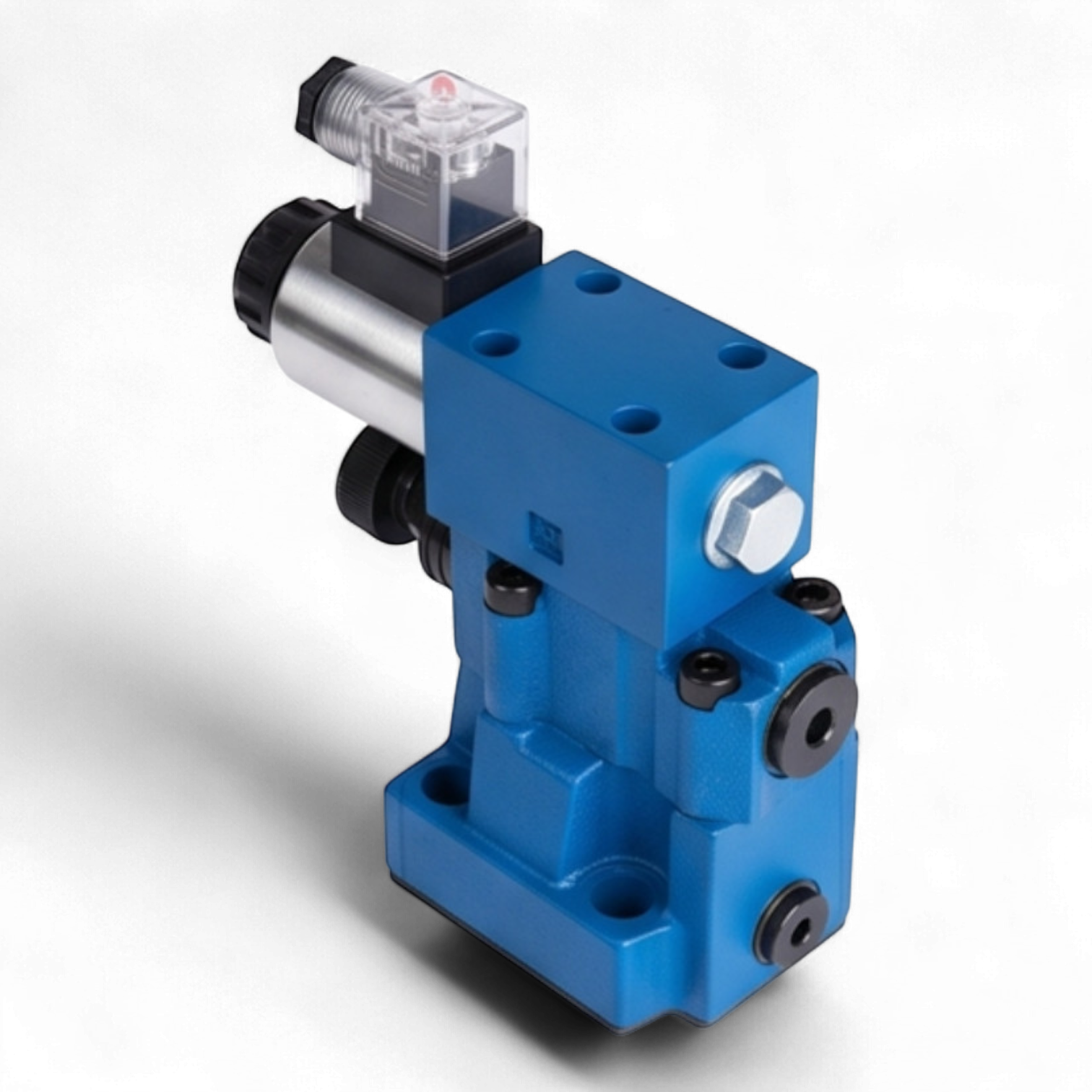

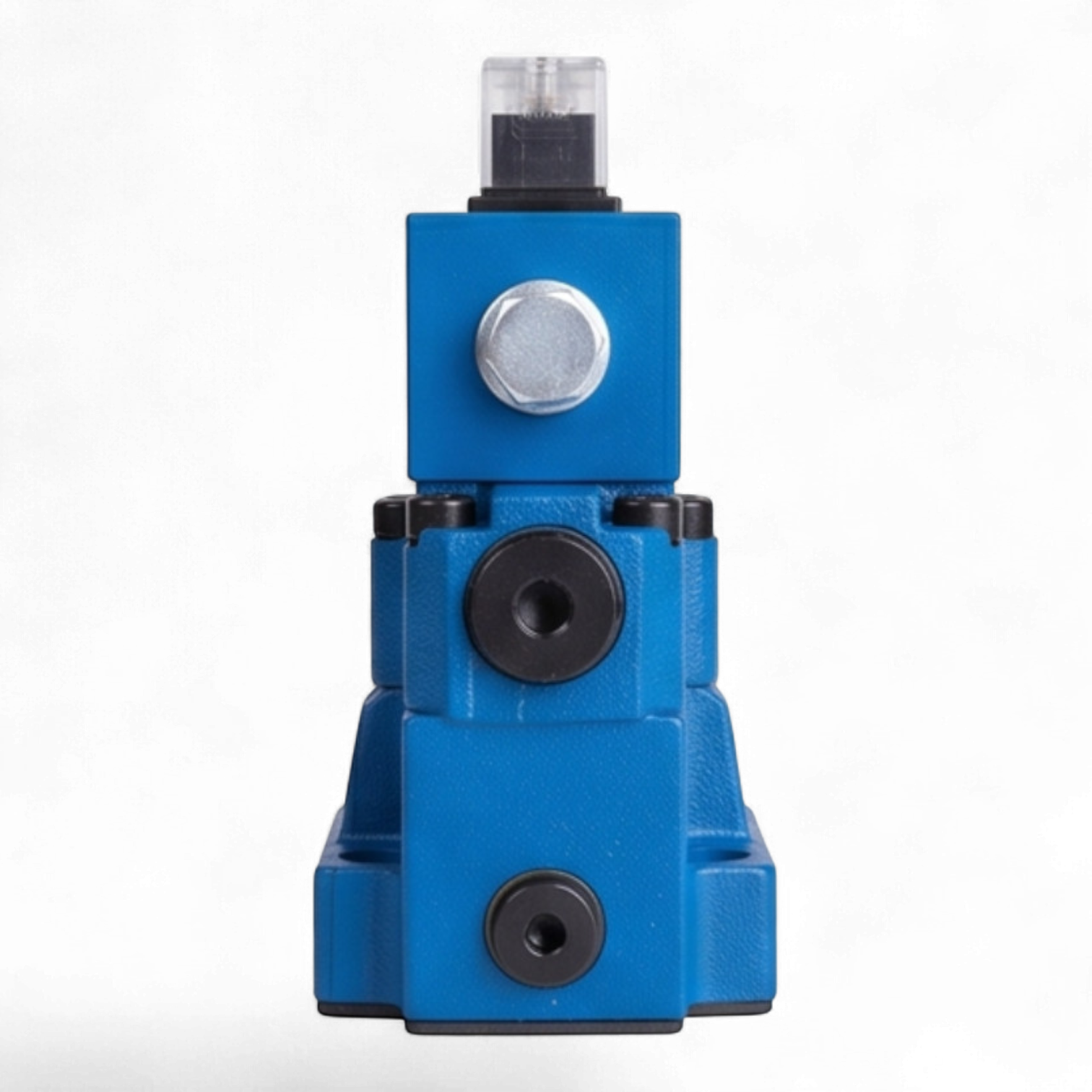

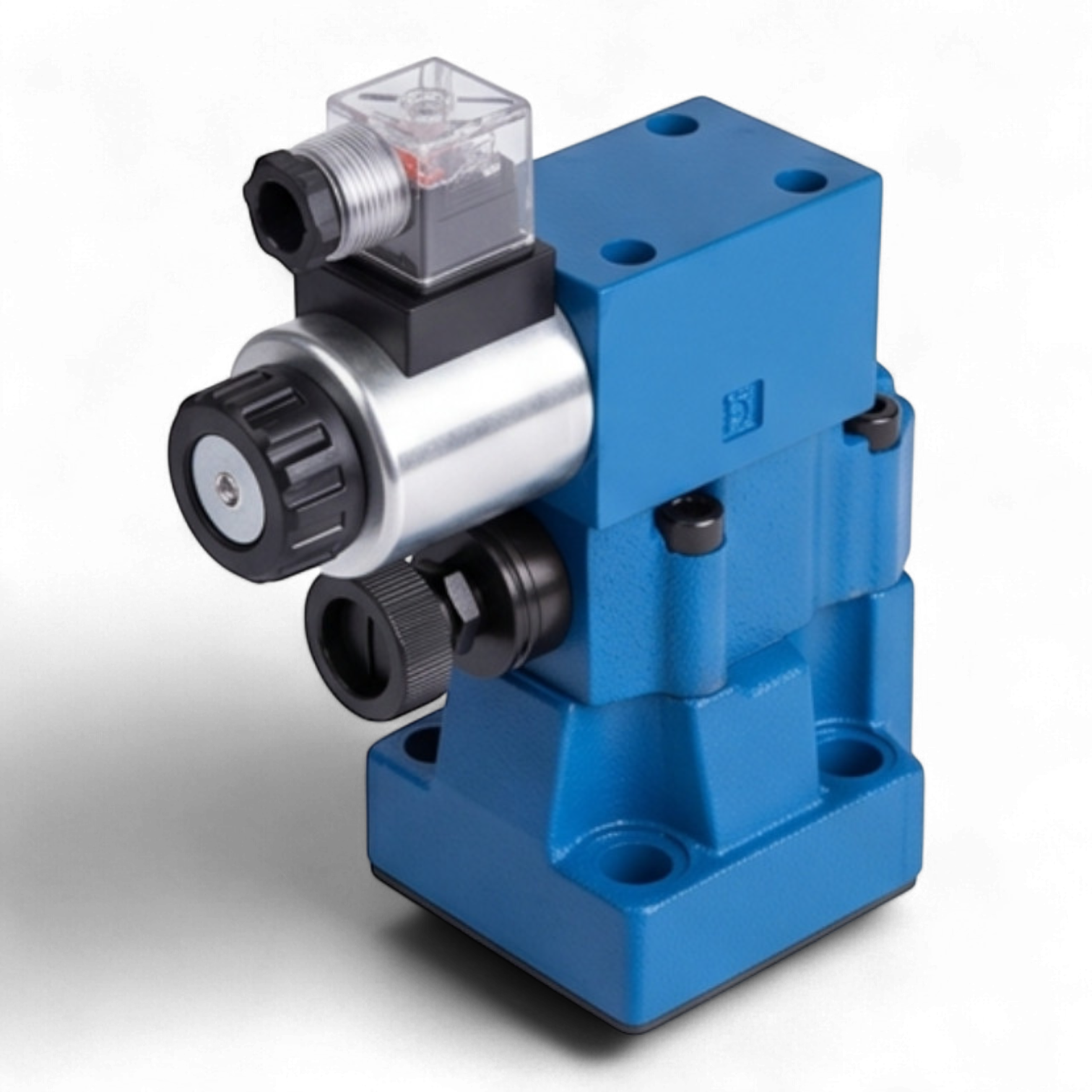

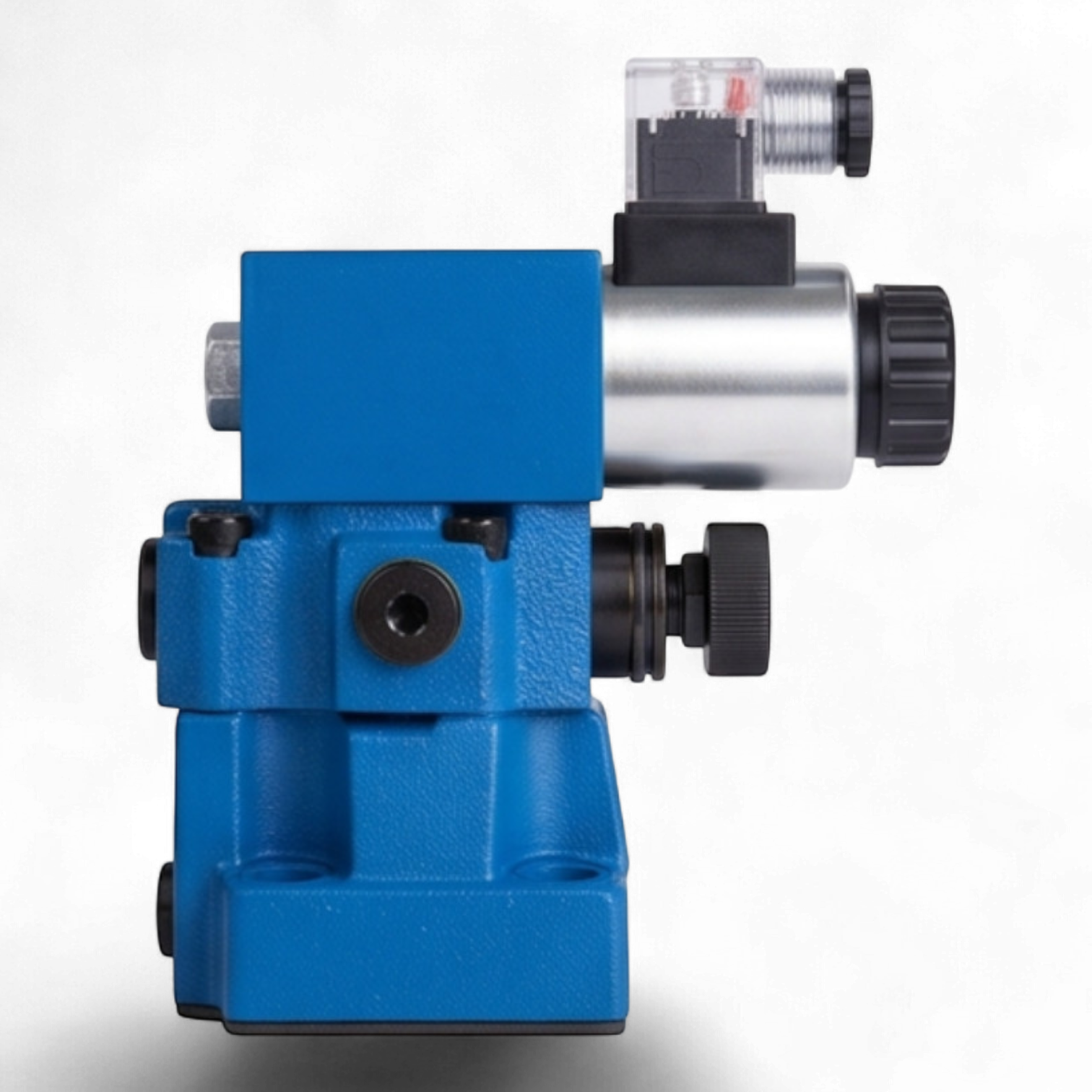

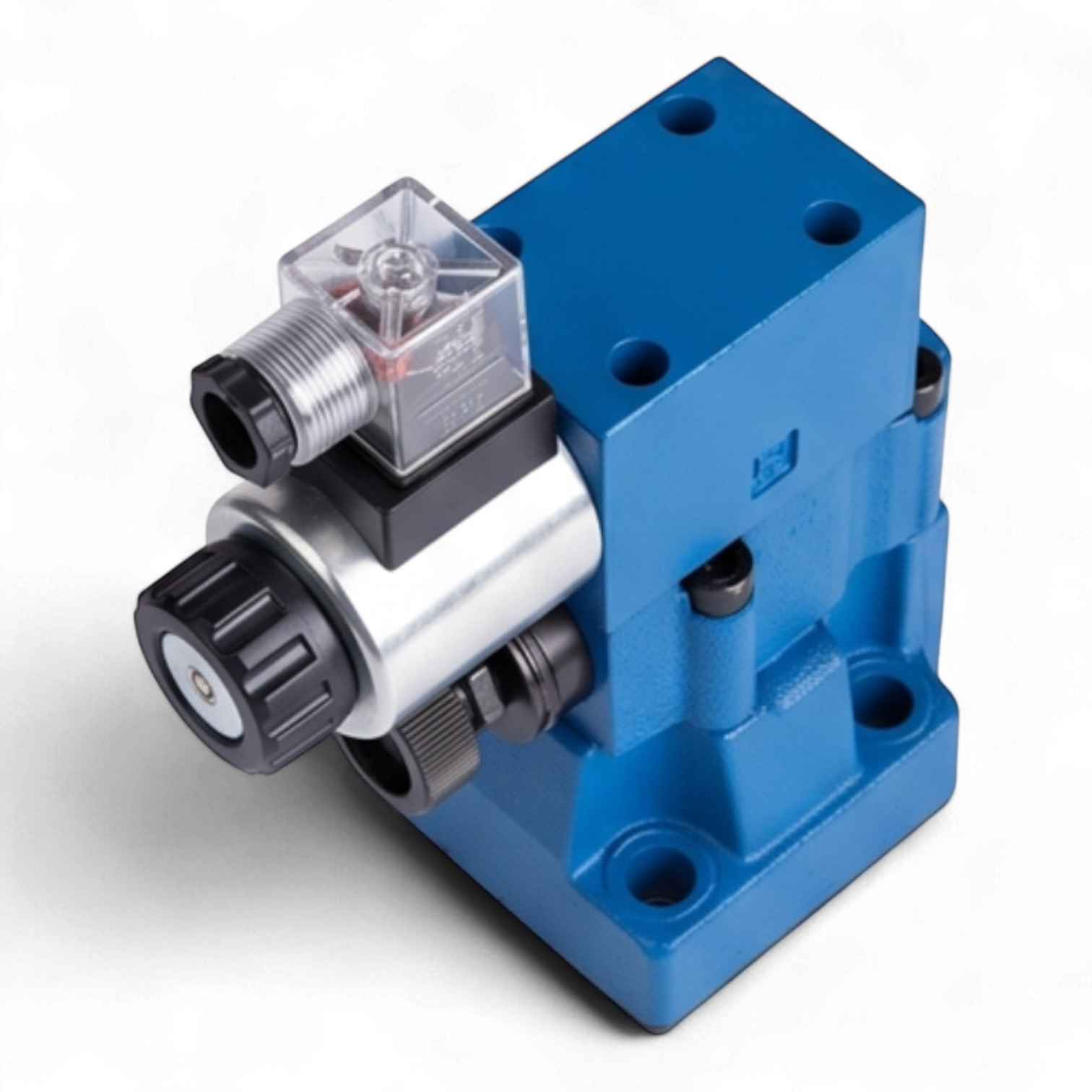

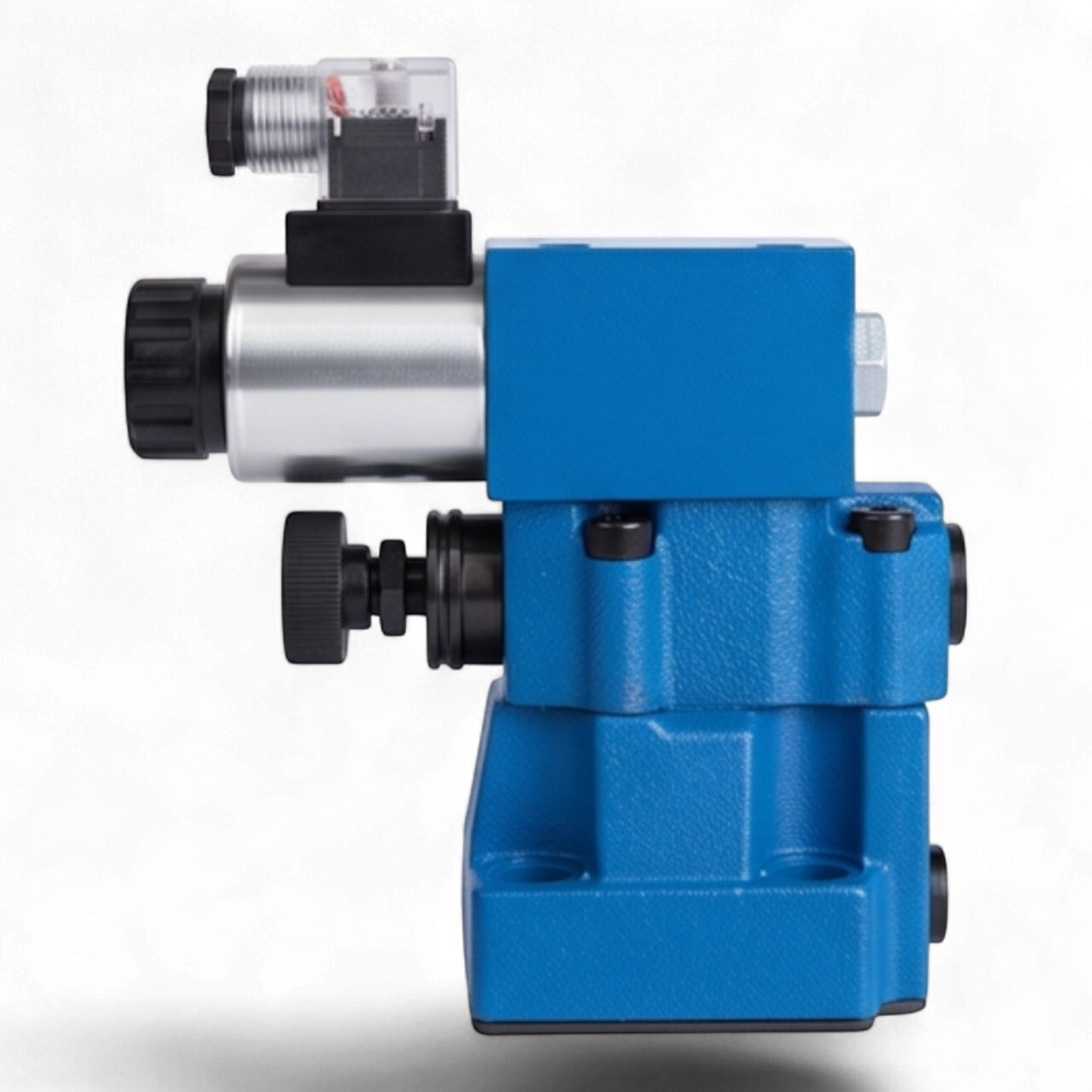

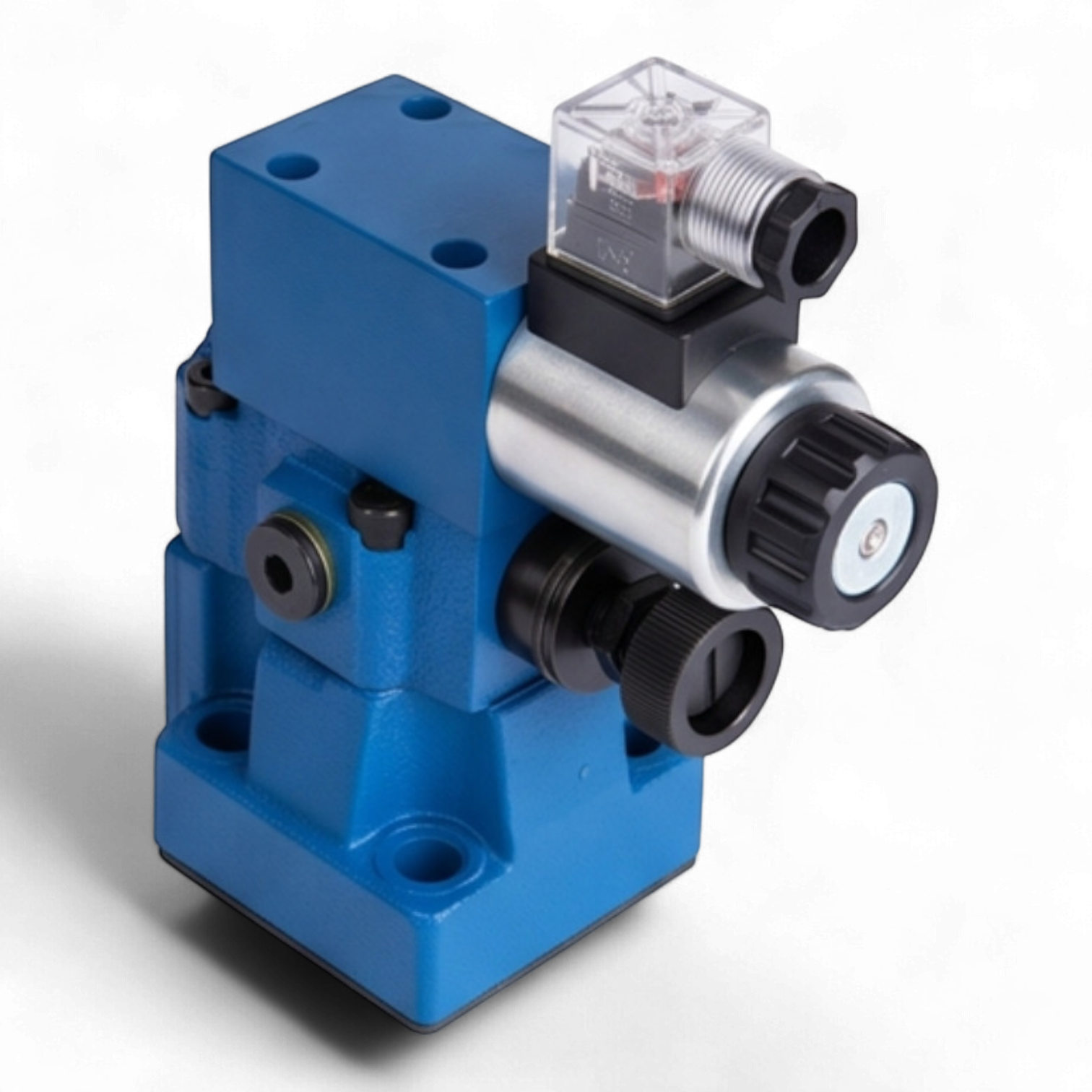

Техническое описание гидроклапана предохранительного МКПВ-10/3С4Р2.110
Гидроклапан МКПВ-10/3С4Р2.110 является гидравлическим аппаратом непрямого действия со стыковым типом монтажа (стандарт CETOP R06). Устройство предназначено для прецизионного поддержания заданного уровня давления в гидросистемах, обеспечения защиты напорных магистралей от превышения номинальных параметров давления и реализации функции дистанционной разгрузки системы через встроенный электромагнитный пилот.
Конструктивные и функциональные параметры:
- Система управления: Электромагнитная разгрузка в нормально-нагруженном исполнении. Функцию пилотного каскада выполняет гидрораспределитель ВЕ6.574А.В110.
- Регулировочный орган: Механическое устройство (ручка) для настройки порога срабатывания клапана.
- Интерфейс подключения: Электрический соединитель стандарта DIN43650 A, оснащенный светодиодной индикацией (LED AC) для мониторинга состояния соленоида.
- Класс защиты: Исполнение корпуса и электрических узлов соответствует индексу IP65.
Технические характеристики:
- Условный проход (Ду): 10 мм
- Номинальный расход рабочей жидкости: 80 л/мин
- Максимальное рабочее давление: 320 бар (32 МПа)
- Диапазон регулирования давления: 20–250 бар (2,0–25,0 МПа)
- Параметры электропитания: ~110В / 50Гц
- Кинематическая вязкость рабочей среды: 10–400 сСт
- Конфигурация портов: P (напорная линия), T (сливная линия)
Характеристики
Тип монтажа
Стыковой
Типоразмер
CETOP R06
Тип клапана давления
Предохранительный
Условный проход, мм
10
Номинальный расход, л/мин
80
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
