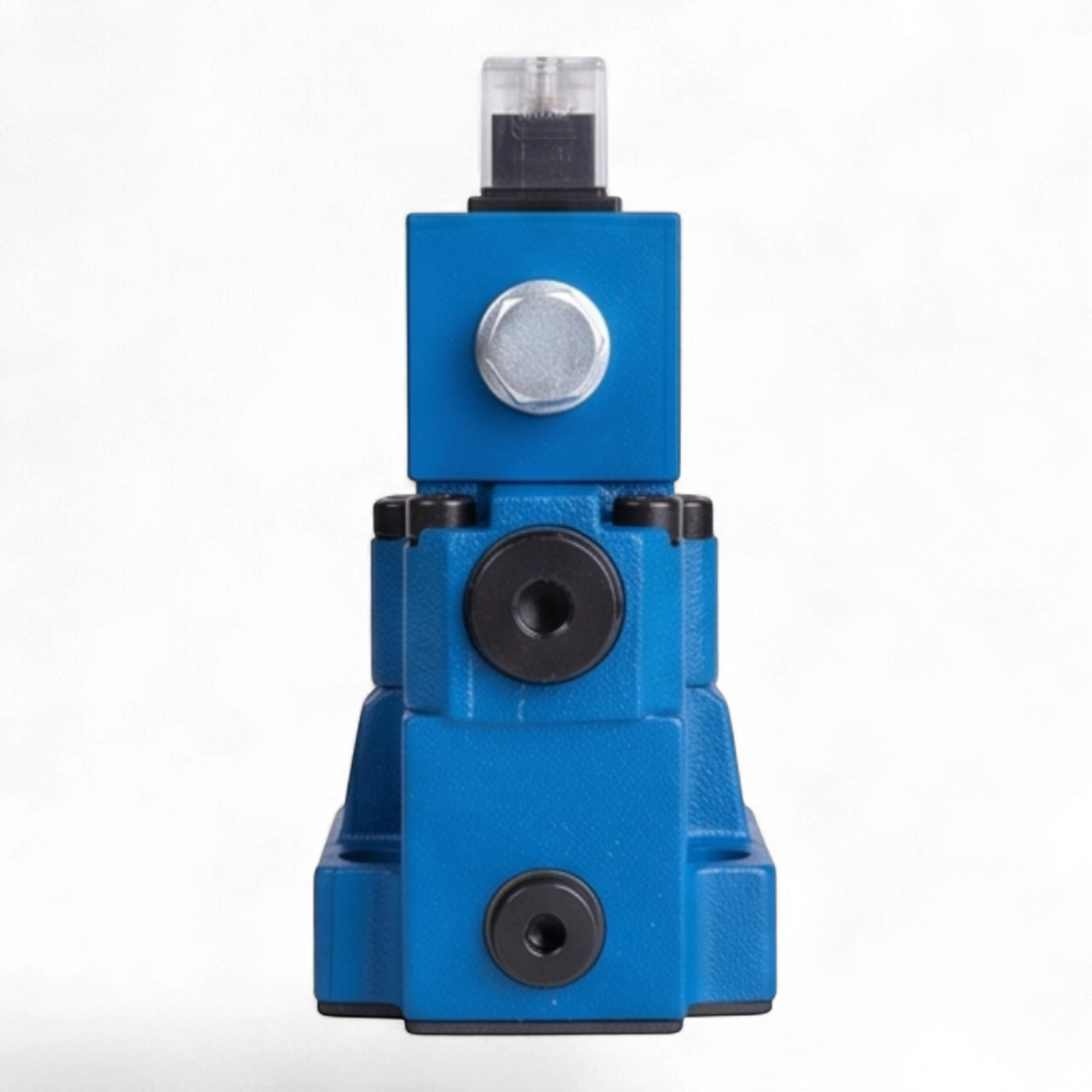

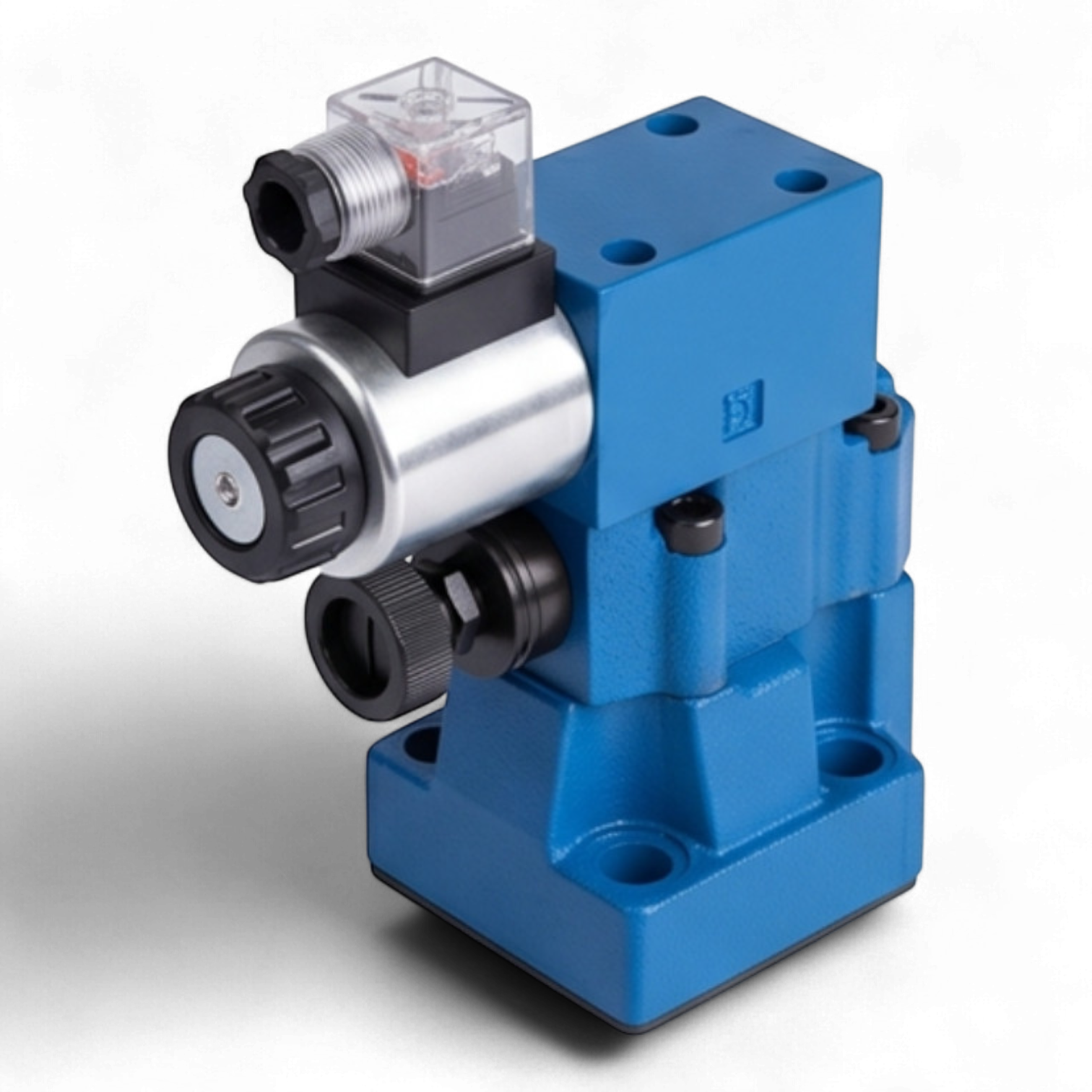

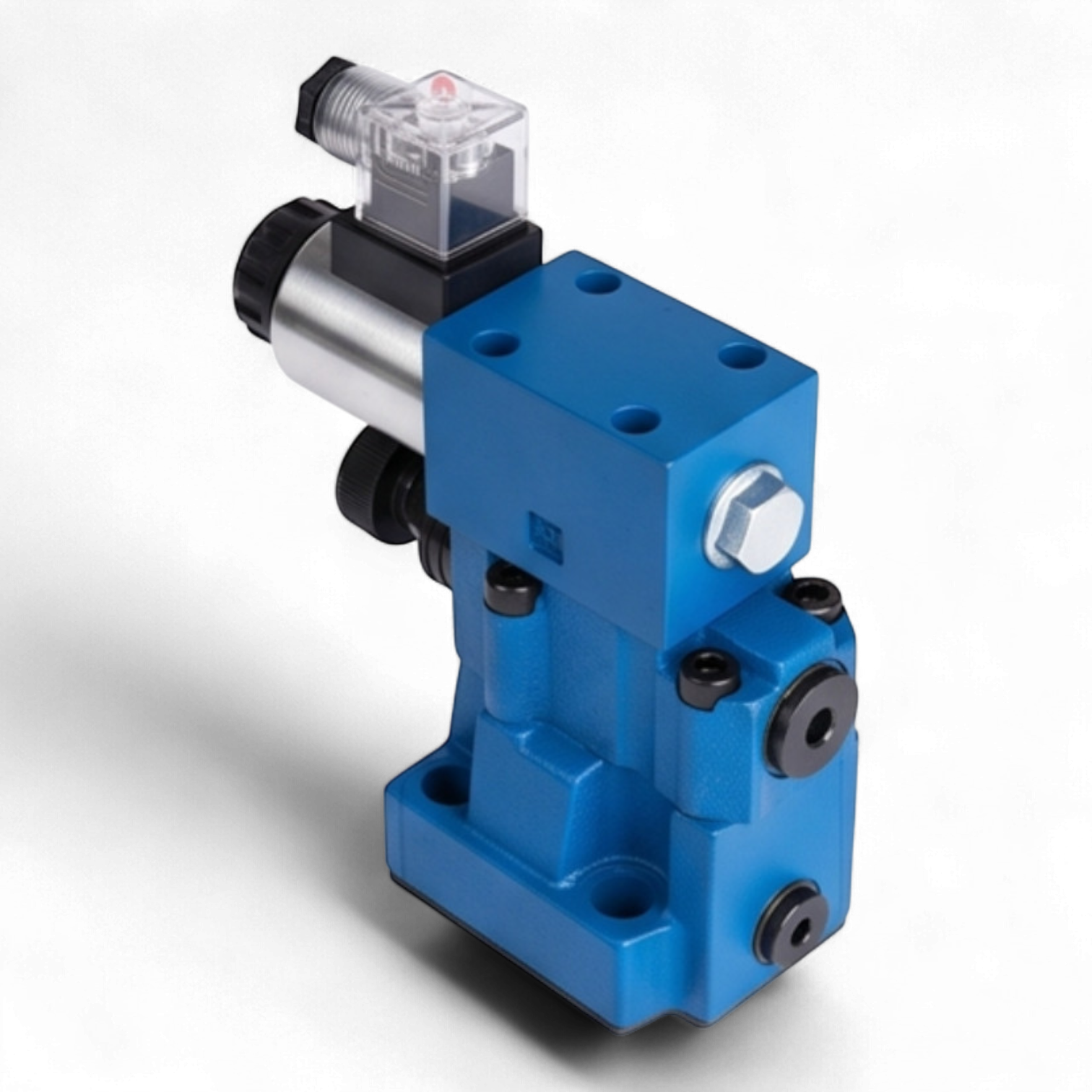

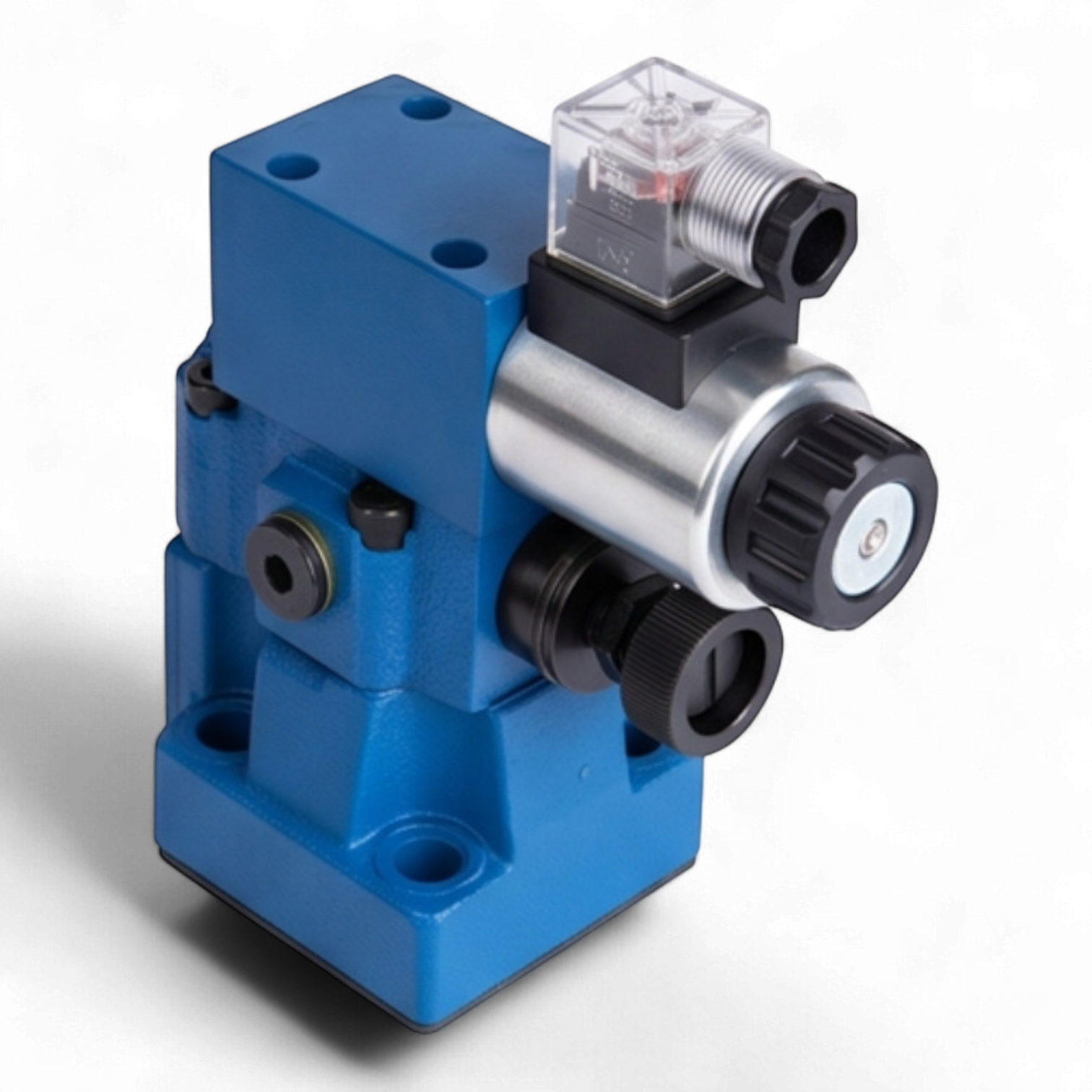

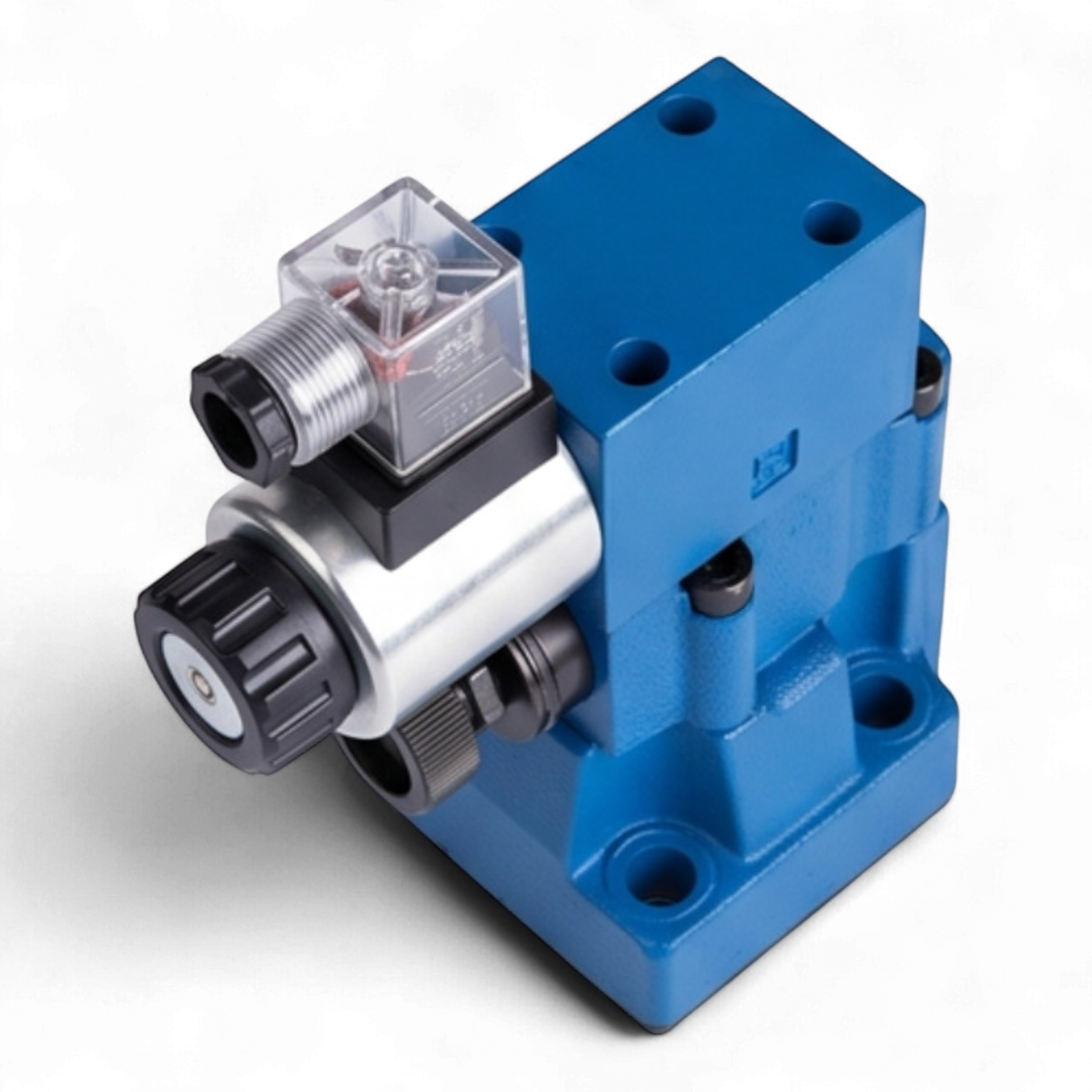

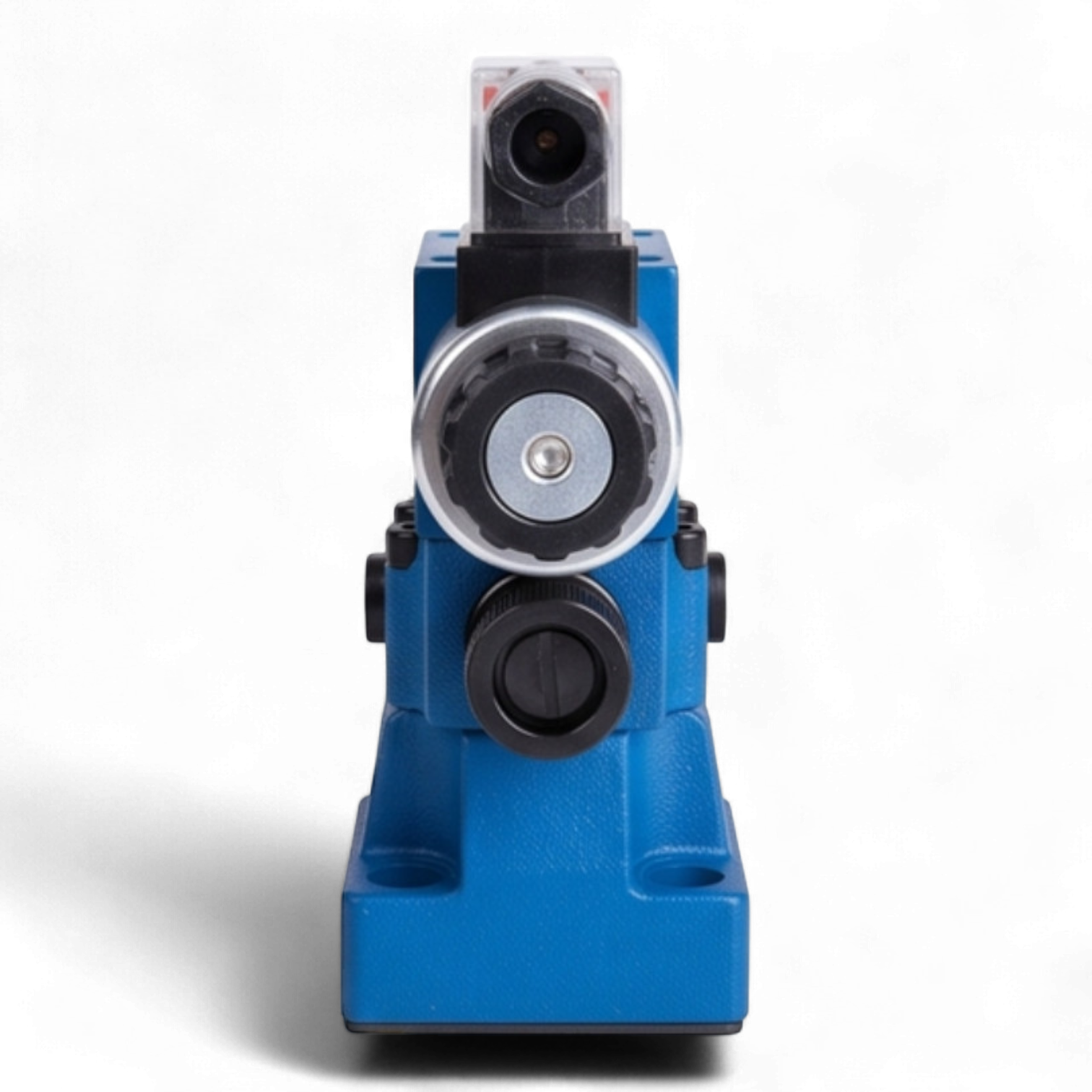

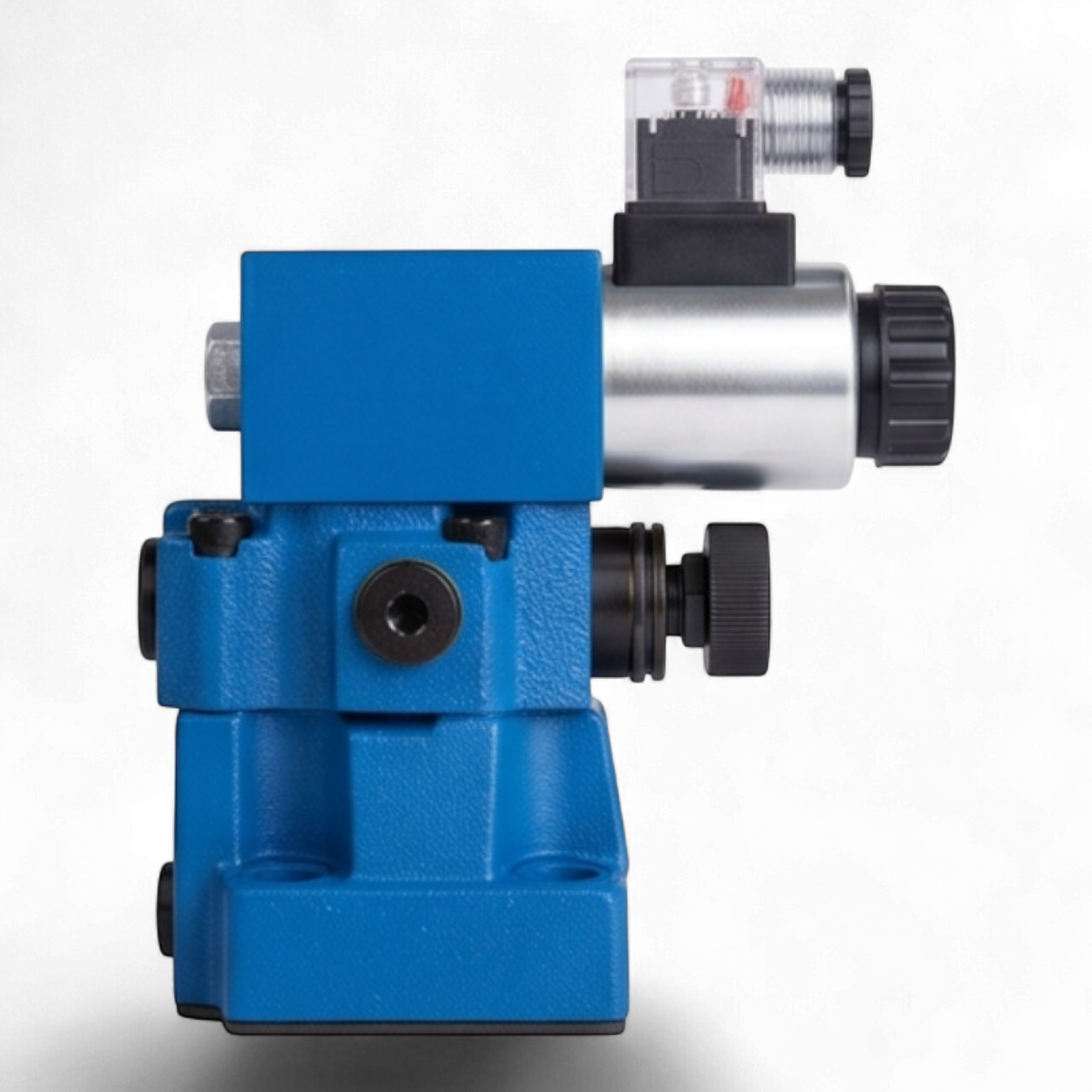

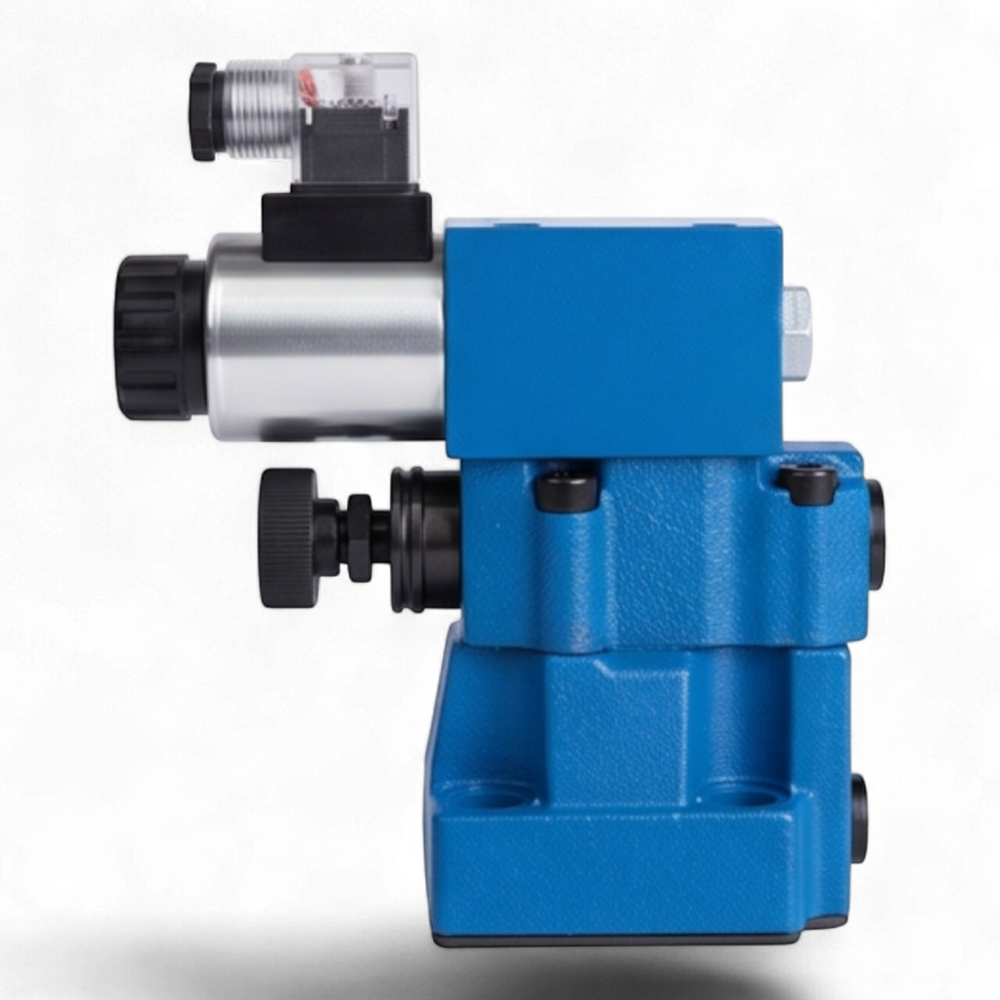

Техническое описание гидроклапана МКПВ-10/3С4Р2.12
Предохранительный гидроклапан непрямого действия МКПВ-10/3С4Р2.12 предназначен для поддержания заданного уровня давления в гидравлических контурах стационарного и мобильного оборудования. Устройство обеспечивает защиту гидросистемы от превышения номинальных значений давления (перегрузки) и реализует функцию дистанционной разгрузки через электромагнитное управление.
Конструктивные особенности и функционал:
Исполнение корпуса адаптировано для стыкового монтажа согласно международным стандартам CETOP R06 и ISO 6264. Аппарат относится к категории нормально-нагруженных клапанов: при отсутствии напряжения на катушке пилотного распределителя основная линия находится под рабочим давлением. Активация электромагнита инициирует сброс рабочей жидкости в сливную магистраль, обеспечивая разгрузку системы.
Основные технические параметры:
- Условный проход (DN): 10 мм
- Номинальная пропускная способность: 80 л/мин
- Максимальное рабочее давление: 32 МПа (320 бар)
- Диапазон настройки давления: от 2,0 до 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20 МПа (200 бар)
- Тип управления разгрузкой: электромагнитное (пилотный клапан ВЕ6.574А)
- Параметры электромагнитного привода: постоянный ток (DC), напряжение 12В
- Тип регулировочного механизма: рукоятка (индекс Р)
- Степень защиты оболочки: IP65 (при использовании коннектора DIN 43650 A)
Условия эксплуатации:
Клапан предназначен для работы на минеральных маслах с кинематической вязкостью в интервале 10–400 сСт. Требуемый класс чистоты рабочей жидкости обеспечивается фильтрацией с тонкостью не менее 25 мкм. Для обеспечения герметичности сопряжения стыковая поверхность должна соответствовать установленным допускам по плоскостности и шероховатости.
