Описание

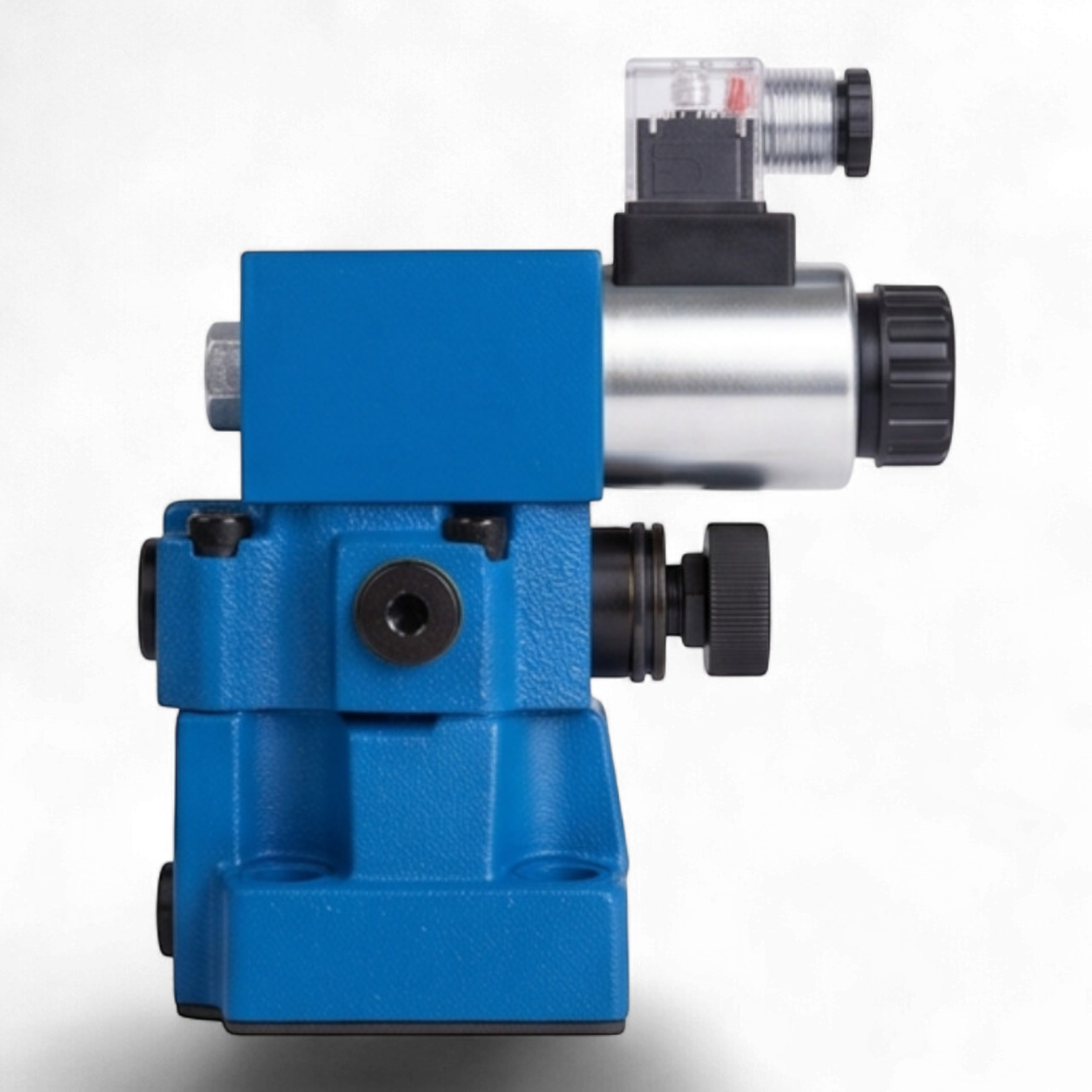

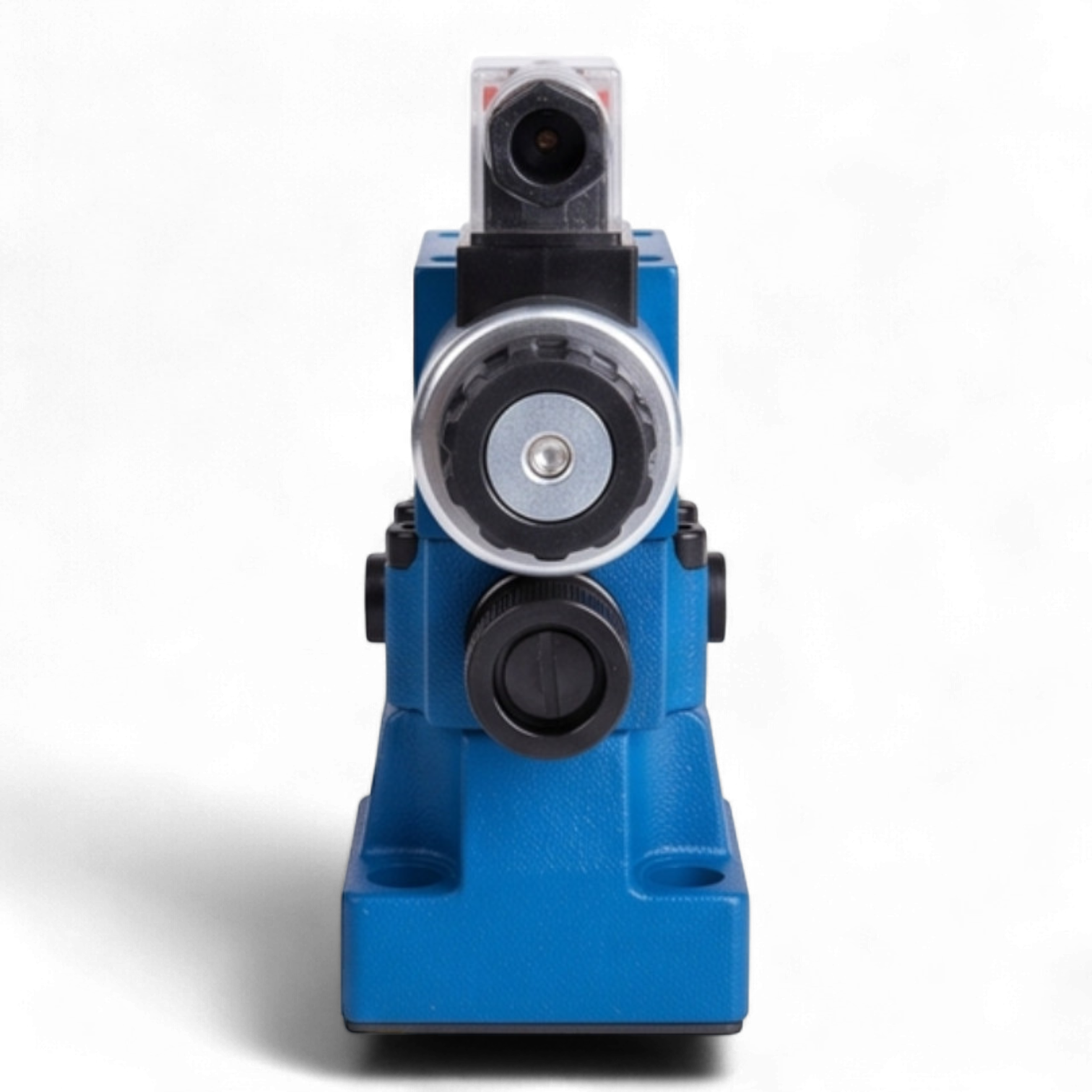

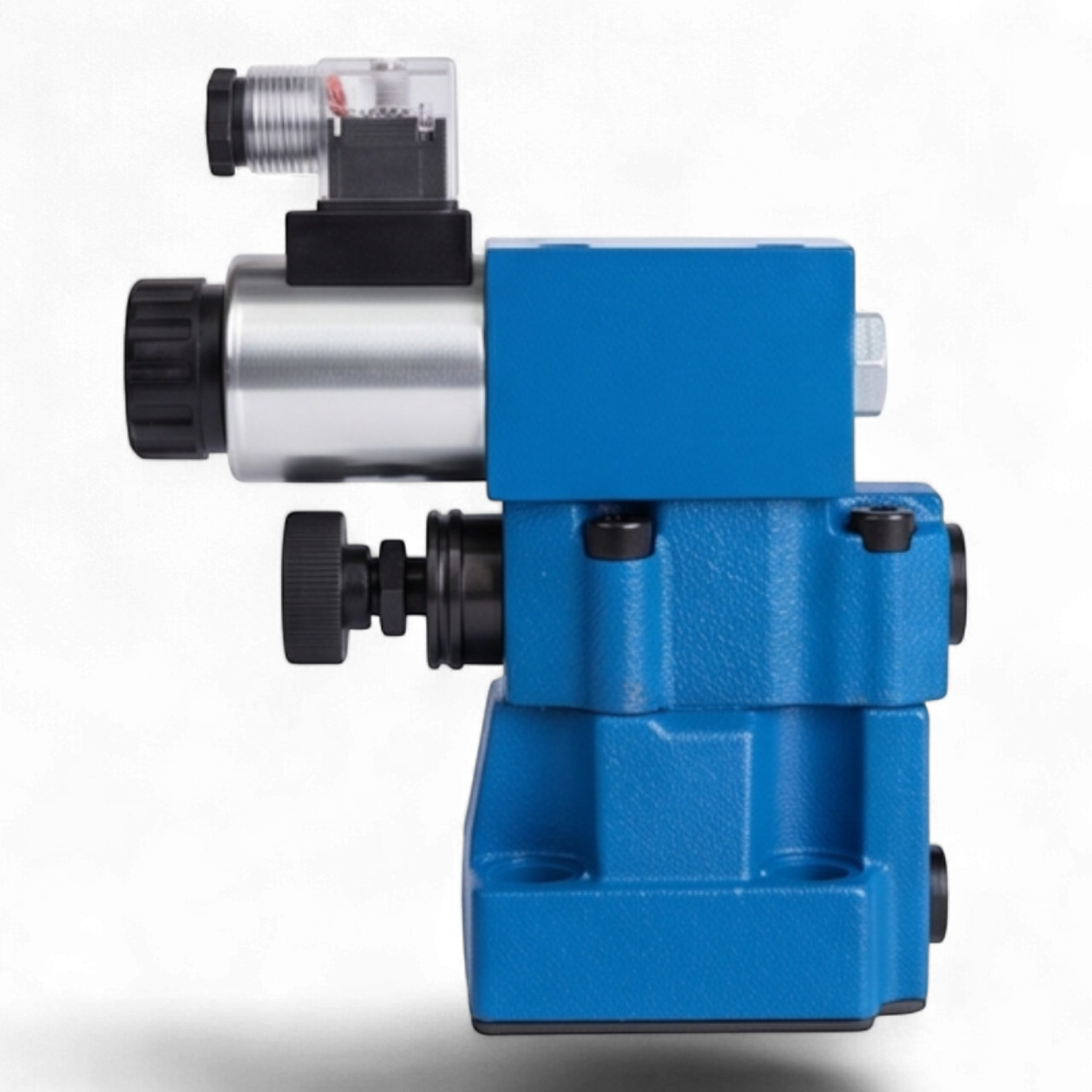

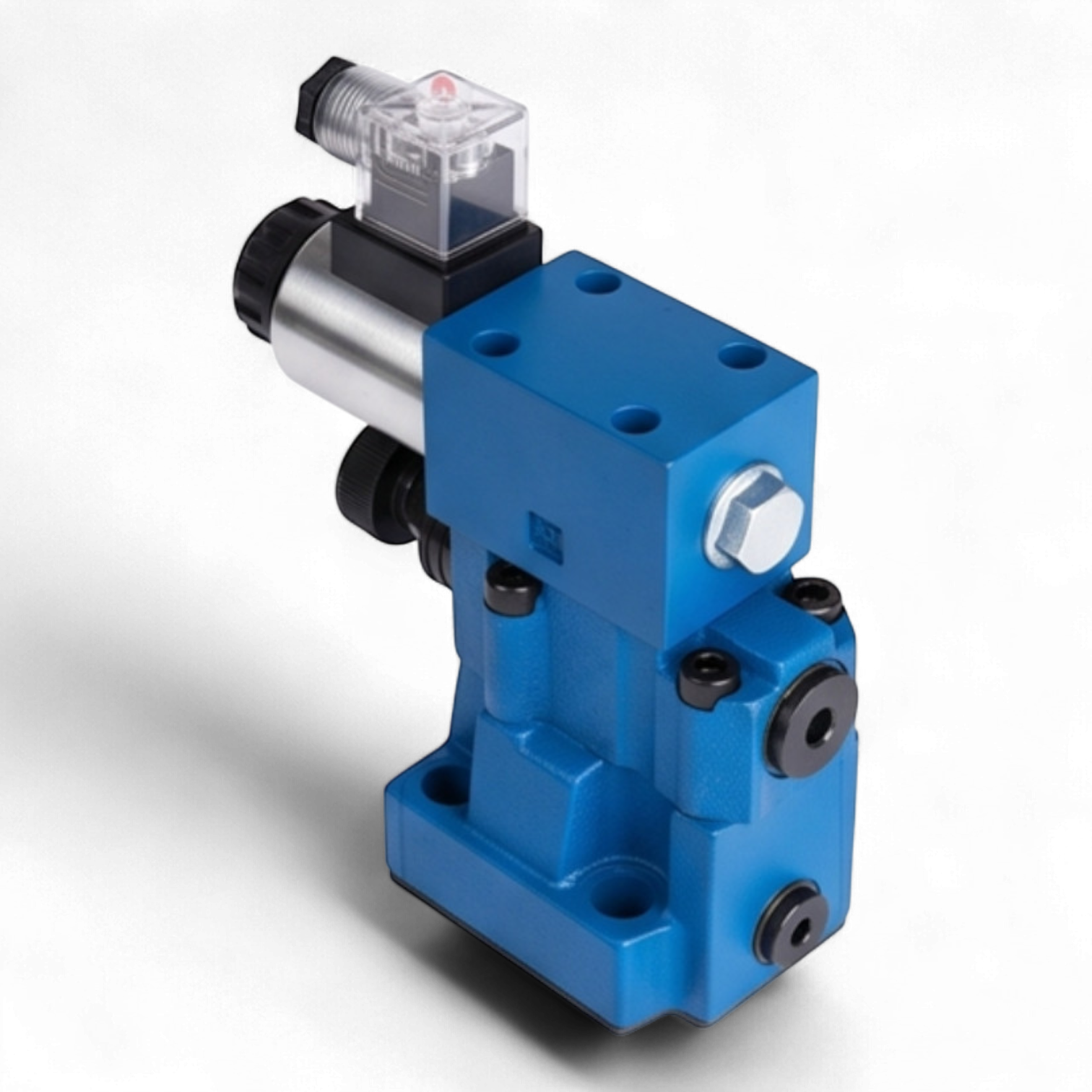

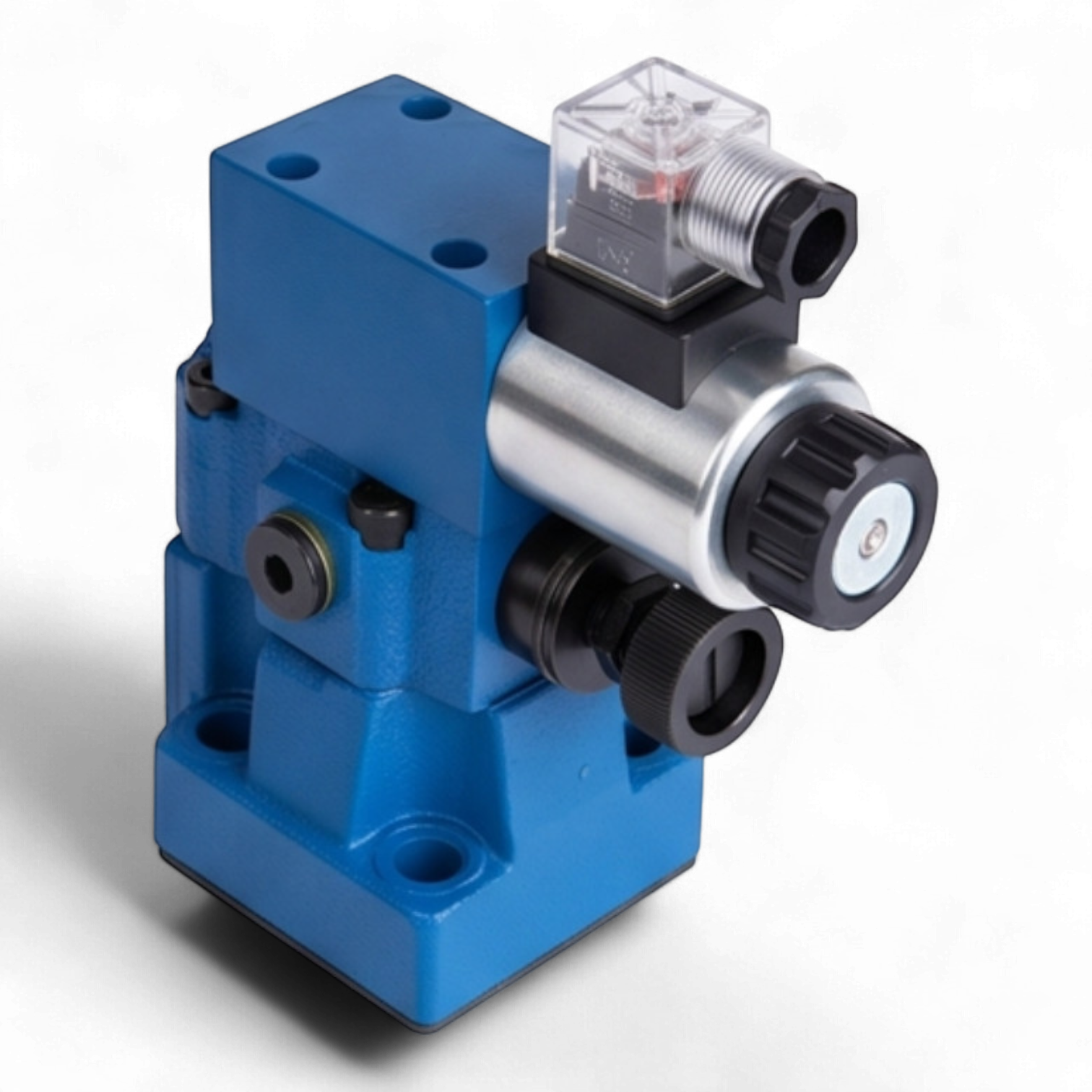

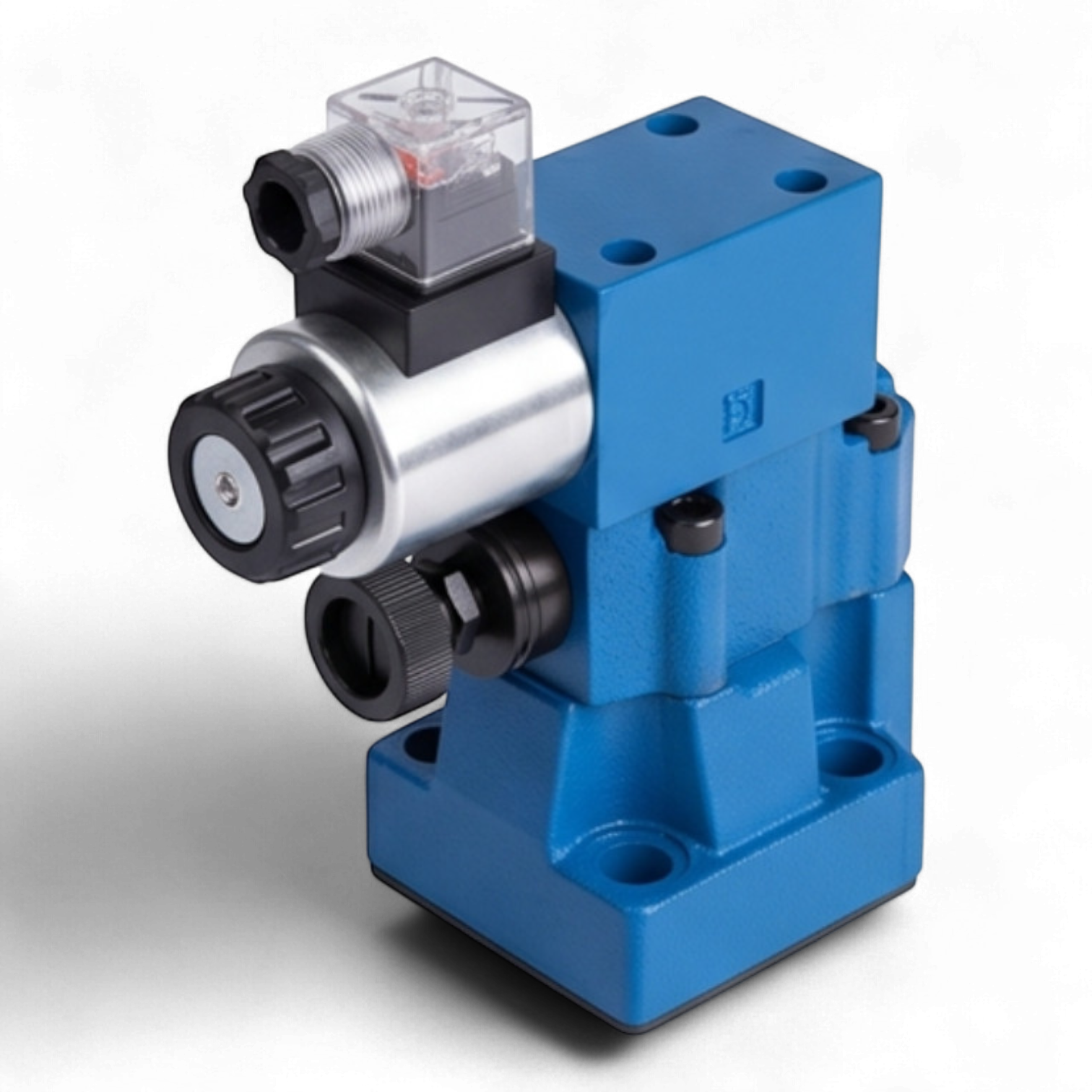

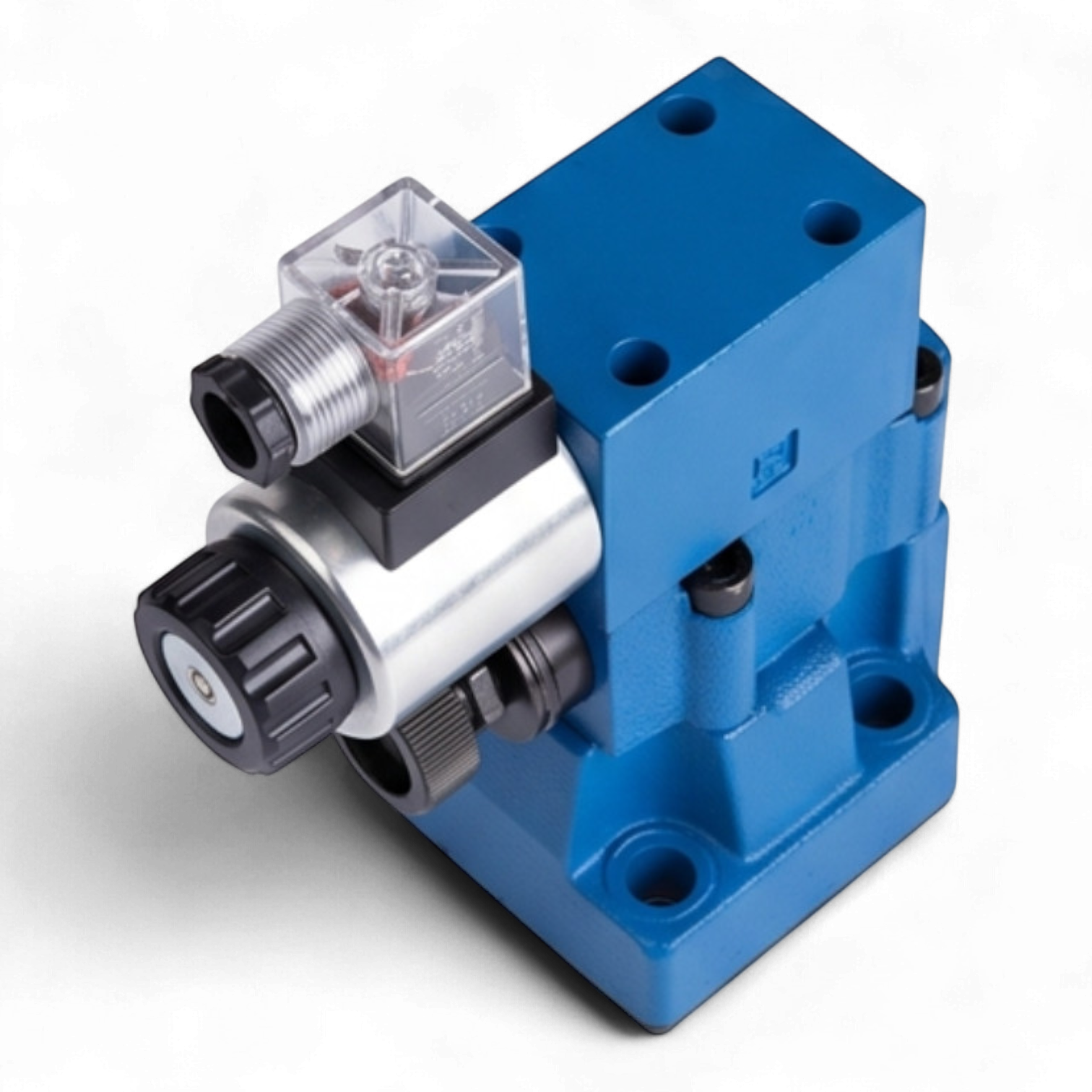

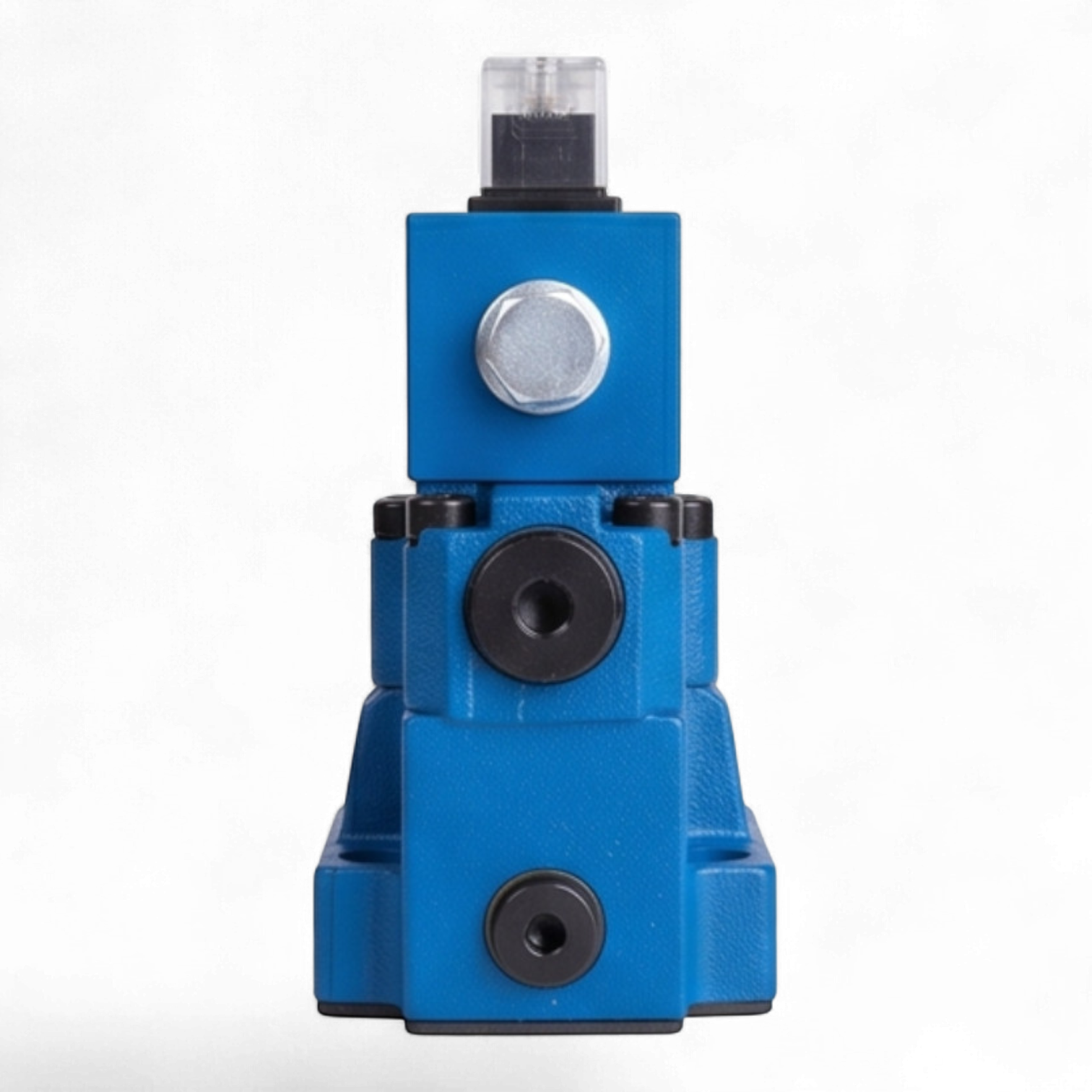

Техническое описание гидроклапана МКПВ-10/3С4Р2.24
Гидроклапан предохранительный МКПВ-10/3С4Р2.24 является гидравлическим аппаратом непрямого действия со стыковым типом монтажа. Устройство предназначено для прецизионного поддержания установленного давления в гидросистеме, защиты исполнительных механизмов от превышения номинальных нагрузок и обеспечения дистанционной разгрузки системы через электромагнитный пилот управления.
Конструктивные особенности и функционал:
- Интегрированный электрогидравлический пилот управления на базе гидрораспределителя ВЕ6.574А.Г24.
- Реализация функции электромагнитной разгрузки: нормально-нагруженное исполнение (разгрузка активируется при подаче напряжения на соленоид).
- Механическая регулировка давления осуществляется посредством рукоятки (индекс Р).
- Монтажная поверхность соответствует стандартам ISO 6264 и CETOP R06.
- Герметичность стыкового интерфейса обеспечивается комплектом эластомерных уплотнений.
Основные технические характеристики:
- Условный проход (DN): 10 мм
- Номинальный объемный расход: 80 л/мин
- Максимальное рабочее давление: 32 МПа (320 бар)
- Диапазон настройки давления: от 2,0 до 25,0 МПа (20 – 250 бар)
- Давление заводской настройки: 20 МПа (200 бар)
- Параметры электропитания: 24В постоянного тока (DC)
- Степень защиты оболочки: IP65
- Тип электрического соединения: DIN 43650 A с LED-индикацией
- Кинематическая вязкость рабочей среды: 10 – 400 сСт
Характеристики
Тип монтажа
Стыковой
Типоразмер
CETOP R06
Тип клапана давления
Предохранительный
Условный проход, мм
10
Номинальный расход, л/мин
80
Стандарт присоединения
ISO 6264
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
