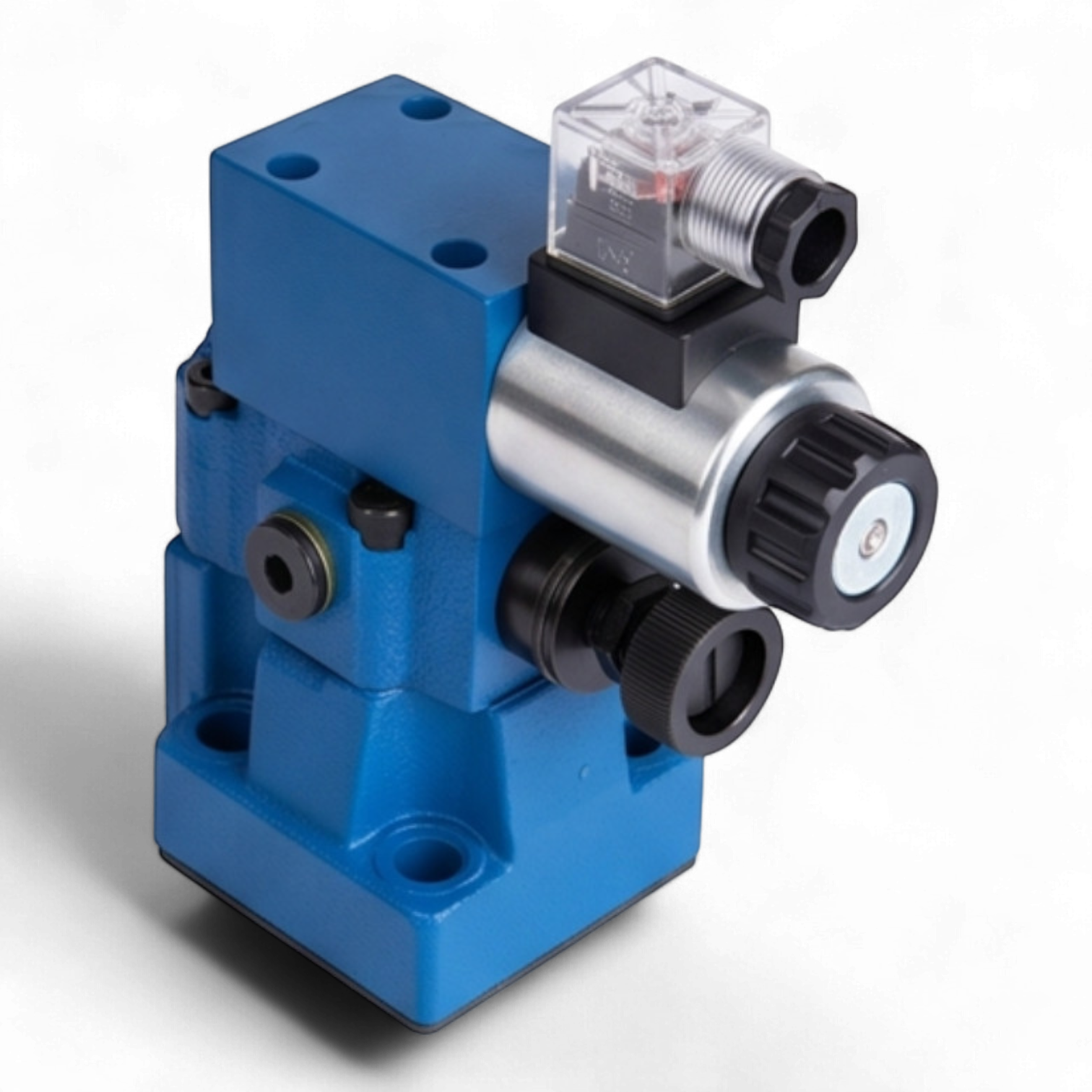

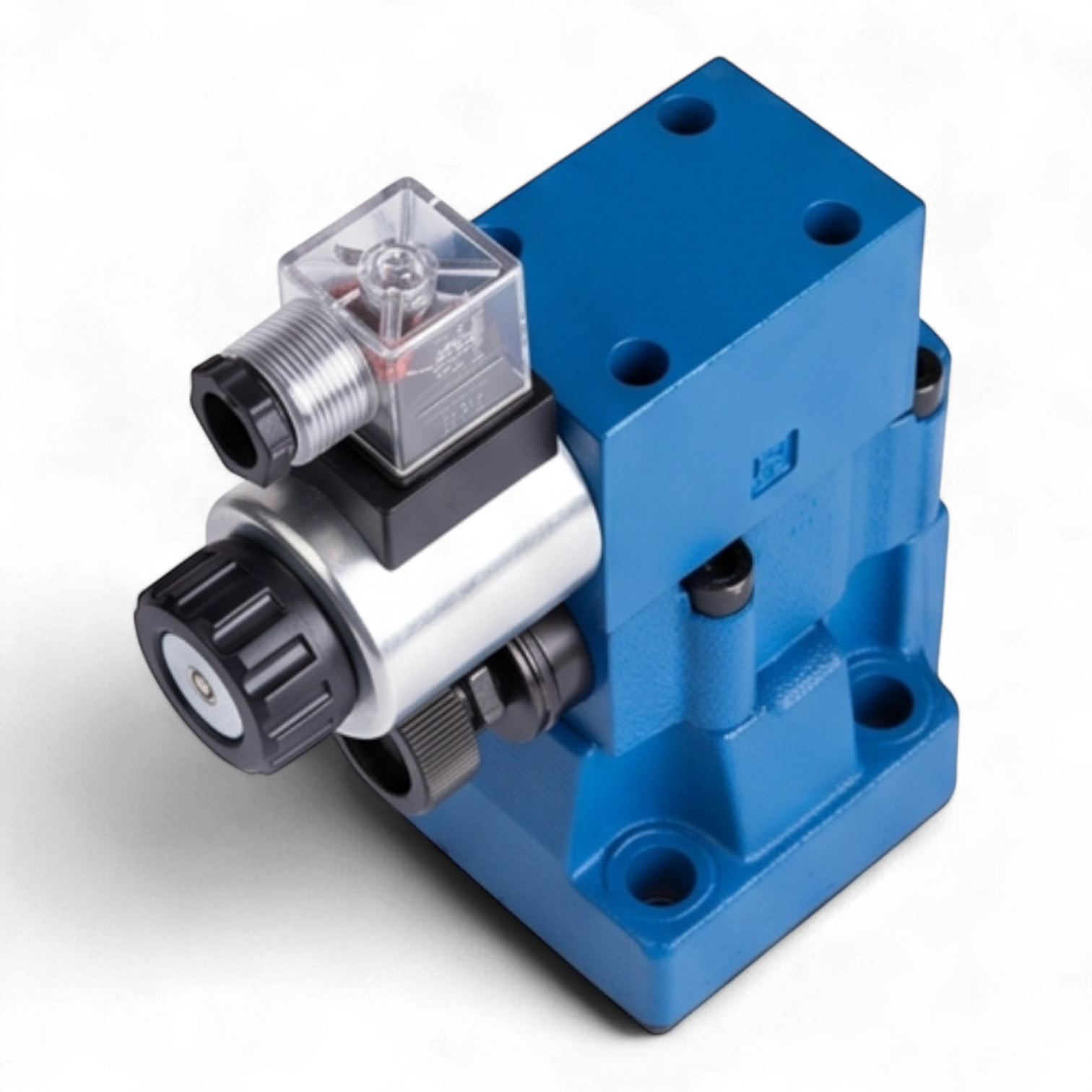

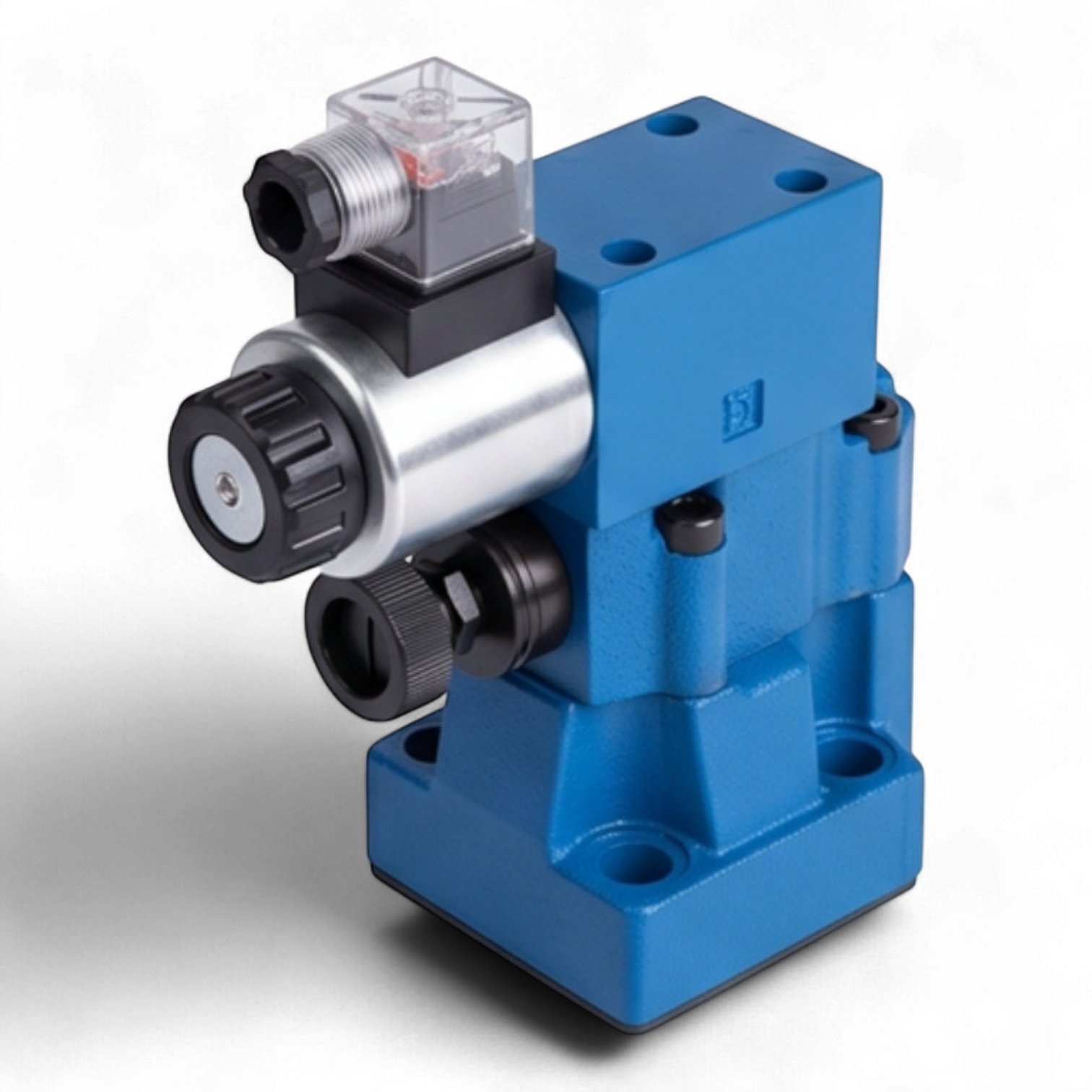

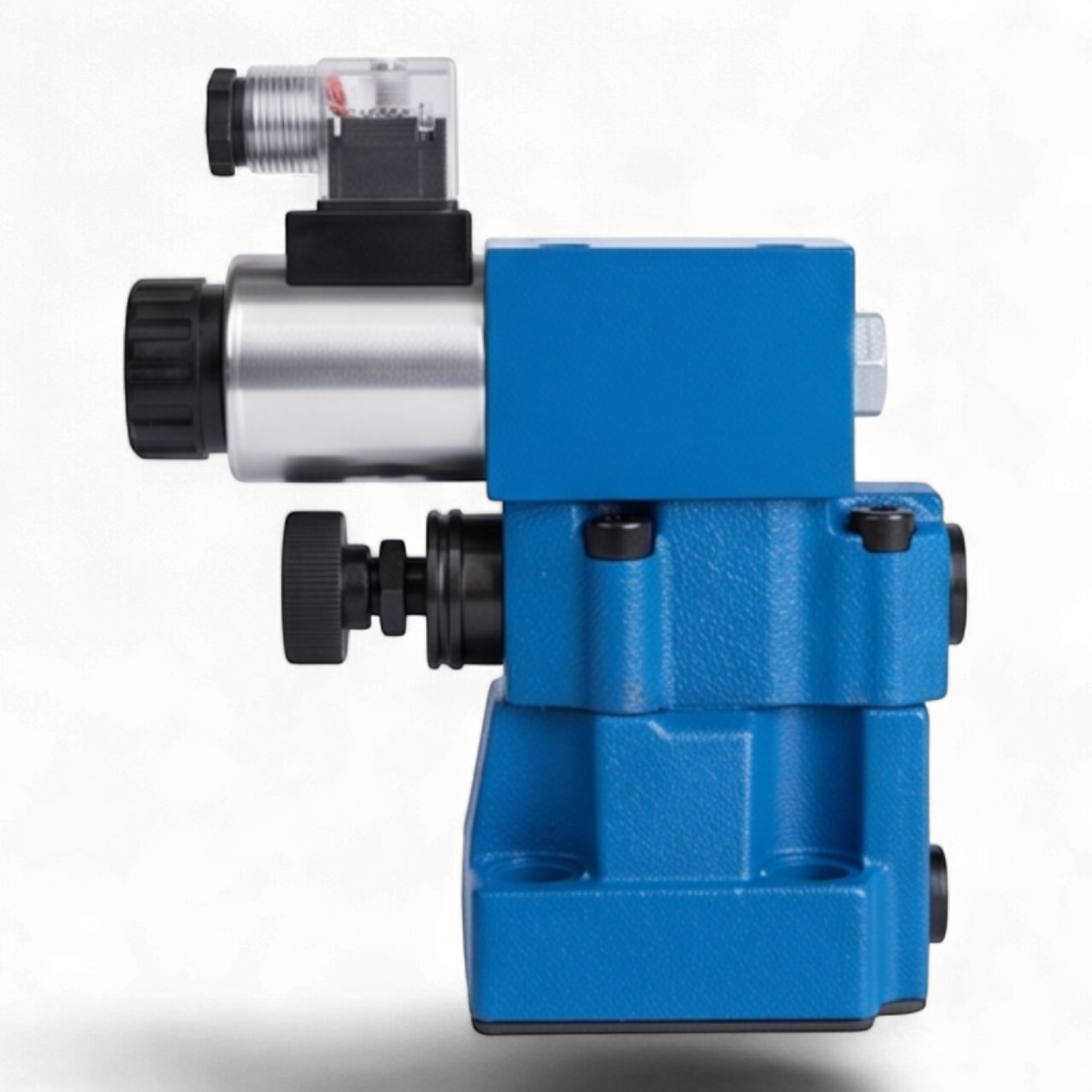

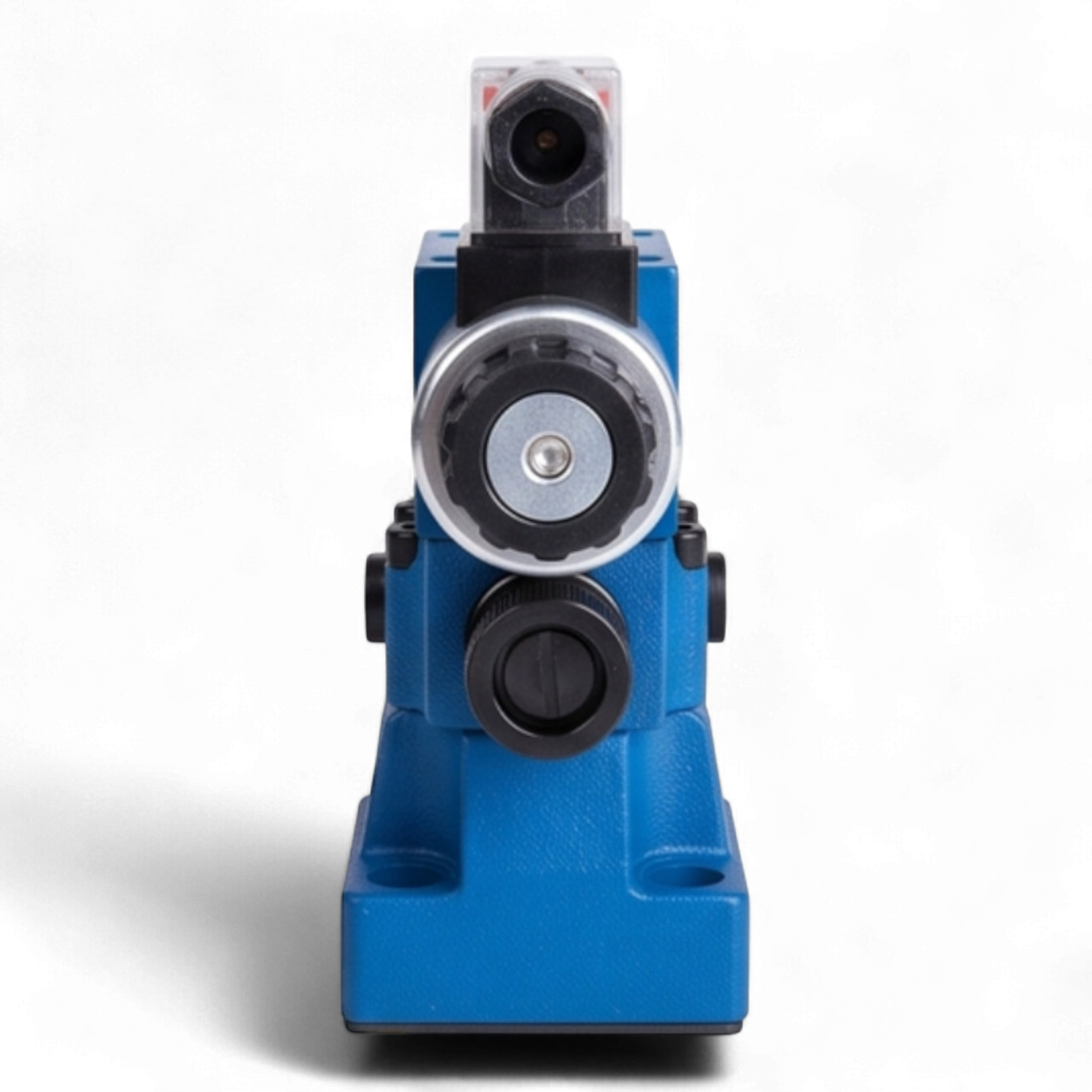

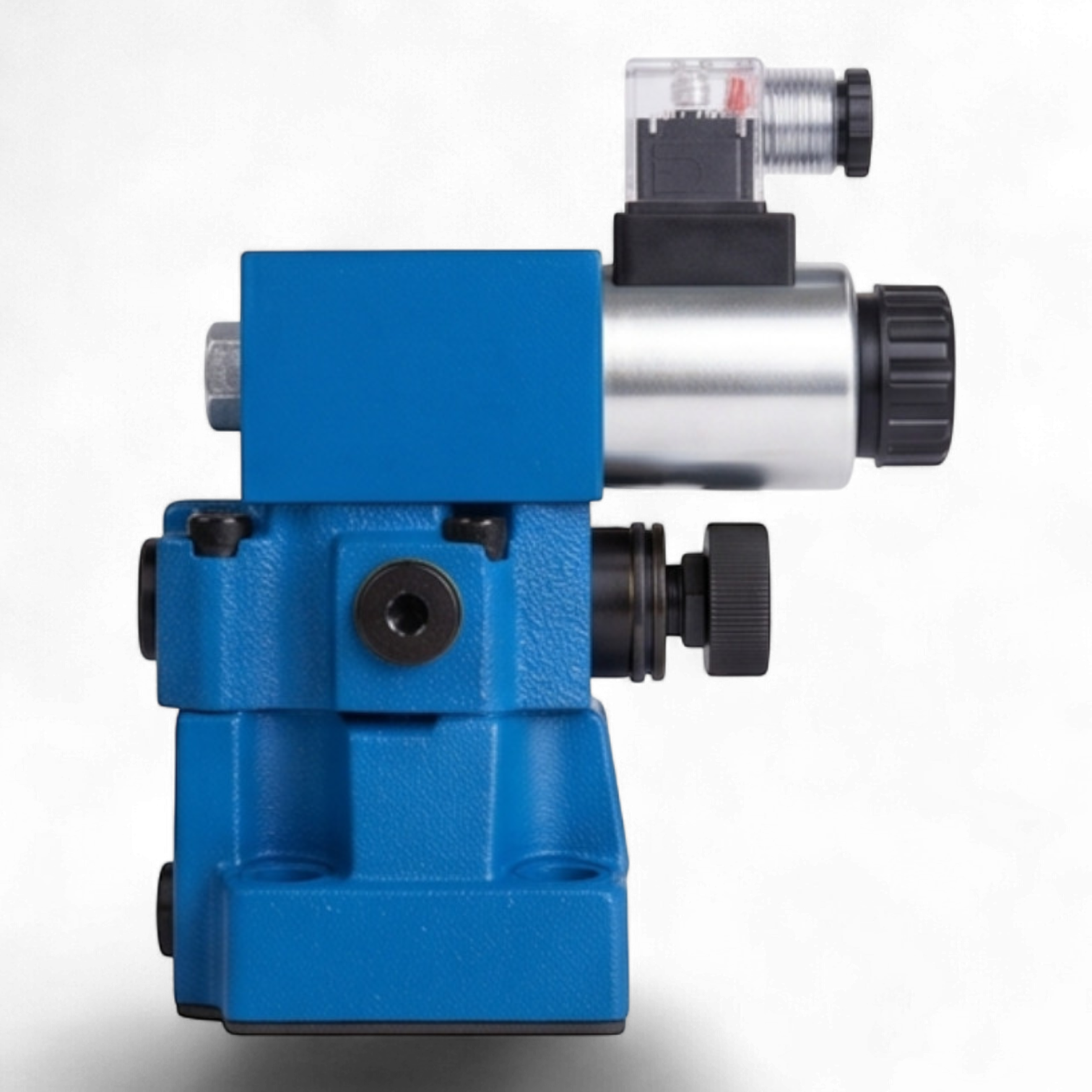

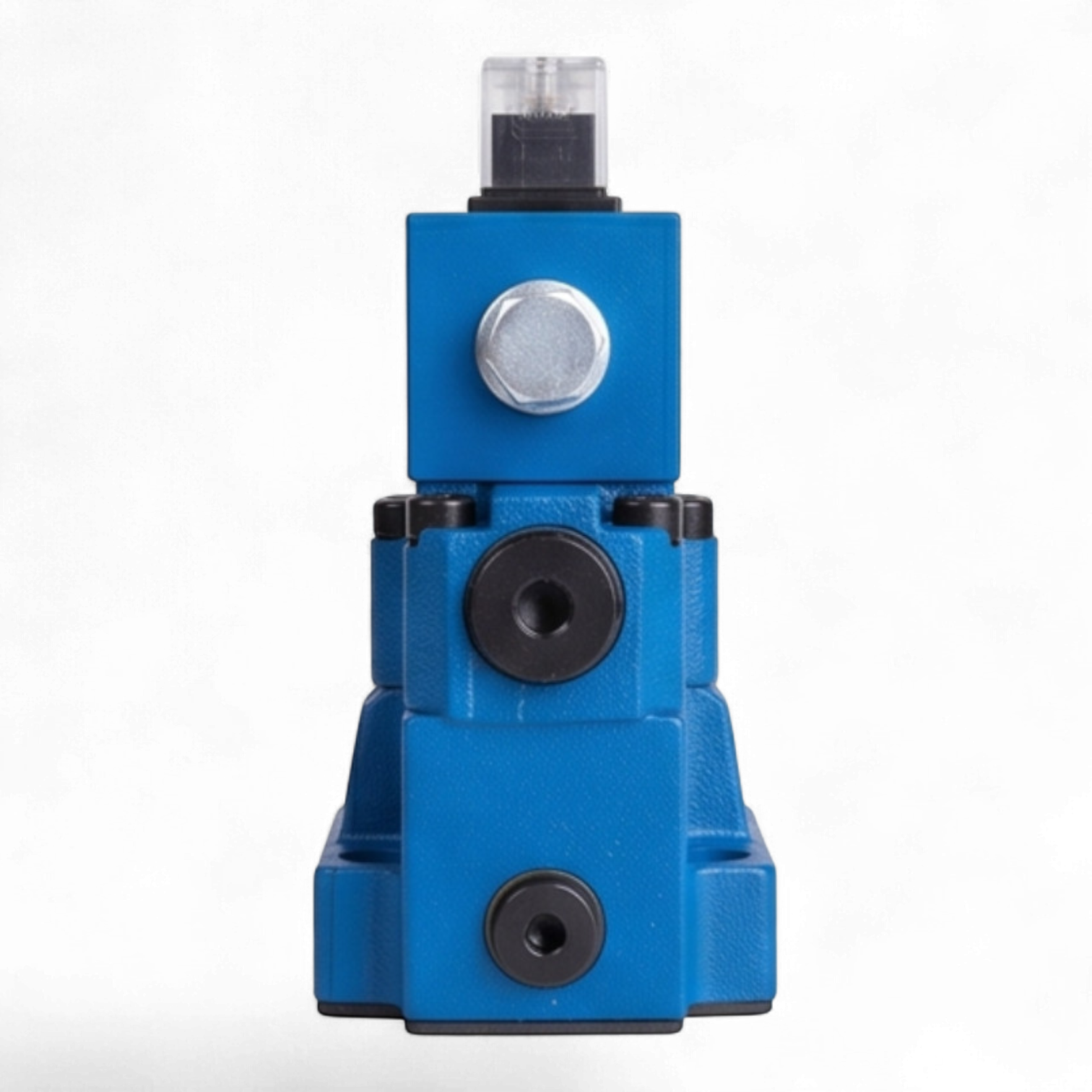

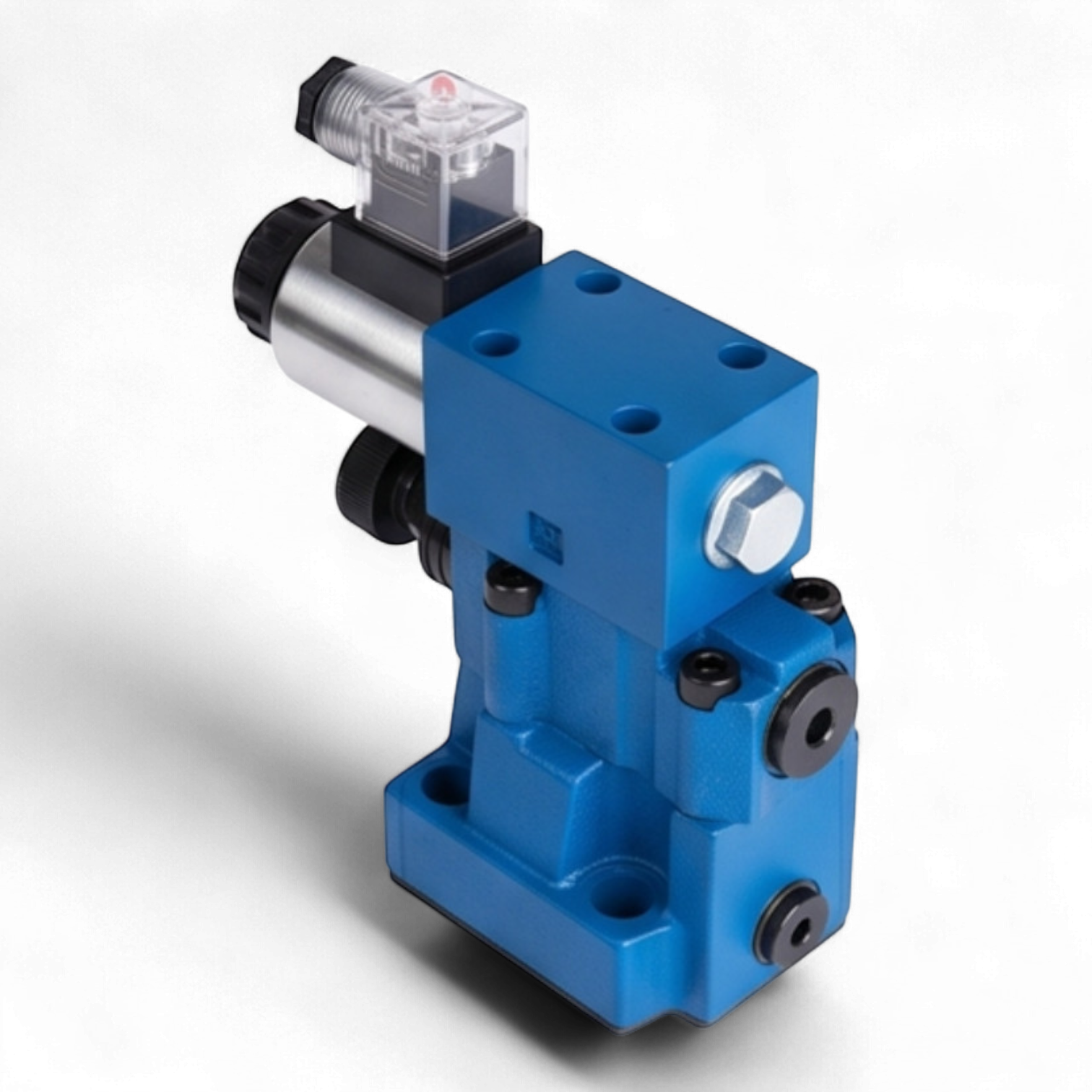

Техническое описание гидроклапана МКПВ-10/3С4Р3.24
Предохранительный гидроклапан непрямого действия МКПВ-10/3С4Р3.24 предназначен для поддержания заданного уровня давления в гидравлических контурах, обеспечения защиты системы от превышения номинальных параметров давления, а также для реализации функции дистанционной разгрузки гидросистемы посредством интегрированного электромагнитного пилота.
Технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт присоединения ISO 6264 (CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0–35,0 МПа.
- Номинальный расход рабочей жидкости: 80 л/мин.
- Управление разгрузкой: Электромагнитное (исполнение нормально-нагруженное).
- Тип пилотного клапана: ВЕ6.574А.Г24 (односоленоидный).
- Напряжение управления: 24 В постоянного тока (DC).
- Регулировочный орган: Рукоятка (Р).
- Класс защиты: IP65 (согласно DIN 43650).
Конструктивные особенности и принцип функционирования
Конструкция аппарата включает основной каскад (корпус с подпружиненным основным золотником) и управляющий пилотный каскад (регулировочный клапан и электромагнитный распределитель). В штатном режиме при отсутствии напряжения на соленоиде клапан функционирует как предохранительный: при достижении давления настройки основной золотник смещается, обеспечивая перелив рабочей жидкости из линии P в линию T. При активации электромагнита пилота происходит принудительное сообщение полости управления со сливом, что обеспечивает разгрузку системы при минимальном перепаде давления.
Эксплуатационные параметры жидкости
Эксплуатация устройства допускается на минеральных маслах с кинематической вязкостью в диапазоне 10–400 сСт. Номинальная тонкость фильтрации рабочей среды должна составлять не менее 25 мкм. Температурный диапазон окружающей среды: от -40°C до +50°C.
