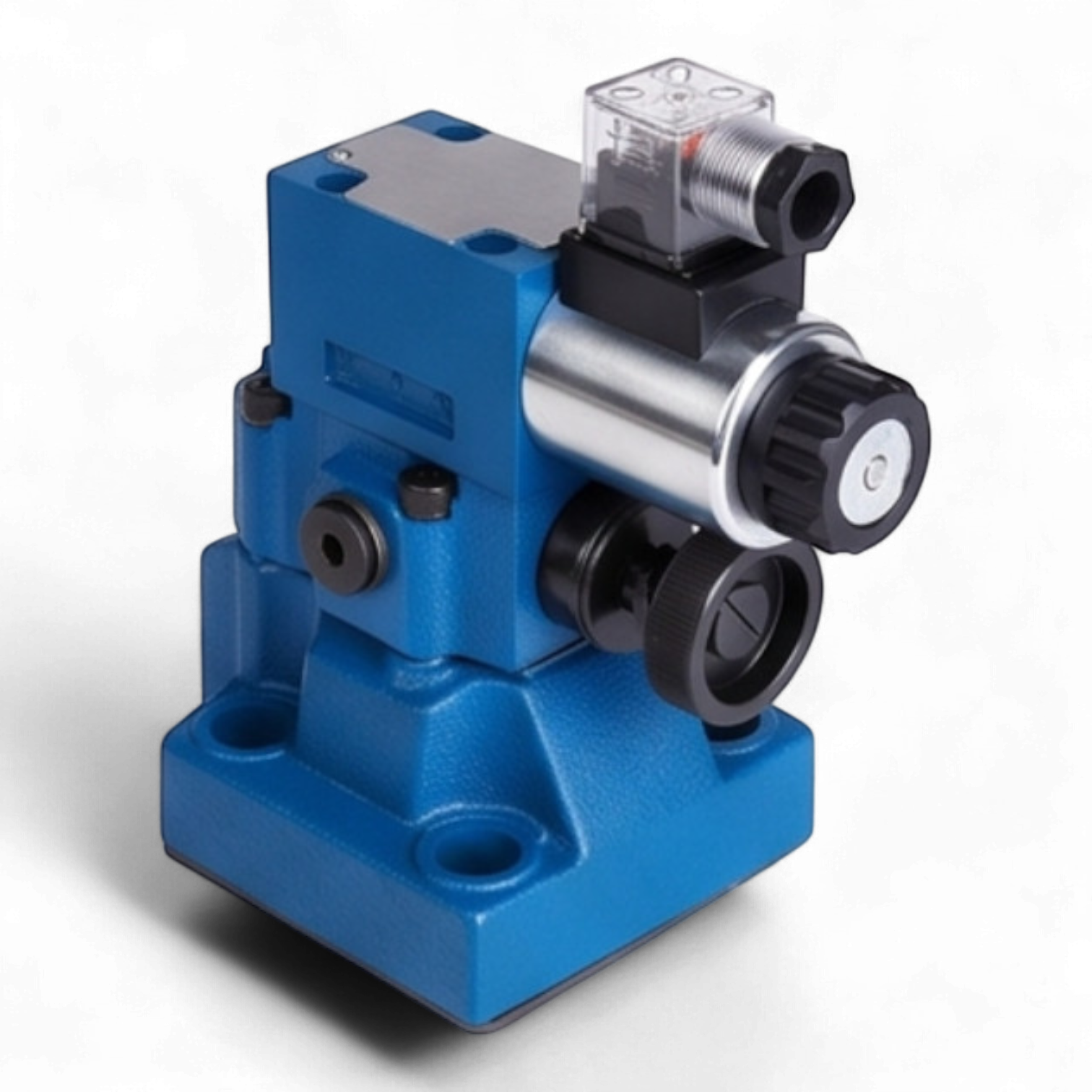

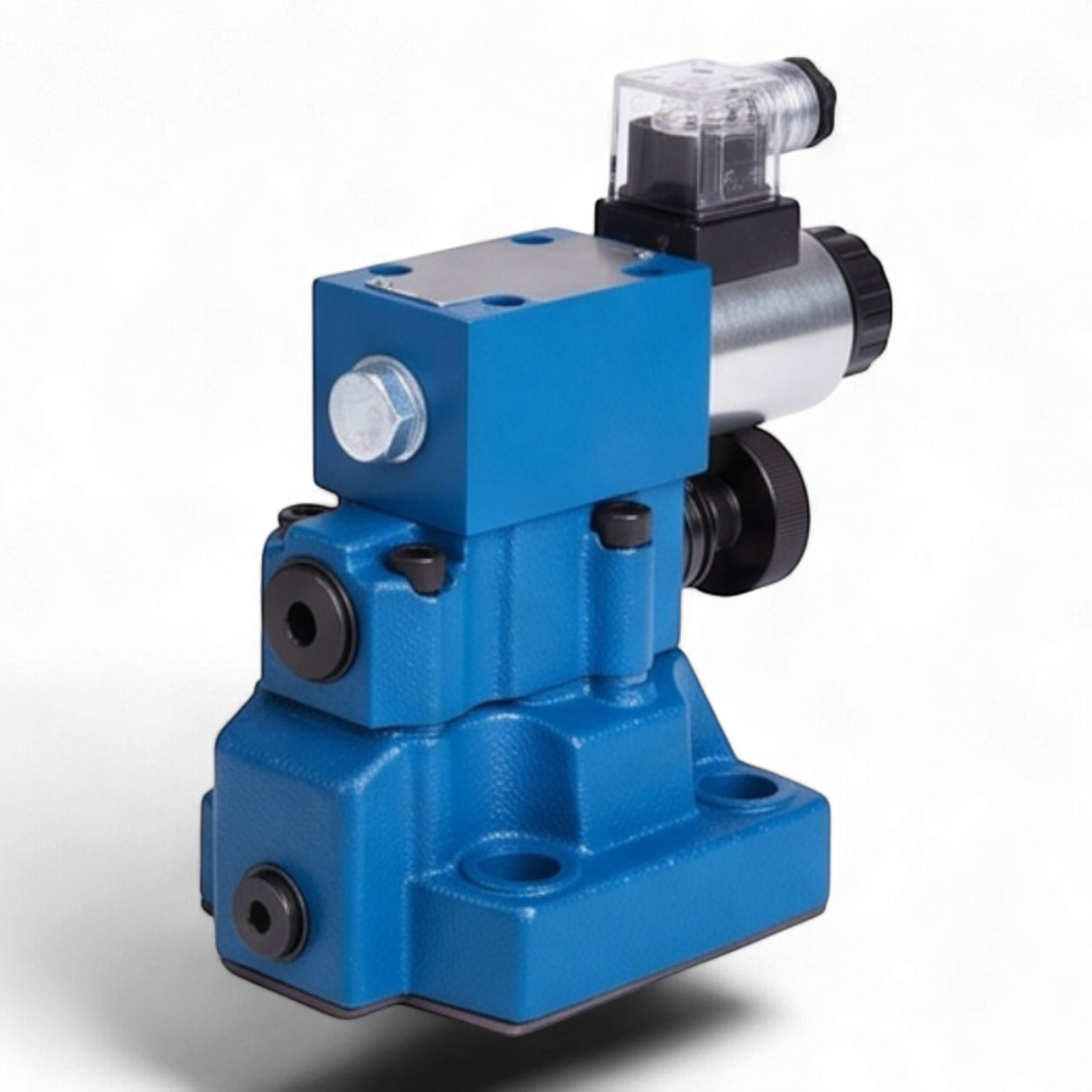

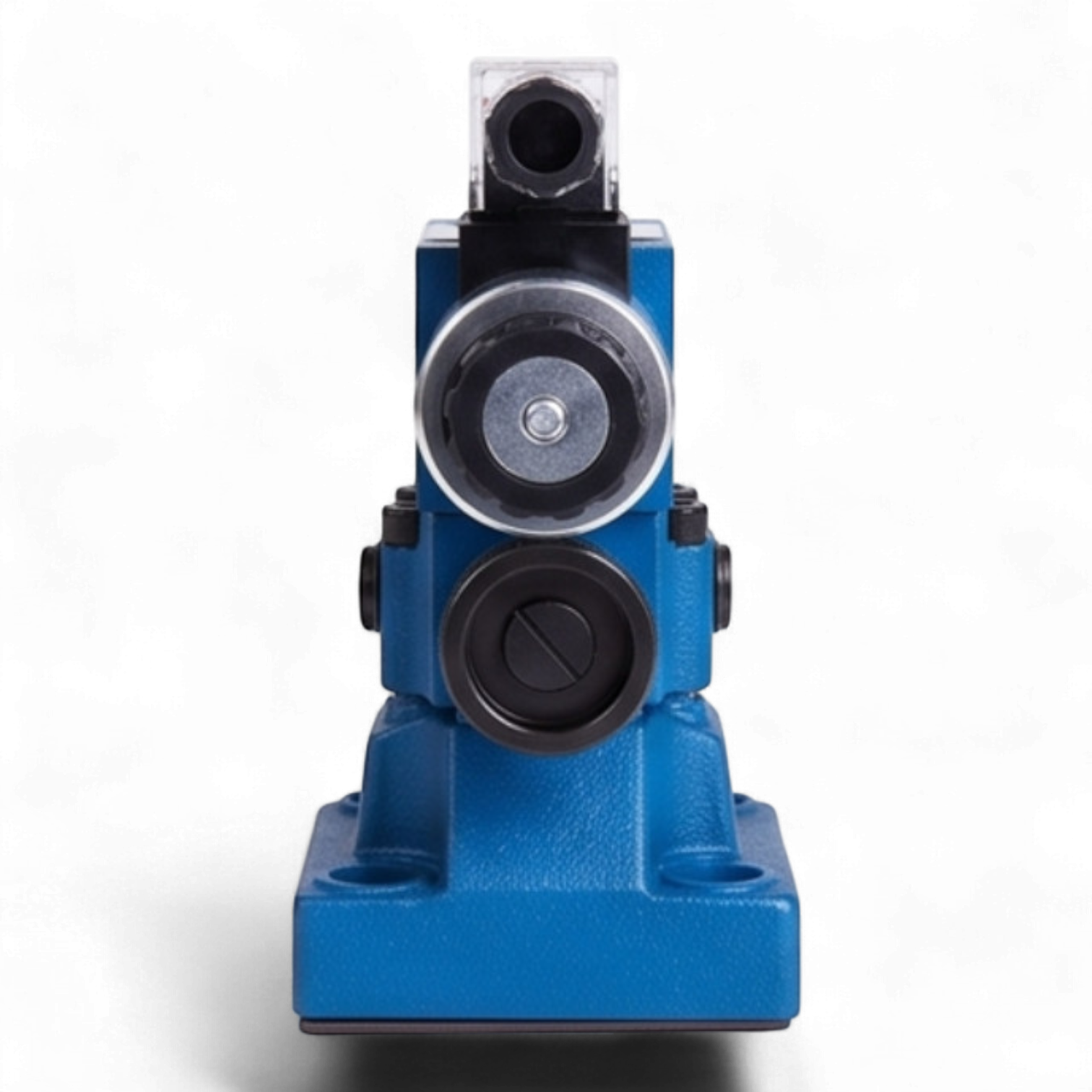

Техническая спецификация гидроклапана МКПВ-20/3С3Р1.110
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р1.110 предназначен для поддержания заданного уровня давления в гидравлических контурах, защиты гидросистем от избыточных нагрузок и реализации функции дистанционной электромагнитной разгрузки. Конструкция соответствует стандарту ISO 6264 и предполагает стыковой способ монтажа.
Основные технические параметры:
- Условный проход (DN): 20 мм
- Номинальное рабочее давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 0,5 – 12,5 МПа (5 – 125 бар)
- Номинальное давление настройки: 10,0 МПа (100 бар)
- Номинальный расход рабочей жидкости: 160 л/мин
- Функция разгрузки: Электромагнитное управление, нормально-разгруженное исполнение (тип 3)
- Параметры электромагнитного привода: Переменный ток (AC) ~110В / 50Гц
- Используемый пилотный клапан: ВЕ6.574А.В110
- Тип регулировочного устройства: Рукоятка (Р)
- Класс защиты корпуса: IP65
- Кинематическая вязкость рабочей среды: 10 – 400 сСт
Конструктивные особенности и функционал:
Аппарат представляет собой двухкаскадное устройство, состоящее из основного каскада и пилотного узла управления. Стыковое исполнение (CETOP R08) обеспечивает высокую герметичность сопряжения с монтажной плитой. Наличие интегрированного электромагнитного управления позволяет переводить гидросистему в режим холостого хода по внешнему электрическому сигналу. В обесточенном состоянии клапан обеспечивает свободный слив рабочей жидкости (разгрузку).
Габаритные и присоединительные характеристики:
- Ширина корпуса: 100 мм
- Межосевое расстояние: 69,8 мм
- Габаритная высота в сборе: 172,2 мм
- Крепежные элементы: 4 винта M16
- Присоединительный стандарт: ISO 6264-08-13-*-97
