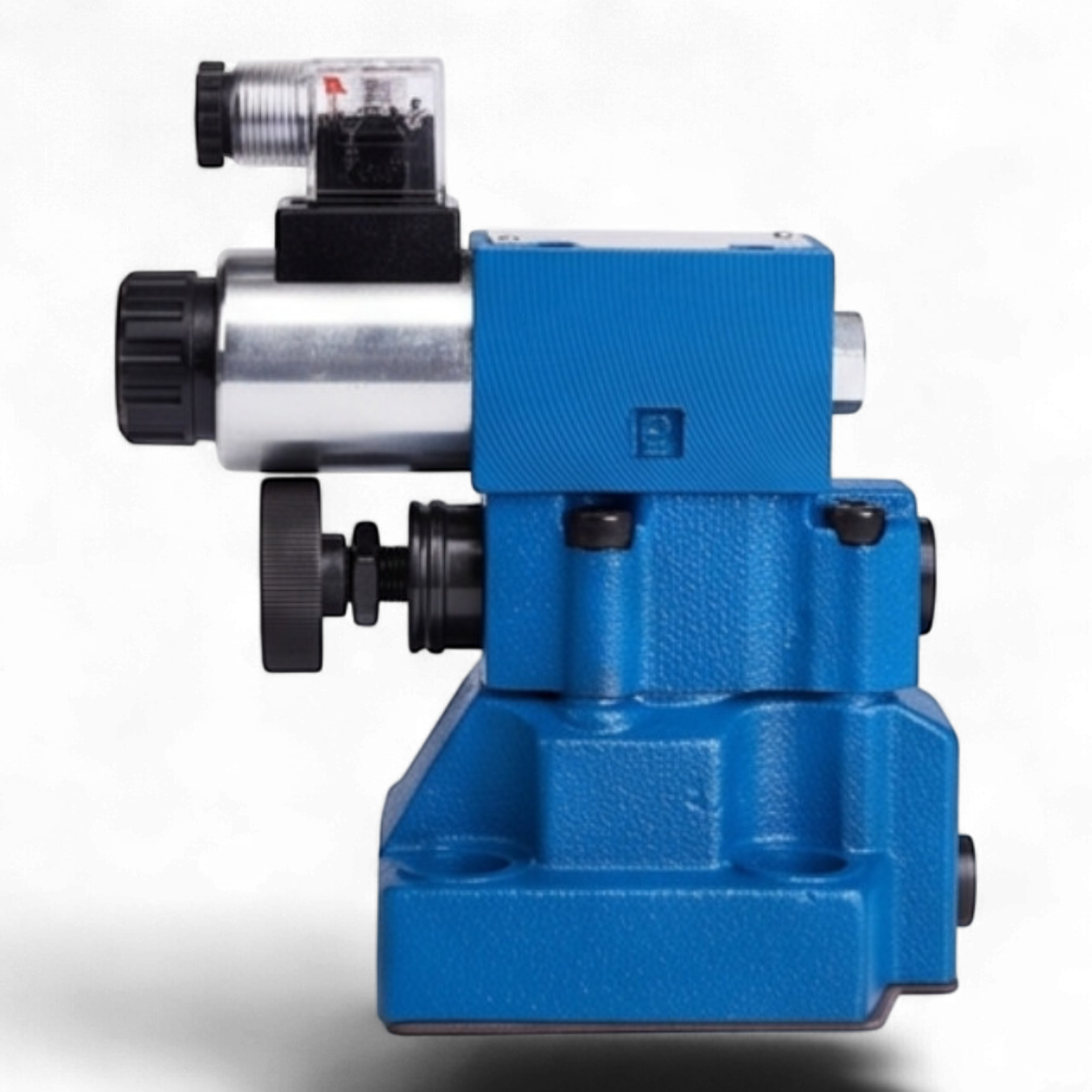

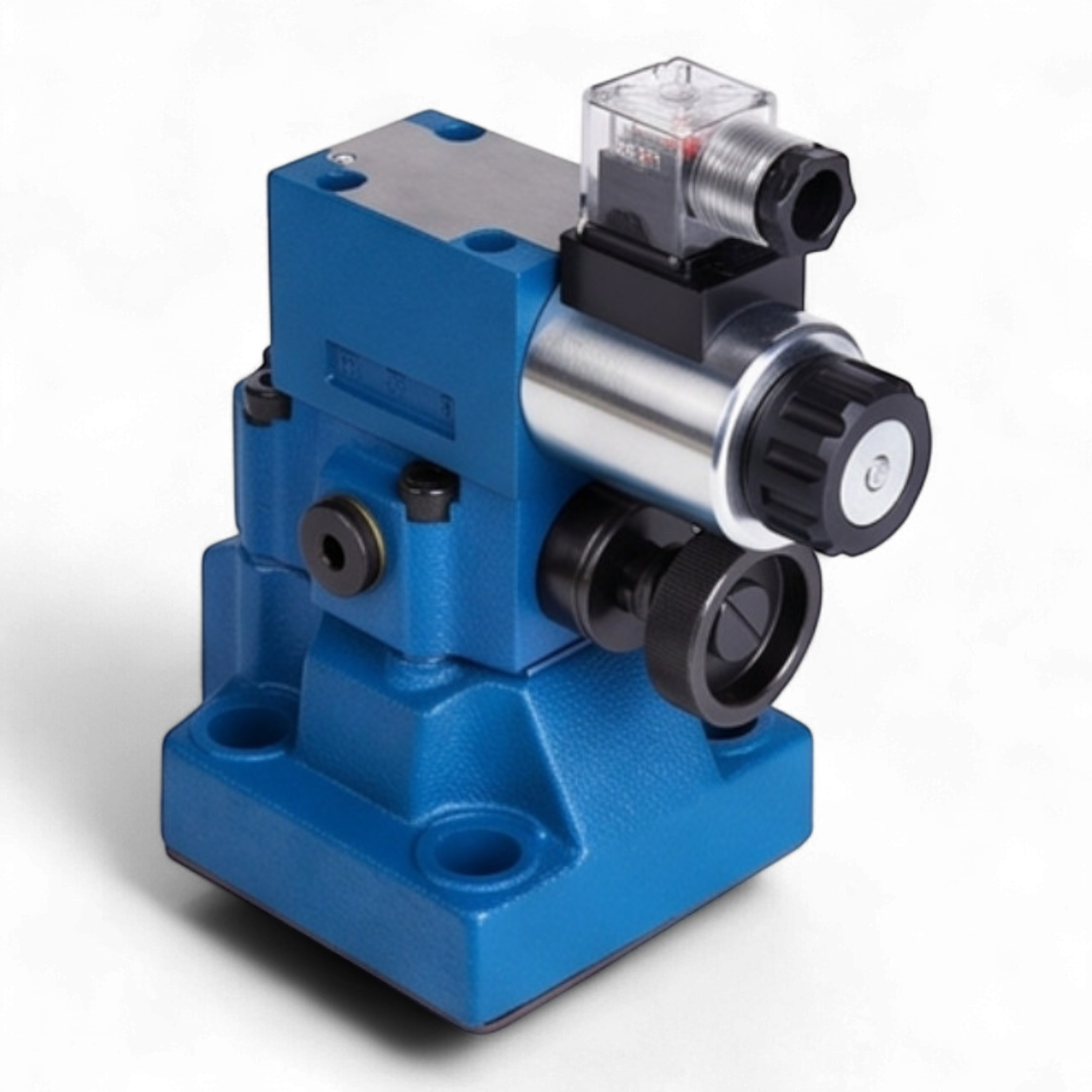

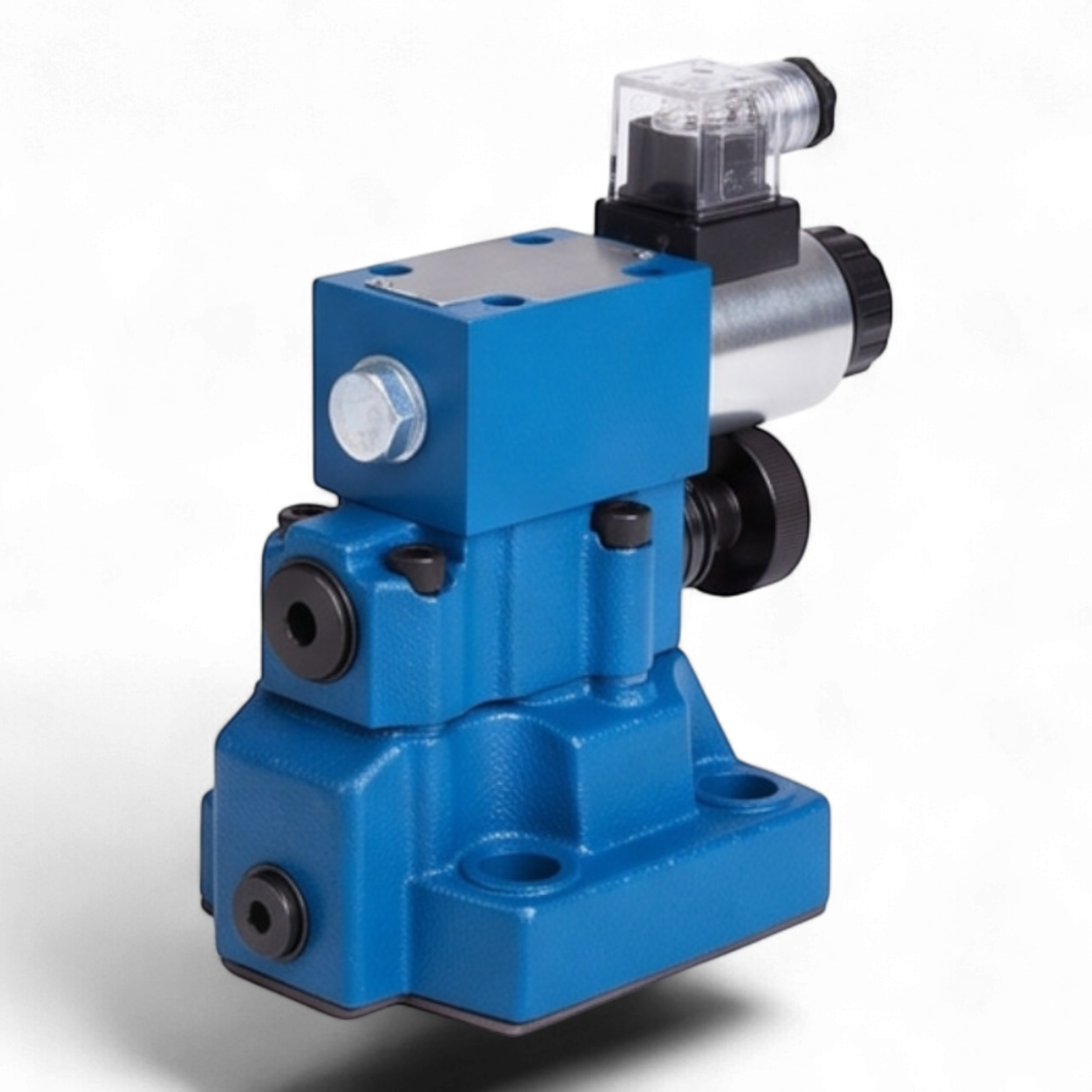

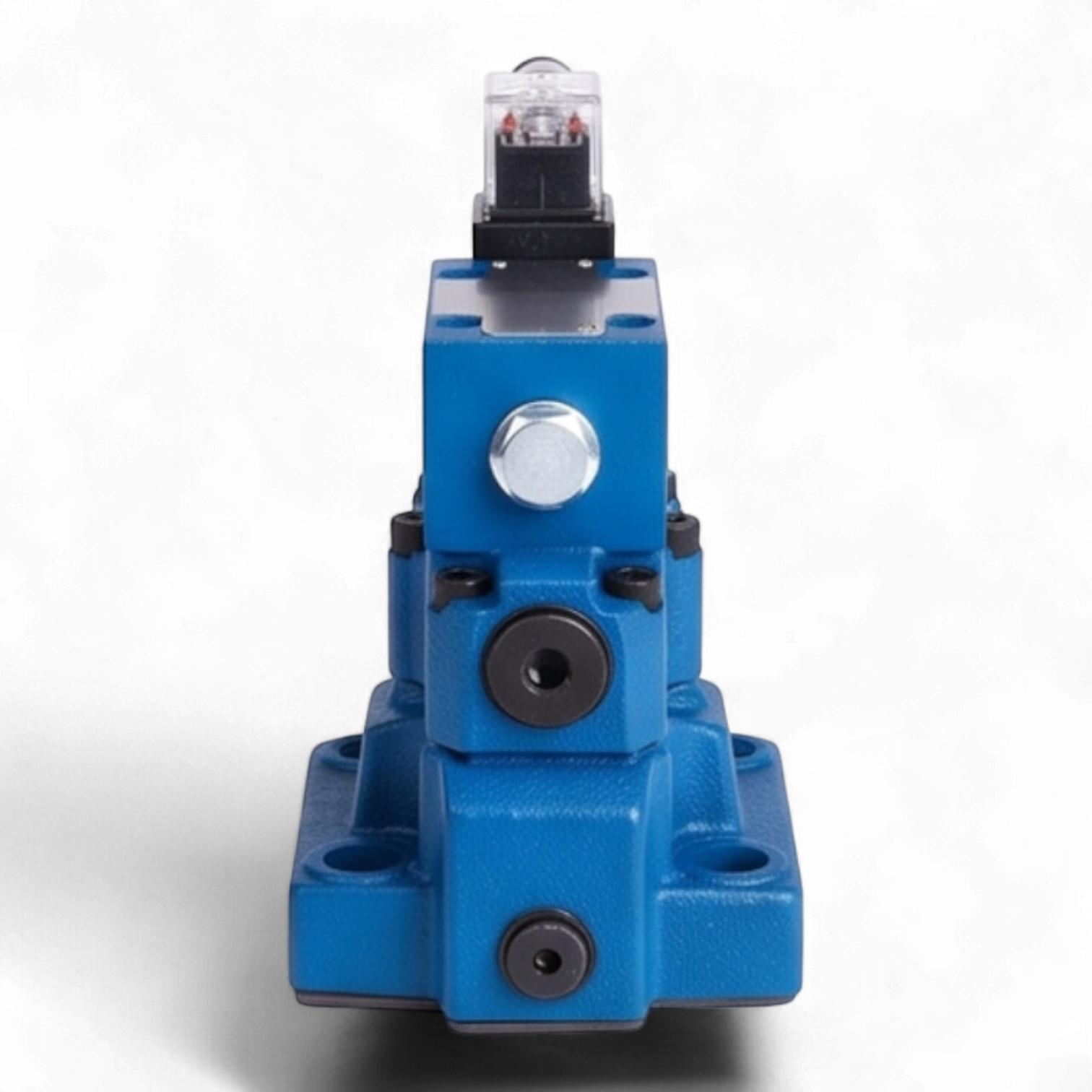

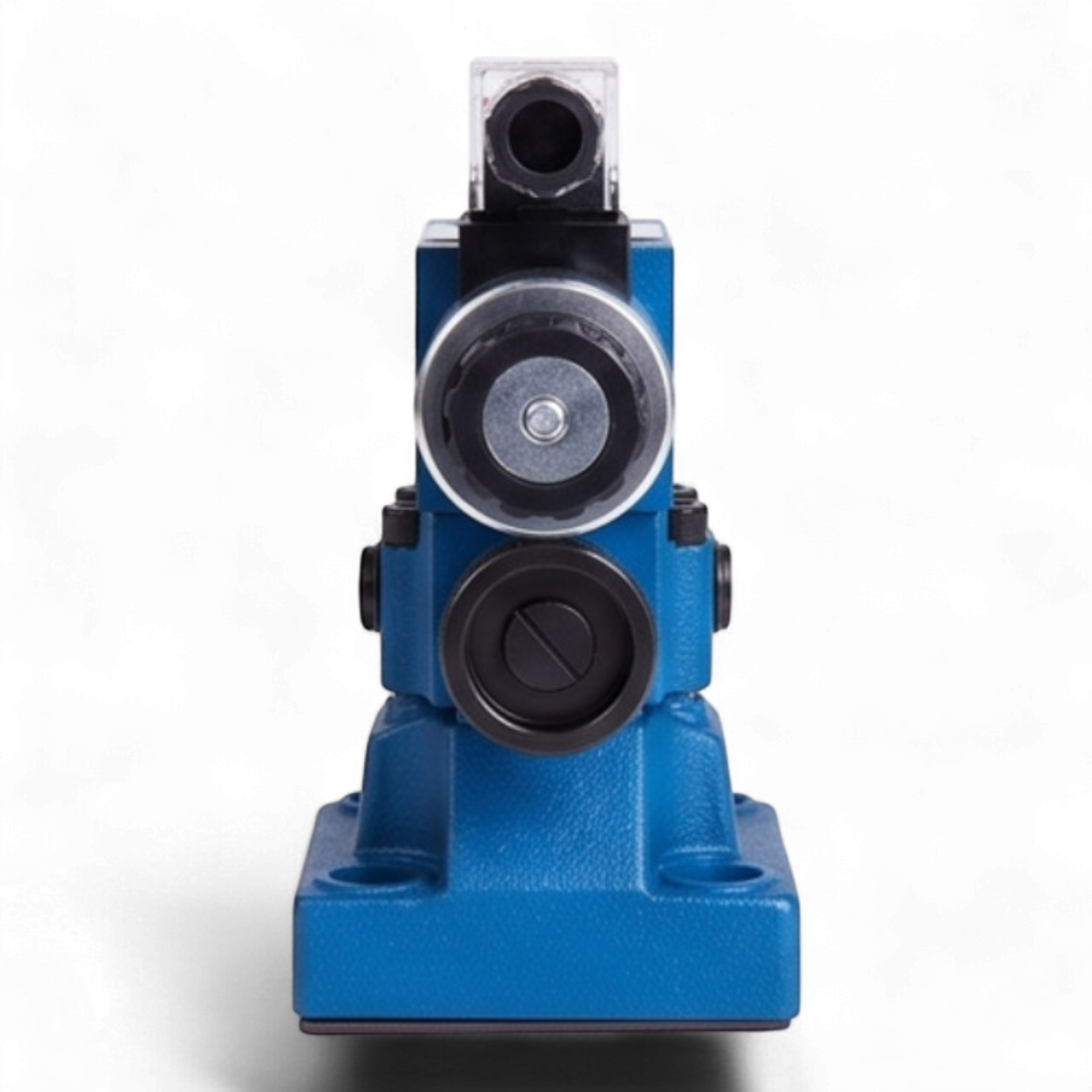

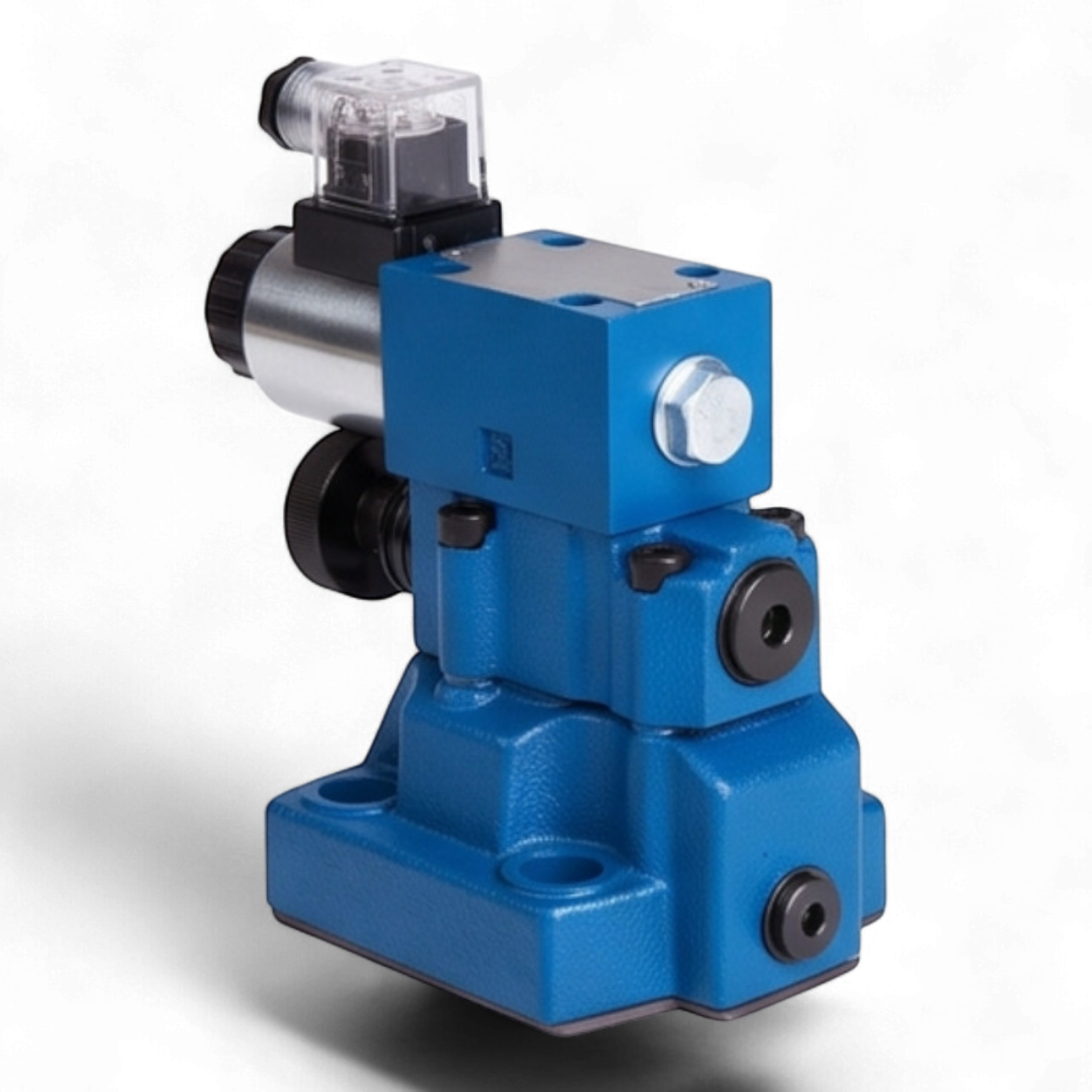

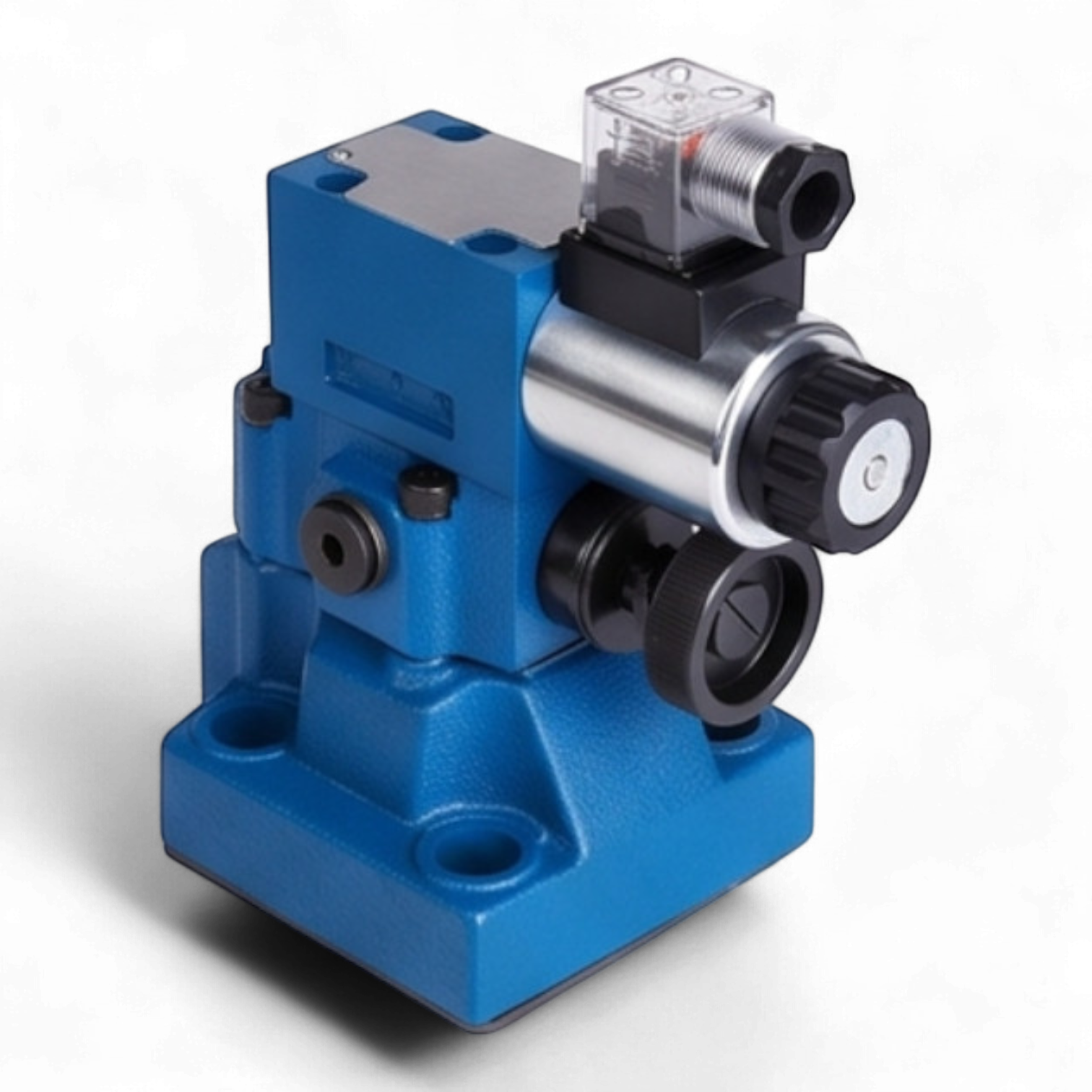

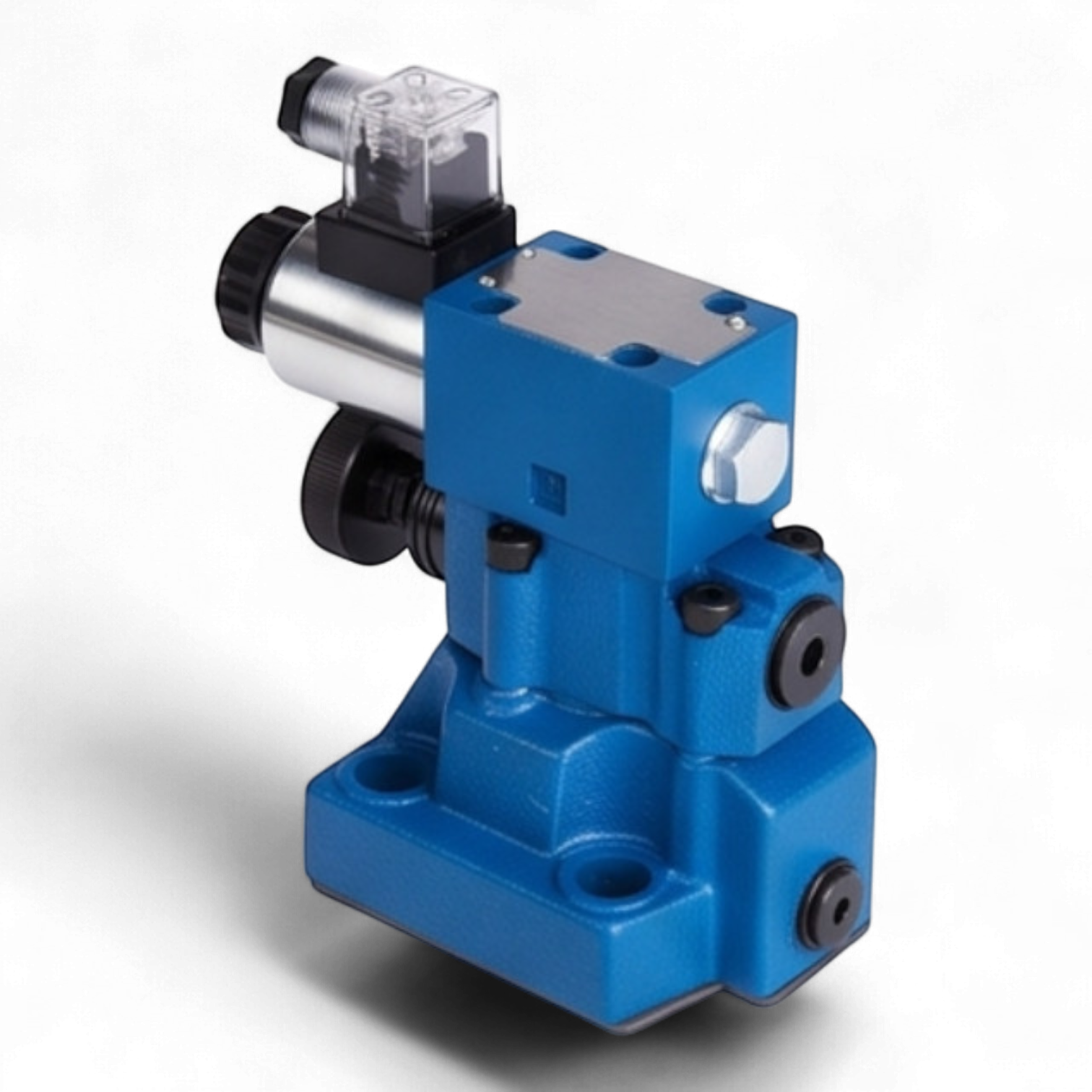

Техническое описание гидроклапана МКПВ-20/3С3Р1.220
Гидроклапан предохранительный непрямого действия МКПВ-20/3С3Р1.220 предназначен для прецизионного регулирования и поддержания заданного уровня давления в гидравлических контурах стационарного и мобильного оборудования. Устройство обеспечивает защиту исполнительных механизмов от превышения пиковых нагрузок и реализует функцию дистанционной разгрузки гидросистемы.
Конструктивные и функциональные особенности
Аппарат выполнен в модульном исполнении для стыкового монтажа согласно международному стандарту ISO 6264 (типоразмер CETOP R08). Двухкаскадная архитектура включает основной гидроклапан и управляющий пилотный каскад. Интегрированный электромагнитный распределитель ВЕ6.574А.В220 обеспечивает управление режимом разгрузки. Данная модификация функционирует по принципу "нормально-разгруженный": при обесточенном электромагните поток рабочей жидкости коммутируется со сливной магистралью при минимальном сопротивлении.
Основные технические параметры
- Условный проход (DN): 20 мм
- Максимальное рабочее давление: 32 МПа (320 бар)
- Диапазон настройки давления: 0,5 – 12,5 МПа (5 – 125 бар)
- Номинальный расход: 160 л/мин
- Тип регулирующего элемента: Рукоятка (Р)
- Параметры электропитания: AC 220-230В / 50Гц
- Класс пылевлагозащиты: IP65
- Интерфейс подключения: Разъем DIN 43650 A с LED-индикацией
Эксплуатационные требования
Клапан адаптирован для работы с минеральными маслами кинематической вязкостью от 10 до 400 сСт. Конструкция гарантирует высокую стабильность гидравлических характеристик и минимальный гистерезис при эксплуатации в циклических режимах под высокой нагрузкой.
