Техническое описание гидроклапана МКПВ-20/3С3Р1.24
Гидроклапан предохранительный непрямого действия МКПВ-20/3С3Р1.24 предназначен для поддержания заданного уровня давления, защиты гидравлических контуров от превышения номинальных параметров и реализации функции дистанционной разгрузки гидросистемы. Данный аппарат выполнен в исполнении для стыкового монтажа на присоединительную плиту в соответствии с международным стандартом ISO 6264 (типоразмер CETOP R08).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальный расход: 160 л/мин
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар)
- Номинальное давление настройки: 10 МПа (100 бар)
- Максимальное рабочее давление: 32 МПа (320 бар)
- Функциональное исполнение: Электромагнитное управление разгрузкой, нормально-разгруженный (канал Р сообщен со сливом Т при обесточенном электромагните)
- Пилотный каскад: Гидрораспределитель ВЕ6.574А.Г24
- Параметры электропитания: 24 В постоянного тока (DC)
- Класс защиты: IP65
Конструктивные особенности и принцип работы

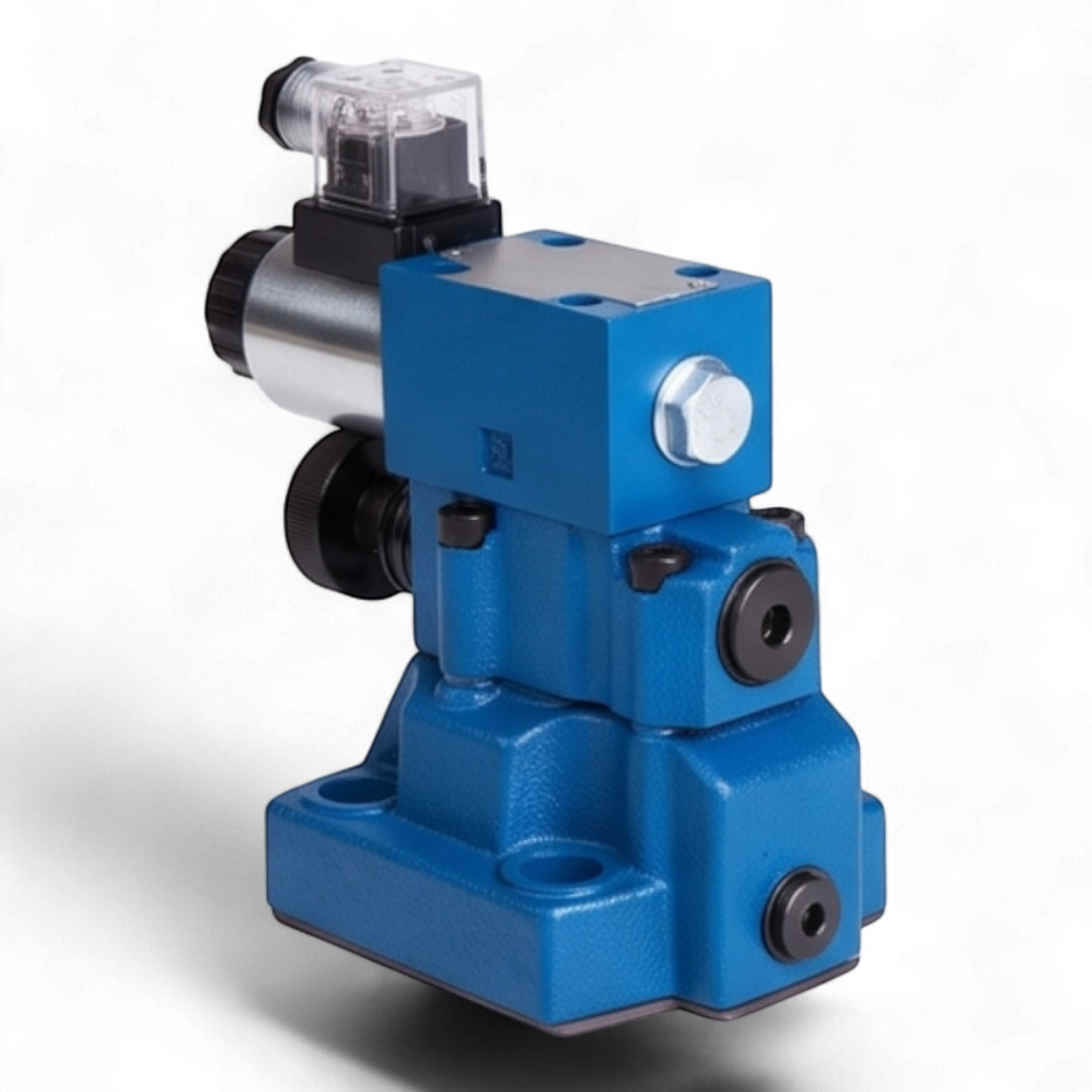

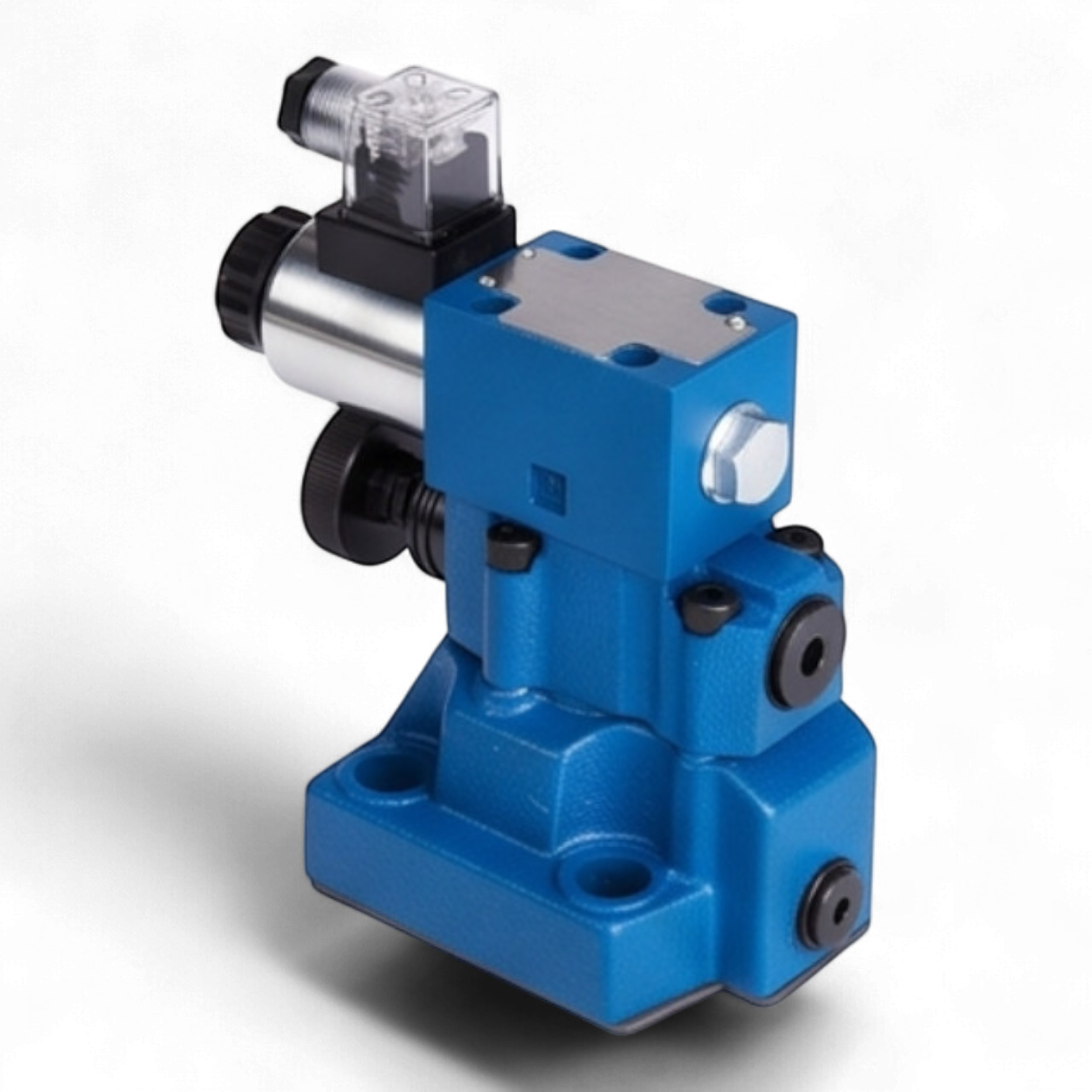

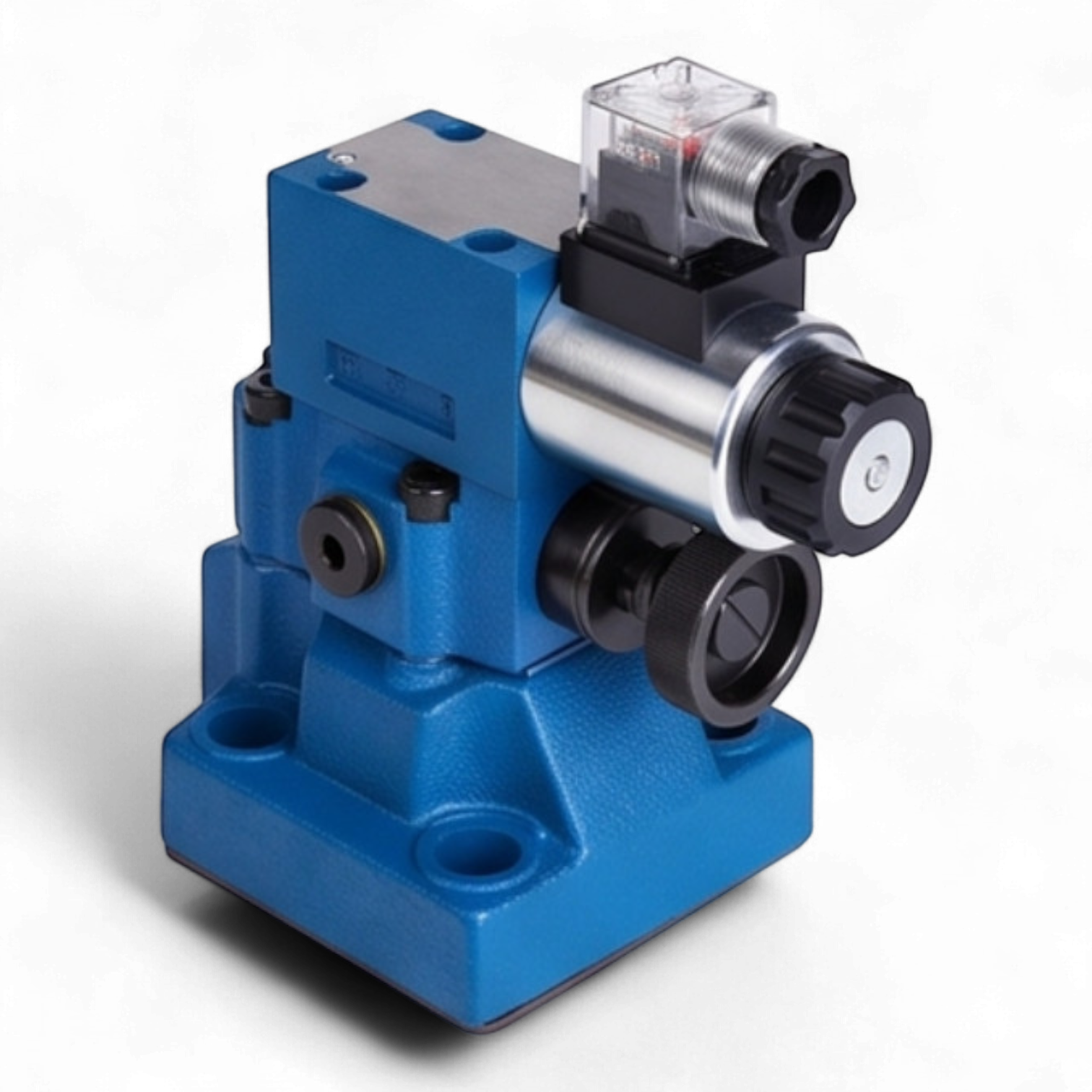

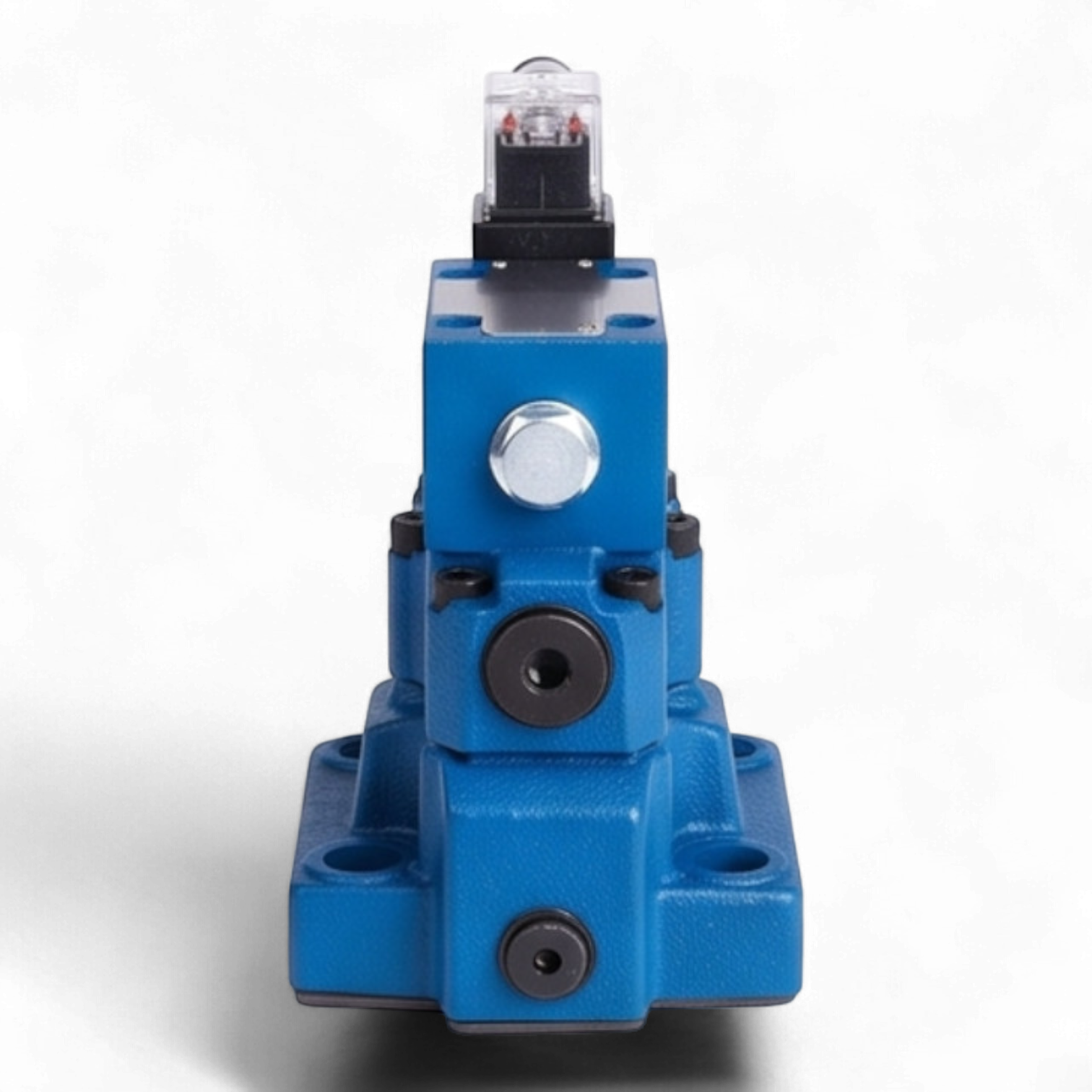

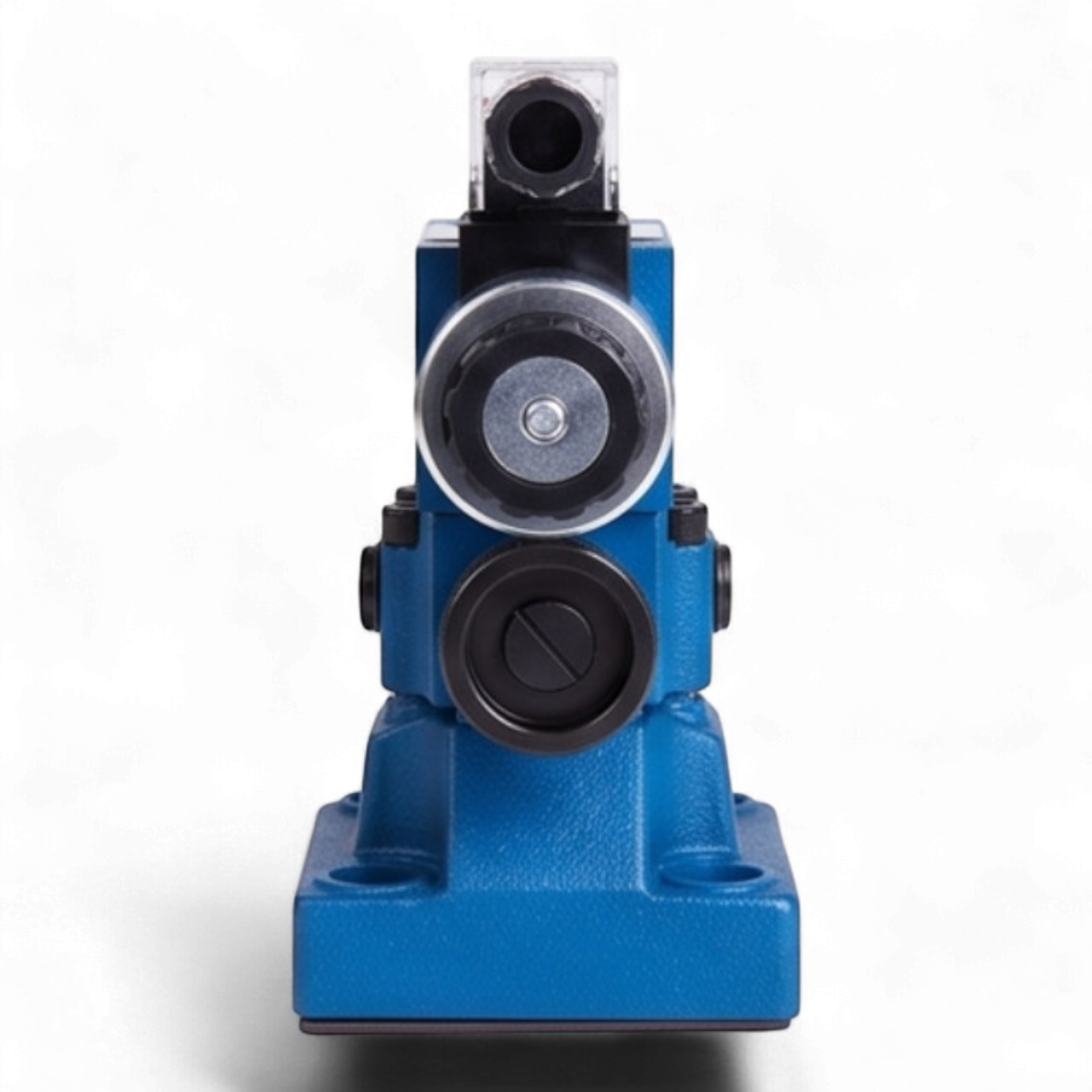

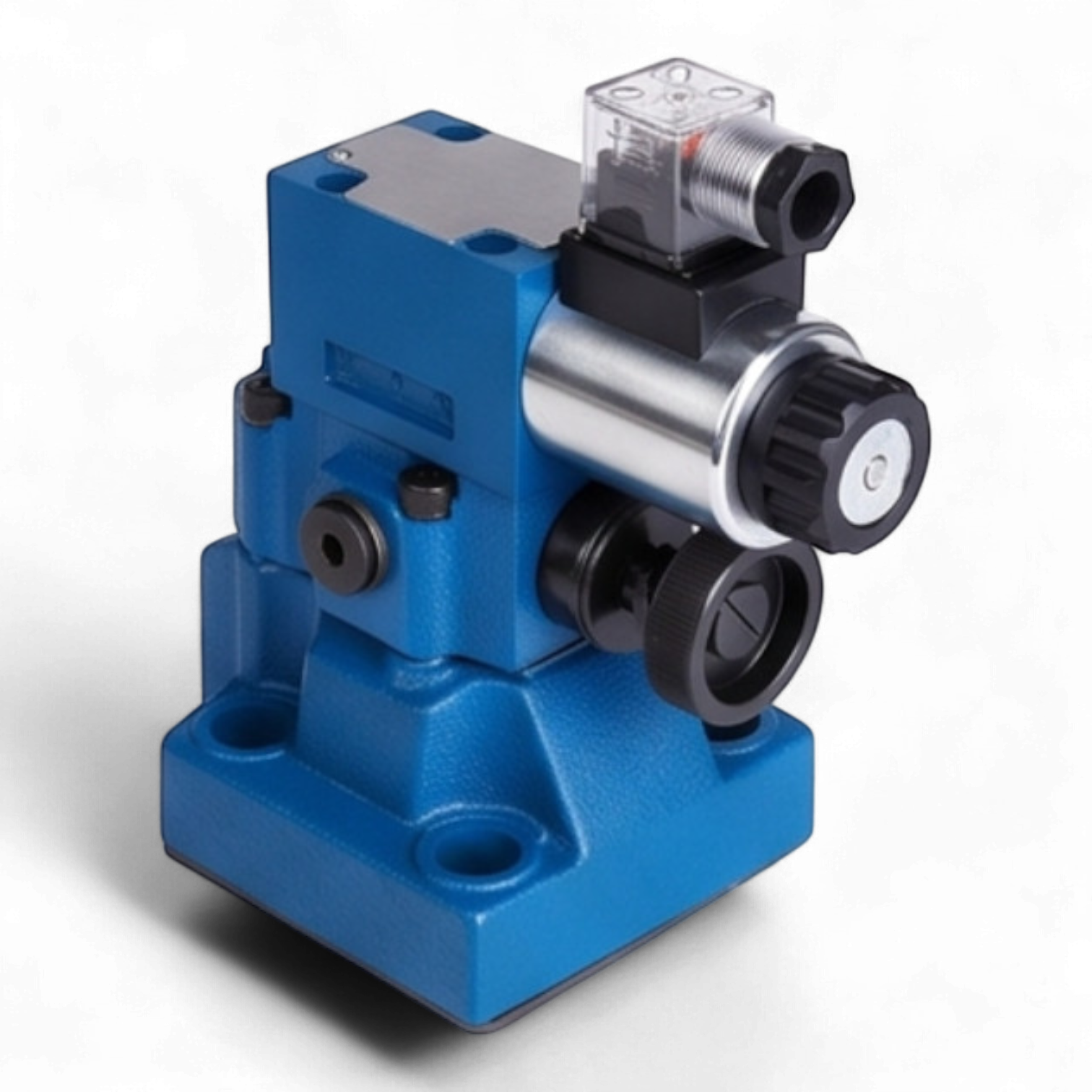

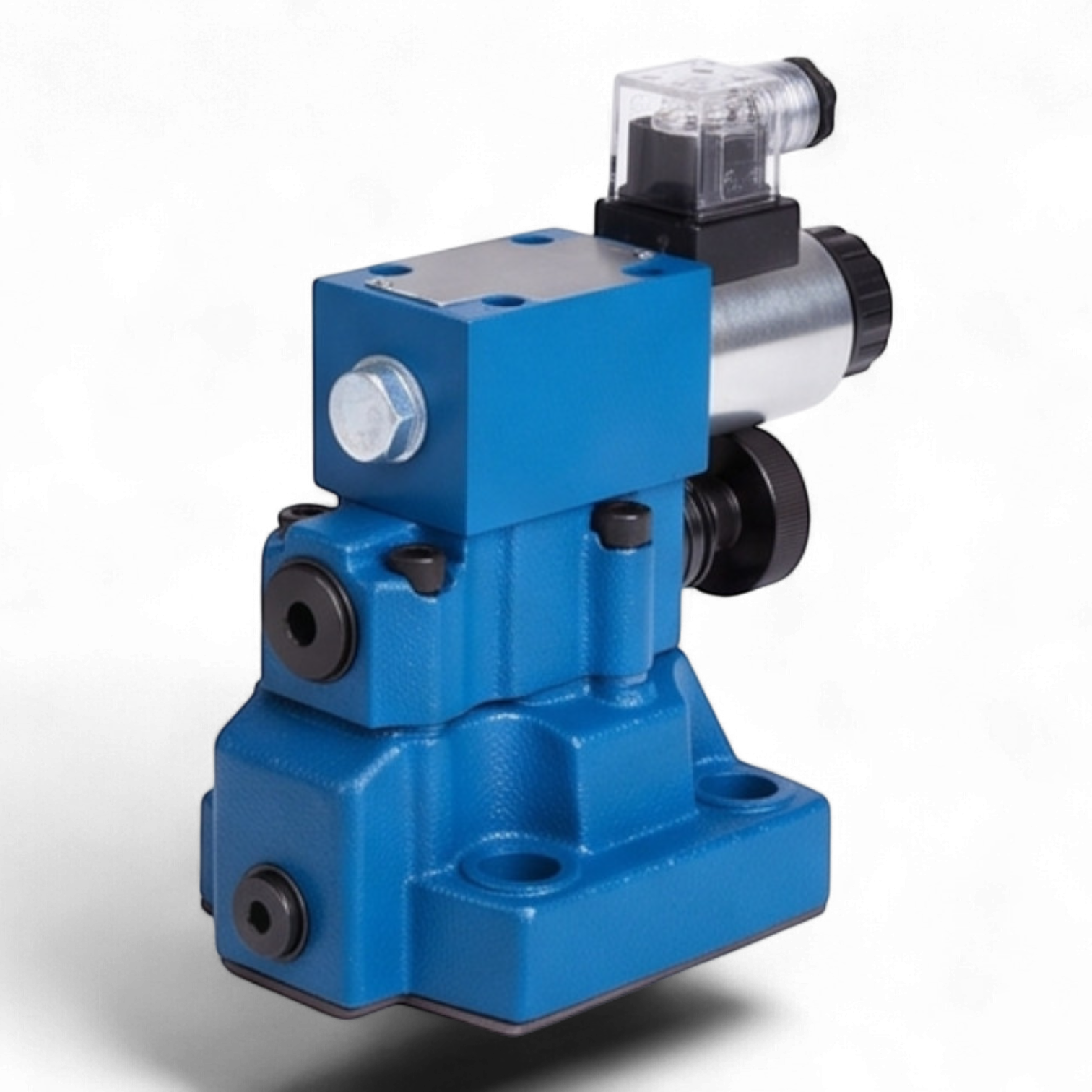

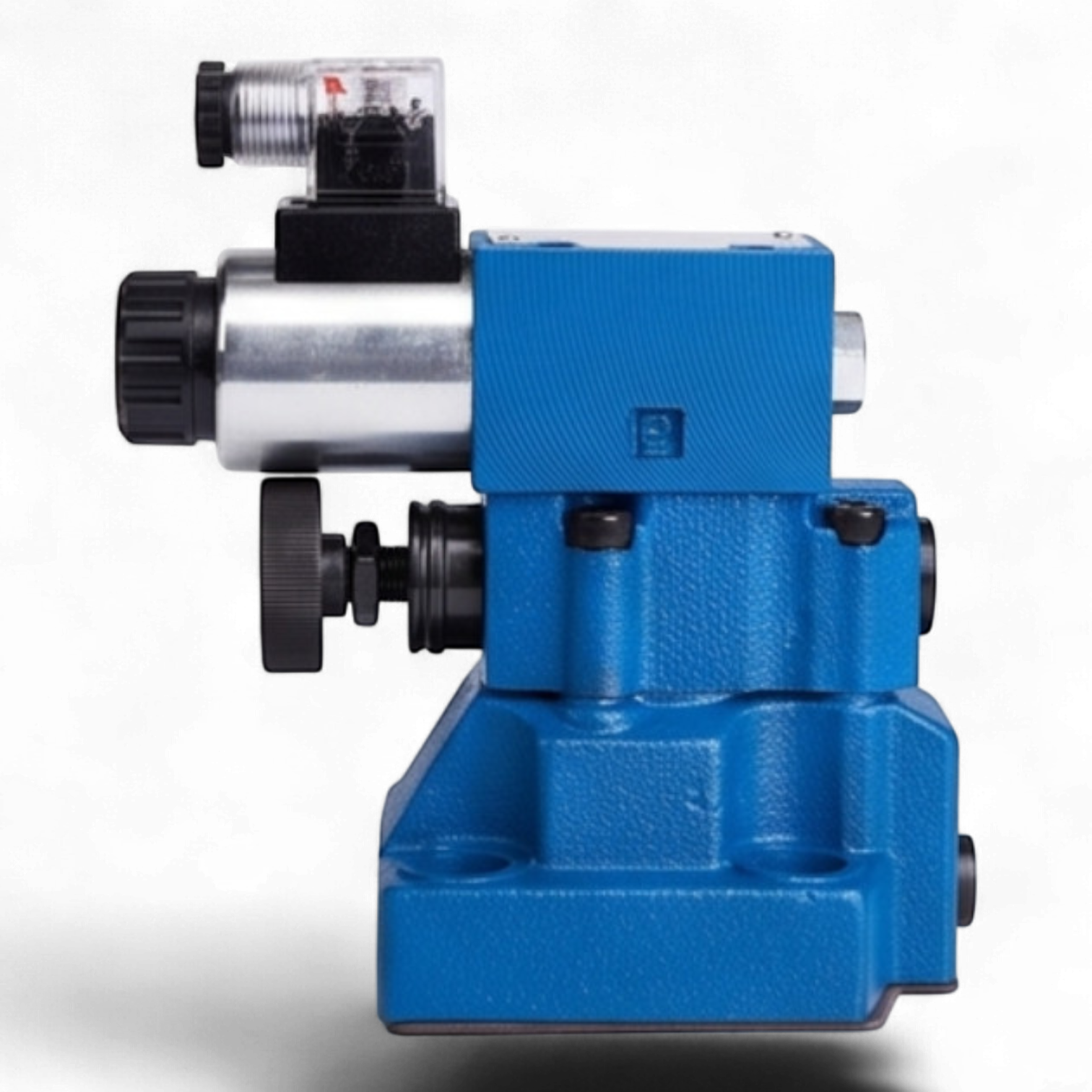

Конструкция включает в себя основной клапан и управляющий каскад (пилот) с электромагнитным приводом. Регулировка давления срабатывания осуществляется механическим путем посредством вращения рукоятки. Герметизация стыковой поверхности обеспечивается комплектом уплотнительных колец. Электрическая коммутация реализована через штепсельный разъем стандарта DIN 43650 A, оснащенный светодиодным индикатором рабочего состояния.
Расшифровка маркировки (МКПВ-20/3С3Р1.24)
- МКПВ: Тип аппарата — предохранительный клапан непрямого действия
- 20: Условный проход (Ду), мм
- 3: Номинальное давление (32 МПа)
- С: Способ монтажа — стыковой
- 3: Тип разгрузки — электромагнитная, нормально-разгруженная
- Р: Вид регулировочного устройства — рукоятка
- 1: Диапазон настройки давления (до 12,5 МПа)
- 24: Напряжение питания катушки (24В DC)
Геометрические и присоединительные параметры
Ширина корпуса (B1): 100 мм; Межосевое расстояние (B2): 69,8 мм; Длина корпуса (L1): 122,2 мм; Габарит по монтажным отверстиям (L2): 117,5 мм; Общая высота с учетом пилота (L6): 161,8 мм; Максимальный габарит (L11): 172,2 мм; Диаметр проходного сечения (D): 25 мм; Резьба крепежных болтов (D2): M16.
