Техническое описание гидроклапана МКПВ-20/3С3Р2.110

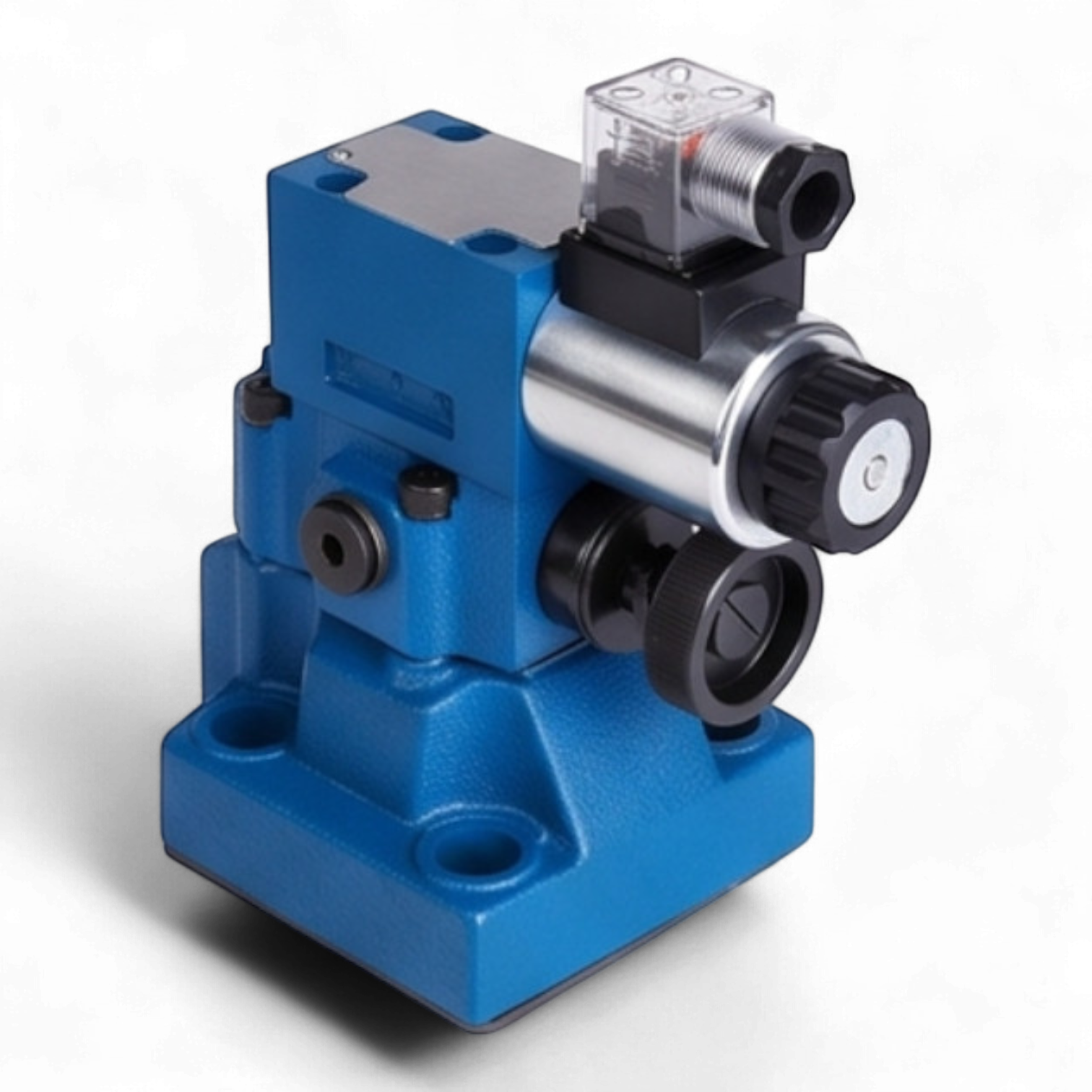

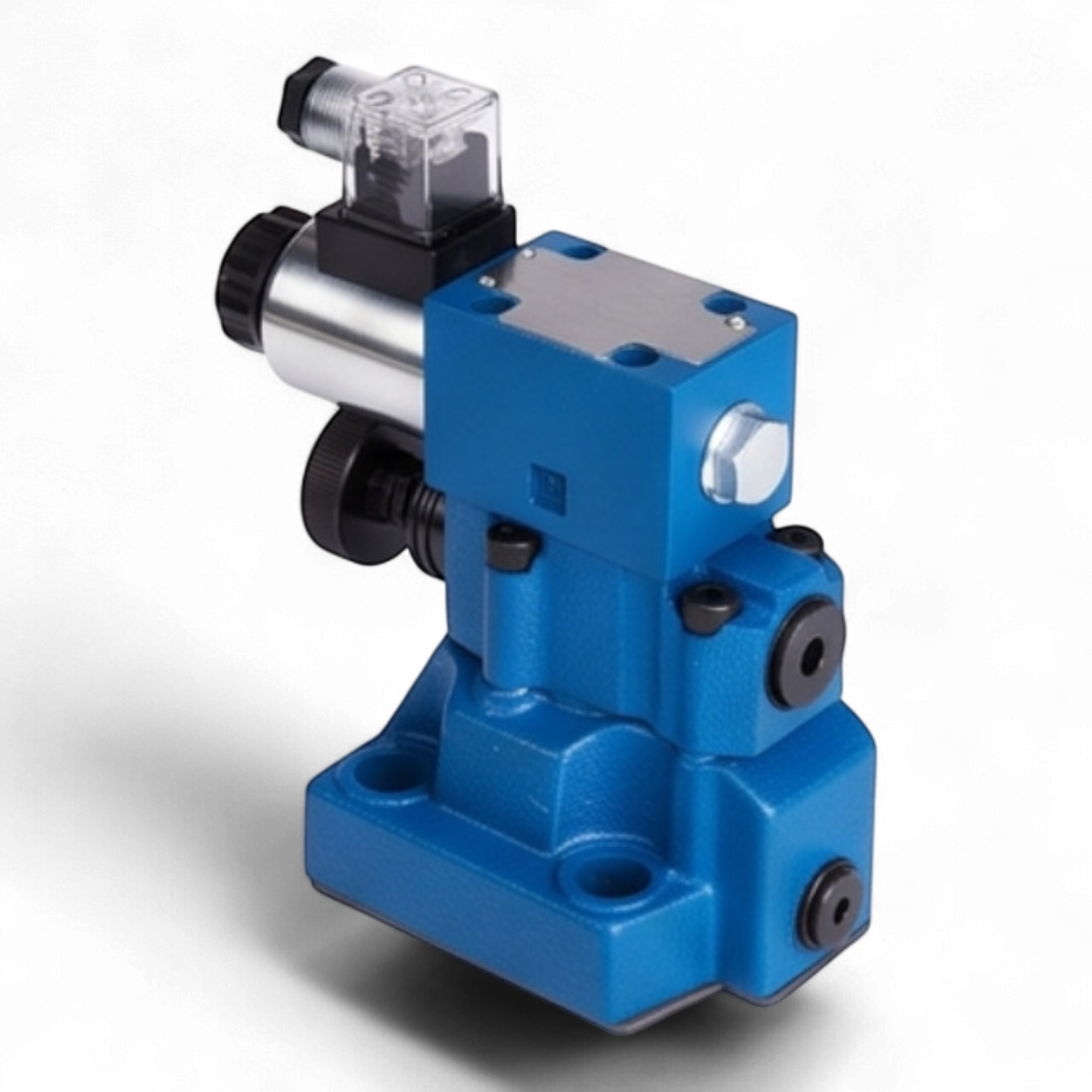

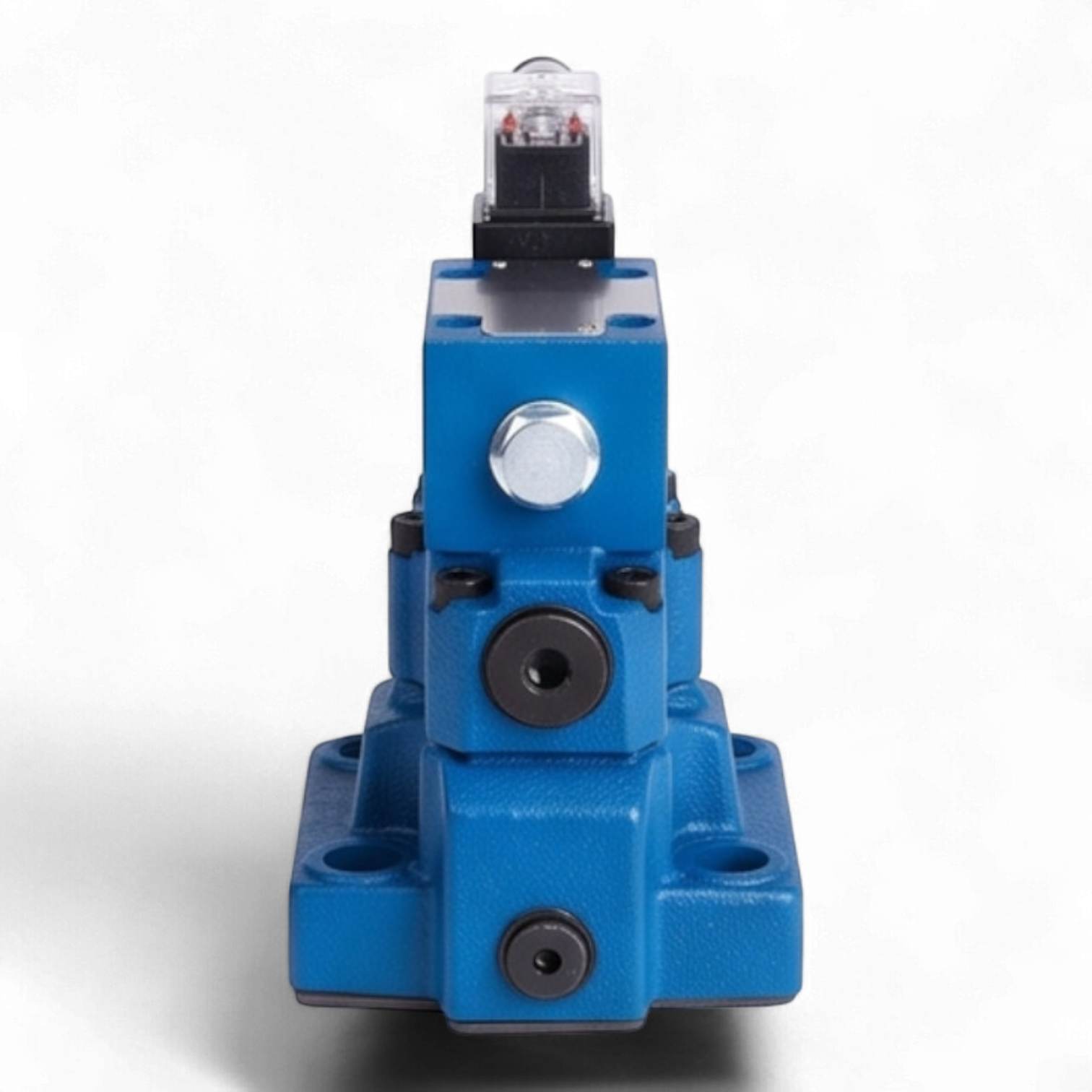

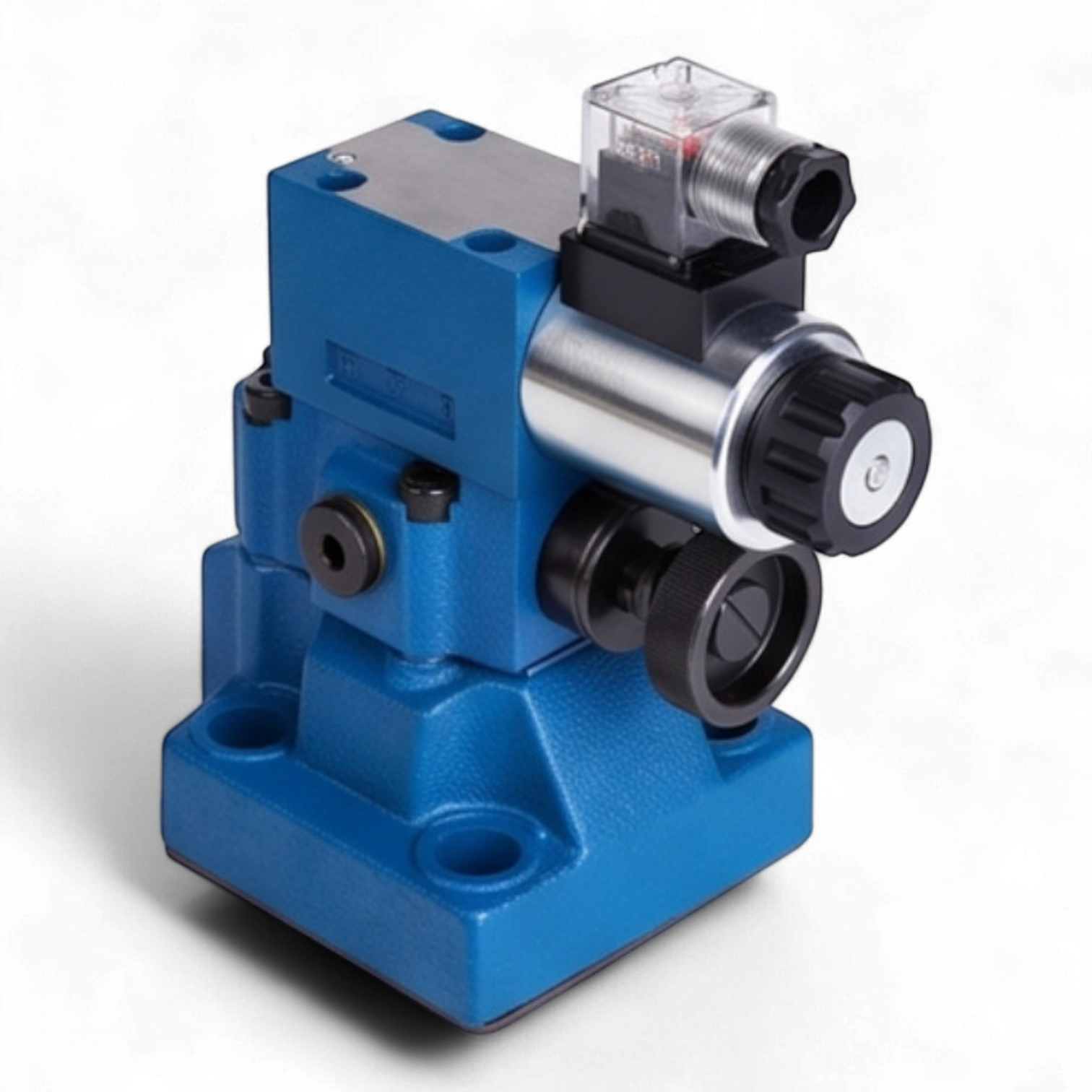

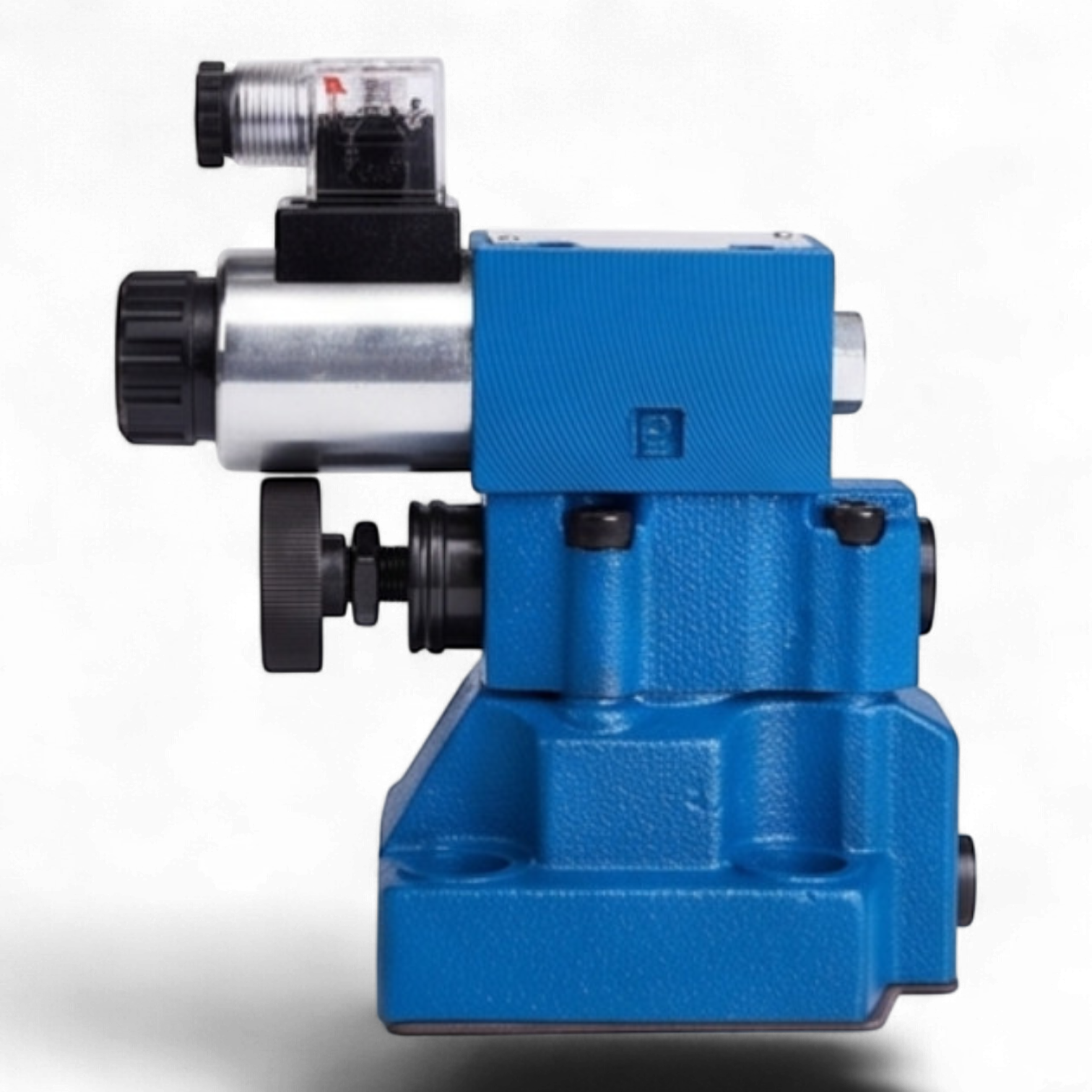

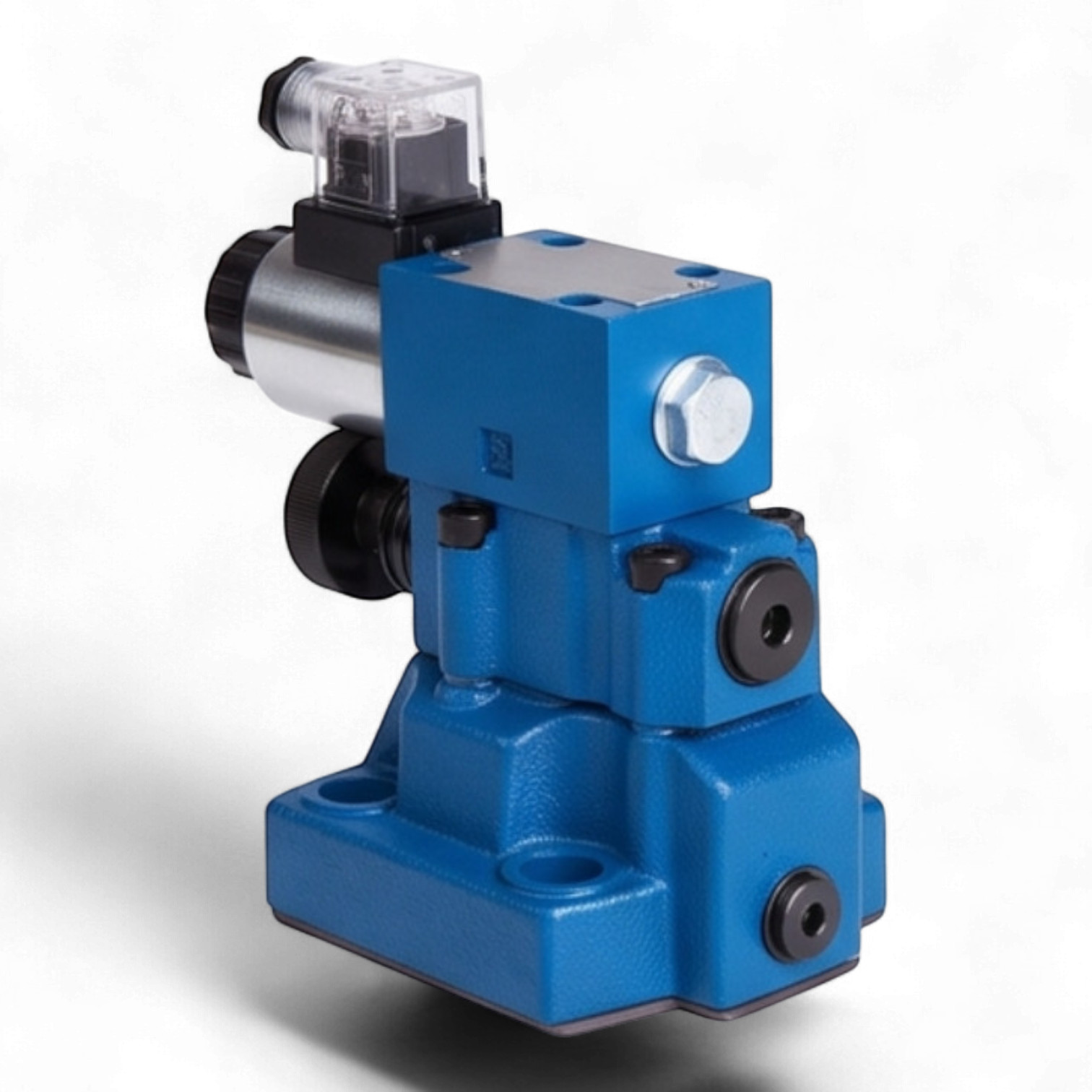

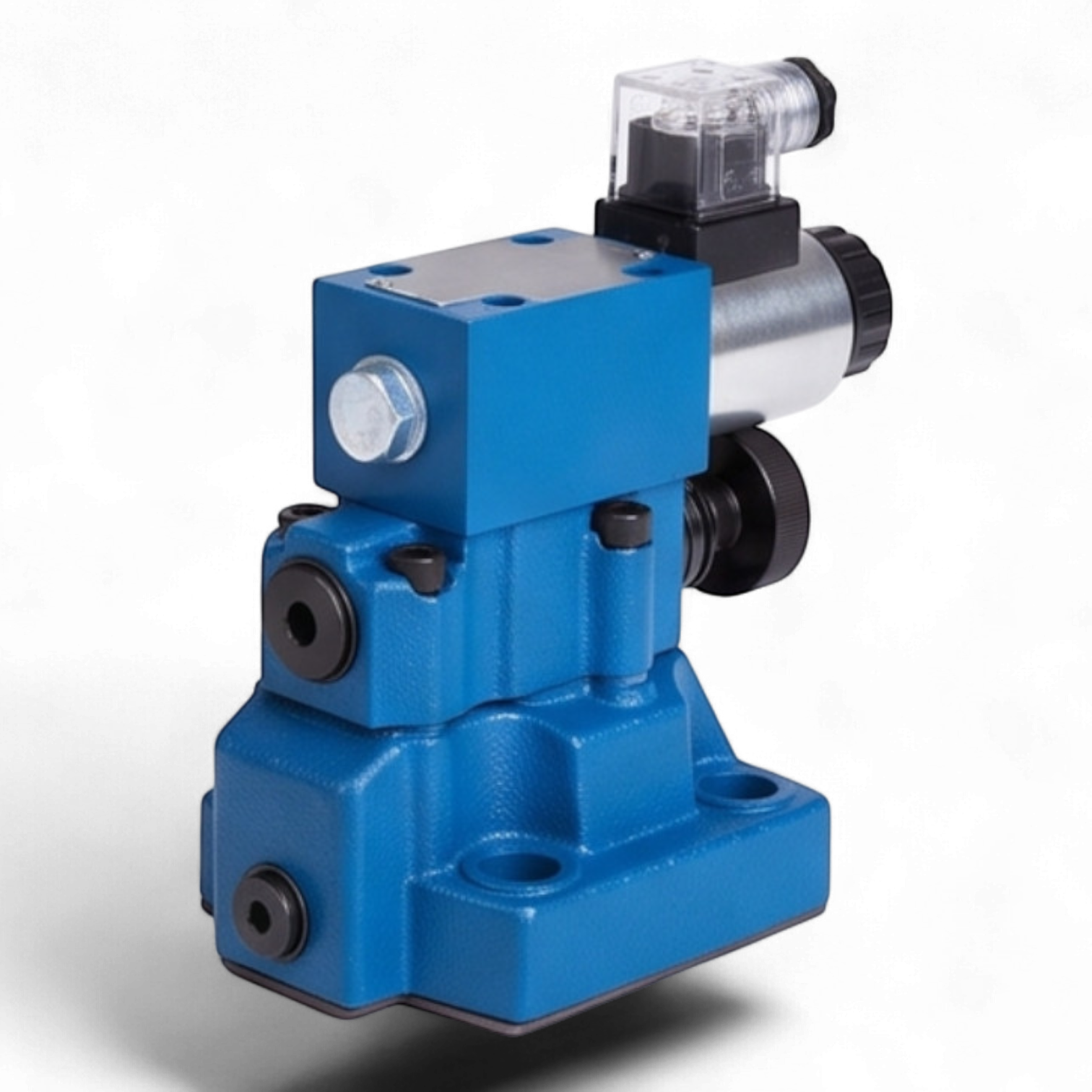

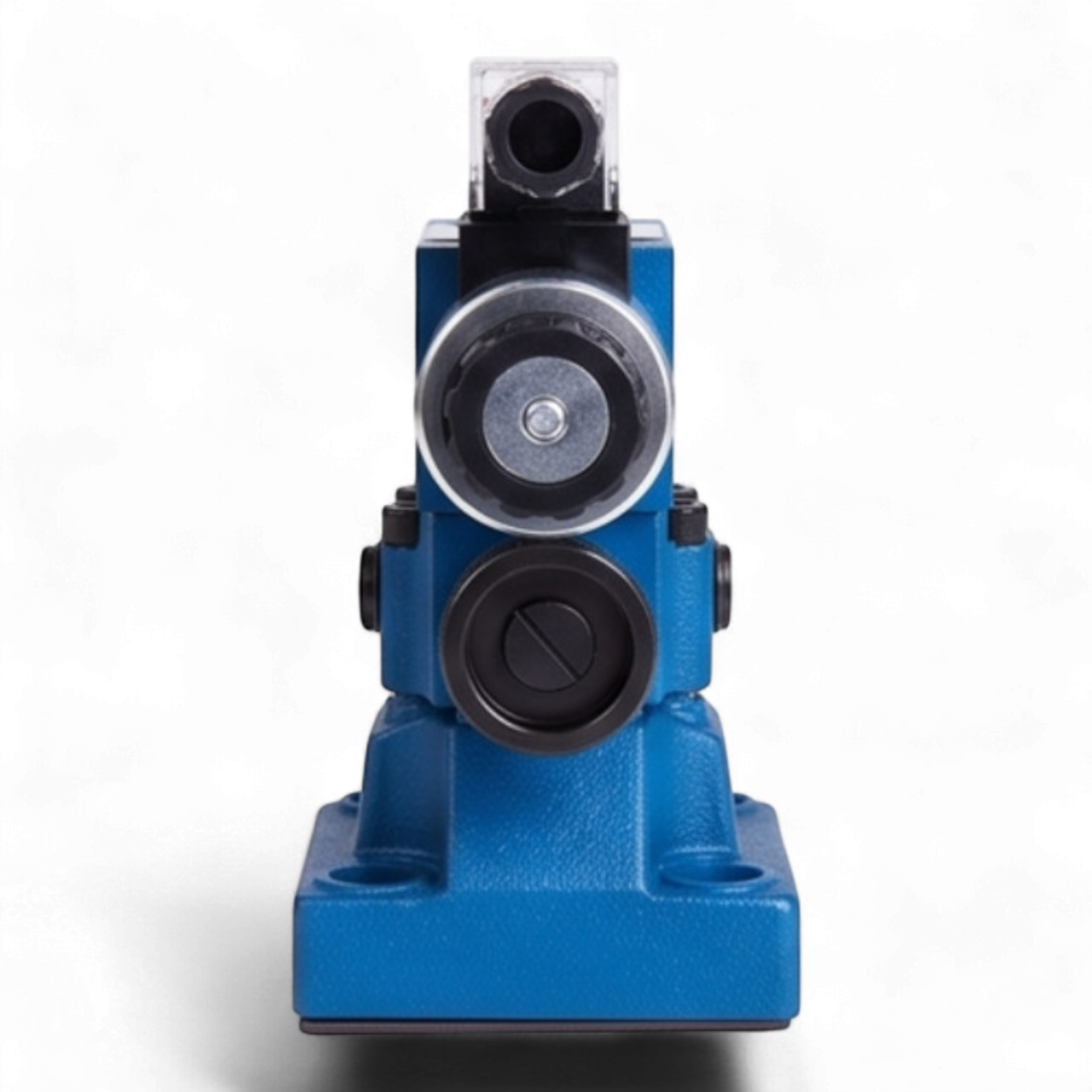

Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р2.110 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильных машин. Устройство обеспечивает защиту гидравлической системы от механических перегрузок и реализует функцию дистанционной разгрузки посредством электромагнитного управления.
Технические параметры и спецификации:
- Способ монтажа: стыковое (плитное) исполнение согласно стандарту ISO 6264 (типоразмер CETOP R08).
- Условный проход (DN): 20 мм.
- Номинальное давление нагнетания: 32 МПа (320 бар).
- Диапазон настройки давления срабатывания: от 2,0 до 25,0 МПа (20 – 250 бар).
- Номинальная пропускная способность: 160 л/мин.
- Тип пилотного управления: электромагнитный направляющий гидрораспределитель ВЕ6.574А.
- Логика разгрузки: нормально-разгруженная конфигурация (декомпрессия системы при обесточенном соленоиде).
- Параметры электромагнитной катушки: переменный ток (AC) 110В / 50Гц.
- Механизм настройки: регулировочная рукоятка.
- Степень защиты оболочки: IP65 (при использовании коннектора DIN 43650 A).
- Рабочая среда: минеральные гидрожилы с кинематической вязкостью в интервале 10–400 сСт.
Конструктивные и функциональные особенности:
Аппарат базируется на двухкаскадной схеме, включающей основной клапанный узел и пилотный каскад управления. Интеграция электромагнитного пилота позволяет автоматизировать циклы разгрузки гидросистемы в режим холостого хода. Электрический разъем оснащен светодиодным индикатором для оперативного мониторинга состояния цепи питания соленоида.
