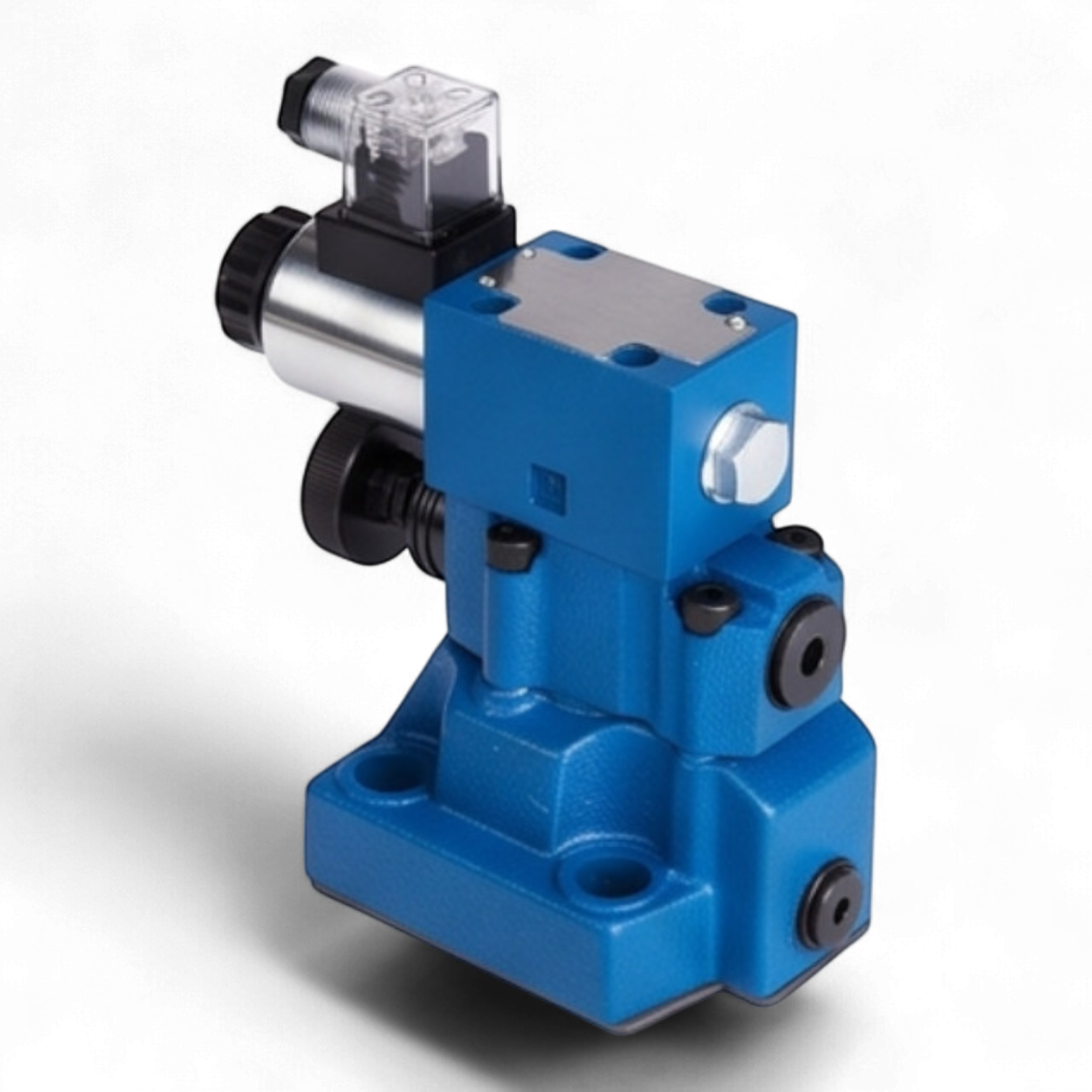

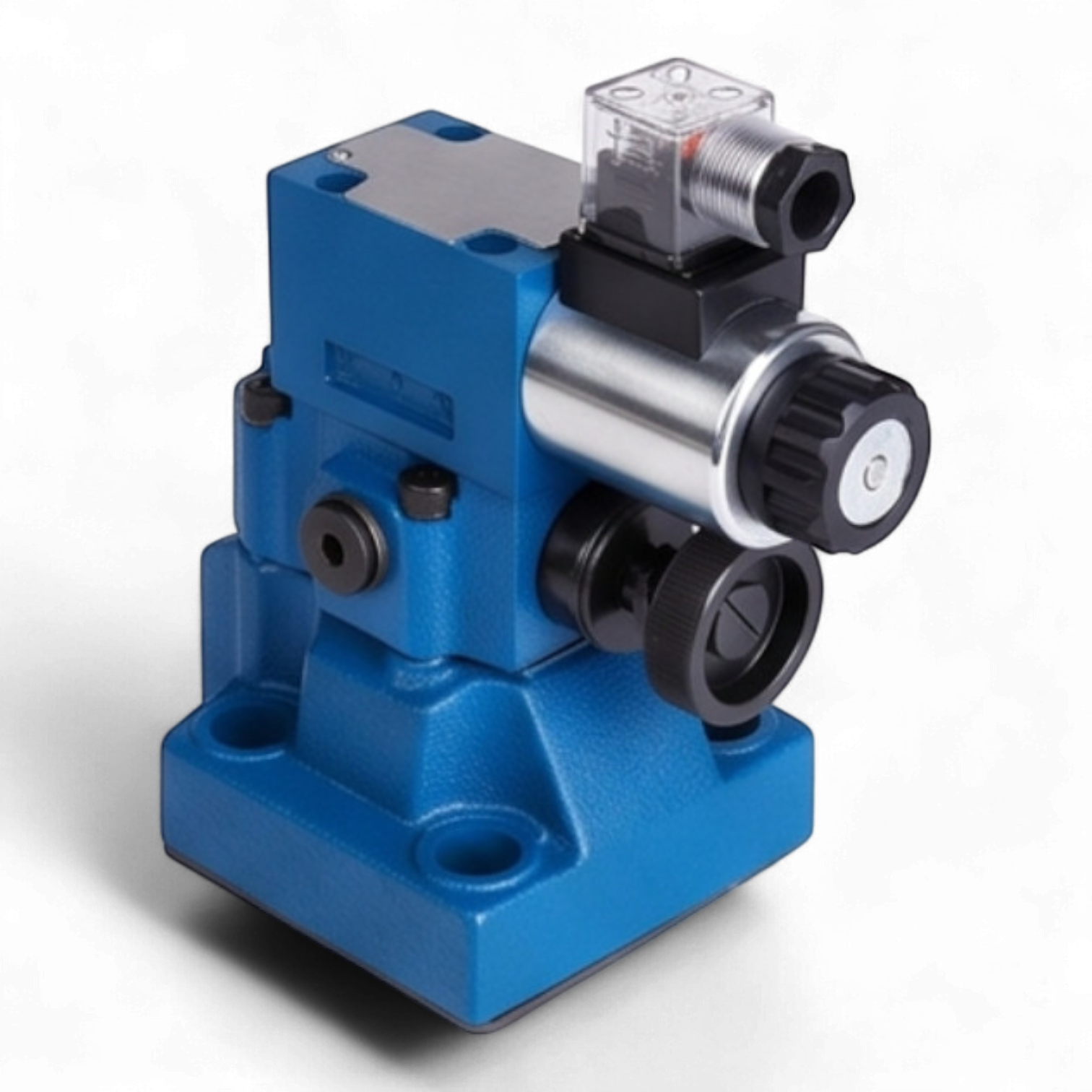

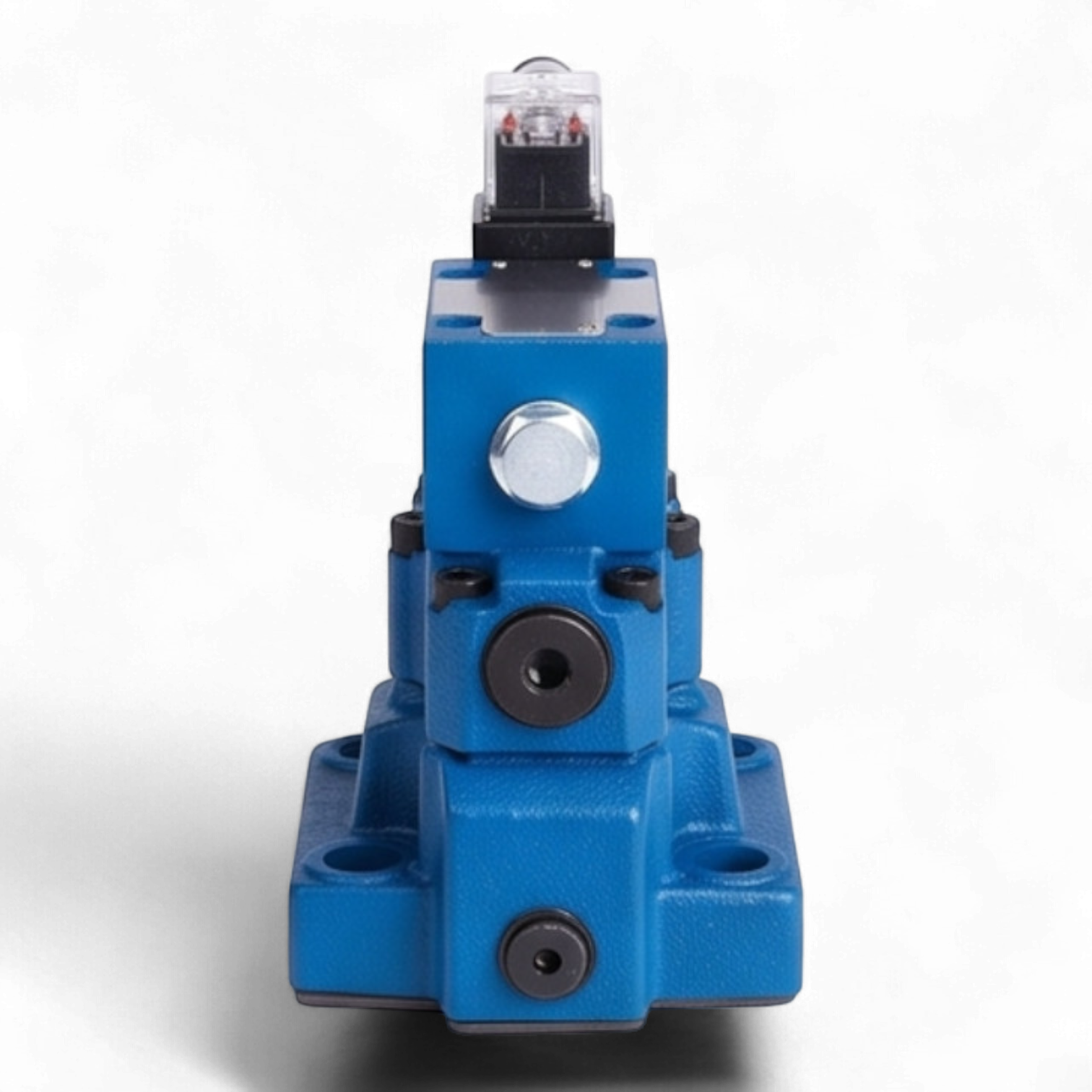

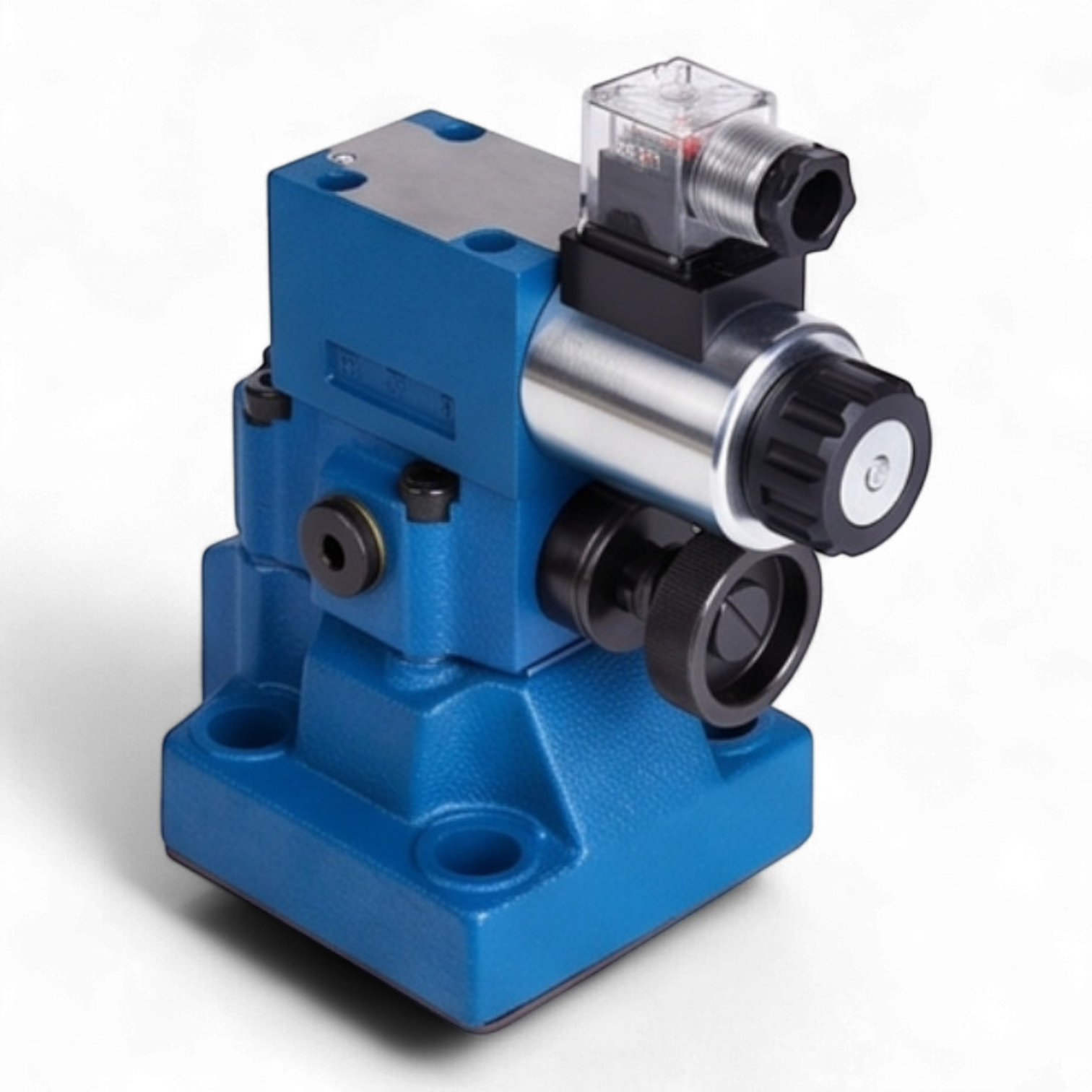

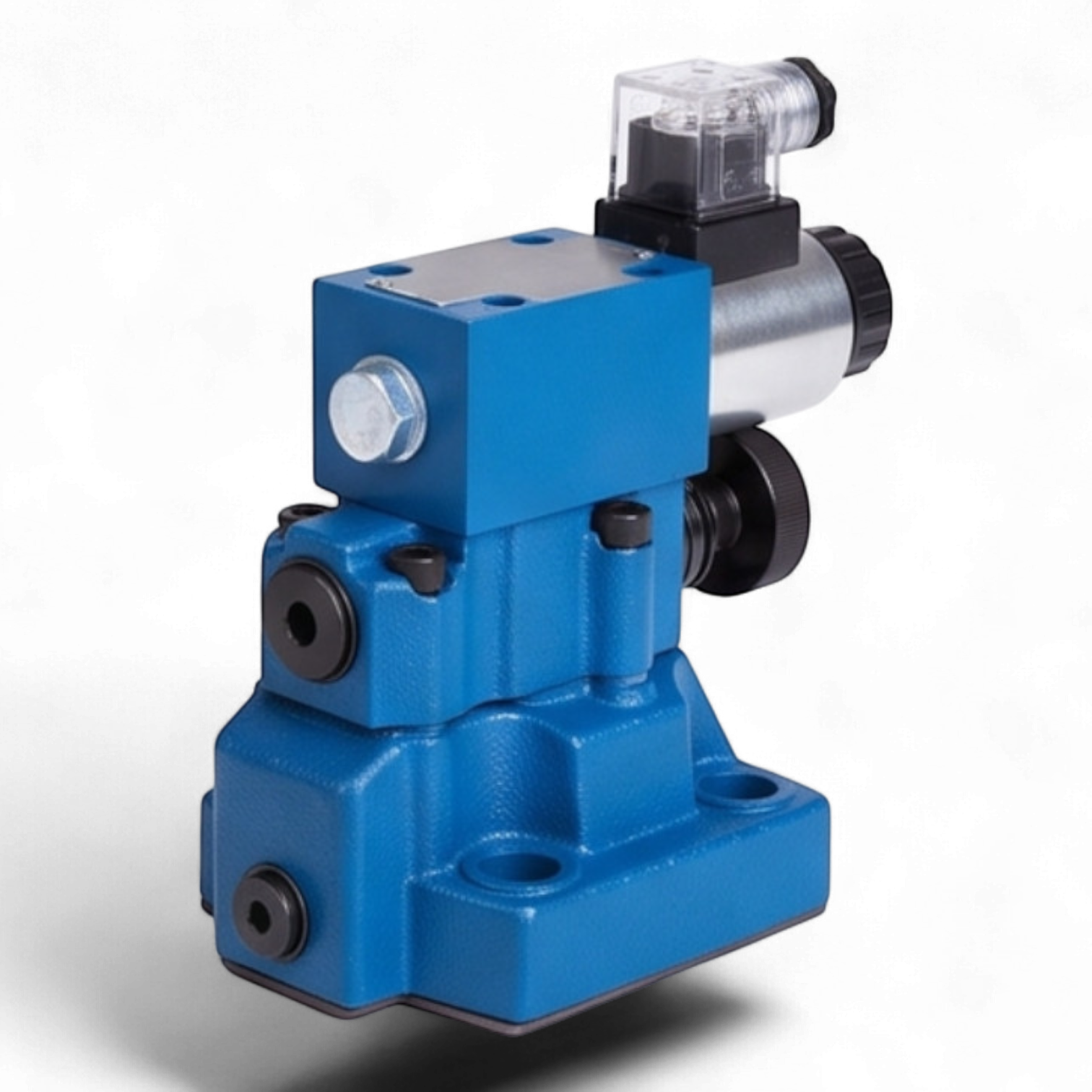

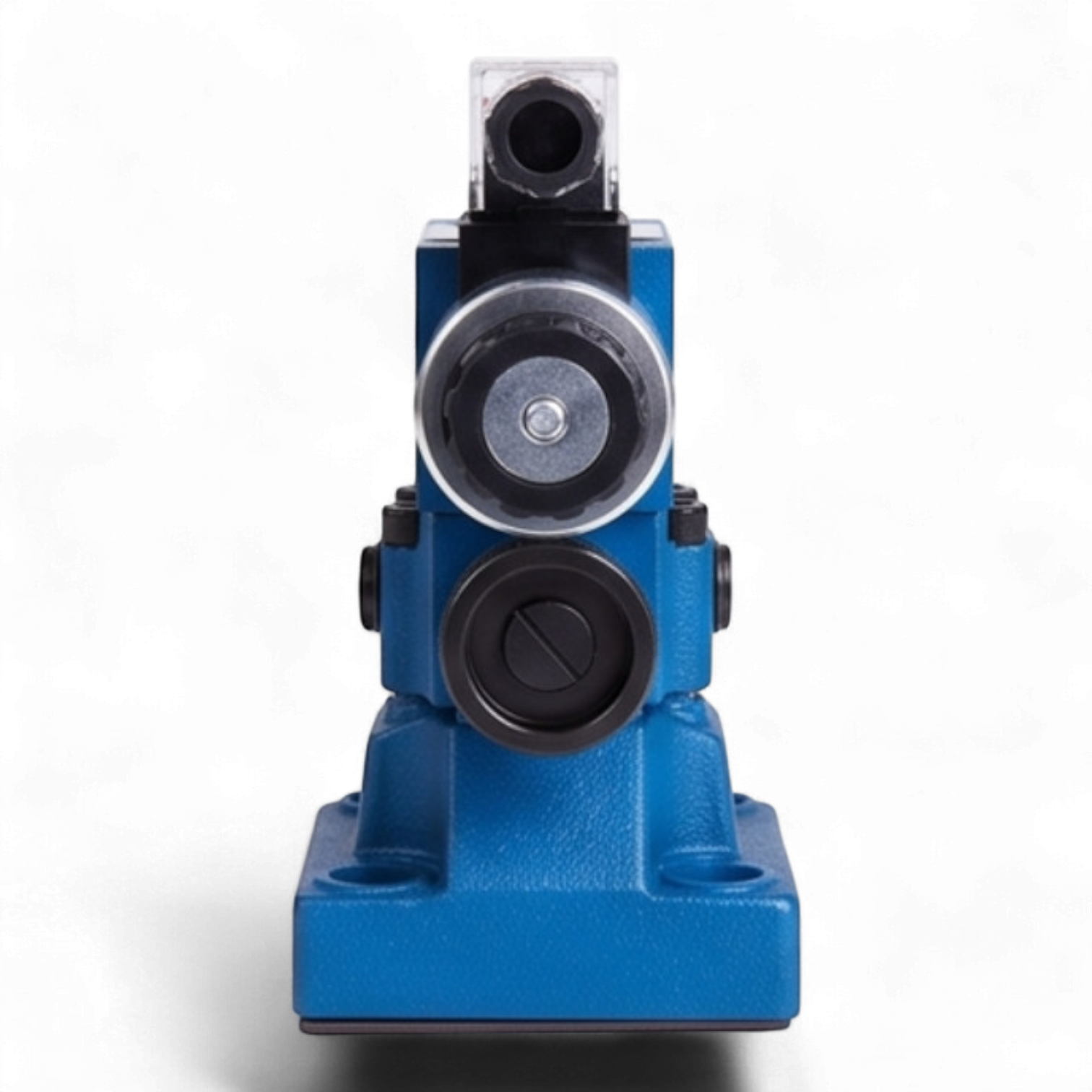

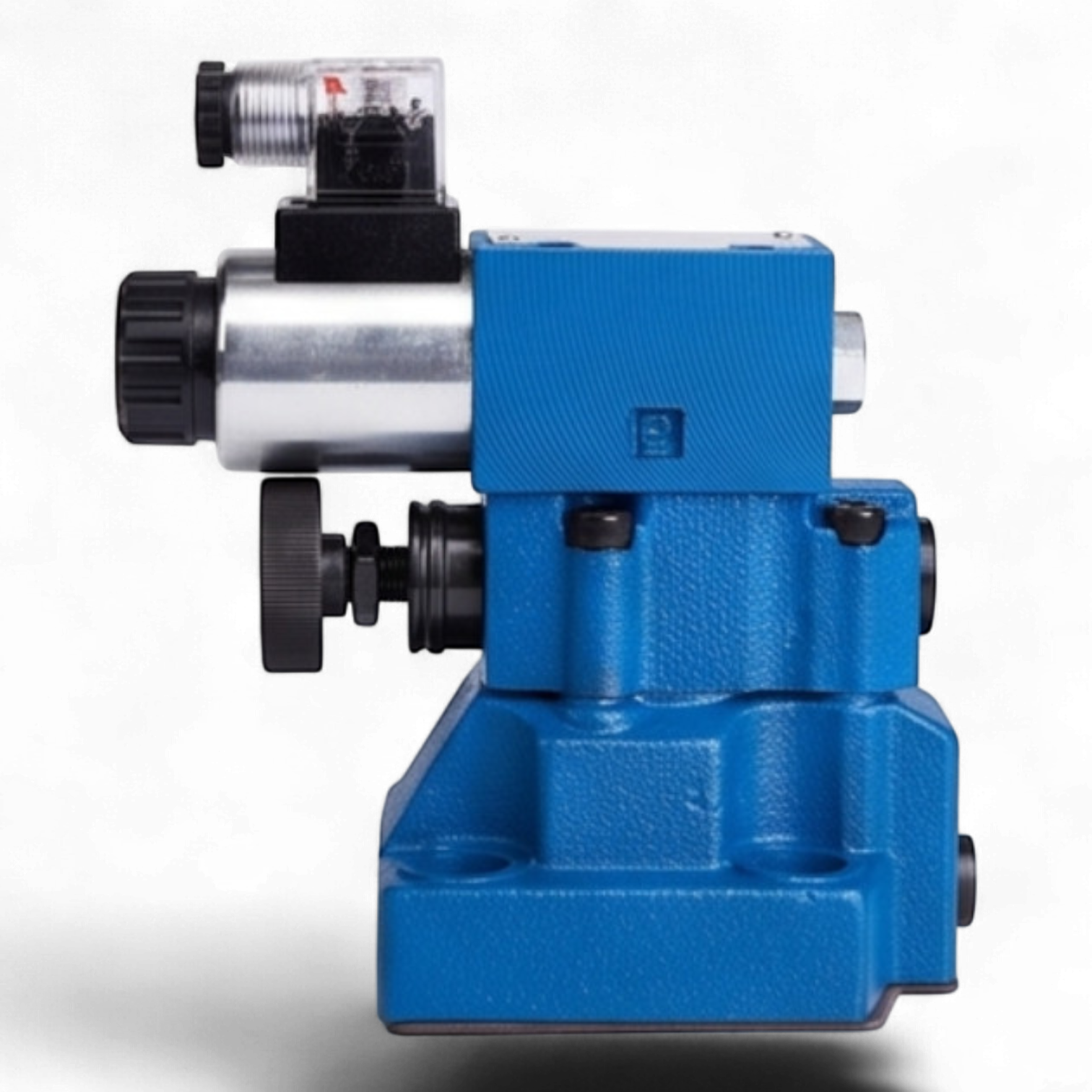

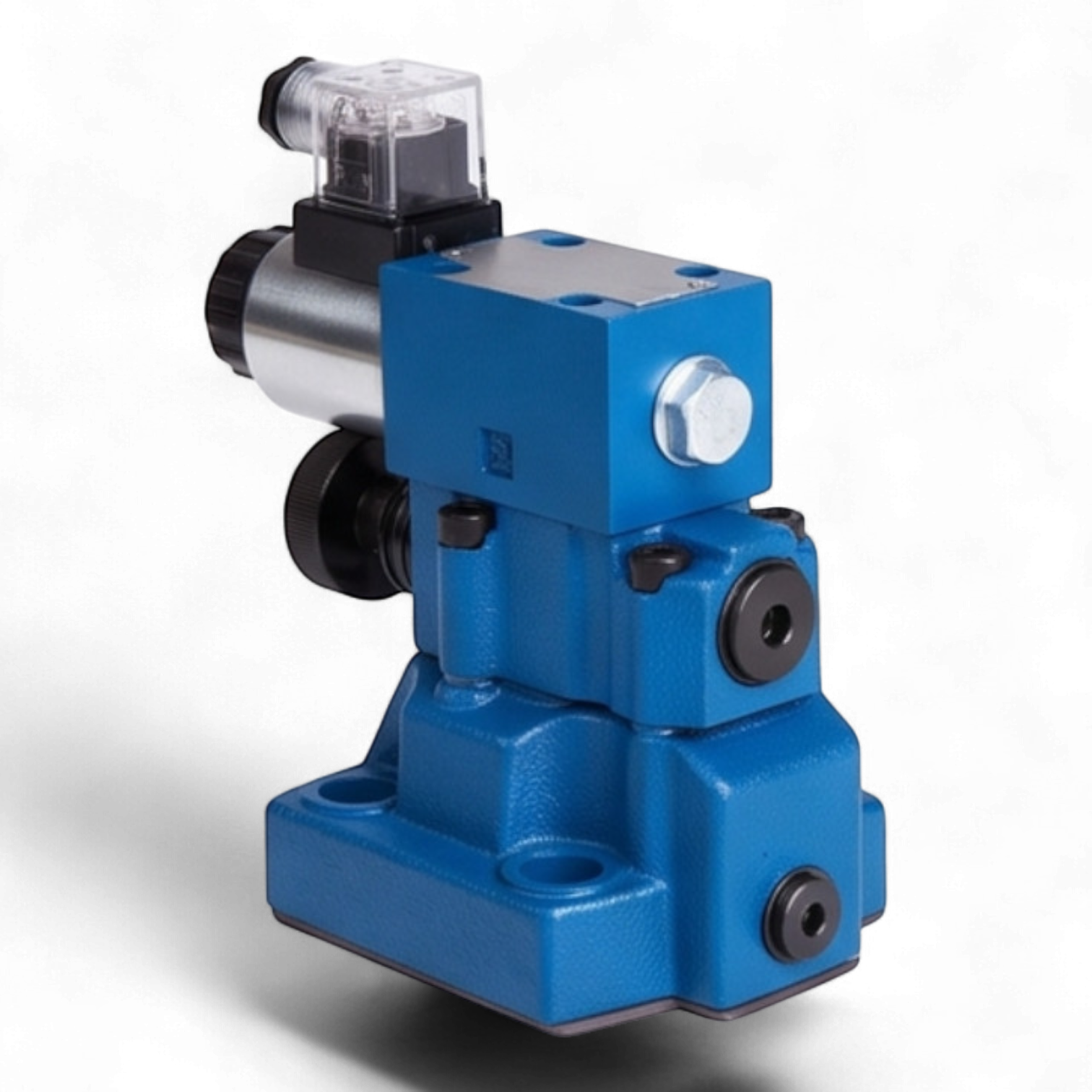

Техническое описание гидроклапана МКПВ-20/3С3Р2.12
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р2.12 предназначен для поддержания заданного уровня давления в гидравлических контурах, защиты системы от механических перегрузок и обеспечения дистанционной разгрузки. Конструктивное исполнение соответствует стандартам ISO 6264 (типоразмер CETOP R08) для стыкового монтажа на плиту.
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальная пропускная способность: 160 л/мин
- Максимальное рабочее давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Давление настройки (номинальное): 20 МПа (200 бар)
- Функция разгрузки: Электромагнитная, нормально-разгруженная конфигурация (сообщение линий Р-Т при отсутствии питания на соленоиде)
- Пилотный каскад управления: Гидрораспределитель ВЕ6.574А.Г12
- Параметры электромагнита: Постоянный ток (DC), напряжение 12В
- Класс защиты электрооборудования: IP65 (согласно DIN 40050)
- Кинематическая вязкость рабочей среды: 10...400 сСт
Конструктивные и эксплуатационные особенности
Аппарат представляет собой двухкаскадную гидравлическую структуру, состоящую из основного клапана и пилотного узла с электромагнитным управлением. Регулировка давления срабатывания осуществляется вручную посредством вращения рукоятки. Стыковой способ монтажа минимизирует риск утечек в соединениях и упрощает регламентные работы, позволяя производить замену узла без демонтажа гидравлических линий.
Геометрические и монтажные параметры
Ширина корпуса (B1/B2): 100 / 69,8 мм. Длина корпуса (L1/L2): 122,2 / 117,5 мм. Крепежные элементы: Монтажные отверстия под болты M16.
