Техническое описание гидроклапана МКПВ-20/3С3Р2.220

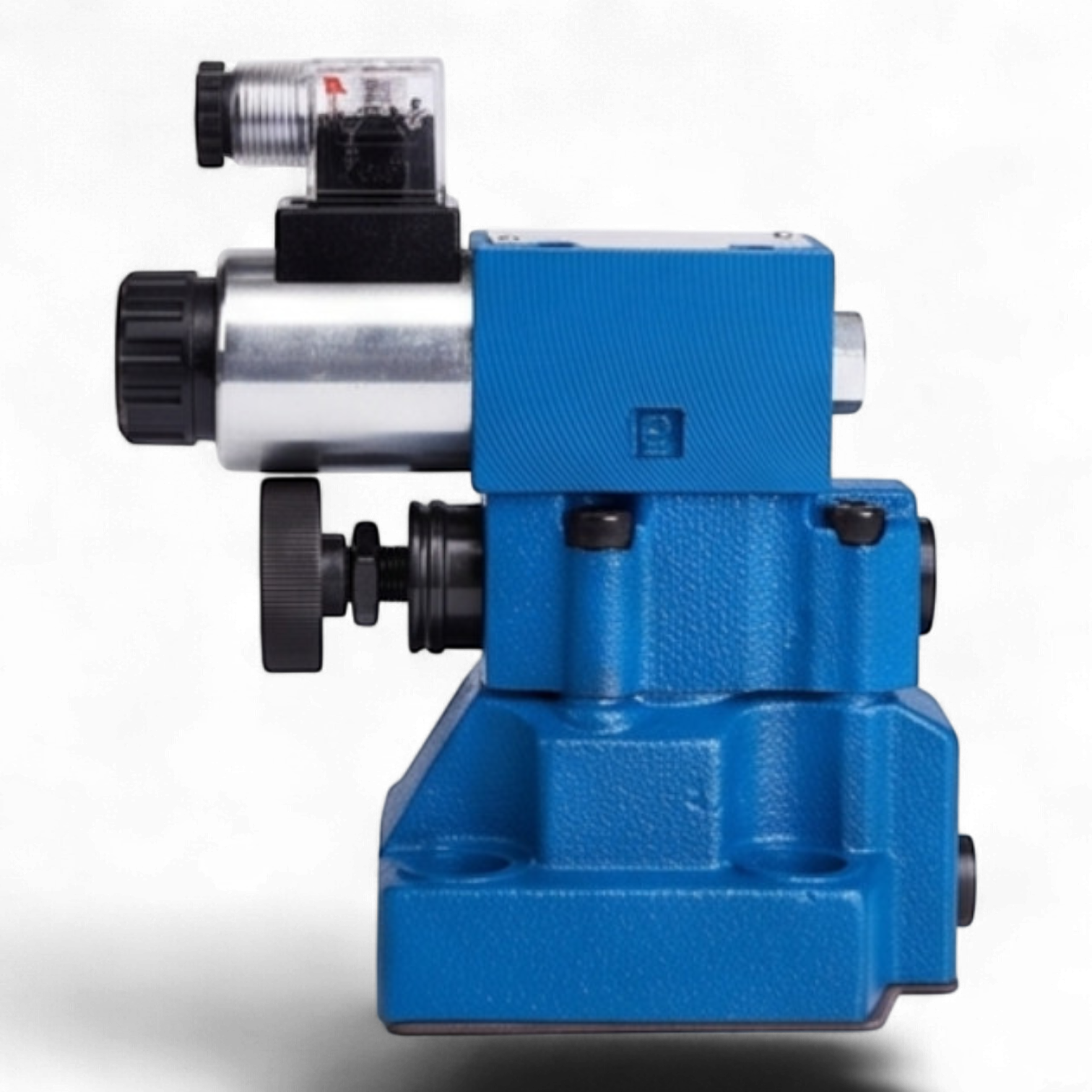

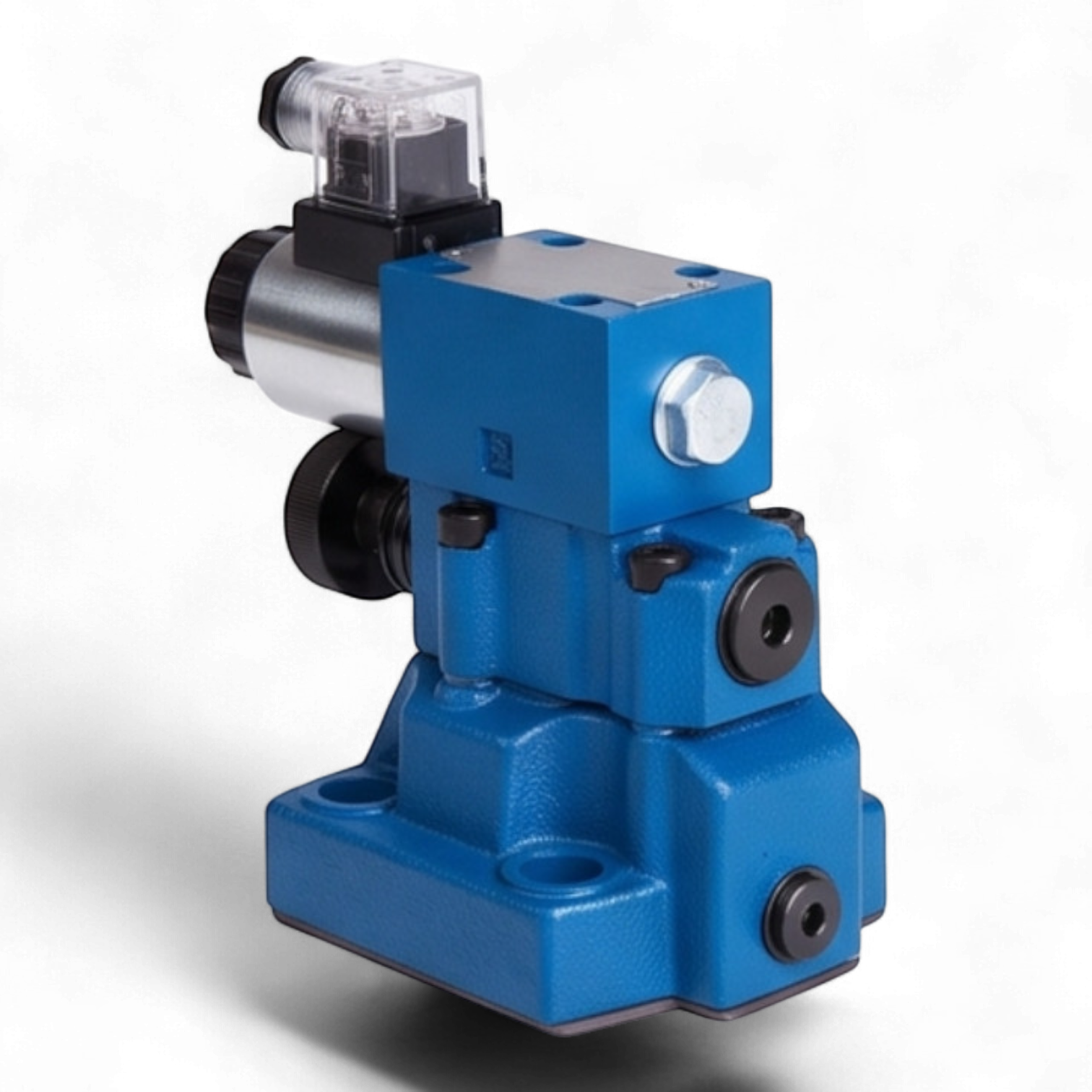

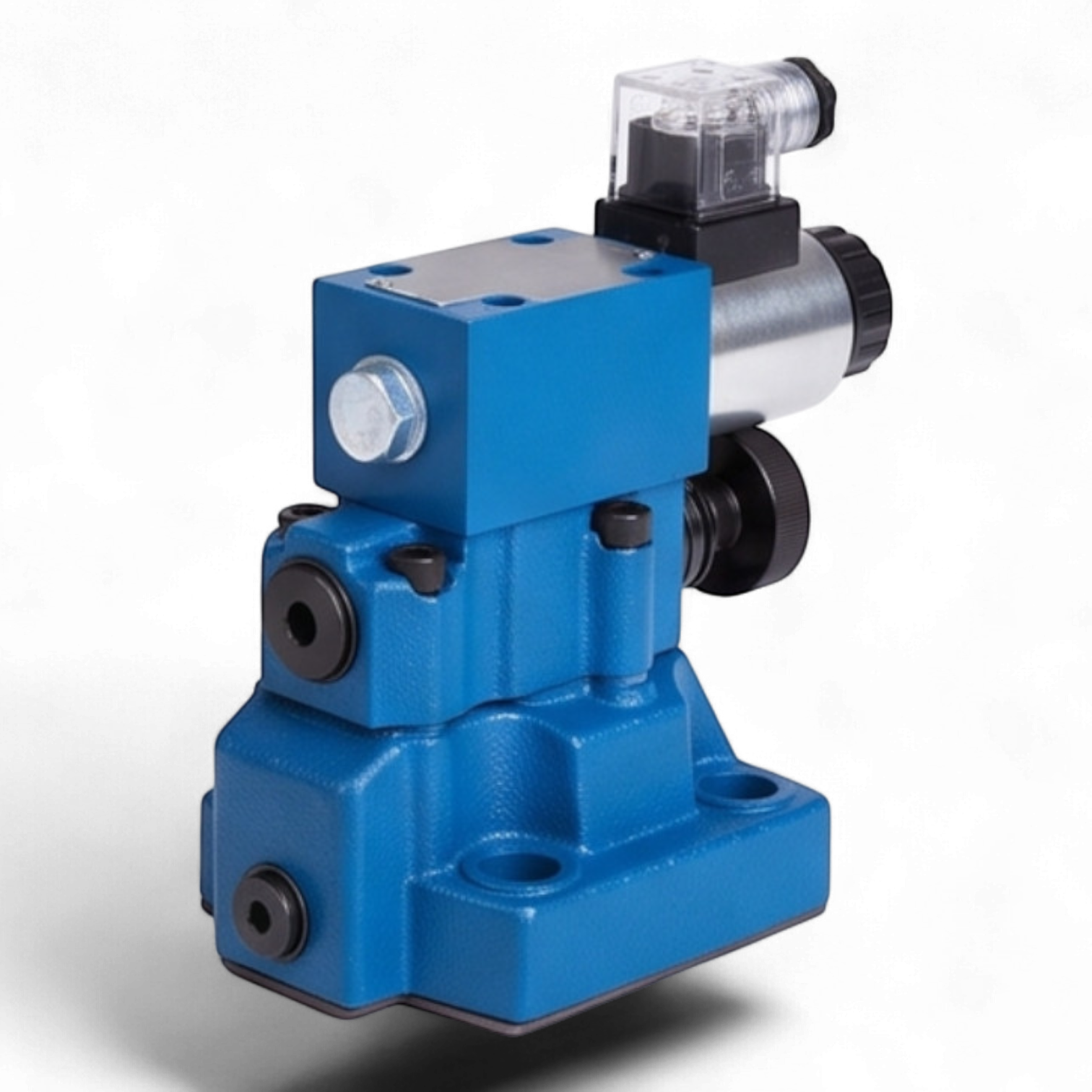

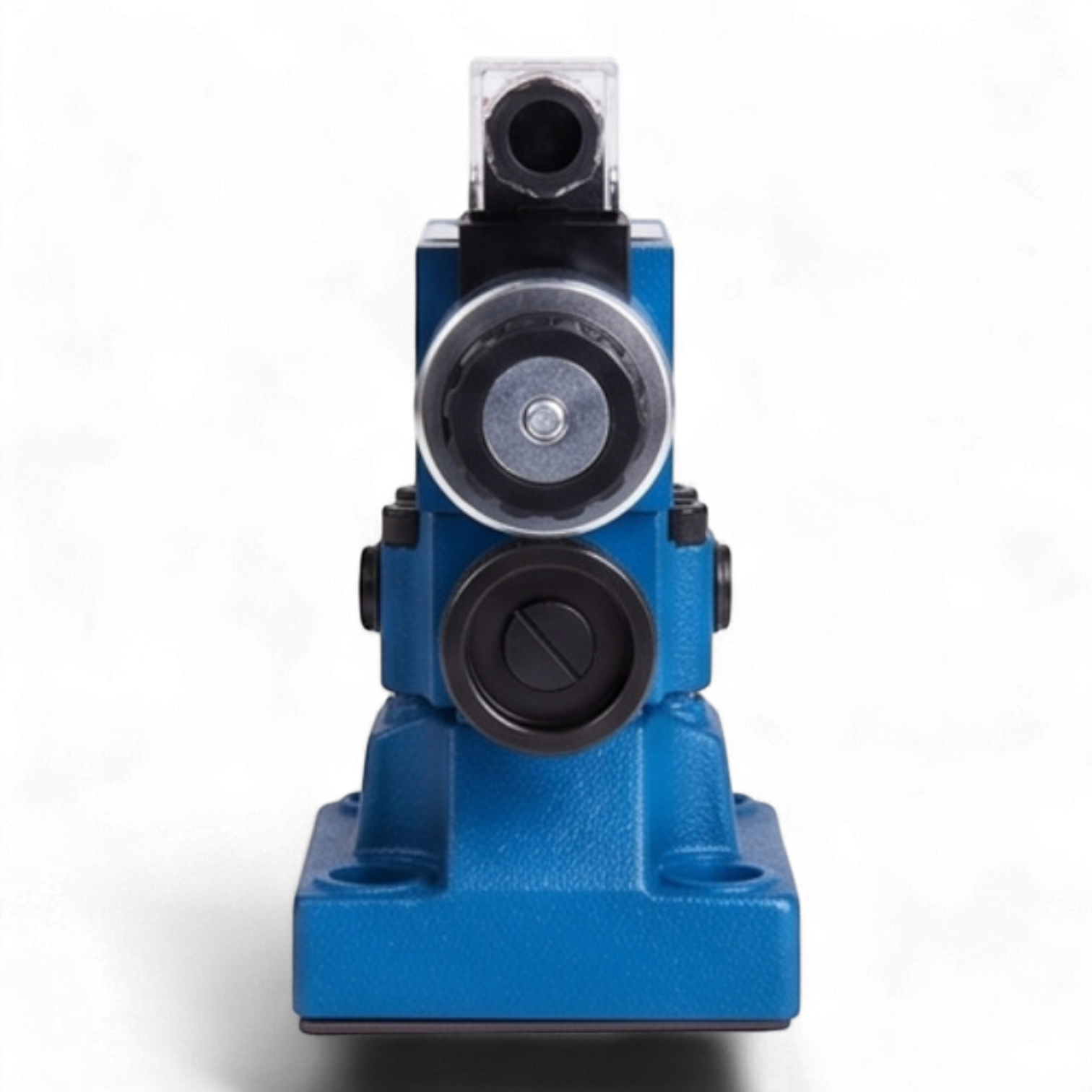

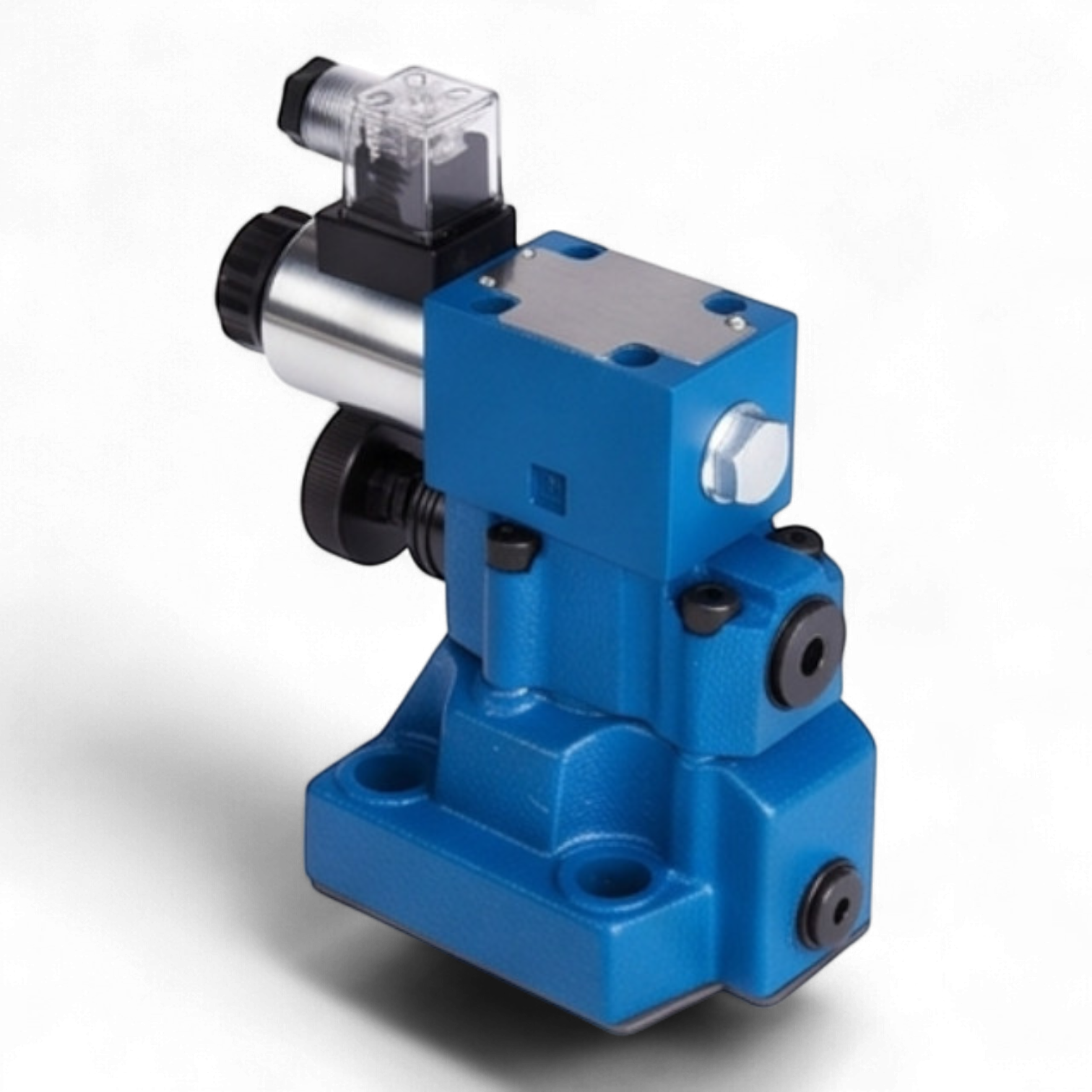

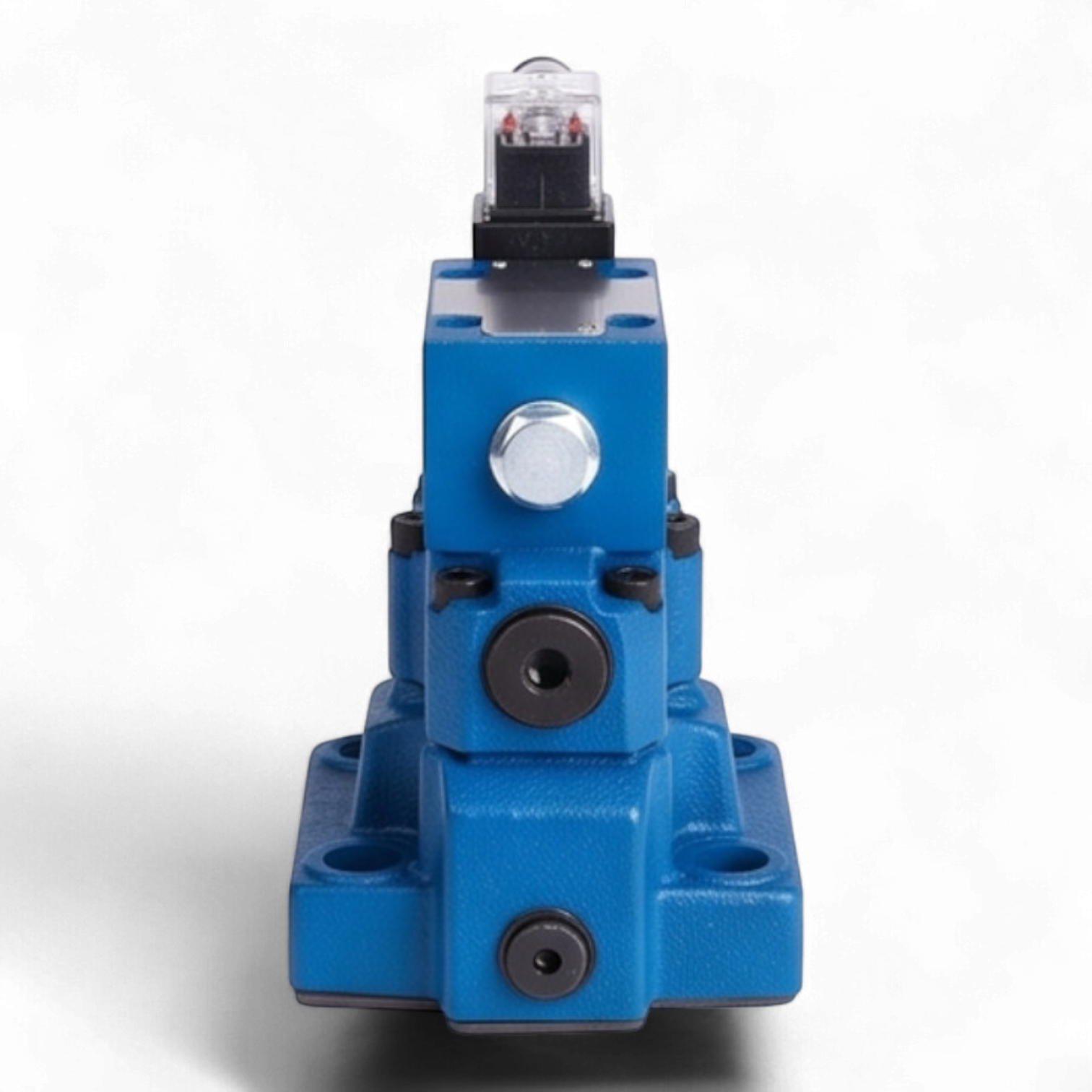

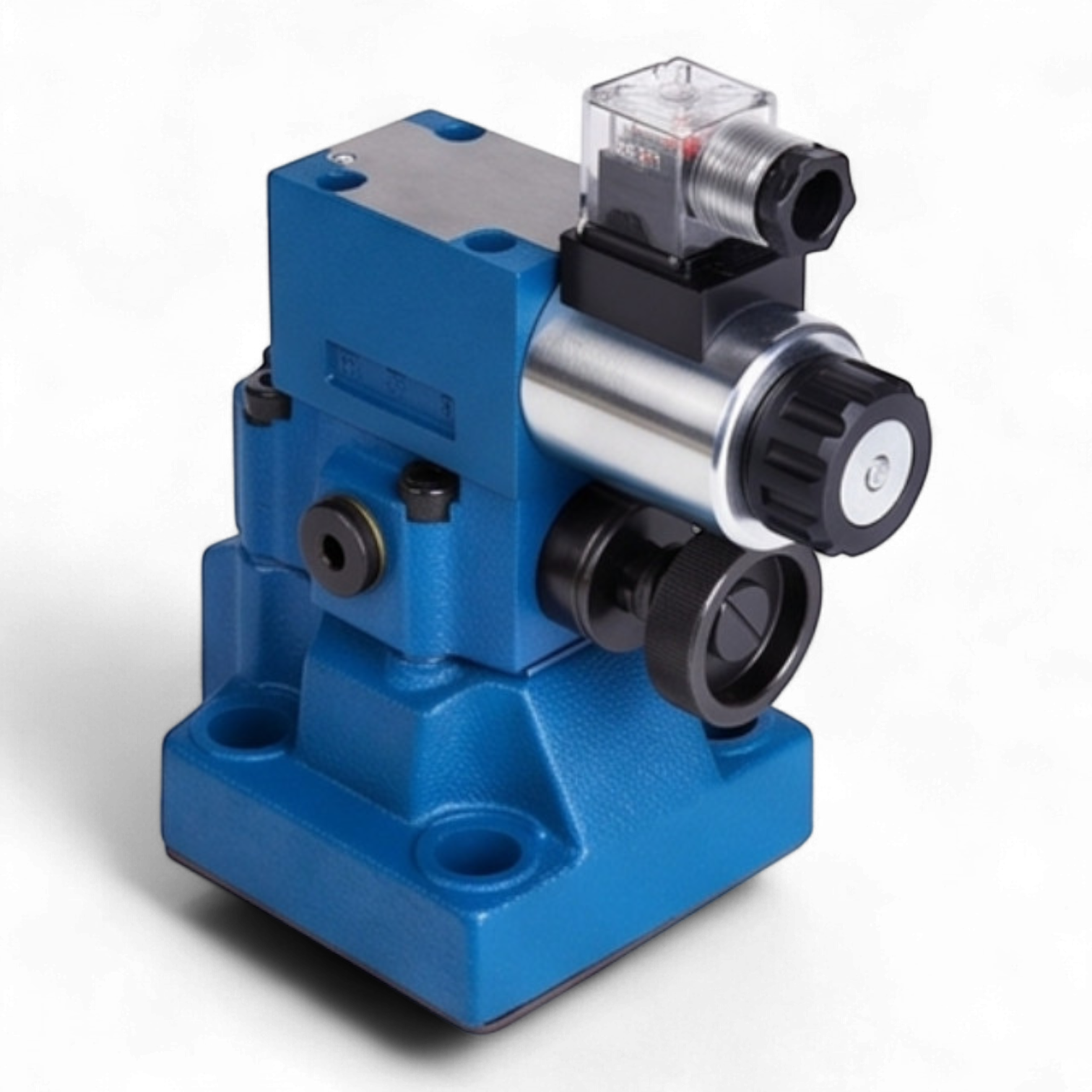

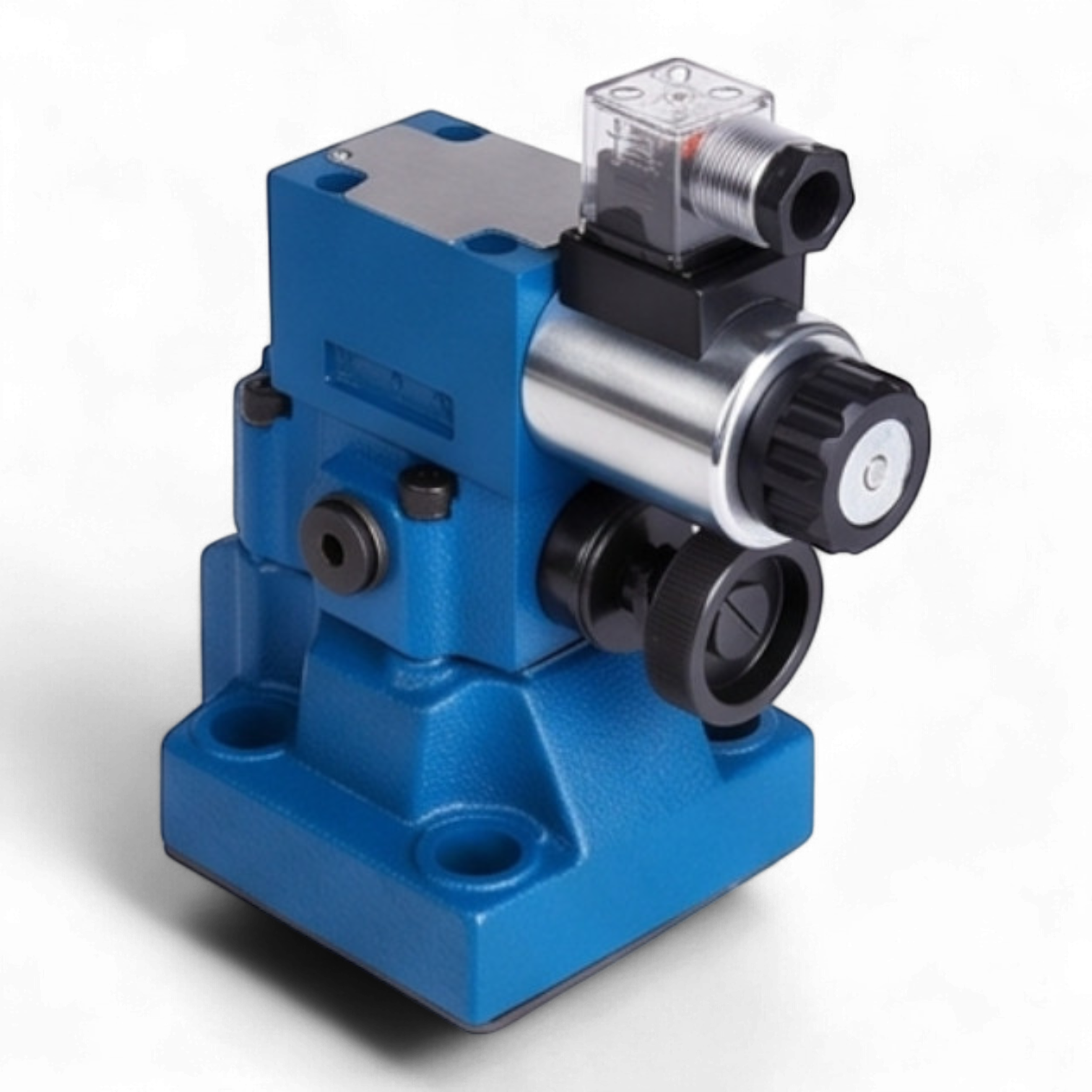

Гидроклапан предохранительный МКПВ-20/3С3Р2.220 является гидравлическим аппаратом непрямого действия, предназначенным для ограничения давления в гидросистемах станков и мобильной техники, а также для дистанционной разгрузки системы от давления. Конструкция выполнена в соответствии со стандартом стыкового монтажа ISO 6264 (типоразмер CETOP R08).
Основные технические параметры
- Условный проход (Ду): 20 мм
- Номинальный расход рабочей жидкости: 160 л/мин
- Максимальное рабочее давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20 МПа (200 бар)
- Тип управления разгрузкой: Электромагнитное (посредством пилотного клапана ВЕ6.574А)
- Параметры электропитания: Переменный ток ~220-230В / 50Гц (AC)
- Функциональное состояние: Нормально-разгруженный (сброс потока Р-Т при отсутствии напряжения на соленоиде)
- Кинематическая вязкость рабочей жидкости: 10 – 400 сСт
- Класс пылевлагозащиты: IP65
Конструктивные и эксплуатационные особенности
Аппарат состоит из основного клапана и управляющего каскада с электромагнитным приводом. Наличие встроенного пилота обеспечивает возможность перевода гидросистемы в режим холостого хода по внешнему электрическому сигналу. Ручная настройка порога срабатывания осуществляется вращением регулировочной рукоятки (исполнение «Р»).
Монтаж изделия осуществляется на промежуточную плиту, что гарантирует высокую герметичность стыковых соединений и минимизирует время на проведение сервисных работ. Электрическое подключение реализовано через штепсельный разъем стандарта DIN 43650 A, оснащенный светодиодным индикатором рабочего состояния.
