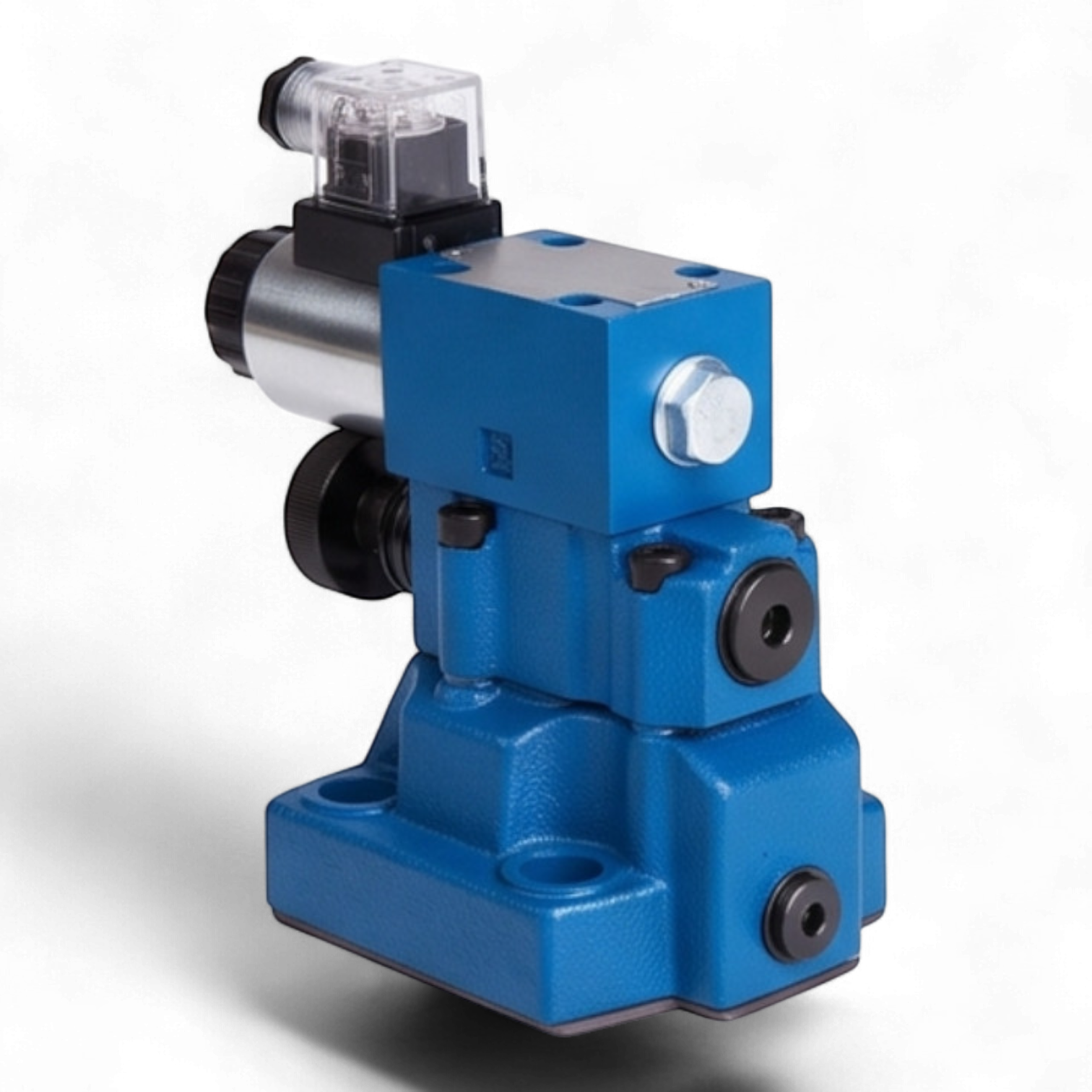

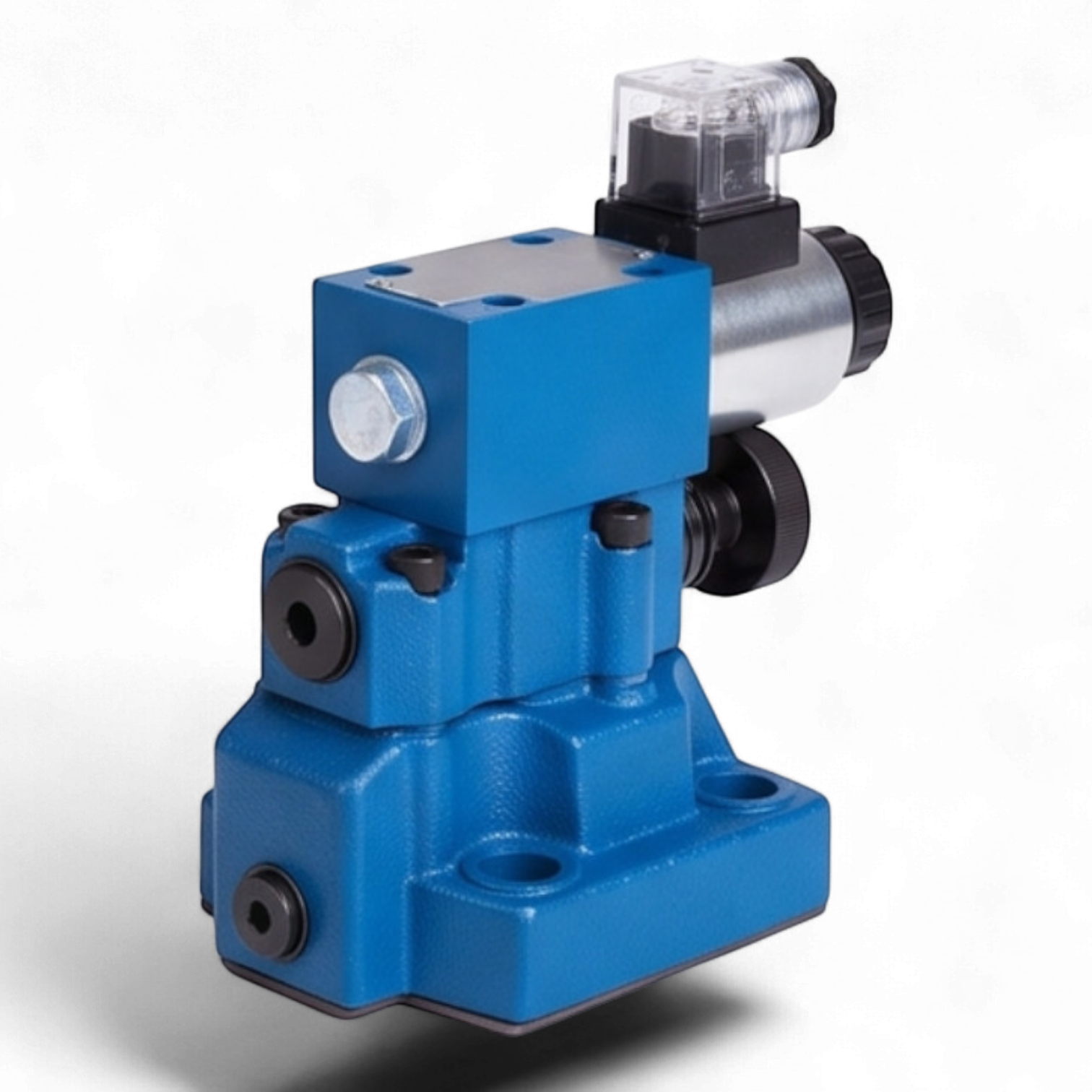

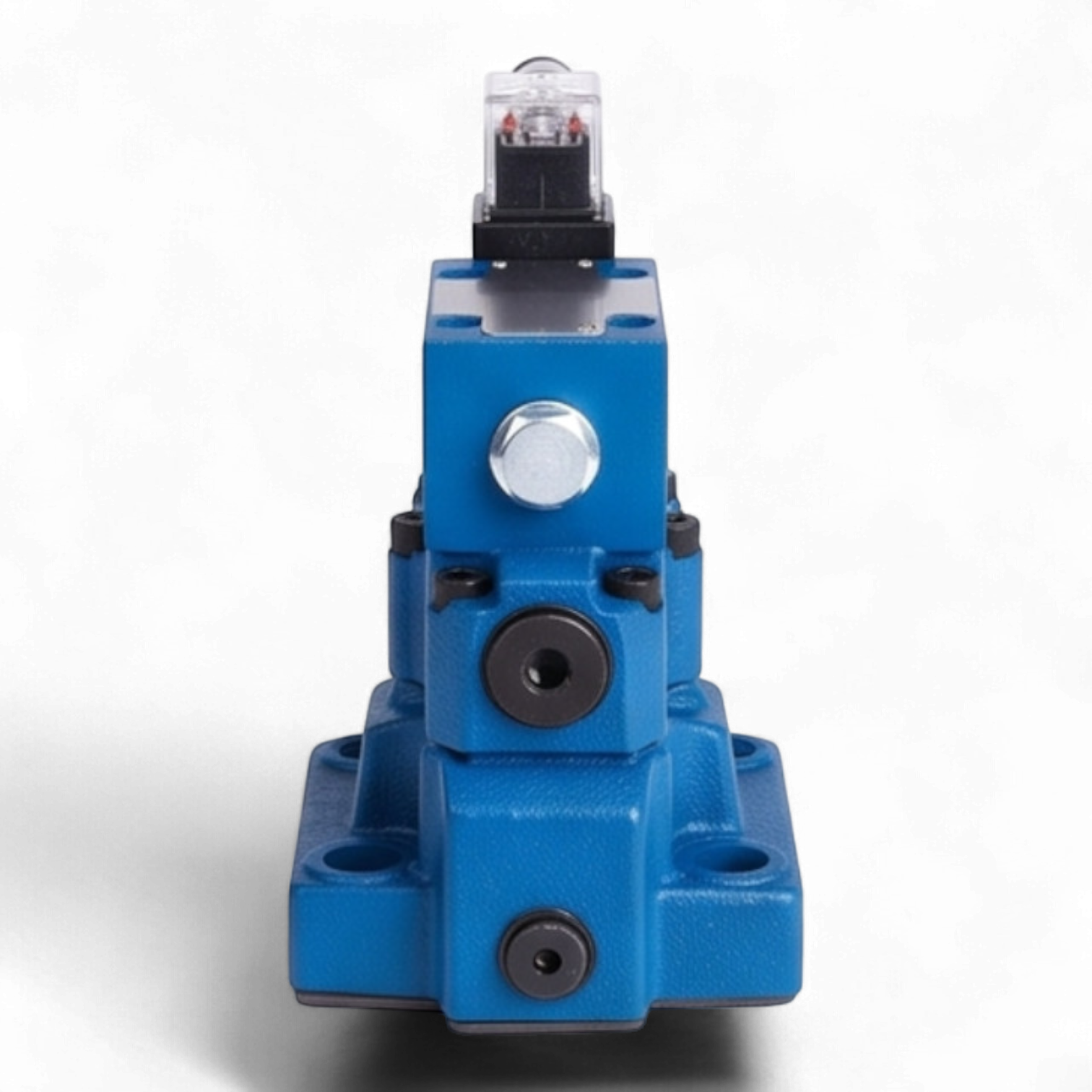

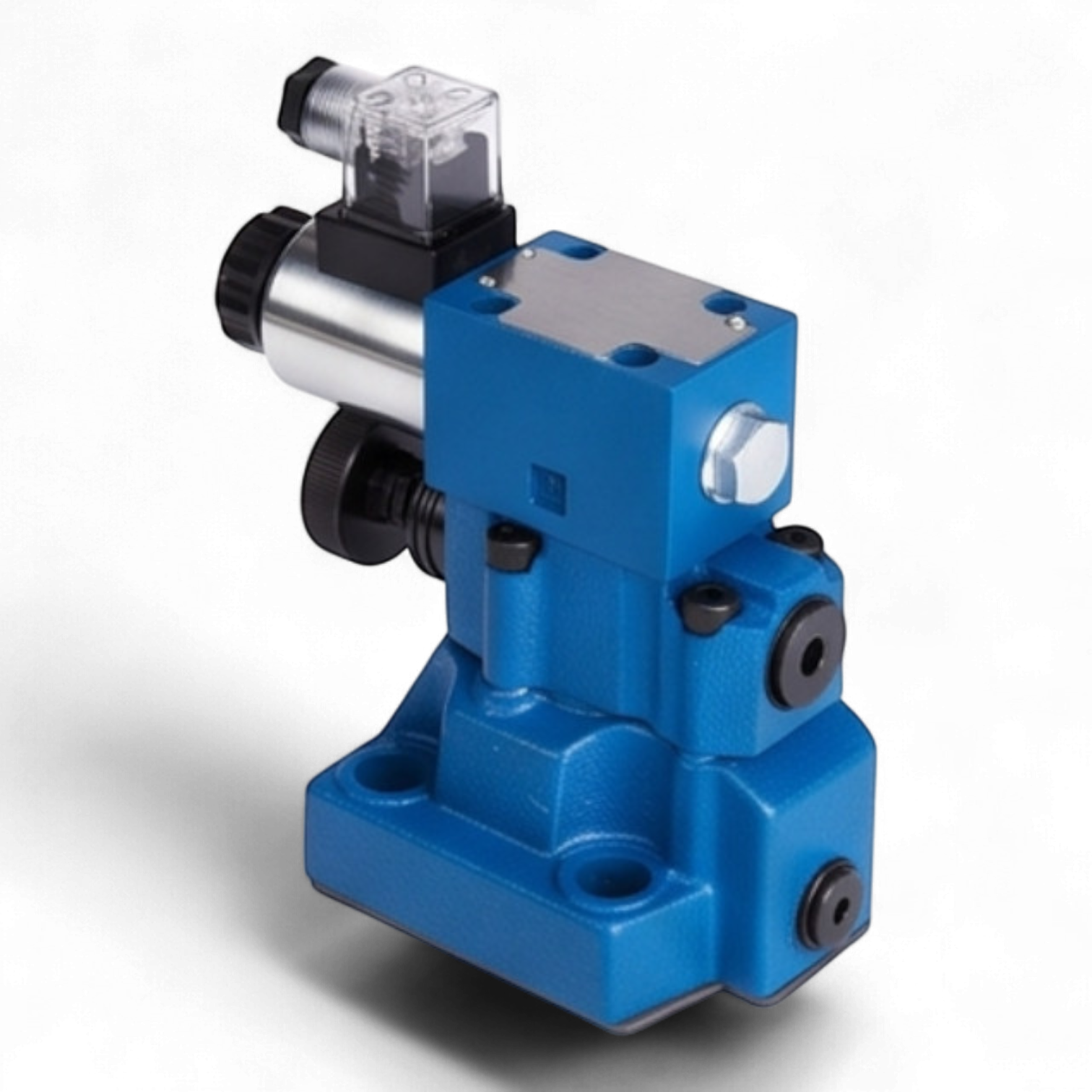

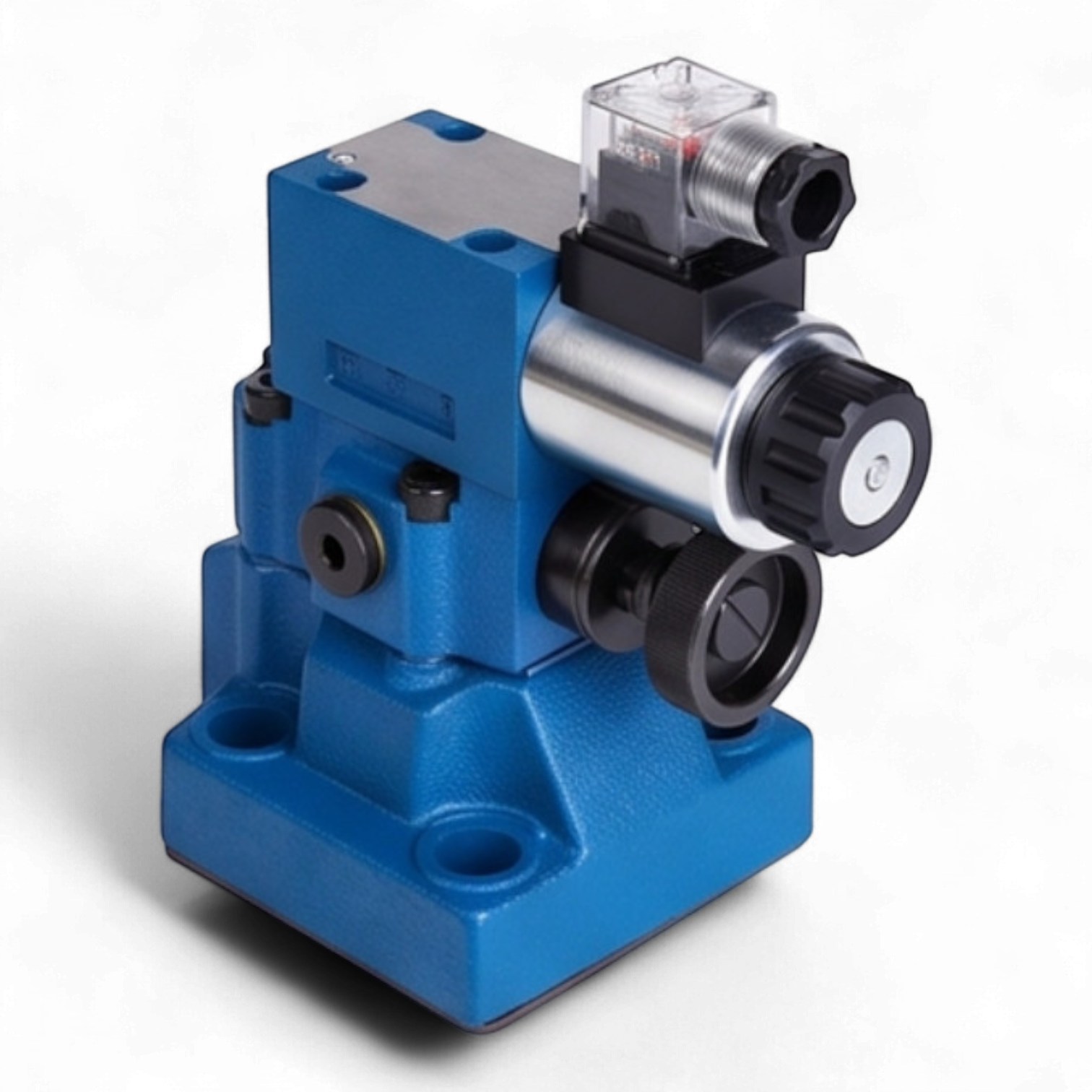

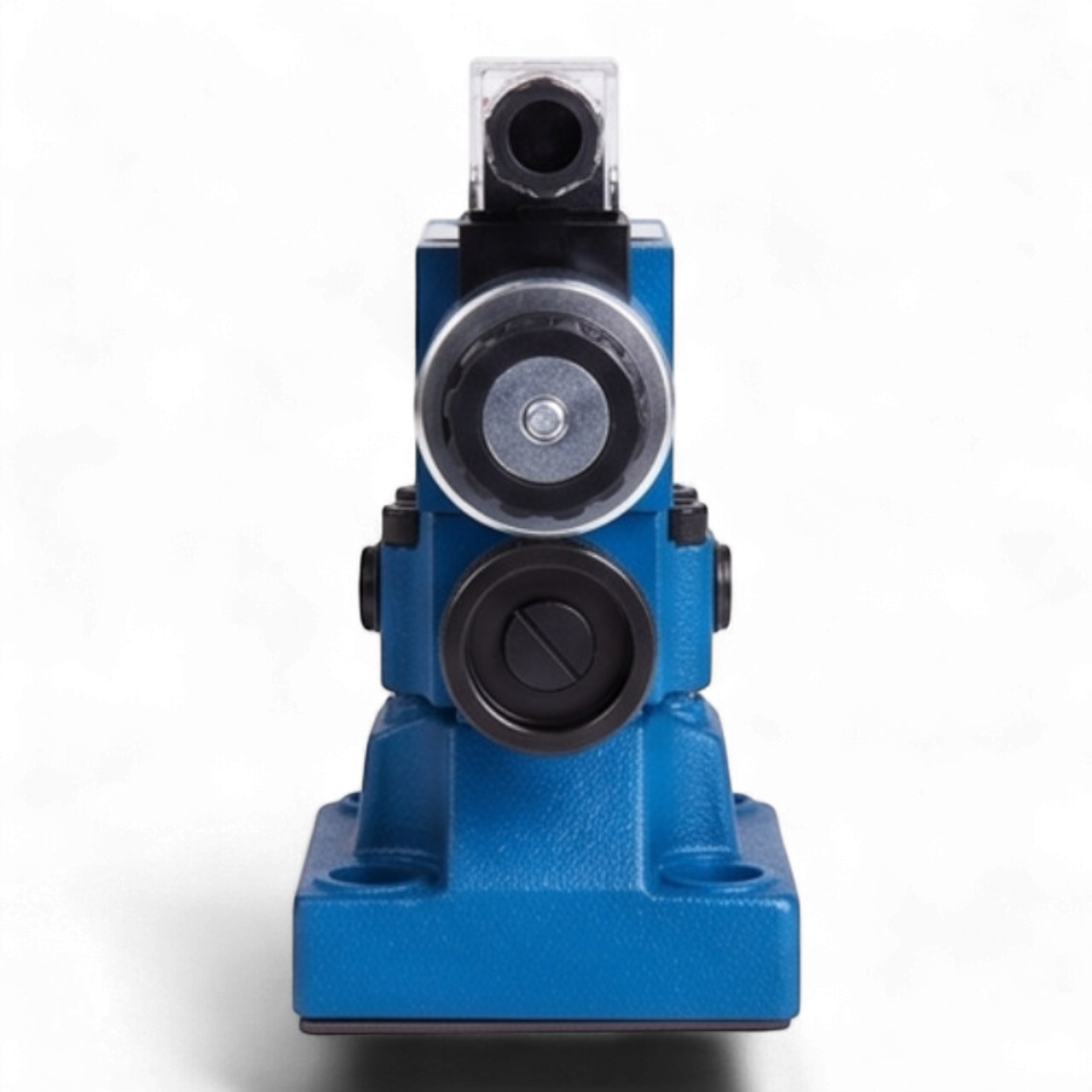

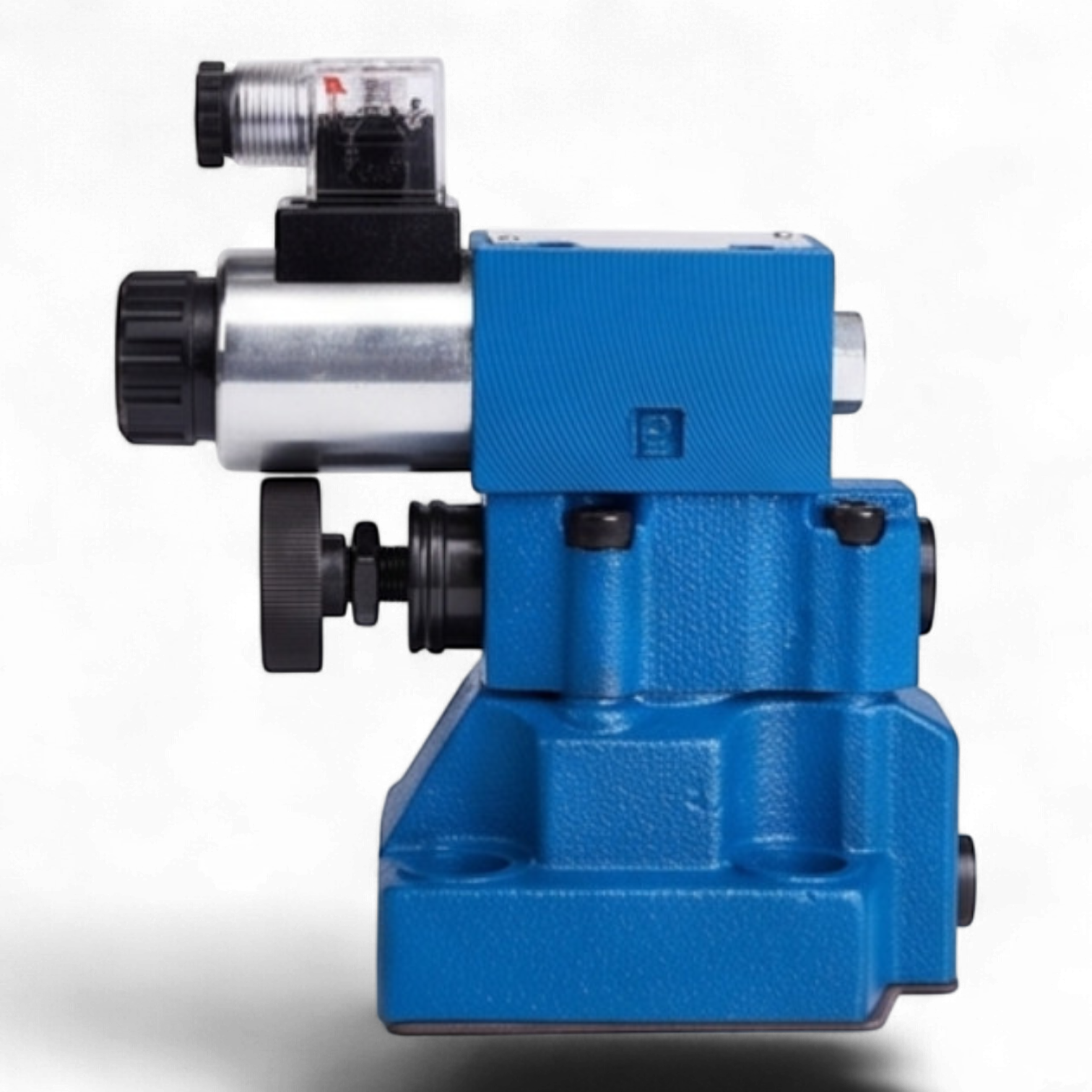

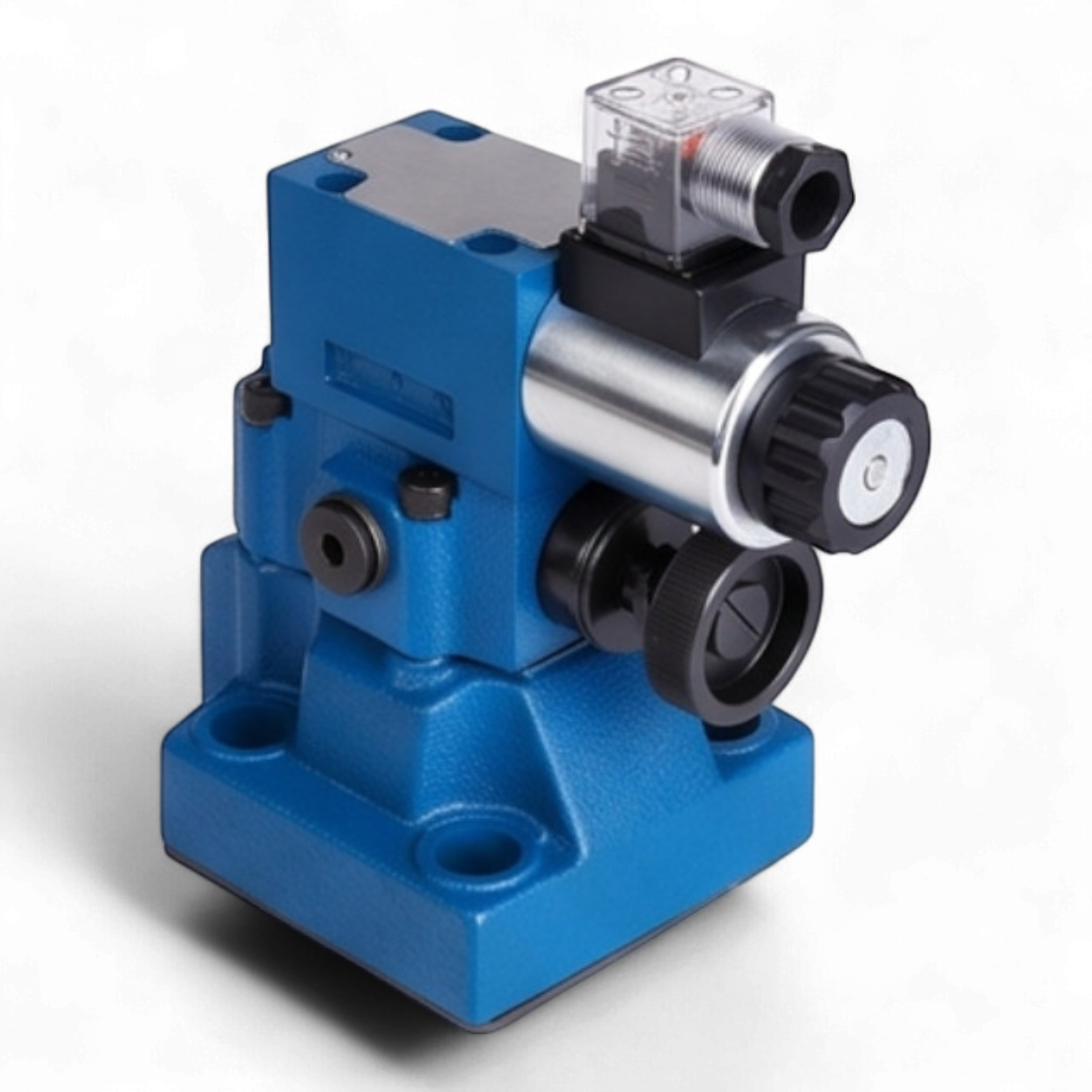

Техническое описание гидроклапана МКПВ-20/3С3Р2.24
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р2.24 предназначен для прецизионного ограничения давления в гидравлических контурах промышленного оборудования и мобильной техники. Конструктивное исполнение обеспечивает возможность дистанционной разгрузки гидросистемы. Монтаж устройства осуществляется стыковым способом в соответствии со стандартами ISO 6264 и CETOP R08.
Технические характеристики:
- Условный проход (Ду): 20 мм
- Номинальный расход рабочей жидкости: 160 л/мин
- Диапазон регулирования давления: 2,0–25,0 МПа (20–250 бар)
- Номинальное давление настройки: 20,0 МПа (200 бар)
- Максимальное рабочее давление: 32,0 МПа (320 бар)
- Тип управления разгрузкой: электромагнитное, нормально-разгруженное исполнение (разгрузка системы при обесточенном соленоиде)
- Модель пилотного распределителя: ВЕ6.574А.Г24
- Параметры электропитания: 24 В постоянного тока (DC)
- Класс пылевлагозащиты: IP65
- Кинематическая вязкость рабочей жидкости: 10–400 сСт
Конструктивные и эксплуатационные особенности:
Аппарат оснащен механическим регулятором в виде рукоятки для ручной установки порога срабатывания. Электрическая коммутация реализована через штепсельный разъем стандарта DIN 43650 A, укомплектованный светодиодным индикатором состояния катушки. Гидроклапан обеспечивает высокую стабильность поддержания заданного давления при изменении расхода в широком диапазоне.
Расшифровка маркировки МКПВ-20/3С3Р2.24:
- МКПВ: Гидроклапан предохранительный непрямого действия
- 20: Условный проход 20 мм
- 3: Номинальное давление 32 МПа
- С: Стыковой тип монтажа
- 3: Электромагнитная разгрузка, нормально-разгруженный
- Р: Наличие регулировочной рукоятки
- 2: Диапазон настройки давления до 20 МПа
- 24: Напряжение управляющего сигнала 24В DC
Характеристики
Тип монтажа
Стыковой
Типоразмер
CETOP R08
Тип клапана давления
Предохранительный
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
