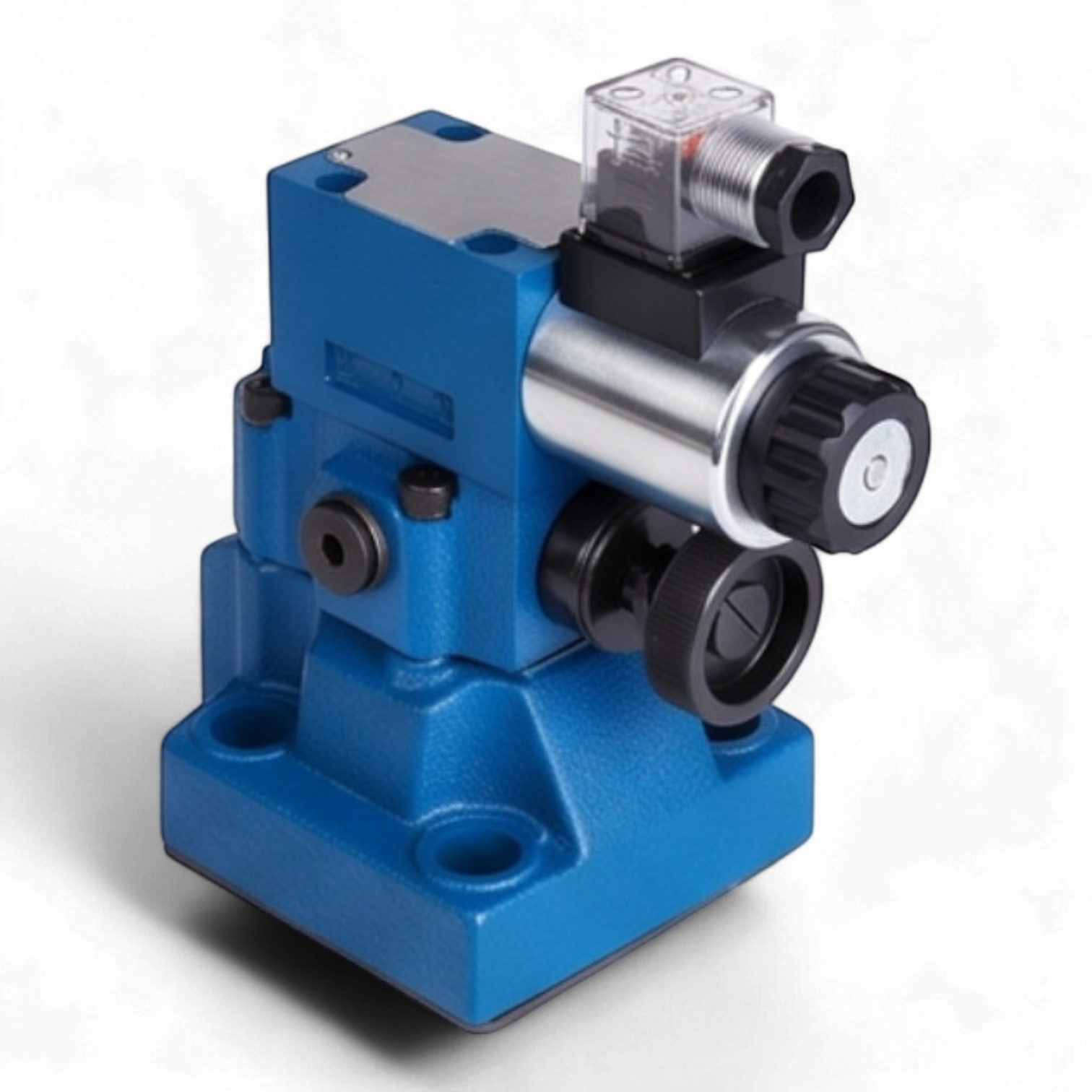

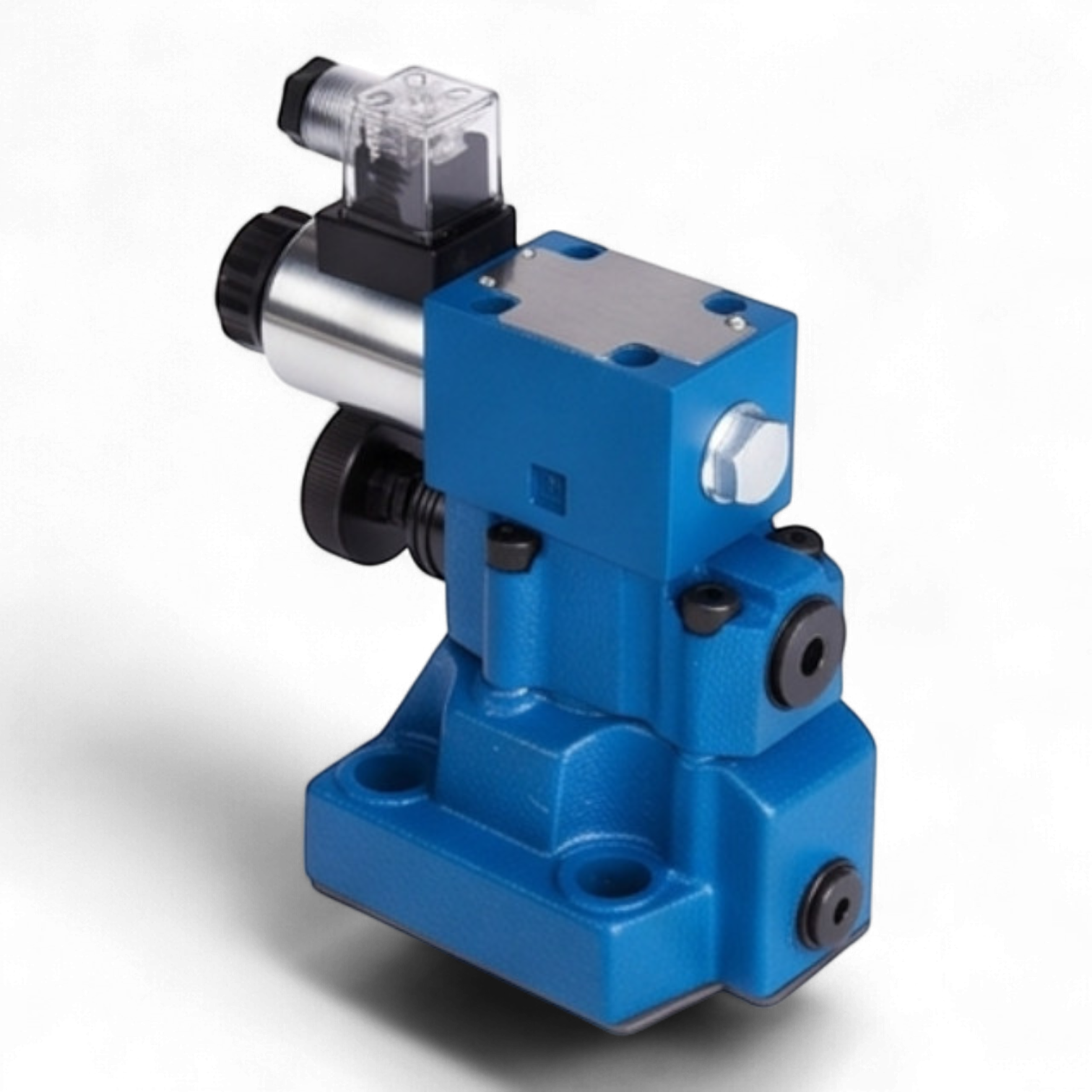

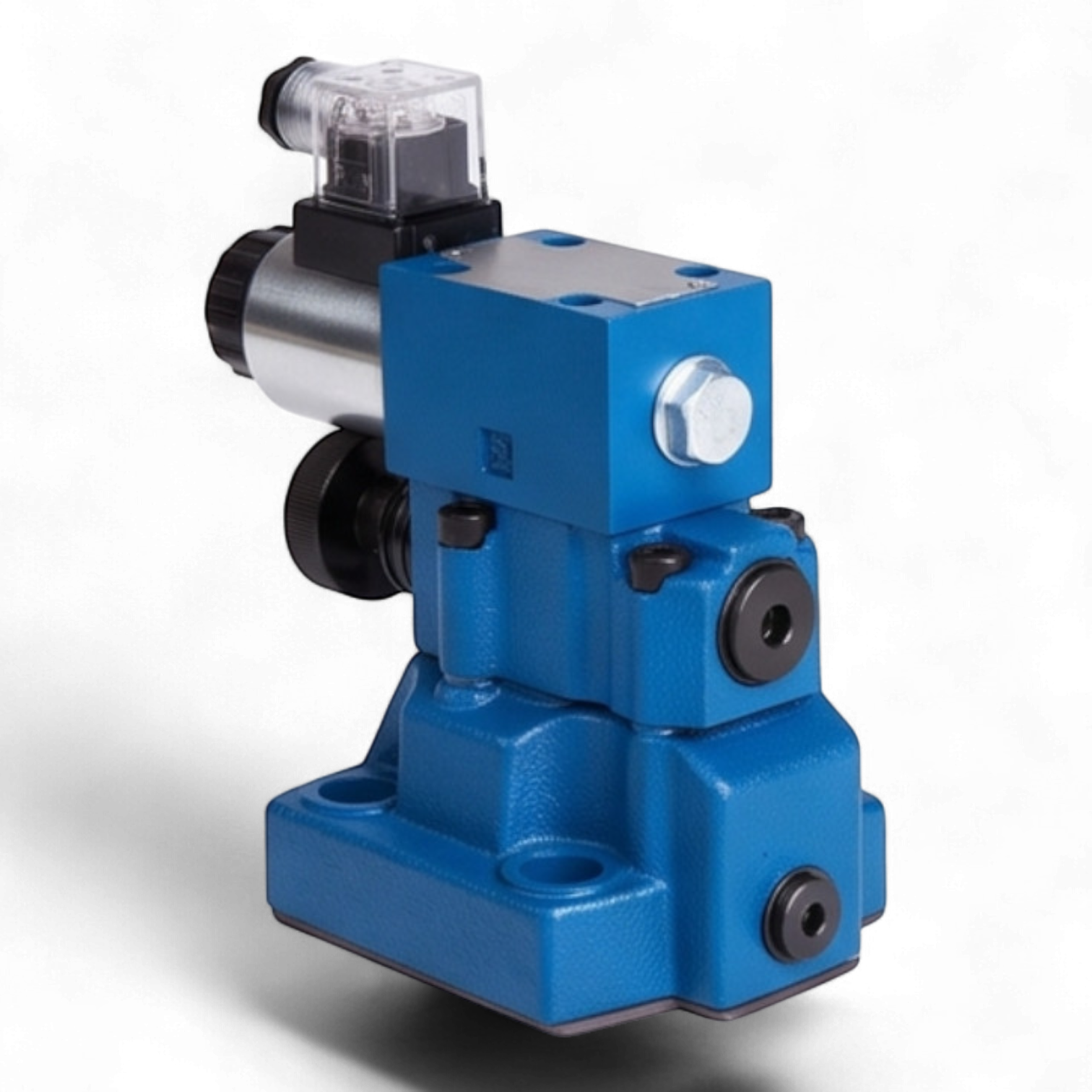

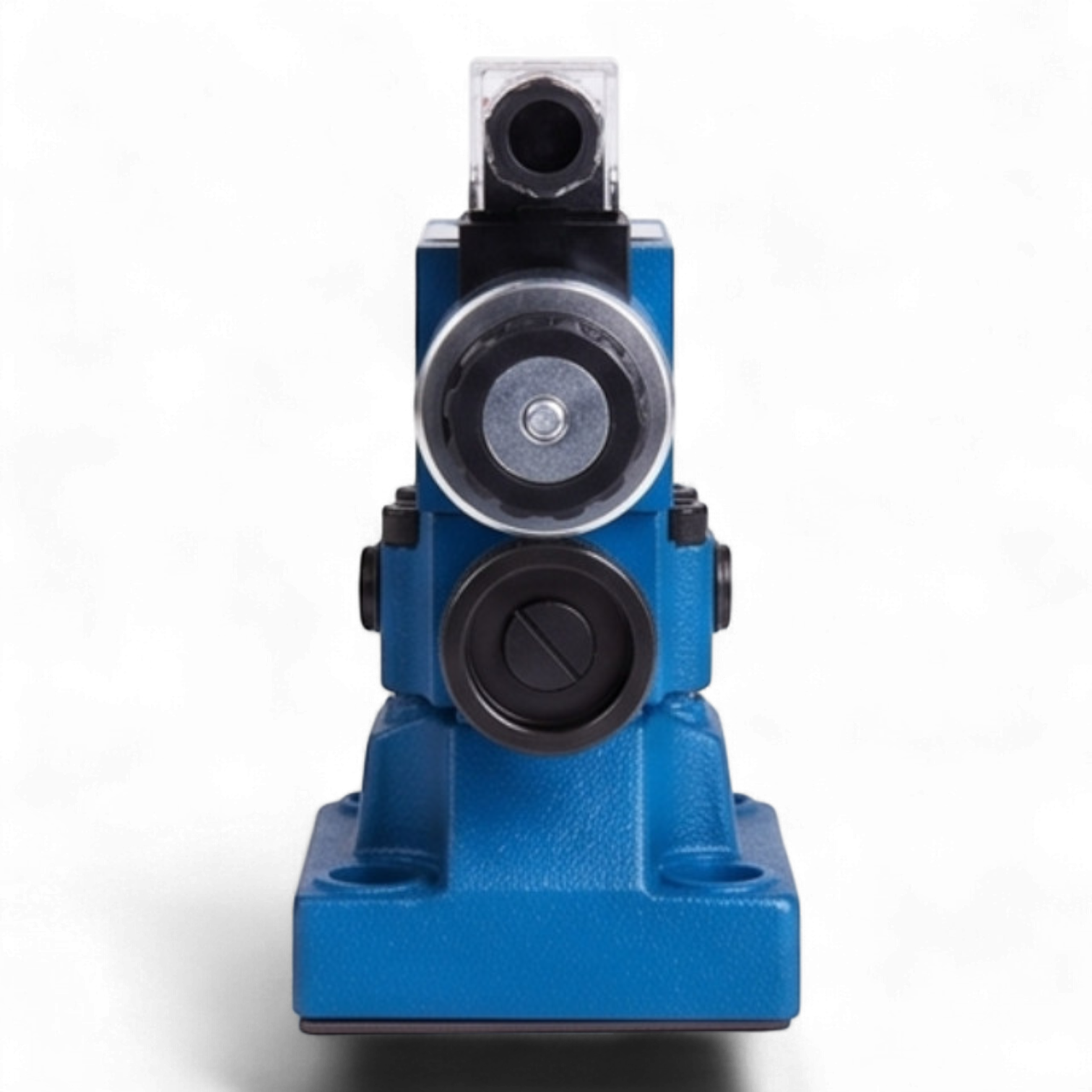

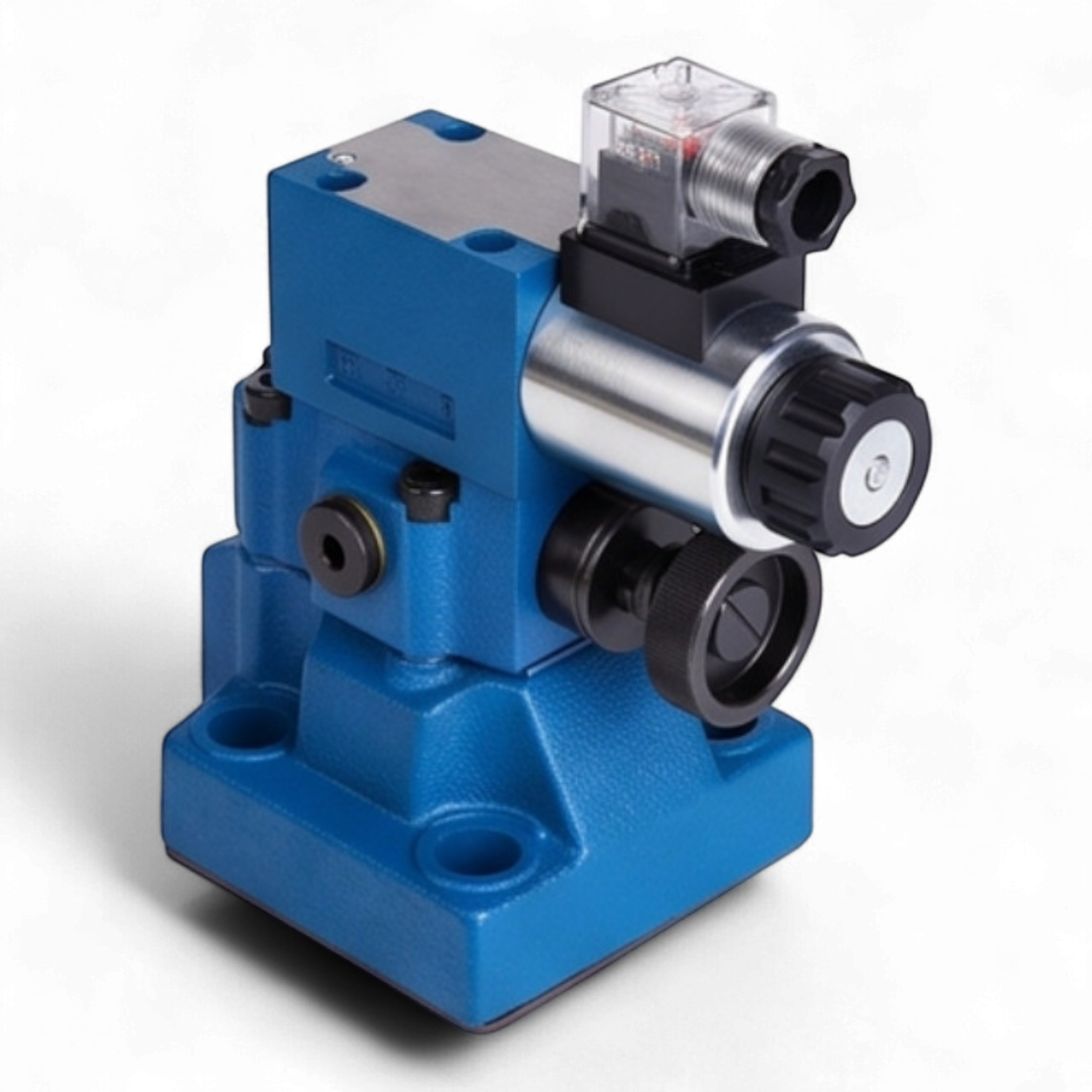

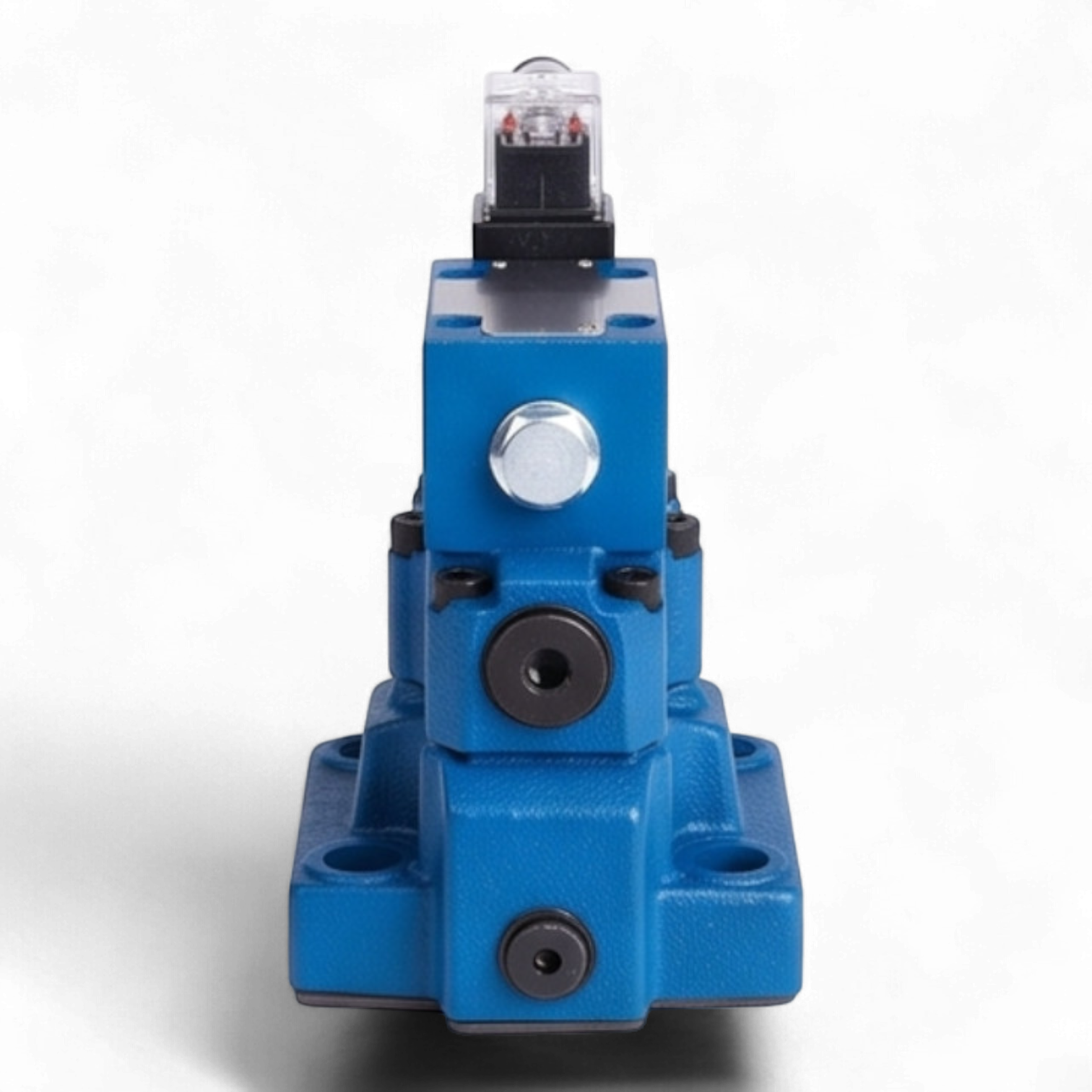

Техническое описание гидроклапана МКПВ-20/3С3Р3.110
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р3.110 предназначен для поддержания заданного уровня давления в гидравлических контурах стационарных и мобильных машин. Устройство обеспечивает защиту гидропривода от механических перегрузок при превышении давления сверх установленного лимита, а также реализует функцию дистанционной разгрузки системы.
Технические характеристики
- Условный проход (DN): 20 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип монтажа: Стыковой (присоединительная поверхность согласно ISO 6264 / CETOP R08)
- Управление разгрузкой: Электромагнитное, посредством пилотного клапана ВЕ6.574А
- Функциональное исполнение: Нормально-разгруженный (при обесточенном электромагните основной поток направляется в линию слива)
- Параметры электропитания: Переменный ток ~110В / 50Гц
- Орган настройки: Рукоятка
- Класс защиты: IP65
Конструктивные особенности и принцип работы
Конструкция клапана включает основной каскад с дифференциальным золотником и вспомогательный каскад (пилотный клапан). Модификация 3С3 оснащена системой электромагнитного управления разгрузкой. При активации соленоида пилотного клапана происходит перекрытие линии управления, что переводит устройство в режим поддержания рабочего давления. В деактивированном состоянии электромагнита золотник основного каскада открывает путь рабочей жидкости в линию слива (T) при минимальном перепаде давления, обеспечивая разгрузку насоса.
Структура условного обозначения
МКПВ — Клапан предохранительный непрямого действия
20 — Условный проход 20 мм
3 — Номинальное давление 32 МПа
С — Стыковой тип монтажа
3 — Электромагнитное управление, нормально-разгруженное исполнение
Р — Регулировочный орган в виде рукоятки
3 — Диапазон настройки давления до 32 МПа
110 — Напряжение питания катушки ~110В
