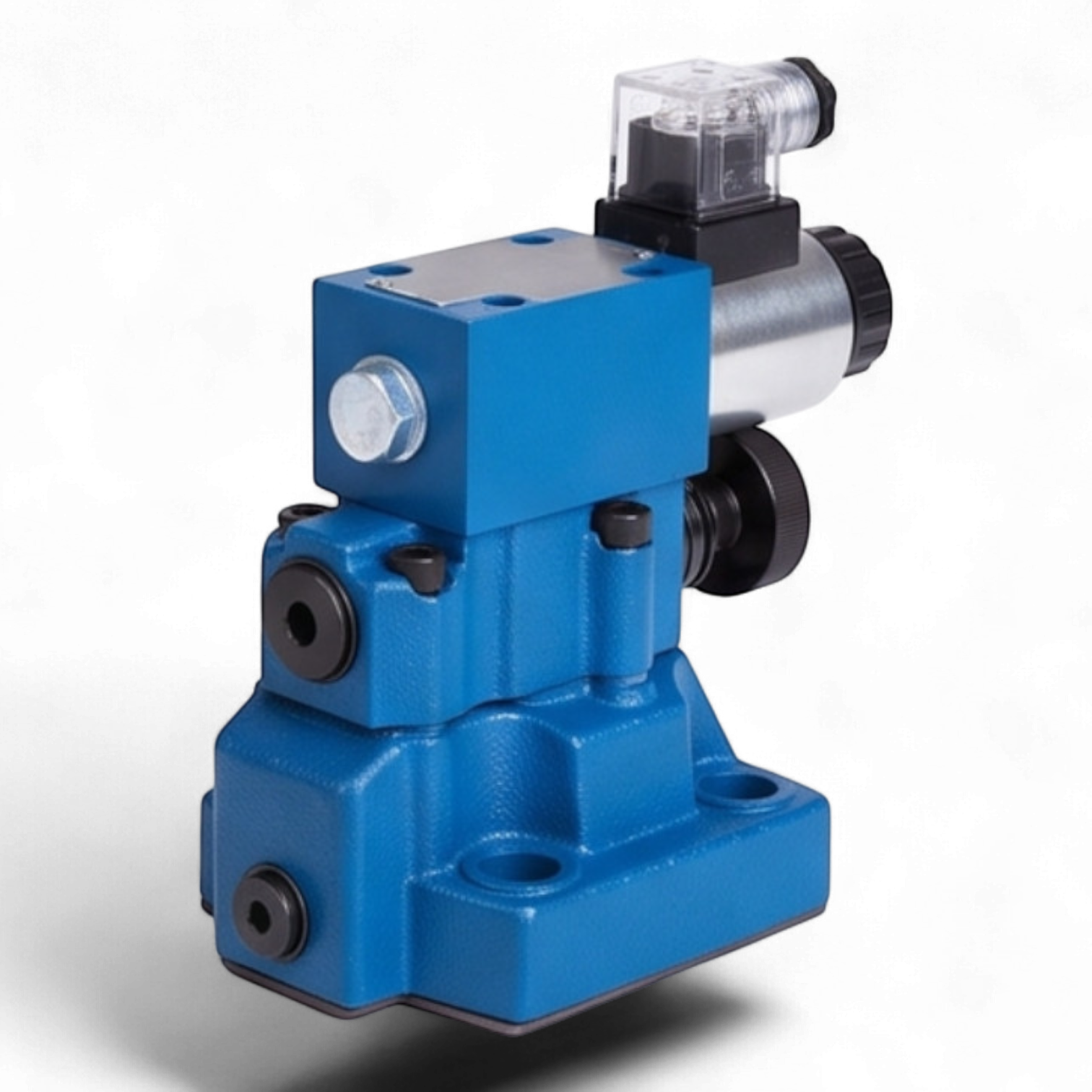

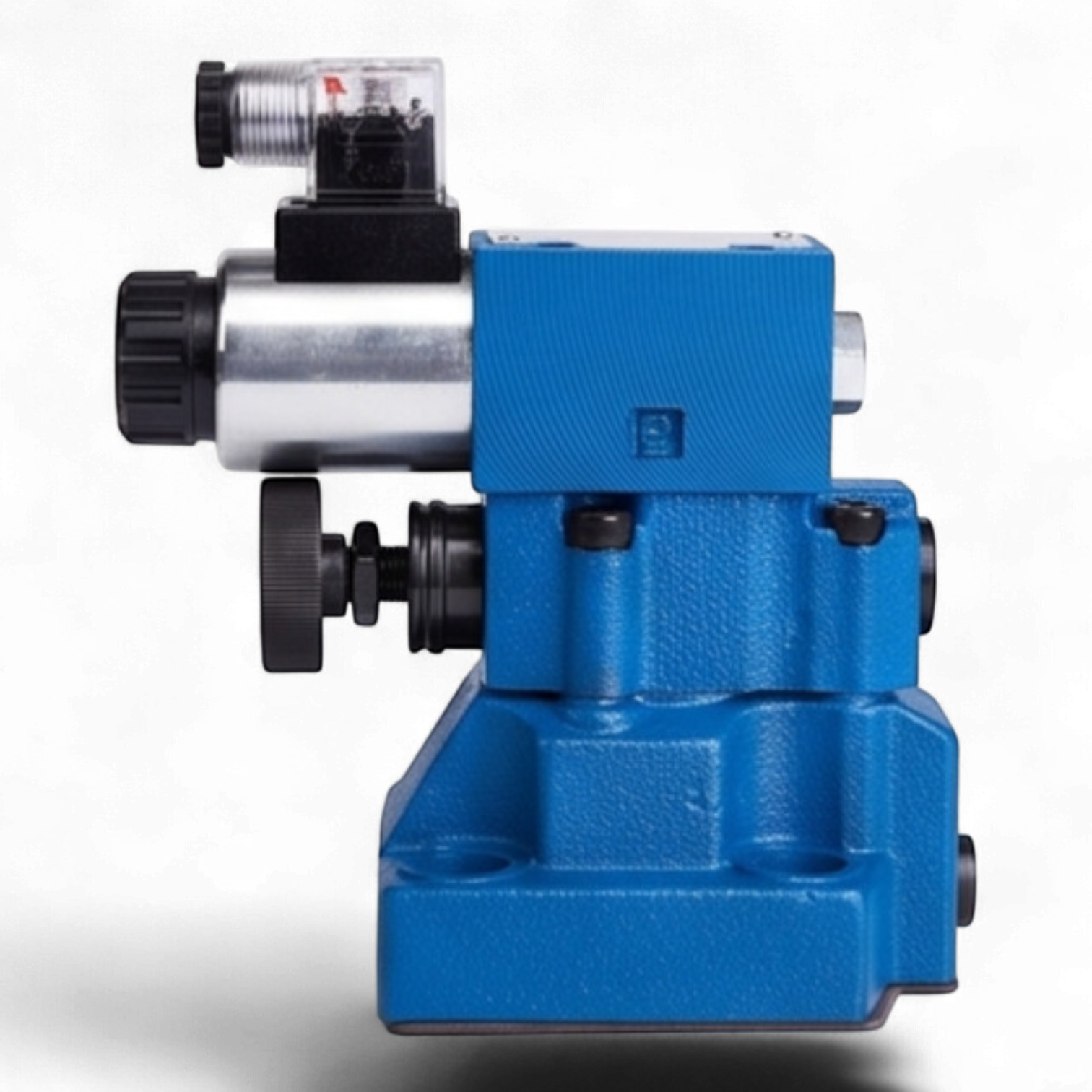

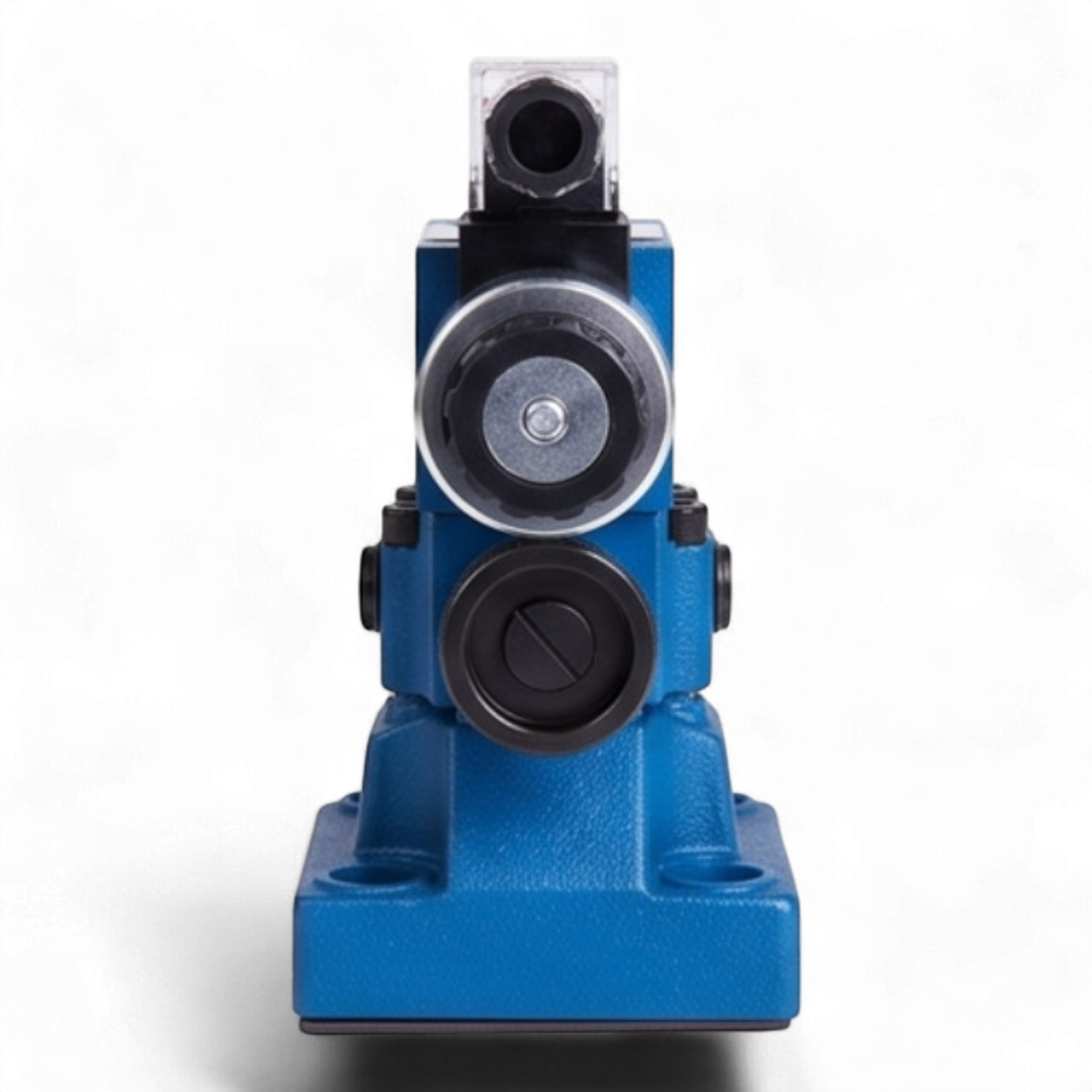

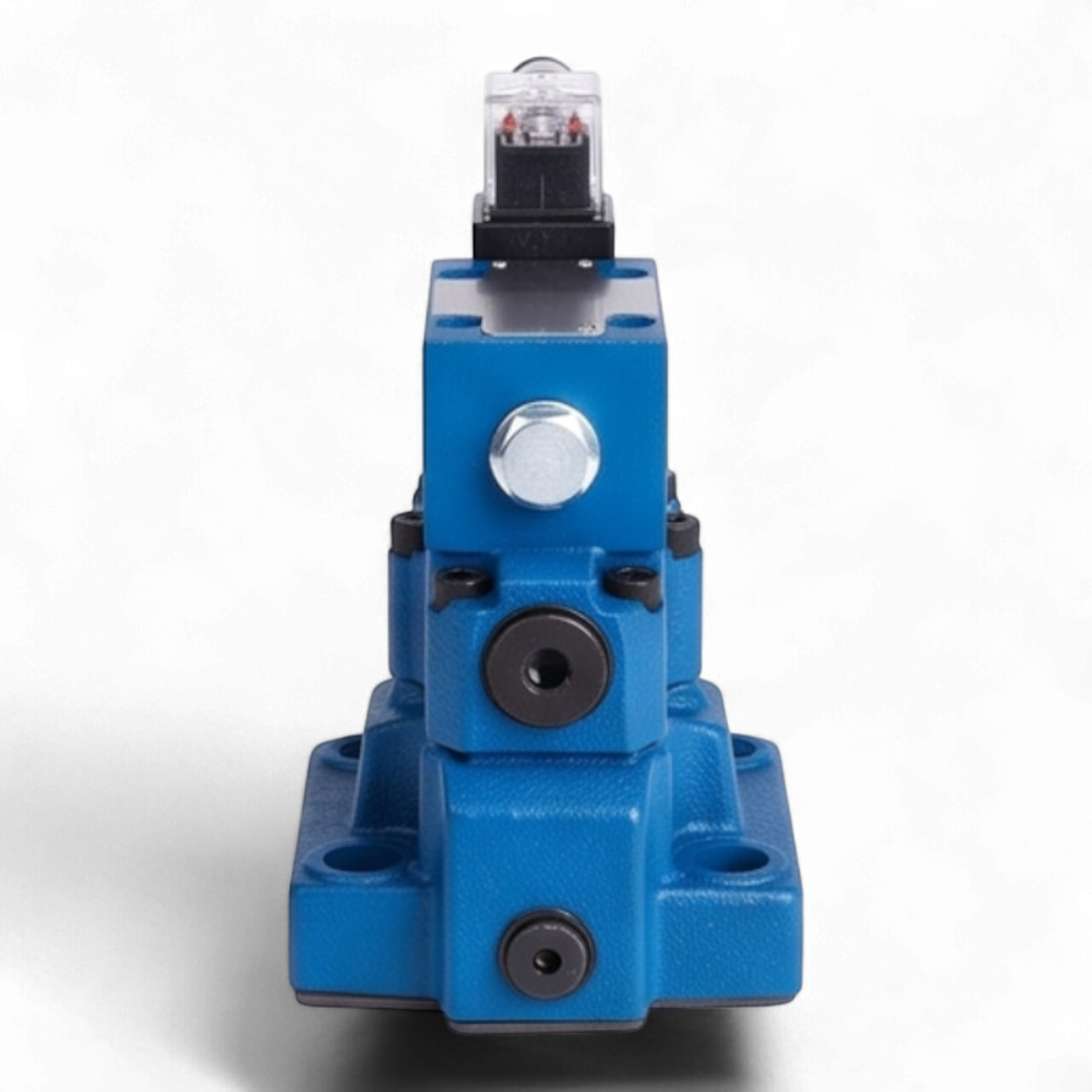

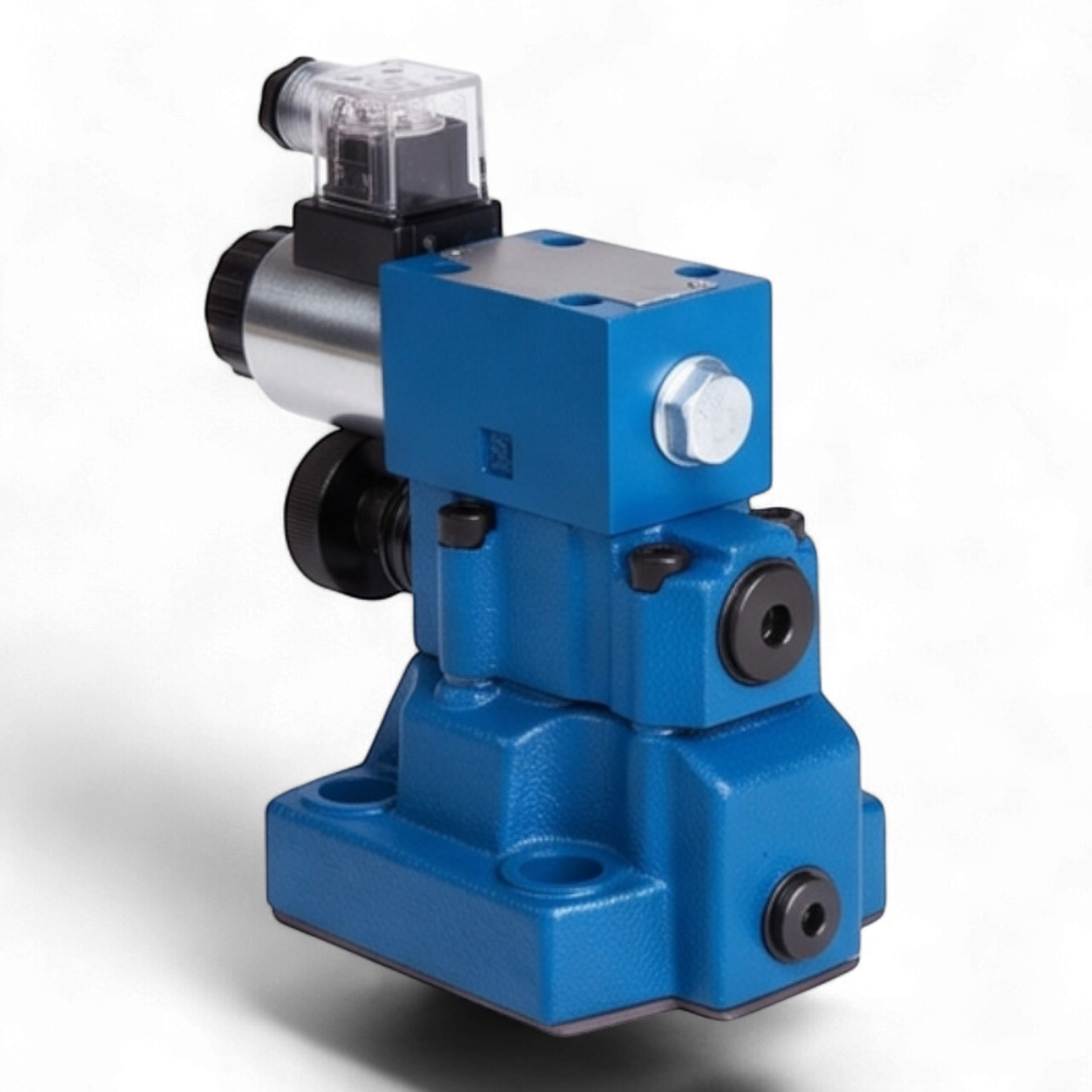

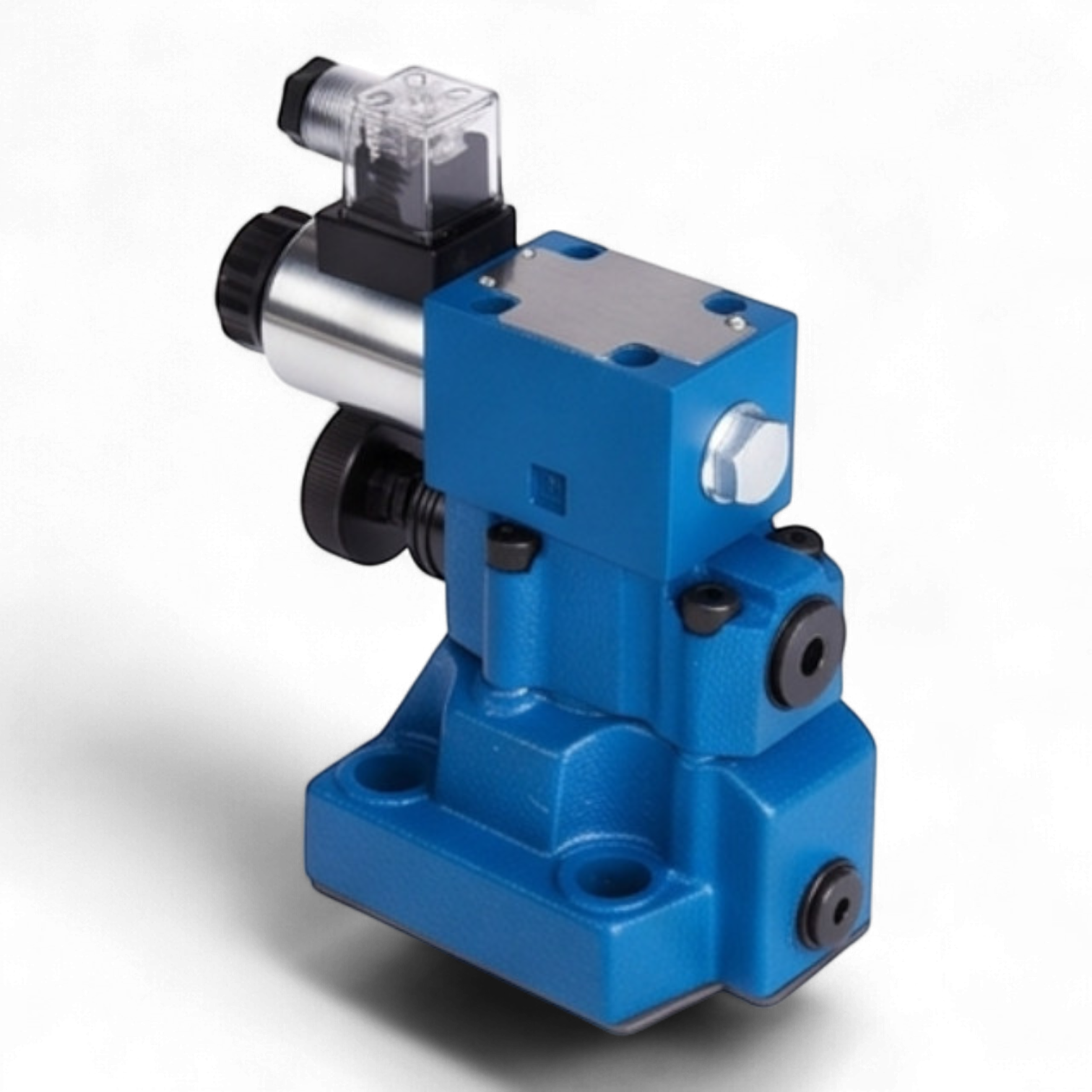

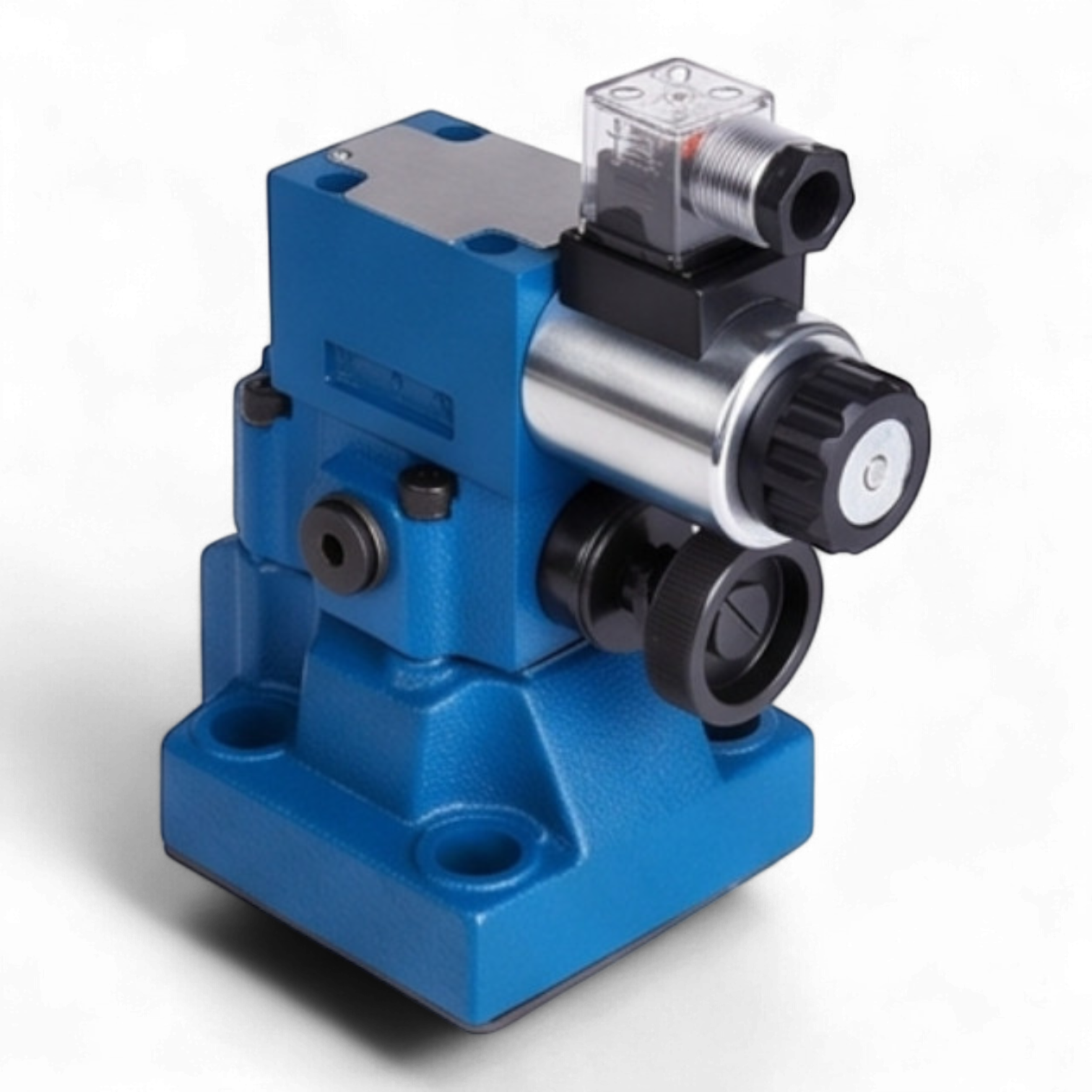

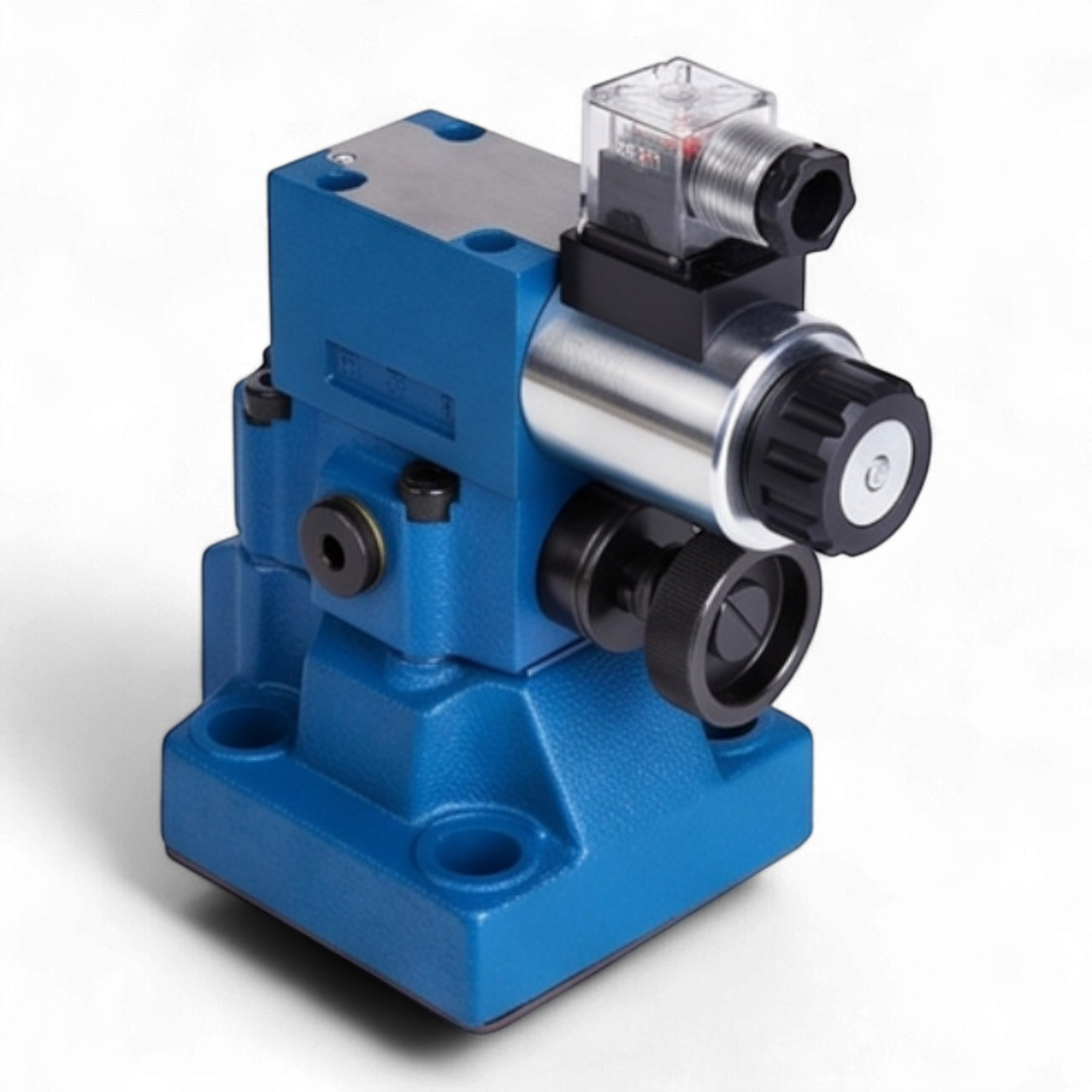

Гидроклапан предохранительный непрямого действия МКПВ-20/3С3Р3.220 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильных машин. Устройство обеспечивает защиту гидросистемы от превышения пиковых нагрузок и реализует функцию дистанционной разгрузки посредством электромагнитного управления.
Технические параметры
- Тип монтажа: Стыковой, в соответствии со стандартами ISO 6264 и CETOP R08.
- Условный проход (DN): 20 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулировки давления: от 5,0 до 35,0 МПа.
- Пропускная способность (Qmax): 160 л/мин.
- Управление разгрузкой: Электромагнитный пилотный клапан ВЕ6.574А.В220.
- Логика разгрузки: Нормально-разгруженное исполнение (разгрузка системы при отсутствии напряжения на катушке).
- Параметры электропитания: Переменный ток AC 220-230В / 50Гц.
- Орган настройки: Регулировочная рукоятка (маховик).
- Класс защиты: IP65 (электрический разъем стандарта DIN 43650 A с интегрированной LED-индикацией).
Конструктивные и эксплуатационные особенности
Аппарат базируется на двухкаскадной схеме управления (основной и пилотный каскады), что гарантирует высокую стабильность характеристик при изменении расхода. Стыковое исполнение минимизирует количество резьбовых соединений, снижая риск утечек и упрощая техническое обслуживание. Эксплуатация допускается на минеральных маслах с кинематической вязкостью 10–400 сСт. Требуемый класс чистоты рабочей среды — не ниже 25 мкм.
