Техническое описание гидроклапана МКПВ-20/3С3Р3.24

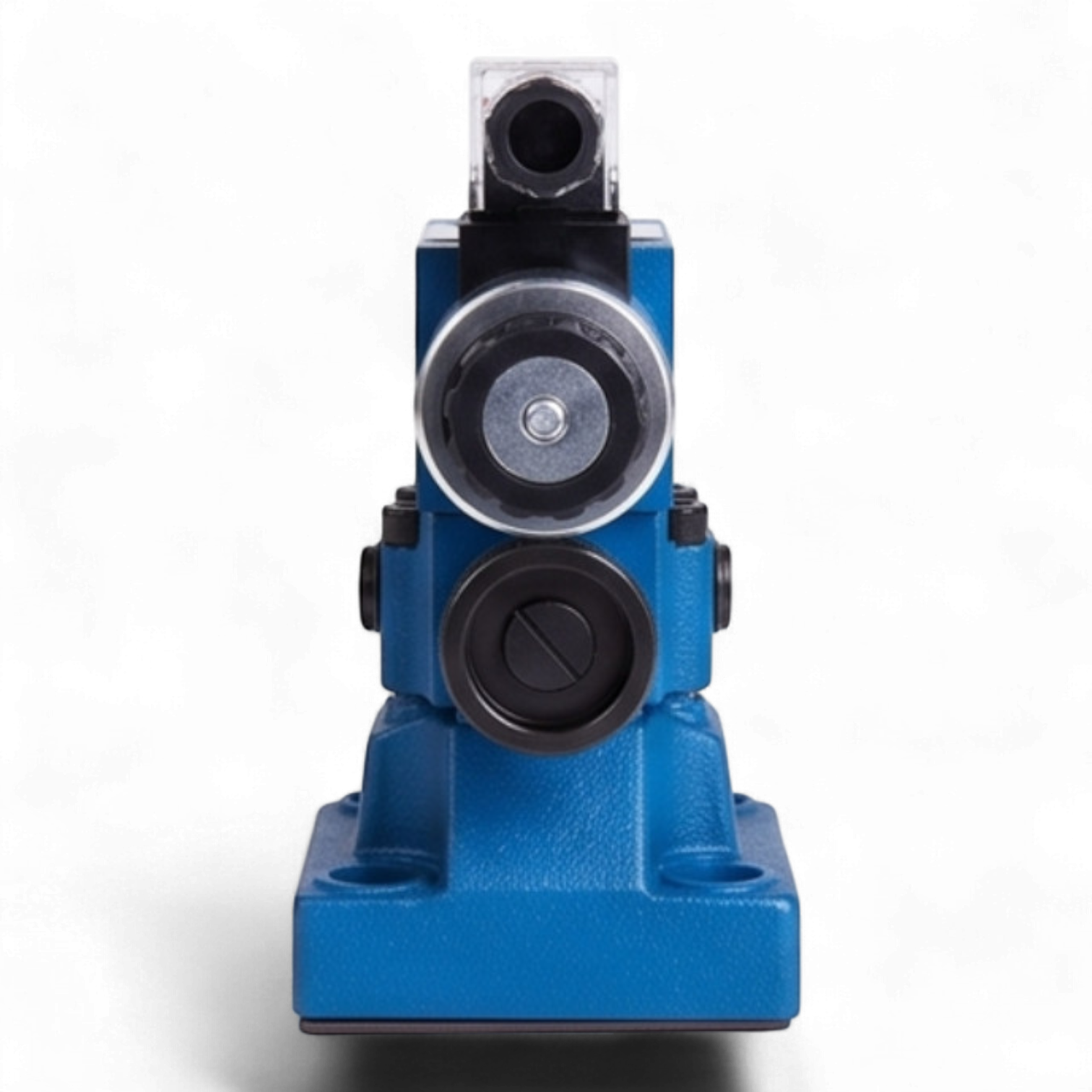

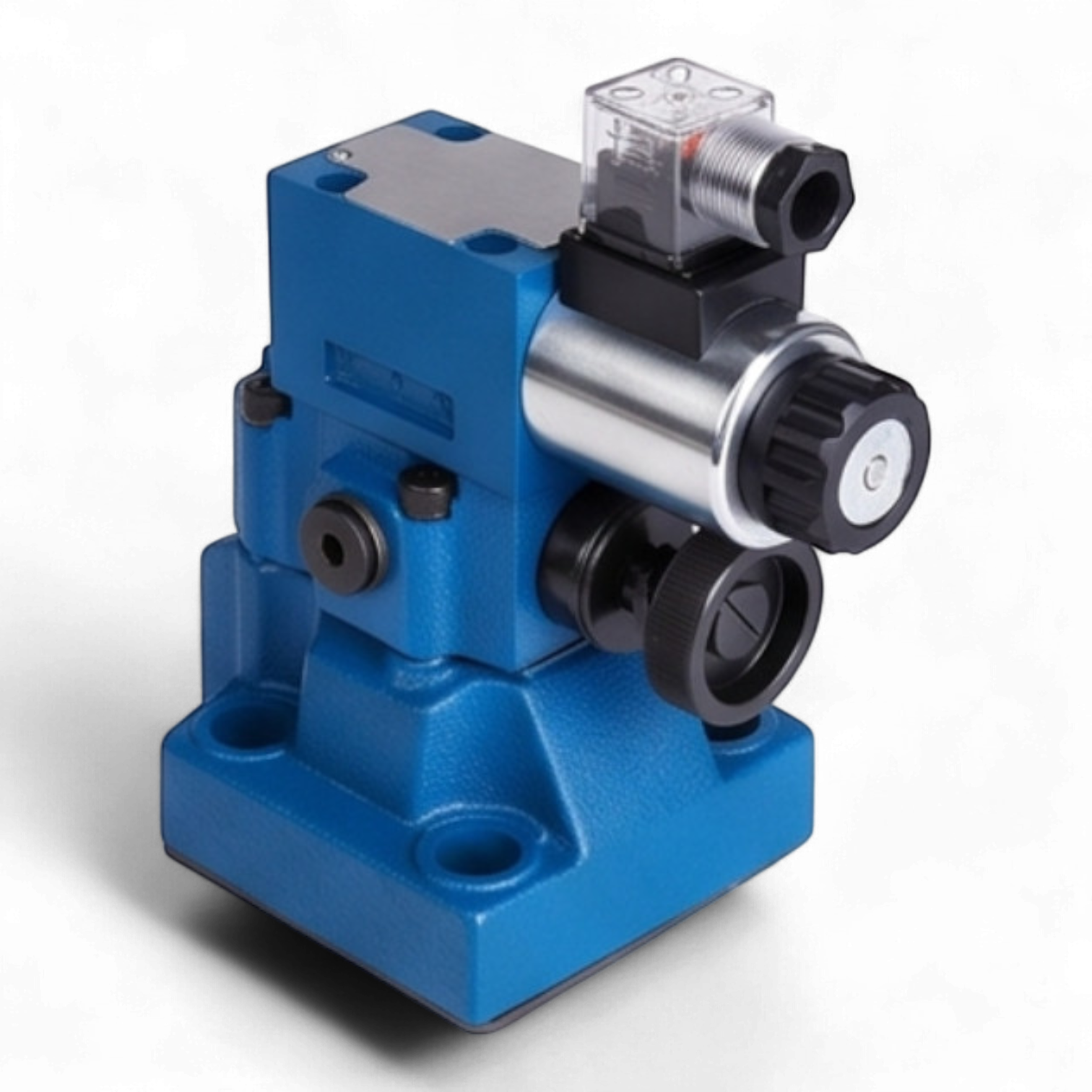

Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р3.24 предназначен для прецизионного поддержания установленного давления, защиты гидравлических приводов от превышения номинальных параметров давления и обеспечения функции дистанционной разгрузки системы. Модель выполнена в исполнении для стыкового монтажа согласно стандарту ISO 6264 (CETOP R08).
Конструктивные особенности и функционал
- Тип управления: Электромагнитное управление разгрузкой через пилотный клапан ВЕ6.574А.Г24.
- Режим разгрузки: Нормально-разгруженный (при отсутствии питания на электромагните система находится в режиме холостого сброса давления в линию T).
- Регулировочный орган: Рукоятка для ручной настройки давления срабатывания.
- Электрическая часть: Разъем DIN43650 A со светодиодной индикацией (LED), напряжение питания 24В постоянного тока, класс защиты IP65.
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальное давление на входе: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0 – 35,0 МПа
- Номинальный расход рабочей жидкости: 160 л/мин
- Рабочая жидкость: Минеральные масла вязкостью 10–400 сСт
- Тонкость фильтрации: не более 25 мкм
Принцип работы
Клапан состоит из основного каскада и пилотного каскада управления. При превышении давления настройки пилотный клапан открывает канал управления, создавая перепад давления на основном золотнике, что приводит к его открытию и сбросу рабочей жидкости в бак. При активации электромагнита пилотного клапана происходит перекрытие канала разгрузки, переводя устройство в рабочий режим предохранения.
