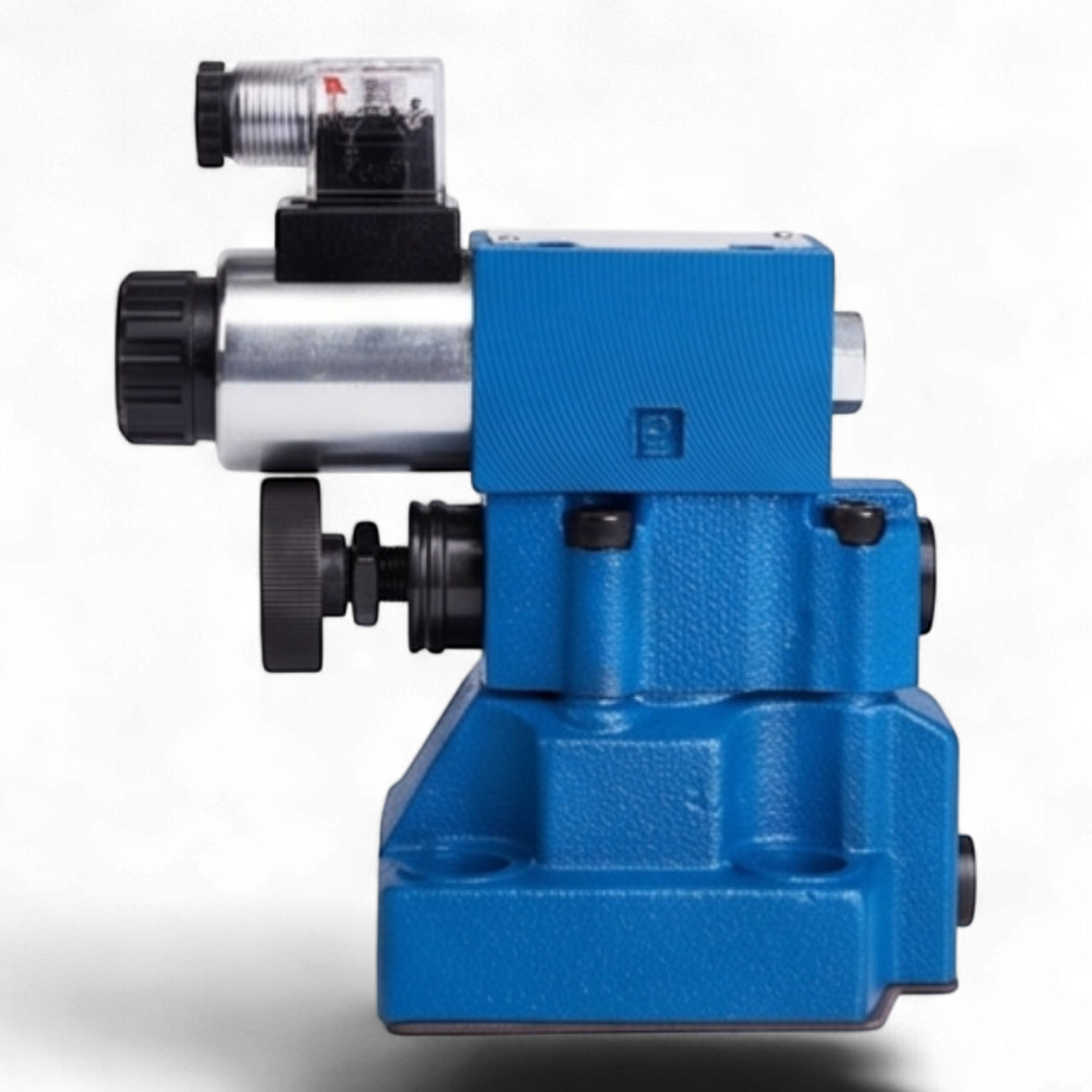

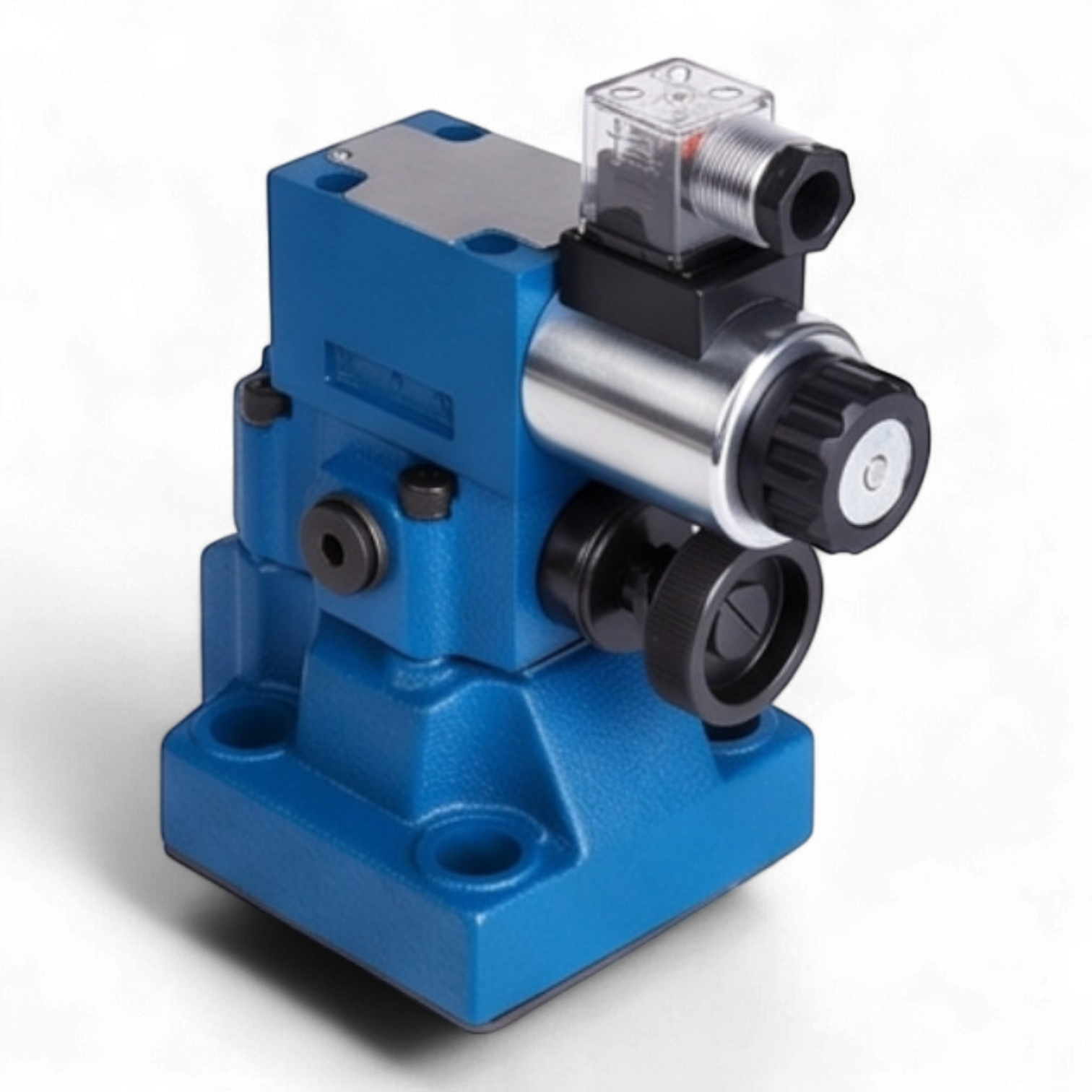

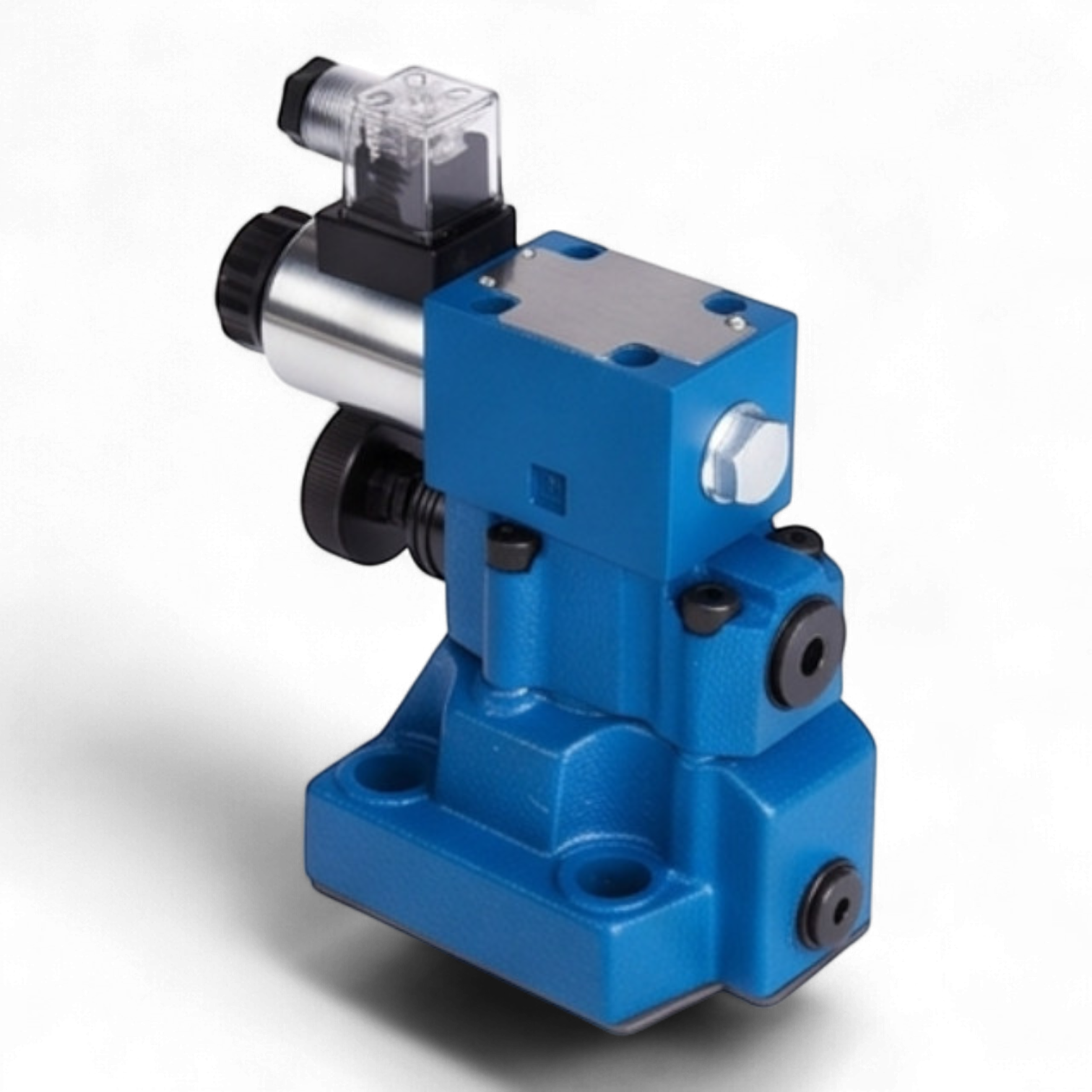

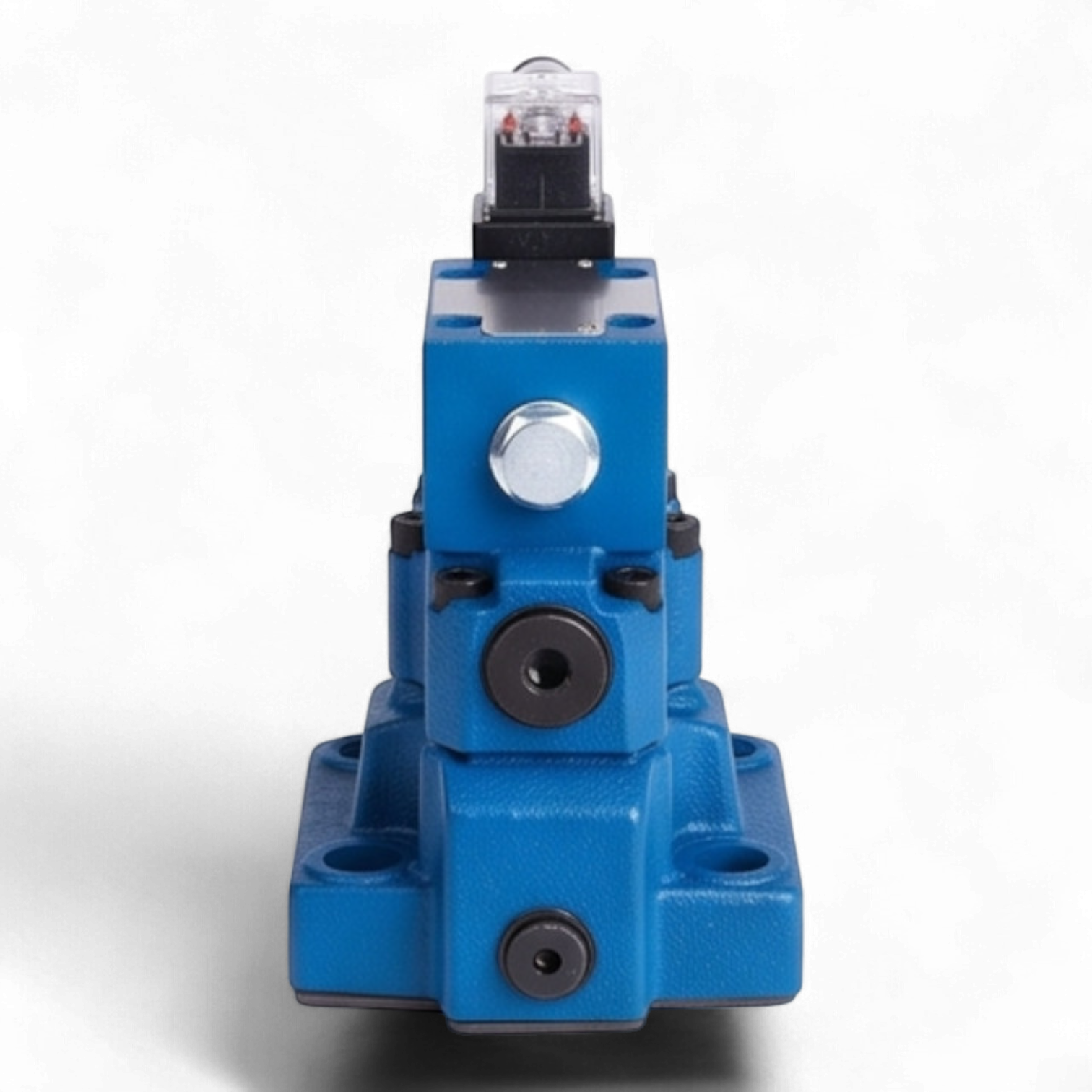

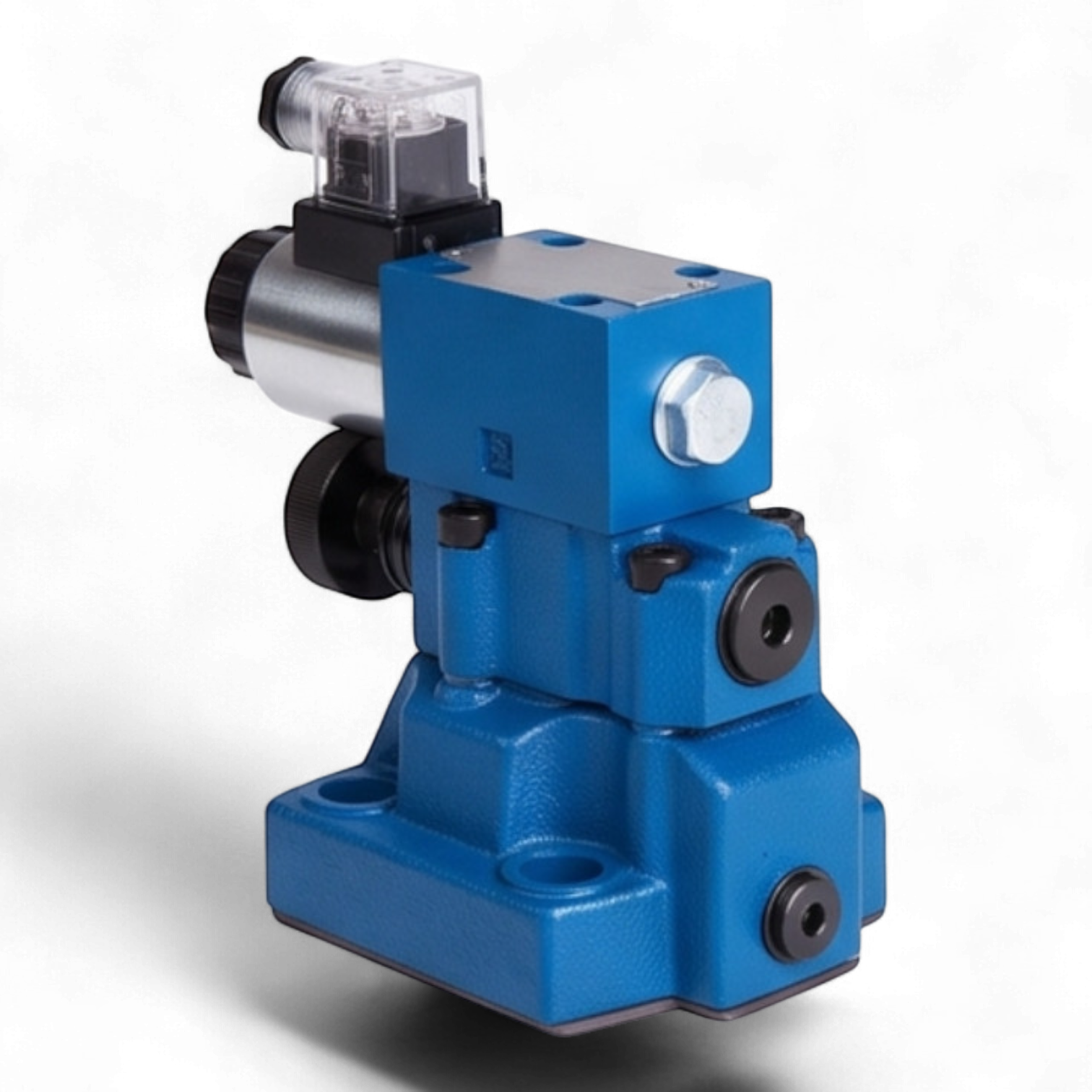

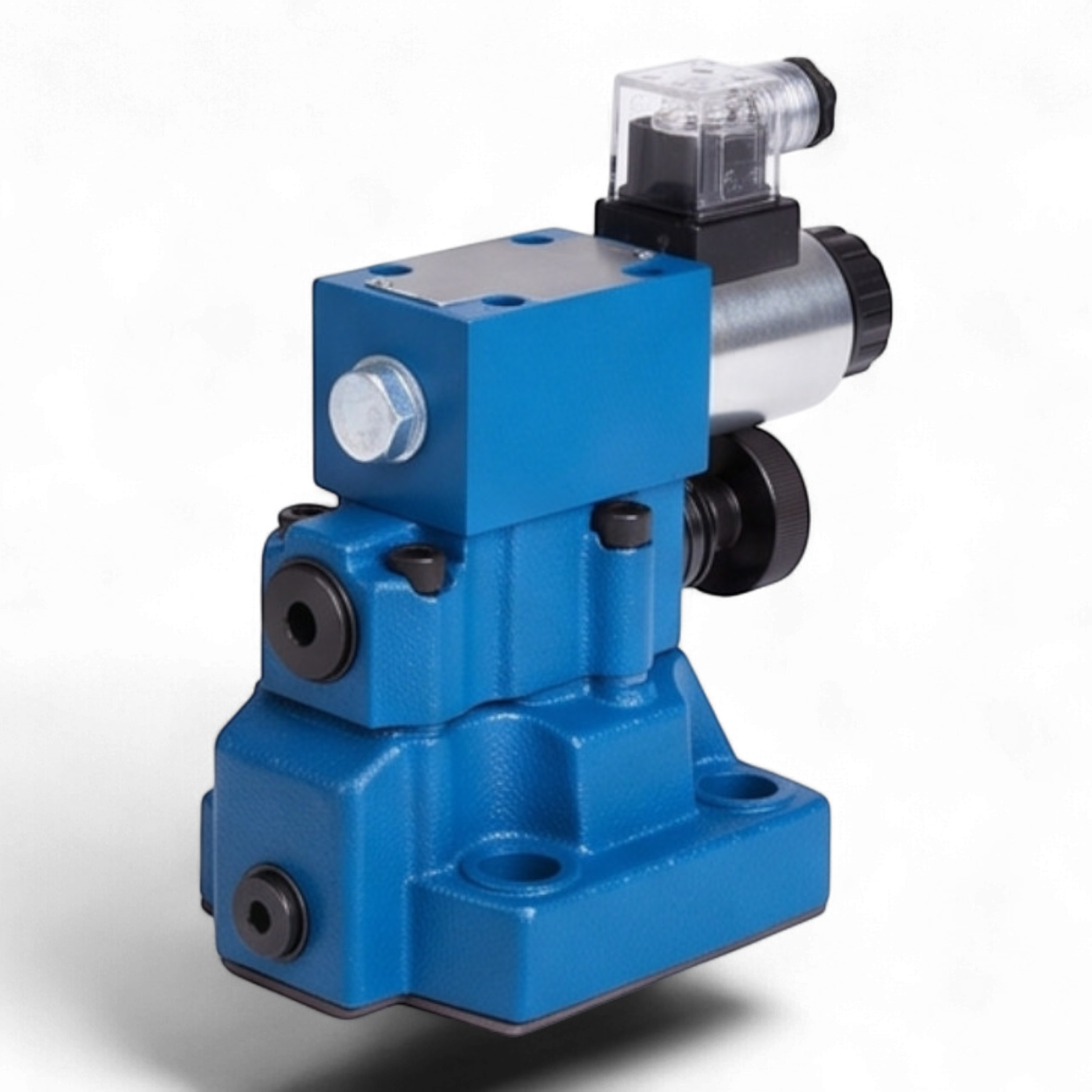

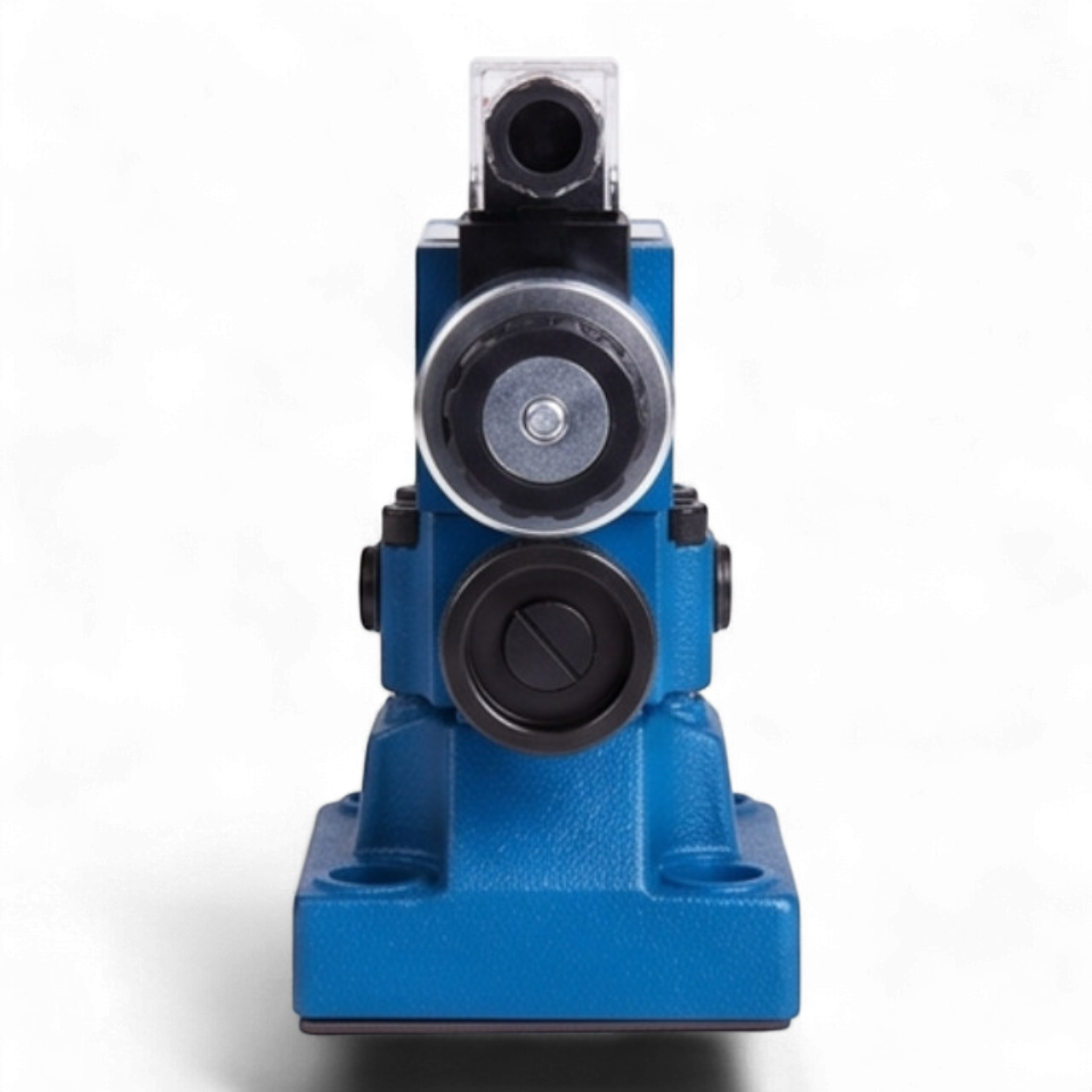

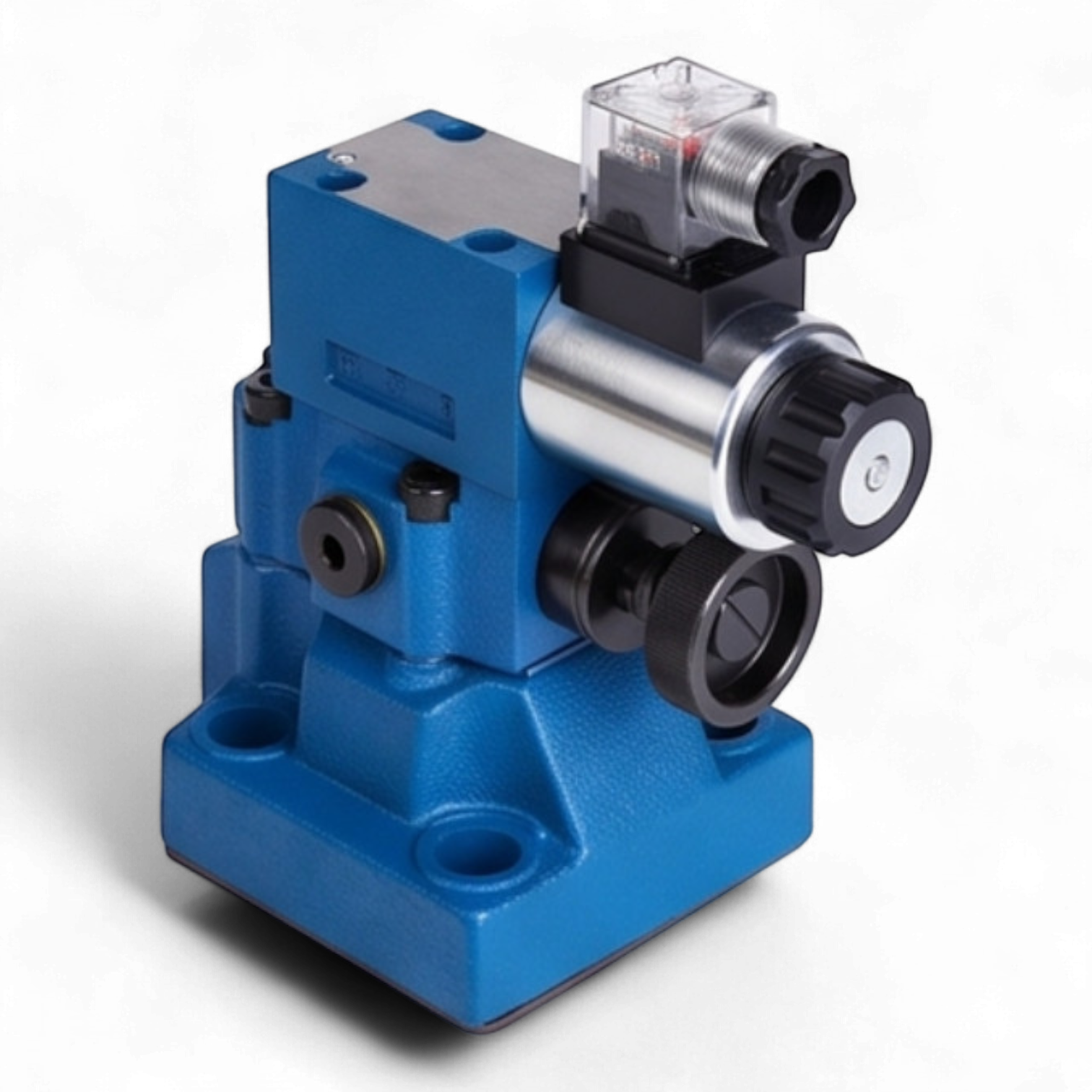

Техническое описание гидроклапана МКПВ-20/3С4Р1.220
Гидроклапан предохранительный МКПВ-20/3С4Р1.220 представляет собой гидравлический аппарат непрямого действия, предназначенный для прецизионного поддержания заданного уровня давления в гидросистемах промышленного оборудования и мобильной техники. Устройство обеспечивает защиту гидравлического контура от превышения критических значений давления и реализует функцию дистанционной разгрузки системы через электромагнитное управление.
Технические характеристики
- Условный проход (DN): 20 мм
- Номинальный расход рабочей жидкости: 160 л/мин
- Давление настройки (номинальное): 10 МПа (100 бар)
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар)
- Максимальное давление на входе (P): 32 МПа (320 бар)
- Способ монтажа: Стыковой (присоединительная поверхность согласно CETOP R08)
- Механизм регулировки: Рукоятка (Р)
- Конфигурация разгрузки: Электромагнитная, исполнение «нормально-нагруженный» (тип 4)
- Параметры электромагнитного привода: Переменный ток (AC), 220–230В / 50Гц
- Модель пилотного распределителя: ВЕ6.574А.В220
- Класс пылевлагозащиты: IP65
Конструктивные особенности и функционал
Конструкция включает основной каскад и узел пилотного управления. Стыковое исполнение минимизирует время на техническое обслуживание и гарантирует высокую герметичность сопрягаемых поверхностей. Интегрированный электромагнитный пилот позволяет переводить систему в режим разгрузки по внешнему электрическому сигналу. В обесточенном состоянии электромагнита клапан функционирует в режиме ограничения давления (нормально-нагруженное состояние).
Графические данные
- Гидравлическая схема: Тип 4
- Габаритные размеры соответствуют серии МКПВ-20/3С
