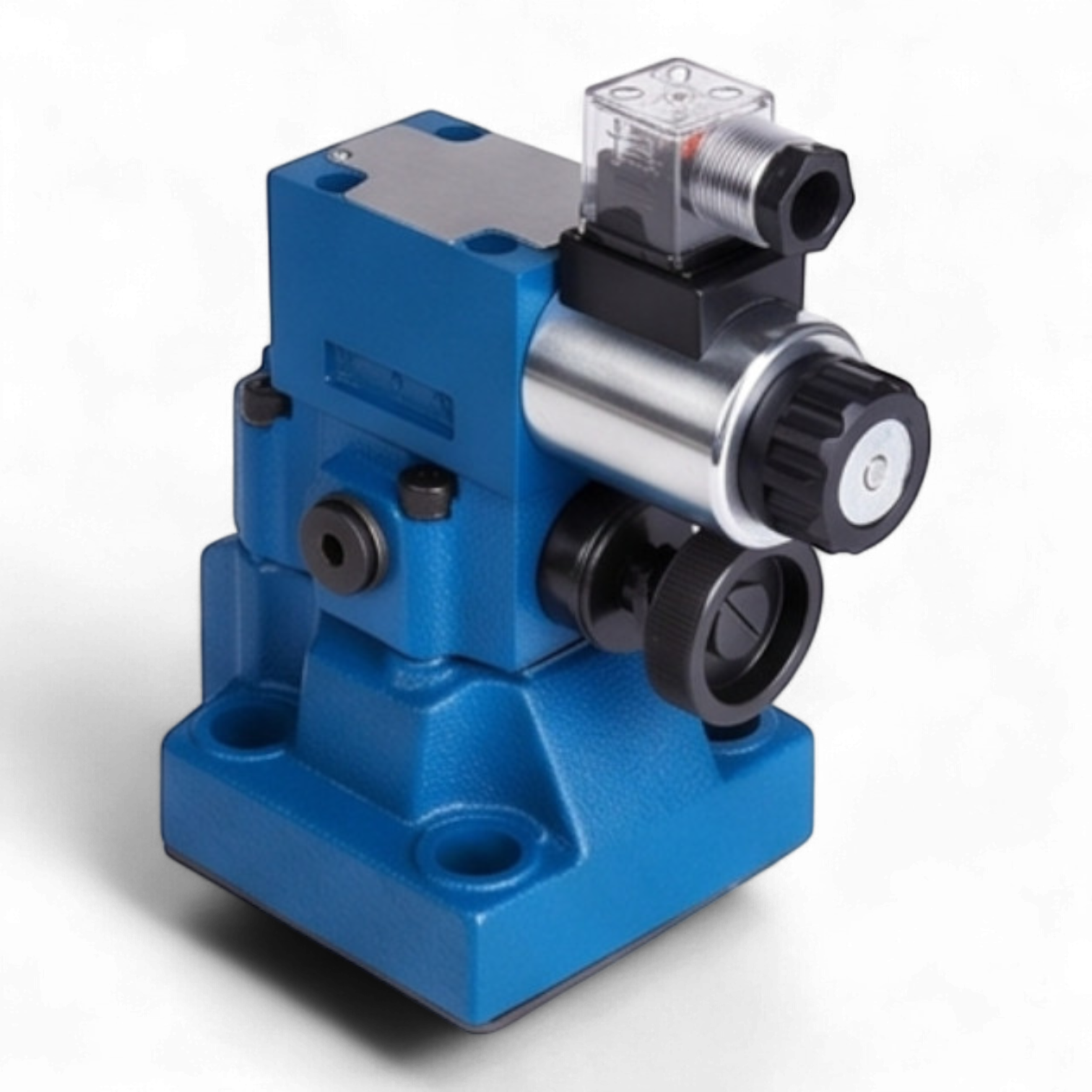

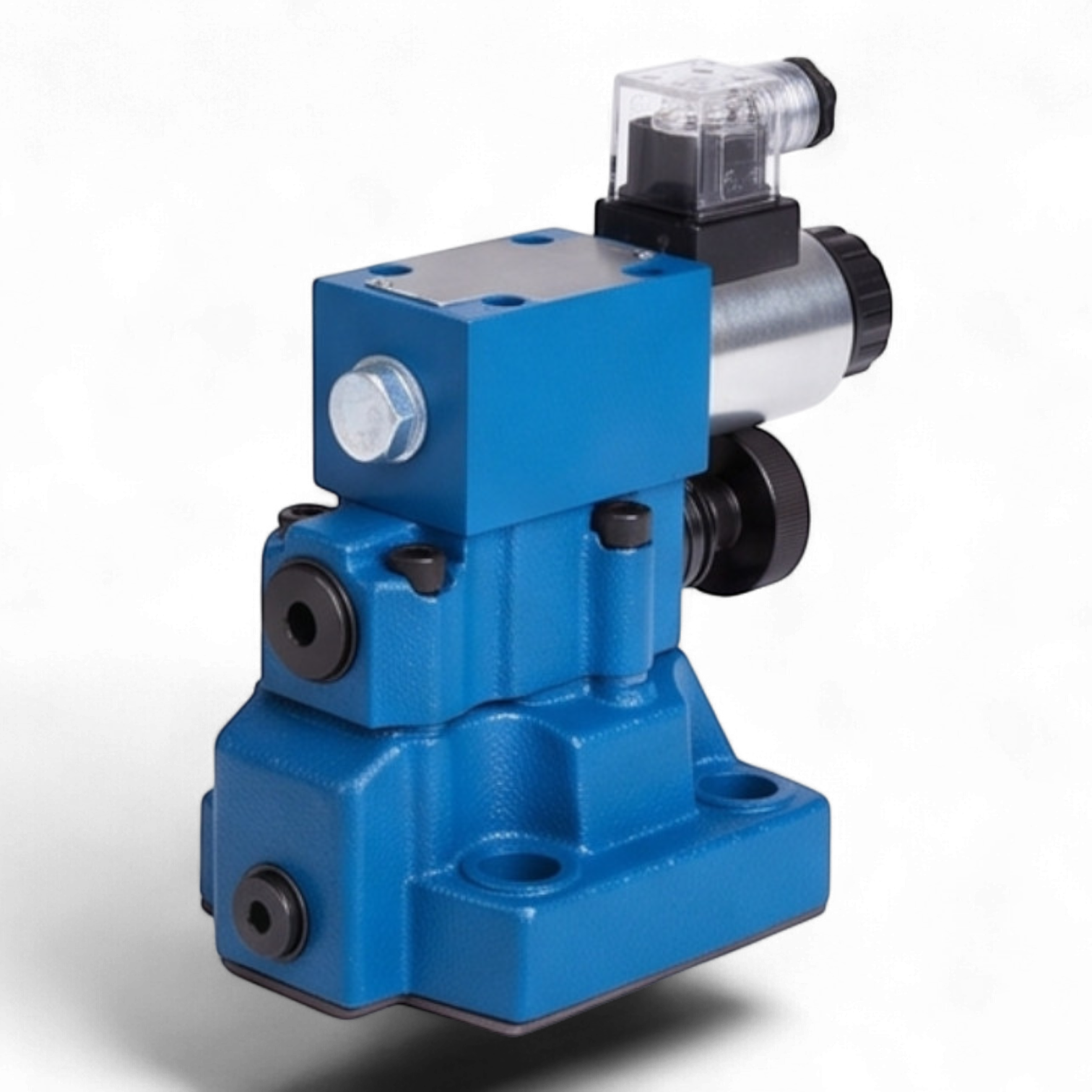

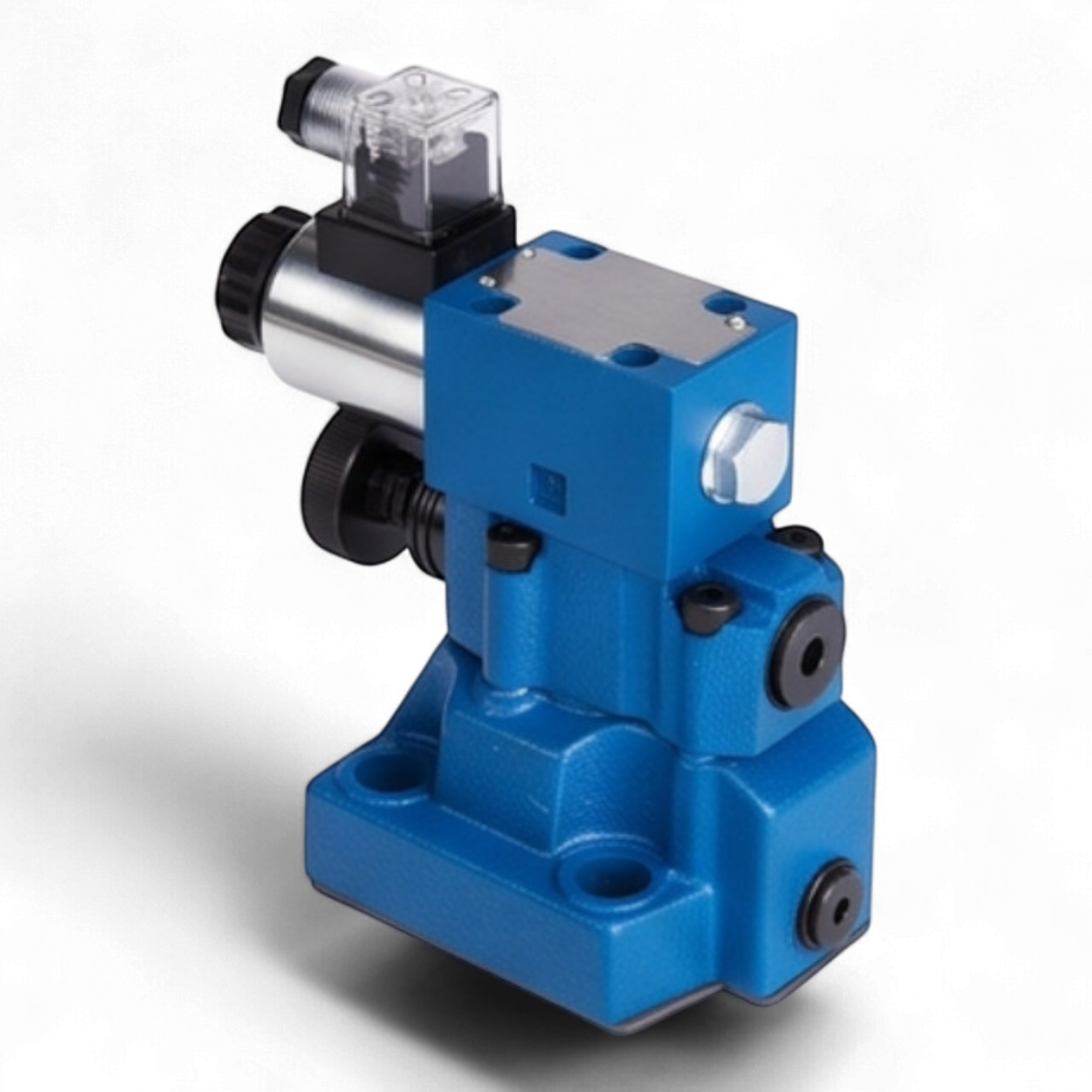

Техническое описание гидроклапана МКПВ-20/3С4Р1.24
Гидроклапан предохранительный МКПВ-20/3С4Р1.24 непрямого действия предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах, защиты исполнительных механизмов от превышения номинальных параметров и обеспечения функции дистанционной разгрузки системы. Аппарат выполнен в корпусе для стыкового монтажа (соответствие стандарту CETOP R08 / ISO 6264).
Основные технические параметры:
- Условный проход (DN): 20 мм
- Номинальное давление (Pnom): 32 МПа (320 бар)
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар)
- Номинальный расход (Qnom): 160 л/мин
- Тип управления разгрузкой: электромагнитное, посредством пилотного каскада ВЕ6.574А
- Режим функционирования: нормально-нагруженный (разгрузка активируется при подаче сигнала на электромагнит)
- Напряжение питания соленоида: 24 В DC (постоянный ток)
- Тип регулирующего органа: ручной маховик (рукоятка)
- Степень защиты оболочки: IP65
- Кинематическая вязкость рабочей среды: 10–400 сСт
Конструктивные и эксплуатационные особенности:
Гидроагрегат представляет собой двухкаскадную конструкцию, включающую основной клапан и управляющий пилотный модуль. Стыковое исполнение минимизирует габариты гидроблока и упрощает регламентные работы, исключая необходимость отсоединения гидравлических линий. Электрическое подключение осуществляется через разъем стандарта DIN 43650 A, оснащенный светодиодным индикатором рабочего состояния.
Монтажные характеристики:
Геометрические параметры корпуса и координаты присоединительных отверстий соответствуют типоразмеру МКПВ-20/3С. Фиксация на монтажной плите производится болтами M16. Конфигурация портов соответствует стандартной схеме распределения для Ду 20 мм.
