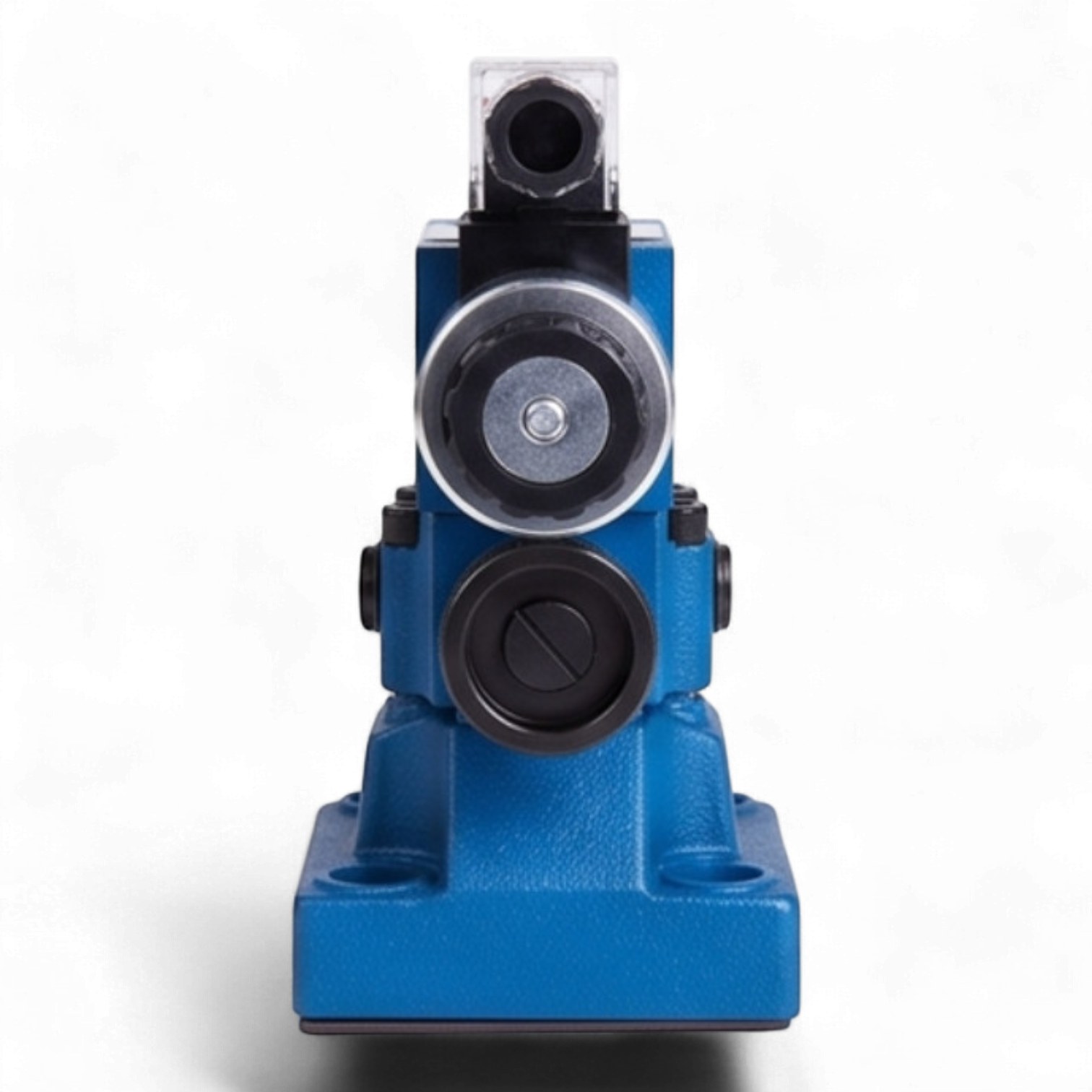

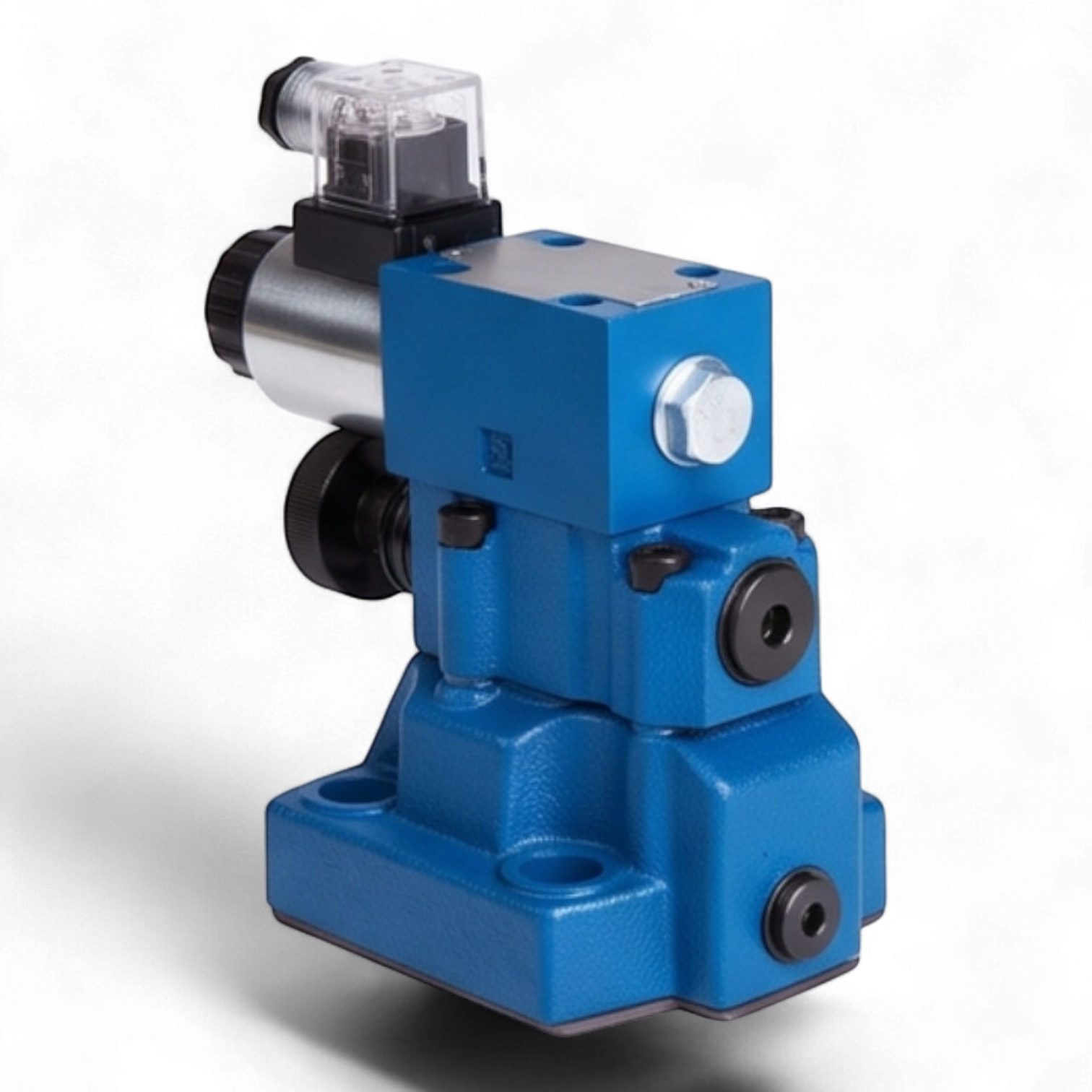

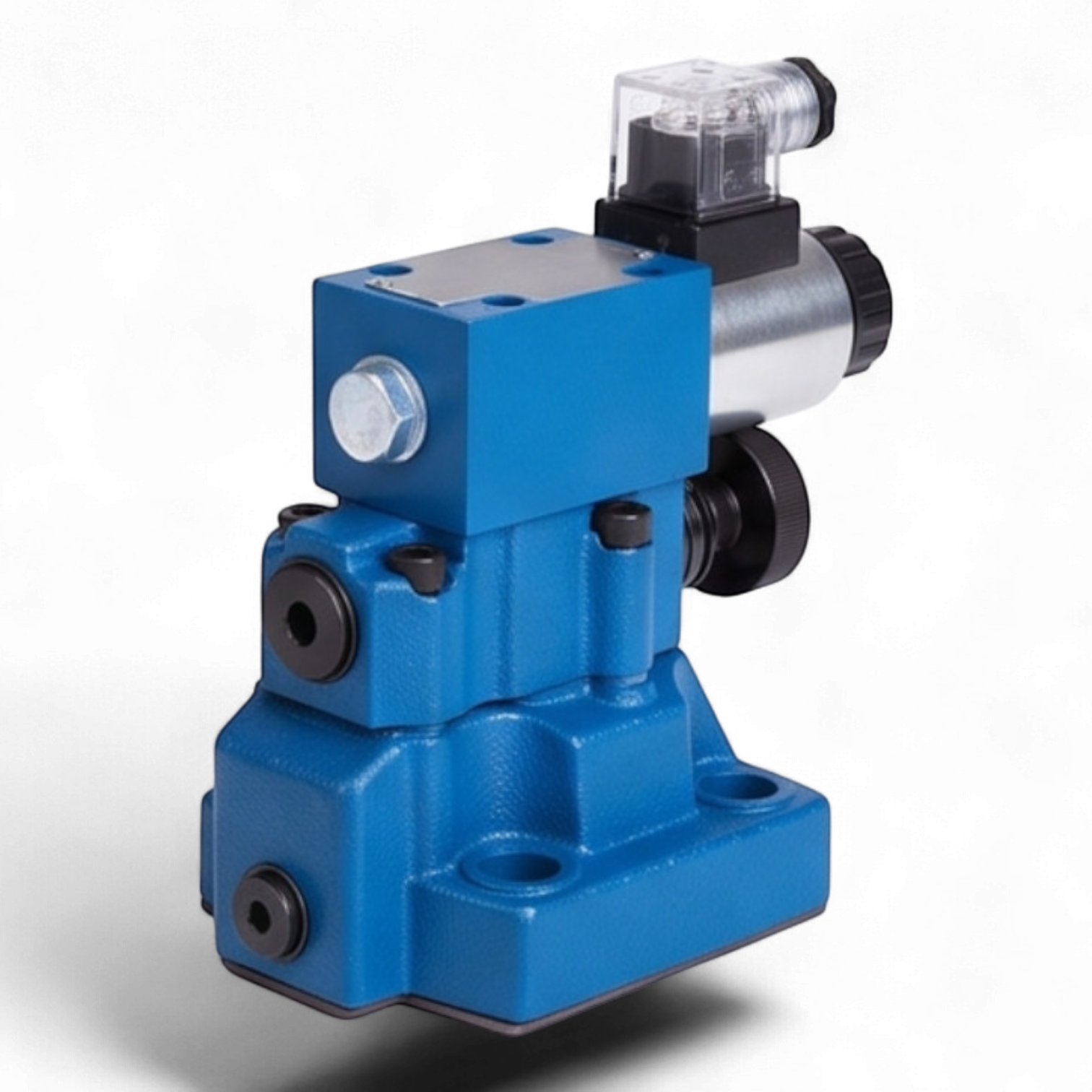

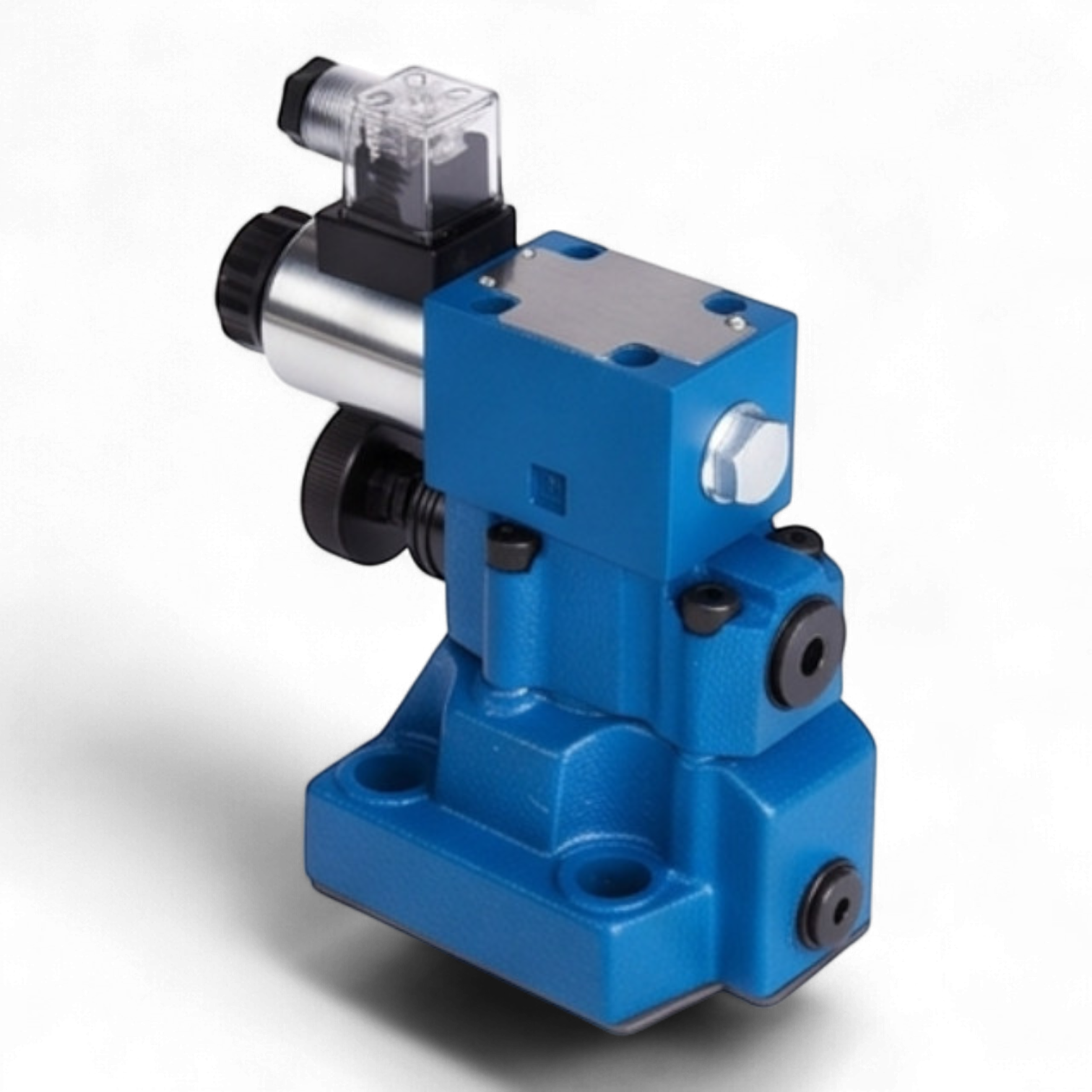

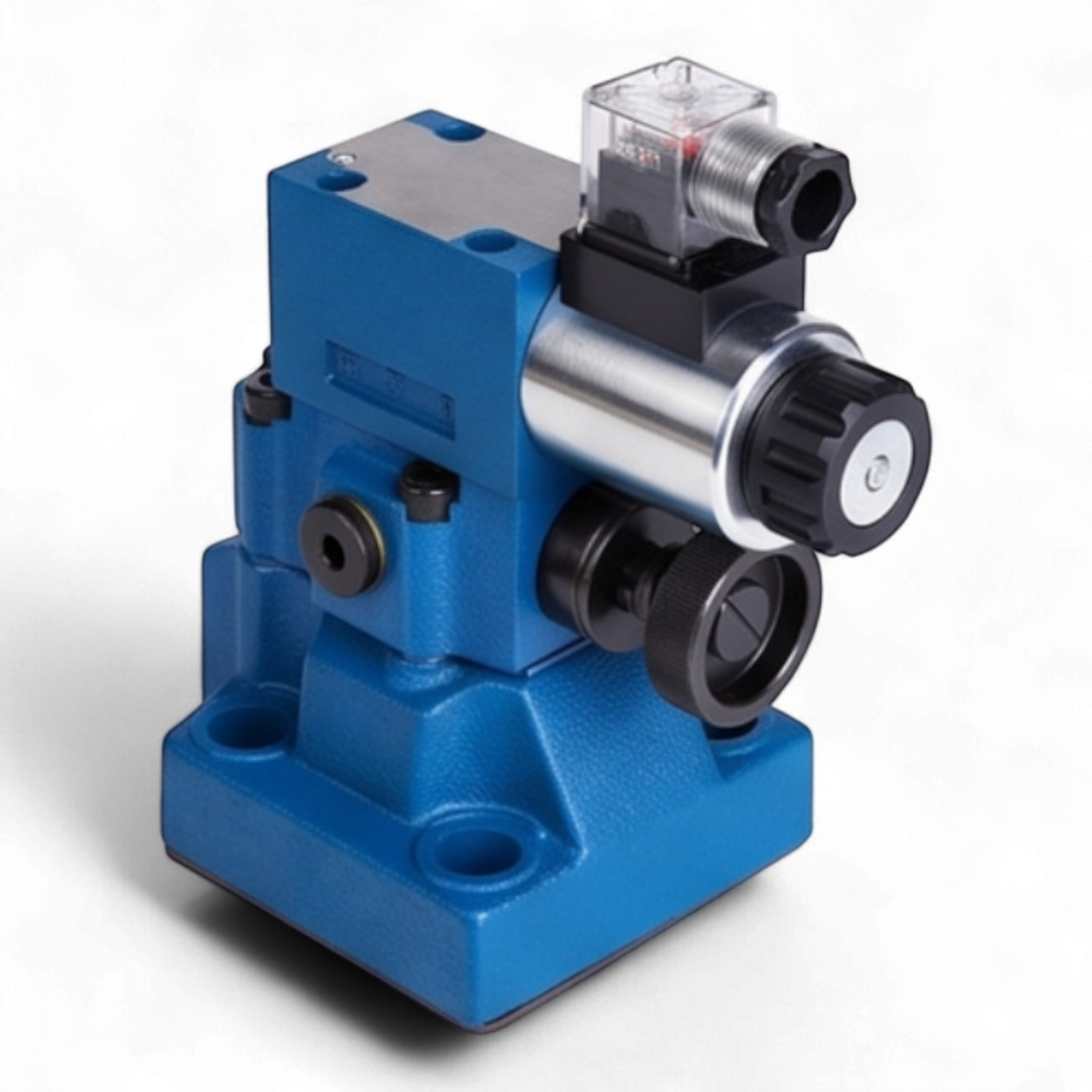

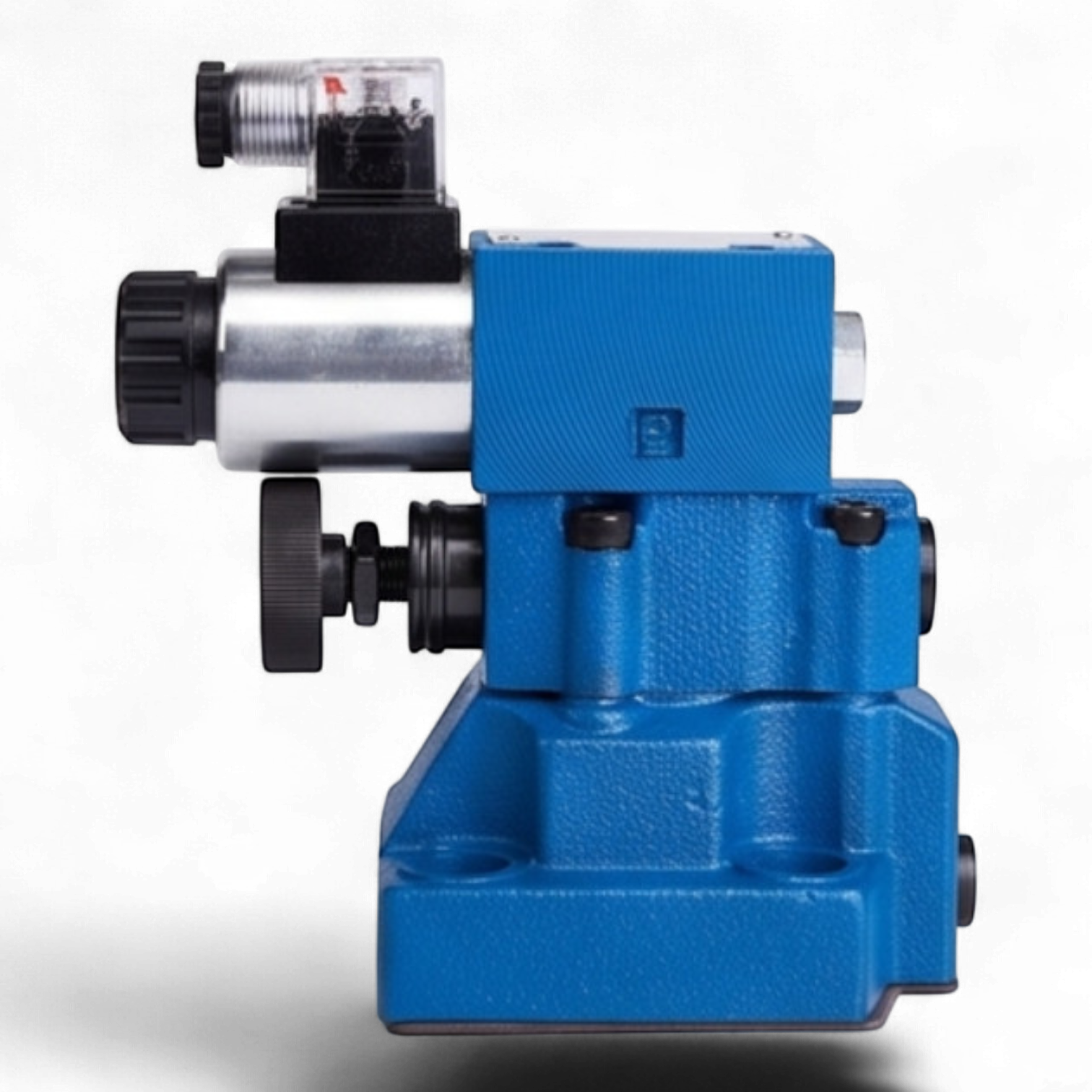

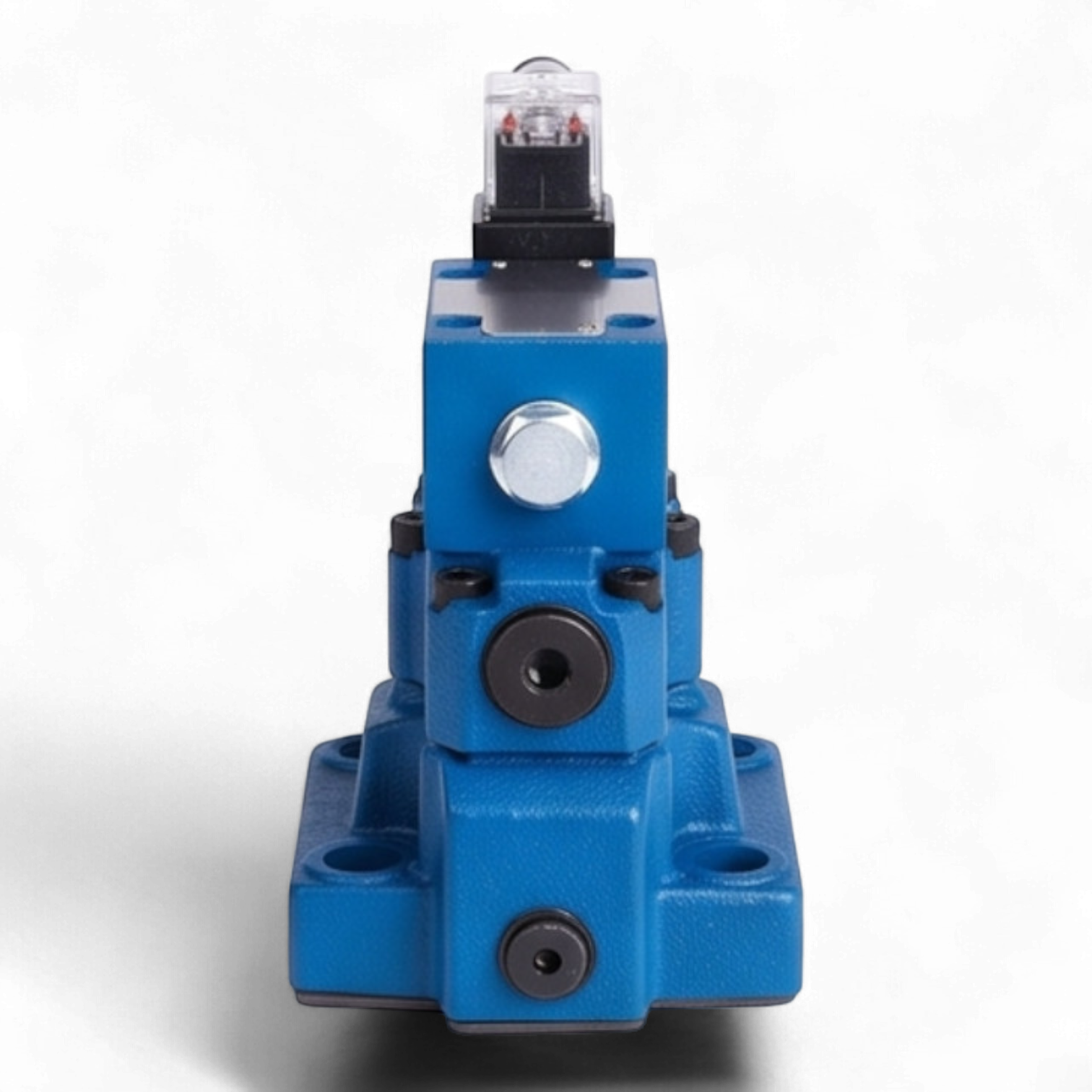

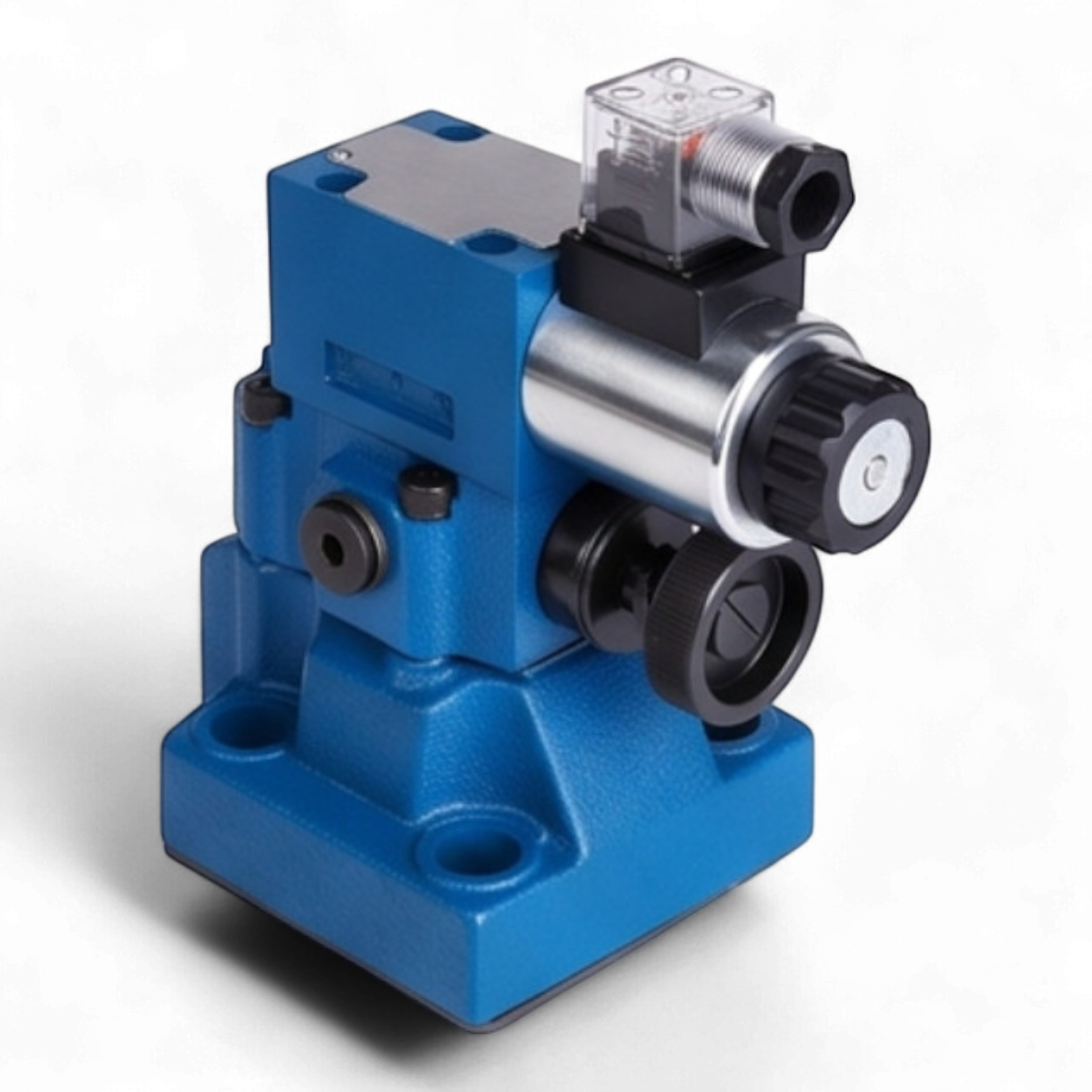

Техническое описание гидроклапана МКПВ-20/3С4Р2.110
Гидроклапан предохранительный МКПВ-20/3С4Р2.110 представляет собой гидравлический аппарат непрямого действия с электромагнитным управлением разгрузкой. Устройство предназначено для прецизионного поддержания заданного уровня давления в гидросистеме, защиты исполнительных механизмов от перегрузок, превышающих установленный предел, и обеспечения дистанционной разгрузки системы.
Конструктивные параметры и функционал:
- Способ монтажа: Исполнение для стыкового (плитного) присоединения, соответствующее международному стандарту CETOP R08 (условный проход Ду = 20 мм).
- Пилотное управление: Интегрированный электромагнитный распределитель ВЕ6.574А обеспечивает функцию разгрузки. Конфигурация клапана — нормально-нагруженная.
- Регулировочный орган: Ручное устройство (рукоятка) для бесступенчатой настройки давления срабатывания в диапазоне 2,0–25,0 МПа.
- Электротехнические данные: Электромагнит переменного тока (AC) с номинальным напряжением 110В/50Гц. Электрическое соединение выполнено по стандарту DIN 43650 A.
Основные технические характеристики:
- Номинальный диаметр отверстия (Ду): 20 мм
- Пропускная способность (номинальный расход): 160 л/мин
- Давление настройки (номинальное): 200 бар (20 МПа)
- Предельное рабочее давление: 320 бар (32 МПа)
- Диапазон регулирования давления: 20 – 250 бар
- Кинематическая вязкость рабочей среды: 10 – 400 сСт
- Класс пылевлагозащиты электромагнита: IP65
Характеристики
Тип монтажа
Стыковой
Типоразмер
CETOP R08
Тип клапана давления
Предохранительный
Условный проход, мм
20
Номинальный расход, л/мин
160
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Диапазон настройки давления, бар
20-200
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Нет
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
