Техническое описание гидроклапана МКПВ-20/3С4Р2.24

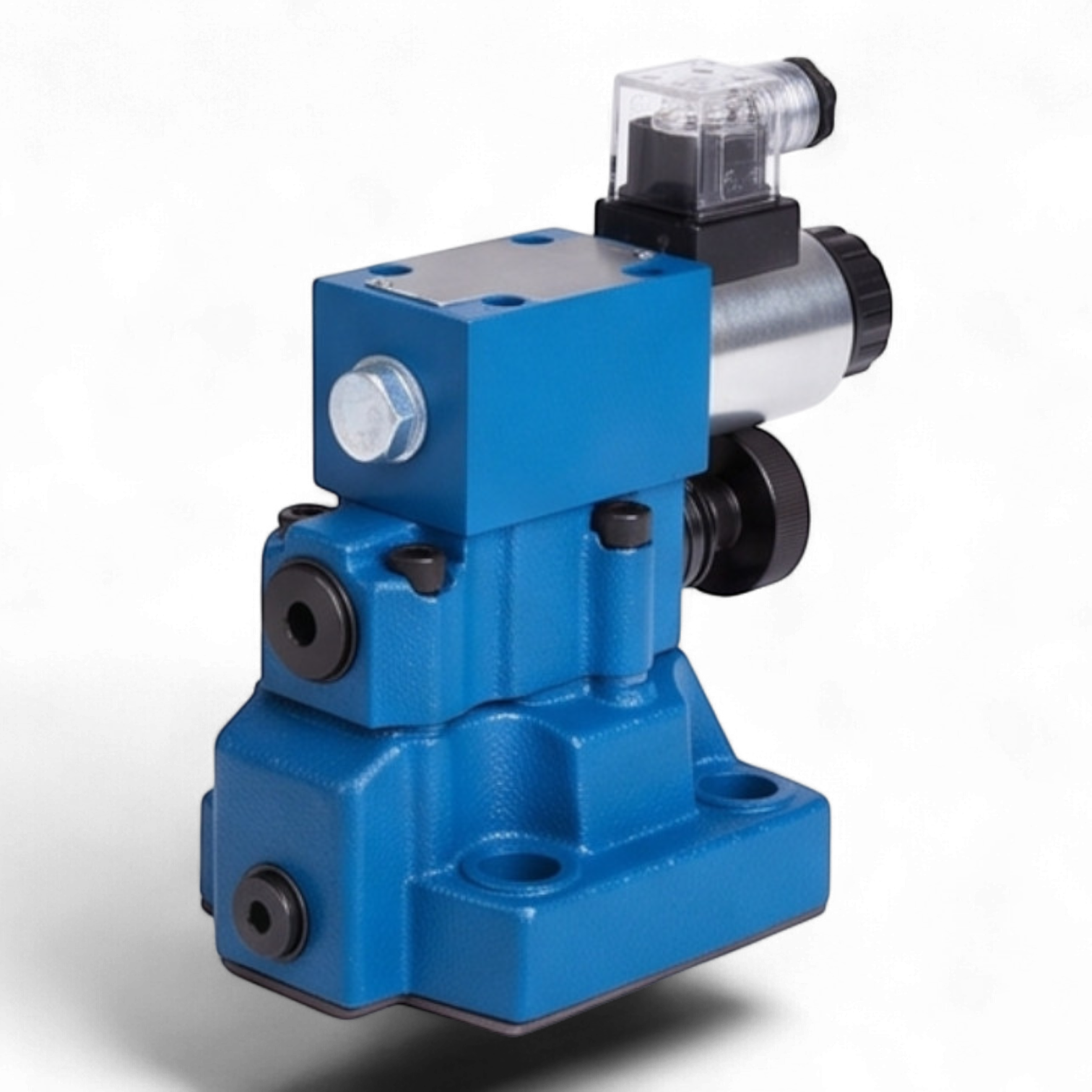

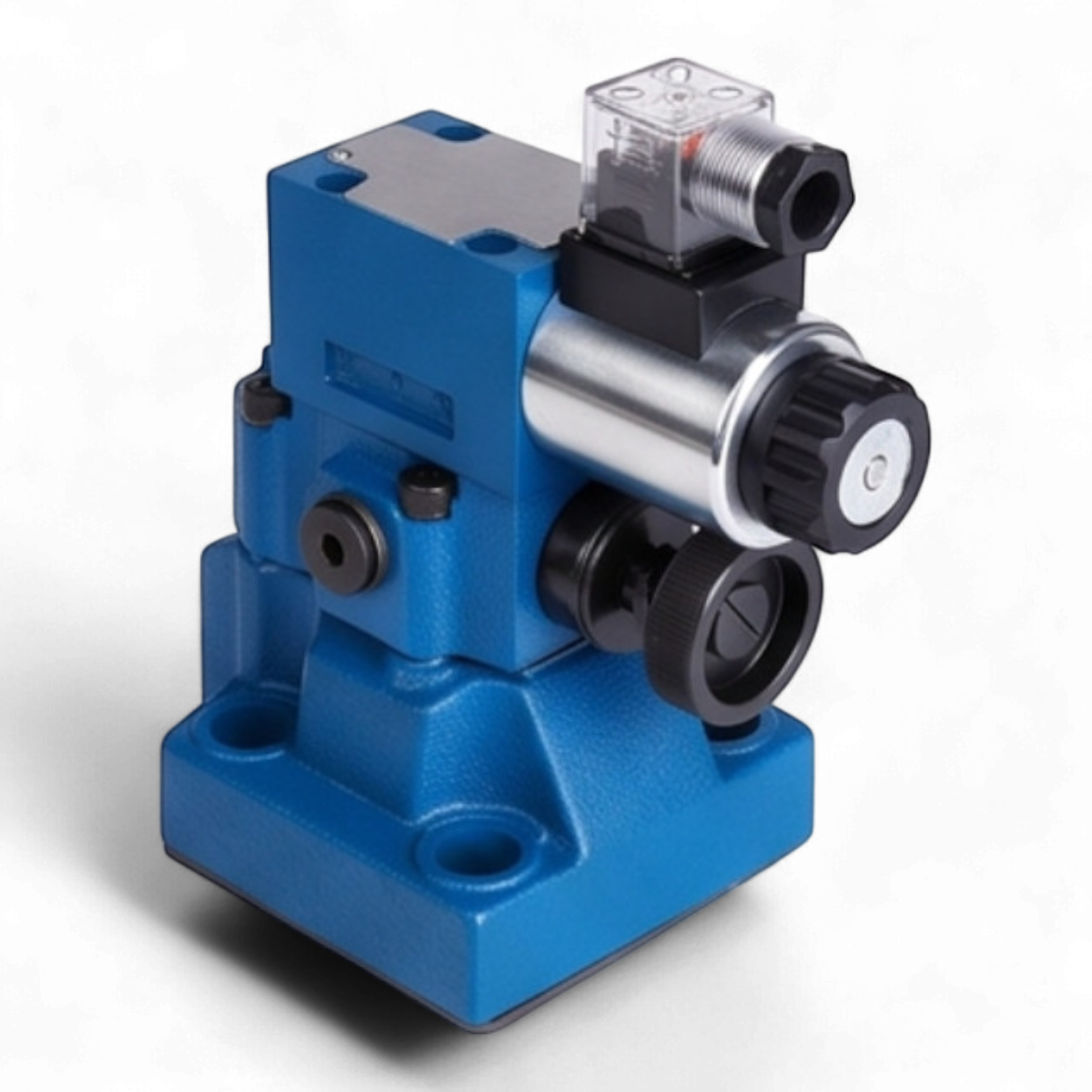

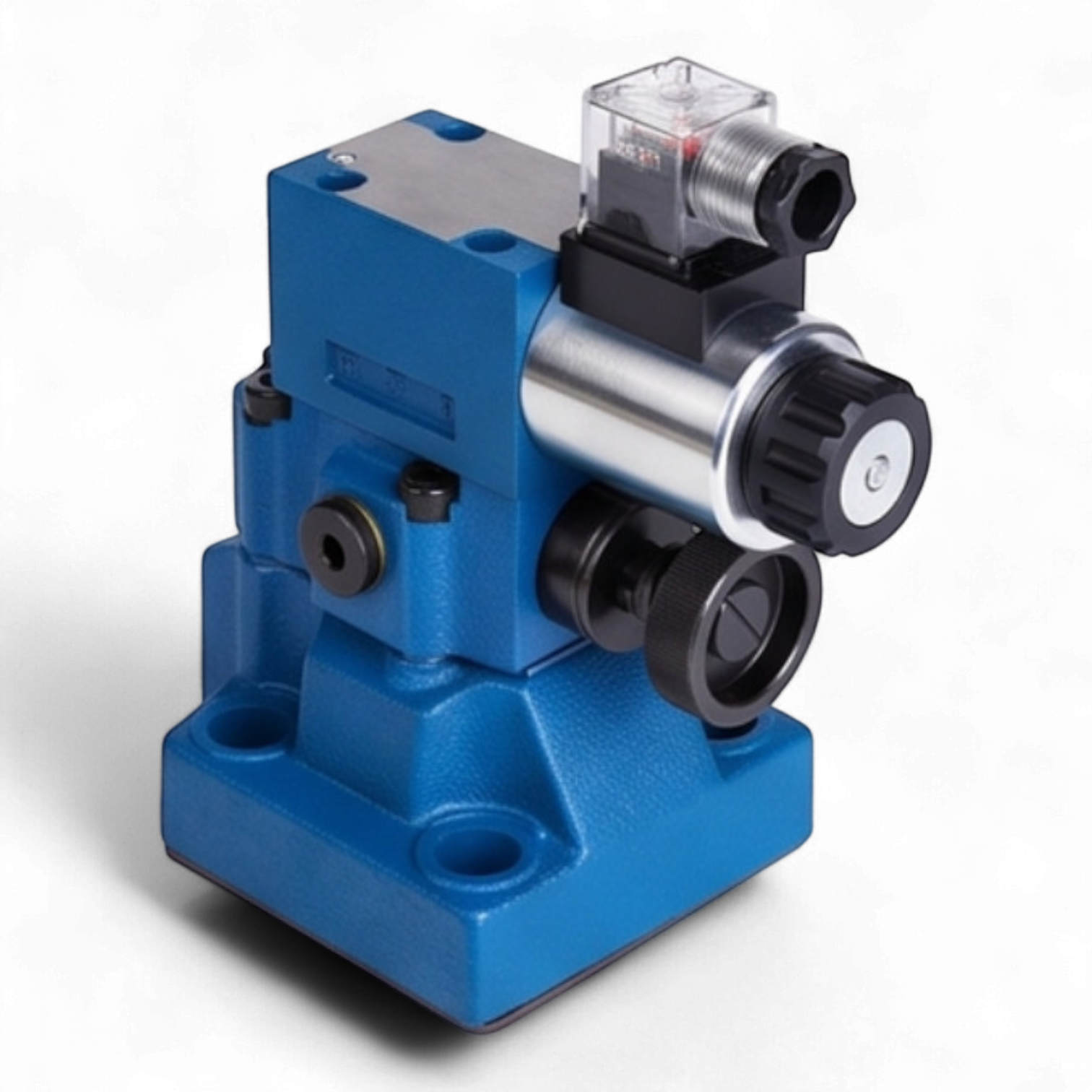

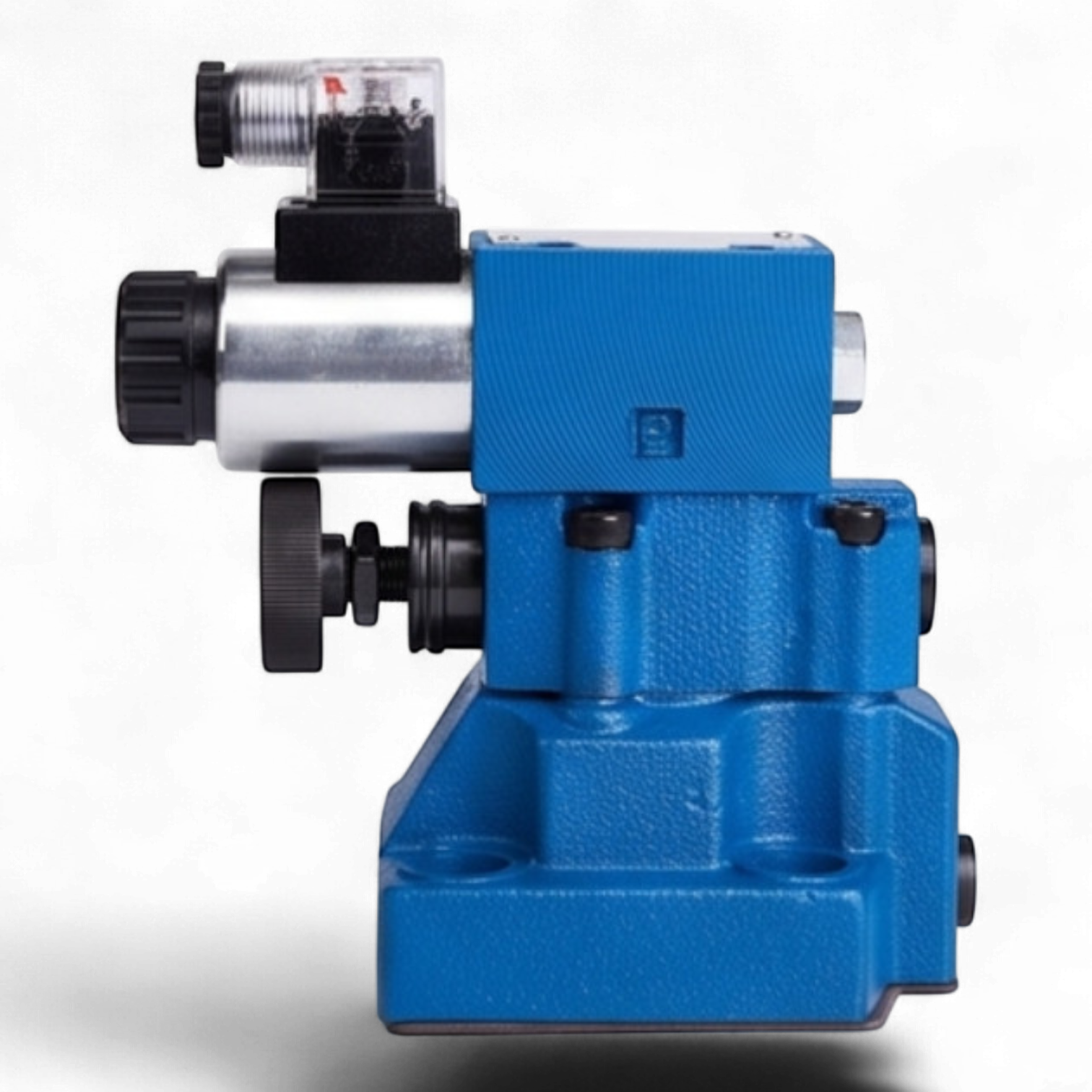

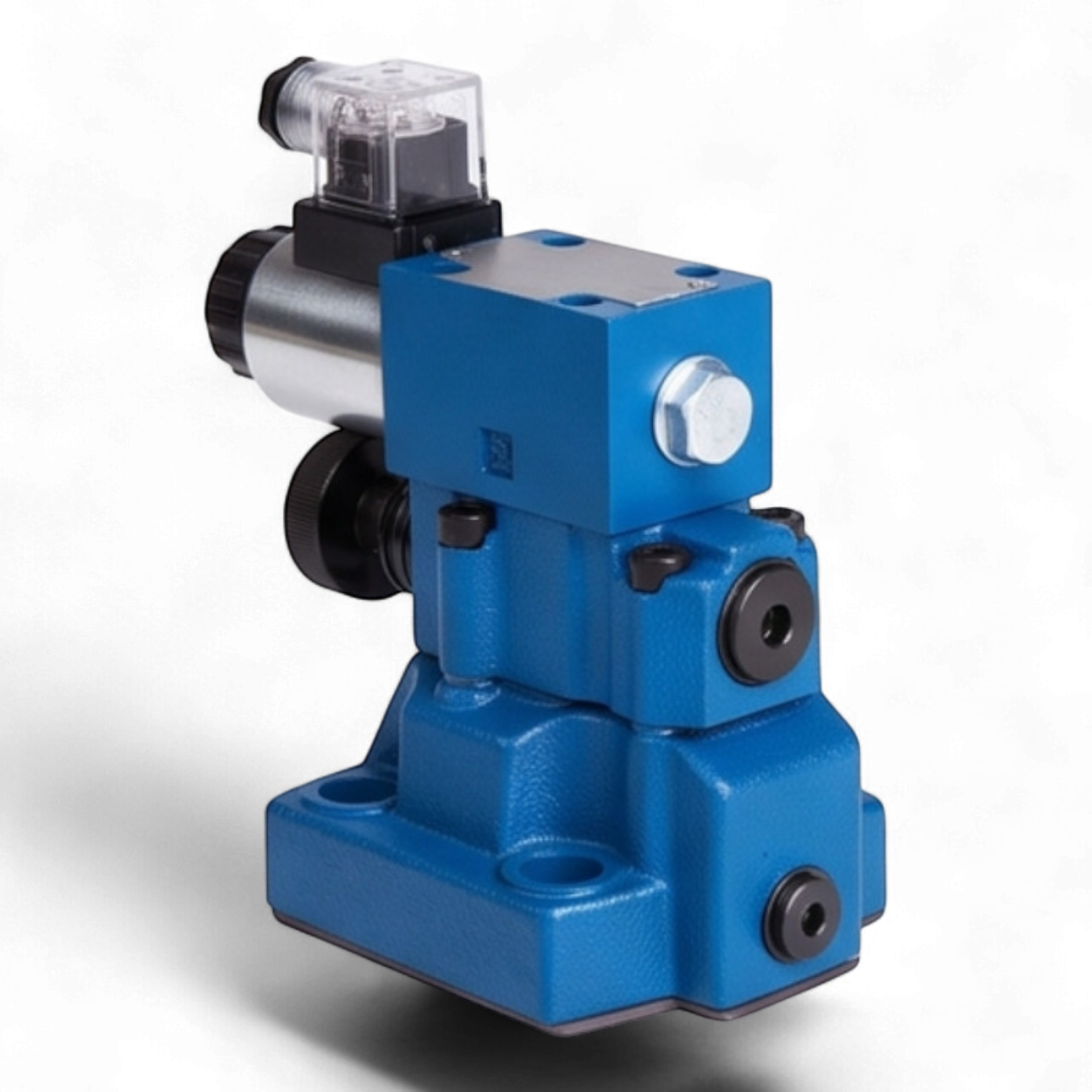

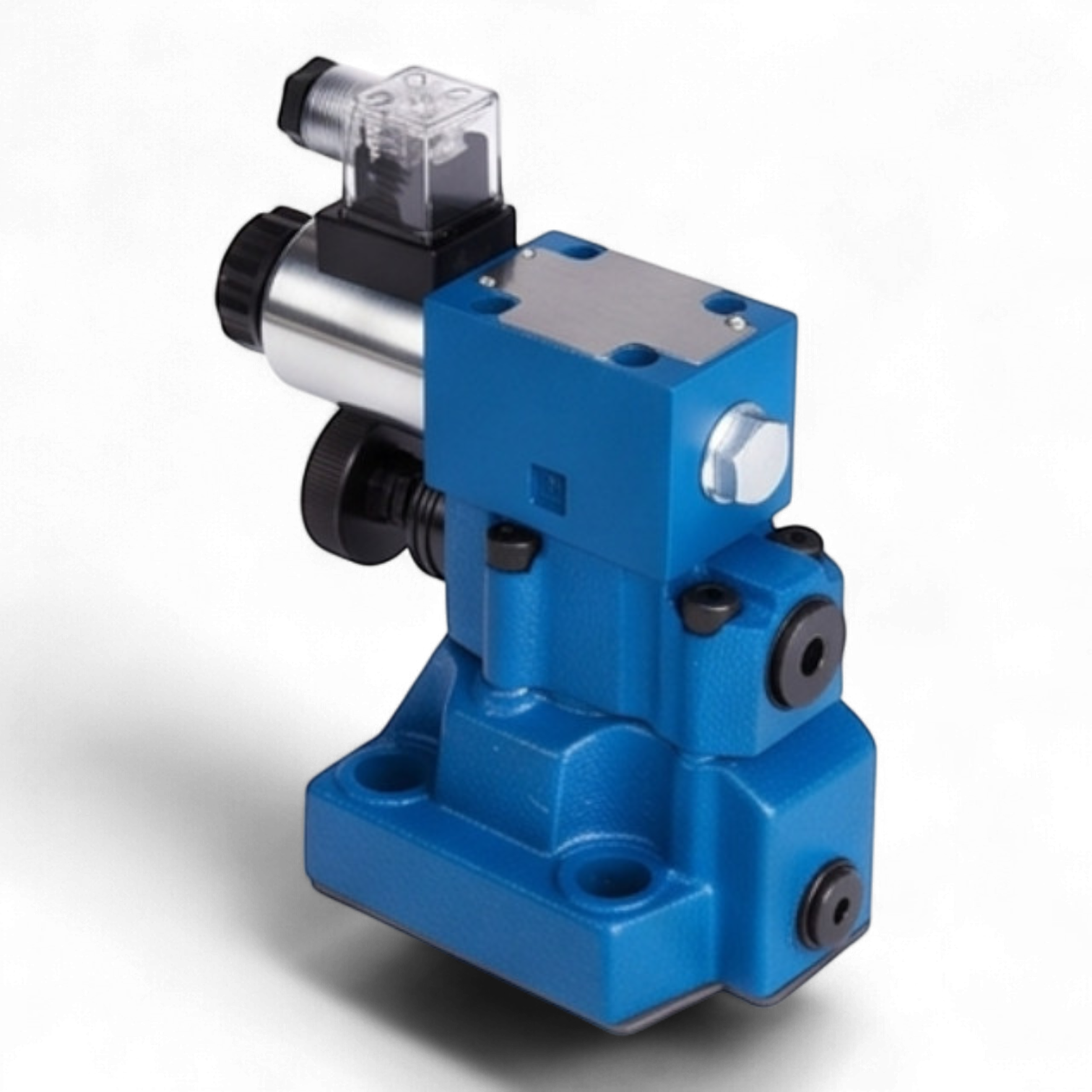

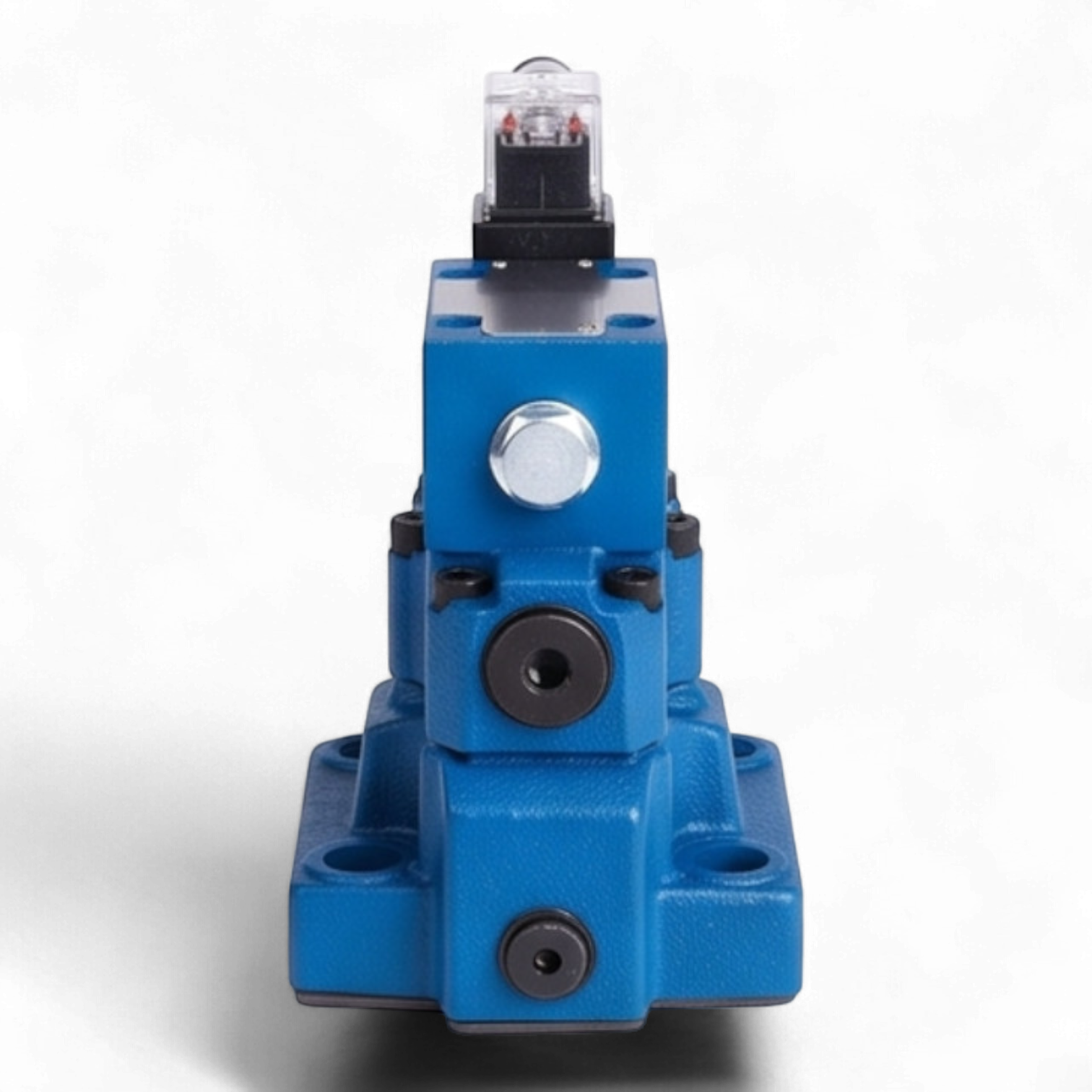

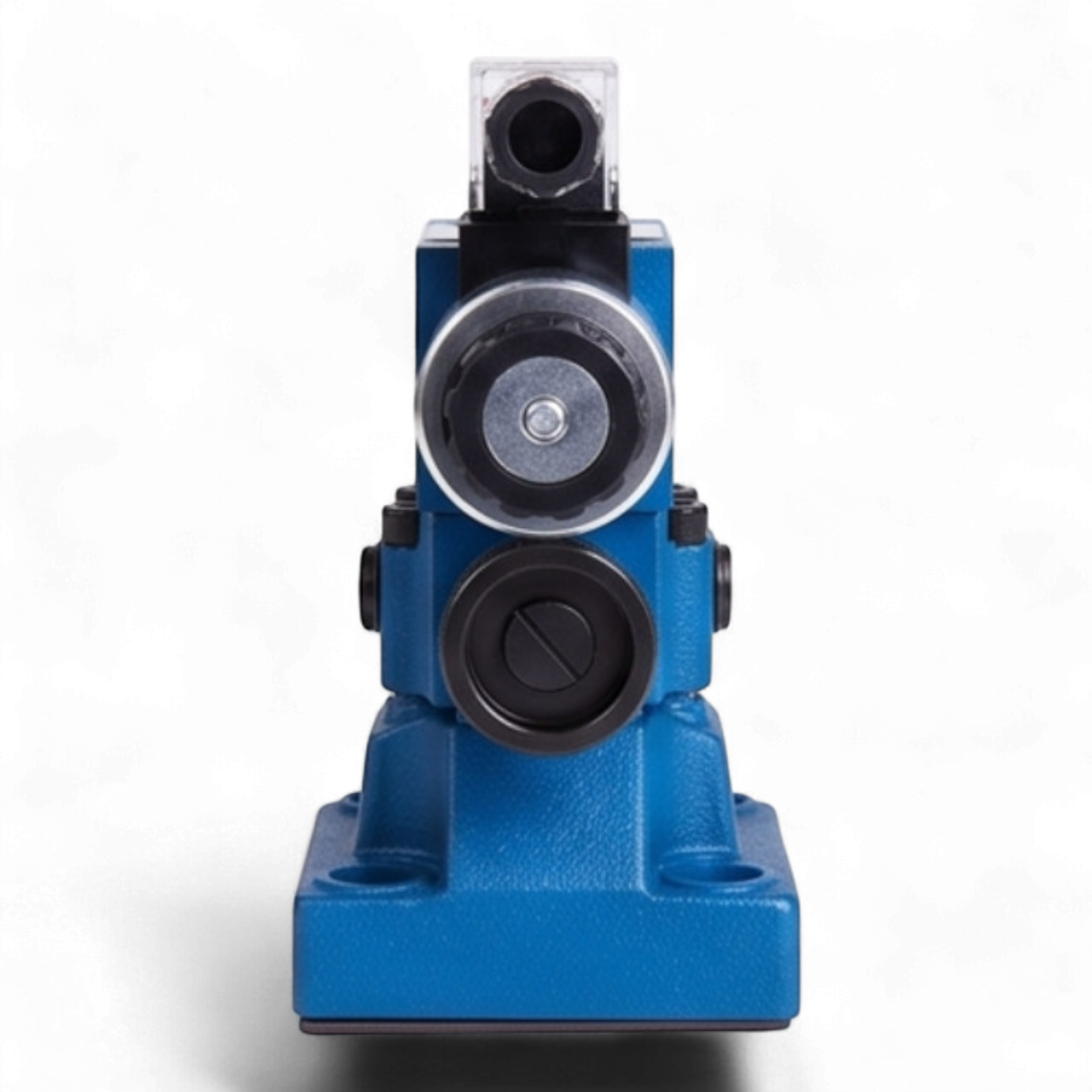

Гидроклапан предохранительный МКПВ-20/3С4Р2.24 представляет собой гидравлический аппарат непрямого действия, предназначенный для прецизионного поддержания заданного уровня давления в гидросистемах стационарных и мобильных машин. Устройство обеспечивает эффективную защиту гидравлического контура от превышения номинальных параметров давления и реализует функцию дистанционной разгрузки системы через электромагнитное управление.
Конструктивное исполнение предусматривает стыковой монтаж на присоединительную плиту с условным проходом (Ду) 20 мм, что соответствует международному стандарту ISO 6264 (типоразмер CETOP R08).
Технические характеристики и параметры
- Тип управления: Электромагнитное управление разгрузкой посредством вспомогательного пилотного клапана ВЕ6.574А.Г24.
- Режим функционирования: Нормально-нагруженный (активация режима разгрузки осуществляется при подаче электрического сигнала на катушку электромагнита).
- Номинальное давление нагнетания: 32 МПа (320 бар).
- Диапазон регулирования давления срабатывания: от 2,0 до 25,0 МПа (20 – 250 бар).
- Заводская настройка давления: 20 МПа (200 бар).
- Номинальный расход рабочей жидкости: 160 л/мин.
- Электрические характеристики: Напряжение питания катушки 24В DC, класс пылевлагозащиты IP65.
- Механизм настройки: Регулировочная рукоятка (тип Р).
Конструктивные и эксплуатационные особенности
Аппарат характеризуется высокой стабильностью гидравлических показателей при изменении вязкости рабочей среды в диапазоне 10–400 сСт. Стыковой способ монтажа минимизирует время на установку и позволяет производить сервисное обслуживание без разгерметизации основных трубопроводов. Наличие светодиодной индикации на электрическом разъеме стандарта DIN43650 обеспечивает визуальный контроль состояния цепи управления в режиме реального времени.
Расшифровка маркировки (структура обозначения)
- МКПВ: Предохранительный гидроклапан непрямого действия.
- 20: Условный проход (Ду), мм.
- 3: Номинальное давление (32 МПа).
- С: Стыковой способ монтажа.
- 4: Электромагнитное управление разгрузкой, нормально-нагруженный тип.
- Р: Тип регулировочного устройства (рукоятка).
- 2: Диапазон давления настройки (до 20 МПа).
- 24: Напряжение питания электромагнитного привода (24В постоянного тока).
