Техническое описание гидроклапана МКПВ-20/3С4Р3.110

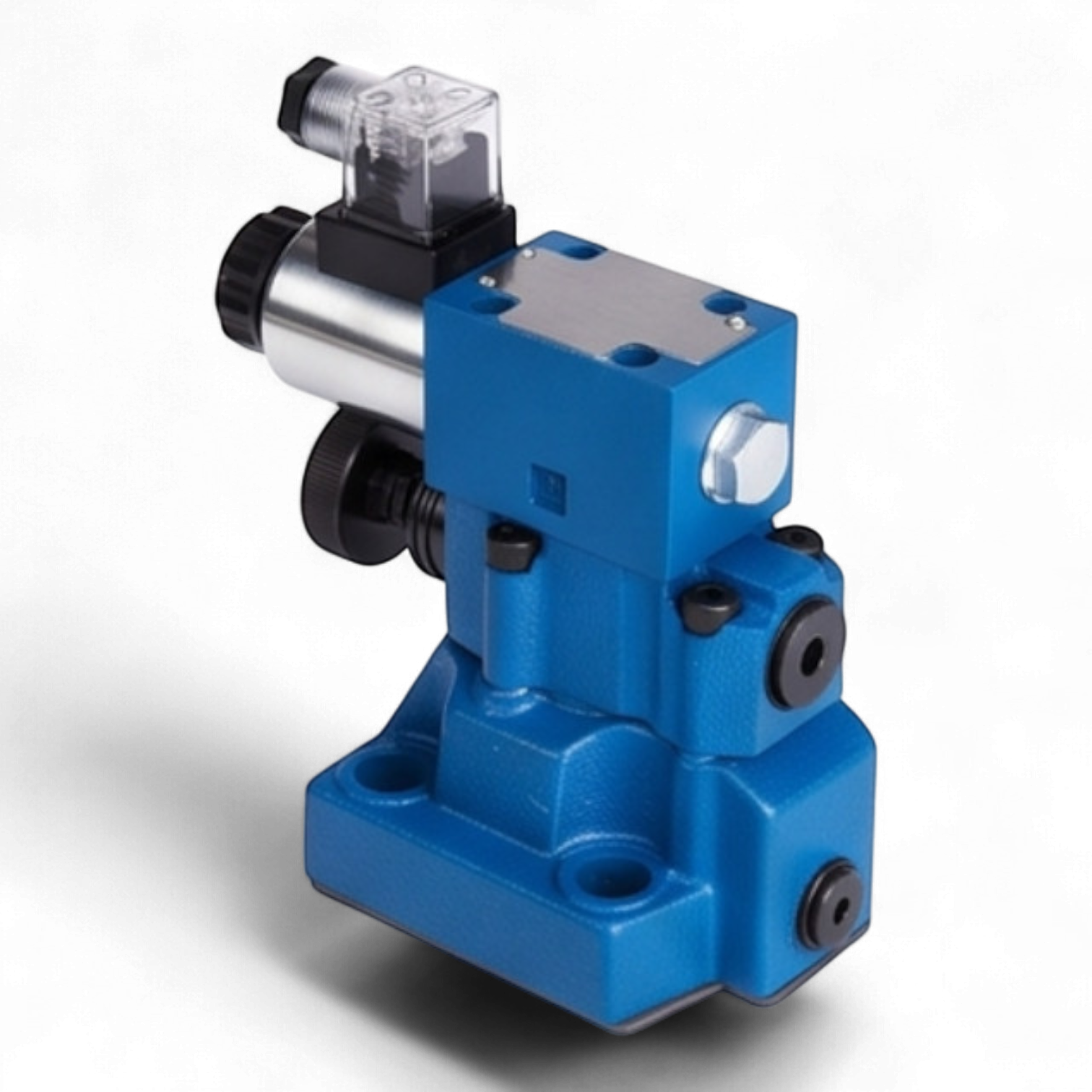

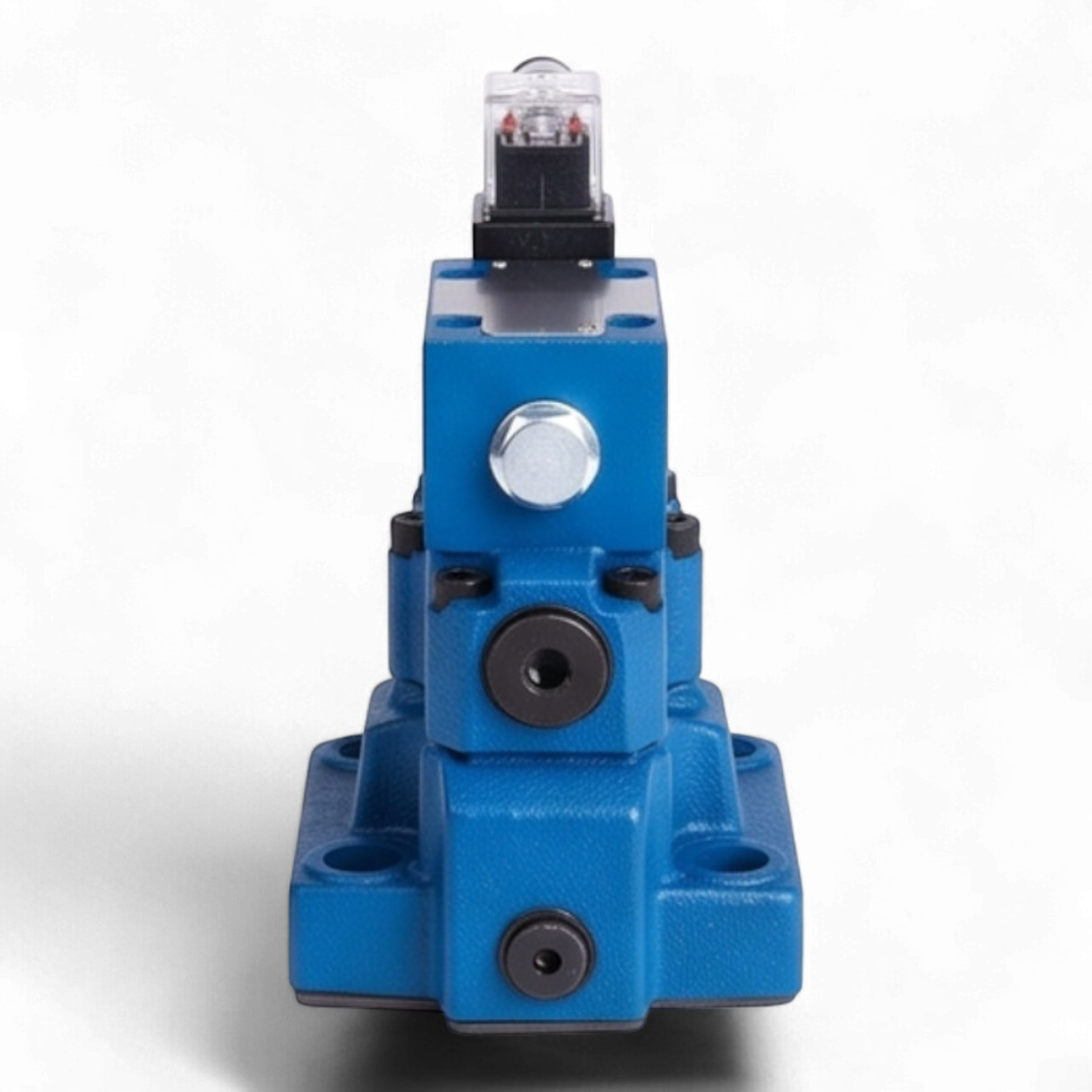

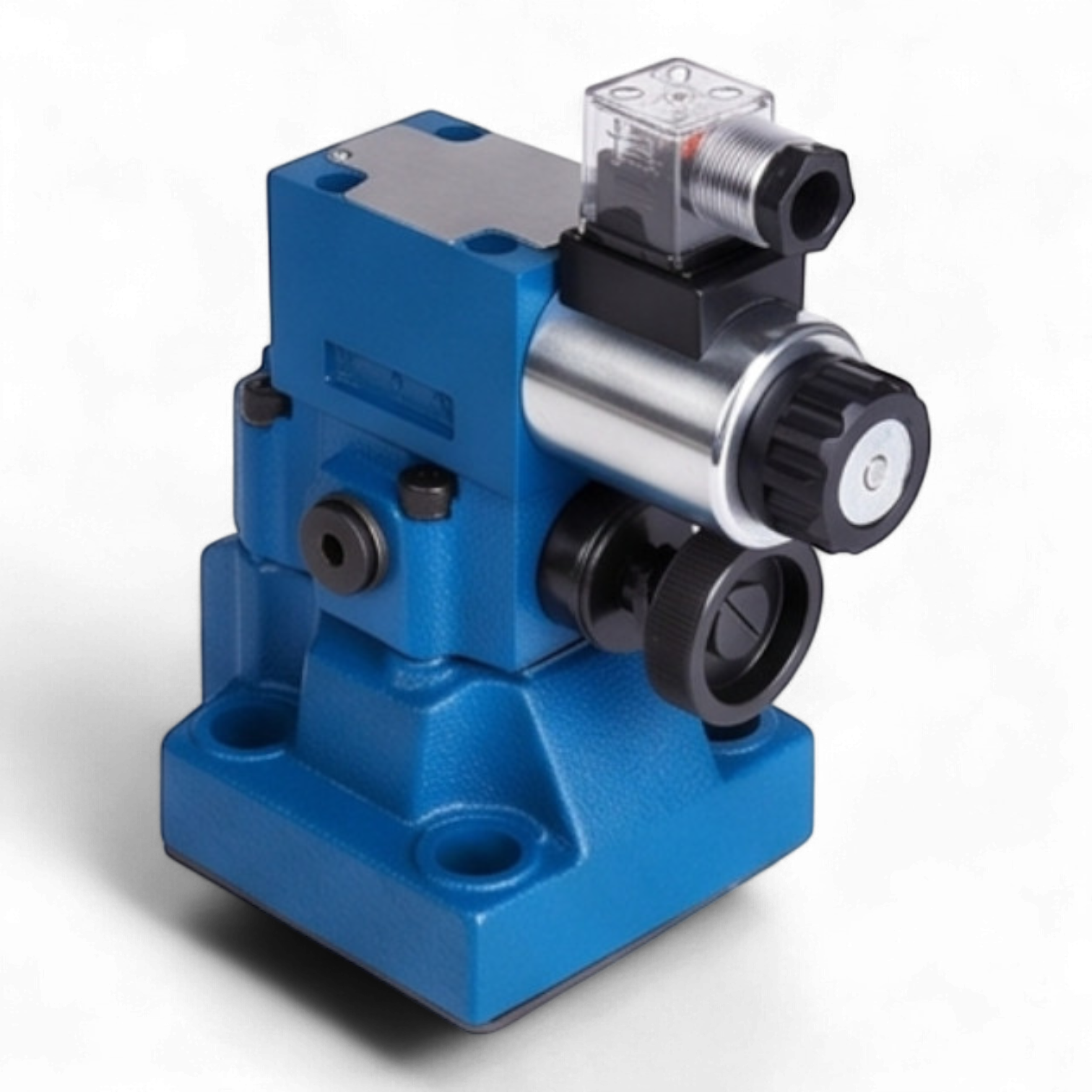

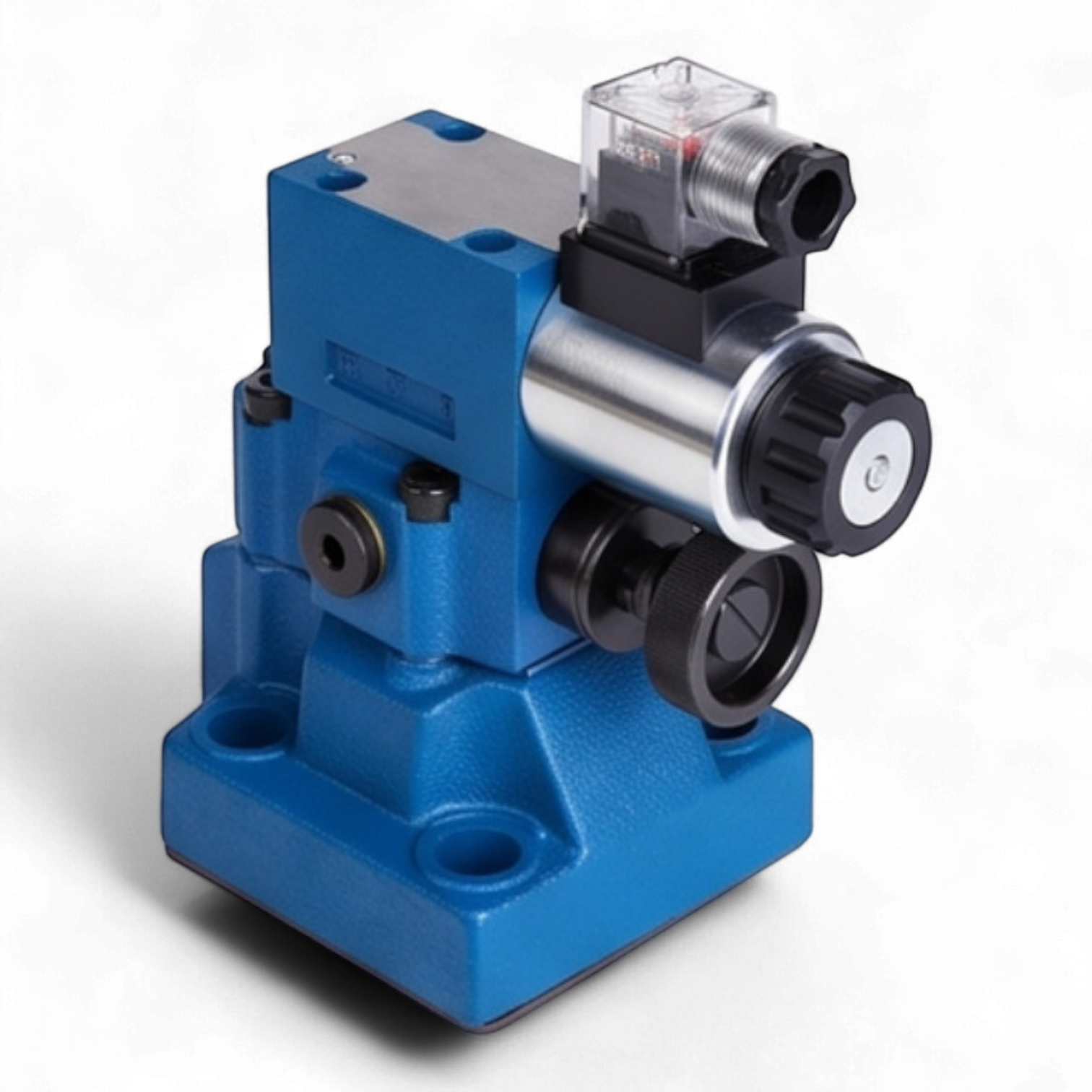

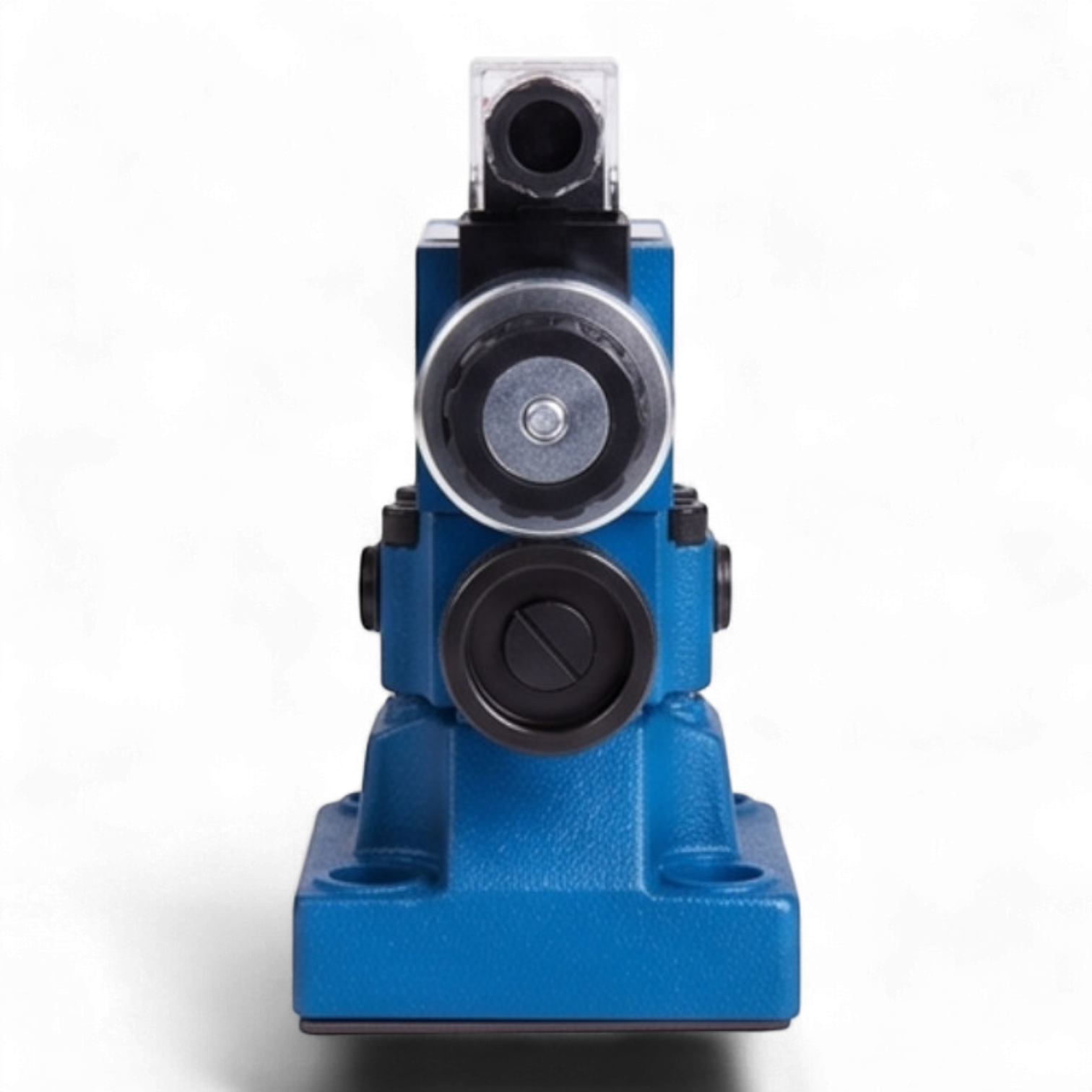

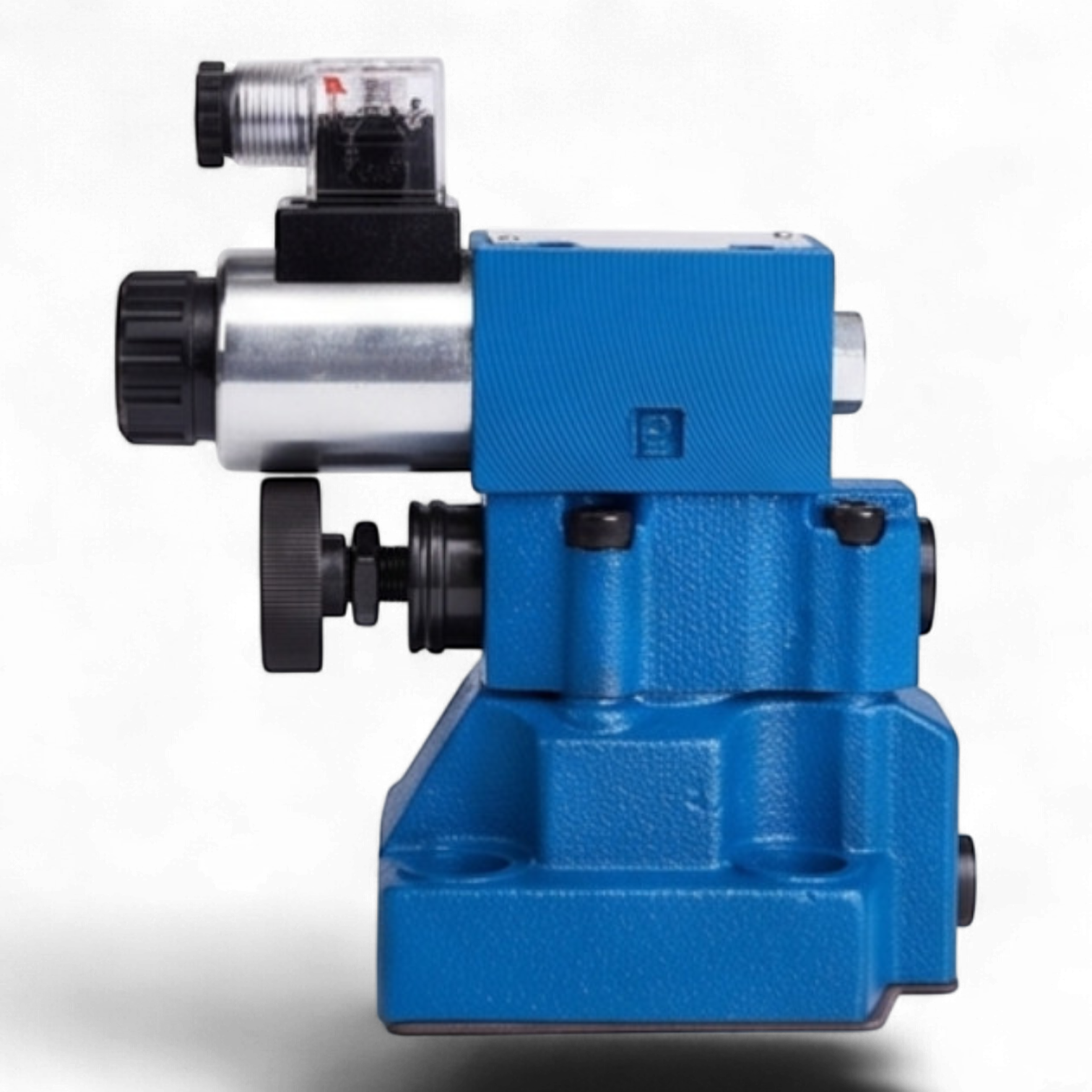

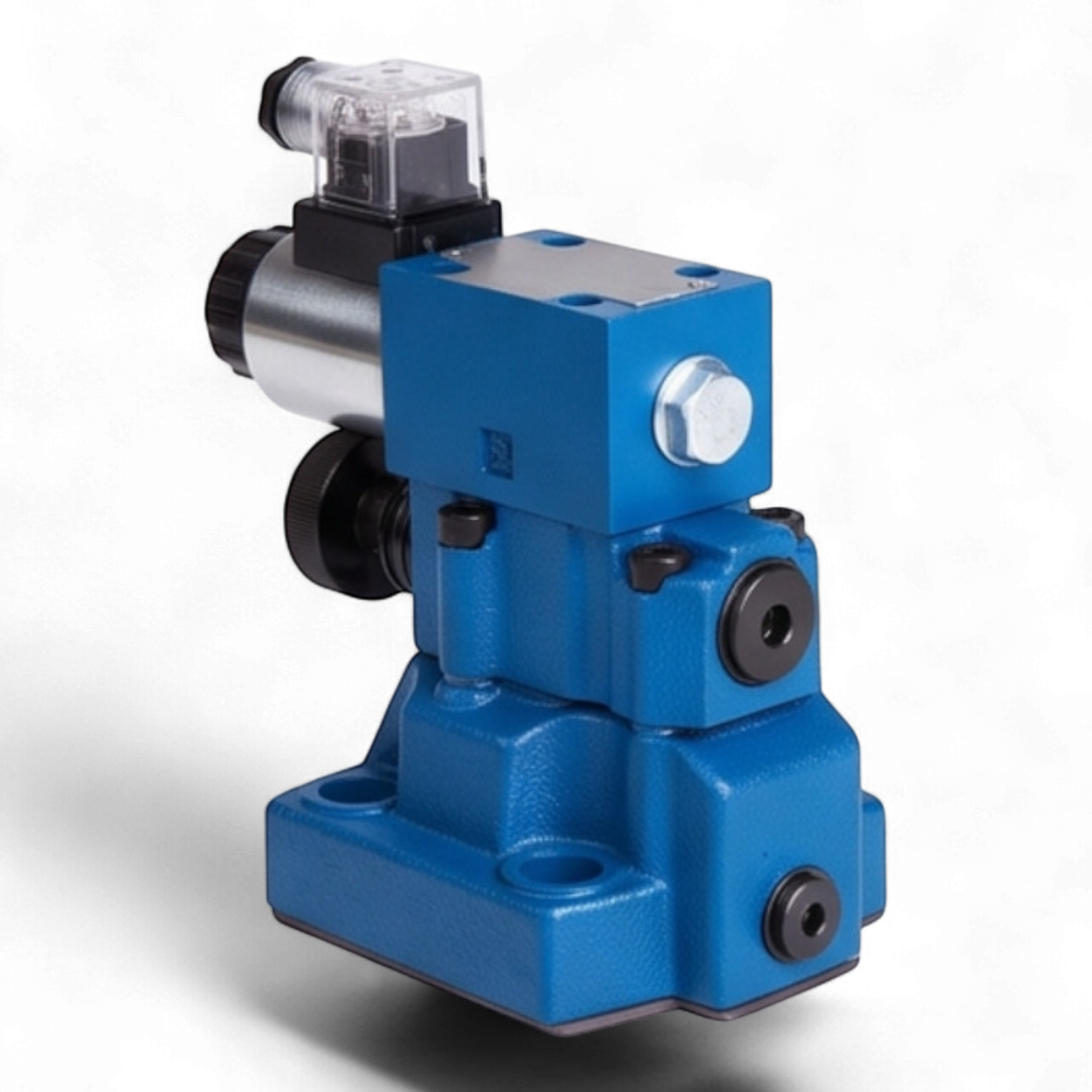

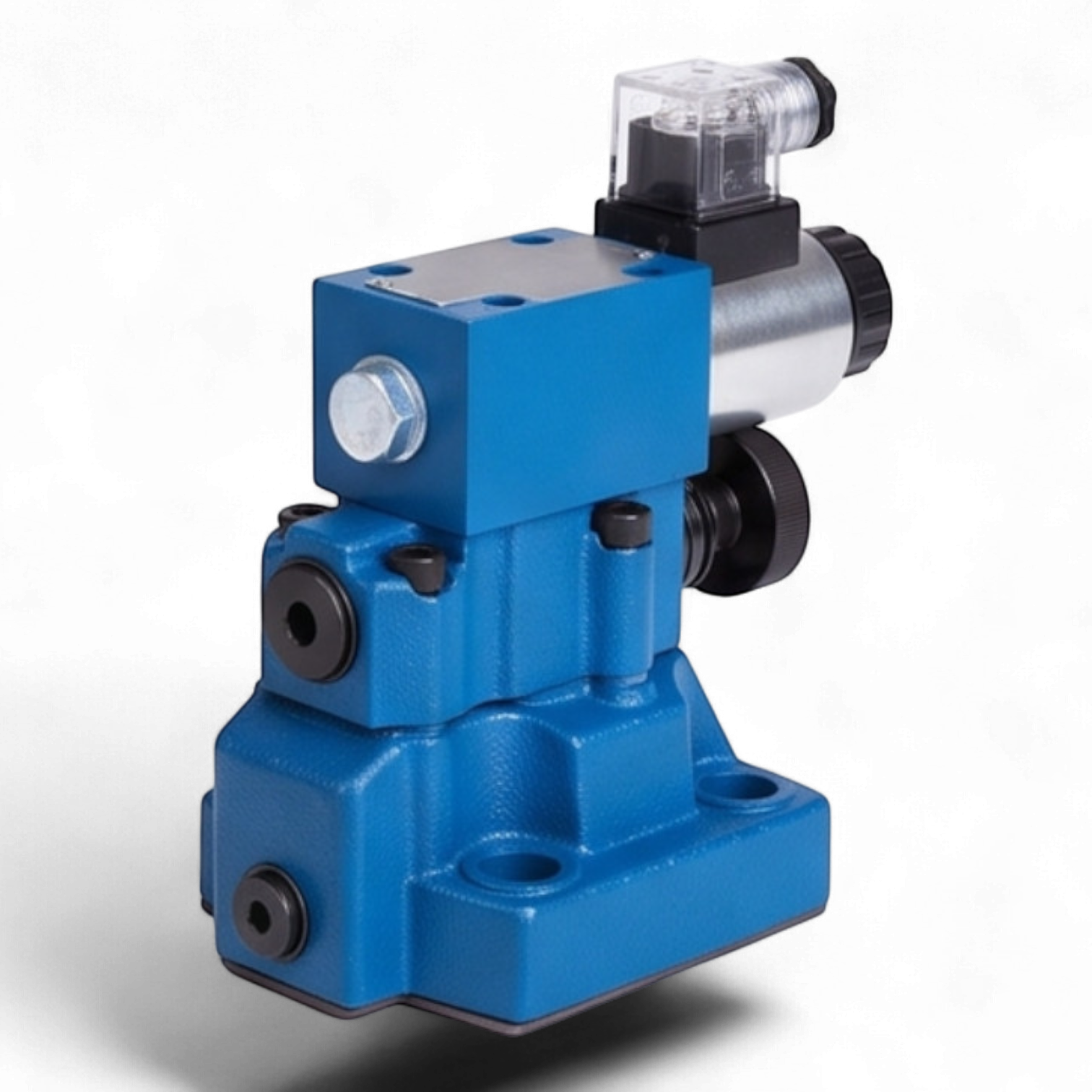

Гидроклапан предохранительный МКПВ-20/3С4Р3.110 представляет собой гидравлический аппарат непрямого действия, предназначенный для прецизионного поддержания установленного давления в гидросистемах промышленного оборудования и мобильной техники. Устройство обеспечивает защиту гидравлического контура от превышения давления сверх установленного лимита и реализует функцию дистанционной разгрузки системы посредством электромагнитного управления.
Технические характеристики
- Условный проход (Ду): 20 мм
- Тип монтажа: Стыковой (соответствие стандартам ISO 6264, CETOP R08)
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар)
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип управления разгрузкой: Электромагнитное пилотное (базовый пилот ВЕ6.574А.В110)
- Режим функционирования: Нормально-нагруженный (разгрузка гидросистемы инициируется подачей напряжения на электромагнит)
- Параметры электропитания: Переменный ток (AC) 110В / 50Гц
- Класс защиты корпуса: IP65
- Климатическое исполнение: УХЛ4
Конструктивные и эксплуатационные особенности
Клапан интегрирует в себе основной каскад и пилотный каскад управления. Настройка порога срабатывания осуществляется при помощи ручного регулировочного механизма (рукоятки). Стыковое исполнение корпуса минимизирует риск утечек и упрощает регламентные работы, позволяя проводить обслуживание без демонтажа основных трубопроводов. Электрическая коммутация выполнена на базе разъема DIN 43650 A, оснащенного светодиодным индикатором для визуального контроля состояния соленоида.
Расшифровка условного обозначения
МКПВ — Микроклапан предохранительный; 20 — Условный проход (мм); 3 — Номинальное давление (32 МПа); С — Стыковой монтаж; 4 — Электромагнитное управление разгрузкой (нормально-нагруженный); Р — Регулировочное устройство (рукоятка); 3 — Давление настройки (до 32 МПа); 110 — Напряжение питания катушки (~110В).
