Техническое описание гидроклапана МКПВ-20/3С4Р3.24
Гидроклапан предохранительный МКПВ-20/3С4Р3.24 непрямого действия (двухкаскадный) предназначен для поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильной техники. Устройство обеспечивает защиту гидросистемы от превышения пиковых значений давления и реализует функцию дистанционной разгрузки. Конструктивное исполнение предполагает стыковой монтаж на присоединительную плиту в соответствии со стандартом ISO 6264 (типоразмер CETOP R08).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар)
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип управления разгрузкой: электромагнитное (посредством пилотного клапана ВЕ6.574А.Г24)
- Напряжение питания электромагнита: 24 В постоянного тока (DC)
- Логика разгрузки: нормально-нагруженный (разгрузка гидросистемы активируется при подаче управляющего сигнала на соленоид)
- Регулировочный орган: вращающаяся рукоятка
- Класс защиты электрооборудования: IP65
- Кинематическая вязкость рабочей среды: 10–400 сСт
Конструктивные и эксплуатационные особенности

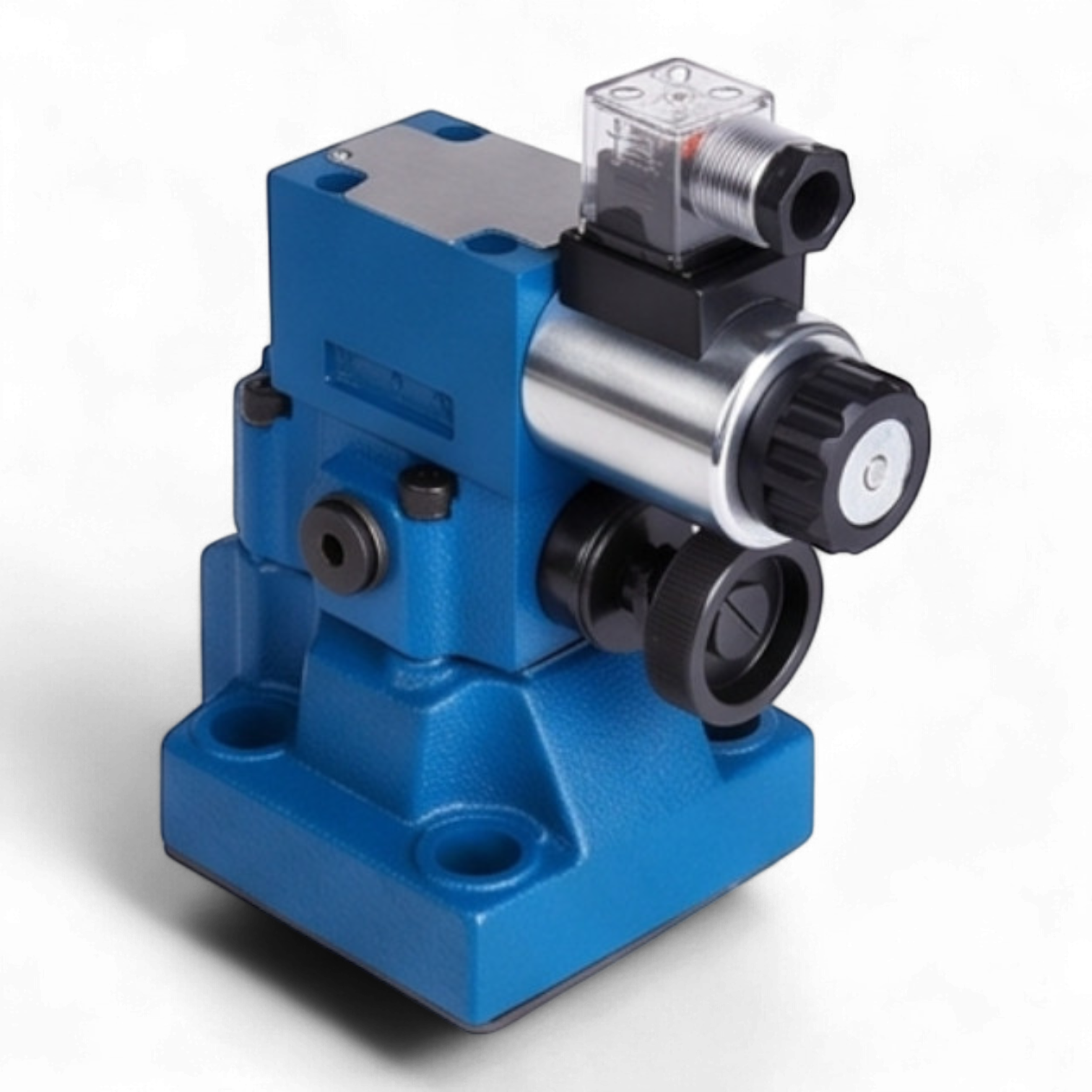

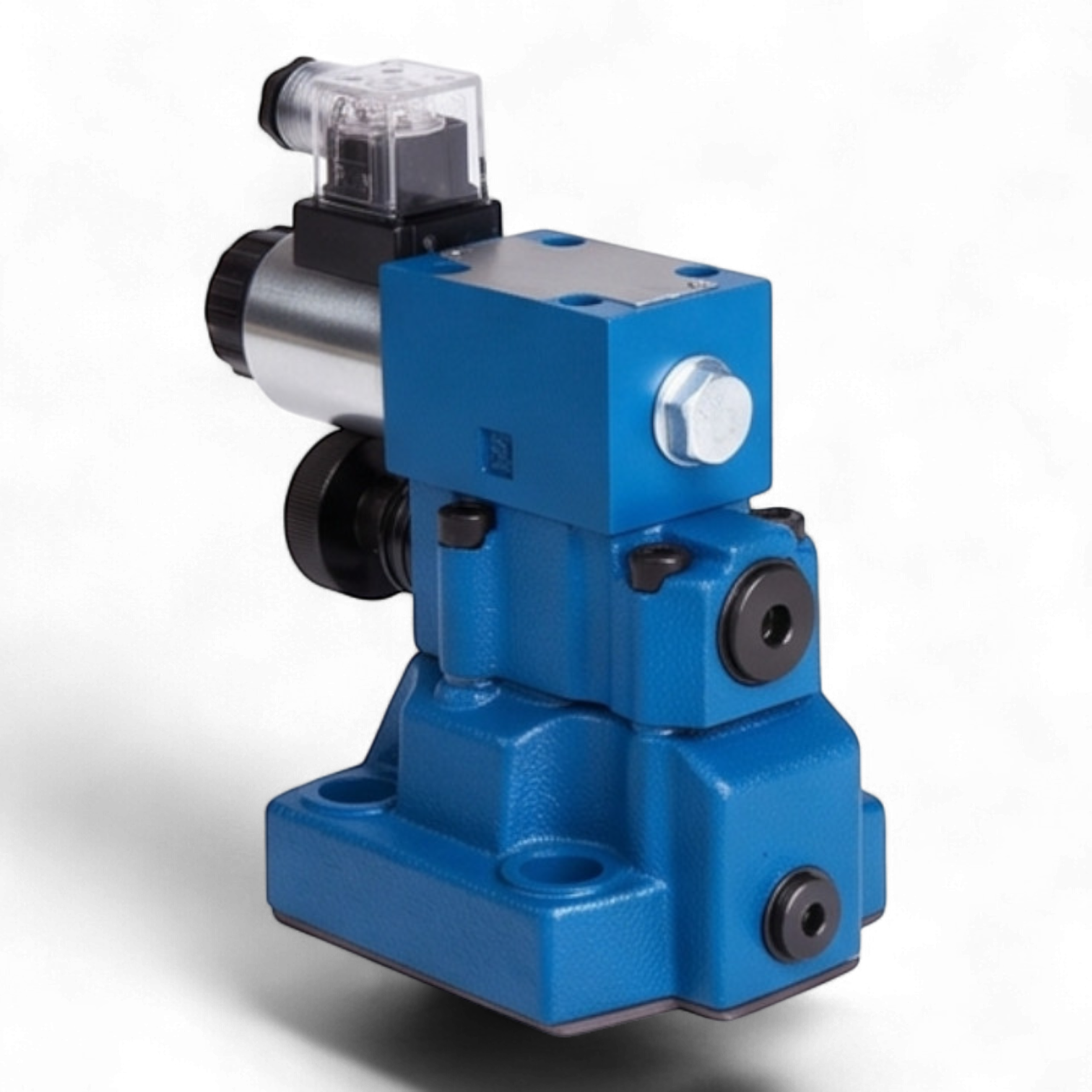

Аппарат состоит из основного каскада и вспомогательного управляющего клапана. Стыковой способ монтажа минимизирует количество резьбовых соединений, обеспечивая высокую герметичность системы и упрощая проведение регламентных работ без демонтажа гидравлических линий. Электрический разъем стандарта DIN43650 A оснащен светодиодным индикатором для визуального мониторинга состояния электромагнитной катушки.
