Техническое описание гидроклапана МКПВ-32/3С2Р1

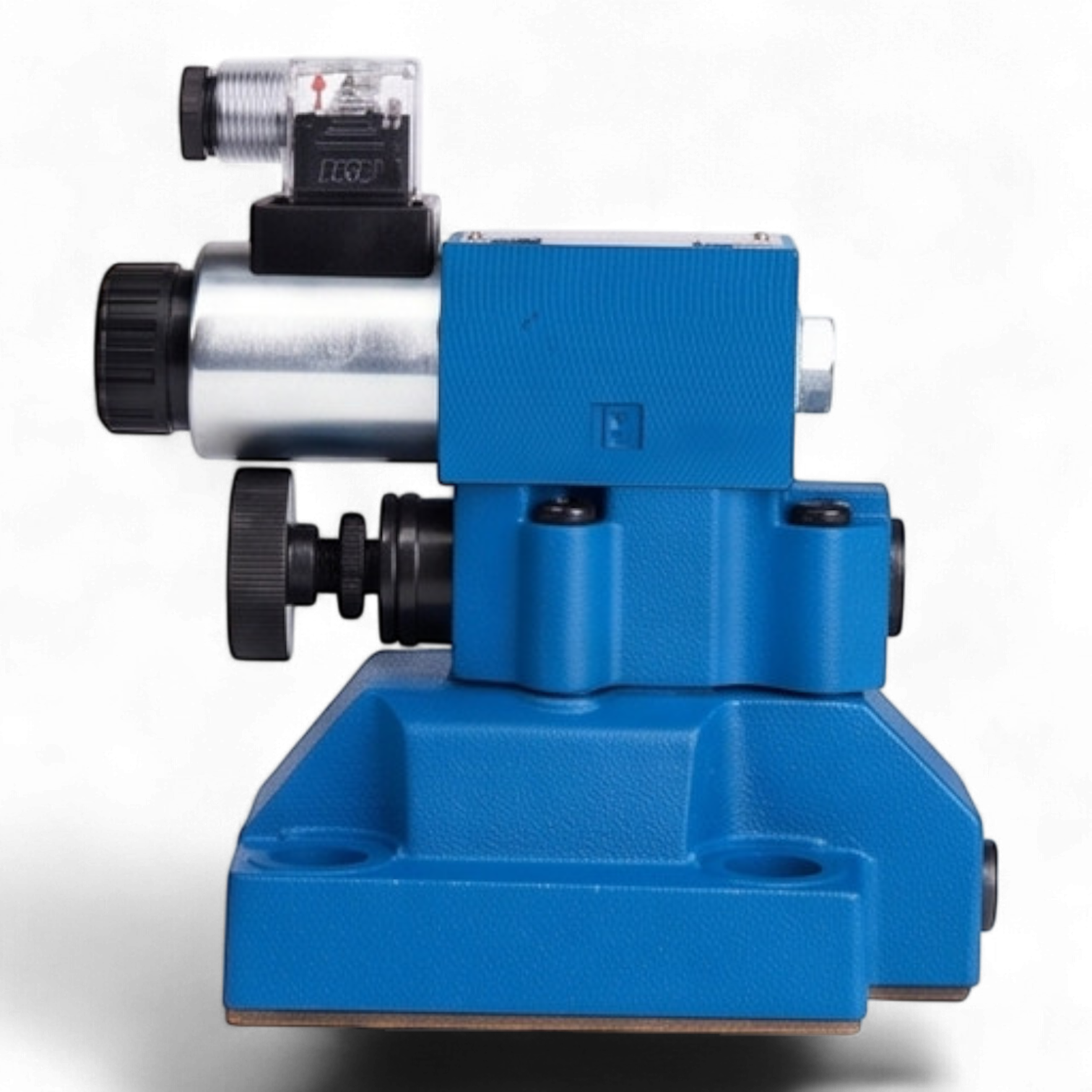

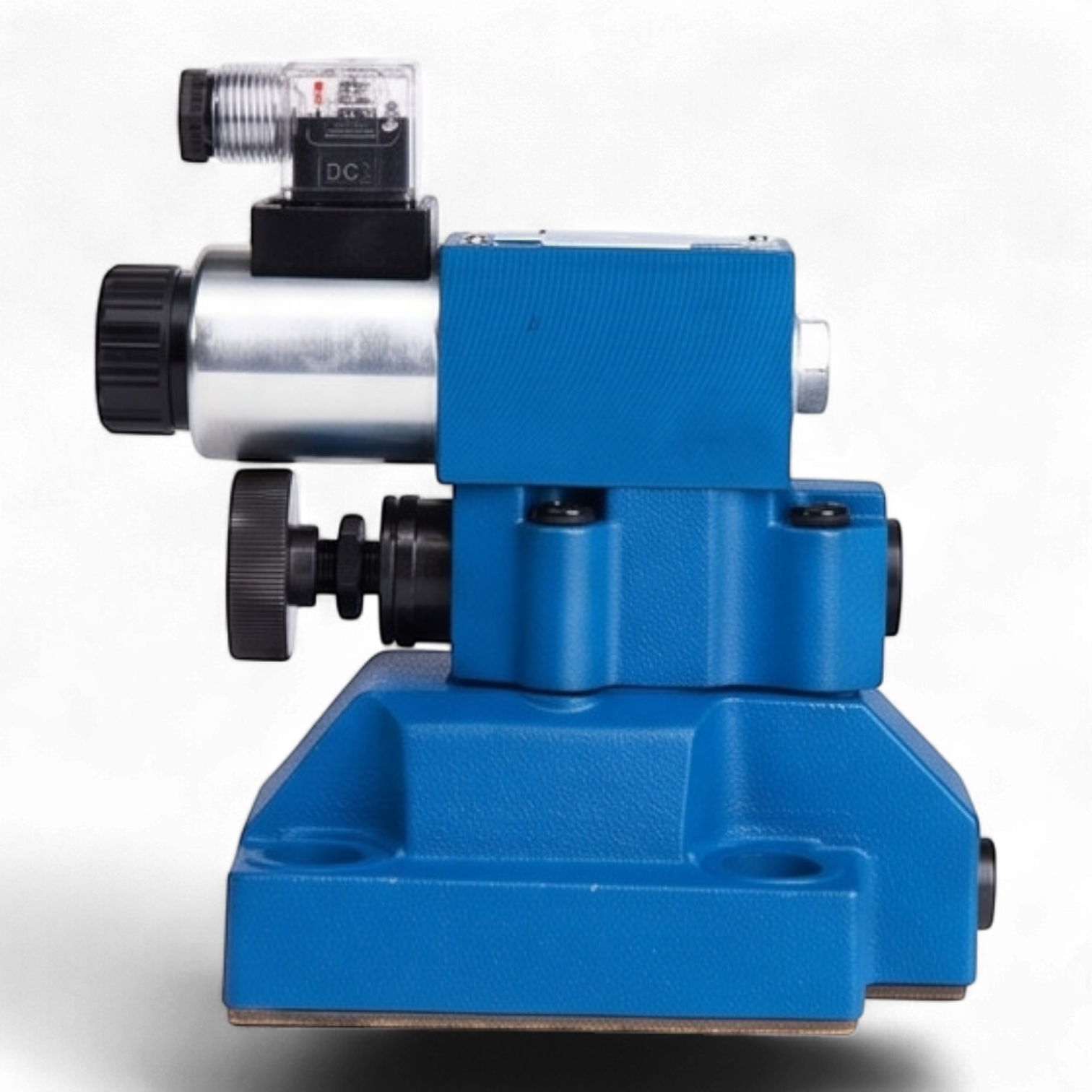

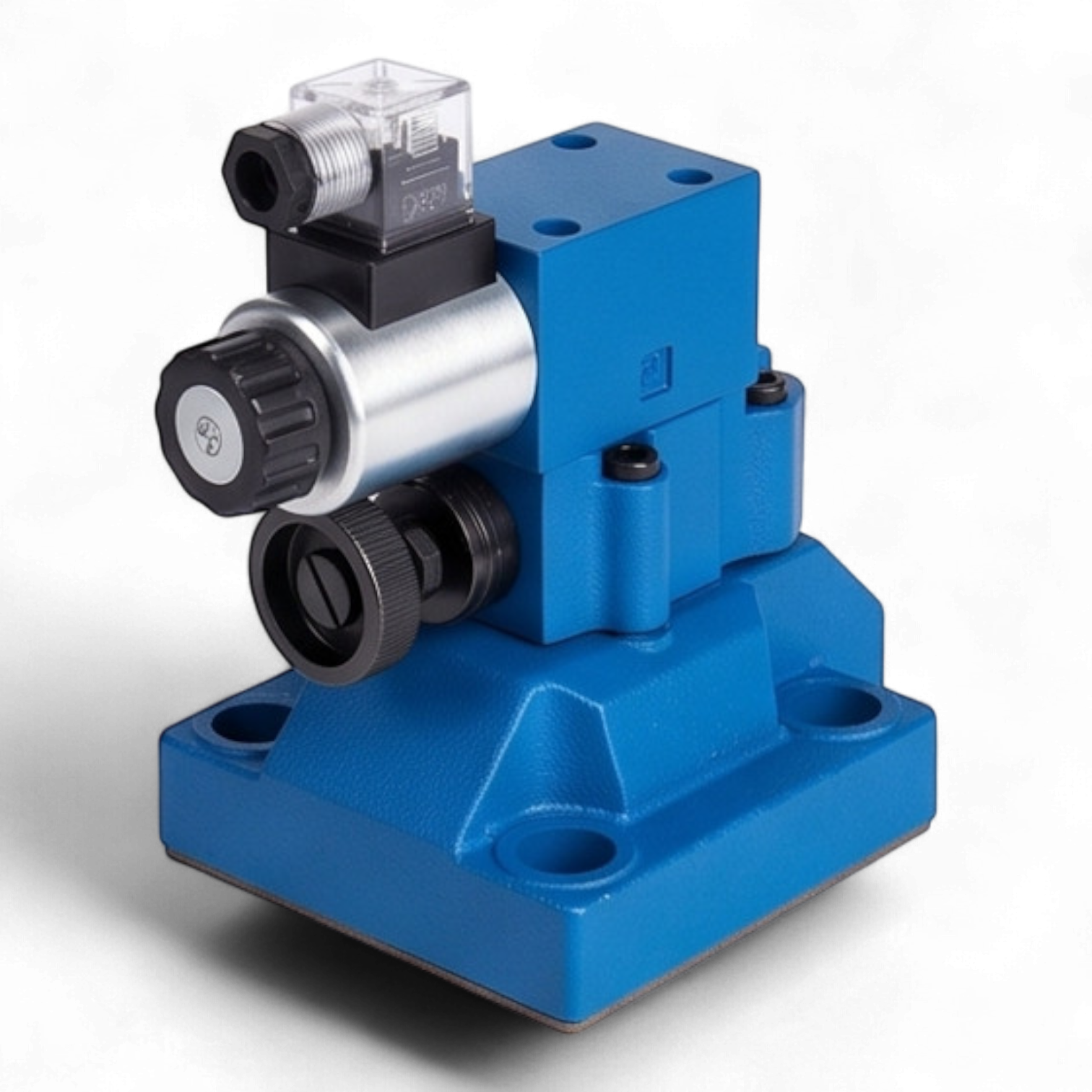

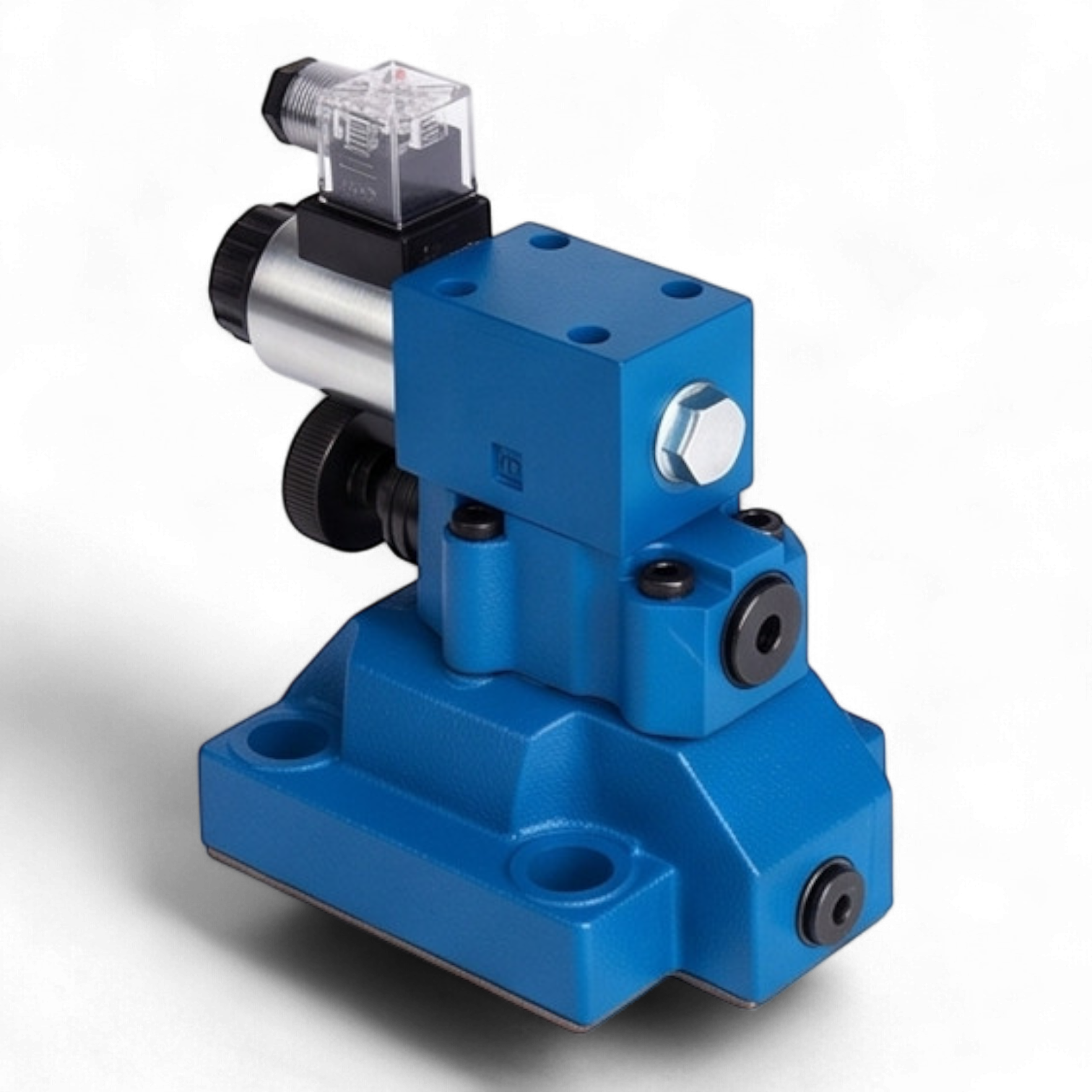

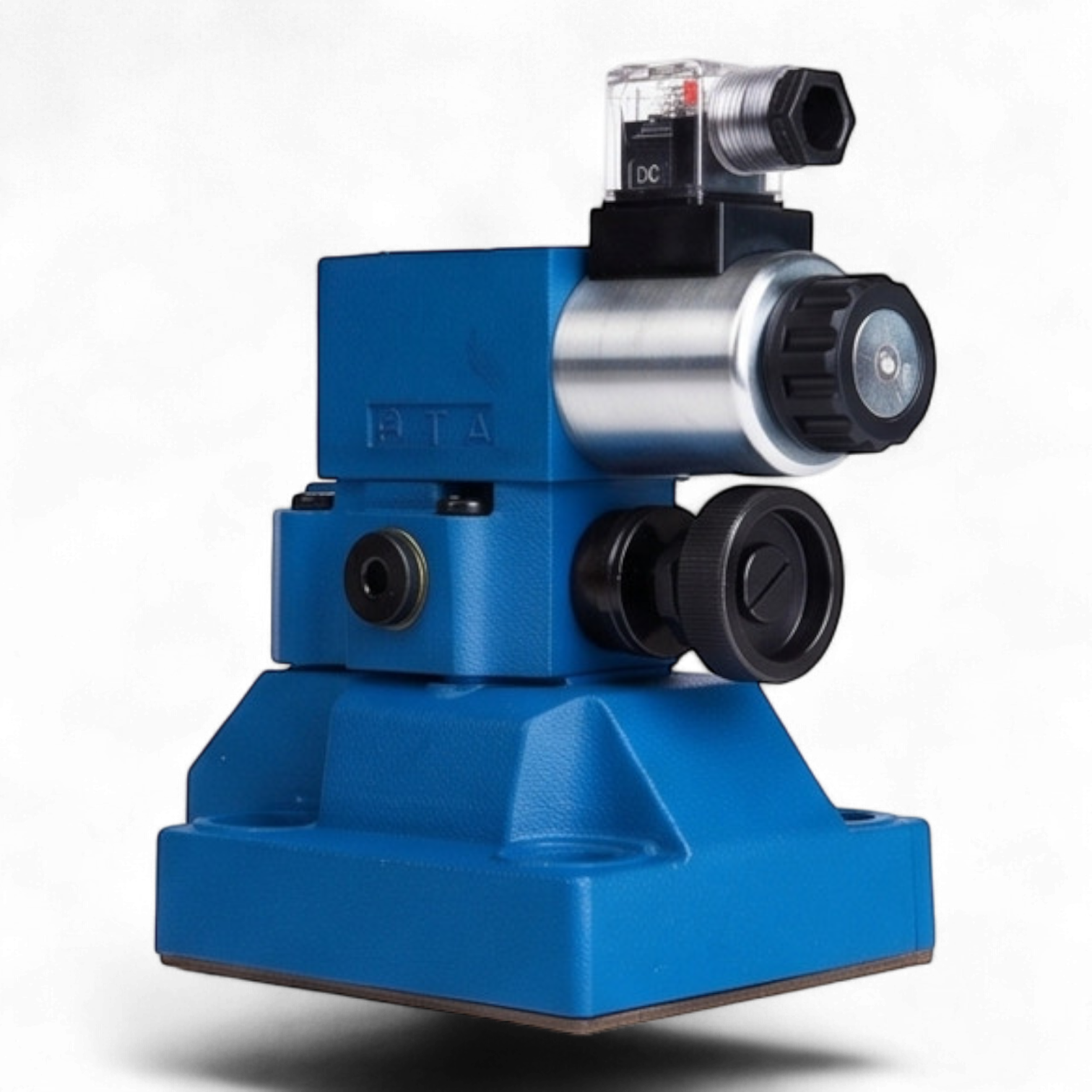

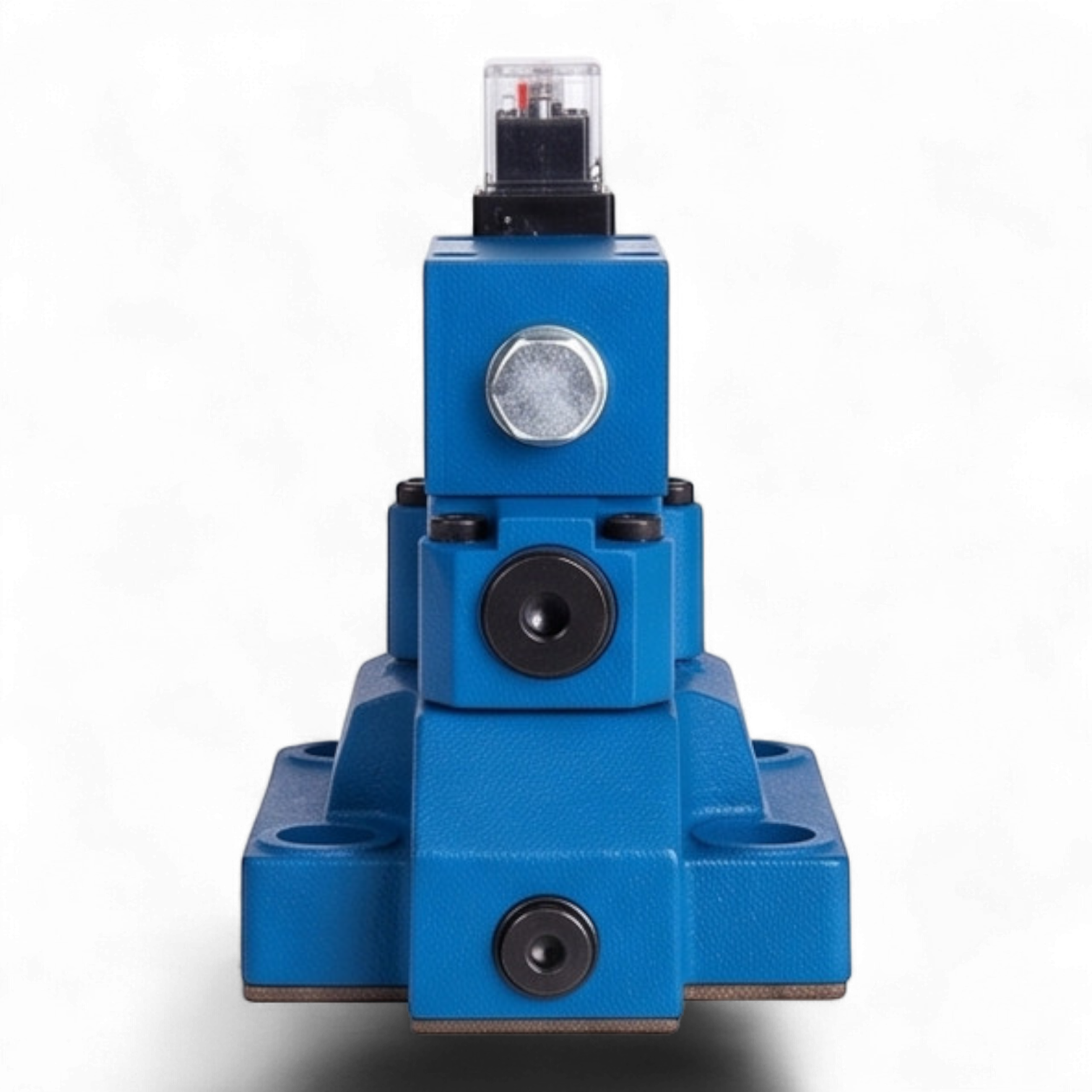

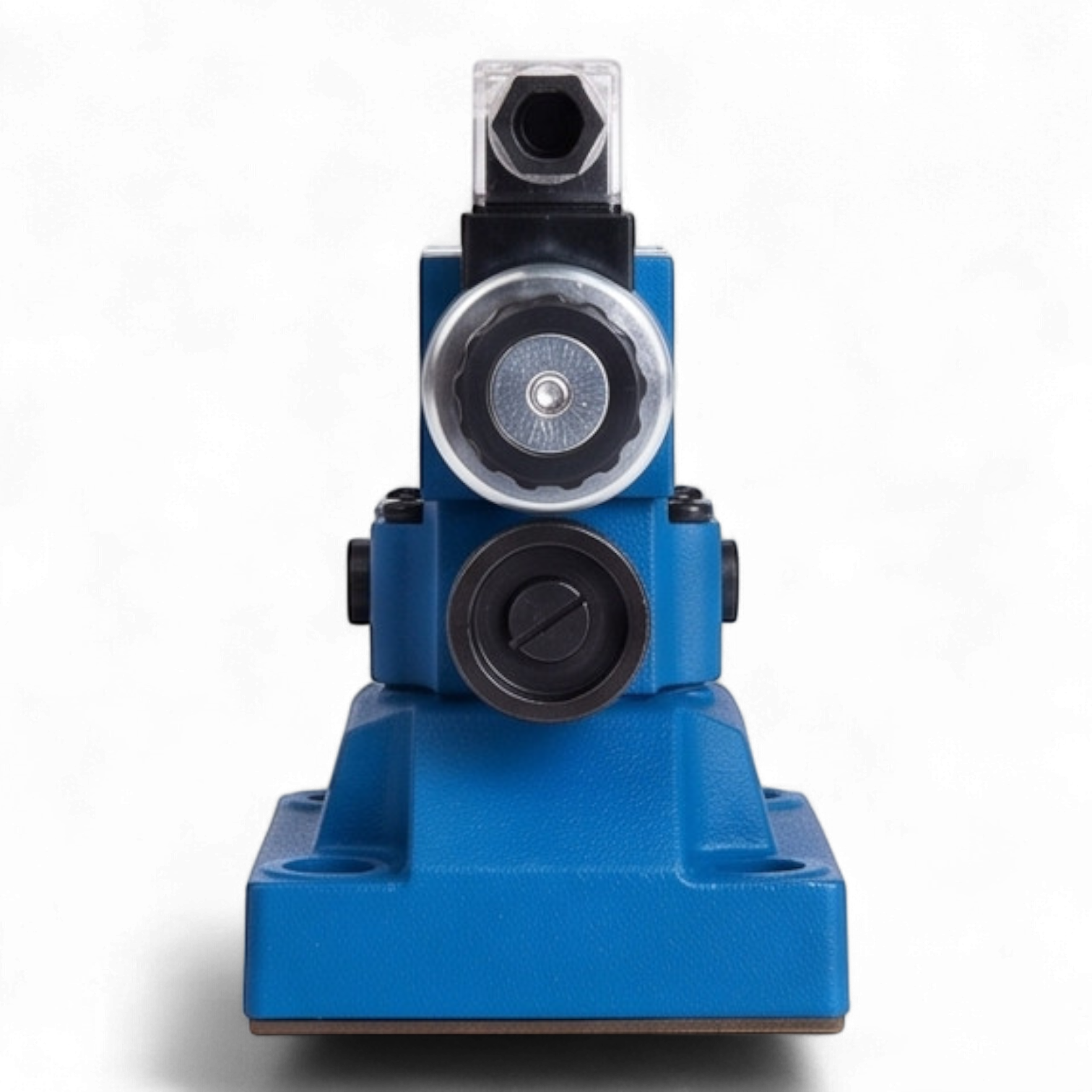

Предохранительный гидроклапан непрямого действия МКПВ-32/3С2Р1 предназначен для поддержания заданного уровня давления в гидравлических контурах, защиты исполнительных механизмов от превышения номинальных параметров и обеспечения дистанционной гидравлической разгрузки системы. Данное устройство является нормально-разгруженным клапаном со стыковым типом монтажа, соответствующим международному стандарту ISO 6264.
Основные технические характеристики
- Условный проход (Ду): 32 мм
- Номинальный расход рабочей жидкости: 320 л/мин
- Диапазон регулирования давления: 0,5 – 12,5 МПа (5 – 125 бар)
- Номинальное давление настройки: 10 МПа (100 бар)
- Тип управления разгрузкой: Дистанционное гидравлическое
- Регулировочный орган: Рукоятка
- Класс защиты: IP65
- Кинематическая вязкость рабочей жидкости: 10 – 400 сСт
Конструктивные особенности и монтаж
Гидроклапан выполнен по двухкаскадной схеме, включающей основной золотниковый каскад и вспомогательный клапан управления. Стыковой тип монтажа на присоединительную плиту обеспечивает высокую герметичность соединений и минимизацию гидравлических потерь. Конструкция предусматривает возможность интеграции в системы со сложным циклом работы, где требуется удаленное управление разгрузкой насосного агрегата.
Расшифровка маркировки МКПВ-32/3С2Р1
- МКПВ: Гидроклапан предохранительный взрывной (непрямого действия).
- 32: Условный проход 32 мм.
- 3: Номинальное давление 32 МПа.
- С: Стыковой способ монтажа.
- 2: Дистанционное гидравлическое управление разгрузкой.
- Р: Регулировка давления осуществляется рукояткой.
- 1: Диапазон настройки давления до 10 МПа.
Изделие адаптировано для эксплуатации в тяжелых промышленных условиях в составе стационарных гидравлических установок и мобильной техники.
