Техническое описание гидроклапана МКПВ-32/3С3Р1.110
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р1.110 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах, защиты исполнительных механизмов от избыточных нагрузок и реализации функции дистанционной разгрузки гидросистемы.
Основные технические параметры:
- Тип монтажа: Стыковой, в соответствии со стандартом ISO 6264 (типоразмер CETOP R10).
- Условный проход (DN): 32 мм.
- Номинальный расход: 320 л/мин.
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар).
- Номинальное давление настройки: 10 МПа (100 бар).
- Максимальное рабочее давление (Pmax): 32 МПа (320 бар).
- Режим разгрузки: Электромагнитное управление, нормально-разгруженное исполнение (разгрузка при обесточенном соленоиде).
- Параметры пилотного каскада: Гидрораспределитель ВЕ6.574А, напряжение питания электромагнита ~110В/50Гц.
- Орган настройки: Вращающаяся рукоятка (индекс Р).
Конструктивные особенности и эксплуатация:

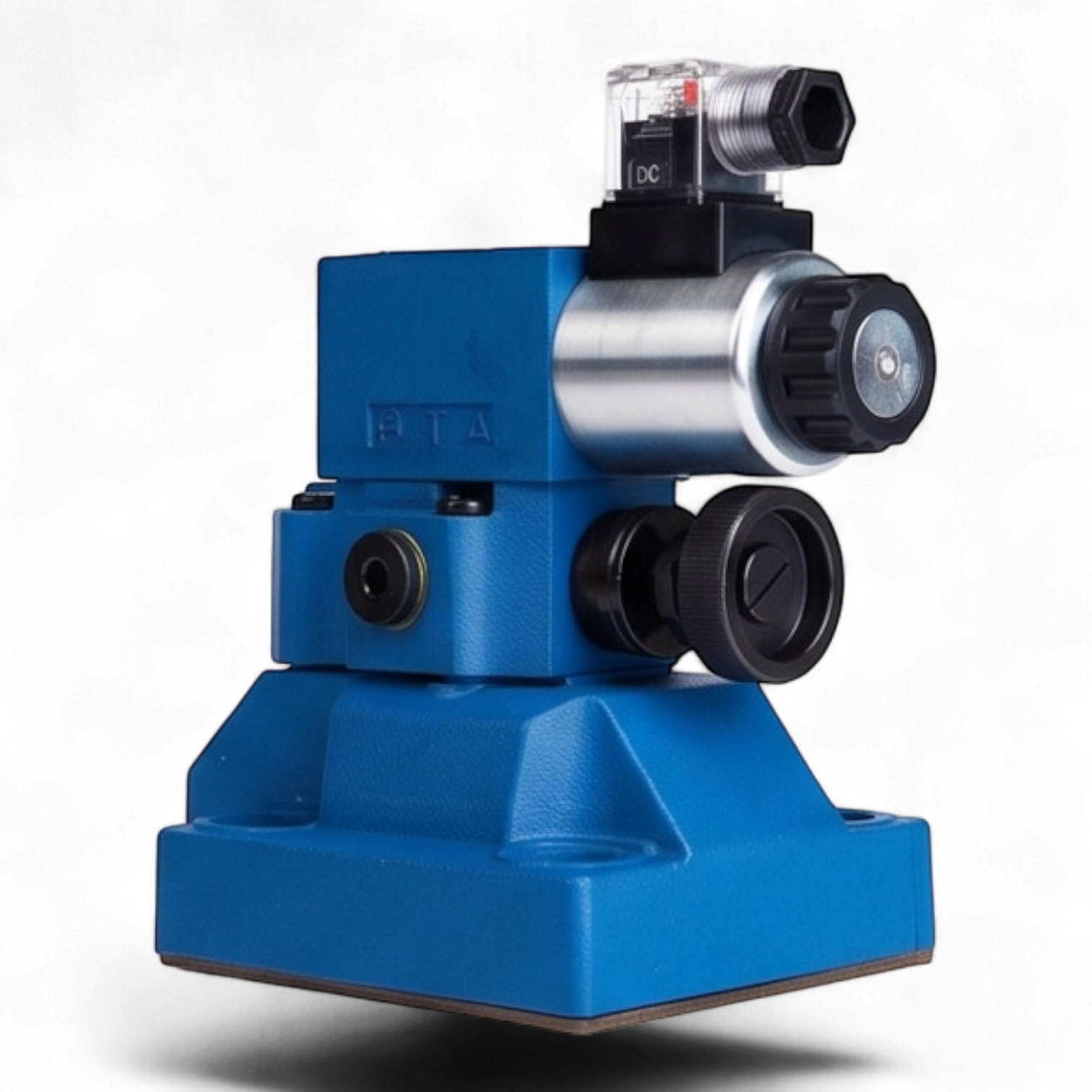

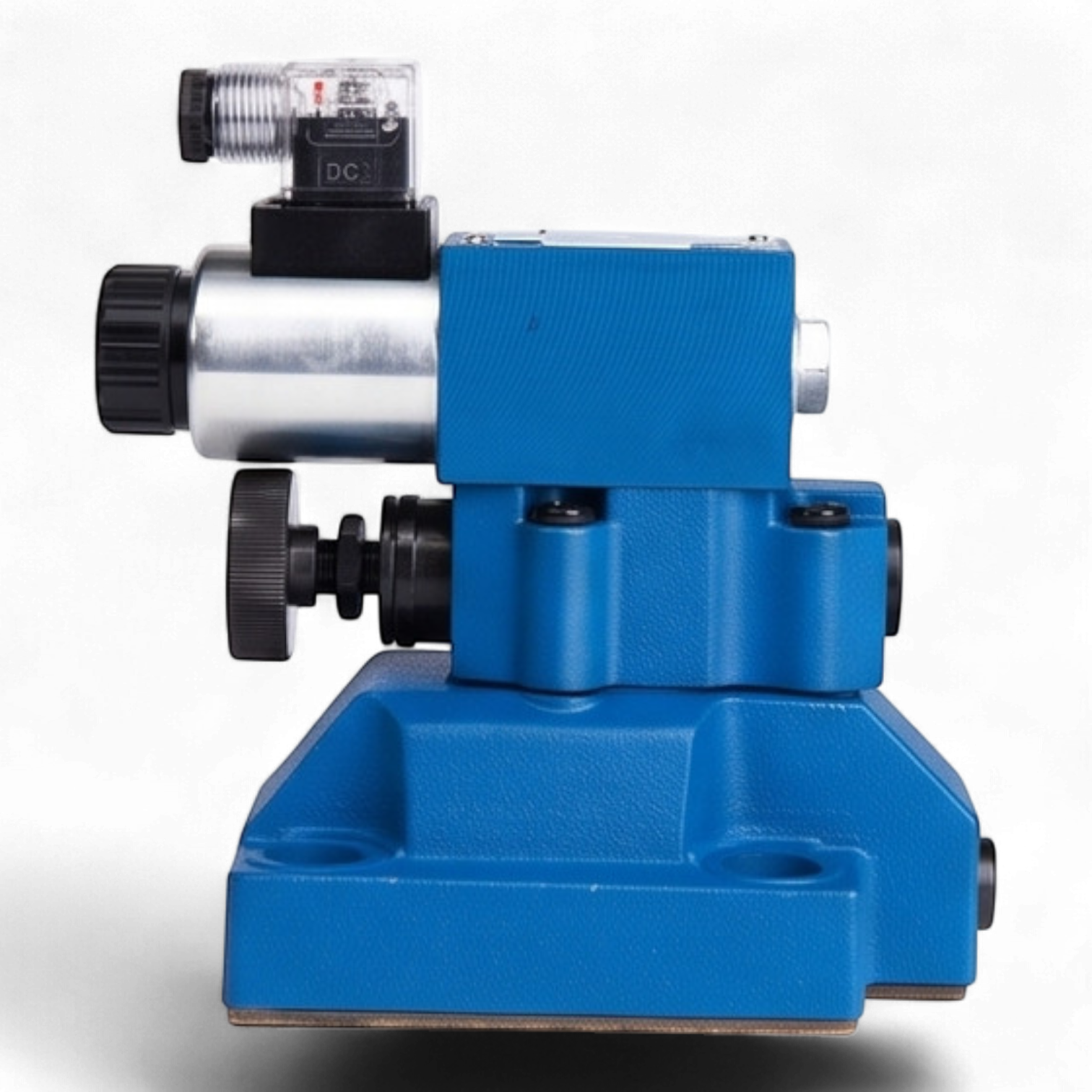

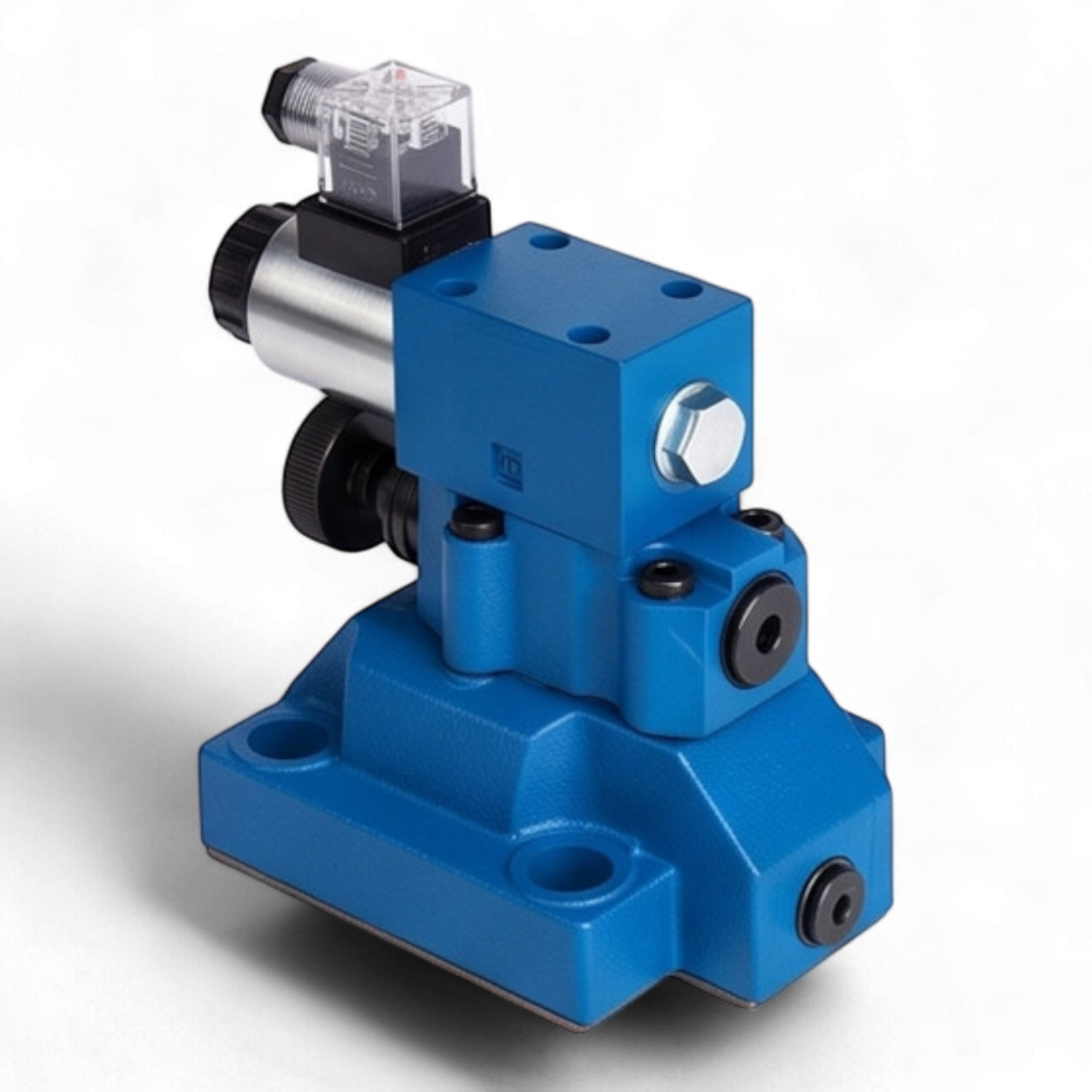

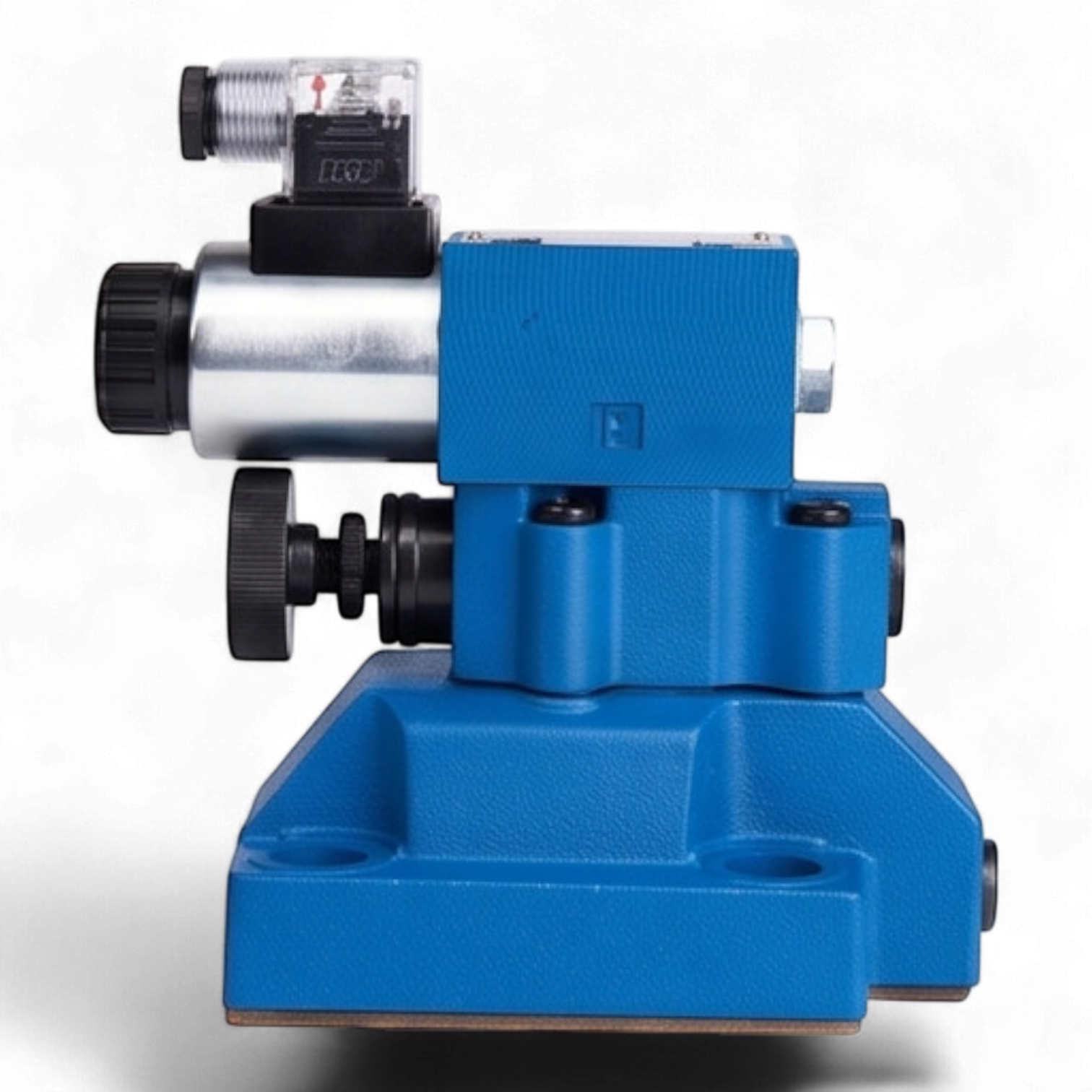

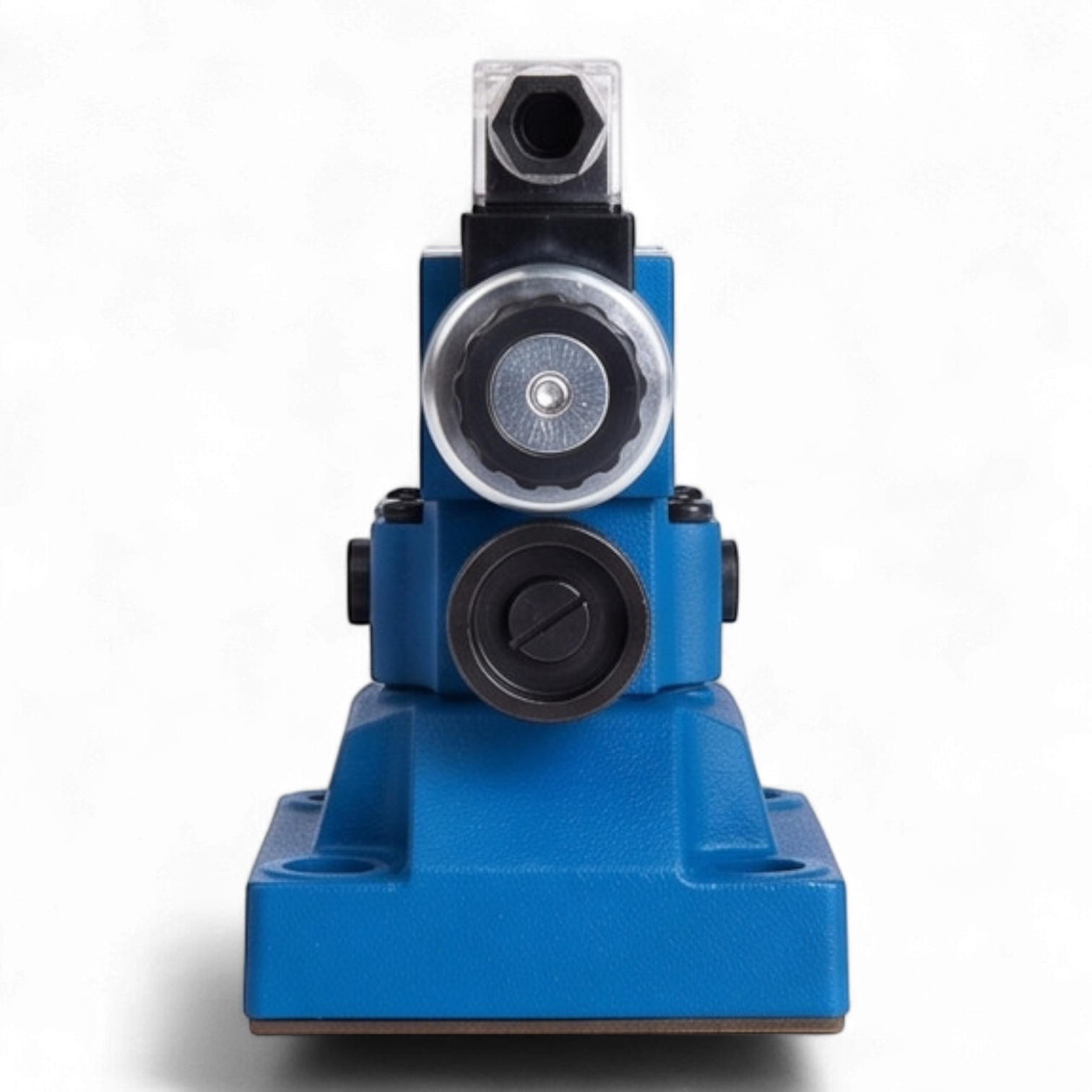

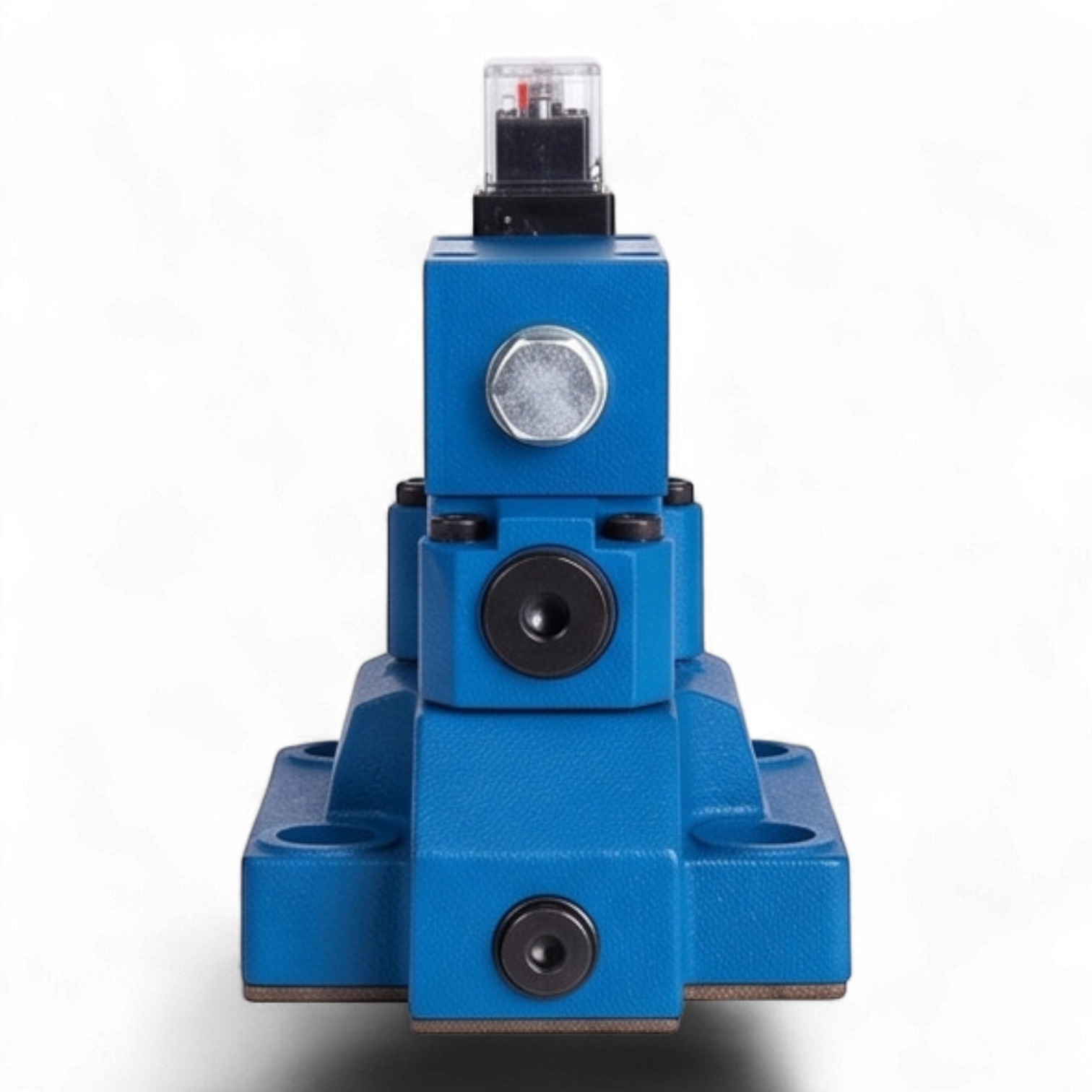

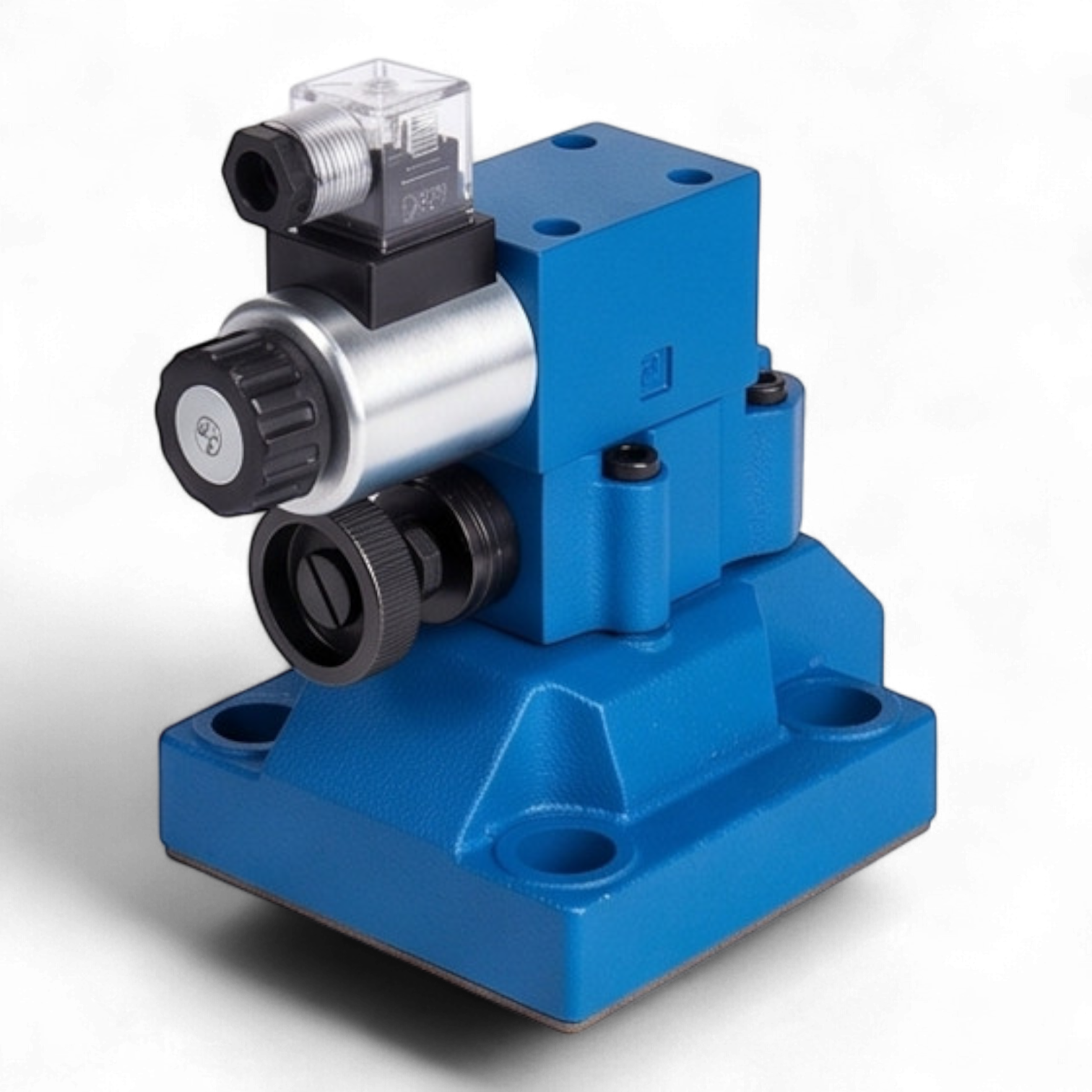

Аппарат состоит из основного каскада и пилотного клапана управления. Стыковое исполнение минимизирует количество резьбовых соединений, обеспечивая высокую герметичность и упрощая сервисные операции. В данной модификации реализована логика «нормально-разгруженного» состояния: при отсутствии управляющего сигнала на катушке электромагнита основной поток рабочей жидкости направляется в линию слива под минимальным давлением.
Устройство обладает степенью защиты IP65 и комплектуется электрическим соединителем стандарта DIN43650 A со встроенным светодиодным индикатором. Допустимый диапазон кинематической вязкости рабочей среды составляет 10–400 сСт.
Спецификация маркировки МКПВ-32/3С3Р1.110:
- МКПВ: Гидроклапан предохранительный непрямого действия.
- 32: Номинальный диаметр прохода 32 мм.
- 3: Номинальное давление 32 МПа.
- С: Стыковой способ присоединения.
- 3: Электромагнитная разгрузка (нормально-разгруженный).
- Р: Регулировочный элемент — рукоятка.
- 1: Диапазон настройки давления до 10 МПа.
- 110: Параметры электропитания соленоида ~110В AC.
