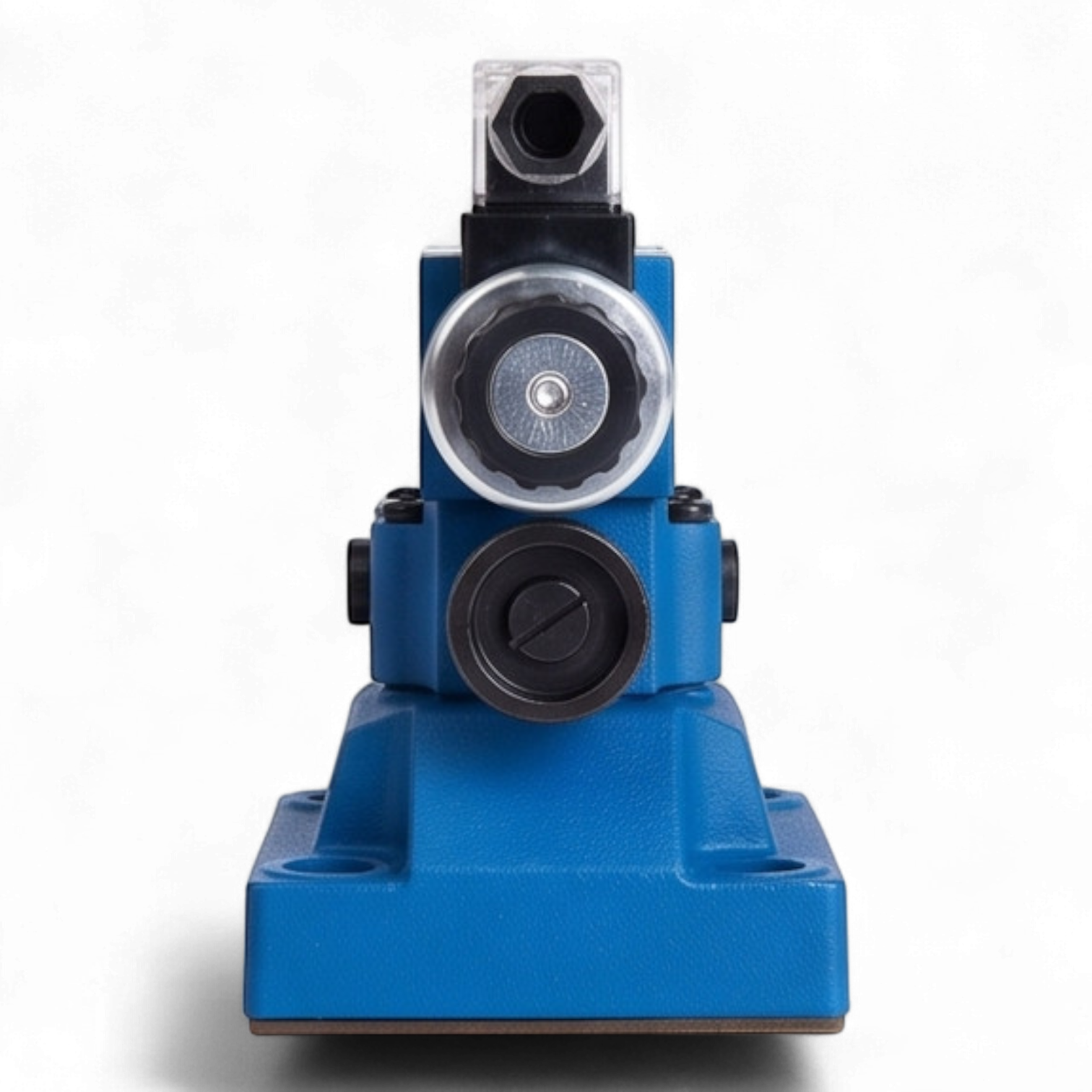

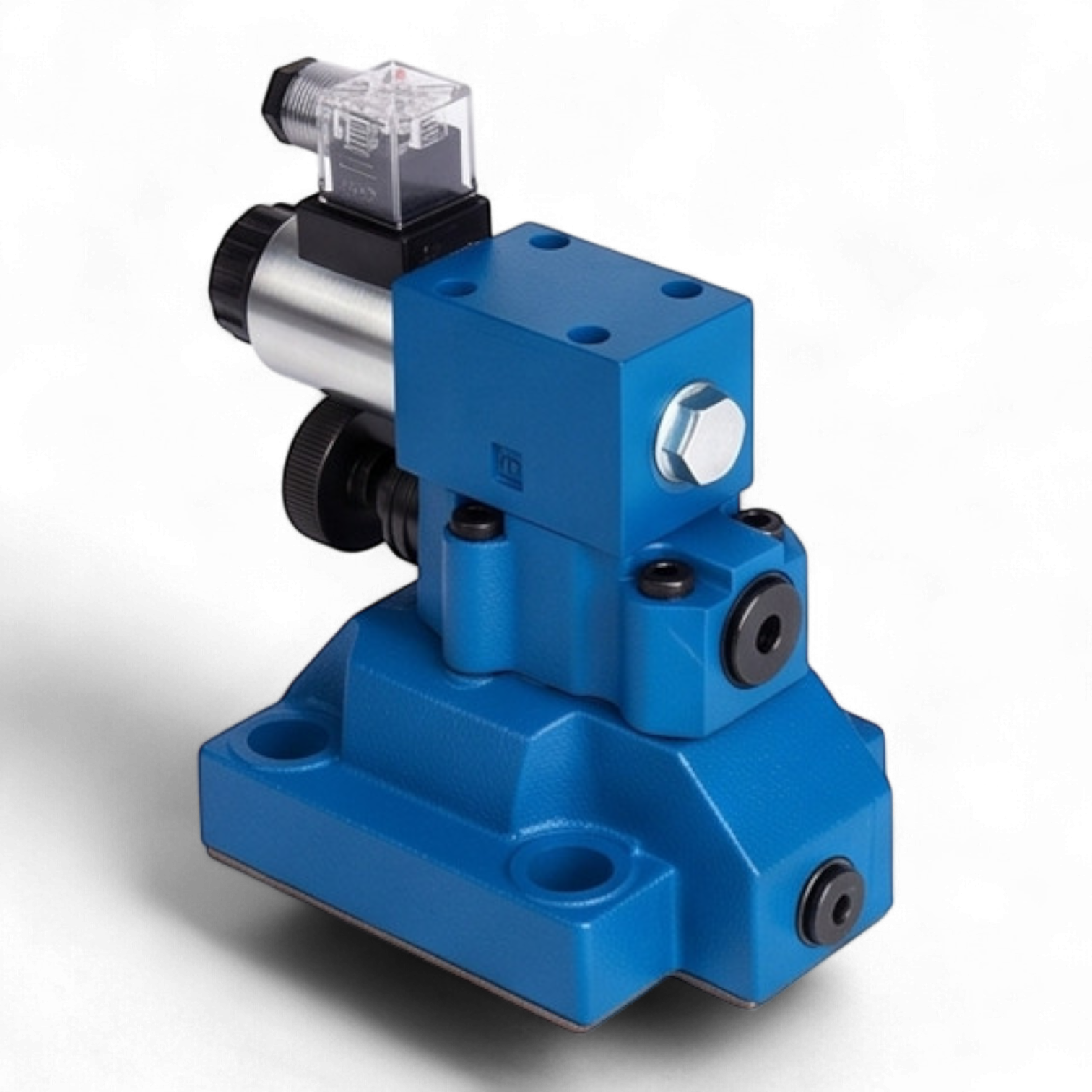

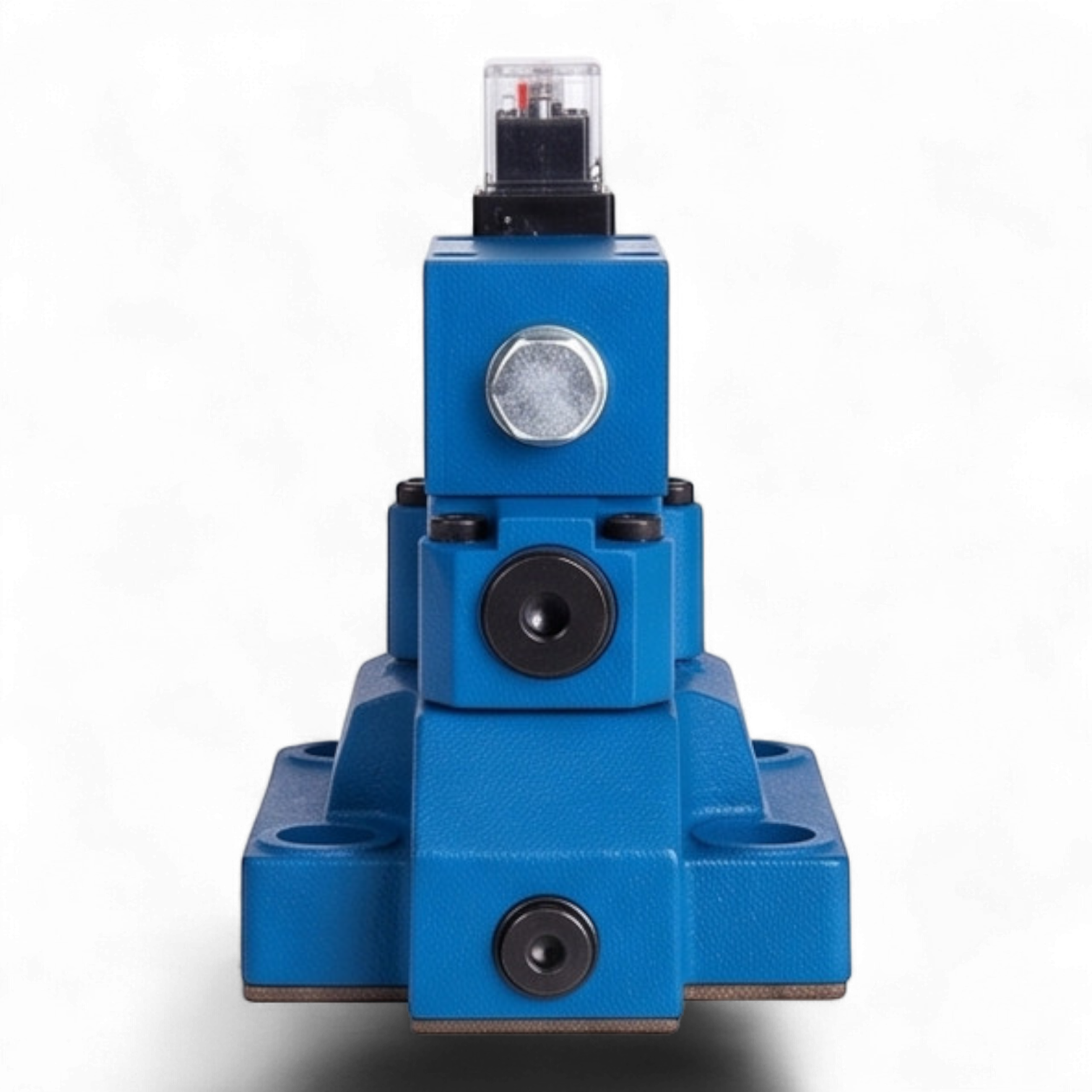

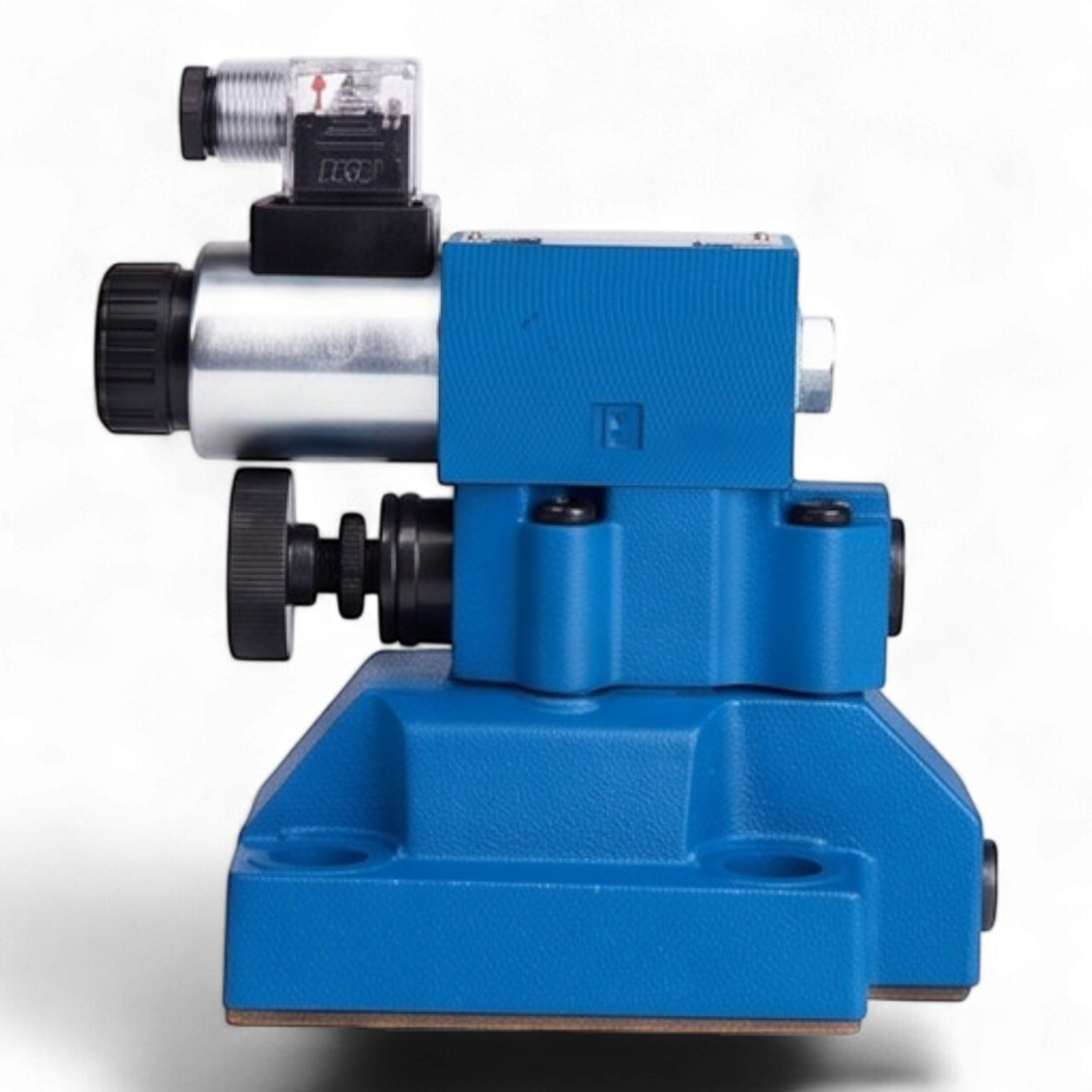

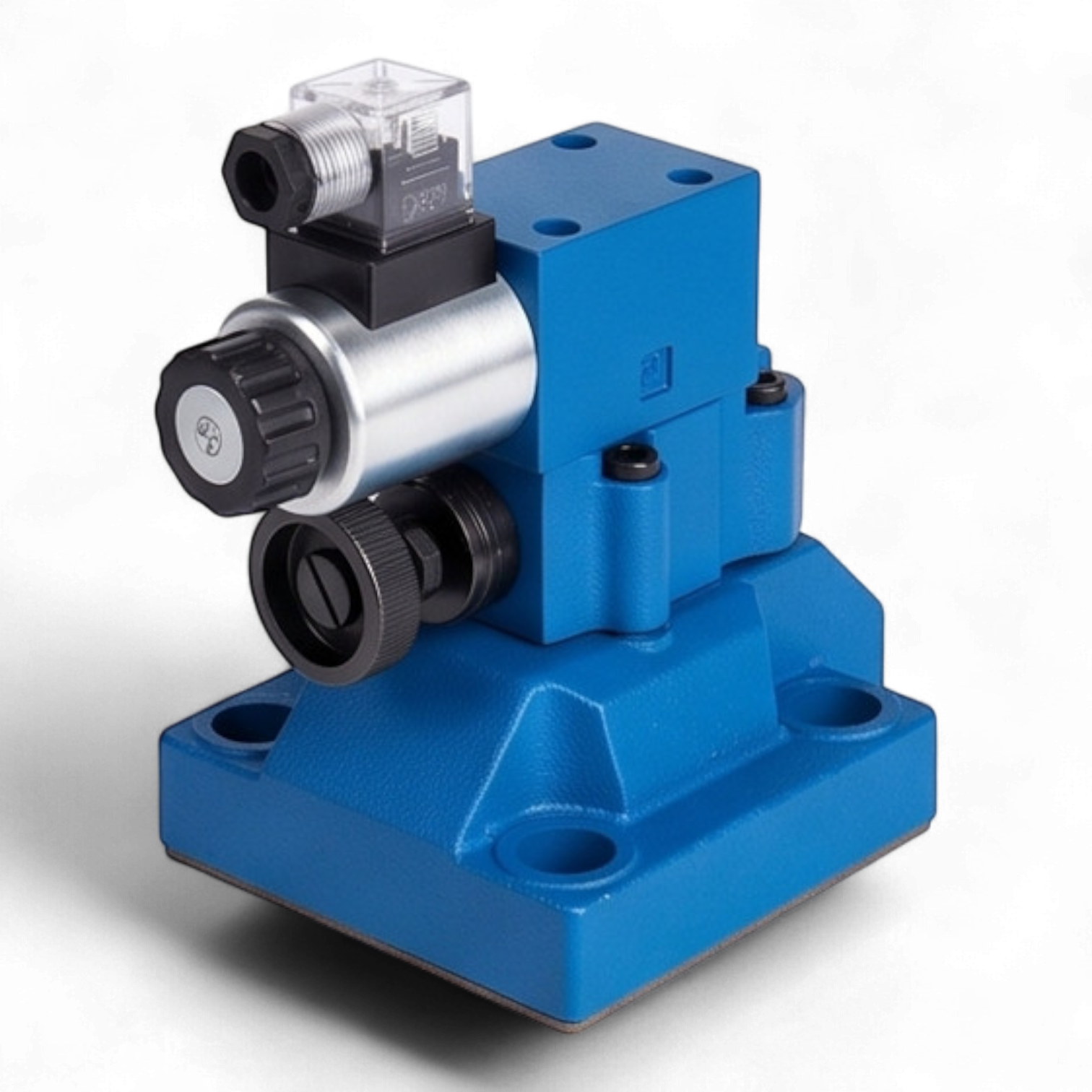

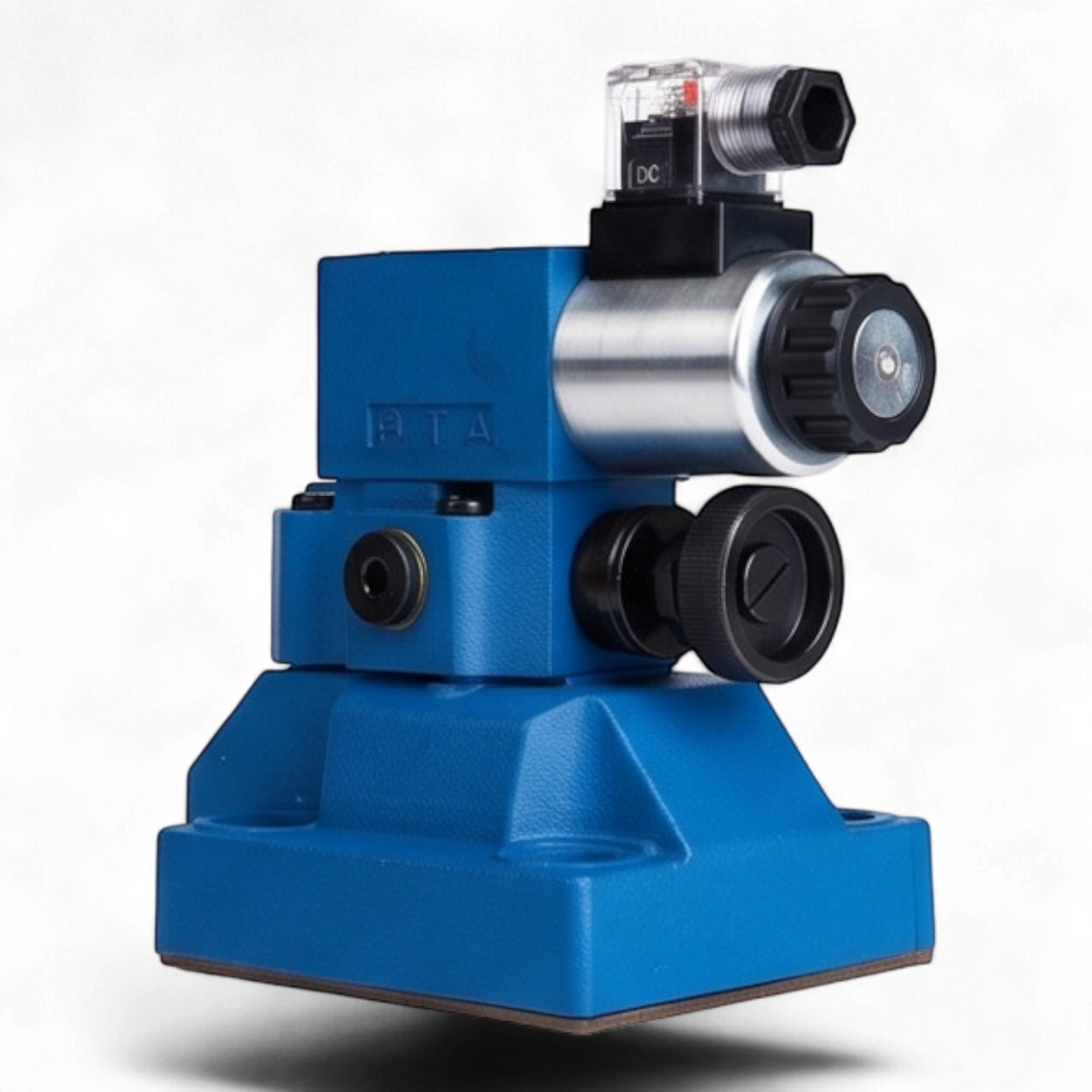

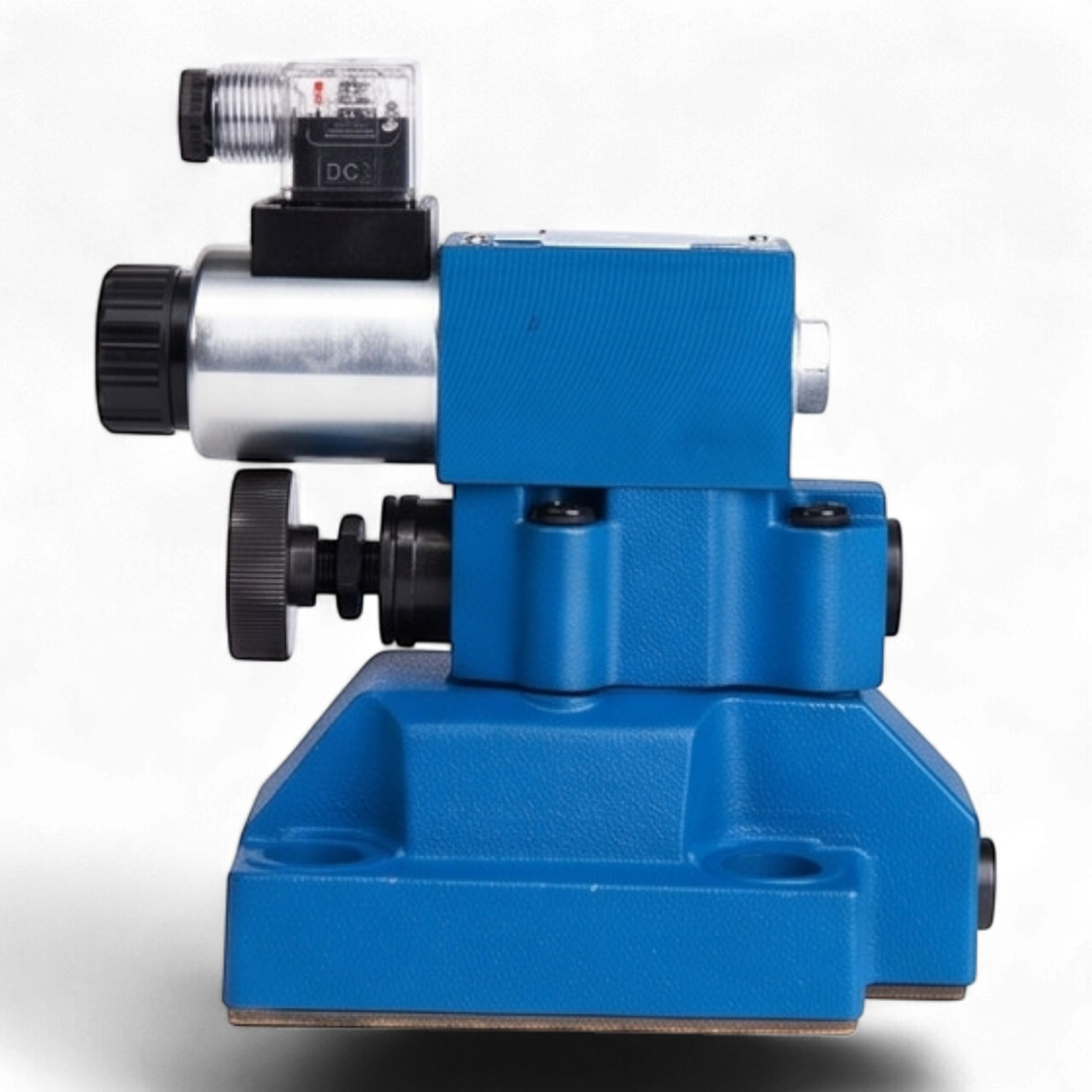

Техническая спецификация гидроклапана МКПВ-32/3С3Р1.220
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р1.220 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах, защиты исполнительных механизмов от избыточных нагрузок и реализации функции дистанционной разгрузки гидросистемы посредством интегрированного электромагнитного пилота.
Основные эксплуатационные параметры
- Конструктивное исполнение: Стыковой (плитный) монтаж согласно стандарту ISO 6264 (типоразмер CETOP R10).
- Условный проход (DN): 32 мм.
- Пропускная способность (номинальный расход): 320 л/мин.
- Максимальное рабочее давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 0,5 – 12,5 МПа (5 – 125 бар).
- Номинальное давление настройки: 10 МПа (100 бар).
- Алгоритм разгрузки: Электромагнитное управление, исполнение «нормально-разгруженный» (при отсутствии напряжения на соленоиде система переходит в режим минимального давления).
- Пилотный каскад: Гидрораспределитель ВЕ6.574А.В220.
- Электрические характеристики: Переменный ток ~220-230В / 50Гц, класс защиты IP65.
- Механизм настройки: Ручной маховик (рукоятка).
Конструктивные особенности
Агрегат включает в себя основной каскад с подпружиненным золотником и пилотный клапан управления. Стыковой способ монтажа минимизирует риск утечек и упрощает регламентные работы, исключая необходимость демонтажа гидравлических линий. Клапан оптимизирован для работы с минеральными маслами кинематической вязкостью от 10 до 400 сСт.
Структура условного обозначения
МКПВ — Клапан предохранительный взрывного/стыкового типа;
32 — Условный проход (мм);
3 — Номинальное давление (32 МПа);
С — Стыковой способ монтажа;
3 — Электромагнитное управление, нормально-разгруженное состояние;
Р — Регулировочный орган (рукоятка);
1 — Диапазон настройки давления (до 10 МПа);
220 — Напряжение питания электромагнита (220В AC).
