Техническое описание гидроклапана МКПВ-32/3С3Р1.24

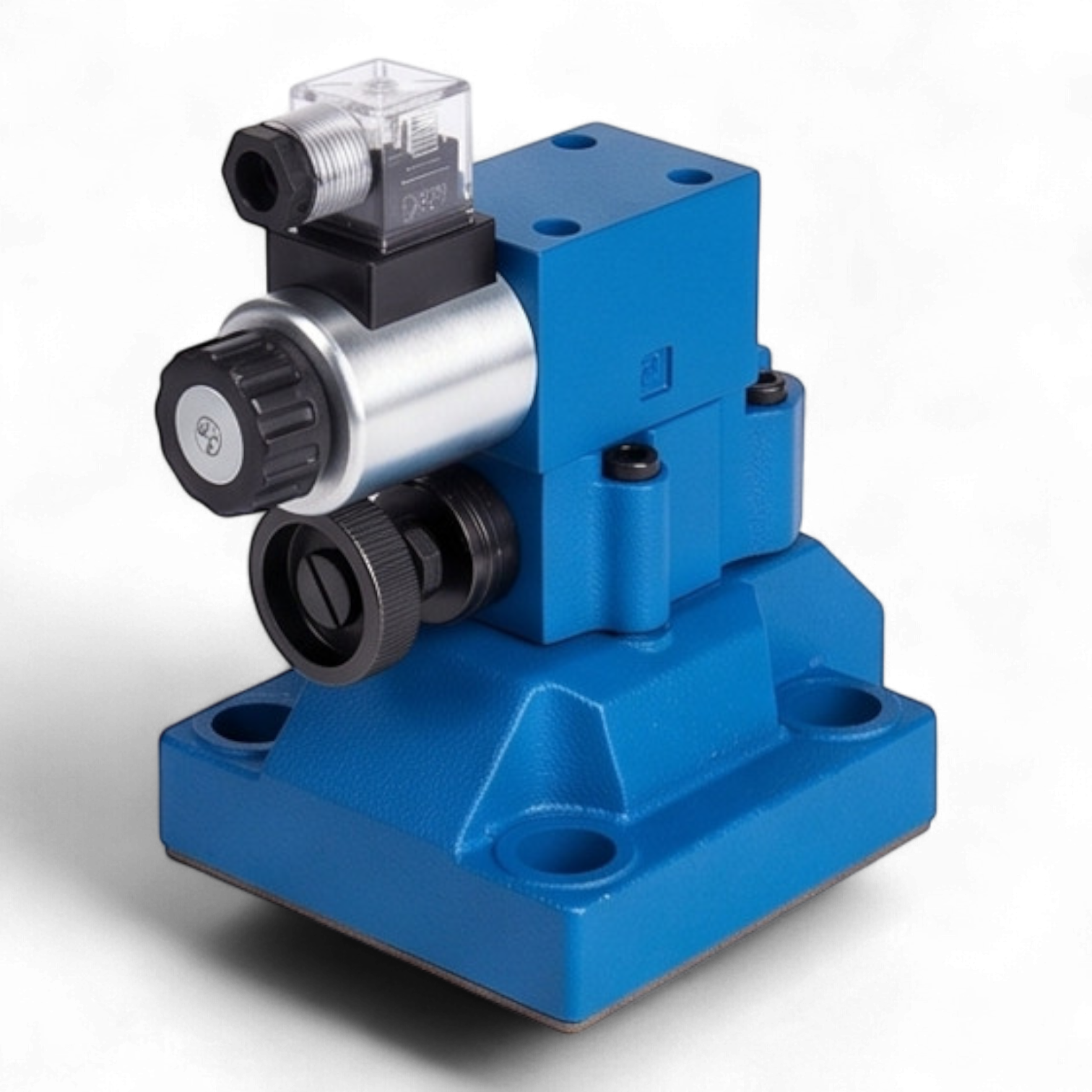

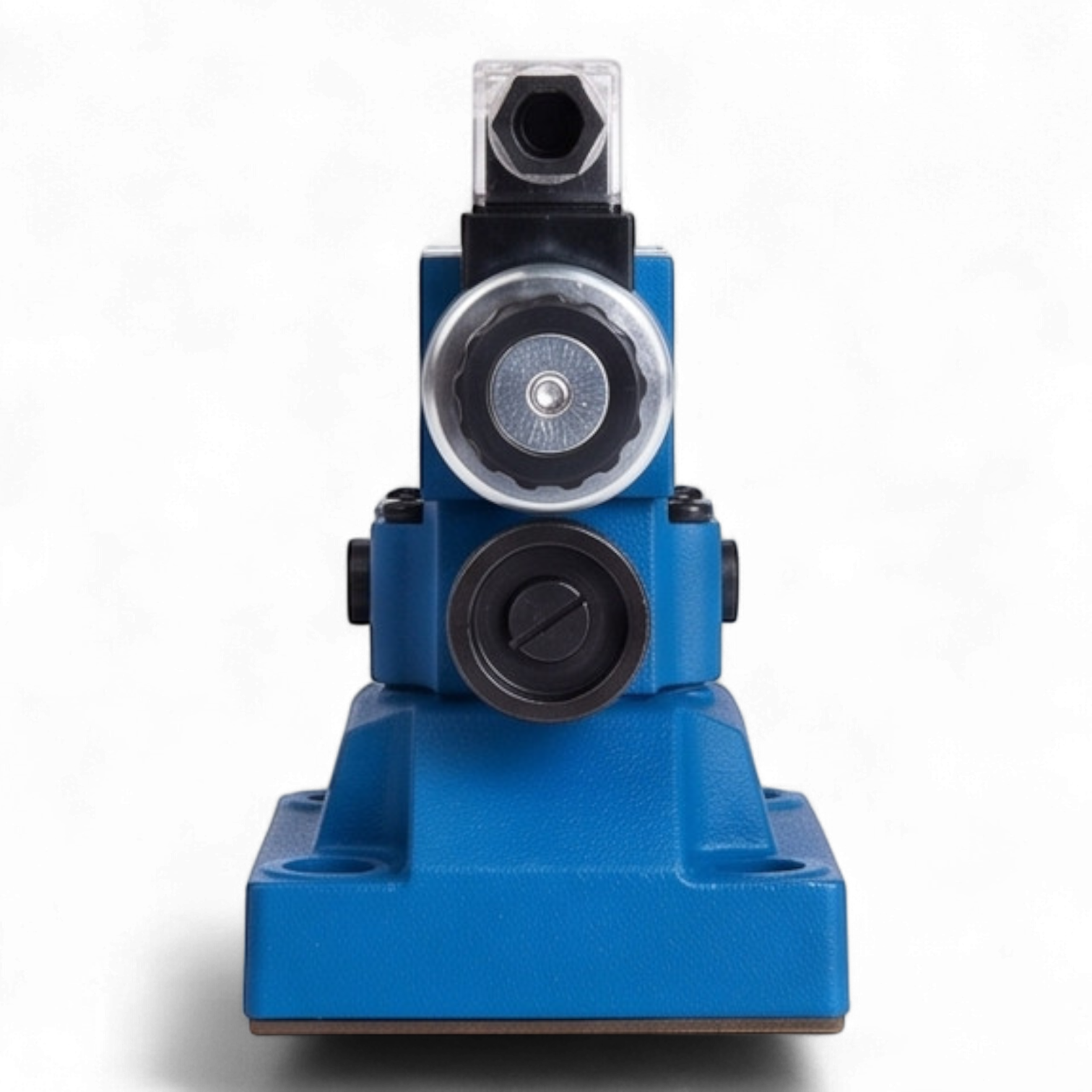

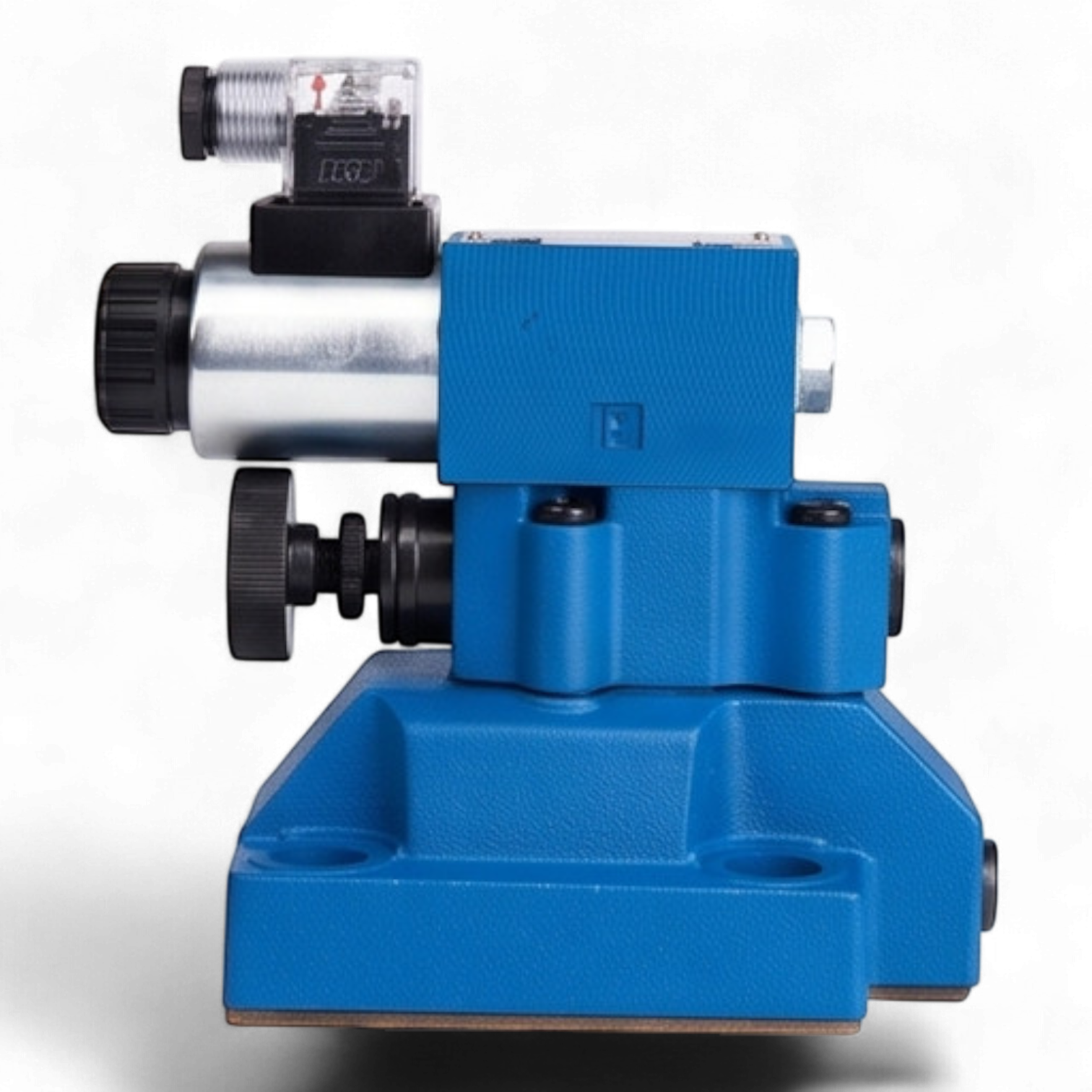

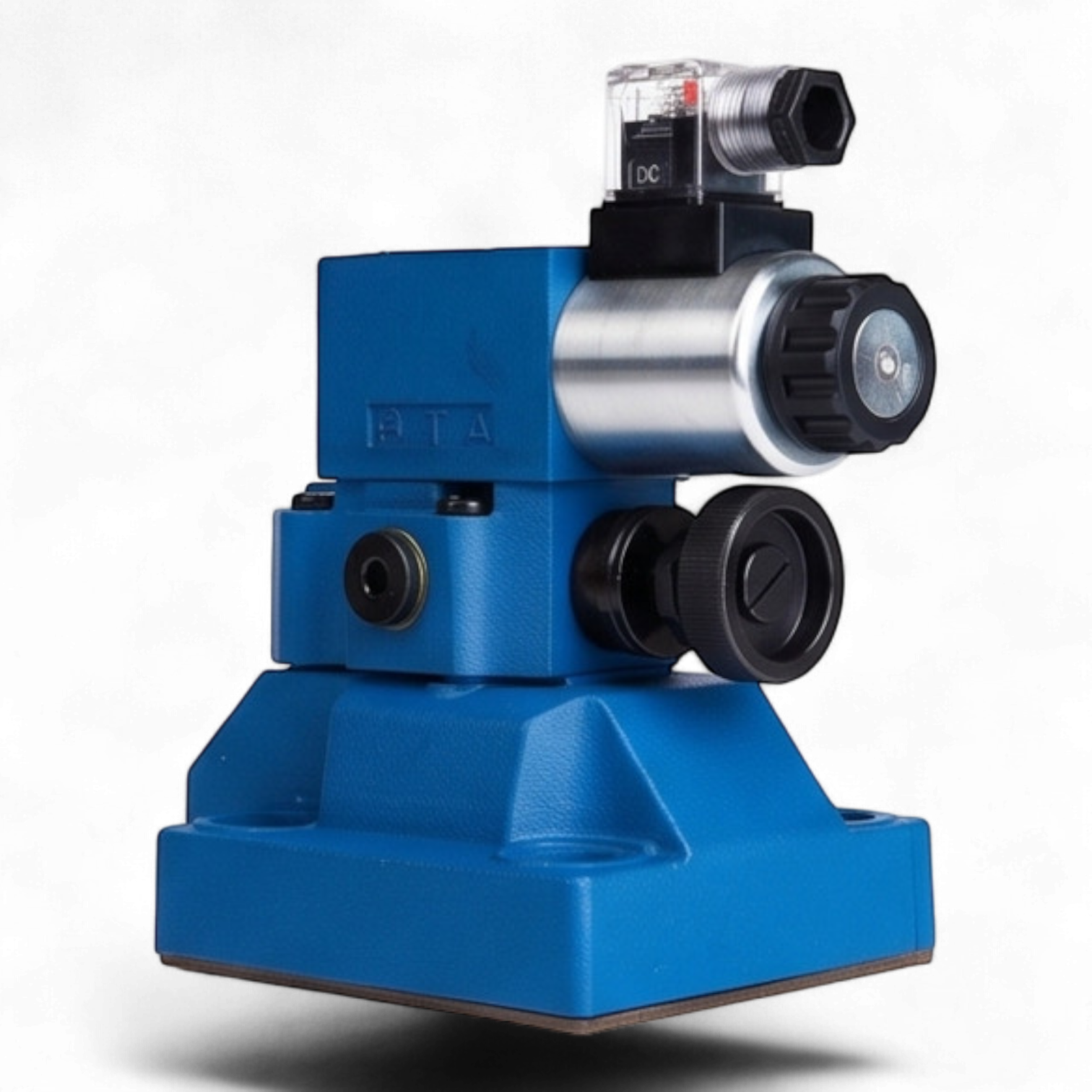

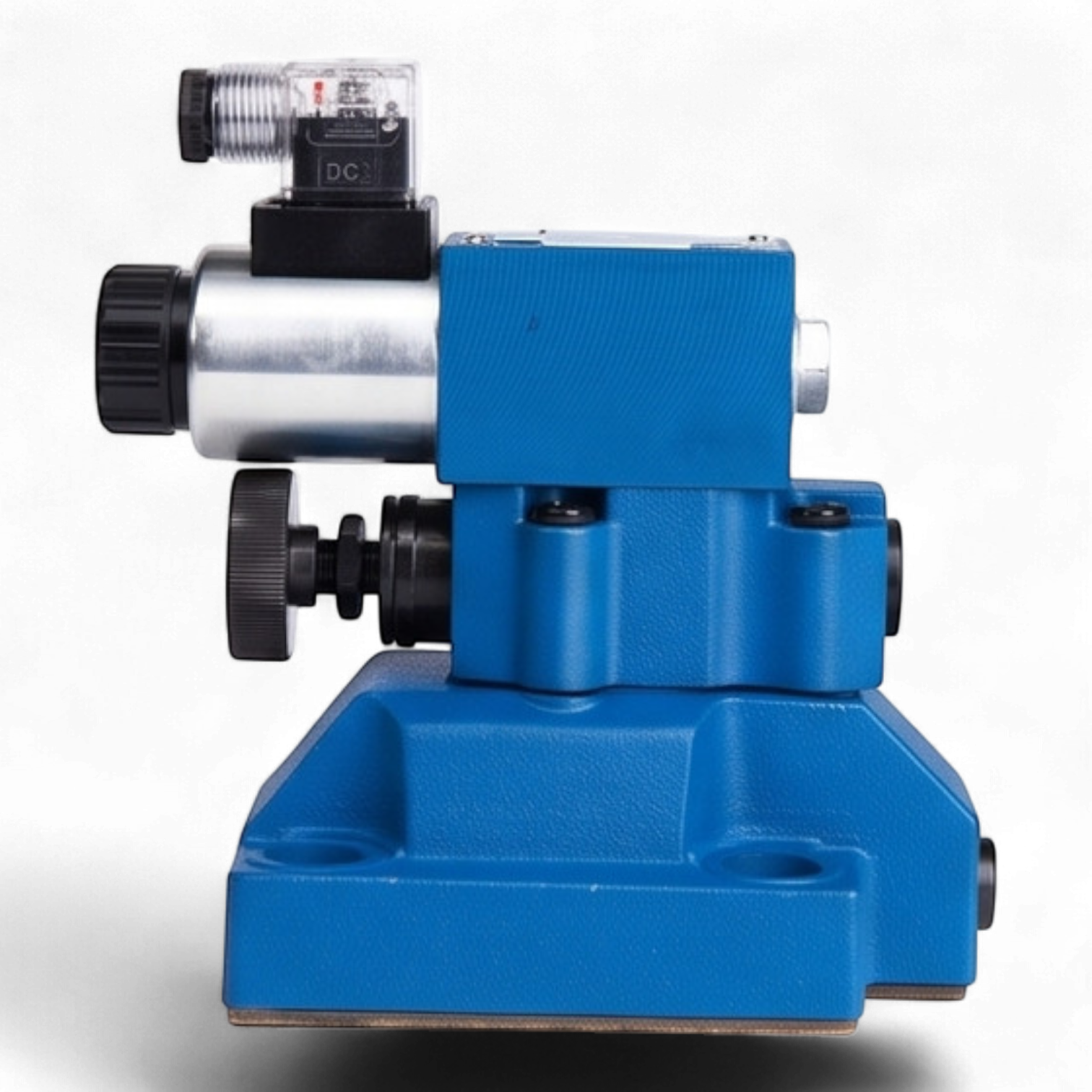

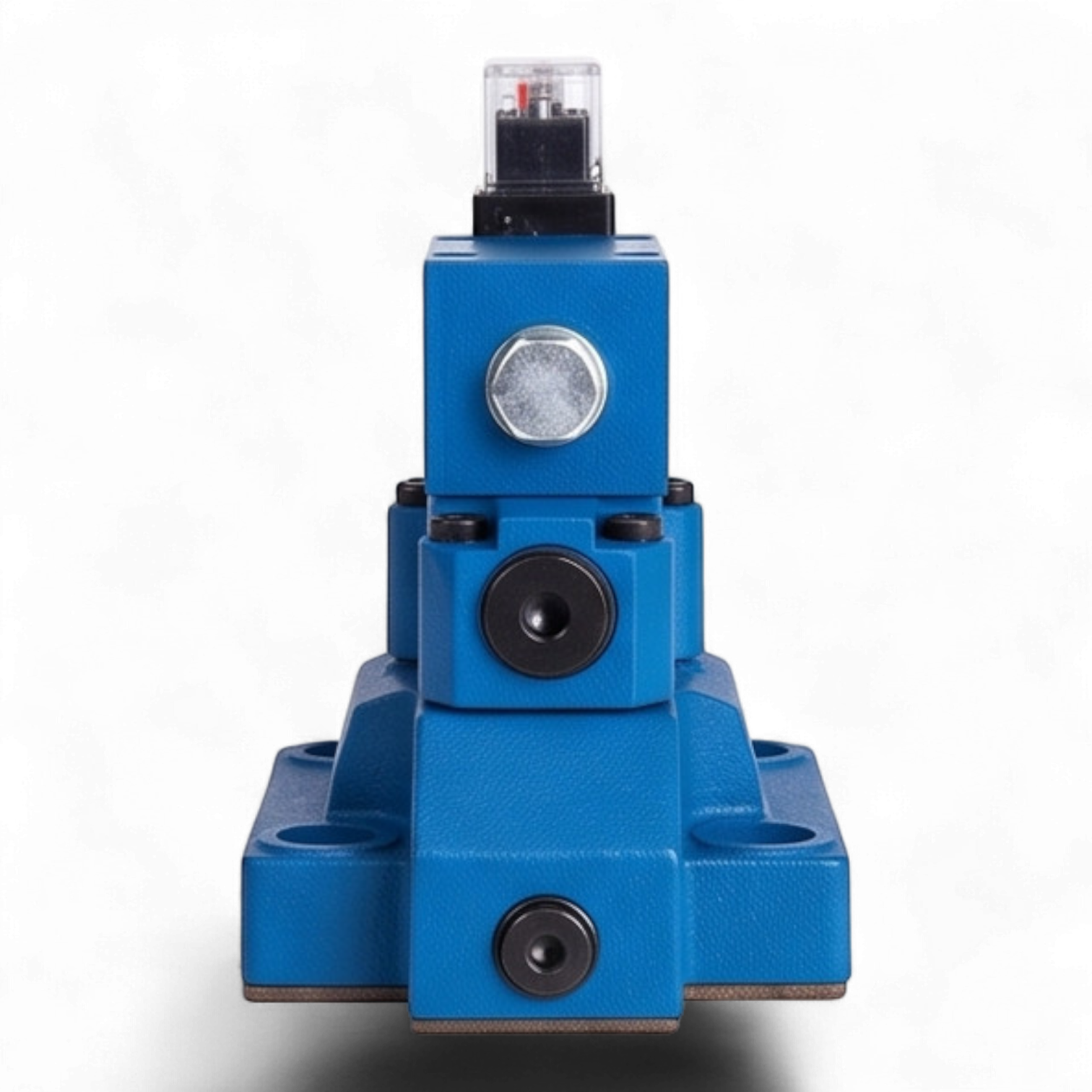

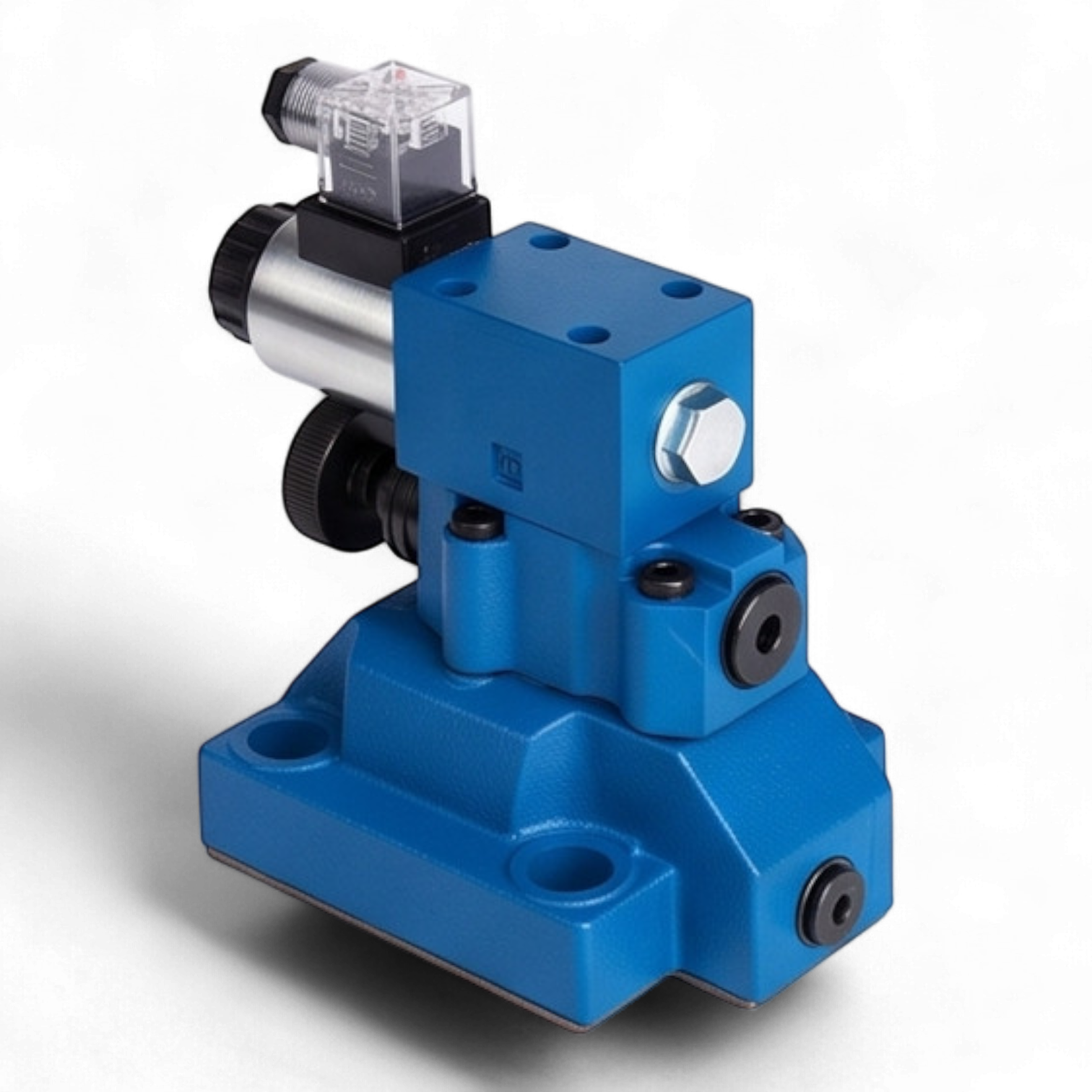

Гидроклапан предохранительный МКПВ-32/3С3Р1.24 является гидравлическим аппаратом непрямого действия со стыковым способом монтажа, соответствующим стандарту ISO 6264 (типоразмер CETOP R10). Данное устройство предназначено для прецизионного поддержания установленного давления в гидросистемах, защиты исполнительных механизмов от превышения номинальных параметров давления и обеспечения функции дистанционной разгрузки системы.
Технические характеристики:
- Условный проход (Ду): 32 мм
- Номинальный расход: 320 л/мин
- Номинальное давление настройки: 10 МПа (100 бар)
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар)
- Тип управления разгрузкой: электромагнитное (посредством пилотного клапана ВЕ6.574А.Г24)
- Режим функционирования: нормально-разгруженный (линия Р сообщается с Т при обесточенном электромагните)
- Напряжение питания соленоида: 24 В постоянного тока (DC)
- Класс защиты электрокомпонентов: IP65 (разъем стандарта DIN43650 A с интегрированной LED-индикацией)
- Кинематическая вязкость рабочей жидкости: 10–400 сСт
Конструктивные и эксплуатационные особенности:
Аппарат оснащен механическим регулировочным органом (рукоятка) для задания порога срабатывания основного каскада. Стыковое исполнение обеспечивает высокую герметичность соединения и упрощает интеграцию в гидравлические блоки промышленного оборудования. Двухкаскадная архитектура (пилотный и основной клапаны) гарантирует стабильность гидравлических характеристик и минимизацию гистерезиса при флуктуациях расхода в системе.
Расшифровка маркировки (структура обозначения):
МКПВ: Клапан предохранительный непрямого действия
32: Условный проход (мм)
3: Номинальное давление (32 МПа)
С: Монтаж стыковой
3: Электромагнитная разгрузка, нормально-разгруженный режим
Р: Регулировочный элемент — рукоятка
1: Диапазон настройки давления (до 10 МПа)
24: Напряжение управления 24В DC
Монтажные параметры:
Геометрические параметры присоединительной поверхности полностью соответствуют серии МКПВ-32/3С и международным стандартам взаимозаменяемости. Гидравлическая связь осуществляется через основные порты: P (напорная магистраль) и T (сливная магистраль).
