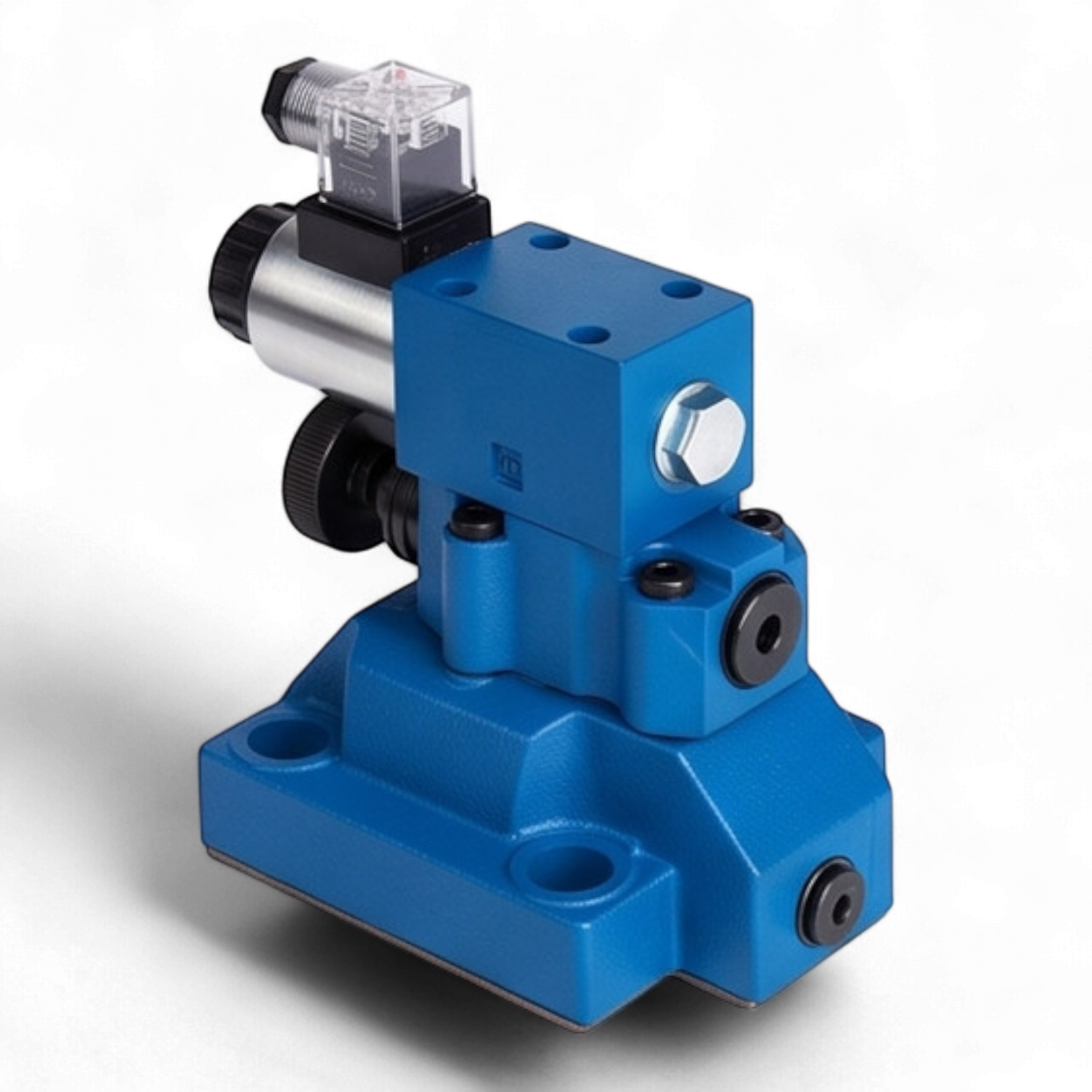

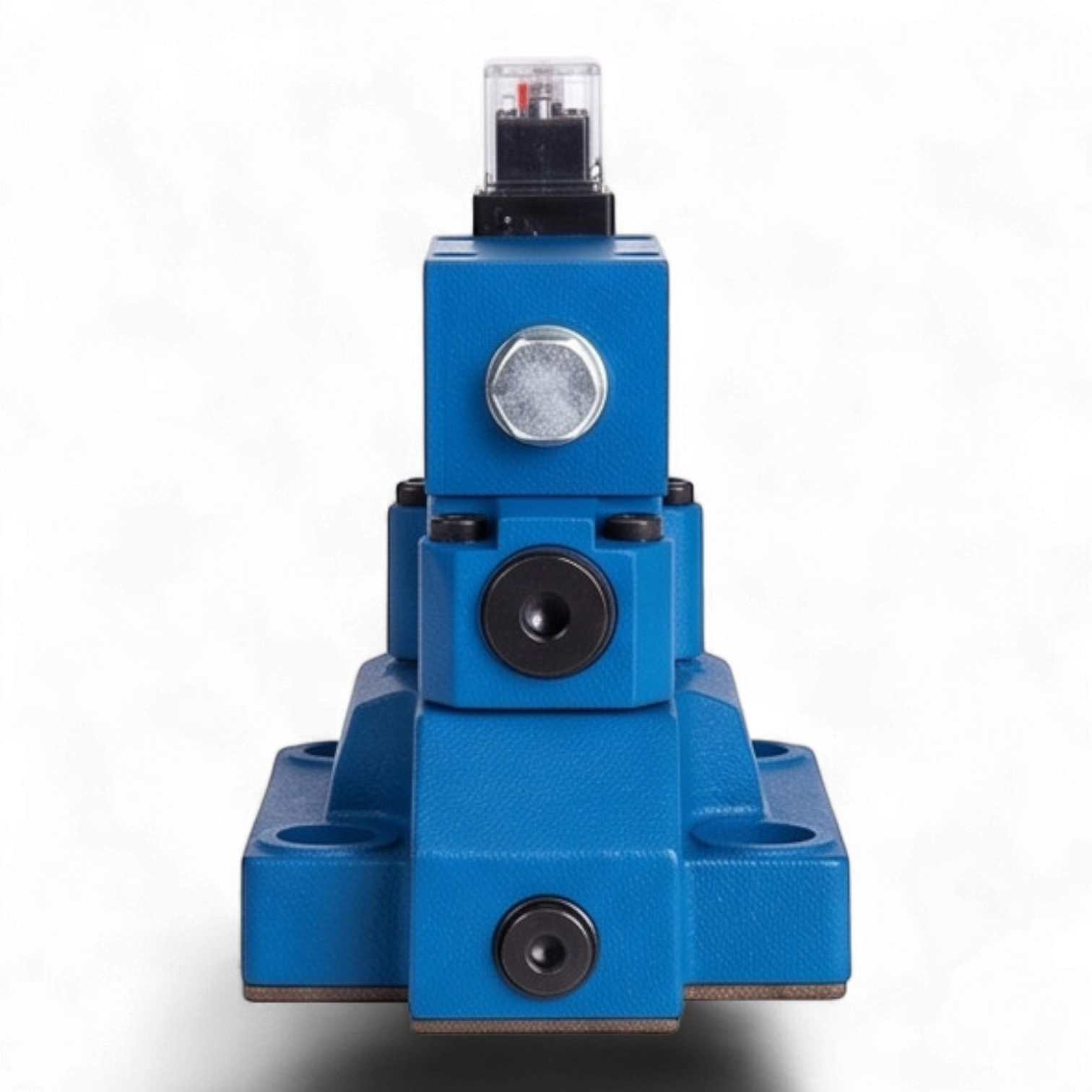

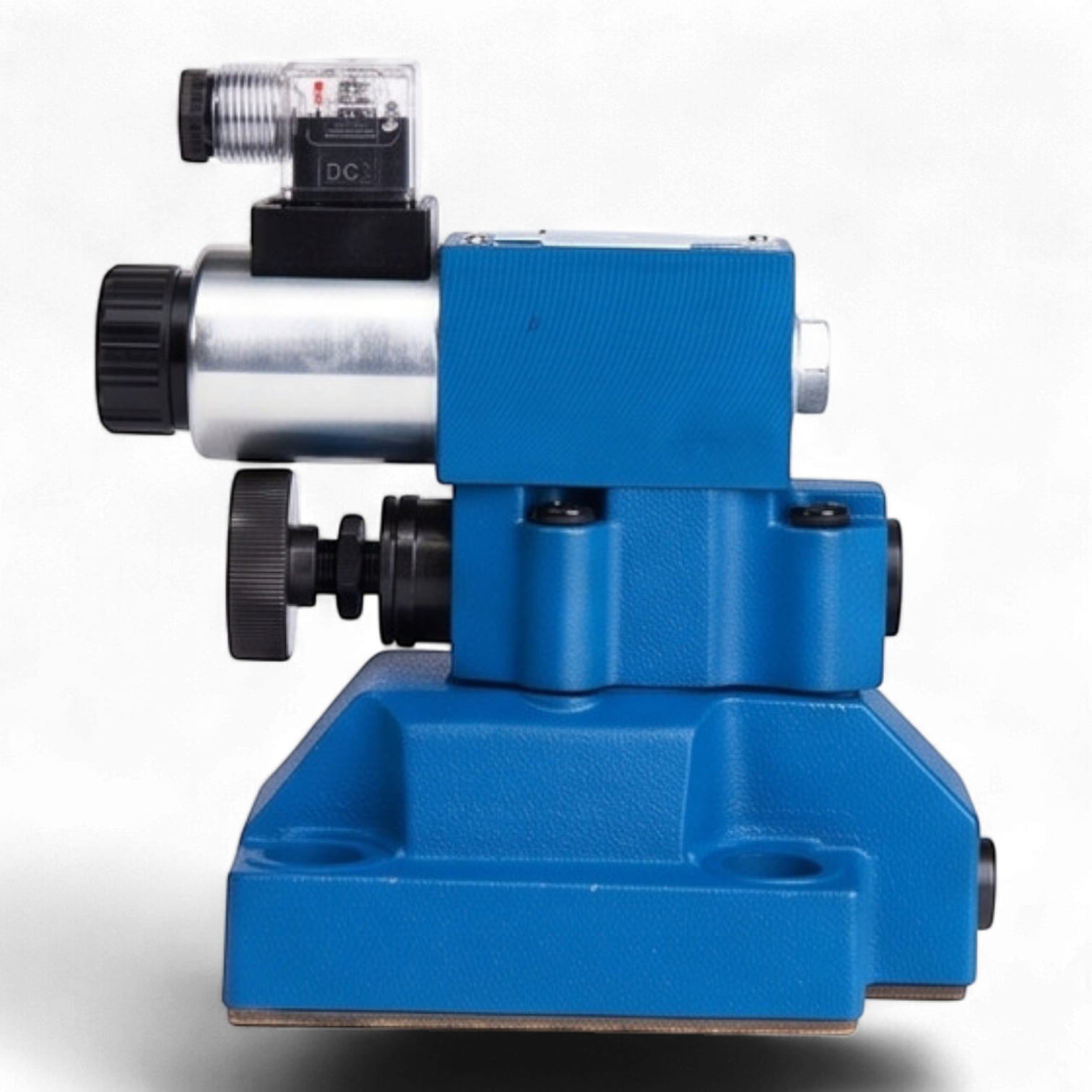

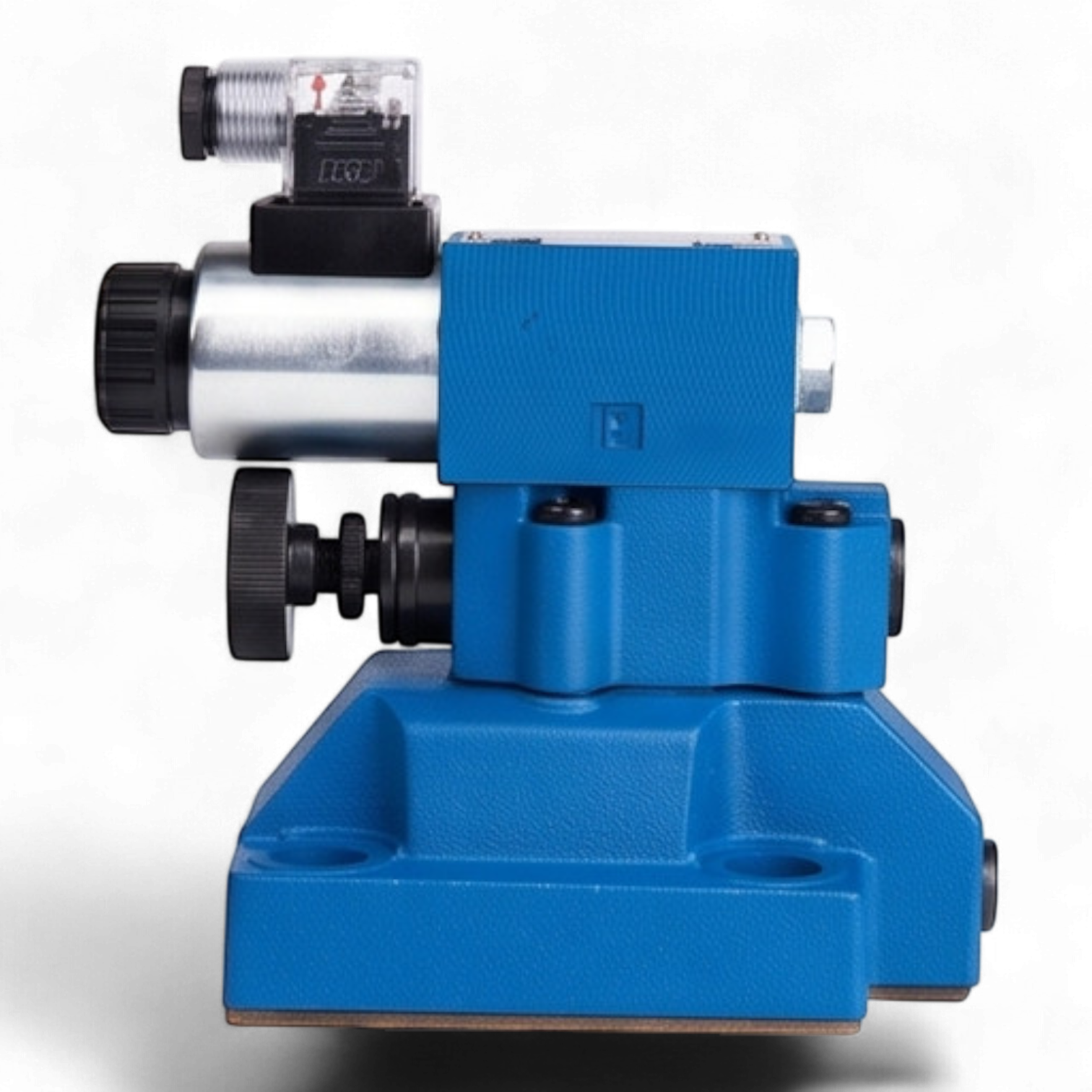

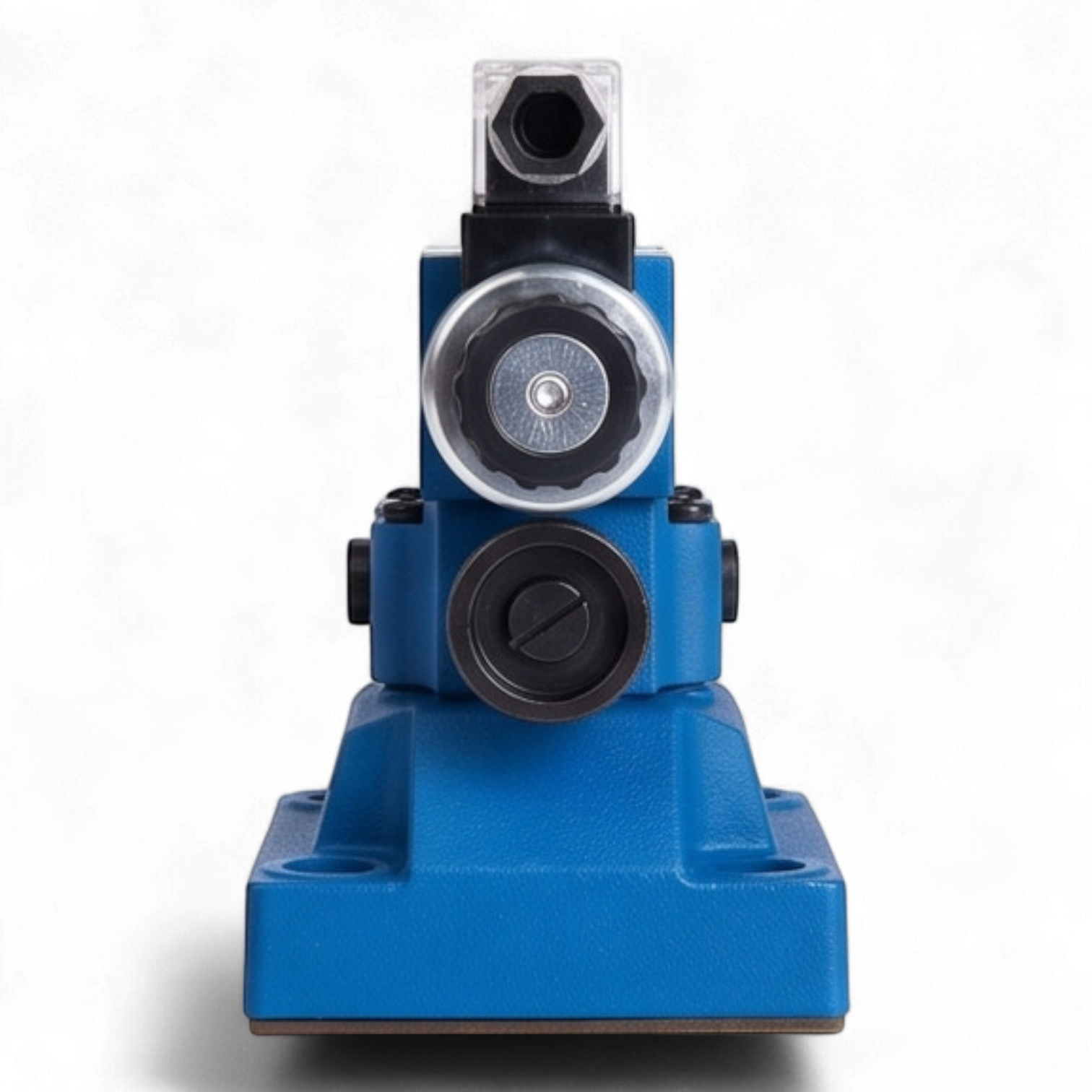

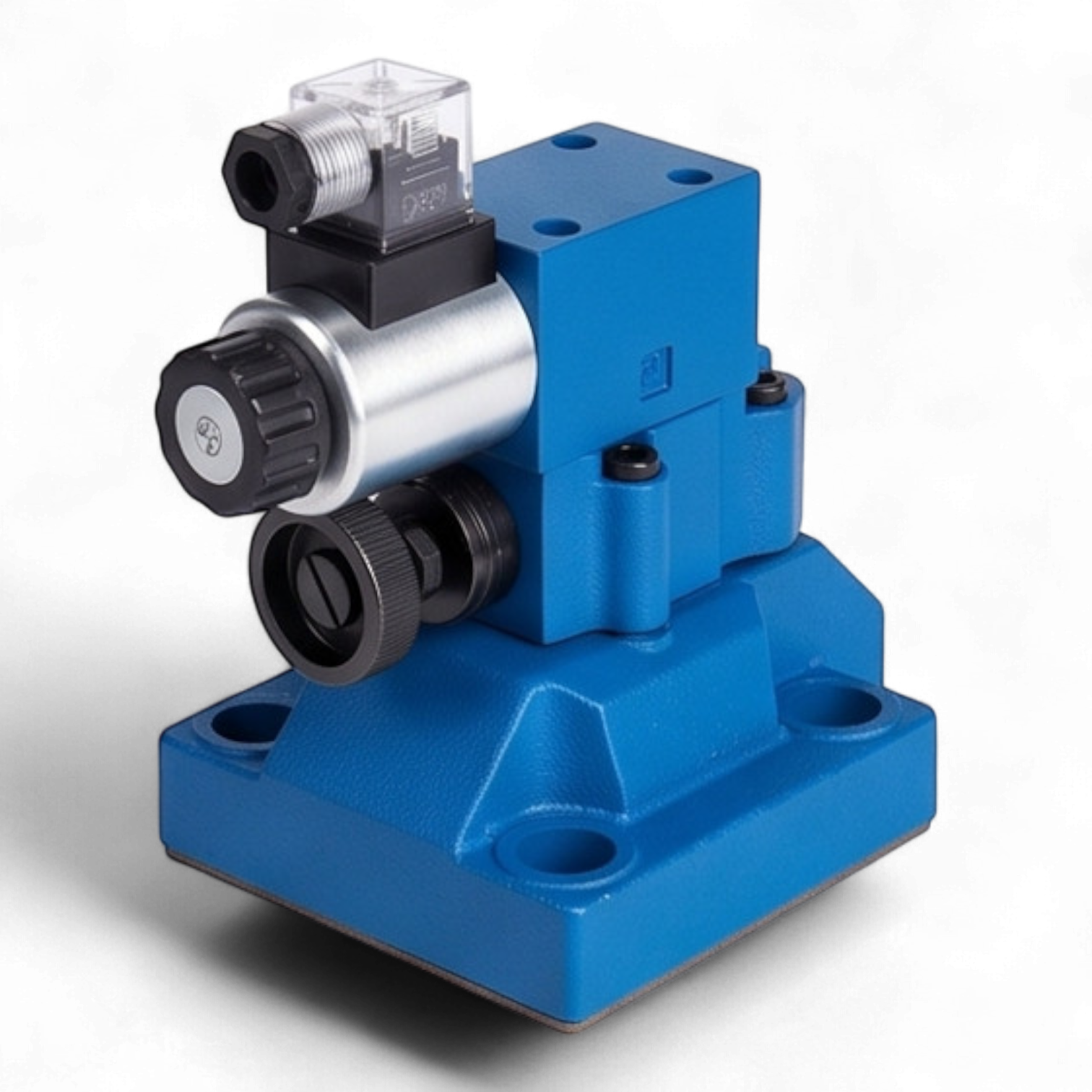

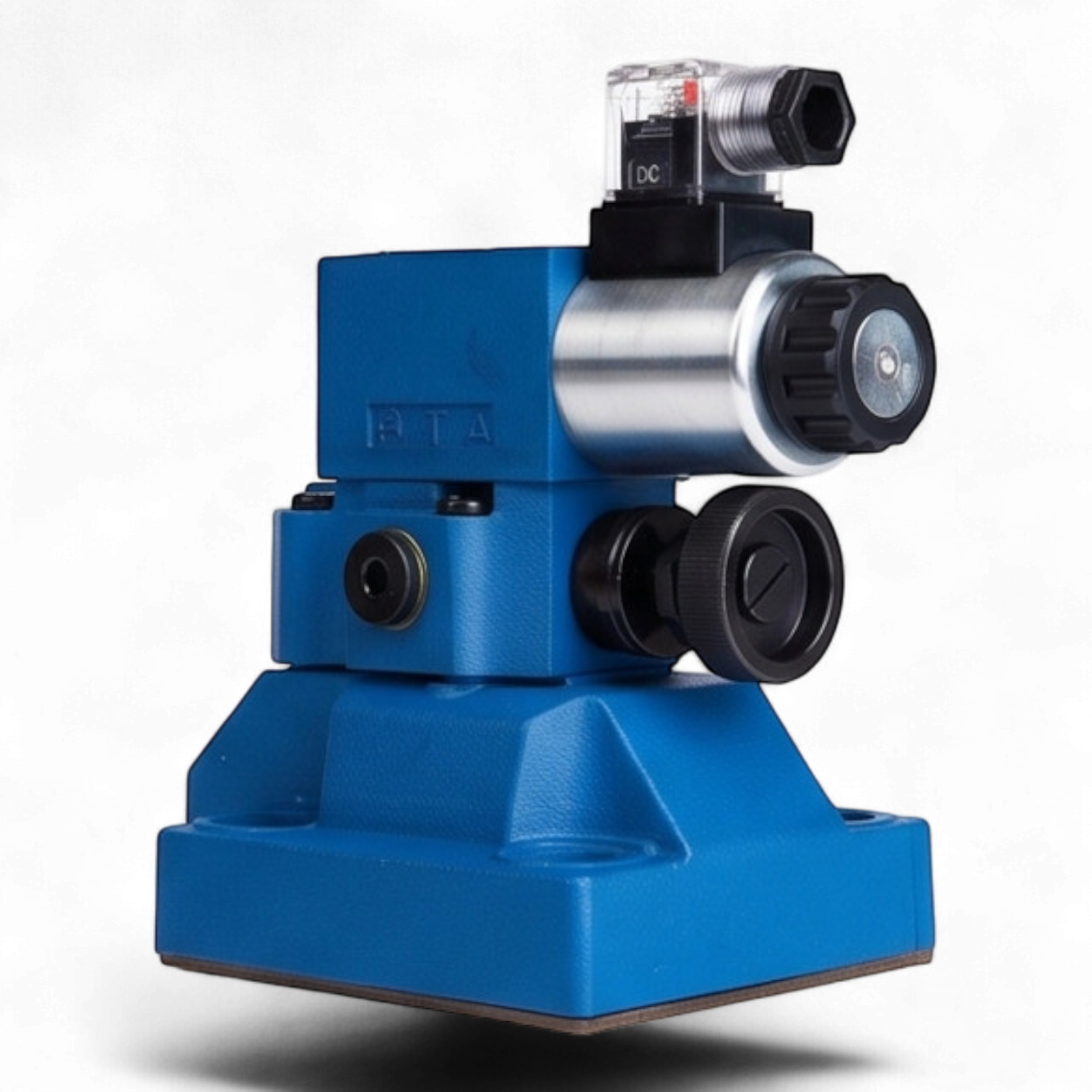

Техническое описание гидроклапана МКПВ-32/3С3Р2.110
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р2.110 предназначен для поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильной техники. Устройство обеспечивает защиту гидросистемы от превышения номинальных параметров давления и реализует функцию дистанционной разгрузки через встроенный электромагнитный пилот.
Основные технические параметры:
- Условный проход (Ду): 32 мм
- Тип монтажа: Стыковой (плитный), стандарт ISO 6264 (CETOP R10)
- Номинальный расход: 320 л/мин
- Давление номинальное: 32 МПа (320 бар)
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20 МПа (200 бар)
- Тип управления разгрузкой: Электромагнитное, посредством пилотного клапана ВЕ6.574А
- Логика функционирования: Нормально-разгруженный (разгрузка системы при обесточенном электромагните)
- Параметры электропитания: Переменный ток (AC), напряжение 110В / 50Гц
- Регулировочный орган: Рукоятка с винтовым зажимом
- Класс защиты: IP65
- Кинематическая вязкость рабочей жидкости: 10...400 сСт
Конструктивные и эксплуатационные особенности:
Двухкаскадная конструкция включает основной гидрораспределитель (корпус с подпружиненным золотником) и управляющий каскад. Стыковой способ присоединения минимизирует риски утечек и упрощает регламентные работы, позволяя производить замену узла без разбора трубопроводной линии. Электроразъем стандарта DIN43650 оснащен светодиодным индикатором для мониторинга состояния соленоида в режиме реального времени.
Монтажные характеристики:
Присоединительные поверхности и габаритные размеры корпуса соответствуют типоразмеру 32. Конфигурация портов P (напорная линия) и T (сливная магистраль), а также расположение крепежных отверстий полностью совместимы с монтажными плитами стандарта CETOP R10.
