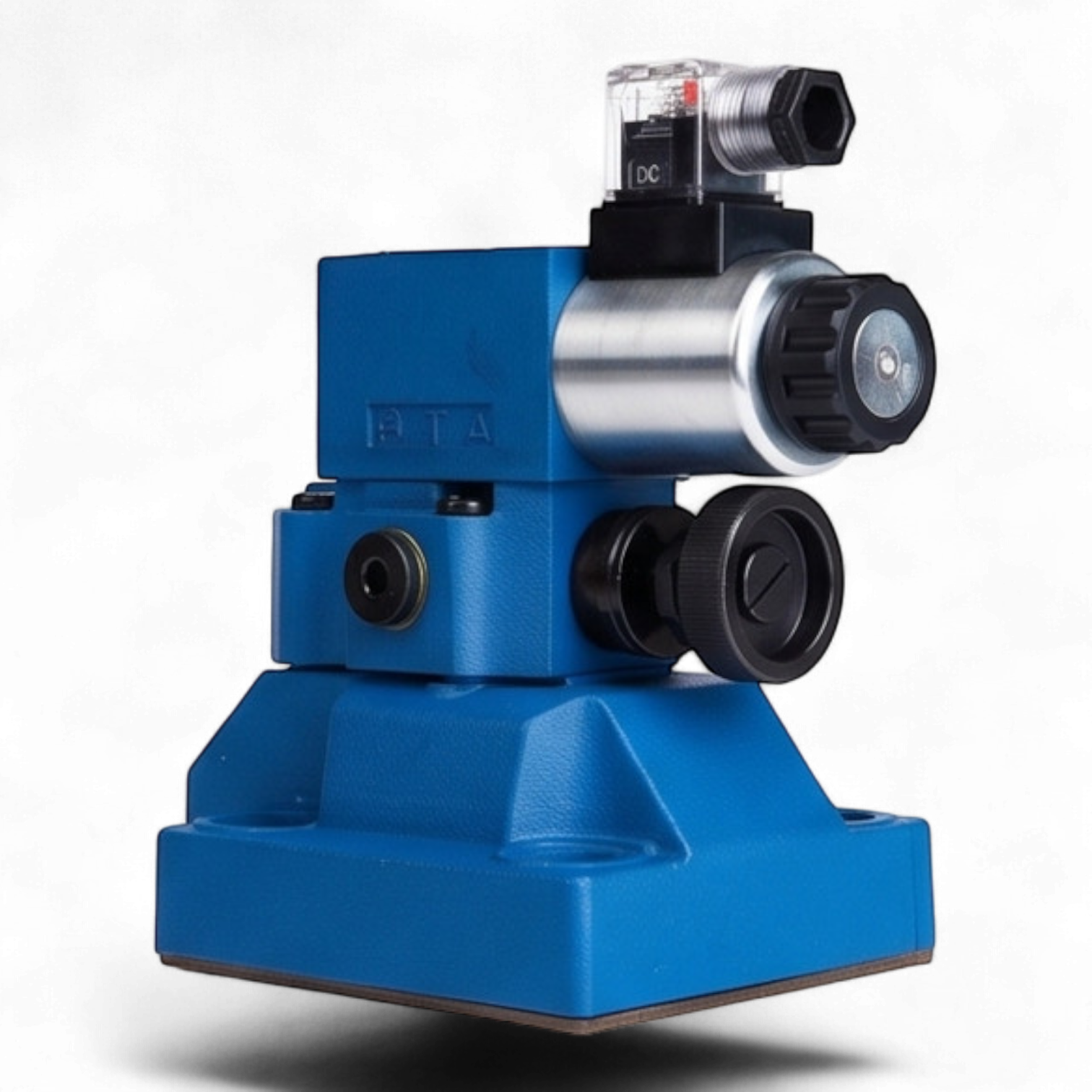

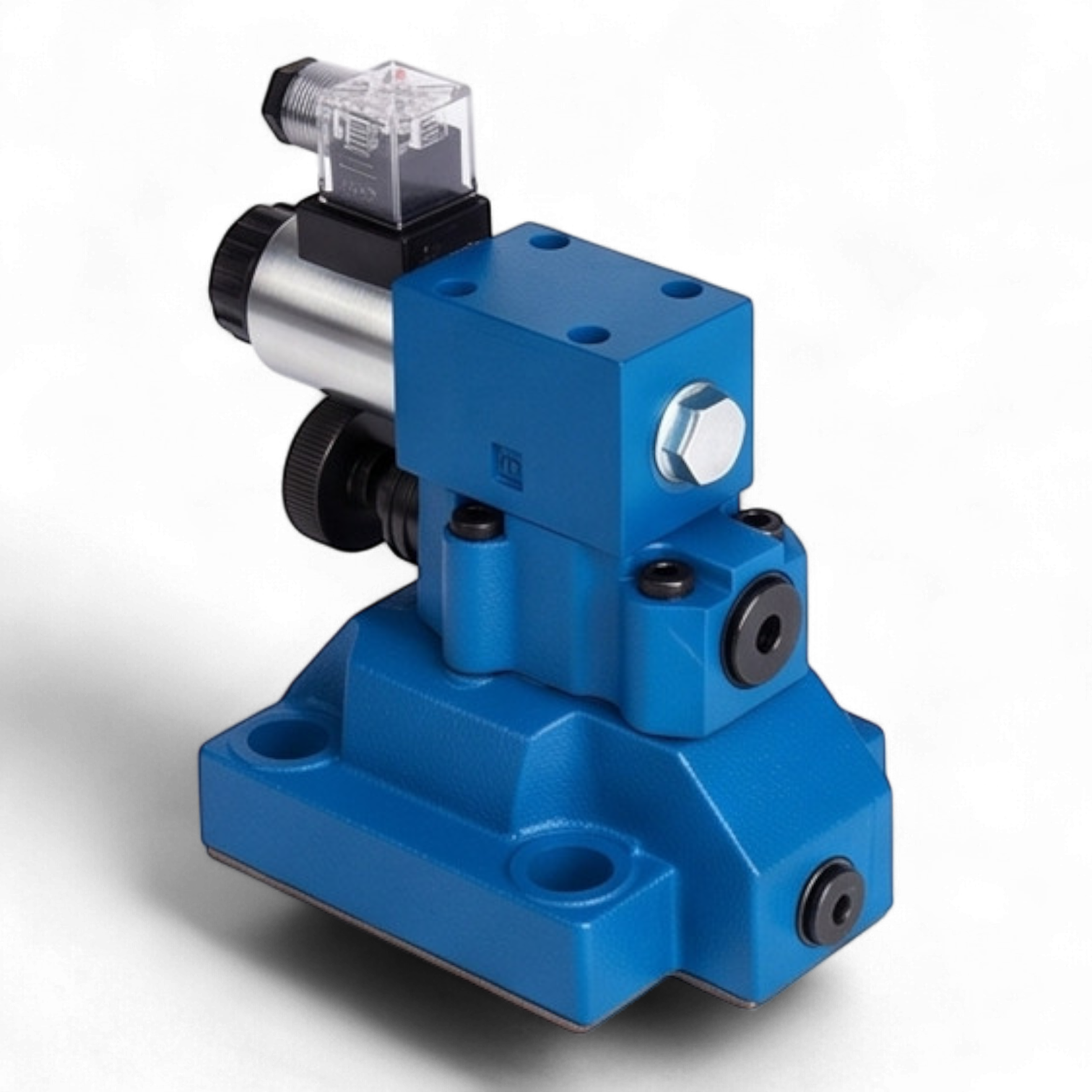

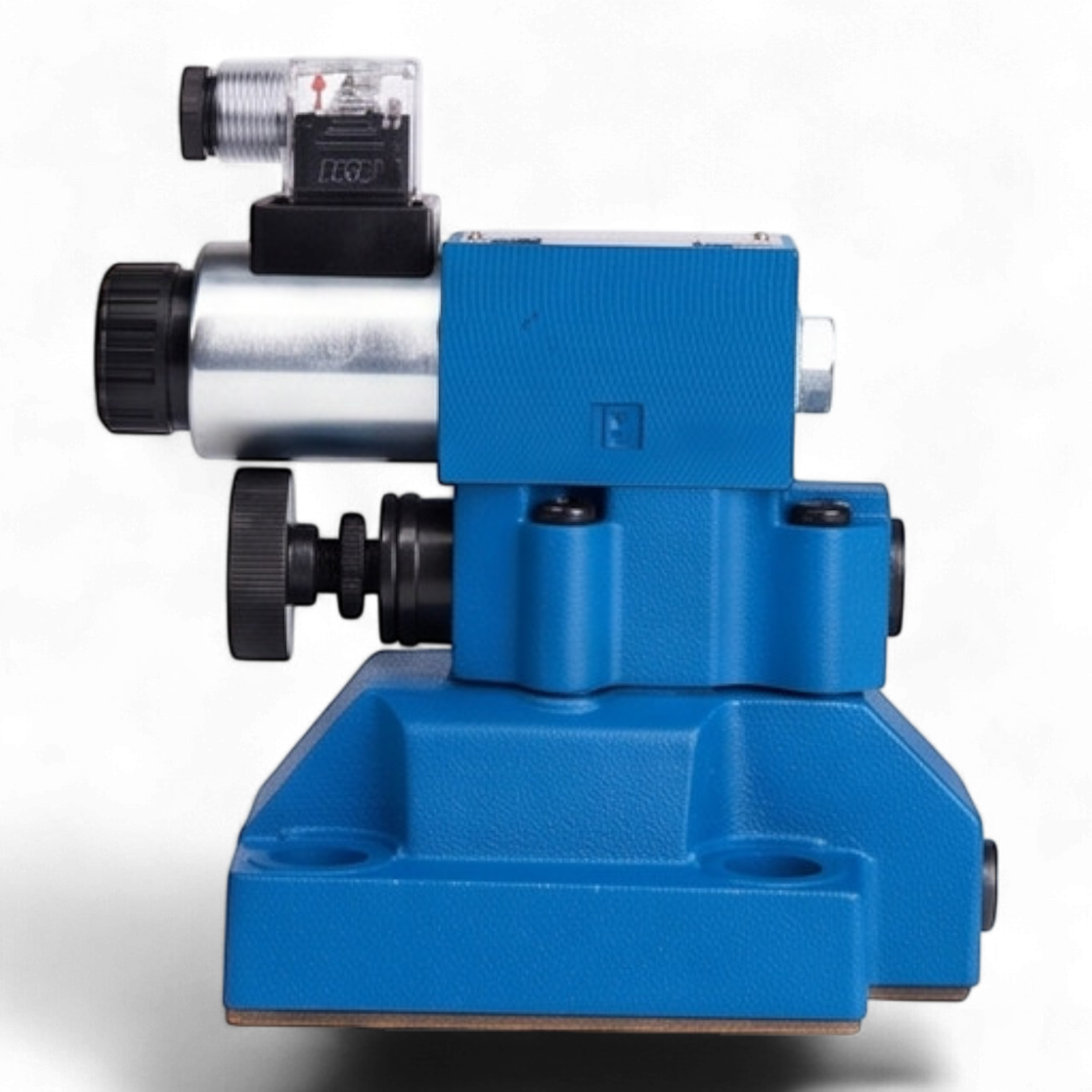

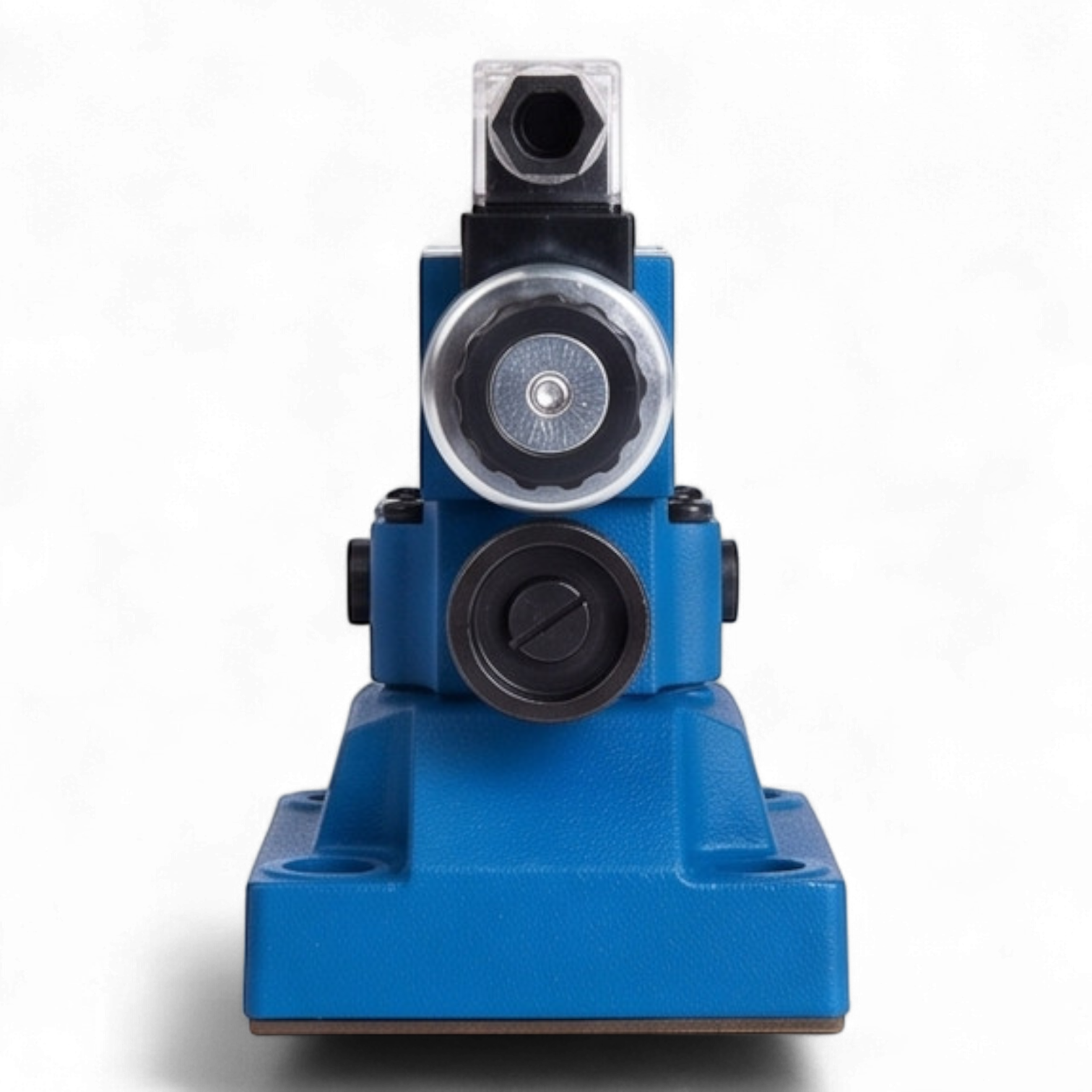

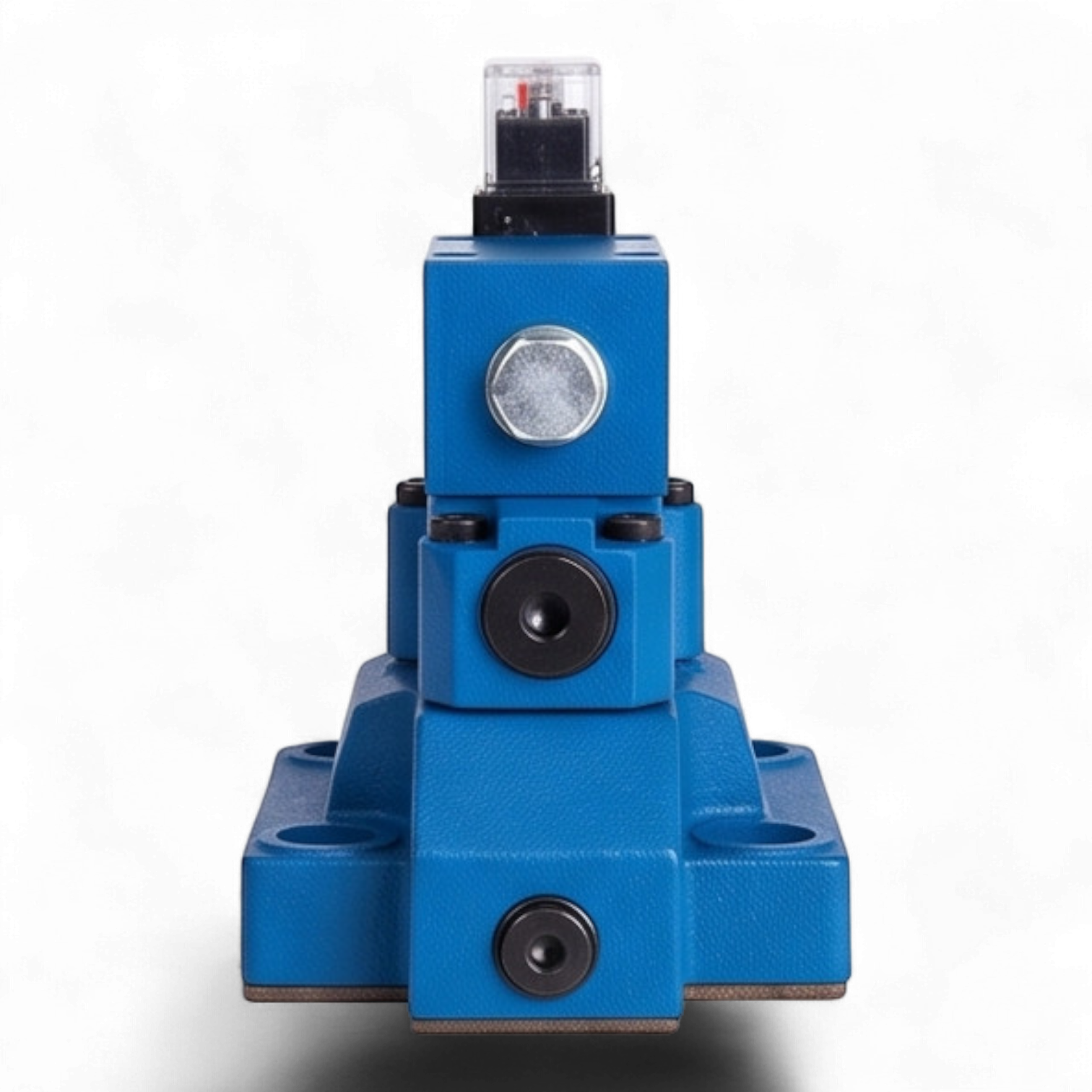

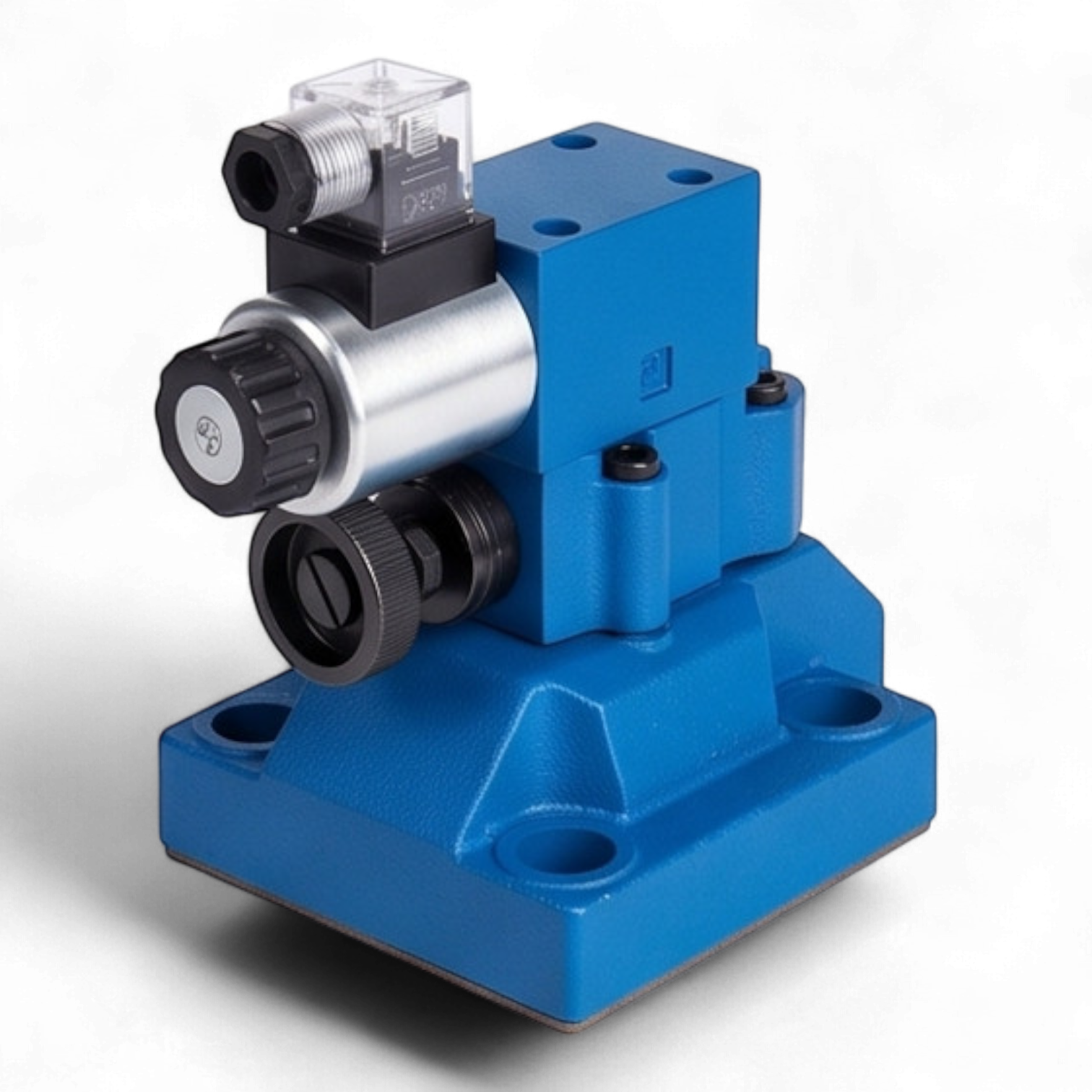

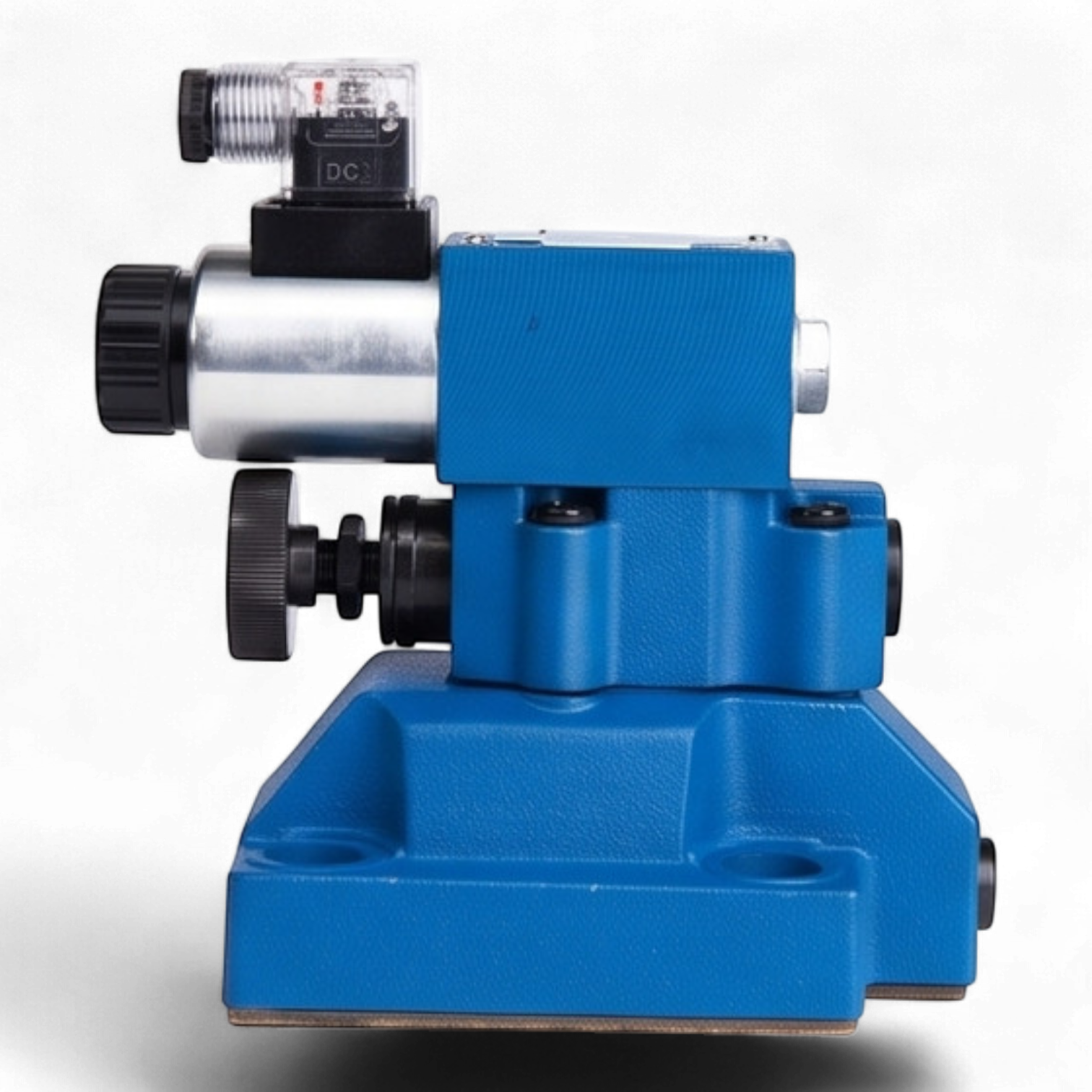

Техническое описание гидроклапана МКПВ-32/3С3Р2.220
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р2.220 предназначен для прецизионного поддержания установленного давления в гидравлических контурах, защиты исполнительных механизмов от механических перегрузок и реализации дистанционной разгрузки системы. Конструктивное исполнение оптимизировано для стыкового монтажа на присоединительную плиту согласно международному стандарту ISO 6264 (типоразмер CETOP R10).
Основные технические параметры:
- Условный проход (Ду): 32 мм
- Номинальная пропускная способность: 320 л/мин
- Максимальное рабочее давление: 320 бар (32 МПа)
- Диапазон регулирования давления: 20–250 бар (2,0–25,0 МПа)
- Номинальное давление настройки: 200 бар (20 МПа)
- Тип управления разгрузкой: электромагнитное (посредством пилотного клапана ВЕ6.574А)
- Параметры электропитания: ~220-230В / 50Гц
- Исходное состояние (обесточен): нормально-разгруженный (канал Р сообщен с Т)
- Механизм настройки: вращающаяся рукоятка
Конструктивные и эксплуатационные характеристики:
Аппарат представляет собой двухкаскадную гидравлическую систему, состоящую из основного клапана и вспомогательного пилота. Электромагнитный узел сопряжен через разъем стандарта DIN43650 A, оснащенный светодиодным индикатором состояния (LED). Класс пылевлагозащиты корпуса соответствует IP65. Эксплуатация устройства допускается на минеральных маслах с кинематической вязкостью в пределах 10–400 сСт. Требуемый класс чистоты рабочей жидкости обеспечивается фильтрацией с тонкостью не менее 25 мкм.
Спецификация маркировки МКПВ-32/3С3Р2.220:
- МКПВ — Клапан предохранительный непрямого действия
- 32 — Номинальный диаметр отверстия (32 мм)
- 3 — Номинальное давление на входе (32 МПа)
- С — Тип присоединения: стыковой монтаж
- 3 — Функциональная схема: с электромагнитным управлением, нормально-разгруженный
- Р — Тип регулировочного элемента: рукоятка
- 2 — Диапазон настройки давления (до 20 МПа)
- 220 — Напряжение питания катушки электромагнита (переменный ток 220В)
