Техническое описание гидроклапана МКПВ-32/3С3Р2.24

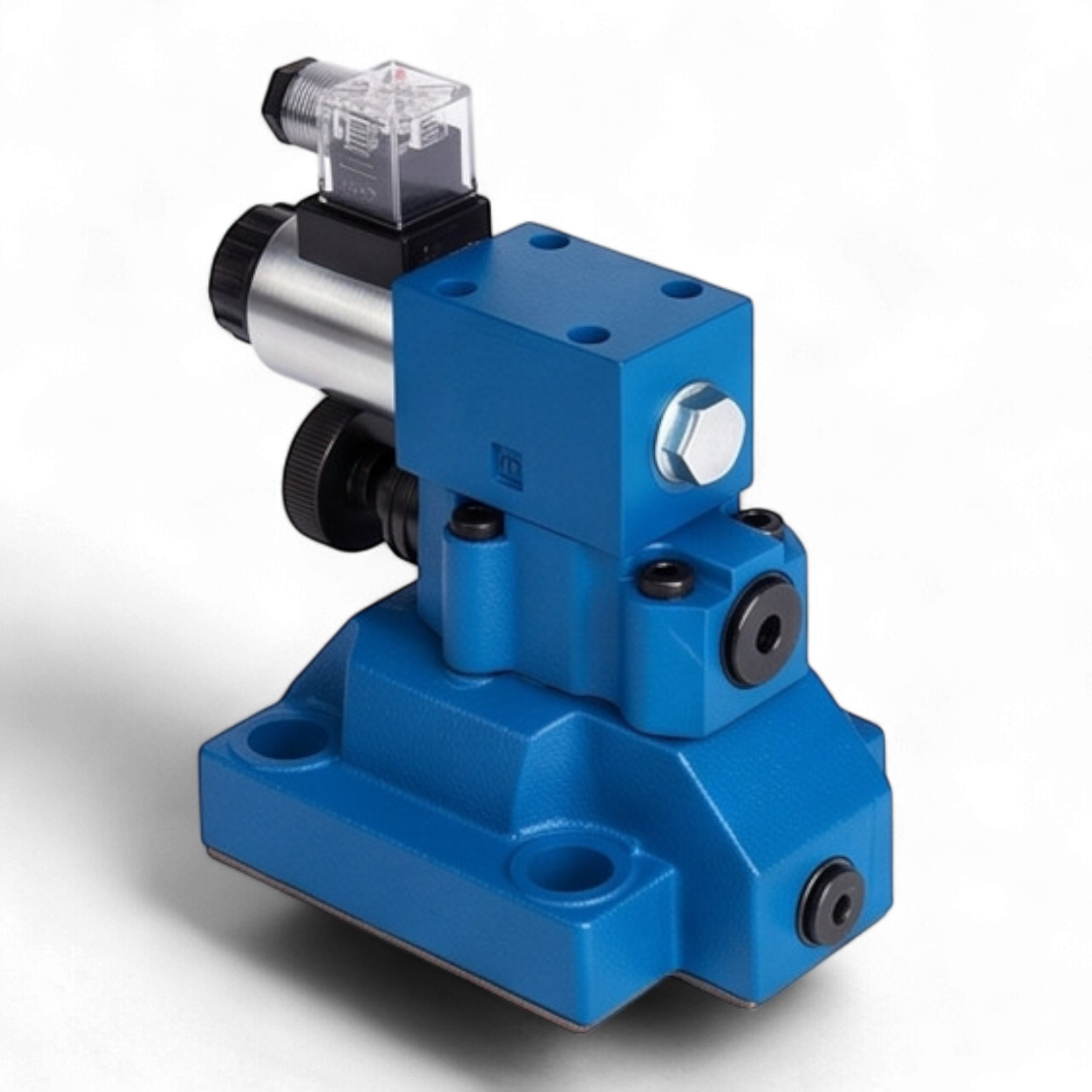

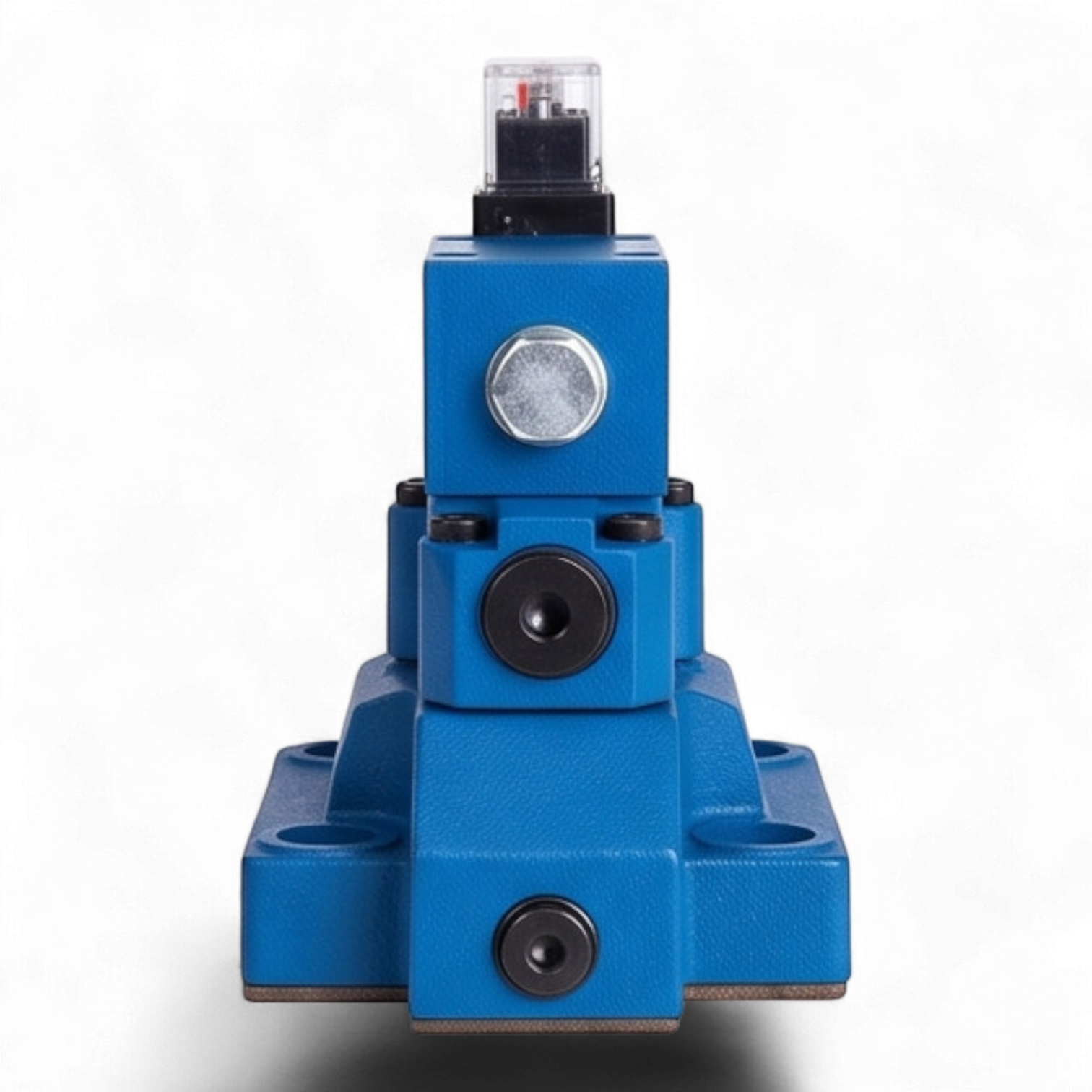

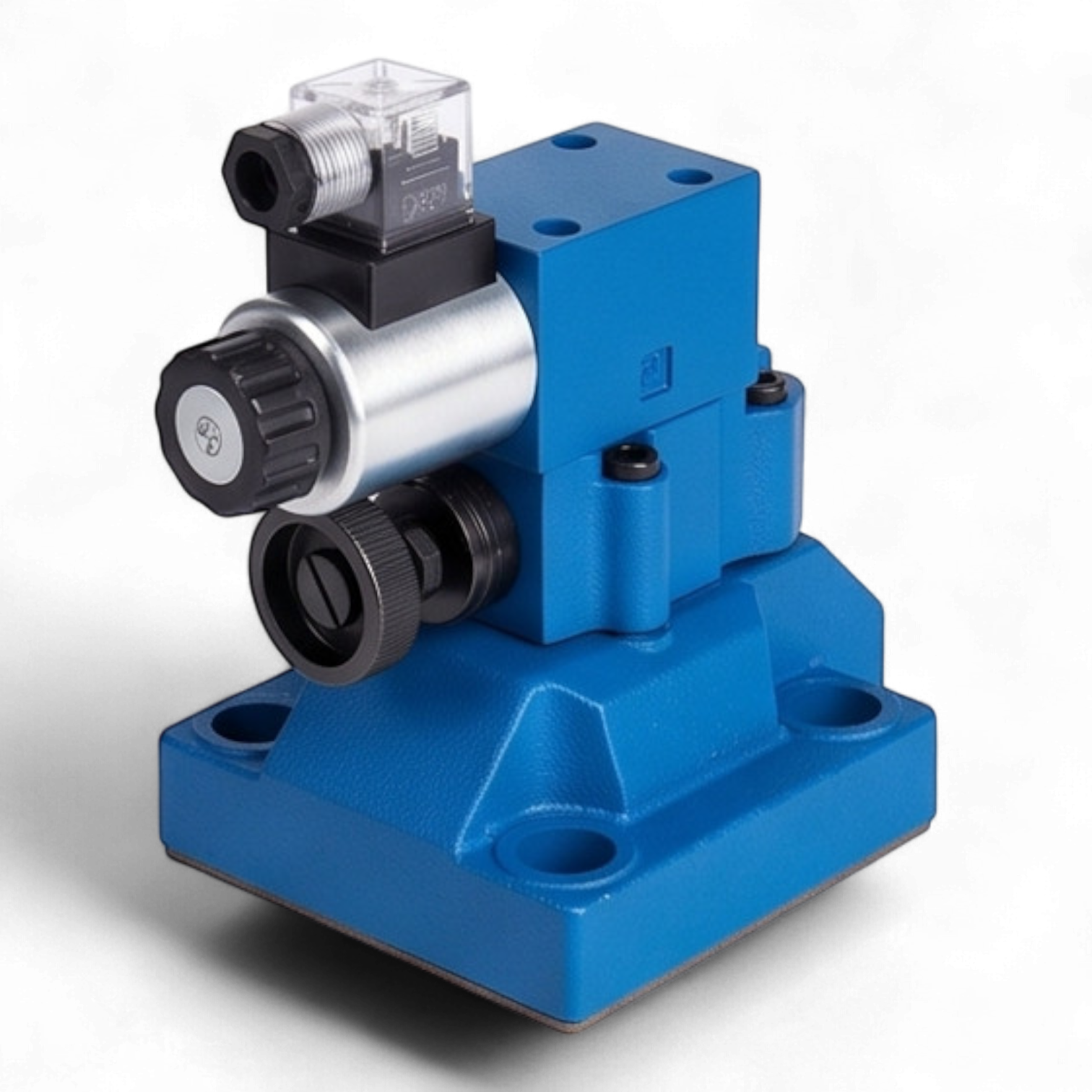

Предохранительный гидроклапан МКПВ-32/3С3Р2.24 представляет собой гидравлический аппарат непрямого действия, предназначенный для прецизионного поддержания заданного уровня давления в гидросистемах, защиты исполнительных механизмов от превышения номинальных параметров и реализации функции дистанционной разгрузки системы.
Данное устройство выполнено в исполнении для стыкового монтажа, соответствующего международному стандарту ISO 6264 (CETOP R10). Конструкция включает в себя основной клапан и пилотный каскад управления с электромагнитным приводом.
Основные технические параметры:
- Условный проход (Ду): 32 мм
- Номинальный расход рабочей жидкости: 320 л/мин
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20,0 МПа (200 бар)
- Максимальное рабочее давление: 32,0 МПа (320 бар)
- Тип управления разгрузкой: Электромагнитное, нормально-разгруженное (в обесточенном состоянии поток направлен в линию слива при минимальном давлении)
- Параметры электромагнита: Напряжение питания 24 В постоянного тока (DC)
- Пилотный распределитель: Модель ВЕ6.574А.Г24
- Эксплуатационные характеристики среды: Кинематическая вязкость масла в диапазоне 10 – 400 сСт
- Класс защиты электроразъема: IP65 согласно DIN 43650 A
Конструктивные и функциональные особенности:
Аппарат оснащен механическим регулировочным органом (рукояткой) для ручной установки порога срабатывания. Стыковой способ монтажа на плиту обеспечивает высокую герметичность и удобство технического обслуживания без демонтажа трубопроводов. Присоединительная поверхность порта P (напор) и T (слив) уплотняется специализированными кольцами круглого сечения.
Габаритные характеристики корпуса МКПВ-32/3С: ширина B1 составляет 115 мм, межосевое расстояние B2 — 82,5 мм, габаритная длина L1 — 154,5 мм.
