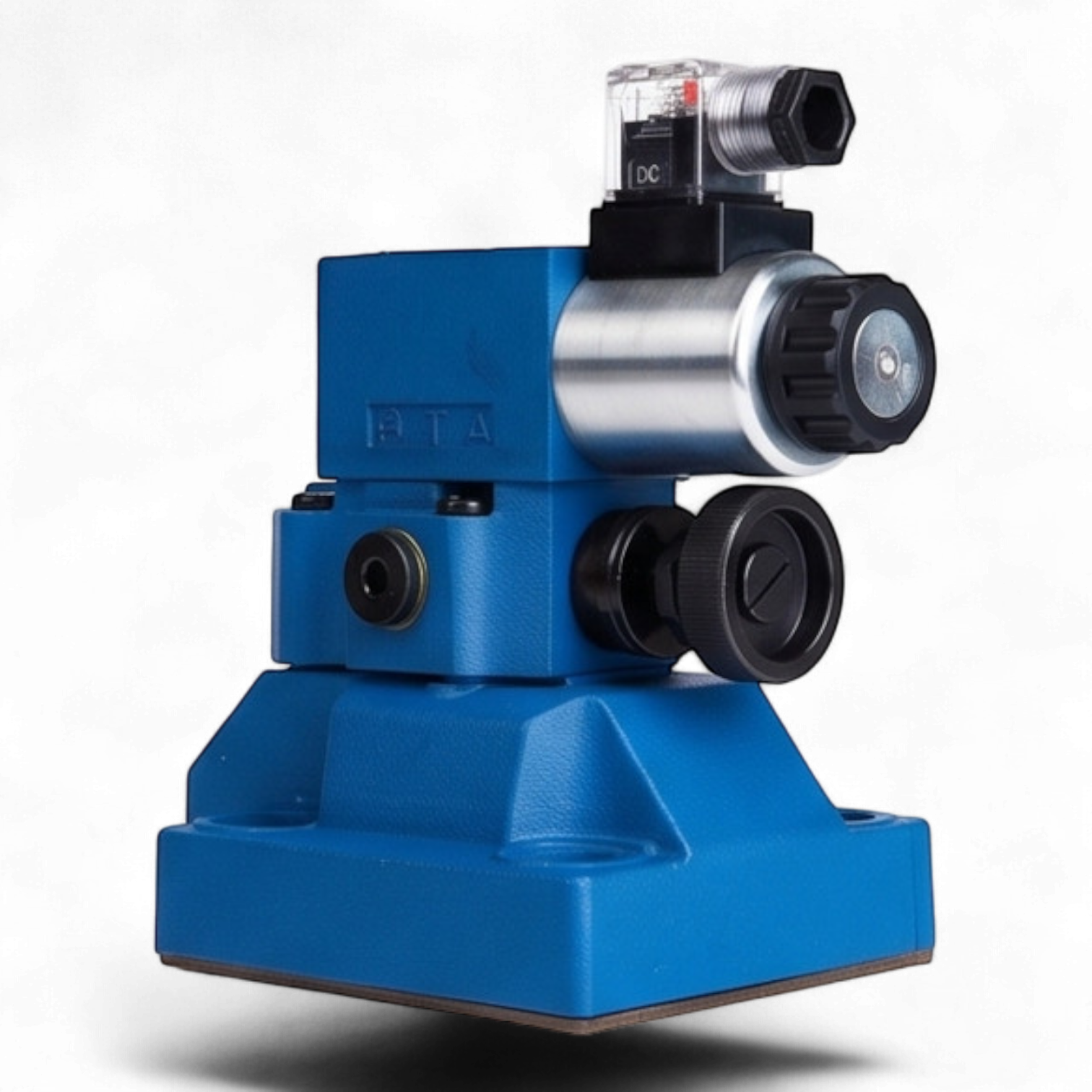

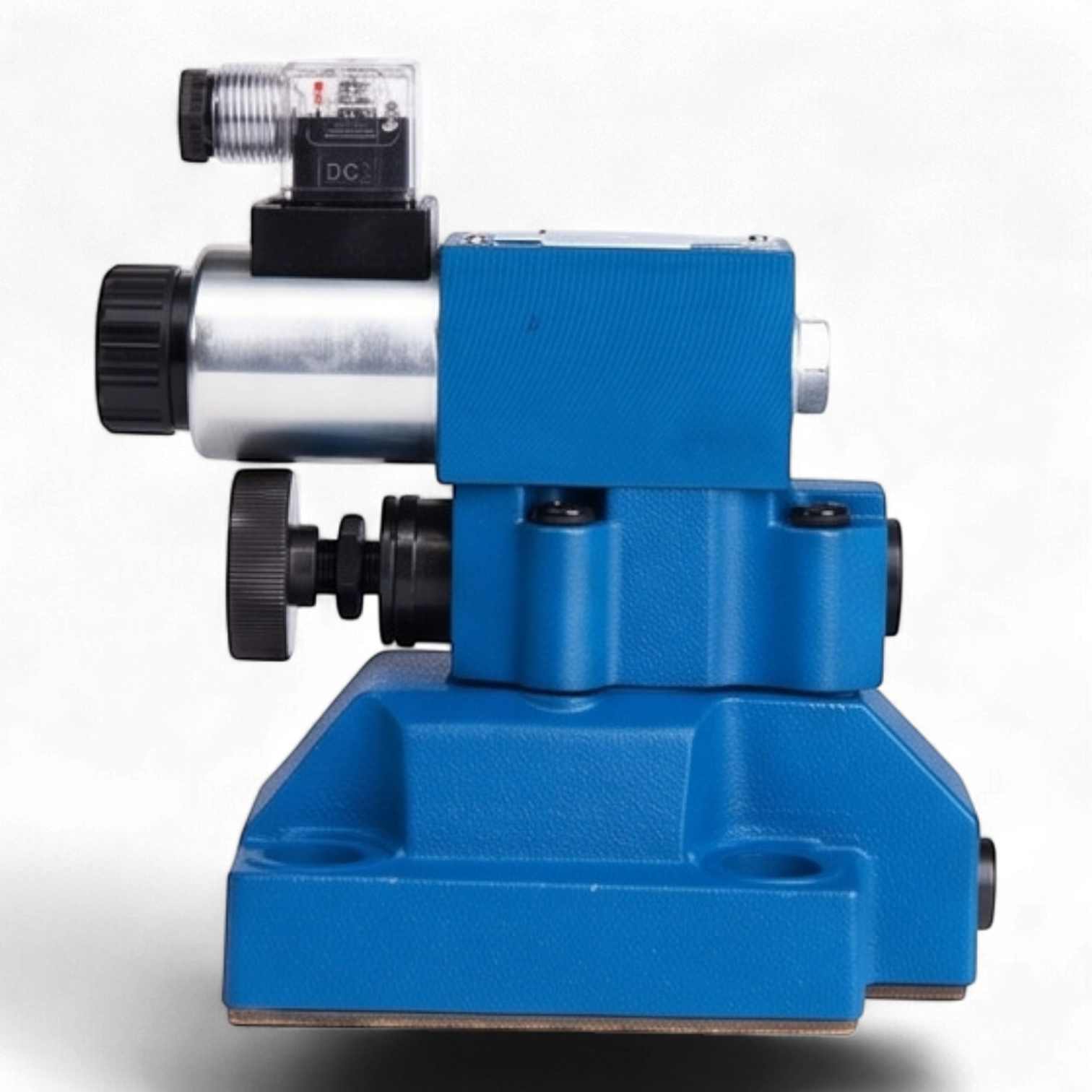

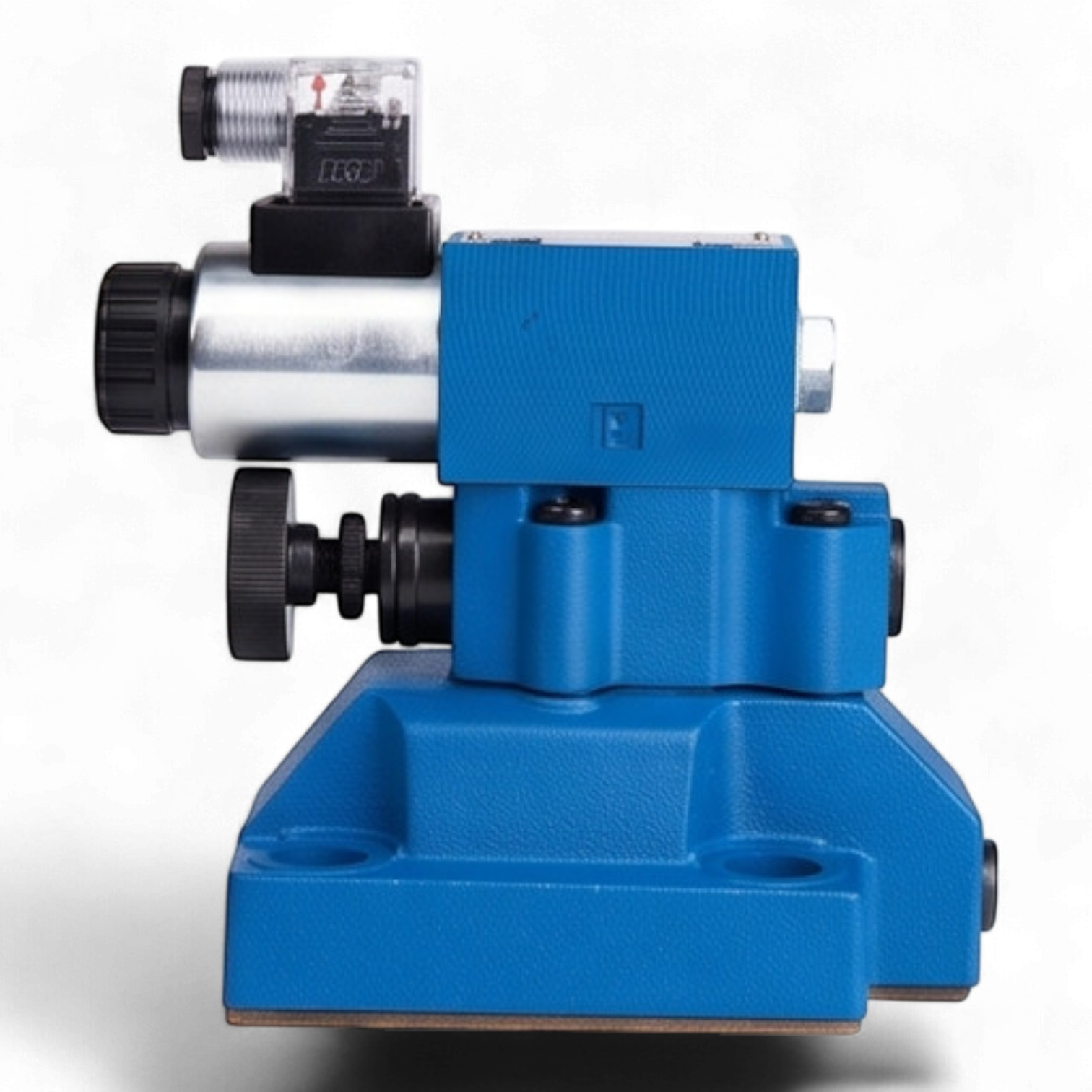

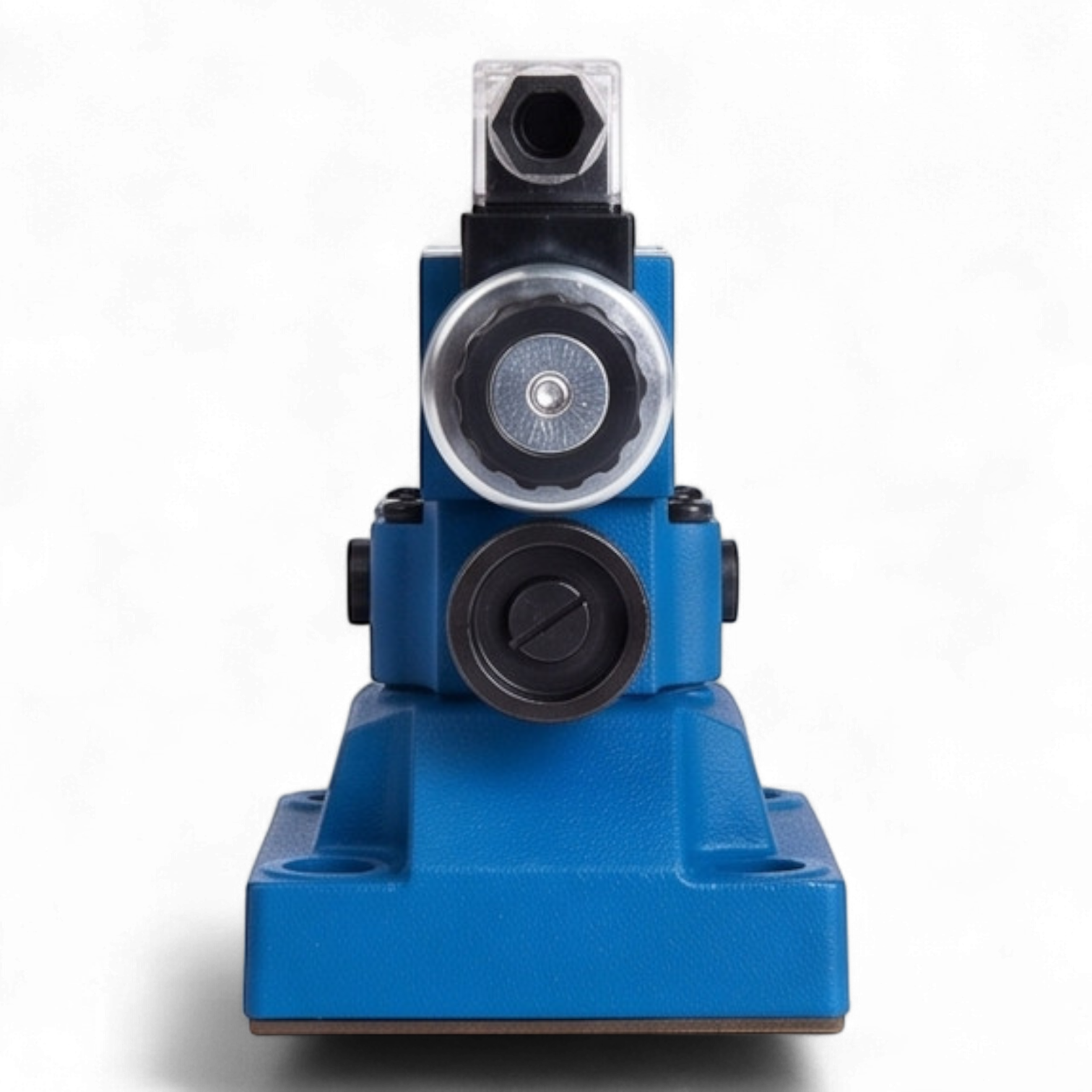

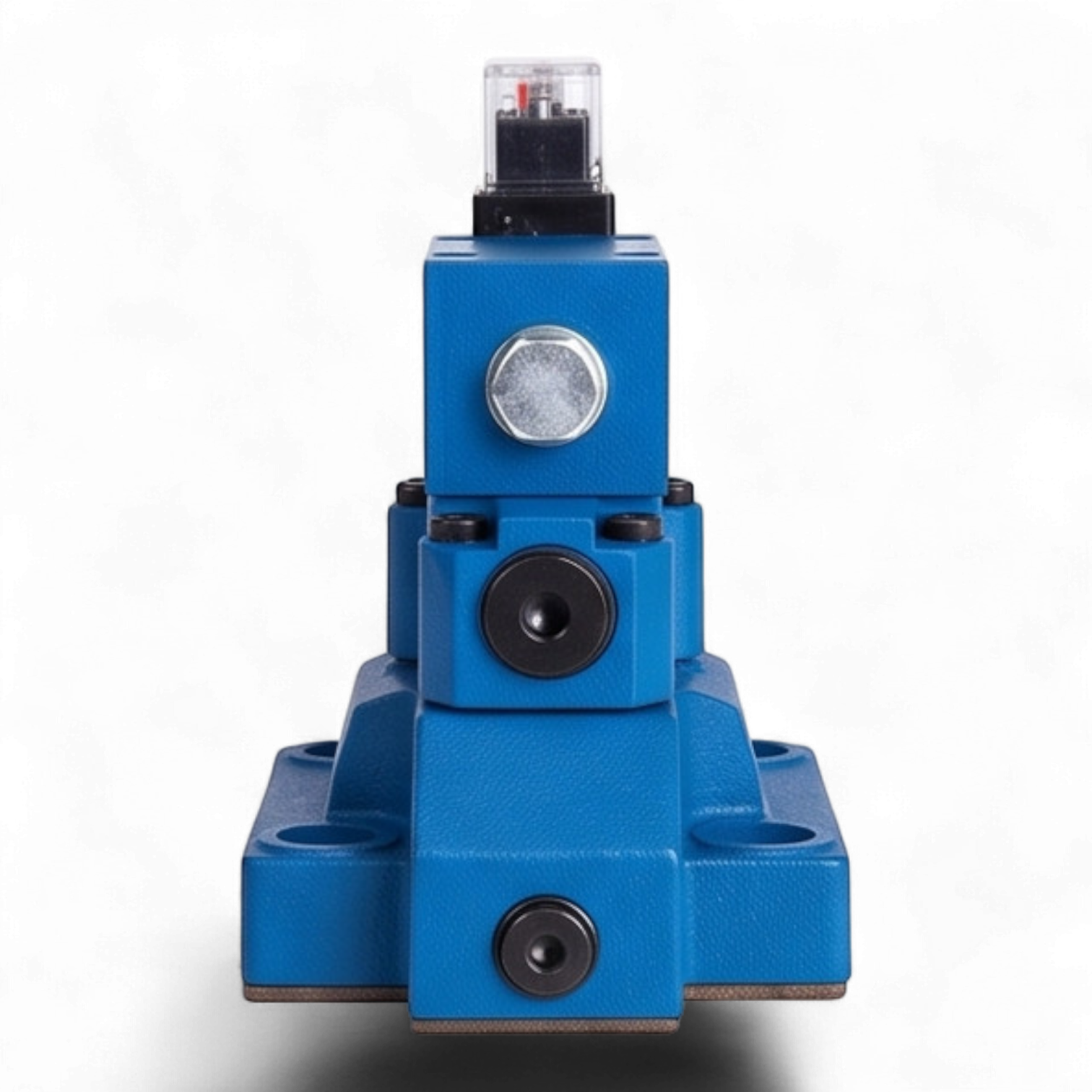

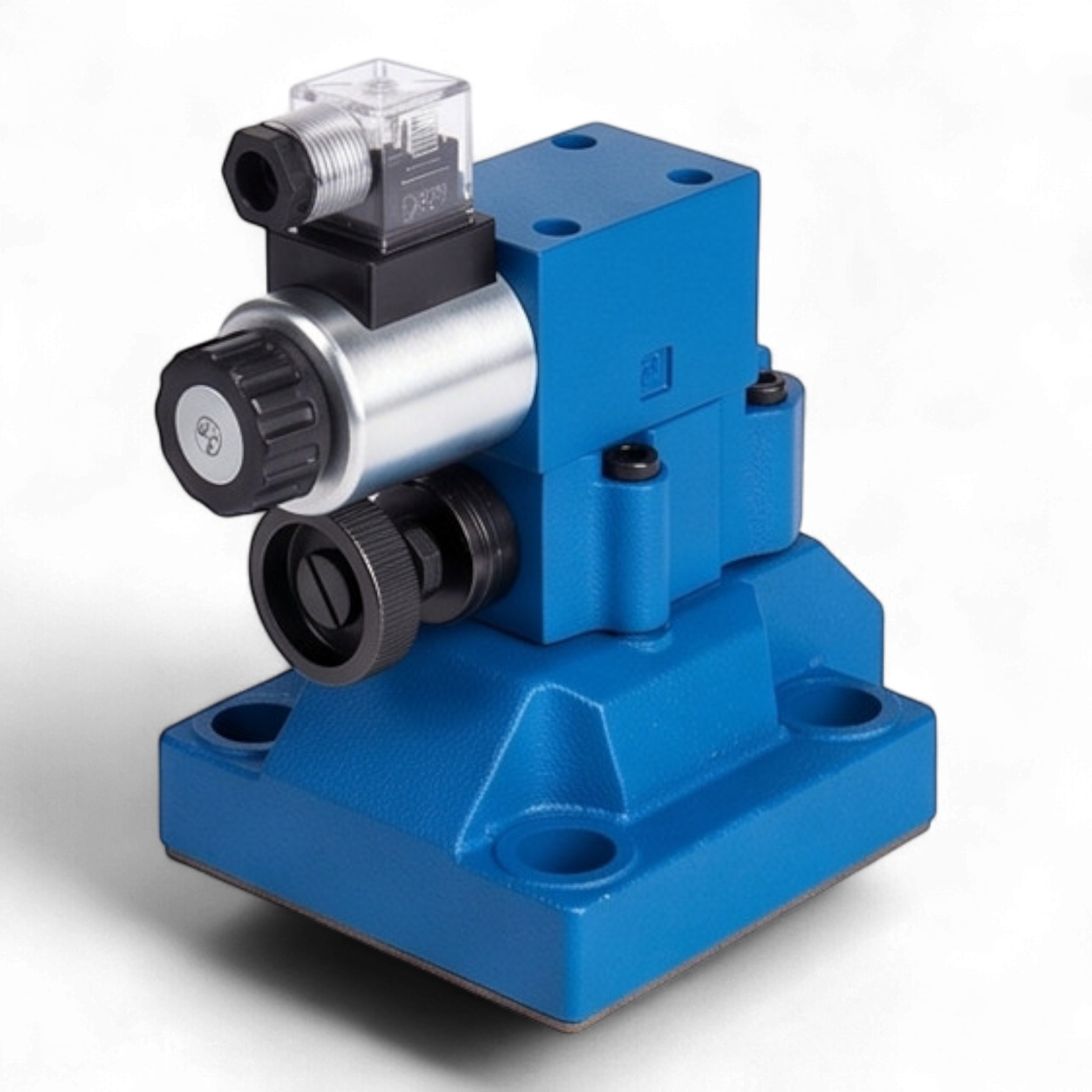

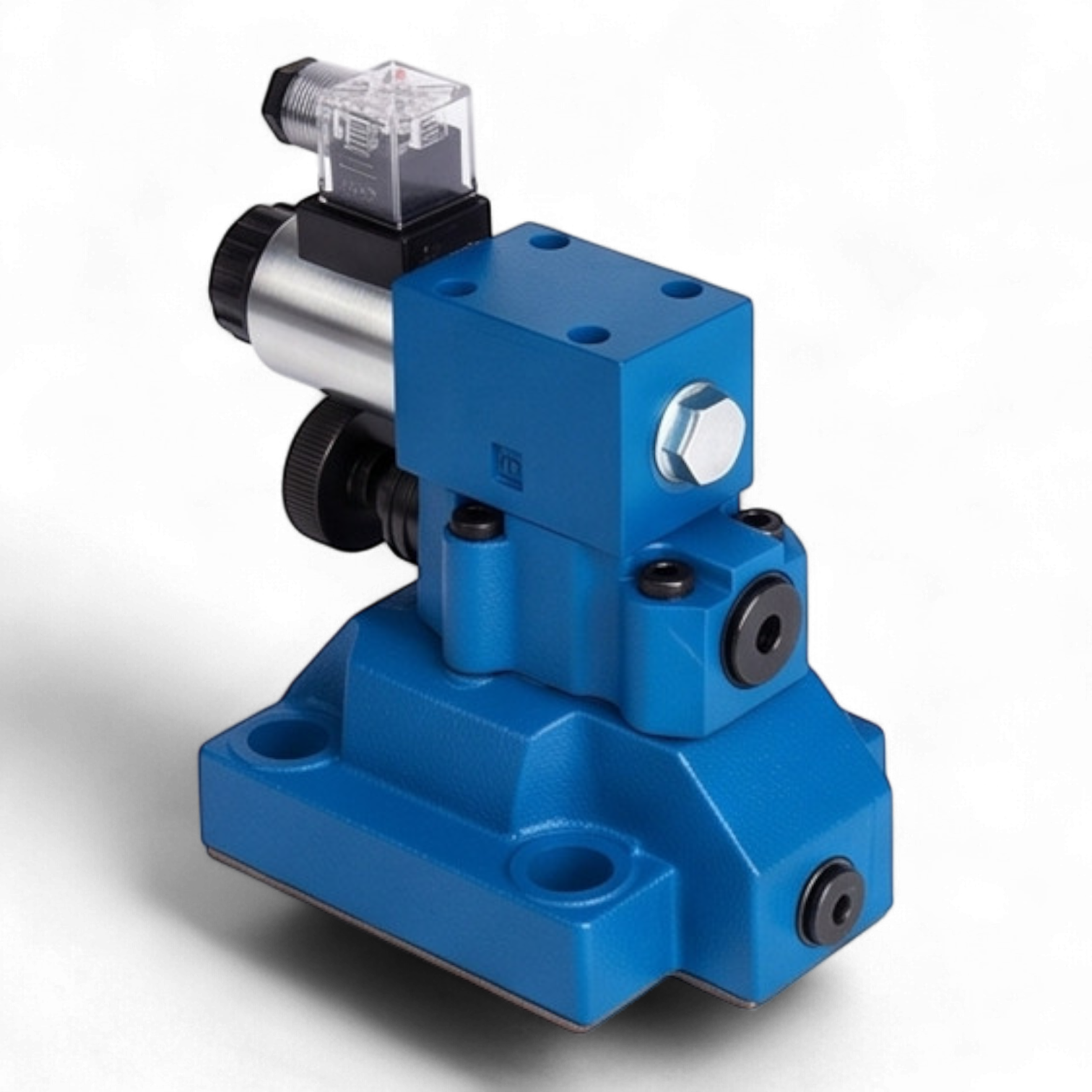

Техническое описание гидроклапана МКПВ-32/3С3Р3.110
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р3.110 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильных машин. Аппарат обеспечивает эффективную защиту гидросистемы от превышения номинальных параметров давления и реализует функцию дистанционной электромагнитной разгрузки.
Технические характеристики
- Условный проход (Ду): 32 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа
- Номинальный расход рабочей жидкости: 320 л/мин
- Тип монтажа: Стыковой (присоединительная поверхность согласно ISO 6264, CETOP R10)
- Управление разгрузкой: Электромагнитное, посредством пилотного клапана ВЕ6.574А.В110
- Параметры электропитания: ~110В / 50Гц (переменный ток)
- Функциональное состояние (без тока): Нормально-разгруженный (линия Р соединена с Т)
- Регулировочный орган: Рукоятка
- Класс защиты: IP65
Конструктивные и функциональные особенности
Гидроклапан выполнен по двухкаскадной схеме, включающей основной и пилотный каскады управления. Интегрированный электромагнитный привод позволяет переводить гидравлическую систему в режим разгрузки, обеспечивая слив рабочей жидкости в бак при минимальном сопротивлении по внешнему электрическому сигналу. Стыковое исполнение гарантирует высокую герметичность интерфейса и упрощает регламентные работы, исключая необходимость демонтажа гидравлических линий.
Расшифровка маркировки
- МКПВ: Модульный клапан предохранительный (в данном исполнении стыкового монтажа)
- 32: Условный проход 32 мм
- 3: Номинальное давление 32 МПа
- С: Способ монтажа — стыковой
- 3: Тип управления — электромагнитное, нормально-разгруженное
- Р: Регулировочный орган — рукоятка
- 3: Максимальное давление настройки до 32 МПа
- 110: Напряжение управления ~110В переменного тока
