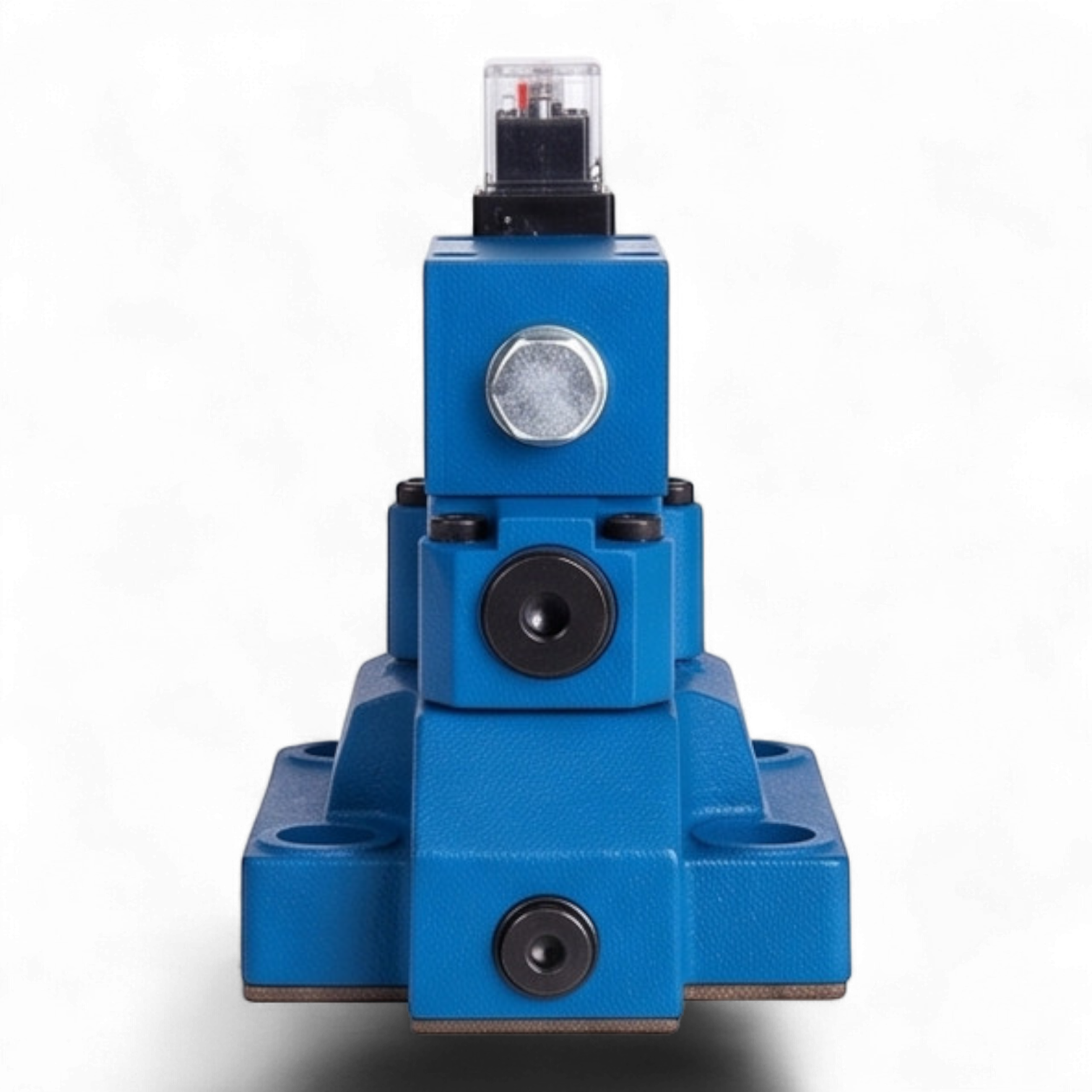

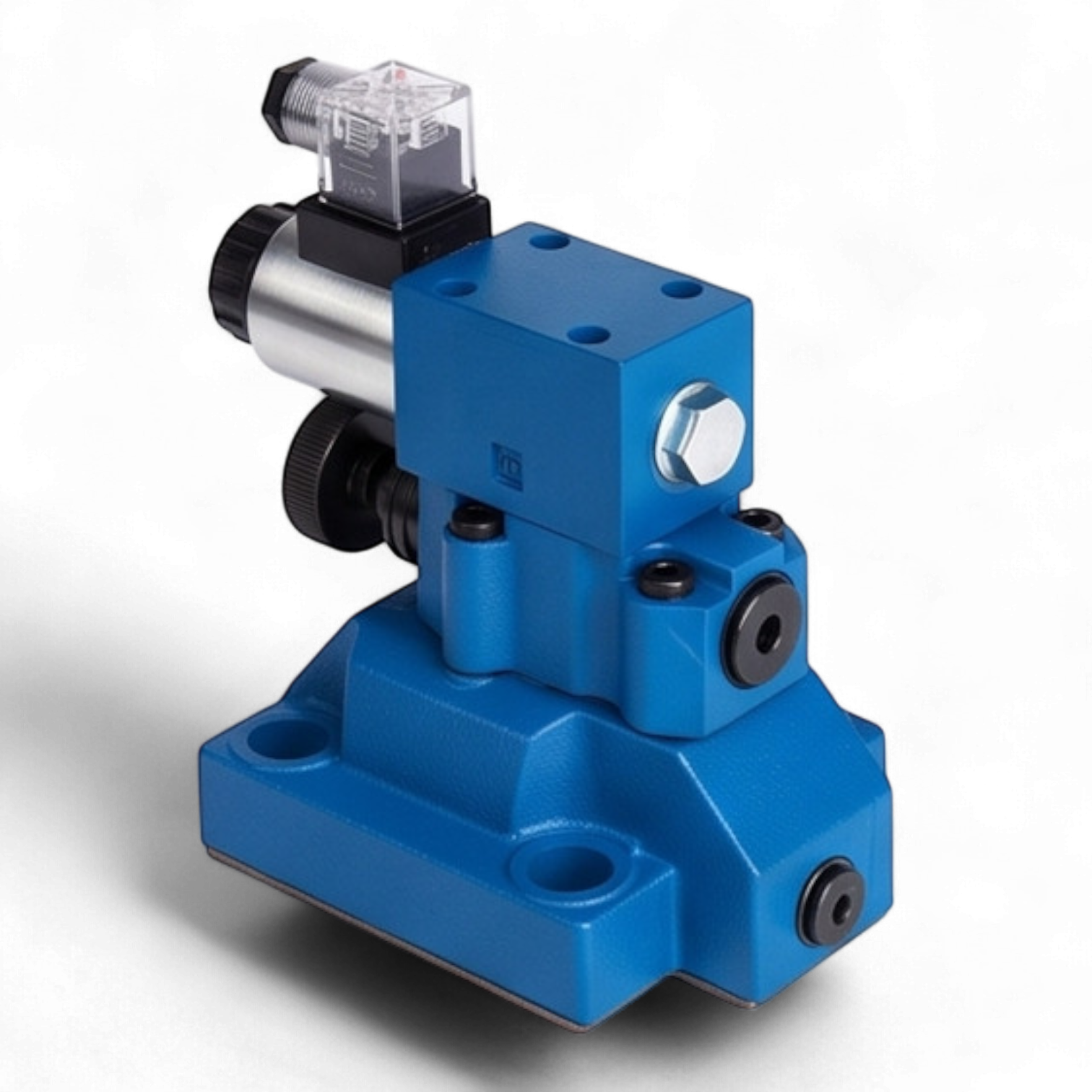

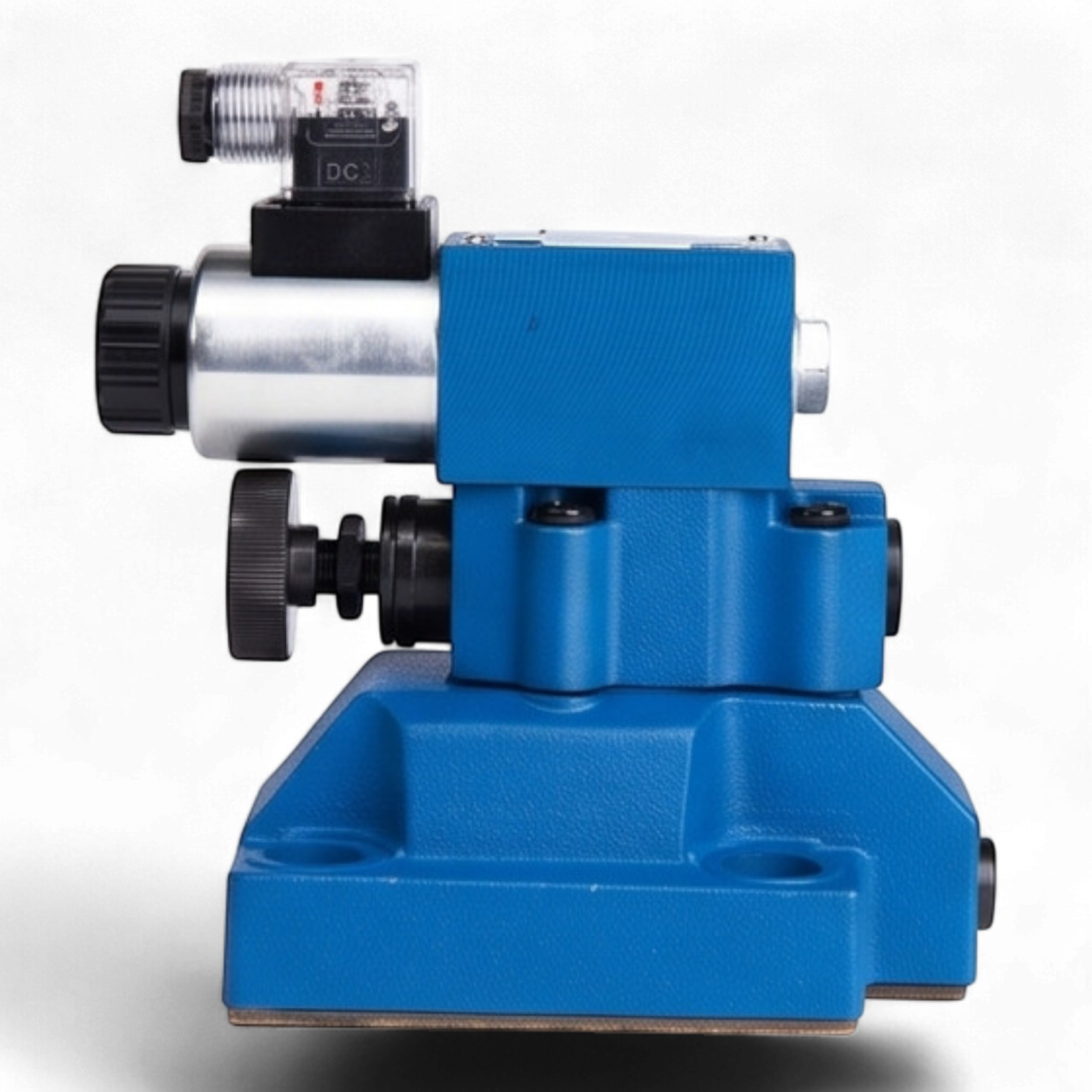

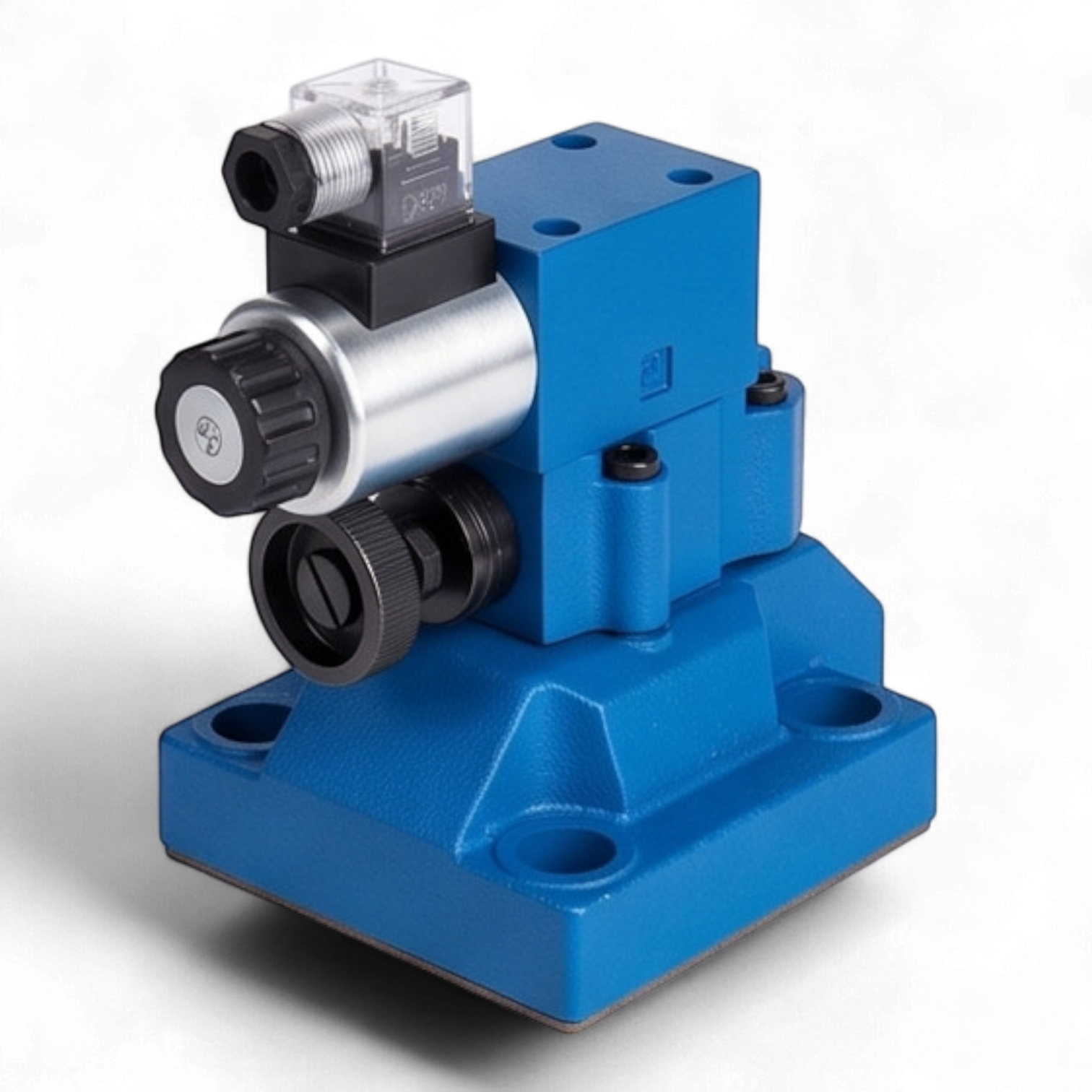

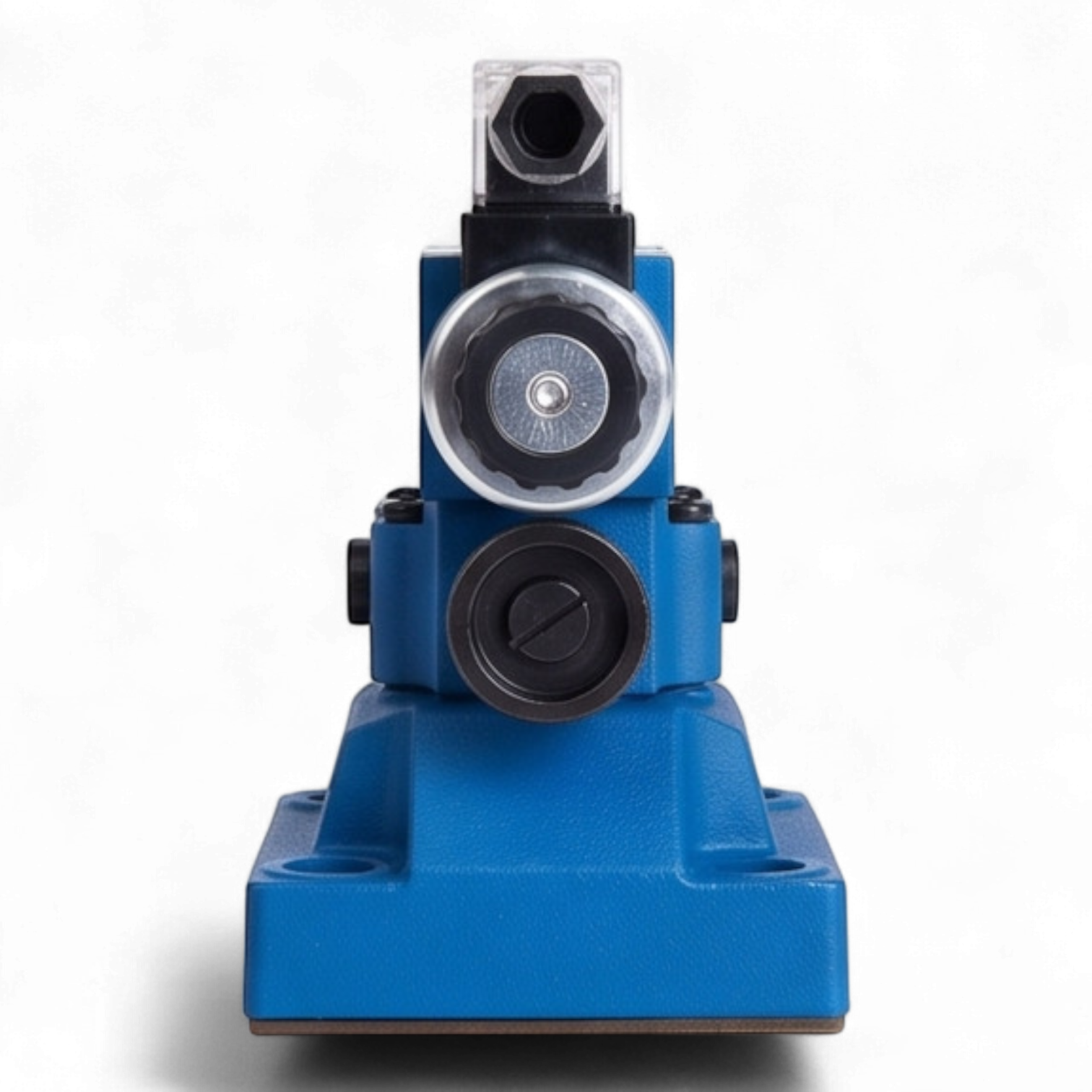

Техническое описание гидроклапана МКПВ-32/3С3Р3.220
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р3.220 предназначен для поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильной техники. Устройство обеспечивает защиту гидравлических систем от превышения номинальных параметров давления и реализует функцию дистанционной разгрузки системы.
Технические характеристики
- Тип монтажа: Стыковой (плитный), согласно стандарту ISO 6264 (CETOP R10).
- Условный проход (DN): 32 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар).
- Номинальный расход рабочей жидкости: 320 л/мин.
- Тип управления: Электромагнитное управление разгрузкой.
- Конструктивное исполнение: Нормально-разгруженный (режим разгрузки при обесточенном электромагните).
- Параметры электропитания пилота: ~220-230В / 50Гц (переменный ток).
- Орган регулировки: Рукоятка.
Конструкция и принцип функционирования
Аппарат включает основной каскад (клапан давления) и пилотный каскад управления (гидрораспределитель ВЕ6.574А). В исходном состоянии (электромагнит обесточен) основной запорно-регулирующий элемент открыт, обеспечивая циркуляцию рабочей жидкости в сливную магистраль с минимальным сопротивлением. При активации электромагнита пилотный каскад блокирует линию управления, переводя устройство в режим ограничения давления согласно предустановленному усилию пружины.
Эксплуатационные параметры
- Рабочая среда: Минеральные масла с кинематической вязкостью 10–400 сСт.
- Класс чистоты рабочей жидкости: Не ниже 12 по ГОСТ 17216-2001.
- Класс защиты электромагнита: IP65.
- Электрическое соединение: Штепсельный разъем DIN 43650 A с интегрированной светодиодной индикацией.
