Описание

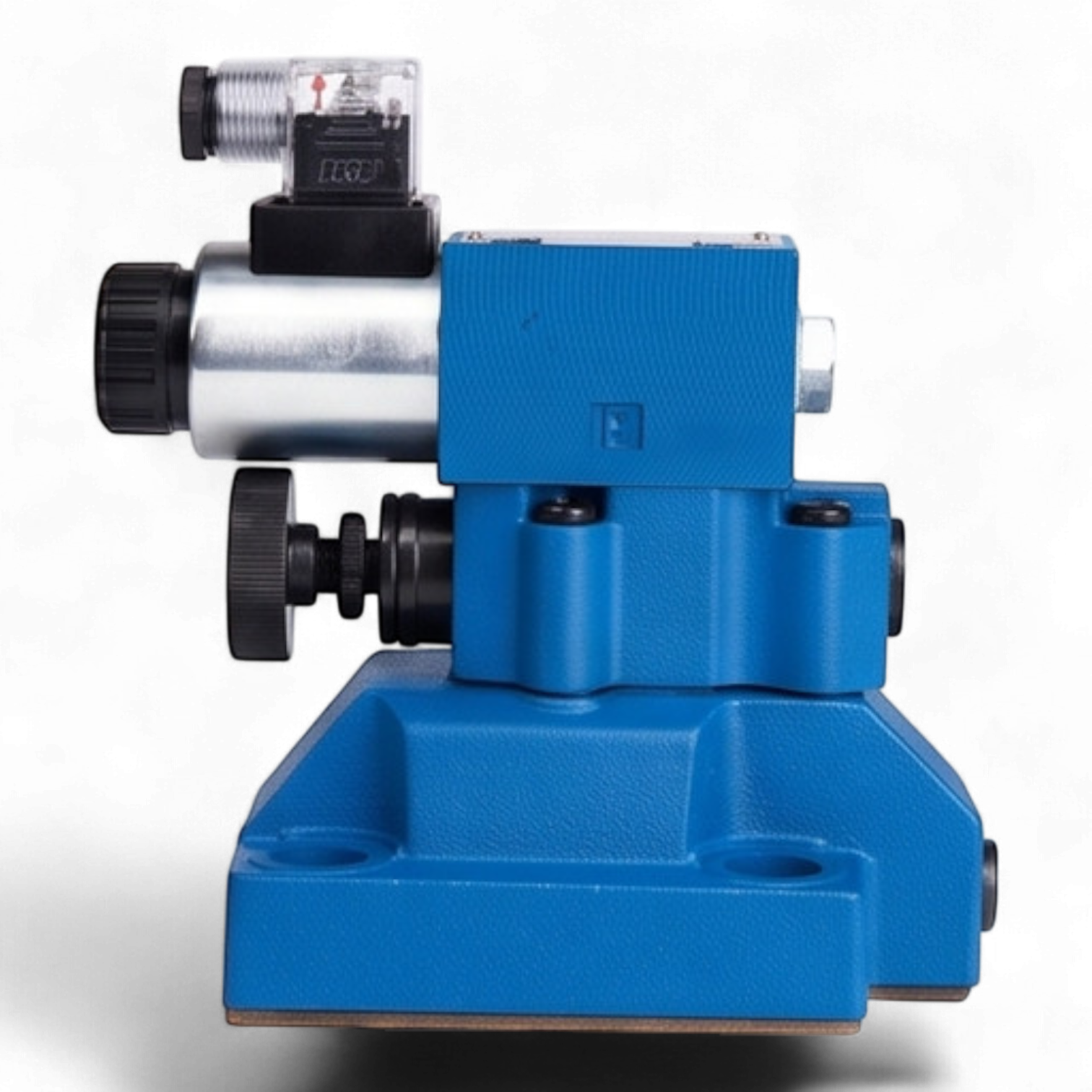

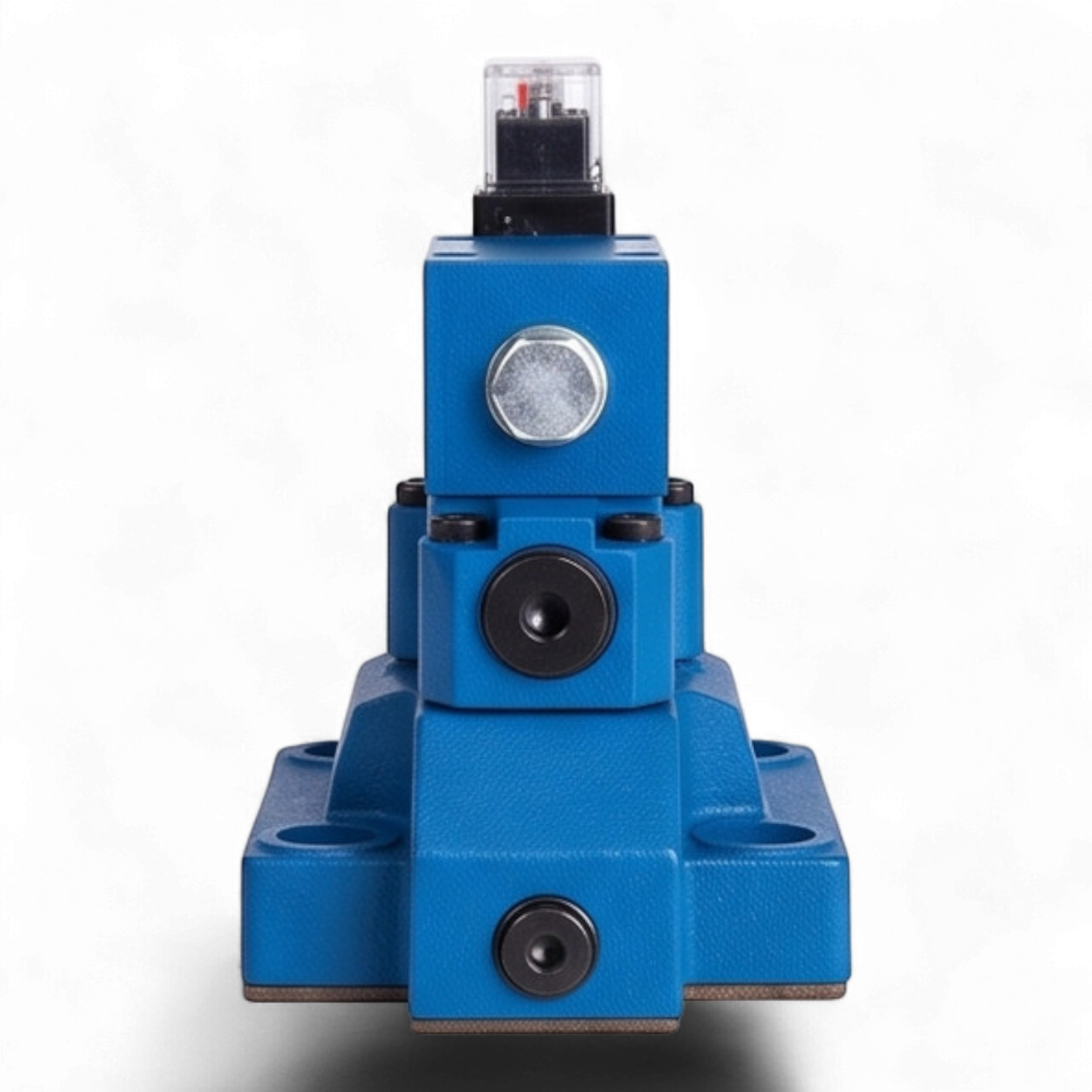

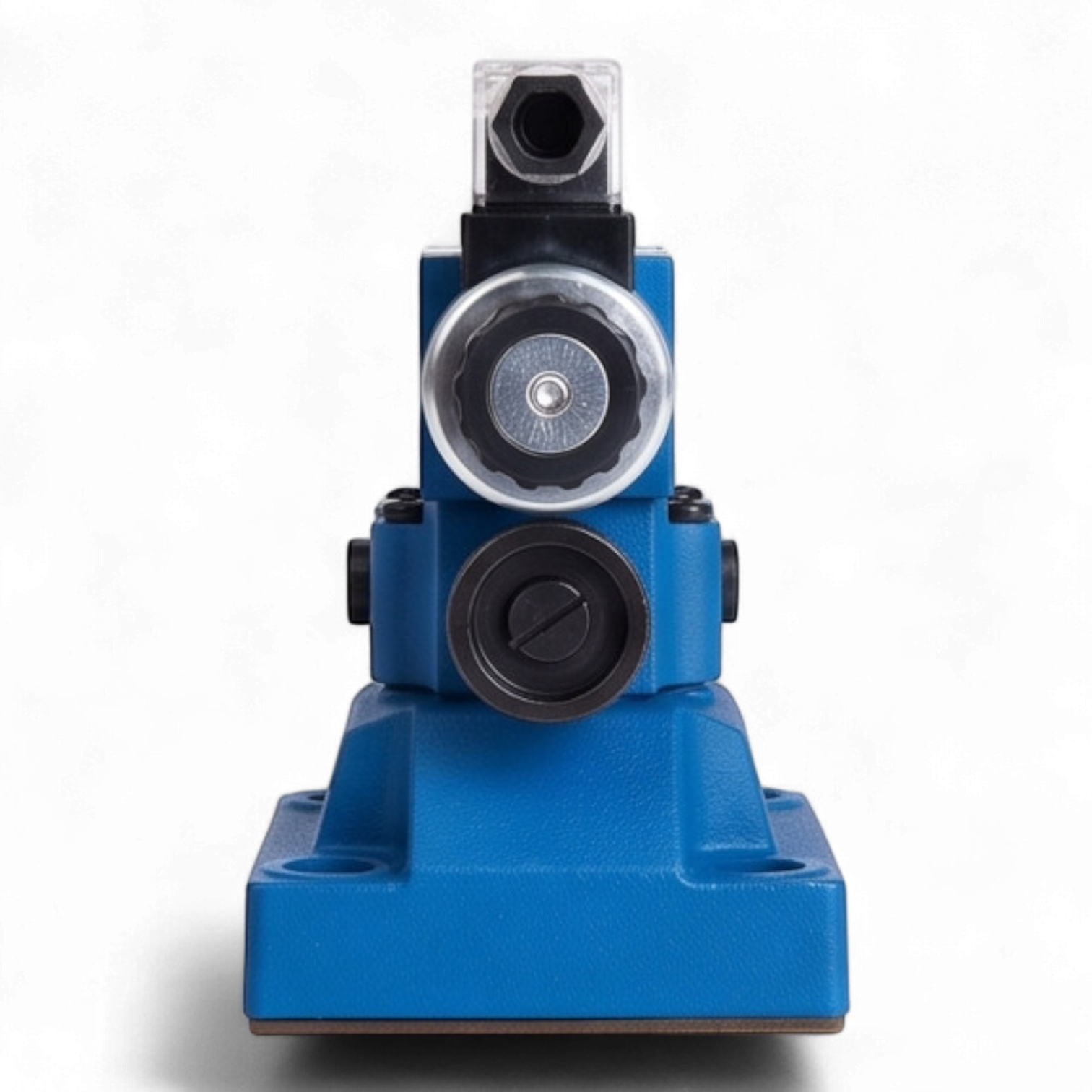

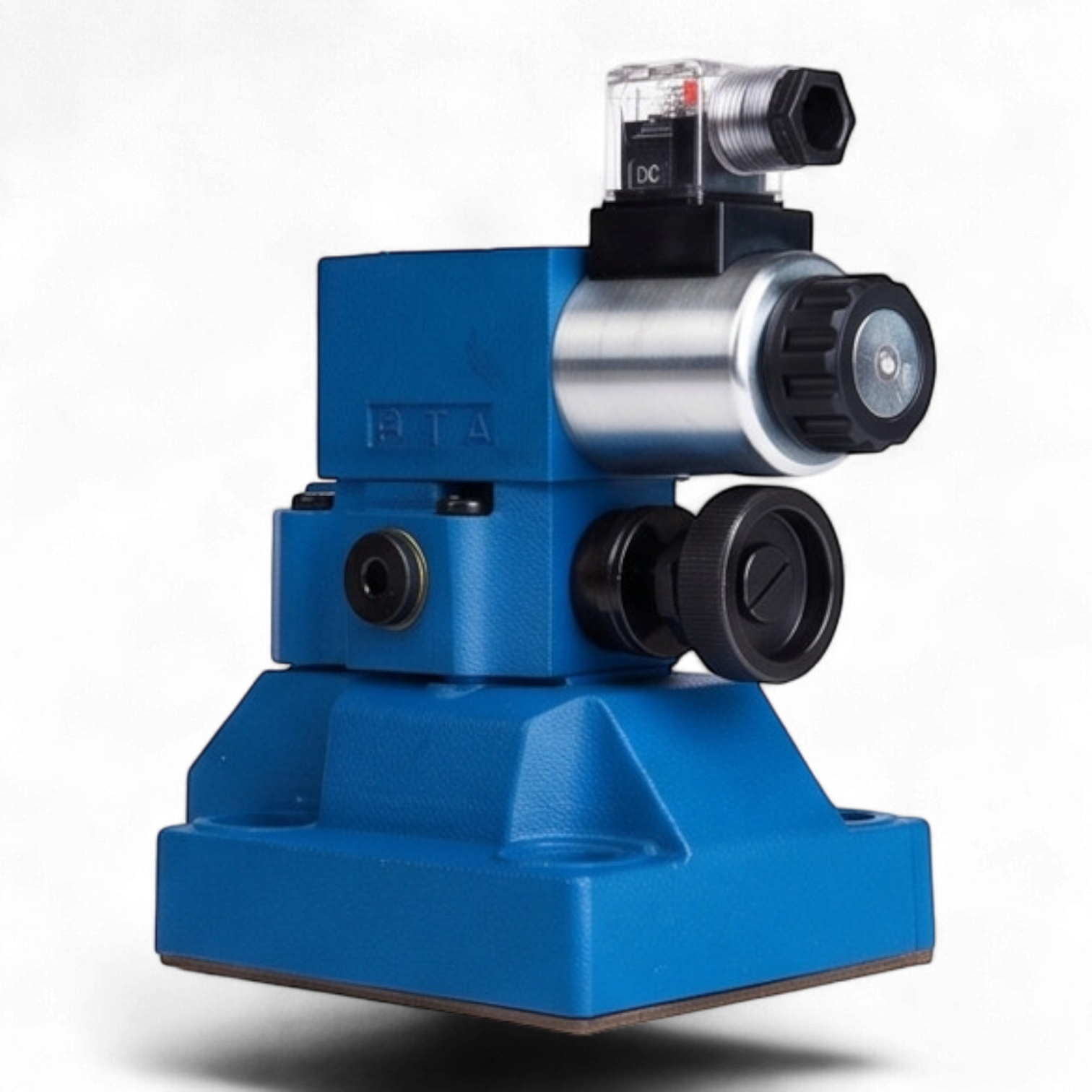

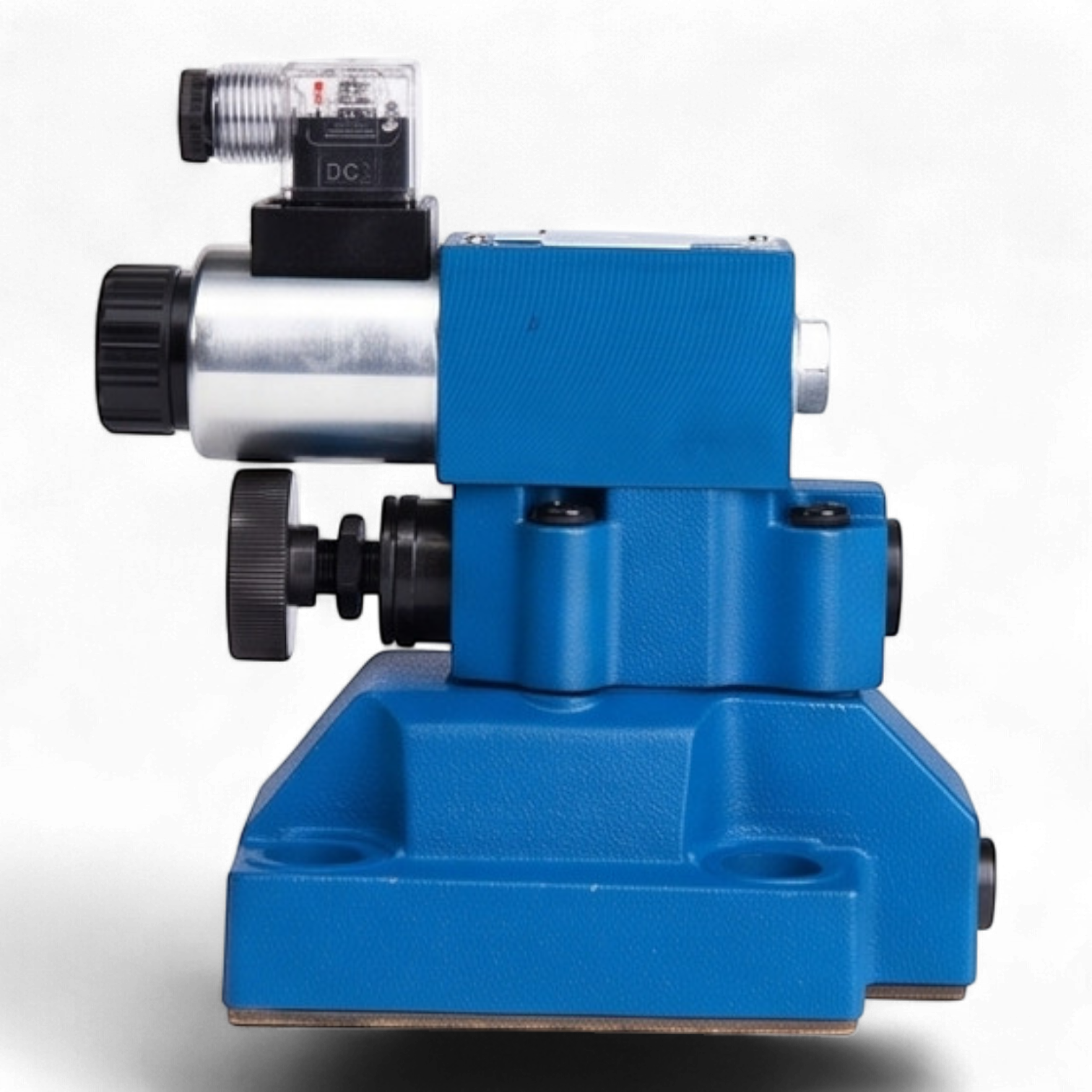

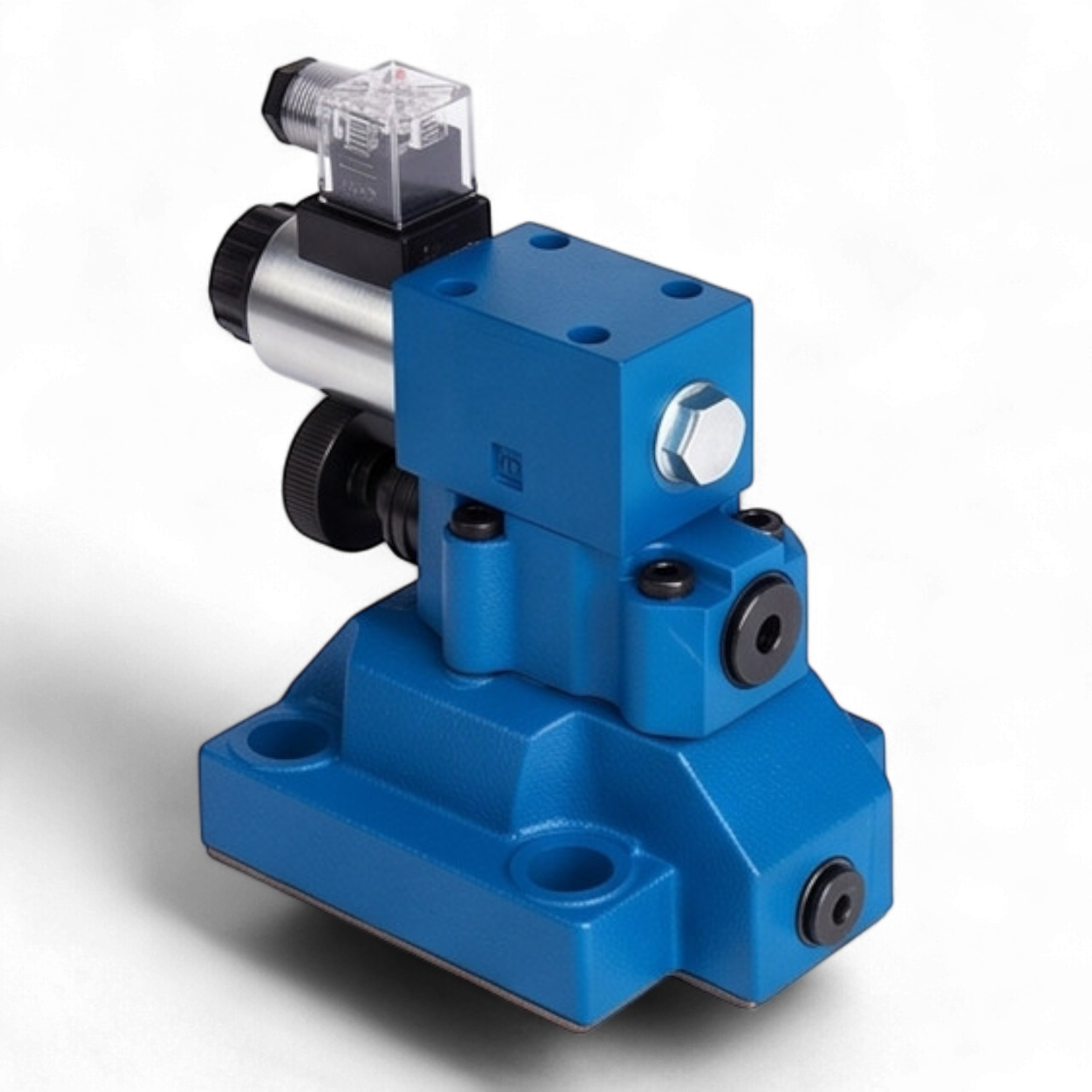

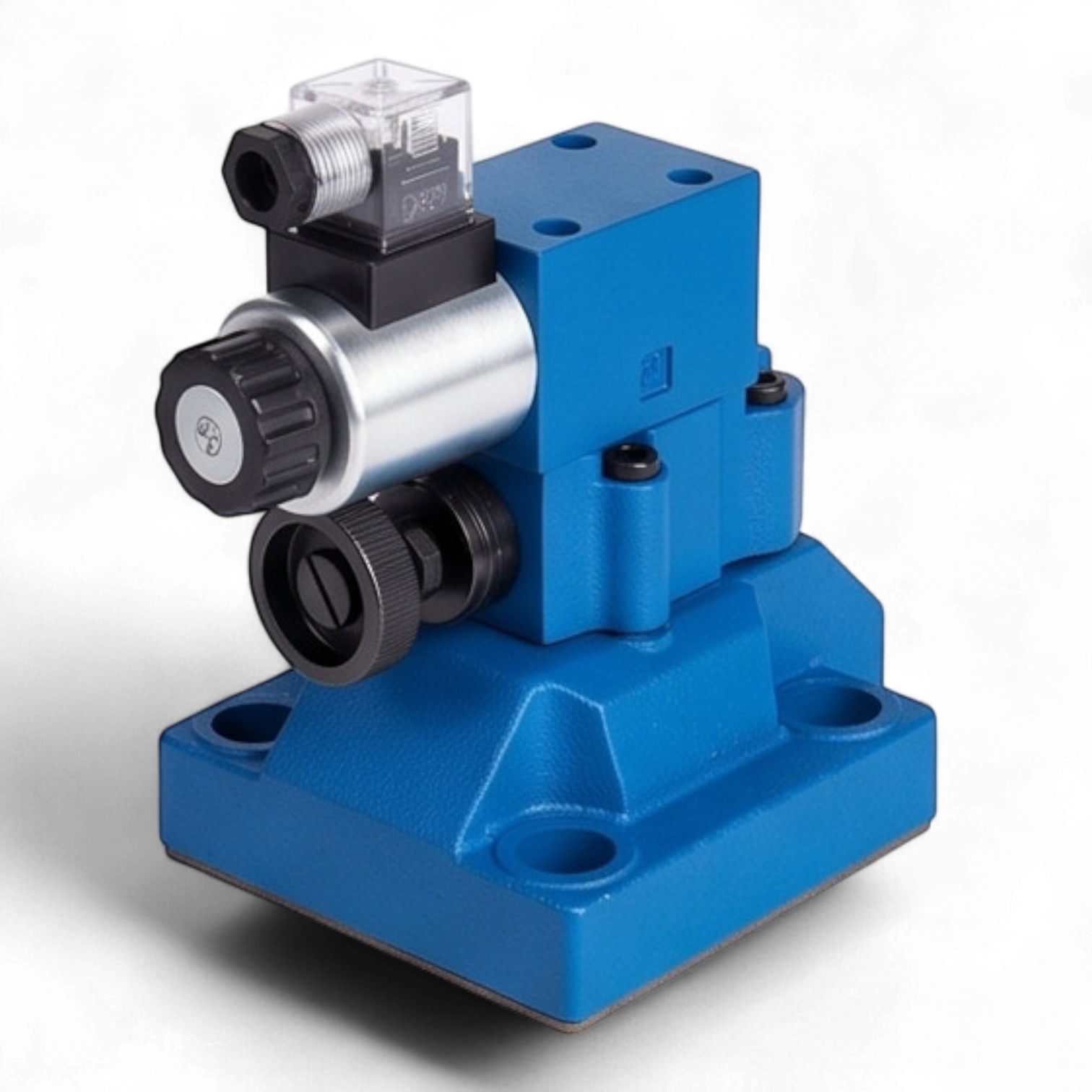

Техническое описание гидроклапана МКПВ-32/3С4Р2.110
Гидроклапан предохранительный МКПВ-32/3С4Р2.110 представляет собой аппарат непрямого действия стыкового (плитного) исполнения. Устройство предназначено для прецизионного поддержания заданного уровня давления в гидросистеме, обеспечения защиты напорных магистралей от превышения установленных лимитов и реализации функции дистанционной электромагнитной разгрузки.
Конструктивные и эксплуатационные параметры:
- Интерфейс монтажа: Стыковой монтаж соответствует стандарту CETOP R10, что минимизирует время на техническое обслуживание и обеспечивает высокую жесткость соединения.
- Пилотное управление: Интегрированный электромагнитный распределитель ВЕ6.574А.В110 (напряжение питания ~110В/50Гц). Конфигурация обеспечивает нормально-нагруженный режим работы.
- Регулировочный механизм: Ручная настройка давления срабатывания в диапазоне 2,0–25,0 МПа осуществляется посредством регулировочной рукоятки.
- Электротехническое исполнение: Коннектор стандарта DIN43650 A со встроенным LED-индикатором рабочего состояния. Степень защиты оболочки соответствует классу IP65.
Технические характеристики:
- Условный проход (Ду): 32 мм
- Номинальная пропускная способность: 320 л/мин
- Номинальное давление настройки: 200 бар (20 МПа)
- Максимально допустимое рабочее давление: 320 бар (32 МПа)
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 сСт
- Функциональные порты: Линия P (напор), Линия T (слив)
Характеристики
Тип монтажа
Стыковой
Типоразмер
CETOP R10
Тип клапана давления
Предохранительный
Условный проход, мм
32
Номинальный расход, л/мин
320
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
