Техническое описание гидроклапана МКПВ-32/3С4Р2.24
Предохранительный гидроклапан непрямого действия МКПВ-32/3С4Р2.24 предназначен для поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильной техники. Устройство обеспечивает защиту гидросистемы от превышения номинальных параметров давления и реализует функцию дистанционной разгрузки. Конструктивное исполнение соответствует стандарту ISO 6264 (типоразмер CETOP R10) для стыкового монтажа на плиту.
Технические характеристики
- Условный проход (Ду): 32 мм
- Номинальный расход рабочей жидкости: 320 л/мин
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Давление настройки (номинальное): 20,0 МПа (200 бар)
- Максимально допустимое рабочее давление: 32,0 МПа (320 бар)
- Тип управления разгрузкой: электромагнитное, нормально-нагруженное (активация разгрузки при подаче напряжения)
- Параметры электромагнитного привода: постоянный ток (DC), напряжение 24В
- Модель пилотного распределителя: ВЕ6.574А.Г24
- Тип регулировочного механизма: рукоятка
- Кинематическая вязкость рабочей жидкости: 10 – 400 сСт
- Класс пылевлагозащиты: IP65
Конструктивные особенности и принцип функционирования

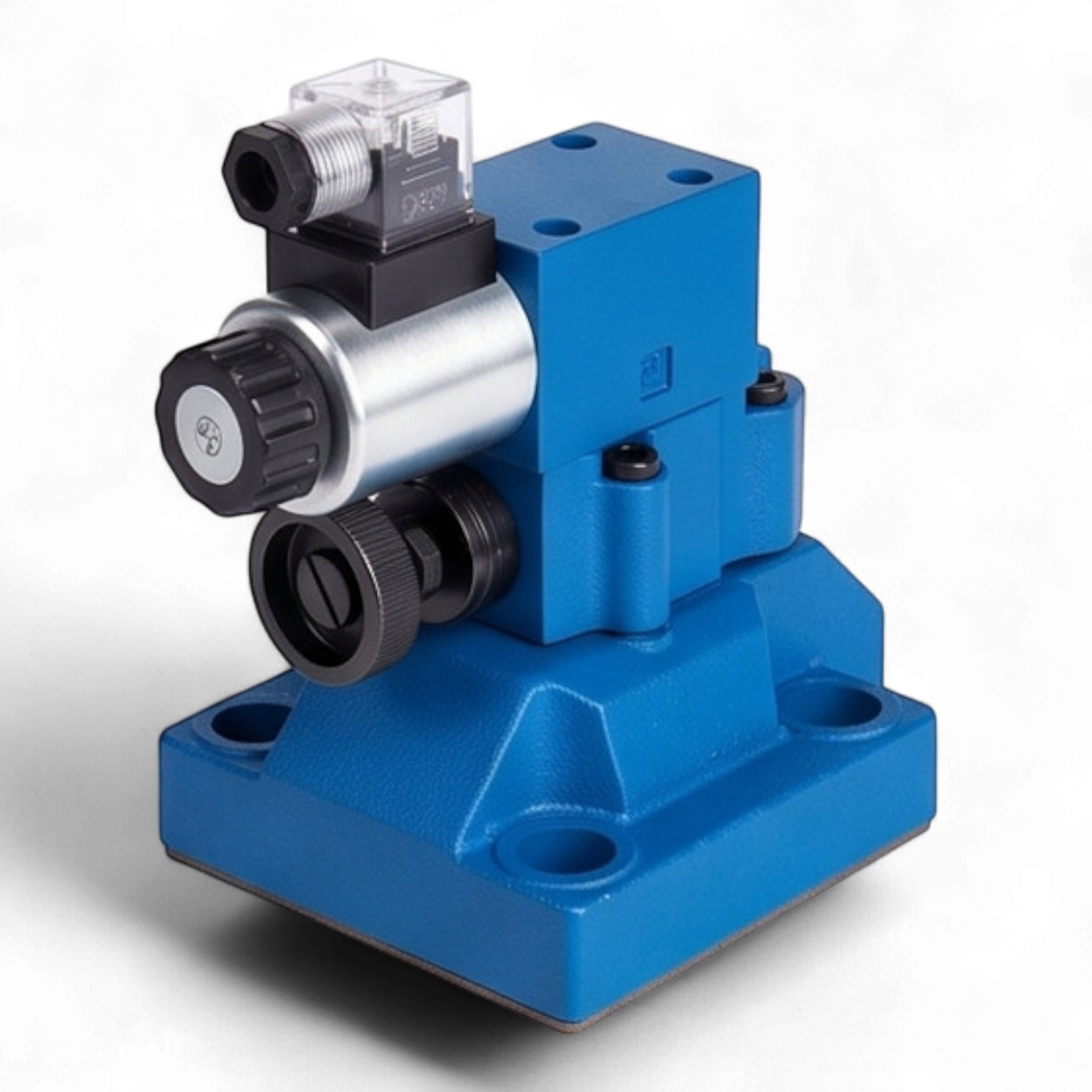

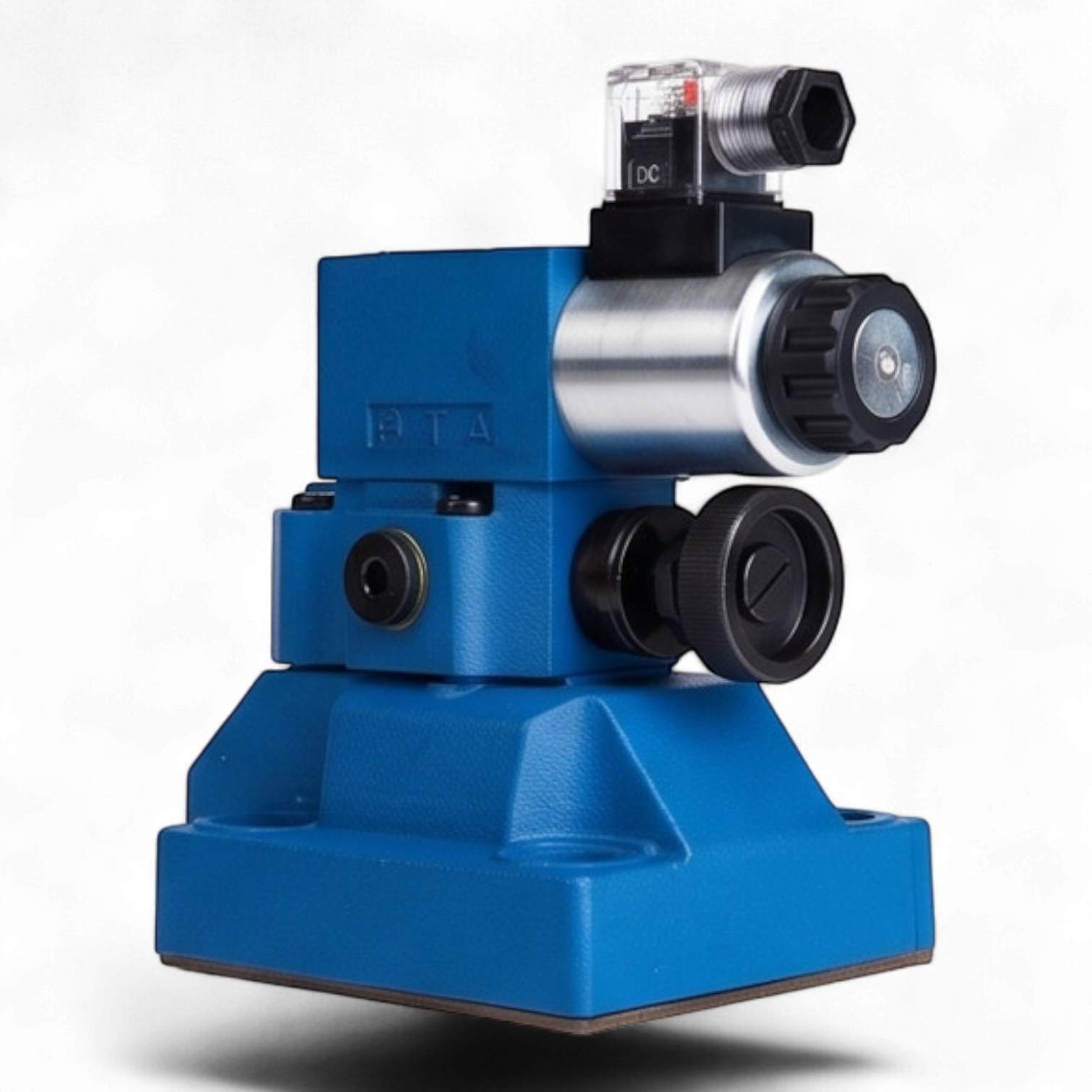

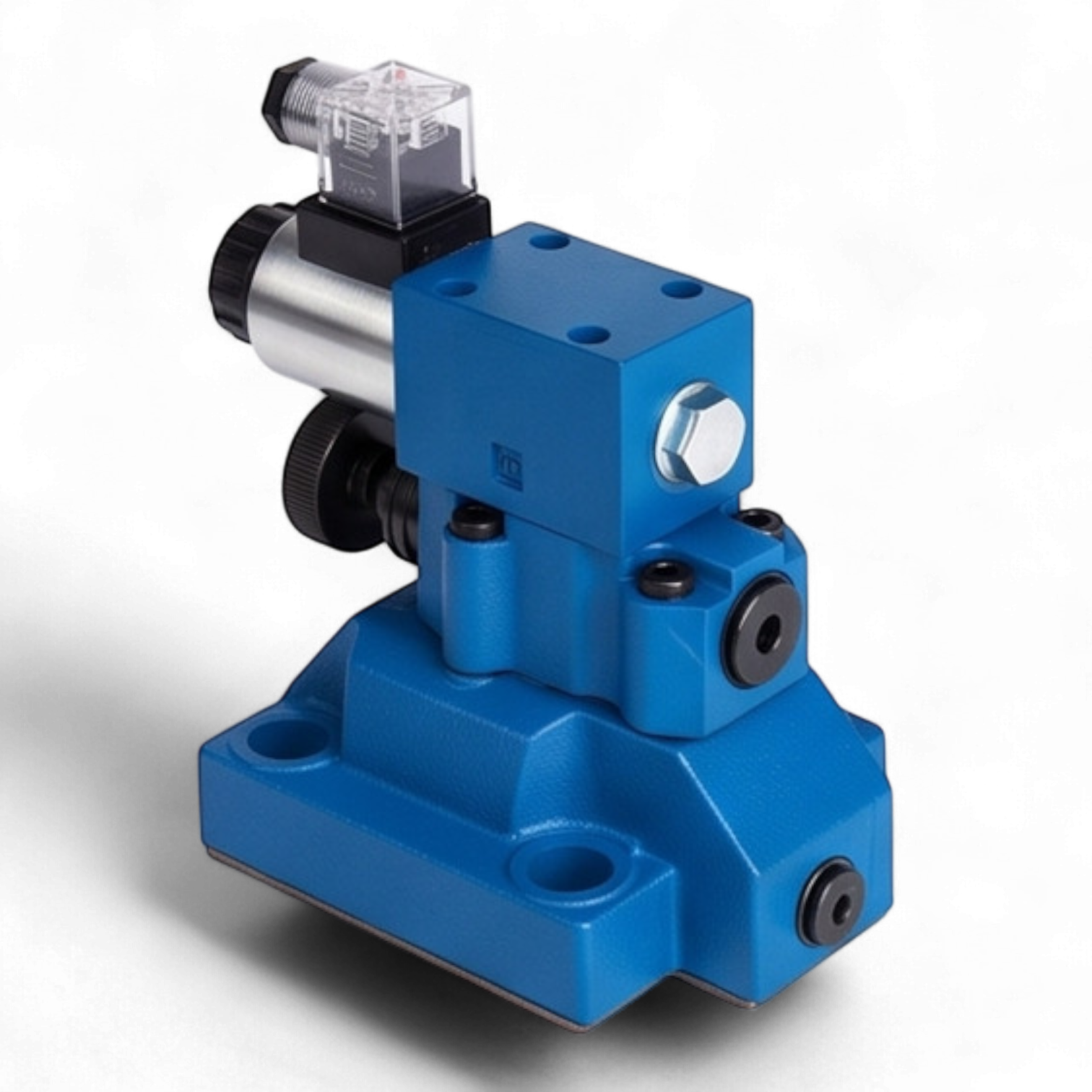

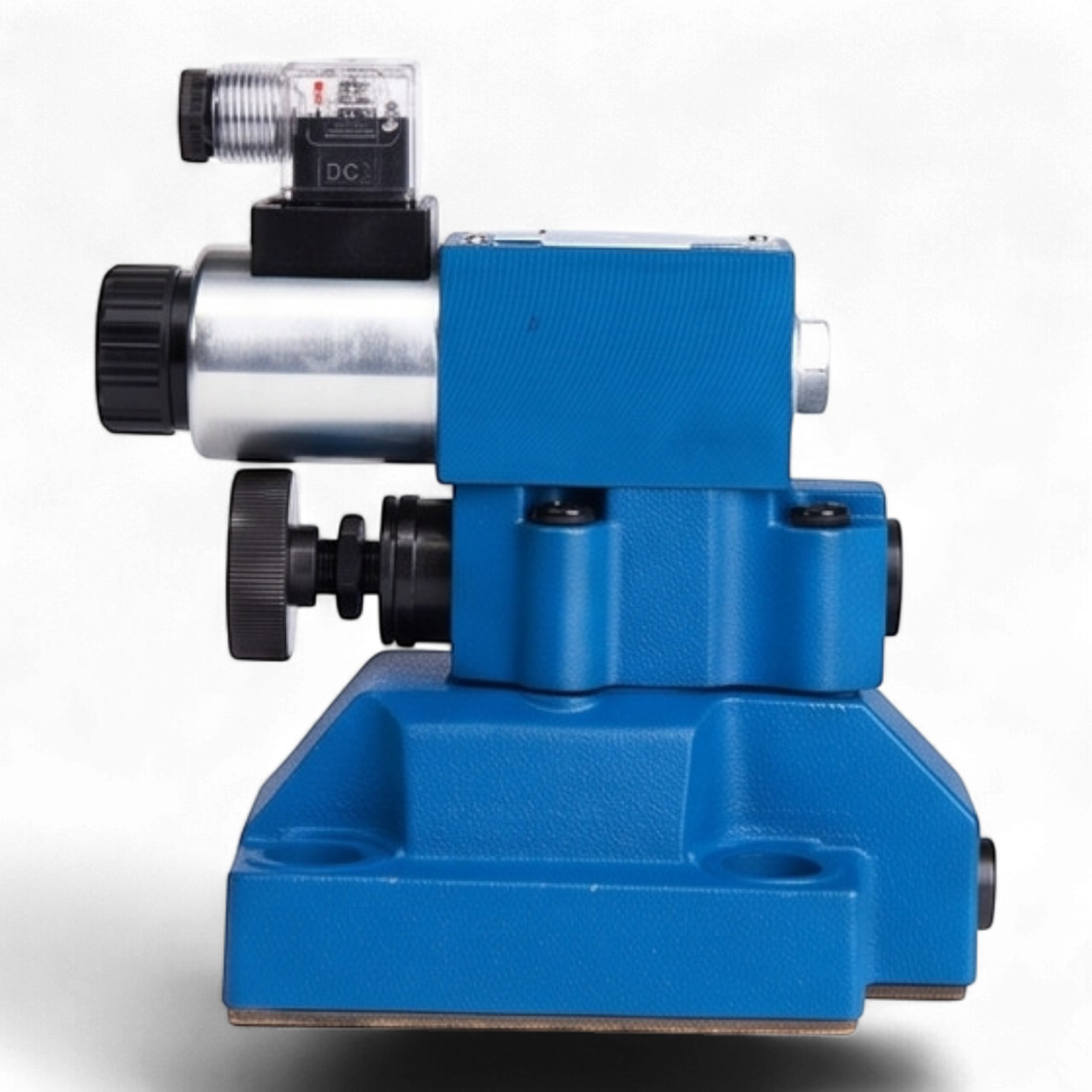

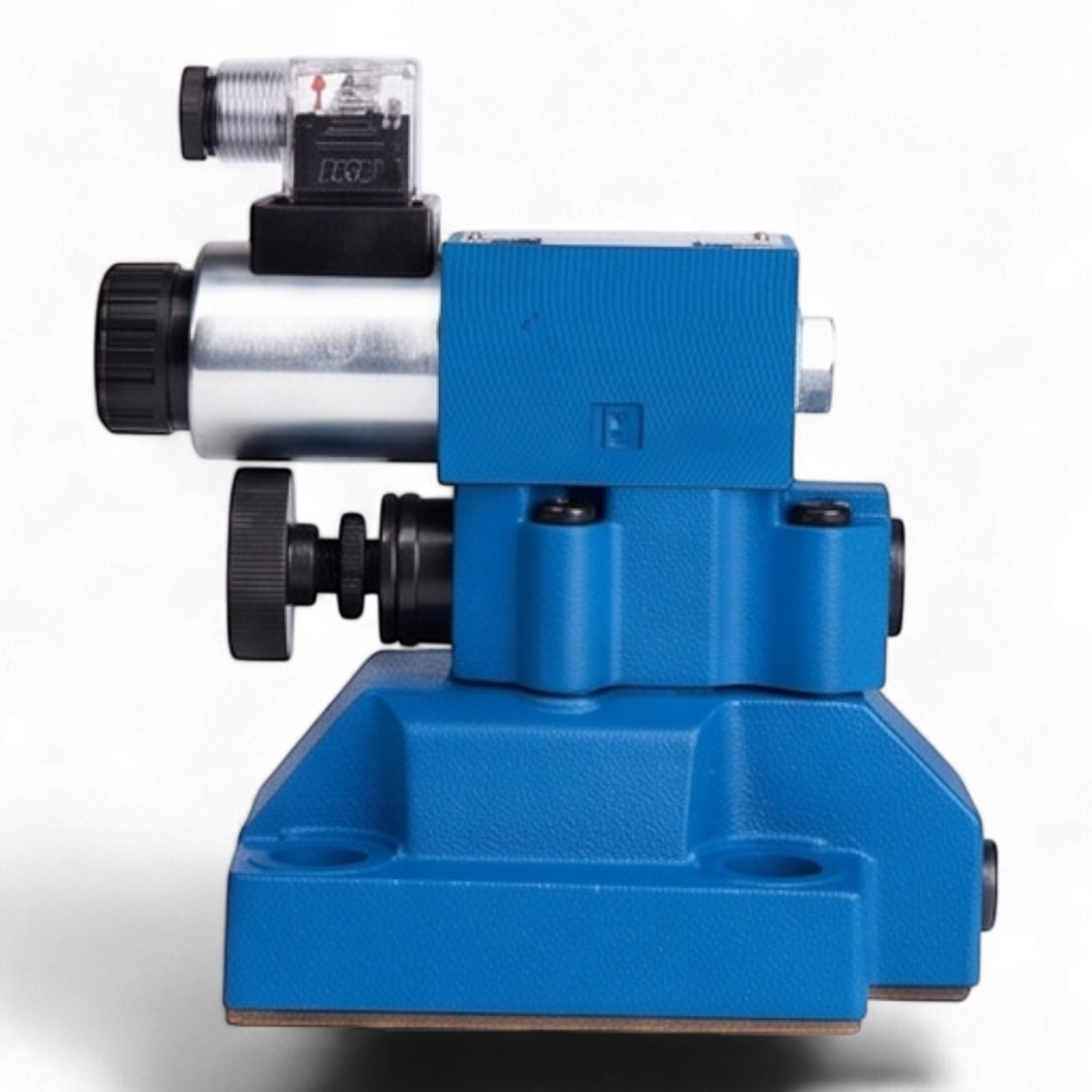

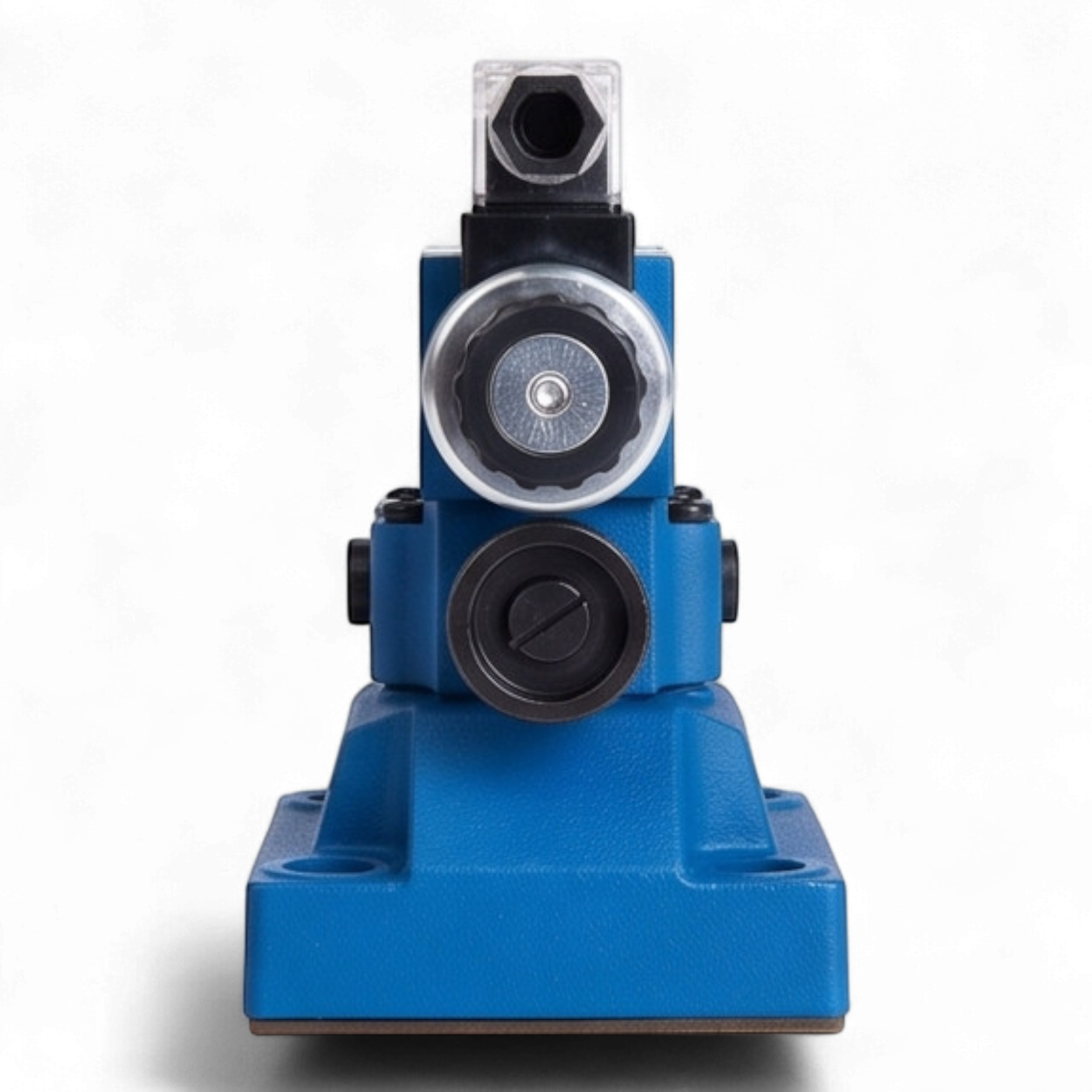

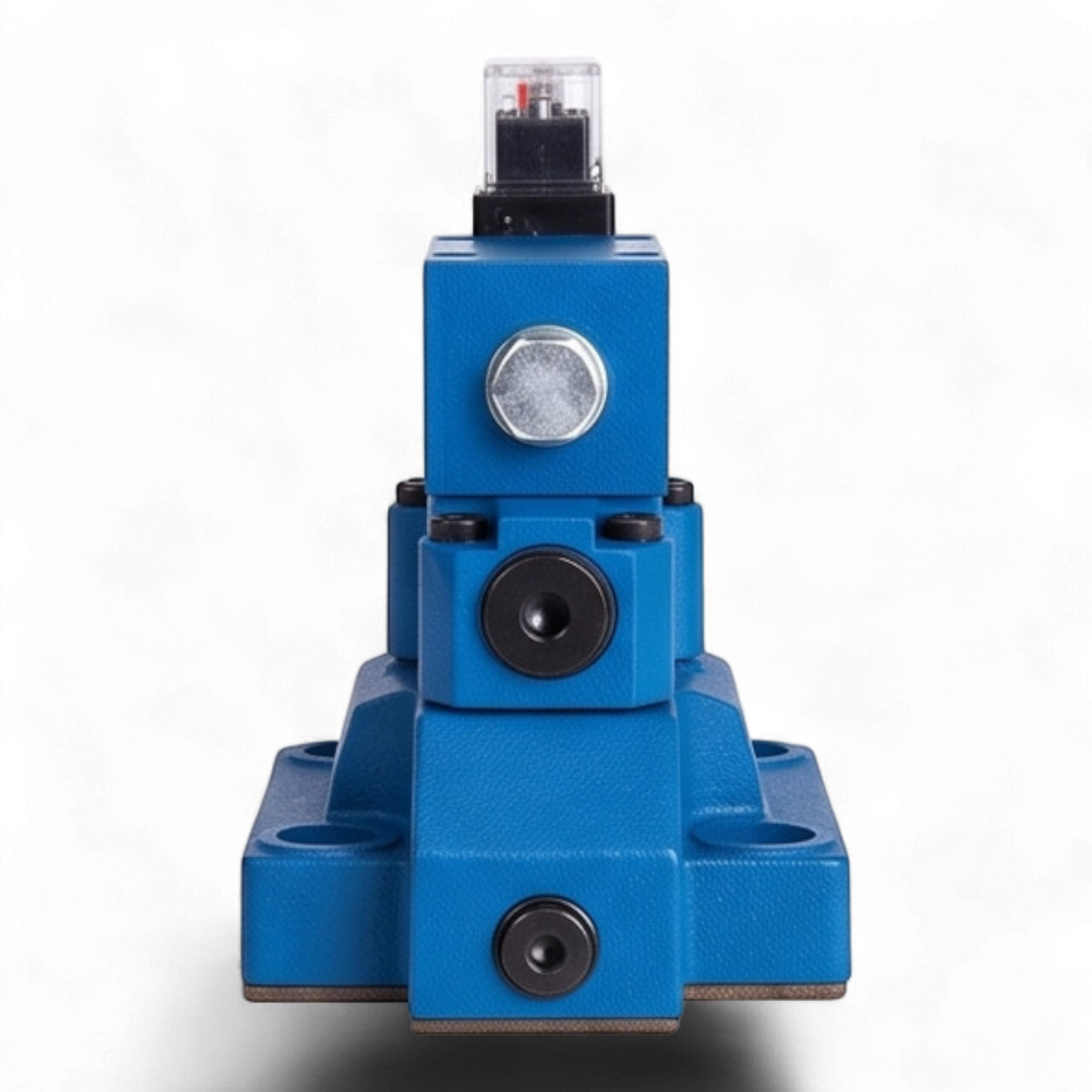

Гидроклапан представляет собой двухкаскадную систему, состоящую из основного клапана и вспомогательного пилотного клапана с электромагнитным управлением. В деактивированном состоянии электромагнита устройство выполняет функцию ограничения давления. При подаче управляющего сигнала на катушку пилота полость управления основного каскада сообщается с линией слива, переводя систему в режим разгрузки. Стыковой тип монтажа гарантирует высокую герметичность соединений и упрощает проведение регламентных работ без разгерметизации основных трубопроводов.
Монтажные параметры
Геометрия присоединительной поверхности соответствует международным стандартам. Габаритные размеры корпуса в плане составляют 115 x 82,5 мм. Для фиксации устройства на монтажной плите предусмотрены отверстия под крепежные болты М18.
