Техническое описание: Гидроклапан предохранительный МКПВ-32/3С4Р3.110

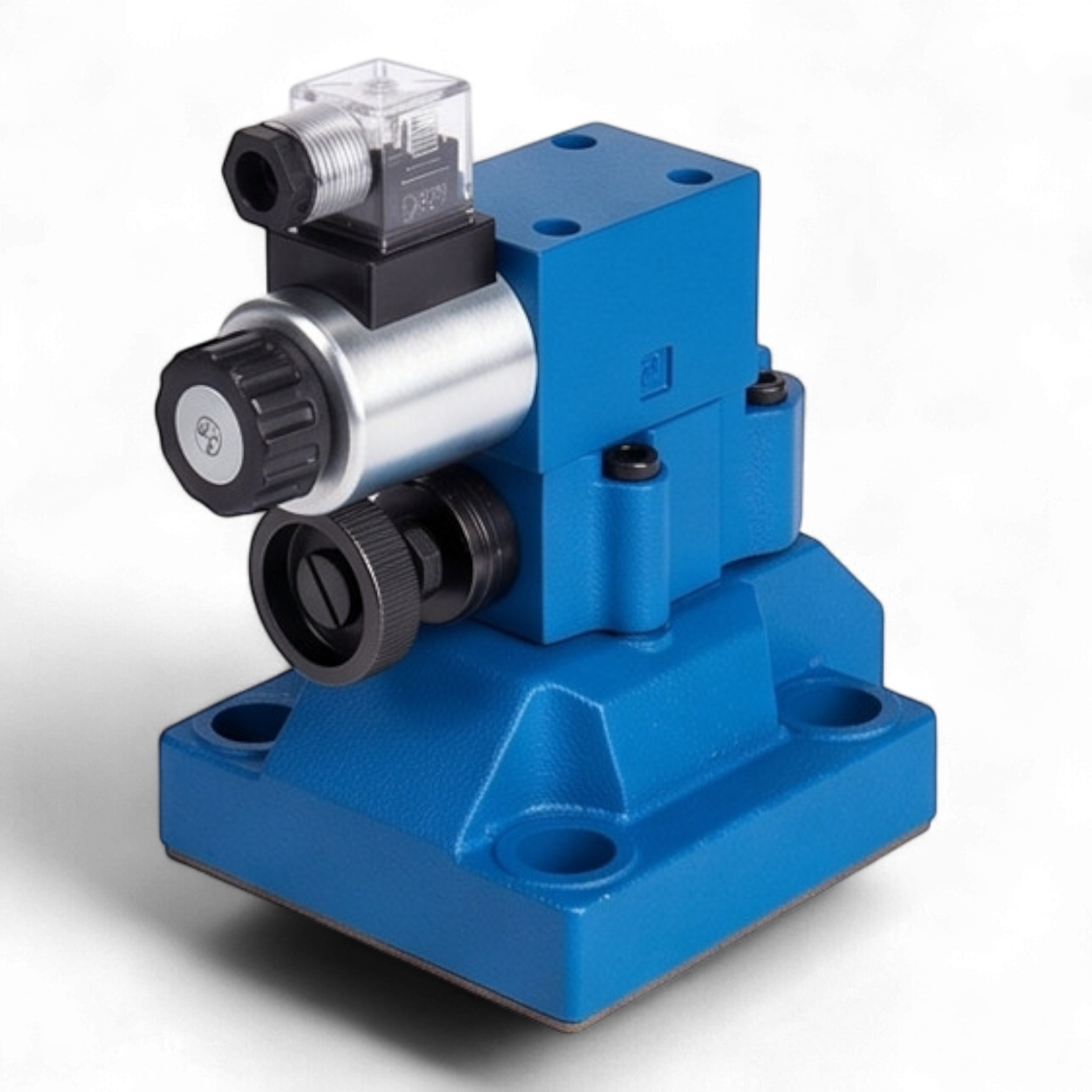

Гидроклапан предохранительный непрямого действия МКПВ-32/3С4Р3.110 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах промышленного оборудования. Устройство обеспечивает защиту гидросистемы от превышения критического давления и реализует функцию дистанционной разгрузки через электромагнитное управление.
Технические параметры:
- Условный проход (DN): 32 мм
- Номинальное давление нагнетания: 32 МПа (320 бар)
- Диапазон настройки давления срабатывания: 5,0 – 35,0 МПа
- Номинальный расход рабочей среды: 320 л/мин
- Конфигурация монтажа: Стыковое исполнение (соответствие ISO 6264, CETOP R10)
- Тип управления разгрузкой: Электромагнитный пилотный каскад (распределитель ВЕ6.574А)
- Логика функционирования: Нормально-нагруженный режим (разгрузка активируется при подаче напряжения)
- Параметры электромагнитного привода: Переменный ток (AC) 110В / 50Гц
- Механизм регулировки: Рукоятка (Р)
- Степень защиты оболочки: IP65
- Кинематическая вязкость рабочей жидкости: 10 – 400 сСт
Конструктивные и эксплуатационные характеристики:
Двухкаскадная архитектура клапана включает основной исполнительный орган и вспомогательный пилотный узел. Стыковой тип монтажа гарантирует высокую герметичность сопряжения с плитой и минимизацию гидравлических потерь. Наличие электромагнитного управления позволяет интегрировать клапан в автоматизированные циклы управления оборудованием. Электрическое соединение стандарта DIN43650 оснащено светодиодной индикацией для мониторинга состояния соленоида.
Геометрические параметры:
Присоединительные размеры соответствуют международным стандартам для типоразмера 32. Габаритные размеры корпуса составляют 115x154.5 мм. Фиксация осуществляется через технологические отверстия под крепеж M18.
